BEDIENUNGSANLEITUNG KH 02 DOLBY PROLOGIC SURROUND SYSTEM EBENCH

BEDIENUNGSANLEITUNG 05 — 12

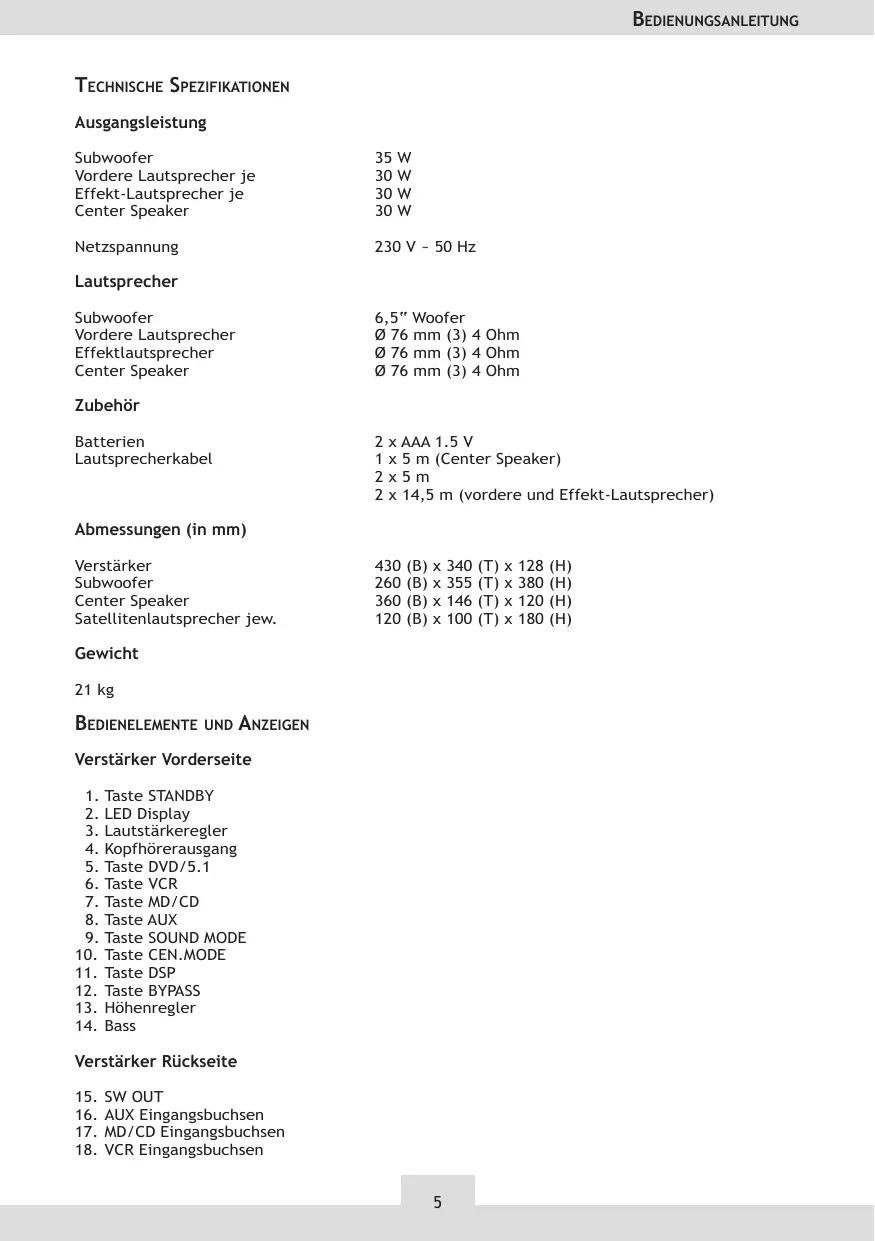

56 — 64 OBSŁUGI 65 — 73 BEDIENUNGSANLEITUNG TECHNISCHE SPEZIFIKATIONEN Ausgangsleistung Subwoofer Vordere Lautsprecher je Effekt-Lautsprecher je Center Speaker

Netzspannung 230 V ~ 50 Hz Lautsprecher Subwoofer Vordere Lautsprecher Effektlautsprecher Center Speaker 6,5“ Woofer Ø 76 mm (3) 4 Ohm Ø 76 mm (3) 4 Ohm Ø 76 mm (3) 4 Ohm Zubehör Batterien Lautsprecherkabel

x AAA 1.5 V x 5 m (Center Speaker) x5m x 14,5 m (vordere und Effekt-Lautsprecher) Abmessungen (in mm) Verstärker Subwoofer Center Speaker Satellitenlautsprecher jew.

Gewicht 21 kg BEDIENELEMENTE UND ANZEIGEN Verstärker Vorderseite

Taste STANDBY LED Display Lautstärkeregler Kopfhörerausgang Taste DVD/5.1 Taste VCR Taste MD/CD Taste AUX Taste SOUND MODE Taste CEN.MODE Taste DSP Taste BYPASS Höhenregler Bass Verstärker Rückseite

SW OUT AUX Eingangsbuchsen MD/CD Eingangsbuchsen VCR Eingangsbuchsen

(H) (H) (H) (H) BEDIENUNGSANLEITUNG

DVD/5.1 Eingangsbuchsen Video-Eingangsbuchsen Anschluss Lautsprecher vorne rechts (FR) Anschluss Lautsprecher vorne links (FL) Anschluss rechter Effektlautsprecher (SR) Anschluss linker Effektlautsprecher (SL) Anschluss Center Speaker (CEN) Netzschalter Netzanschluss Subwoofer Vorderseite

28. LED Anzeige Netzbetrieb

Schalter Auto On/Off Schalter Phase 0°/ 180° Lautstärkeregler Signal-Eingangsbuchse Netzschalter Netzanschluss Fernbedienung

Taste STANDBY Taste Mute Taste DVD/5.1 Taste MD/CD Taste VCR Taste AUX Taste TEST Taste Hauptlautstärke plus (VOL +) Taste Hauptlautstärke minus (VOL —) Taste Balanceeinstellung (BAL) Taste Linksbalance (L +) Taste Rechtsbalance (R +) Taste CH SET Taste VOL + Taste VOL — Taste SOUND MODE Taste CEN.MODE Taste SUR DELAY + Taste SUR DELAY — Taste DSP Taste BYPASS Wir beglückwünschen Sie zum Kauf eines High-Tech-Produkts aus dem Hause eBench! Das eBench Dolby ProLogic Surround System KH 02 wurde entwickelt, um Ihnen ein vollkommenes Klangerlebnis wie im Kino zu bieten, ohne Ihr Wohnzimmer mit sperrigen, unattraktiven Lautsprecherboxen zu füllen. Dank seiner formschönen, kompakten Boxen ist das KH 02 das ideale Surround System für ihr Zuhause. KH 02 bietet einen realistischen Surroundklang z. B. für DVD-Player, Videorecorder, Fernseher, Videospiele und viele andere Geräte mit 5.1 Kanalausgang oder digitalem Decoder. Dolby Surround ProLogic Dolby Surround ProLogic decodiert in Dolby Surround codiertes Programmmaterial und ist in praktisch jedes Heimkino-Audiosystem eingebaut. Dolby Surround ProLogic rekonstruiert die

BEDIENUNGSANLEITUNG ursprünglichen vier Kanäle — links, mitte, rechts und Effekte —, die auf die Stereotonspuren des Programmmaterials codiert waren.

WARN- UND SICHERHEITSHINWEISE

Lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie das Gerät benutzen, und bewahren Sie sie auch für die weitere Benutzung auf. Alle Warnhinweise und Vorsichtsmaßnahmen sollten genau befolgt werden, ebenso wie die nachfolgenden Sicherheitshinweise. Achtung! Gefahr eines elektrischen Schlages! Niemals die Geräte- bzw. Komponentengehäuse öffnen! Die im Lieferumfang enthaltenen Komponenten enthalten keine vom Benutzer wartbaren Teile. Wartung nur durch Fachpersonal. Dieses Warnsymbol weist den Benutzer auf gefährliche Spannung im Gerät hin. Dieses Warnsymbol zeigt dem Benutzer wichtige Anwendungshinweise zu diesem Produkt. AUFSTELLEN DES GERÄTES Bei der Auswahl des Standortes für Ihr eBench Dolby ProLogic Surround System KH 02 sollte beachtet werden:

1. Das Gerät fernhalten von Hitzequellen, direktem Sonnenlicht und von Heizelementen mit

einer Umgebungstemperatur ab 60 º C. Anderenfalls können irreparable Schäden am Gerät entstehen.

2. Die Betriebstemperatur des Gerätes liegt zwischen 5 º C und max. 35 º C.

3. Vermeiden Sie es, das Gerät und seine Komponenten in feuchten bzw. staubigen Räumen auf

4. Stellen Sie das Gerät und seine Komponenten nur auf erschütterungsfreie, ebene und stabile

Flächen. 5. Vorsicht! Das Gerät und seine Komponenten dürfen weder Tropf- noch Spritzwasser ausgesetzt werden! Es sollten keine mit Flüssigkeiten gefüllten Gegenstände — wie z. B. Vasen — auf dem Gerät abgestellt werden!

6. Die Belüftungsöffnungen an Gerät und Komponenten dürfen nicht abgedeckt werden, da es

sonst überhitzen kann. Stromversorgung Halten Sie sich beim Netzbetrieb unbedingt an die Betriebsanleitung und die auf dem Gerät angegebenen technischen Daten und Anweisungen.

Vorsicht! Benutzen Sie ausschließlich das mitgelieferte Netzanschlusskabel, es besteht sonst die Gefahr eines Brandes oder elektrischen Schlages! Ziehen Sie das Netzanschlusskabel stets am Stecker aus der Steckdose, ziehen Sie nicht am Kabel selbst. Fassen Sie das Netzanschlusskabel und den Stecker nie mit nassen Händen an; es besteht sonst die Gefahr eines elektrischen Schlages! Behandeln Sie elektrische Kabel sorgfältig; knicken oder quetschen Sie die Kabel nicht. Auch sollten Kabel nicht so auf dem Fußboden verlegt sein, dass man auf sie tritt. Achten Sie besonders auf das Kabel, das direkt vom Gerät zur Netzsteckdose führt. Kabel und Stecker, die nicht der angegebenen Spannung entsprechen, können zu Bränden und elektrischem Schlag führen. Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, sollte es vom Stromnetz getrennt werden. Auch wenn das Gerät ausgestellt, der Stecker aber noch an der Netzsteckdose angeschlossen ist, ist es nicht stromfrei. INBETRIEBNAHME DES GERÄTES Hinweis: Die nachstehenden Schritte zur Inbetriebnahme Ihres neuen eBench Dolby ProLogic Surround Systems KH 02 beziehen sich im Wesentlichen auf den Anschluss eines Fernsehers als Ausgabegerät (z. B. zur Wiedergabe von DVDs und Videos oder für Videospiele). Möchten Sie

BEDIENUNGSANLEITUNG andere Geräte anschließen (z. B. HiFi-Anlage etc.), so können Sie weitestgehend analog zu den hier beschriebenen Schritten vorgehen. Ziehen Sie im Zweifelsfalle die Bedienungsanleitung des jeweiligen Gerätes zu Rate. Nehmen Sie Ihr neues eBench Dolby ProLogic Surround System KH 02 vorsichtig aus der Verpakkung heraus. Bewahren Sie den Karton für Transport bzw. Lagerung des Systems auf. Die Verpakkung enthält folgende Komponenten: Verstärker Lautsprecher

Verstärker Subwoofer mit Netzanschluss Center Speaker Front-Lautsprechersatelliten Effektlautsprechersatelliten Fernbedienung

Infrarot-Fernbedienung inkl. 2 Batterien Einsetzen der Batterien in die Fernbedienung

Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung. Setzen Sie die zwei beiliegenden Batterien ein und achten Sie auf die richtige Polarität. Schließen Sie das Batteriefach. Die Reichweite der Fernbedienung beträgt ungefähr 7 m. Beachten Sie einen maximalen Winkel von 30 Grad, wenn Sie die Fernbedienung auf den Verstärker richten. Hinweis: Nehmen Sie die Batterien aus der Fernbedienung, wenn Sie sie längere Zeit nicht benutzen. Aufstellen der Lautsprecher Bevor Sie den Verstärker, den Center Speaker, die vorderen und die Effekt-Lautsprecher sowie die Signalquelle(n) mit dem Subwoofer verbinden, sollten Sie die Lautsprecher so aufstellen, dass Sie einen optimalen Kino-Soundeffekt in Ihrem Wohnzimmer erzielen. Richten Sie sich dafür nach der unten stehenden Zeichnung. Der Subwoofer sollte vorne im Raum auf den Boden gestellt werden. Er kann nahe am Fernseher oder in einer Ecke stehen. Die Rückseite des Subwoofers sollte 10 bis 15 cm von der Wand entfernt sein, um die richtige tonale Balance zu bekommen und die entstehende Wärme abführen zu können. Der Center Speaker sollte gerade über oder unter dem Fernseher angeordnet werden und direkt in die Haupthörrichtung zeigen. Er ist magnetisch abgeschirmt, so dass er das Fernsehbild nicht

BEDIENUNGSANLEITUNG beeinusst. Die beiden vorderen Lautsprecher sollten auf der linken und rechten Seite des Raumes aufgestellt werden, ungefähr auf halbem Weg zwischen dem Fernseher und der Haupthörposition. Idealerweise sollten sie sich auf der Höhe der Ohren eines sitzenden Zuhörers benden und dicht an der Wand oder einer anderen reektierenden Oberäche. Die Effektlautsprecher können direkt hinter Ihrer Hörposition aufgestellt werden oder auf der Rückseite des Raumes aufgestellt werden. Sie sollten auf einem Tisch bzw. zwischen 80 cm und 120 cm über dem Boden stehen. Der Subwoofer, die vorderen und die Effektlautsprecher sowie der Center Speaker haben ihre eigenen unabhängigen Lautstärkeregler, die je nach Entfernung von Ihrer Hörposition eingestellt werden können. Sind alle Komponenten des Systems verbunden, testen Sie die Einstellung des Lautstärkereglers für die Effektlautsprecher, bis Sie die Einstellung gefunden haben, die den Ihren Anforderungen entsprechenden Surroundklangeffekt ergibt. Normalerweise brauchen Sie die Lautstärke der hinteren Lautsprecher nur einmal einzustellen und können sie dann in dieser Einstellung belassen, es sei denn, Sie verändern die Position der Lautsprecher oder stellen die Lautstärke am Subwoofer, an den vorderen Lautsprechern bzw. am Center Speaker neu ein. Anschliessen der Komponenten Hinweis: Stellen Sie beim Anschließen der Satellitenlautsprecher sicher, dass der Subwoofer noch nicht an das Netz angeschlossen ist. Schalten Sie alle Geräte mit dem Netzschalter AUS, bevor Sie diese anschließen. Lesen Sie die Bedienungsanleitung für jedes anzuschließende Gerät sorgfältig durch! Stellen Sie sicher, dass jeder Stecker richtig eingesteckt ist. Zur Vermeidung von Störungen verdrillen Sie die Anschlusskabel nicht mit Netzzuleitungen oder Lautsprecherkabeln. Der Center Speaker, die vorderen Lautsprecher sowie die Effektlautsprecher werden mit den mitgelieferten Kabeln an den Verstärker angeschlossen.

1. Isolieren Sie die Lautsprecherkabel an beiden Enden mit einem geeigneten Werkzeug ca. 4

mm ab. Verdrehen Sie die Drahtenden fest (siehe Abbildung unten).

2. Schließen Sie den vorderen rechten Lautsprecher an die Anschlussklemmen am Verstärker an,

die mit FR gekennzeichnet sind.

3. Schließen Sie den vorderen linken Lautsprecher an die Anschlussklemmen am Verstärker an,

die mit FL gekennzeichnet sind.

4. Schließen Sie den rechten Effektlautsprecher an die Anschlussklemmen am Verstärker an, die

mit SR gekennzeichnet sind.

5. Schließen Sie den linken Effektlautsprecher an die Anschlussklemmen am Verstärker an, die

mit SL gekennzeichnet sind.

6. Schließen Sie den Center Speaker am Verstärker an die Klemme an, die mit C gekennzeichnet ist.

7. Stellen Sie sicher, dass alle Lautsprecherkabel mit der richtigen Polarität + und — angeschlossen sind. Umgekehrte Anschlüsse beeinträchtigen die Klangqualität.

8. Schließen Sie den Subwoofer an die SW OUT-Buchse am Verstärker an.

BENUTZUNG DES SYSTEMS

1. Stellen Sie sicher, dass alle Kabel richtig angeschlossen sind.

2. Stecken Sie die Netzstecker des Verstärkers und des Subwoofers in eine Wandsteckdose ein

und stellen Sie die Netzschalter auf ON (EIN). Stellen Sie dann den AUTO POWER ON/OFFSchalter auf der Rückseite des Subwoofers auf ON. Drücken Sie die Taste STANDBY (BEREITSCHAFT) am Verstärker.

3. Wählen Sie mit den Tasten auf der Vorderseite des Verstärkers bzw. der Fernbedienung den

entsprechenden Signaleingang. Standardmäßig ist DVD/5.1 gewählt.

4. Stellen Sie den Fernseher auf minimale Lautstärke.

5. Schalten Sie die jeweilige Signalquelle (DVD-Player, Videorecorder etc.) ein.

6. Legen Sie das wiederzugebende Medium (DVD, Videokassette etc.) ein und starten Sie die

7. Stellen Sie nun die Hauptlautstärke mit den Tasten VOL +/— der Fernbedienung bzw. am

Verstärker selbst ein. Der Lautstärkepegel wird entsprechend im Verstäker-Display angezeigt.

8. Stellen Sie Höhen und Bässe mit dem TREBLE- bzw. BASS-Regler am Verstärker nach Wunsch ein.

BEDIENUNGSANLEITUNG 9. Stellen Sie die Links- und Rechtsbalance durch Drücken der L+/R+-Tasten auf der Fernbedienung ein, falls erforderlich. Um die Einstellungen auf die voreingestellten Standardwerte zurück zu setzen, drücken Sie die Taste BAL auf der Fernbedienung. Das LED Display zeigt 00, wenn die Balance exakt mittig eingestellt ist.

10. Drücken Sie die CH SET-Taste der Fernbedienung, um den Lautsprecher, dessen Lautsärke Sie

einstellen möchten, auszuwählen. Stellen Sie dann die Lautstärke mit den Tasten CH VOL+/— ein. Im Dolby ProLogic und Center Mode (CEN.MODE) können nur der Center Speaker und die vorderen bzw. Effektlautsprecher eingestellt werden.

11. Passen sie die Subwoofer-Lautstärke mit dem Lautstärkeregler auf der Rückseite des Gerätes an.

12. Je nach Ihren individuellen räumlichen Gegebenheiten kann der Surroundsound mit dem

Schalter PHASE 0°/180° verbessert werden. Testen Sie durch Umschalten zwischen 0° und 180°, welche Einstellung die beste Soundwiedergabe am Aufstellort Ihres Surround-Systems bietet. 13. Mit der DOLBY PROLOGIC-Taste kann zwischen Dolby ProLogic, Dolby 3 Stereo und BypassModus gewechselt werden. Mit der CEN.MODE-Taste können Sie zwischen den Dolby ProLogicEffekten NORMAL, PHANTOM und WIDE wählen. Im Dolby 3 Stereo-Betrieb können nur die Effekte WIDE und NORMAL eingestellt werden. Ist Dolby ProLogic ausgeschaltet, lassen sich diese Einstellungen nicht vornehmen.

14. Mit der DSP-Taste kann zwischen sechs verschiedenen Equalizerkurven (Rock, Movie, Music,

Hall, Disco und Pops) gewählt werden. Jede Equalizerkurve hat ihre eigene charakteristische Betonung des Höhen-, Mittelton- und Bassbereichs.

15. Um alle Klang- bzw. Surroundeffekte zu deaktivieren, drücken Sie die Taste BYPASS.

16. Für einen optimalen Surroundklang im Dolby ProLogic-Modus sollten die Surroundlautsprecher Töne leicht verzögert wiedergeben. Die optimale Verzögerung hängt von Ihren individuellen räumlichen Gegebenheiten ab und kann durch Drücken der Tasten SUR DELAY +/— eingestellt werden. Mit dieser Funktion wird die Verzögerung in 1 ms-Schritten eingestellt.

17. Durch Drücken der TEST-Taste kann getestet werden, ob alle Lautsprecher richtig angeschlos

sen sind. In diesem Falle ist ein Brummton zu hören. Der Testkanal wird auf dem Display angezeigt.

18. Drücken Sie MUTE (STUMM), wenn Sie den Ton ausstellen möchten. Die Anzeige Standby/Mute

wechselt auf rot. Drücken Sie die Taste ein zweites Mal, um in den Normalmodus zurück zu kehren. FEHLERBESEITIGUNG Wenn das System nicht richtig funktionieren sollte, versuchen Sie bitte zunächst eine Fehlerbehebung anhand der folgenden Punkte, bevor Sie sich an einen Servicetechniker wenden. Verstärker 4 Problem: Beim Anhören der Musik in Stereo erscheinen die Lautsprecher links/rechts vertauscht. 4 Mögliche Ursache: Die Lautsprecher sind vertauscht angeschlossen. 4 Abhilfe: Die Lautsprecheranschlüsse je nach Bedarf austauschen. 4 Problem: Leises Brummen oder Summen. 4 Mögliche Ursache: Die Anlage ist in der Nähe von Haushaltsgeräten aufgestellt, die elektromagnetische Wellen erzeugen, wie z.B. Leuchtstoffröhren, Motoren oder Ventilatoren usw. 4 Abhilfe: Stellen Sie die Anlage so weit wie möglich von elektrischen Geräten, die solche Störsignale erzeugen, auf. 4 Problem: Der Klang kommt nur aus einem Kanal. 4 Mögliche Ursache:

1. Eins der Eingangskabel ist nicht angeschlossen;

2. Der Balance-Regler ist auf eine Seite gedreht.

BEDIENUNGSANLEITUNG 4 Abhilfe:

1. Schließen Sie die Eingangskabel richtig an;

2. Stellen Sie den Balance-Regler auf die Mittenposition.

4 Problem: Der Klang wird beim Hören der Musik unterbrochen oder es ist kein Ton zu hören, obwohl der Netzschalter eingeschaltet ist. 4 Mögliche Ursache: Die Lautsprecherkabel sind durch unkorrekten Anschluß kurzgeschlossen. 4 Abhilfe: Schalten Sie das Gerät AUS und schließen die Lautsprecherkabel korrekt an. 4 Problem: Es ist kein Videosignal am Fernseher zu sehen, wenn der Eingangswahlschalter auf DVD 5.1 oder VCR geschaltet wird. 4 Mögliche Ursache: Videoausgänge vom DVD-Spieler und VCR-Gerät sind vertauscht angeschlossen. 4 Abhilfe: Schalten Sie das Gerät AUS und schließen die Video-Eingänge richtig an. Subwoofer 4 Problem: Es ist kein Bass vom Subwoofer zu hören. 4 Mögliche Ursache:

1. Der automatische Netz AUS-Schalter steht auf AUS;

2. Der Subwoofer mit Netzanschluß ist nicht an den Verstärker angeschlossen.

1. Schalten Sie ihn EIN;

2. Schließen Sie den Subwoofer mit dem mitgelieferten RCA-Kabel an den Subwoofer-Ausgang

des Verstärkers an. Fernbedienung 4 Problem: Die Fernbedienung funktioniert nicht. 4 Mögliche Ursache:

1. Die Batterien sind leer;

2. Die Fernbedienung ist zu weit vom Verstärker entfernt.

1. Ersetzen Sie die Batterien gegen neue;

2. Gehen Sie mit der Fernbedienung näher an den Verstärker heran, um sicher zu gehen, dass

Sie innerhalb des Empfangsbereiches des Infrarotempfängers sind. Hinweis: DVDs können Passagen mit extrem hohen Lautstärkesignalpegeln enthalten, die Verzerrungen verursachen, wenn sie mit maximaler Lautstärke wiedergegeben werden. Reduzieren Sie die Lautstärke, falls solche Verzerrungen auftreten. Wenn Sie die Lautsprecher über längere Zeit mit Verzerrungen betreiben, kann dies zu Schäden an den Lautsprechern und/oder am Verstärker führen. KOPFHÖRERBETRIEB Stecken Sie den Kopfhörerstecker (6,3 mm Klinkenstecker) in die Kopfhörerbuchse auf der Vorderseite des Verstärkers. Die Lautsprecher werden dabei automatisch abgeschaltet. REINIGUNG Benutzen Sie ein leicht angefeuchtetes weiches Tuch mit einem milden Spülmittel. Benutzen Sie keine Chemikalien, Alkohol, Verdünner oder andere lösungsmittelhaltige Reiniger!

KONFORMITÄTSERKLÄRUNG

Wir, Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Germany, erklären hiermit für dieses Produkt die Übereinstimmung mit allen anwendbaren internationalen Sicherheitsnormen, Vorschriften sowie EG-Richtlinien. Gerätetyp/Type: KH 02 Bochum, 28.02.2003 Hans Kompernaß — Geschäftsführer —
