KÄYTTÖOHJE FME 1101 KRESS

Alkuperäiset ohjeet "Jyrsintä- ja hiontamooottori"

Ppwtotutto oyniwv xphons "Mnxavn ppezapiauatoKai aeivans"

Ljudtrycksnivä (LpA) 78 dB(A)

Ljudeffektnivà (LwA) 89 dB(A)

Mattolerans K = 3 dB

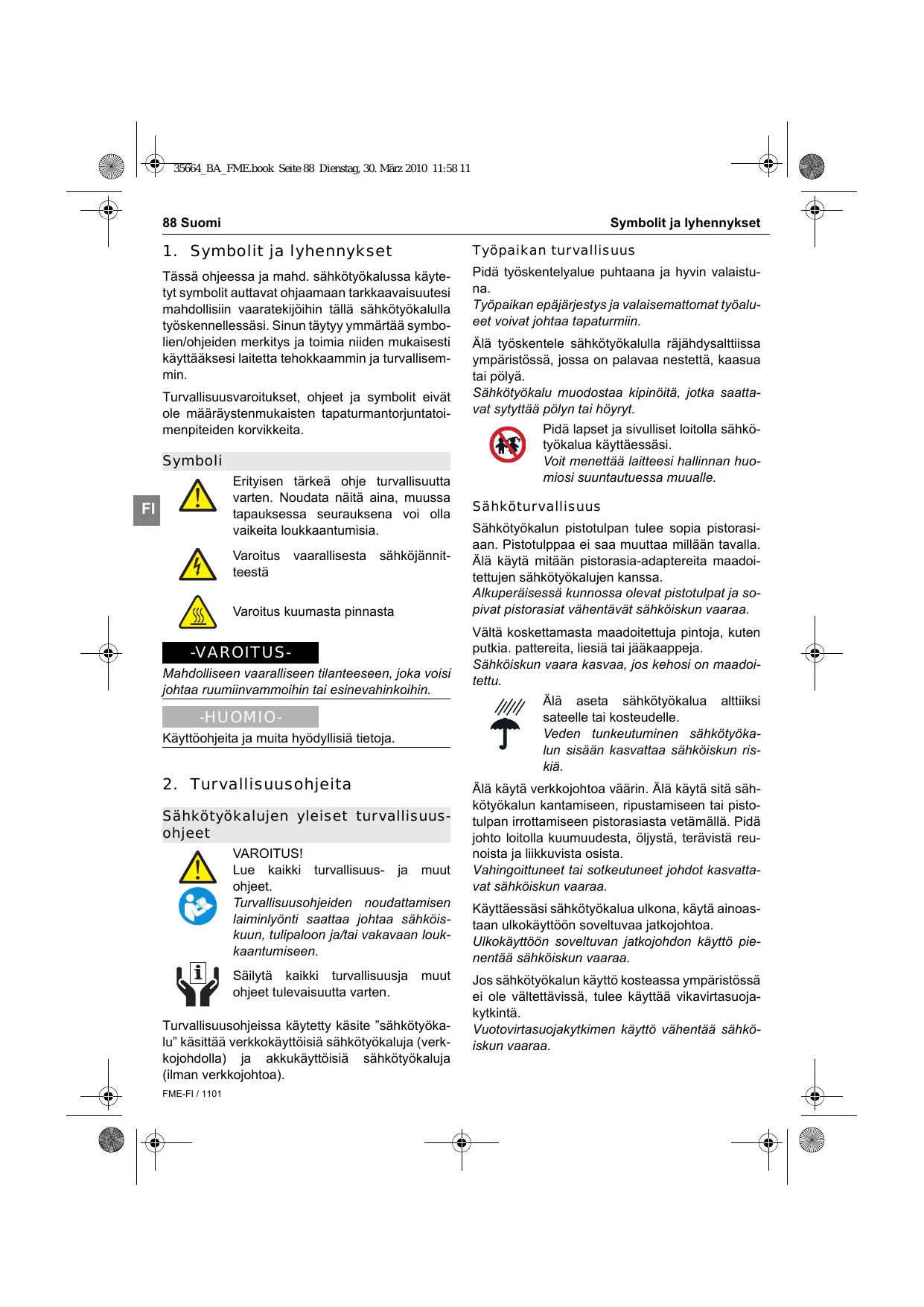

1. Symbollit ja lyhennykset

Tässä ohjeessa ja mahd. sähkötyökalussa käytetyt symbolit auttavat ohjaamaan tarkkaavaisuutesi mahdollisin vaaratekijöihin tällä sähkötyökalulla työskennellssä. Sinun täytyy ymmärtaa symbolien/ohjeiden merkitys ja toimia niiden mukaisesti käytäaksesi laitetta tehokkaammin ja turvallisemmin.

Turvallisuusvaroitukset, ohjeet ja symbolit eivat ole märäystemmukaisten tapaturmantorjuntatoi-menpiteiden korvikkeita.

Symboli

Erityisen tärkea ohje turvallisuutta varten. Noudata naita aina, muussa tapauksessa seurauksena voi olla vaikeita loukkaantumisia.

Varoitus vaarallisesta sahköjannit-teestä

Varoitus kuumasta pinnasta

-VAROITUS

Mahdolliseen vaaralliseen tilanteeseen, joka voisi johtaa ruumiinvammoihin tai esinevahinkoihin.

-HUOMIO-

Käyttohjeva ja muita hyödylisä tietoja.

2. Turvallisuusohjeita

Sähkötyökalujen yleiset turvallisuusohjeet

VAROITUS!

Lue kaikki turvallisuus- ja mutut ohjeet.

Turvallisuusohjeiden noudattamisen laiminlyonti saattaa johtaa sahkokiun, tulipaloon ja/taivakavaan loukkaantumiseen.

Sälytä kaikki turvallisuusja mutut ohjeet tulevaisuutta varten.

Turvallisuohjeissa käytety käsite "sähkötyokalu" käsittäverkkokayttöisiä sähkötyokaluja (verkkojhollla) ja akkukayttöisiä sähkötyokaluja (ilman verkkjohotra).

Työpaikan turvallisuus

Pida tyoskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärestys ja valaisemattomat työalu-eet voivat johtaa tapaturmiin.

Alä työskentele sahkötyokalulla rajahdysalttiissa ympäristössa, jossa on palavaa nestettä, kaasua tai polya.

Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttä pólyn tai hóryt.

Pida lapset ja sivulliset loitolla sahkötyokalua kayttäessasi.

Voit menettä laitteesi hallinnan huomiosi suuntautuessa muualle.

Sahkoturvallisu

Sahkötyokalun pistolulpan tulee sopia pistorasi- an. Pistotulppaa ei saa muuttaa millaan ravalla. Alä kayta mitaan pistorasia-adaptereita maadoitettujen sahkötyokalujen kanssa.

Alkuperäisesssa kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sahköiskun vaaraa.

Välta koskettamasta maadoitettuja pintoja, kuten putkia. pattereita, liesä tai jäkaappeja.

Sahköiskun vaara kasvaa, jos kehosi on maadoitetttu.

Alä aseta sähkötyökalua alttiiksi sateelle tai kosudelle.

Veden tunkeutuminen sahkotyokalun sisaan kasvattaa sahköiskun riskia.

Alä kayta verkkjohotha vaärin. Alä kayta sita sahkötyokalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetamalla. Pida johto loitolla kuumuudesta, oljysta, teravista reunoista ja liikkuvista osista.

Vahingoittuneet tai sotkeutuneet johdot kasvatta
vat sahköiskun vaaraa.

Käyttaessä sahkötyokalua ulkona, käytä ainoastaan ulkokayttoön soveltuvaa jatkojohtoa.

Ulkokaytöön soveltuvan jatkojhdon käytto pienentäa sahköiskun vaaraa.

Jos sahkötyokalun käytö kosteassa ymparistossä ei ole välttävissä, tulee käyttaa vikavirtasuoka-yktintä.

Vuotovirtasuojakytkimen kayttö vahentaa sahkokiskun vaaraa.

Henkiloturvallisuus

Ole valpas, kiinnitta huomiota tyoskentelyysi ja noudata tervetta järkea sahkötyokalua käyttaessasi. Ålä kayta mitaan sahkötyokalua, jos olet vasynyt tai huumeiden, alkoholin tahi läkkkeiden vaikutuksen alaisena.

Hetken tarkkaamattomuus sahkötyokalua käytetäessä saattaa johtaa vakavaan loukkaantumi-seen.

Käytä suojavarusteita. Käytä aina suojalaseja.

Henkilokohtaisen suojavarustuksen käytö, kuten polynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sahkötyokalun lajista ja käytöta-vasta, vähentä loukaantumisriskia.

Välta tahatonta käynnistämista. Varmista, etta sähkötyokalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä.

Jos kannat sahkötyokalua sormi käynnistyskytkimellā tai kytket sahkötyokalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnetto muuksille.

Poista kaikki säätötyokalut ja ruuvitaltat, ennen kuin käynnistät sahkötyokalun.

Tyokalu tai avain, joka sijaitsee laitteen pyorivassä osassa, saattaa johtaa loukkaantumiseen.

Välta epanormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta.

Täten voit paremmin hallita sahkötyokalua odottamattomissa tilanteissa.

Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pida hiukset, vaatteet ja kasineet loitolla likkuvista osista.

Väljat vaatteet, korut ja pitkät hiukset voivat takertua likkuviin osiin.

Jos polynimu- ja keräïylaitteita voidaan asentaa, tulee sinun tarkistaa, etta ne on liitetty ja etta ne käytetäan oikealla ravalla.

Pölynimulaitteiston käytto vahentä pólyn aiheutamia vaaroja.

Sähkötyökalujen huolellinen käytto ja käsittely

Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sahkötyokalua.

Sopivaa sahkötyokalua kayttaen tyoskentelet pa-remmin ja varmemmin tehoalueella, jolle sahkö-tyokalu on tarkoitettu.

Älä kaytä sahkötyokalua, jota ei voida kaynistäa ja pysayttäa kaynnistyskytkimestä.

Sähkötyökalu, jota ei enä voida käynistää ja py-sayttä käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.

Irrota pistotulppa pistorasiasta,
ennen kuin suoritat sātöjā, vaihdat
tarvikkeita tai siirät sāhkötyōkalun
varastoitavaksi.

Nämä turvatoimenpiteet estavat sahkötyokalun tahattoman käynnistyksen.

Säilytä sahkötyokalut poissa lasten ulottuvila, kun niitta ei käyteta. Åla anna sellaisten henkilöiden käyttaa sahkötyokalua, jotka eivat tunne sita tai jotka eivat ole lukeneet tata käyttoohjetta.

Sähkötyokalut ovat vaarllisia, jos niitta kayttavat kokemattomat henkilöt.

Hoida sähkötyokalusi huolella. Tarkista, etta liikkuvat osat toimivat moitteetomasti, eivatkä ole puristuksessa sekä, etta siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa Haitallisesti sähkötyokalun toimintaan. Anna korjata namä viottuneet osat ennen käyttoä.

Monen tapaturman syyt loytyvat huanosti huolle-tuista laitteista.

Pida leikkausterat teravina ja puhtaina.

Huolellisesti hoidetut leikkaustyokalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitta on helppompi hallita.

Käytä sahkötyokaluja, tarvikkeita, vaihtotyokaluja jne. näden ohjeiden mukaisesti. Ota tällöin huomioon työolosuheet ja suoritettava toimenpide.

Sähkötyökalun käytö muuhun kuin sille märättyyn käytöön, saattaa johtaa vaarallisiin tilanteisiin.

Huolto

Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyokalusi ja hyväksy korjauksiin vain alkuperäisia varaosia.

Täten varmistat, että sahkötyokalu sälly turvallisena.

Tyokalukohtaisia turvallisuusohjeita

Käytä kuulonsuojainta.

Melu saattaa aiheuttaa kuulon menetysta.

Varmista tyokappale.

Kiinnityslaitteilla tai ruvipenkissä kiinnitetty tyokappale pysyy tukevammin paikoillaan, kuin kädessä pidetynä.

Vaihtotyokalujen tulee olla suunniteltuja vahintaan sakhktoyokalussa mainitulle kierrosluvulle.

Ylikierroksilla pyoriva jyrsintera tai muu vaihtotyokalu saattaa Hajota aiheuttaen loukkaantumisia.

Tylsia tai vioittuneita jyrsinteriä ei saa kaytttaa.

Tylsa tai viottunut jyrsintera aiheuttaa suuremman kitkan, voi juuttua kiinni sekä pyorii epatasaisesti.

Via ainoastaan käynissä oleva sähkötyökalu työkappaletta vasten.

Muussa tapauksessa on olemassa takiskun vaara, vaihtotyokalun tarttuessa tyokappaleeseen.

Ala koskaan jyrsi metallikohteiden, naulojen tai ruuvien yli.

Jyrsintera voi vahingoittua ja aiheuttaa voimakkaampaa varinä.

Ala koskaan tyostaabestipitoista ainetta.

Asbestia pidetään karsinogeenisena.

Noudata suojatoimenpiteita, jos tyossa saattaa syntya terveydelle vaarallista, palavaa tai rajah-dysaltista polya.

Esimerkiksi: Monia poljä pidetään karsinogeni-sina. Käytä polynsuojanaamaria ja polyn-/lastuni-mua, jos se on liitetävissä.

Odota, kunnes sahkötyokalu on pysahtynyt, ennen kuin asetat sen pois käsistasi.

Vaihtotyokalu saattaa juuttua kiinna johtaen sahkötyokalun hallinnan menettämiseen.

Aseta verkko- ja pidennyskaapeli tyoskestelyn aikana aina taaksepain laitteesta poispain.

Tämä vähentää kaapelista aiheutuvaa laitteen kaatumisvaaraa työskentelyn aikana.

Alä kanna laitetta verkojoh DSTa.

Laita kytkin asentoon "POIS" ennen kuin vedat pistokkee inrt pistorasiasta.

Jos laite myohemmin jalleen liitetaan verkkoon, koneen tahaton kaynnistyminen estyy ja onnettoumuksien vaaraa vahenee.

Säilytä tyokalut, jotka eivät ole käytössä, turvallisesti, kuivassa ja suljetussa tilassa siten, etä ne ovat lasten ulottumattomissa!

Laitteen koteloon ei saa porata reikiä kilpien tms. kiinnitystä varten.

Täm oikosulkee suojaeristyksen.
Käytä tarroja koneen merkitsemi-seksi.

Alä koskaan käytä sähkötyökalua, Jonka verkkjoho to on vialinen. Alä kosketa vauroitunutta johtoa ja irrota verkkopistoketta pistorasiasta, jos johto vauroituu työn aikana.

Vahingoittunut johto lisä sahköiskun vaaraa.

Jännörsriskit: Vaikka sahkötyokalujemme käytöohjeet sisälTvätkin tarkat ohjeet sahkötyokalu-jen käytämiseksi turvallisesti, jokaiseen sahkötyokaluun liittyy tiettyjä riskitekjöitä, joita ei voida tãysin sulkea pois suojatoimenpiteillä. Käytä sahkötyokaluja tästä johtuen aina tarvittavalla varrovasudella!

3. Laitekuvaus

Lue kaikki turvallisuusohjeet ja opastukset ennen kaytttoönottoa.

Turvallisuusohjeiden ja opastuten noudattamatta jattaminen saattaa johtaa sahkokiukuun, tulipaloon ja/taivakaviin vammoin.

Kännä auki taittosivu, jossa on laitteen kuva ja pidä se uloskaannettynä lukiessasi käytöohjetta.

Laitteen rakenneosat

1 Kiinnitysmutteri
2 Kirstystysiphidit
3 Kara
4 Lukituspainike
5 Päälle/Pois-kytkin
6 Asetuspyöra kierrosluvun sädin
7 Verkkokaapelimoduuli
8 Lukitus verkkokaapelimoduuli

Esitetty tai kuvattu tarvike ei valttamatta kuulu toimituslaajuuteen

Toimituslaajuus

Katso pakkaus

Maaräystemukainen käytto

Asennettava jyrsintä- ja hiontamoottori on tarkoitetti puun ja muovien jyrsintään sekä puun, muovin, teräksen ja alumiin hiontaan. Moottoria ei saa kayttä kasin ilman sopivia jyrsimen suojalaitteita.

Vaatimukset käytäjille

Laitetta saa käyttaa, huoltaa ja kunnossapitta a vain valtuutettu, perehdytety henkilostä. Tämän henkilostön tätyy olla etenkin esiintyviin vaariohin koulutettu.

Tekniset tiedot
Jyrsintä- ja hontamoottori		530FM
Ottoteho	wattia	530
Antoteho	wattia	270
Tyhjäkäntyinopeus	min-1	29.000
Kierrosluku
nimelliskuormalla	min-1	14.300
Työkalun kiinnityss
kiristyspihdeillä ø	mm	8
Hontakappale ø, max.	mm	40
Jyrsintähalkaisija	mm	30
Mitoitus	mm	240x73
Paino	kg	1,3
Sujausluokka		II
Jyrsintä- ja hontamoottori		800FME
Ottoteho	wattia	800
Antoteho	wattia	420
Tyhjäkäntyinopeus	min-1	10.000-29.000
Kierrosluku
nimelliskuormalla	min-1	25.000
Työkalun kiinnityss
kiristyspihdeillä ø	mm	8
Hontakappale ø, max.	mm	40
Jyrsintähalkaisija	mm	36
Mitoitus	mm	262x73
Paino	kg	1,4
Sujausluokka		II
Jyrsintä- ja hontamoottori
1050FME/1050FME-1
Ottoteho	wattia	1050
Antoteho	wattia	600
Tyhjäkäntyinopeus:
1050FME	min-1	10.000-29.000
1050FME-1	min-1	5.000-25.000
Kierrosluku
nimelliskuormalla	min-1	24.800
Työkalun kiinnityss
kiristyspihdeillä ø	mm	8
Hontakappale ø, max.	mm	40
Jyrsintähalkaisija	mm	36
Mitoitus	mm	289x73
Paino	kg	1,7
Sujausluokka		II

Sahkotyokalussa on kaksinkertainen eristys standardin EN 60745 mukaan;maajohtoa ei sen vuoksi tarvita.

Laitteeseen eivat vaikuta radio- ja tevisiosignaalit standardin EN 55014-1 mukaan eivatkä hairiot standardin EN 55014-2 mukaan.

Melu- ja tärinaarvot

Meluarvot

Mitattu standardin EN 60 745 mukaisesti.

Laitteen melutaso (A) on tyypillisesti:

Aaenpaine (L_pA) 78 dB(A)

Ääniteho (L_WA) 89 dB(A)

Mittauksen tarkkuus K = 3 dB

Melutasop tyoskentelyssa voi yiittaa 85 dB(A).

Pidä kuulonsuojainta!

4. Kaytto

Vedä verkkopistoke irti ennen kaikkia sähkötyokalulla tehtävi tõitä.

Käytöönotto

Tarkista verkkojannite!

Tarkista ennen käyttoönottoa, tasmävätko typpikilvessä ilmoitetu verkkojännite ja verkon taajuus sahköverkkosi tietojen kanssa.

• liiä tarvittaessa verkkokaapelimoduuli

Verkkokaapeli

Irrota valittomasti verkkopistoke pistorasiasta, jos verkkojohto vioittuu työkentelyn aikana.

Kiintea tulojohto

Kiinteä tuljoho

Vauriotuneita verkkjohtoja ei saa käytä. Ne on ammattimiehen valittömästi vaihettava.

Verkkokaapelimoduuli

Verkkokaapelimoduuli, jossa on patentoitu pikasulku.

Liītā verkkokaapelimoduuli kāsikahvaan. 7 Pistokkeen tulee lukkiutua paikalleen.

Käytä verkkokaapelimoduulia 7 vain Kress-sahkötyokaluihin. Älä kokeile yksikkö muisa laitteissa.

Vauriotuneita verkkokaapelimoduuleita ei saa kayttä. Ne on valittomasti vaihdettava uuteen Kress-verkkokaepimoduuliin.

Paina molempia lukituspainikkeita 4 ja vedä verkkokaapelimoduuli 7 ulos käsikahvasta.

Käytä vain alkuperäistä Kress-verkkokaapelimoduulia ja riittävän vahvaa kumikaapelia (koodi H07 RN-F tai vahvempi).

Lisatoiminto

Vakioelektroniikka (lisävaruste)

constant

Vakioelektroniikka pitäa kierrosluvun
lahes muuttumattomana tyhjkäynnin
ja kuormituksen yhteydessä ja takaa
siten tasaisen työtehon.

Elektroniikka (lisävaruste)

Kun laitetta käytetään jatkuvassa käytössä ja se ylikuormittuu tai ylikuumenee, laitteen kierrosluku hidastuu automaattisesti, kunnes laite on jähtynyt riittävästi.

Pehmytkaynnistys

Kännistysvirranrajoitus vahentä pällekyktenta virtaa. Moottori pyörii hitaasti ylos esivalittuun kierroslukuun saakka. Siten koneen kestoikäa voidaan pidentä.

Elektroninen ylikuormitussuoja

Lian suressa moottoria vaarantavassa kuormitukssessa vahennetaan integroidulla moottorivalvonnalla jyrsintamooctorin kierroslukua. Koneen tayty helpottaa kuormitusta - parasta on ottaa pian pois tyokappaleesta - jotta saat jalleen kayttoon tayden tehon.

Käytto

Tyokalu käy vielä lyhyen ajan samö muttamisen jälkeen.

Jos laite joutuu kosketukseen tukipinnan kanssa, voit menettä laitteen hallinnan.

Kännistys ja pysäytys

Työnnä käynnistyskytkin 5 eteenpän, laitteen käynistämiseksi.

Laite pysaytetaan painamalla kaynnistyskytkimen 5 uloskaantynytta etureunaa.

Valitse kierrosluku (valinnainen)

Asetuspyörällä varustetuilla laitteilla 6 kierrosluku voidaan asettaa sovellusalueen mukaan asetuspyörällä 6.

	800FME / 1050FME	1050FME-1
1	10.000 min-1	5.000 min-1
2	12.600 min-1	7.700 min-1
3	17.000 min-1	12.500 min-1
4	21.000 min-1	16.500 min-1
5	25.000 min-1	21.000 min-1
6	29.000 min-1	25.000 min-1

Tyokalun vaihtaminen

Irrota pistoke pistorasiasta ennen kuin suoritat saatöja, vaihdat tarvikkeita tai siirät sahkötyokalun varastoitavaksi.

Nämä turvatoimenpiteet piententavat sahkötyokalun tahattoman käynistysriskin.

Pida tyokalua vaihtaessasi suojakaseinita.

Vaihtotyokalu voi pitemmissä tyojaksoissa lammetä voimakkaasti ja/tai vaihtotyokalun leikkuureunat ovat teravat.

Tyokalujen kiinnittäminen

Jyrsinta- ja hiontamooctorin kara 3 on varustettu tarkkuus-kiristyspihdeillä 2 tyokalujen vastaanotamiseksi. Karalukitus helpttaa kiinnitysmutterin kiristämista ja lóysäämista 1.

Tyokalun kiinnittamiseksi kara 3 lukitaan luktuspainiketta sisaanpainamalla 4.
Kiinnitysmutteri 1 kirstetaaan SW 17 - kiintoavaimella.
Tyokalun irrotuksessa kara 3 sulkee uudestaan.
Kiinnitysmutteria 1 lóysataän kiintoavaimella yhdellä kierroksella. Lisakierrosten jälkeen tyokalu voidaan ottaa pois.

Huomio! Suorita vaihtotyokalun sisäänlaiton jälkeen koeajo maksimi-pyörimisnopeudella ja varmista, ettei ketaän henkilöitä ole pyörivän vaihtotyokalun ulottumalla. Vauroituneet tyokalut särkyvat useimitten tänä koeaikana.

Työohjeita

Tyokenteleminen kanssa

jyrsintamootorin

Käytä suojalaseja ja kuulonsuojainta

Porakoneen pylvaan tai pora- ja jyrsintäpenkin - mahdol. yhteydessä jyrsintäpöytään - kayton yhteydessä on huomioitava sihen liittyvien kayttöohjeiden ohjeet.

Lisaksi taytyu huomioida, etta vastesuorakulmakko viedaan niin kauas kuin mahdolista jyrimienluo, kasiensuojalate (nakosuoja), niin tiivis kuin mahdolista, taytyu asettaa alas tyokappaleen pinnalle ja yrsintatotita varten on kaytettavaina laitteistoja, jotka takaavat tyokappaleen turvallisenjohtamisen, esim. vastesuorakulmakko, apuvasta, syottotyontajatai takaiskupuskuri pistojyrsintatöiden yhteydessa.

Tyokappaleen eteenpäntyöntö on aina valittava jyrsimen pyörimssuuntaa vastaan (pyöriminen vastasuuntaan):

Varot! Jyrsi aina vastasuuntaan!

Hiontatyot

Kun jyrsinta- ja hiontamoottoria kaytetaan hiomalaitteena kaskiytossa, on varottava yllttamasta tyokalun valmistajan märittamaa kehanopeutta.

Kehanopeus saadaan laskettua seuraavasti:

$$ V = \frac {d \times \pi \times n}{6 0 0 0 0} $$

$$ V = \text {K e h a n o p e u s} \frac {m}{s} $$

$$ d = H i o m a k a p p a l e - \varnothing \quad i n \quad m m $$

$$ \pi = 3, 1 4 $$

n = Jyrsinta- ja hiontamoottorin tyhjakayntikierros-luku kierrosta/min.

Esimerkki: Käytetyllä hiomakappaleella on halkaisija 25 mm.

$$ V = \frac {2 5 \times \pi \times 3 0 0 0 0}{6 0 0 0 0} \frac {m}{s} = 3 9, 7 5 \frac {m}{s} $$

Sallittua maksimikierroslukua ei saa ylittä.

On huomioitava, etta

kaytetyt hiomakappaleet ovat sidottuja keramiikkaan tai muovin.
- biomakappaleet on sailytettävi niin, etteivat ne vaurioidu (murtumat biomakappaleissa, vauroituneet tyokaluvarret jne. merkitsevat käytäjälle hengenvaaraa.
- ennen uuden hiomakappaleen käytämista on suoritettava vähintään 5 minuutin koeajo ilman kuomitusta.

-HUOMIO-

Hyvin korkeat kierrosluvut merkitsevat nopeaa abraasiota ja tyokalujen pienia kestoaikoja!

-VAROITUS

Käytä vain teräviä ja hyvin saatavissa olevia jyrsintyökaluja! Käytä mieluiten meinän alkuperäisjyrsintätyökaluja.

Muiden jyrsintatyokalujen kayton yhteydessa pyorivissä tyokaluissa valmistajan kestavaksi ilmoittamia kierroslukuja minuutissa ei saa ylittaa!

Jyrsintä

Pida kadet loitolla jyrsintaalueelta ja jyrsintera. Pida toinen kasi lisakahvassa.

Kun molemmat kdet pitelevat jyrsinta, jyrsintere ei pysty vahingoittamaan niita.

Via ainoastaan käynnissä oleva sahkötyokalu tyokappaletta vasten.

Muussa tapauksessa on olemassa takaiskun vaara, vaihtotyokalun tarttuessa tyokappaleeseen.

5. Tyokalut ja tarvikkeet

Käytä aina polynsuojanaamaria, kun työskentelet sahkötyokalun kanssa.

Alä kayta ketjuteria tai hammadettuja sahanteria.

Tallaiset vaihtotyokalut aiheuttavat usein takaiskun tai sahkötyokalun hallinnan menettämisen.

Sallitut hiomatyokalut

Voit käyttaa kaikkia kuvaohjeessa esitettyjä hio-matyokaluja.

Noudata hiomatyokalun etiketissä mainittua sallit-tua kierroslukua ja kehanopeutta.

Sahkötyokalun typpikilvessä mainitut tiedot eivat saa yllttä kaytetyn hiomatyokalun sallittua kierroslukua [min^-1] tai kehanopeutta [m / s] .

Käytettyjä hiomatyökaluja saa turvallisuussyistä käyttaa ainoastaan maksimi kehanopeudella 80 m/s.

Noudata kaikkien hiomatyokalujen valmistajien antamia ohjeita.

Kiristyspihtien vaihto

Löysä hattumutteri 1 ja poista tyokalu sopivalla leikkaussuojalla (varo loukkaantumisvaara).

Kierra hattumutteri 1 ja kirstystpsihitd 2 irti.

Paina kiristyspihit2 lapimenoaukossa yhteenpeukalolla ja etusormella.

Taita kirstysphidit 2 alas ja poista ne hattumutterista 1.

Varo! Kierra hattumutteria 1 hieman kierteen suojaamiseksi karaan 3, varo kuitenkin kiristamastä liikaa, kun tyokalua ei ole asetettu paikalleen. Kiristyspihdit voivat painautua kokoon liian voimakkaasti 2 ja vaurioitua.

Työskently taipuisalla akselilla

Säadettävän kierroslukuna ansiosta jyrsintä- ja hiontamoottori sopii erinomaisesti myös käytölait-teeks taipuisille akseille.

Tällöin on varottava, ettei moottori ylitä taipuisan akselin maksimi sallittua kierroslukua.

Käytä suojalaseja ja kuulonsuojainta

6. Huolto ja palvelu

Huolto ja puhdistus

Vedä verkkopistoke irti ennen kaikkia sähkötyokalulla tehtäviä toità.

Pida sahkotyokalu ja tuuletusraot aina puhtaina.
Puhdista ulkoiset muoviosat kostealla pyyhe-liinalla ilman pesuainetta.
Puhalla jokaisen työn jälkeen poly pois puhal-timesta, se lisää laitteesi kestoikä.

Hiiliharjojen vaihto

Anna valtuutetun asiakaspalvelun vaihtaa loppuunkuluneet hiilharjat.

Huolto

Kovan, pitkäikaisen kayton jälkeen tulisi laite tuoda Kress-huoltopaikaan tarkistusta ja perusteellista puhdistusta varten.

Vastaavat huoltopaikat lótyvát liitteestä "SERVI-CE" tai internet-sivultamme www.kress-elektrik.de.

Varaosat /rajahdyspiirros

Rajahdyspiirrokset ja varaosaluettelot lótyvát kotisivultamme

http://spareparts.kress-elektrik.de

Ympäristönsuojelu

Raaka-aineen uusiokaytto jatehuolon asemasta. Laite, tarvikkeet ja pakkaus tuee havittaa ymparistoystavallisesti toimittamalla ne kierratykeen.

Lajipuhdasta kierrattamista varten muoviosissa on merkinnat.

Koskee vain EU-maita

Älä havita sähkötyokalua tavallisen kotitalousjatteen mukana!

Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktivin 2002/96/ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierräkyseen.

Takuu

1. Tāmā sahkötyokalu on huolellisesti tarkastetu, testattu ja kaynyt lapi tiukan latutarkastuksen.
2. Takaamme maksuttoman sahkotyokalussa esintyiven vikojen poistamisen silsoin, kun ne ovat ilmaantuneet loppukayttajalla 24 kuukaaden sisallostopäivastja ovat peraisin materiaali- tai valmistusvioista. Joihinkin maihin patevat erityssadokset takuuehtoihin nahden. Pidämte itsellamme oikeuden korjata vialiset osat tai vaihtaa ne uusiin. Vaihdeturosat tulevat omaisuudeksemme.
3. Asiaankuulumaton kaytto tai käsittely sekä laitteen avaaminen ei-valtuutettujen korjauspaikkojen toimesta johtavat takuun raukeamisen. Takuusta poissuljettuja ovat: mekaniset vaurioitumiset putoamisesta jne., vauroitumiset veden tai muiden nesteiden funkeutumisesta laitteen sisään, poikkileikatut ja vauroituneet johdot, moottorivauriot ja mekaaniset vahingot johtuen asiaankuulumattomasta ylikuormituksesta, kulutusosat esim. hiilharjat, poranistukat, poranistukan avaimet, porankarat niiden kuluessa, moottorit, verkkojohdot, akut, sahanerät, lautaslaikat, polypussit, tarvikkeet yleensa (porat, talat je). Yksityiskohtia erilaisista laite-kulutusosista loyddat osoitteesta http://spareparts.kress-elektrik.de tai huoltopaikoistamine.
4. Takuukorvausvaatimus voidaan hyväksya vain, kun viasta ilmoitetaan valmistajalle valittomasti sen haivaitsemisen jälkeen (myöskin kuljetusvahingot). Takuukaika ei pidenny takuukorjaustapaukssessa.
5. Jos sinulla on takuvaade, niin laheta alkuperäinen ostokuitti yhdessä laitteen kanssa meille tai asianomaseinen huoltopaikkaan.
6. Takaamamme takuuehdot sulkevat ulkopuolelle kaikkaki asiakkaan esittamt takuuehtoihin sisaltymattomatavaitimukset - etenkin oikeus vahingonkorvausvaatismusten muutokseen, rajoituken seei tai vahingonkorvausvaatimuksen voimaansaattamiseen.
7. Ostajalla on kuitenkin oikeus valinnan mukaan vahennykseen (ostohintaa pienennetaan) tai muutokseen (kauppa puretaan), jos emme onnistu korjaamaan ilmennyttvikaa kohtuullisen ajan kulussa.
8. Ei-mahdottomia ovar pykälien § 463, 480 mukaiset vahingonkorvausvaatimukset 2, 635 BGB puuttumisen takaat tatut ominaisuudet.
9. Kohtien 7 ja 8 mukaiset märärykset pätevät vain Saksan liittotasavallassa.

Oikeudet teknisiin muutokiin pidäte-tään

EY-liittämisvakuutus

Valmistaja: KRESS-elektrik GmbH & Co. KG, Hechingerstrasse 48 D-72406 Bisingen, Saksa puh.: +49(0)7476 / 87-0

vakuuttaa taten, etta seuraava tuote:

tuotteen nimi: koneeseen asennettava jyrsinmoottori
typpimerkinta: 530 FM, 800 FME, 1050 FME, 1050 FME-1
sarjanumero: 2010XXXXXX
valmistusvuosi: 2010

täytä konedirektiivin (2006/42/EY) seuraavat perusvaatimukset: liite I, articlat 1.1.2, 1.1.3, 1.1.5, 1.3.2, 1.3.4 ja 1.5.1.

Epataydellen kone taytaa lisaki kaikki pienjannitedirektiivin (2006/95/EY) ja sahkomagneettista yhteensopivuutka koskevan direktiivin 2004/108/EY/EMC vaatimukset.

Epätäydellisen koneen saa ottaa käytöön vasta sitten, kun on varmistetu, etta kone, johon epätäydellinen kone liitetaän, täyttaa konedirektiivin (2006/42/EY) vaatimukset.

Valmistajan velvollisuksiin kuuluu toimittaa epatäydellstä konetta koskevat erityiset dokumentaiot pyynnösta yksittäisten valtioiden tarpeellisille tahoille sähköissesa muðossa.

Koneeseen liittyen on laadittu liitteen VII osassa B mainittujen vaatimusten mukaiset erityiset tekniset dokumentaatiot.

Dokumentaatioista vastaavan henkilön nimi: Klemens Müller, Wolfgang Auch Dokumentaatioista vastaavan henkilön osoite: katso valmistajan osoitetta.

Bisingen,

maaliskuussa 2010 Klemens Muller Päiväys ja -Quality & Process Representative - allekjoitus

maaliskuussa 2010 Wolfgang Auch Päiväys ja - Technical Director - allekjoitus

alle Kirjoitus

allekigoitus

Pnpoopoeosopoukαpaaov

Ttuec 0bupou

Tüéç μétprøngs πpooδiopioεvεs kata EN 60 745.

H Tpoooioipouevn tuTNIK n Otaeun oOpBou A Tns ouokeu nS eivai:

standardinmukaisuudesta

Todistamme tāten ja vastaame yksin siṭa, etta
tāma tuite on allalueteltujen standardien ja
staroimisasiakirjojen vaṭimusten mukainen:
katso CE

Tekinen tiedosto kohdasta: katso TF

GR

Anawon tiotortac CE

Me Tny Tnapouca 0hawovue Uteuva, oI to Tpoivod auto Avtatoikpivetai Ota Akolouba Tporutaa kai Vtokouevta Kaopioaou Tporotuvw BAETE CE
