KULLANIM KILAVUZU FME 1101 KRESS
Original isletme talimati "Freze ve taşlama motoru"
4
D
E
F
二
1
三
0
V
3
F
G
0
R
C
T

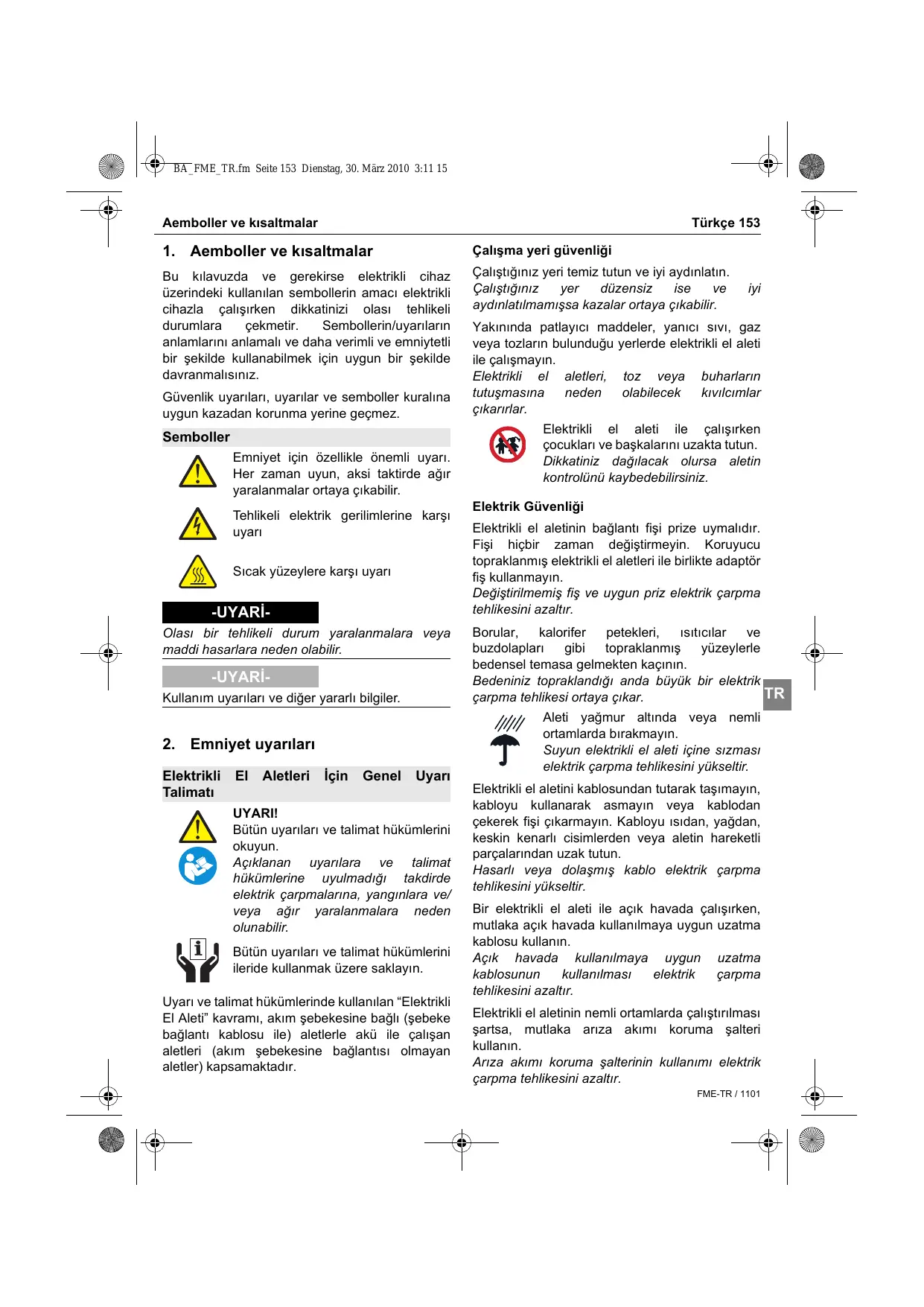

1. Aemboller ve kılısaltmalar
Bu kilavuzda ve gerekirse elektrikli cihaz uzerindeki kullanilan sembollerin amaci elektrikli cihazla calisirken dikkatinizi olasi tehlikel durumlara cekmetir. Sembollerin/uyarilarin anlamlarini anlamali ve daha verimli ve emniyteli bir sekilde kullanabilmek icin uygun bir sekilde davranmalisiniz.
Güvenlik uyarilari, uyarilar ve semboller kuralınyu gun kazadan korunma yerine gez -:
Semboller
Emniyet icin Özellikle onemli uyari. Her zaman uyun, aksi takirde aigr yaralanmalar ortaya Çıkabilir.
Tehlikeli elektrik gerilimlerine karstuyari
Sicak yüzeylerke karşi uyari
-UYARI
Olasi bir tehlikeli durum yaralanmalara veya maddi hasarlara neden olabilir.
-UYARI
Kullanim uyarilari ve diger yararl bilgiler.
2. Emniyet uyarilari
Elektrikli El Aletleri Icin Genel Uyari Talimati
UYARI!
Bütün uyarılari ve talimat hukumlereini okuyun.
Açiklanan uyarilara ve talimat hukümlerine uyulmadiğtakdirde elektrik carpmalarina, yanginlarava vveya agir yaralanmalara neden olunabilir.
Bütün uyarilari ve talimat hukümlerini ileride kullanmak uzere saklayın.
Uyari ve talimat hukumlerinde kullananan "Elektrikli El Aleti" kavrami, akim sebekesine bagl (sebeke böglanti kablosu ile) aletlerle akü ile calisan aletleri (akim sebekesine böglantı olmayan aletler) kapsamaktadir.
Calisma yeri guvenligi
Calistiginiz yeri temiz tutun ve iyi aydinlatin.
Calstiginiz yer duzensiz ise ve iyi aydinlatilmamissa kazalar ortaya cikabilir.
Yakininda patlayici maddeler, yanici sivi, gaz veya tozlarin bulundugu yerlerde elektrikli el aleti ile calismayin.
Elektrikli el aleteri, toz veya buharlarin tutusmasina neden olabilecek kivilcimlar cikarirlar.
Elektrikli el aleti ile calisirken cocuklar ve baskalarini uzakta tutun.
DikkatinizDAQIacakolursa aletin kontrlunu kaybedebilirsiniz.
Elektrik Güvenligi
Elektrikli el aletinin böglanti fişi prize uymaldir. Fisi hiçbir zaman degişistirmeyin. Koruyucu topraklanmş elektrikli el aletleri ile birlikte adaptorf ori kullanmayin.
Değistirilmemis fiş ve uygün przy elektrik carpma tehlikesini azaltır.
Borular, kalorifer petekleri, isiticlar ve buzdolaplari gibi topraklanmis yüeylerle bedensel temasa gelmekten kaçınin.
Bedeniniz topraklandigianda buyuk bir elektrik carpma tehlikesi ortaya cikar.
Aleti yagmur alto veya nemli ortamlarda birakmayin.
Suyun elektrikli el aletiicine sizmasi elektrik carpma tehlikesini yuksaltir.
Elektrikli el aletini kablosundan tutarak taşimayın, kabloyu kullanarak asmayin veya kablodan;cekerek fişiçikarmayın. Kabloyu isidan, yağdan, keskin kenarlı cismilerden veya aletin hareketli parçalarindan uzak tutun.
Hasarli veya dolaşmış kablo elektrik carpma tehlikesini yükseltir.
Bir elektrikli el aleti ile açık havada calisirken, mutlaka açık havada kullanilmaya uygun uzatma kablosu kullanin.
Açık havada kullanilmaya uygun uzatmakablosunun kullanilmasi elektrik carpma tehlikesini azaltir.
Elektrikli el aletinin nemli ortamlarda calistirilmasi sartsa, mutlaka ariza akimi koruma salteri kullanin.
Ariza akimi koruma salterinin kullanimi elektrik carpma tehlikesini azaltir.
TR
Kisilerin Güvenligi
Dikkatli olun, ne yaptiğiniza dikkat edin, elektrkli el aleti ile,isinizi makul bir tempo ve yontemle yurutun. Yorgunsaniz, aldiginiz haplarin, ilaclarin veya alkolun etkisinde iseniz elektrkli el aleti kullanmayin.
Aleti kullanirken bir anki dikkatsizlik onemli yaralanmalara neden olabilir.
Daima kisesel koruyucu donanim ve bir koruyucu gozluk kullanin.
Elektrikli el aletinin turu ve kullanmna uygun olarak; toz maskesi, kaymayan is ayakkabilari, koruyucu kask veya koruyucu kulaklik gibi koruyucu donanim kullanimi yaralanma tehlikesini azaltir.
Aleti yanlisiikla calistirmaktan kaçınin. Akim ikmal sebekesine ve/ veya aküye baglamadan, elinize alp tasimadan once elektrkli el aletinin kapali durumda oluguundedan emin olun.
Elektrikli el aletini parmaginiz salter uzerinde dururken taqrsaniz ve alet acikken fişi prize sukarsaniz kazalarana denen olabilirsiniz.
Elektrikli el aletini calistirmadan once ayar alelterini veya anahtarlar aletten cikarin.
Aletin donen parçalari不同程度 bulunabilecek bir yardıncı alet yaralanmalara neden olabilir.
Calisirken bedeniniz anormal durumda olmasin. Calisirken durusunuz gvenli olsun ve dengenizi her zaman koruyun.
Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edbilirsiniz.
Uygun iselbiseleri giyin. Genis giysiler giymeyin ve takitakmayin.Saclarinizi,giysilerinizve eldivenlerinizi aletin hareketli parçalarindan uzak tutun.
Bol giysiler, uzun-SAclar veya takilar aletin hareketli parcalari tarafindan tutulabilir.
Toz emme donanimi veya toz tutma tertibati kullanirken, bunlarin bagli oldugundan ve doitru kullanildigindan emeni olun.
Toz emme donanimin kullanimi tozdan kaynalanabilecek tehlikeleri azaltir.
Elektrikli el aletlerinin özenle kullanimi ve bakimi
Aleti aşi olçede zorlamayin. Yaptıgüniz ile uygun elektrikli el aletleri kullanin.
Uygun performansli elektrikli el aleti ile, belirlenen calisma alaninda daha iyi ve guvenli calisirsiniz.
Salteri bozuk olan elektrikli el aletini kullanmayin.
Açilip kapanamayan bir elektrikli el aleti tehlikelidir ve onarilmaldir.
Alette bir ayarlama islemine
baslamadan ve/veya akuyu
çikarmadan once, herhangi bir
aksesuari degistirken veya aleti
elinizden birakirken fişi prisden Çekin.
Bu onlem, elektrikli el aletinin
yanlisi kla calismasini onler.
Kullanim disi duran elektrikli el aletlerini cocosuklarin ulasamayacagi bir yerde saklayin. Aleti kullanmayi bilmeyen veya bu kullanim kilavuzunu okumayan kiisilerin aletle calismasina izin vermeyin.
Deneyimsiz kisiler tarafindan kullanildiginda elektrikli alelteri tehlikelidir.
Elektrikli el aletinizin bakimini özenle yapın. Elektrikli el aletinizin kusursuz olarak ilev görmesini engelleyebilecek bir durumun olup olmadıgün, hareketli parçaların kusursuz olarak ilev gürup görmediklerini ve sikişip sikişmadıkların, parçaların hasarl olup olmadıgün kontrol edin. Aleti kullanmaya baslamadan.Once hasarl parçaları onartin.
Birçok,is kazasi elektrikli el alelterinin kottubakimindan kaynaklanir.
Kesici uçları daima keskin ve temiz tutun.
Özenle bakimi yapilmıkeskin kenarlı kesme
uçların malzeme icinde sikişma tehlikesi daha
azdir ve daha rahat kullanı olanağı-SAğlarlar.
Elektrikli el aletini, aksesuari, uçları ve benzerlerini, bu özel tip alet icin öngörulent altimata güre kullanın. Bu sirada calisma kosullarini ve yaptıgüniz ile dikate alın.
Elektrikli el alelerinin kendileri增長ormal alann disinda kullanilmasi tehlikeli durumlara neden olabilir.
Servis
Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parca kulla nma kosulu ile onartin.
Bu sayede aletin guvenligini surekli hale getirisiniz.
Cihaza ozgül emniyet uyarilari
Koruyucu kulaklik kullanin.
Gurultunun etkisi isitme kayiplin a neden olabilir.
Is parcasini emniyete alin.
Bir germe tertibati veya mengene ile sabitlenen is parcasi elle tutmaya oranla daha guvenli tutulur.
Kullanilan takimlar asgari olarak elektrkli alet uzerinde yazili devre uygun olmalidir.
Aşiridevirileçalan disk frezeler veya baskatakümilar savrulabilir ve yaralanmalaranedenolabilir.
Körelmis veya hasar gormus frezeleri kullanmayin.
Korelmi s veya hasarli frezeler yuksek surtunme kuvvetine neden olurlar, sikisabilirler ve dengesizlige neden olurlar.
Elektrikli el aletini daima calisir durumda is parcasina temas ettirin.
Aksi takdirde uç is parçasi icinde sikişacak olursa geri tepme tehlikesi ortaya Çikar.
Metal nesneler, civiler veya vidalar üzerinde hiçbir zaman freze yapmayın.
Freze bicaigi hasar gorebilir ve yuksek titresime neden olabilir.
Bu alette asbest iceren maddeleri islemeyin.
Asbest kanserojendir.
Calisma sirasinda saagliha zararl, yanici veya patlayici tozlarin cikma olasiligi varsa gerekli koruyucu onlemleri alin.
Ornegrin: Bazi tozlar kanserojen sayllr. Koruyucu toz maskesi takin ve eger aletinize takilabiliyorsa bir toz/tala emme tertibati baglayin.
Elinizden birakmadan once elektrikli el aletinin tam olarak durmasini bekleyin.
Alete takilan uç sikişabilir ve elektrikli el aletinin kontrolsunu kaybedebilirsiniz.
Calismalariniz esnasinda sebeke ve uzatmakablosunu her zaman cihazin arkasinda bulundurun.
Bu calisma esnasinda takilip duşmeyi azaltacaktir.
Cihazi kablosundan taşimayınüz.
Fişi prizden cekmeden once salteri "KAPALI" konumuna getirin.
Bu sekilde eger cihaz daha sonra tekrar sebekeye\ bağlanirsa makinenin yanlışlikla calışması\ engellenmis olur ve kaza tehlikesini azaltır.
KullanImayan alet edevatlar emin, kuru, kapali mekanelarda ve;cocuklar icin ulaşlamayacak sekilde saklanmali!
Makineyi isaretlemek icin govde delinmemeli.
Bununla koruyucu izolasyon
koprulenir. Yapişirilabilir tabelalarm
kullanin.
Elektrikli el aletinizi hasarı kablo ile kullanmayın. Çalışma sirasinda kablo hasar,gorecek olursa, dokunmayın ve kabloyu hemen prisdençekin.
Hasarli koblolar elektrik carpma tehlikesini artirr.
Geri kalan riskler. Elektrikli cihazlarimizin kullanim kilavuzlarinda elektrikli cihazlar ile emniyeti calisma icin ayrintil uyarilar olmasina ragmen her elektrikli cihaz belirli geri kalan riskler barindirir ki bunlar koruma donanimlari aracligyla dahi tamamen onune gecilmez. Bu nedenden dolayi elektrikli cihazlarinizi her zaman gerekl dikkat ile kullanin!
3. Cihaz tanimlamasi
Isletime almadan once tum emniyet uyarilarinve talimatlarin okuyun. Emniyet uyarilarinve talimatlarin ihmal edilmesyle elektrik carpmasi, yangin ve/veya aigr yaralanmalar olusabilir.
Lüften aletin resminin göründügu sayfay acn ve bu kullanm klavuzunu okuduğunuz surece bu sayfay açk tutun.

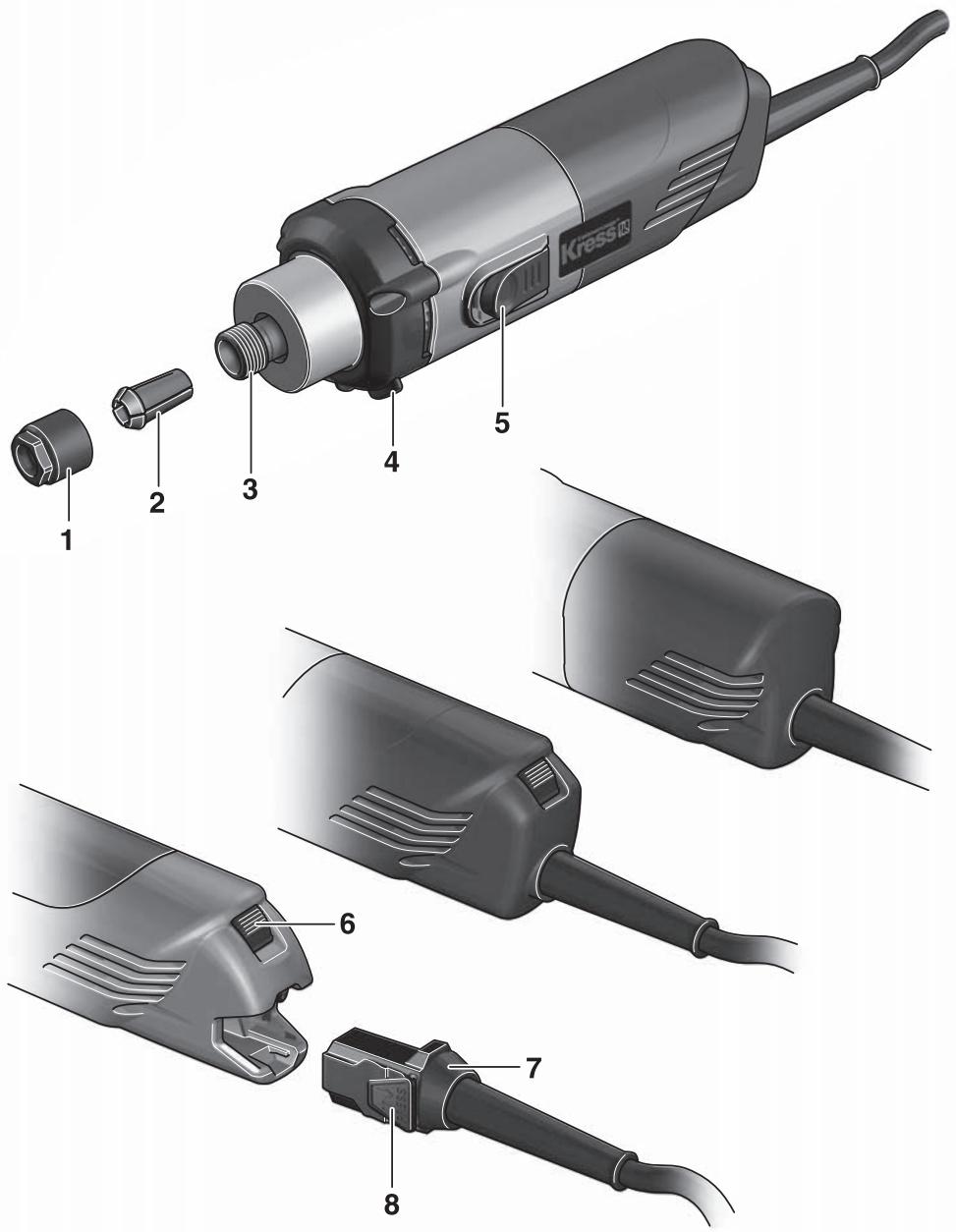

Cihaz parcalari
Gösterilen veya tanımlanan aksesuar teslimat kapsamina dahil olmak zorundadehyil
Teslimat kapsami
Bkz. paketleme
Amacina uygun kullanim
Montajl freze ve taşlama motoru, ahşap ve plastik malzemelerde frezeleme calismaları ve ahşap, plastik, Çelik ve alüminyum taşlama calismaları,—çın tasarlan)—. Uygun freze"—çları olmadan motor elle kullanilmamaldir.
Kullaniya talepler
Cihaz sadece yetkili, egitim gormus personel tarafindan kullanilmalai, bakimi yapilmali ve onarilmali. Bu personel ozel oralar ortaya ckabilecek tehliker konusunda egilmiş olmali.
| Teknik veriler | ||
| Freze ve taşlama motoru | 530FM | |
| Giriş güü | W | 530 |
| Çıkış Güucü | W | 270 |
| Rölanti devir saymiş | dak-1 | 29.000 |
| Nominaldehyderdeki devir saymiş | dak-1 | 14.300 |
| Mengeneli ø takım kabului | mm | 8 |
| Bileme güvdesi ø, azami | mm | 40 |
| Freze çapi | mm | 30 |
| Ölçü | mm | 240x73 |
| Ağırkık | kg | 1,3 |
| Emniyet sinüncü | II | |
| Freze ve taşlama motoru | 800FME | |
| Giriş güü | W | 800 |
| Çıkış Güucü | W | 420 |
| Rölanti devir saymiş | dak-1 | 10.000-29.000 |
| Nominaldehyderdeki devir saymiş | dak-1 | 25.000 |
| Mengeneli ø takım kabului | mm | 8 |
| Bileme güvdesi ø, azami | mm | 40 |
| Freze çapi | mm | 36 |
| Ölçü | mm | 262x73 |
| Ağırkık | kg | 1,4 |
| Emniyet sinüncü | II | |
| Freze ve taşlama motoru | 1050FME/1050FME-1 | |
| Giriş güü | W | 1050 |
| Çıkış Güucü | W | 600 |
| Rölanti devir saymiş: | ||
| 1050FME | dak-1 | 10.000-29.000 |
| 1050FME-1 | dak-1 | 5.000-25.000 |
| Nominaldehyderdeki devir saymiş | dak-1 | 24.800 |
| Mengeneli ø takım kabului | mm | 8 |
| Bileme güvdesi ø, azami | mm | 40 |
| Freze çapi | mm | 36 |
| Ölçü | mm | 289x73 |
| Ağırkık | kg | 1,7 |
| Emniyet sinüncü | II | |
Elektrikli cihaziniz EN 60745 uyarinca cift yaltima sahiptir; bu nedenden dolayi bir toprak böglantisina gerek yokitur.
Cihaz telsiz sinyallerinde ve televizyonda EN 55014-1 uyarınca ve ayırca EN 55014-2 uyarınca parazit yaratmaz.
Gürültü ve Titresim Bilgileri
Gürültu Seviyeleri
Ölçüm değerleri EN 60745'e gäretespit edilmistir.
A-aigrlikl genel gurultu seviyesi:
78 dB(A)
89 dB(A)
Ölçüm Belirizligi K = 3 dB
Calisma esnasinda olusan ses seviyesi 85 dB(A)'yi asabilir. Koruyucu kulaklik kullanin.
4. Kullanim
Elektrikci hazda yapilacak her calismadan once elektrik fisini cekin.
Isletime alma
Sebeke gerilimini dikate alin!
Calistirmadan once tip plakasi uzerinde verilmis sebeke geriliminin ve sebeke frekansin size ait sebeke verileri ile ortusup urtsmedigini konrol edin.
gerekirse sebeke kablosu modulunu baglayin
Sebeke kablosu
Eger sebeke kablosu calisma esnasinda hasar görürse derhal sebeke fisini Çekin.
Sabit besleme hatti
Sabit besleme hatti
Hasar gormus sebeke kabolari kullanilmamali. Derhal bir uzman tarafindan degistirilmelier.
Sebeke kablosu modulü
Hizli kapatma patenti sebeke kablosu.
Sebeke kablosu modulunu 7 tutamağa baglayin.
Fiş yerine oturmalı.
Sebeke kablosu modulunu 7 sadece Kress elektrikli cihazlar icin kullanin. Bununla baska cihazlari calistirmayi denemeyin.
Hasar gormus sebeke kablosu modulleri kullanilmamali. Derhal yeni bir Kress sebeke kablosu modulile deglistirilmeli.
Her iki kilitleme tusuna 4 basin ve sebeke kablosu modulunu 7 tutamaktancekip alin.
Sadece original Kress sebeke kablosu modulü ve en az biragic plastik hortum hatti (H07 RN-F) kullanin.
Ek fonksiyon
Sabit elektronik (Seçenek)
constant
Sabit elektronik, devri rolantide ve yuklenme durumunda neredeyse sabit tutar ve esit bir calisma performansi olmasini saglar.
Elektronik (Seçenek)
Cihaz surekli isletimde asiri yuk binmesi veya asiri isinmasi durumunda devrini cihaz yeterince soğuyana kadar otomatik olarak azaltir.
YUMUŞAK HIZ
Hiz akim siniri acilis akimin azaltir. Motoru yavaça seçilmş olan devir sayisina kadar yükselir. Bu sayede makinenin Ömrū uzatilabilir.
ELEKTRONIK AŞIRI YÜKLEME EMNIYETİ
Aşir motoru tehlükeye götürecek yüklemelerde entegre edilen motor kontrlü saysinde freze motorun devir sayisi扭矩ulur. Makinenin yüku alınması gerekir - en iyisi kisa bir sureligine takimdan alınir - ki size yine tam kasite hizmetinize sunulmugs olabilsin.
Kullanim
Kapatildiktan sonra alet bir sure daha calisir.
Ustune koyacaginiz yüzeyle temas etmesi durumunda cihazinkontrolunu kaybedebilirsiniz.
Açma/kapama
Cihazi calistirmak icin AÇma/kapama Şalterini 5 ileri itiniz.
Açma/kapama salterinin 5 Çikıntı yapan on kismina basilmasiyla cihaz kapatılır.
Sevir sayisinin on seci (Seçenek)
Ayarlama Çarkına 6 sahip cihazlarda devirayoı kullanılan alana uygün olarak ayarlama Çarkı 6 ile ayarlanabilir.
| 800FME / 1050FME | 1050FME-1 | |
| 1 | 10.000 min-1 | 5.000 min-1 |
| 2 | 12.600 min-1 | 7.700 min-1 |
| 3 | 17.000 min-1 | 12.500 min-1 |
| 4 | 21.000 min-1 | 16.500 min-1 |
| 5 | 25.000 min-1 | 21.000 min-1 |
| 6 | 29.000 min-1 | 25.000 min-1 |
Alet edevatin degistirilmesi
Alette bir ayarlama islemine
baslamadan ve/veya akuyu
çikarmadan once, herhangi bir
aksesuari degistirken veya aleti
elinizden birakirken fişi prizden Çekin.
Bu onlem, elektrikli el aletinin
yanlisi kla calismasini onler.
Alet edevat degisiminde koruyucu eldivenler kullanin.
Kullanilan alet edevatlar uzun bir sure kullanilirsa oldukca isinabilir ve/ veya kullanilan alet edevatin kesme kenarlari oldukka keskindir.
TAKIMARIN SIKISTIRILMASI
Freze ve bileme motorunun mili 3 hassas bir sikma pensesiyle 2 takim dinuzlenmesi icin donatilmistir. Bir mil kenedi mengene somunun 1 sikstirilmasin ve gevsetilmesini kolaylastirir.
Takimin sikistirilmasi icim mil 3 kitleme butonu 4 saysinde kenitetinir.
Catal bir anahtarla SW 17 mengene somunu 1 sikistirilr.
Takim gevsetilmesi sirasinda tekrar mil 3 kilitlenir.
Catal anahtariyla mengene somunu 1 bir devirle czulur. Birkac devir daha yaparak takim kurtulibilir.
Dikkat! Islem alelterinin kullanimindan sonra en yuksek devir sayili bir deneme calistirmasi uygulayiniz ve donen islem alelterinin ulasma mesafesi boyunca herhangi bir inanan bulunmamasina dikkat ediniz. Hasarli takimlarçoğu zaman bu test suresi icersinde kırilmaktadir.
Calisma uyarilari
FREZE MOTURU ILE CALISMAK
Koruyucu gozluk ve kulaklik kullanin.
Delme ayagin veya delme ve freeze tezgahinin gerektiginde bir freze masasi ile baiglantil olarak kullaniminda beraberinde verilen kullanim talimatindaki uyarilara dikkat edilmelidir.
Ayrica mesnet cetveli frezeye mumkun oldugunca fazla sukulmasi, el rejeksiyonunun (koruma katmani) mumkun oldugunca yakin calisilacak parcanin ust yuzeyine birakilmasi gerektigine ve freze isleri icin orneigin mesnet cetveli, yardimci mesnet, besleme iteneigi veya mudahale freze islerinde geri tepme takozu gibi daima bir duzenenegin kullanilmasi gerektigine dikkat edilmesi gerekir.
Takimün öne.Doğru itekleme duzeneğinde daima frezenin devir yönü seçilmelidir (tersdonme):
Dikkat! Daima ters yonde freze islemli uygulayiniz!
BILEMEISLERI
El isletimindeki freze ve bileme motorunuk kullaniminda cember hizinin 80 m/s'iy gejmemesine dikkat edilmesi gerekir.
Cember hizi takibi sekilde hesaplanir:
$$ V = \frac {d \times \pi \times n}{6 0 0 0 0} $$
$$ \begin{array}{l} V = \text {c e m b e r} h i z i \frac {m}{s} \ d = \text {B i l e m e g o v d e s i -} \varnothing \text {i n} m m \ \end{array} $$
$$ \pi = 3, 1 4 $$
n = Freze ve bileme motorunun devir/min. Olarak rolanti devir sayisi.
Örnek: Kullanıan bileme güvdesinin capi 25 mm ise.
$$ V = \frac {2 5 \times \pi \times 3 0 0 0 0}{6 0 0 0 0} \frac {m}{s} = 3 9, 7 5 \frac {m}{s} $$
Musaade edilen en yuksek devir sayisi gezilmemis olur.
Dikkat edilmesi gereken hususlar:
Kullanilmis olan bileme govdelerinin seramik veya suni reçineyle baglanmis olmasina;
Bileme govdelerinin hasar gormeyeck sekilde muhafaza edilmesine (bileme govdesindeki yirtiklar, hasarli takimlar vs. kullanici icin hayati tehlike arz eder);
Yeni bileme govdelerinin kullanimindan once herhangi bir yukleme yapilmadan en az 5 dakikalik bir deneme surecine tabitutulmasina.
-UYARI
Cok yuksek devir sayilari cabuk asinmalar ve takimin daha az dayaniklik anlamina gelir!
-UYARI
Sadece keskin ve iyi korunmug freze aletleri kullaniniz! En iyisiBizimoriginal freze aletlerimizi kullaniniz.
Basta freze alelterinin kullaniminda uretici tarafindan donen el alelterin uzerinde daimi olarak sabitlenmis olan beher dakikalik devir sayilari gezilmemesi gerekir!
Frezeislemi
Ellerinizi freze yapilan yerin ve freze ucunjukininagetirmeyin. lkinci elinizle ek tutamağı veya motor govdesini tutun.
Egeriki elinizlede frezeyitutarsaniz,elleriniz frezeucu veya biçaig tarafindanyaralanmaz.
Elektrikli el aletini daima calisir durumda is parcasina temas ettirin.
Aksi takdirde uç is parçası icinde sikişacak olursa geri tepme tehlikesi ortaya Çikar.
5. Alet edevat ve aksesuar
Elektrikli alele calisirken daima toz koruyucu maske takiniz.
Zincir veya di sli testere bcaq kullanmayn.
Bu gibi uçlar sk sk geri tepme kuvvette veya elektrikli el aletinin kontrlünün kaybedilmesine neden olur.
Izin verilen taşlama takimişi
Resimli klavuzda gosterilen tum taşlama takımları kullanabilirsiniz.
Taşlama takimınin etiketi üzerinde yazilı azami devir veya çevre yüzina)dikkat ediniz.
Elektrikli aletin etiketi üzerinde yazili azami devir [dak-1] veya cevreHCI [m/s], kullananan taşlama takimlarinin değerlerini asmamaldir.
Kullanilan taşlama takimi lari emniyet nedenlerinden öturü yalınizca 80 m/s'lik azami bir cevre hizıyla calistirilmaldir.
Tum taślama takīmlarinda üreticinin verdiqi bilgilere riayet ediniz.
TR
Sikma pensi degisiimi
Bashik somununu 1 gezşetiniz ve aleti uygün bir kesme korumasıyla çıkartiniz (Dikkat yaralanma tehlikesi).
Basilik somununu 1 sikma pensily birlikte 2 dokunuz.
Sikma pensini 2 kanalindan bas ve isaret parmaginizla icceogrubastiriniz.
Sikma pensini 2 yana cekiniz ve baslik somunu 1 icerisinden cikartiniz.
Dikkat! Disleri korumak icin baslik somununu 1 mil 3 üzerinde hafificeviriniz, ancak takim yerleştilmemis ise asla sikmayiniz.Sikma pensi 2 cok fazla icce bastirilabilir ve zarar gorebilir.
Bükulebilir mille calismak
Freze ve taşlama motoru ayarlanabilir devri saysinde tercihen bukulebilir miller yüzik olarak da uygundur.
Bu sirada bukulebilir milin izin verilen devrinin motor devrini asmamasina dikkat edilmelidir.
Koruyucu gozluk ve kulaklik kullanin.
6. Bakim ve servis
Bakim ve temizleme
Elektrikli cihazda yapilacak her calismadan once elektrik fisini cekin.
Elektrikli cihazi ve havalandirma aqiklikarini her zaman temiz tutunuz.
Distan erisilebilir plastik parcalari surekli olarak temizleme maddesi olmadan bir bez ile siliniz.
Her calismadan sonra ufleme cihazinda biriken tozu ufleyiniz, bu cihazinizin omrunu uzatir.
Kömür fircalarin degistirilmesi
Aşınmışıkomürirçalarinietkilibirmusteriservisi araciligiyla değistirilmesisini saglayin.
Servis
Uzun sureli bir kullanim arindan cihaz denetim ve ayrintili temizlik icin bir Kress servis noktasina geitirilmeli.
Ilgili servis noktalarini birlikte verilen "SERVIS" ekinden veya internet sayfamiz www.kresselektrik.de'den bulabilirsiniz.
Yedek parçalar / Parçaşemasi
Parca semalarini ve yedek parca listesini ana sayfamizda
http://spareparts.kress-elektrik.de bulabilirsiniz
Atiklarin yokedilmesi
Atik giderme yerine hammadde geri kazanimi. Cihaz, aksesuar ve ambalaj cevreye saygili bir geri kazanima ileilmeli.
Türüne gore geridonusum icin plastik parcalar isaretlenmistir.
Sadece AB ülkeeri icin.
Elektrikli cihazlari evsel atiklara atmayin.
Elektrikli ve elektronik eskicihazlar konusundaki Avrupa yonetmeligi 2002/96/EG ve ulusal haklarin uygulanmasi bakimindan eskimi eslektriklcihazlar ayri toplanmalı ve cevreye uygun bir geridonusüme ileilmeli.
Garanti
- Bu elektrikli cihaz dikkatli bir sekilde kontrol/test edilmistir ve katı bir kalite kontrolundenGPCirilmistir.
- Satis tarihinden itibaren 24 ay boyunca son kullancida elektrikli cihazda malzeme veya uretim hatasi sonucunda ortaya cikabilecek eksiklikleri ucretsiz olarak gidereceğimizi garanti ediyoruz. Bazi ülkeri icin garanti sartlari bakimindan özel duzenlemelerGPCERlidir.Arzali parcalari onarma veya yenileri ile degistirme hakkinisakltutuyoruz. Deigiitrilmis parcalar firmamizin mülkiyetimize gelecektir.
- Uygun olmayan kullanimi veya muamelesi ve ayrica cihazın yetkili olmayan onarim atolyeleri tarafindan acilması garantinin sona ermesine neden olacaktr. Garanti disinda kalanlar:Dusme sonucunda mekanik hasarlar vs., su veya dioer sivilar ic kisma sizması, kesilmis veya hasar gormu kabolar, uygun olmayan asir yukler nedeniyle motor hasarlari ve mekanik hasarlar, orn. körür fircalari, matkap kovani, matkap kovani anahtarı, matkap mili gibi asinan parçalar, motorlar, sebeke kablosu, aküler, testere aynaları, taslama aynaları, toz Güvallı, genel aksesuarı (matkap ucu, keski vs.). Farkl asinan cihaz parçaları hakkundaki ayrintiları http://spareparts.kresseletktr.de altinda veya servis noktarinizin birinden alabilirsiniz.
- Garanti talepleri, ancak ekskliklerin (nakliye hasarlari da dahil) derhal bildirilmeleri durumnda kabul edilebilir. Garanti hizmetlerinin verilmesyle garanti suresi uzatilmaz.
- Eger garanti ihtiyaci ortaya cikarsa luften cihaz ile birlikte original faturayi bize veya ilgili alan servis noktasina yollayin.
- Tarafimizdan devralinan garanti sorumluluklari ile musterinin - özellikle degistirme, indirim veya para iadesi gibi tazminat taleperi - gibi diger tum istekleri mumkun olmayacaktir.
- Eger belirli bir sure icinde ortaya cikan eksiklikleri giderilememesi durumunda musteri kendi seconeigne gore indirim (Ucretin dusurulmesi) vyaicut re iadesi (Satis sozlesmesinin geri alinmasi) haklar mevcuttur.
- Bunlarin haricinde §§ 463, 480 satir 2, 635 BGB'ye gore soz verilen özelliklerin eksik olması durumunda tazminat talepleri de mümkındür.
- Madde 7 ve 8'e gore olusan yonetmelikler sadece Federal Almanya Cumhuriyeti icinGPCERlidir.
Teknik degisiklik hakki sakldir
AB Uygunluk Beyani
Uretici: KRESS-elektrik GmbH & Co. KG, Hechingerstrasse 48 D-72406 Bisingen Tel.: +49(0)7476 / 87-0
Isbu Beyanca, asagidaki urunun:
Urun tanimi: Sabit freze motoru
Tip tanimi: 530 FM, 800 FME, 1050 FME, 1050 FME-1
Seri numarası: 2010XXXXXX
Uretim yili: 2010
2006/42/EG sayili Makine yonetmeliğinin asaqidaki temel istemlerini kariladiğin beyan eder: Ek I, Madde 1.1.2, 1.1.3, 1.1.5, 1.3.2, 1.3.4 ve 1.5.1.
Tamamlanmamış makine, 2006/95/EGayoI Elektriklı İsletme Maddeleri ve 2004/108/EC/EMCayoI Elektromanyetik Uyumluluk yönemeliklerinin:tümduzenlemelerine uygundur.
Tamamlanmamiş makine, ançak, tamamlanmamiş makinye takilması gereken makinenin 2006/42/EG sayili Makine Yönetmelişi nin duzenlemelerine uygün olduğunun belirlenmis olması durumunda iletime alınabilir.
Uretici, tamamlanmamiş makineye ait özel belgeleri talep uzerine resmi makamlara elektronik ortamda vermekle yükūmludür. Makineye ait olan özel teknik belgeler, Ek VII Küsseldorf B'ye).*
Dokumantasyon yetkilisinin adi: Klemens Muller, Wolfgang Auch Dokumantasyon yetkilisinin adresi: Bkz. Üretici adresi
Bisingen,
Mart 2010
Tarih
CE-Uygunluk Beyannamesi
Urunun ilgili normlarla veya normatif dokumanlarla ortustugun kendi sorumluluğmuz altinda benz ediniz. CE
Teknik belgelerin bulundugunu benan ederiz: TF
CE: EN 60745-1
EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3
2006/42/EG, 2004/108/EG
