Tuotetyyppi	Langaton huonetermostaatti
Merkki	Siemens
Malli	REV24RF
Mitat (L x K x S)	85 x 85 x 30 mm
Paino	150 g
Virransyöttö	2 AA-paristoa (1,5 V)
Viestintätyyppi	Radiotaajuus (RF)
Lämpötilan säätöalue	5 °C - 35 °C
Tarkkuus	0,5 °C
Ohjelmointi	7 päivää, 4 aikaväliä päivässä
Näyttö	LCD taustavalolla
Päätoiminnot	Päivä/yö-tila, jäätymisenestotila, lomatila, viive, ikkunan avaus
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla. Älä käytä kemikaaleja.
Turvallisuus	Heikon akun ilmaisin, jäätymisenestosuoja
Kiinnitys	Seinäpohjaan mukana toimitetuilla tulpilla ja ruuveilla
Suojausluokka	IP20
Käyttölämpötila	0 °C - +50 °C
Korjattavuus	Paristot käyttäjän vaihdettavissa. Erityisiä varaosia ei saatavilla.

Usein kysytyt kysymykset - REV24RF SIEMENS

Kuinka lämpötila säädetään?

Paina + tai - -painikkeita lisätäksesi tai vähentääksesi haluttua lämpötilaa. Arvo vilkkuu ja vakiintuu automaattisen vahvistuksen jälkeen.

Kuinka aikavälit ohjelmoidaan?

Siirry ohjelmointivalikkoon pitämällä Prog-painiketta painettuna. Käytä nuolia valitaksesi päivän ja asettaaksesi halutut kytkentäajat.

Kuinka termostaatti yhdistetään vastaanottimeen?

Aseta vastaanotin oppimistilaan (katso sen ohje). Paina termostaatissa samanaikaisesti + ja - -painikkeita 5 sekunnin ajan, kunnes RF-symboli vilkkuu. Yhteys on muodostettu.

Mitä tehdä, jos näyttö ei syty?

Tarkista, että paristot on asennettu oikein ja ne ovat hyvässä kunnossa. Vaihda ne tarvittaessa. Varmista, että koskettimet ovat puhtaat.

Kuinka jäätymisenestotila aktivoidaan?

Paina Antigel-painiketta (tai pidä Mode painettuna), kunnes lumihiutale ilmestyy näyttöön. Lämpötila asettuu automaattisesti arvoon 5 °C.

Kuinka paristot vaihdetaan?

Avaa paristolokero termostaatin takana. Poista vanhat paristot ja aseta kaksi uutta AA-paristoa oikein päin. Sulje kansi.

Kuinka termostaatti palautetaan tehdasasetuksille?

Pidä + ja Prog -painikkeita samanaikaisesti painettuna 10 sekunnin ajan. Näyttö sammuu ja syttyy uudelleen tehdasasetuksilla.

Kuinka kello ja päivämäärä asetetaan?

Paina Horloge-painiketta (tai Set). Kellonaika vilkkuu. Säädä + ja - -painikkeilla. Paina uudelleen Horloge siirtyäksesi päivämäärään. Vahvista OK-painikkeella.

Termostaatti ei kommunikoi vastaanottimen kanssa, mitä tehdä?

Tarkista, että vastaanotin on jännitteellinen ja termostaatin paristot ovat uudet. Toista yhdistämistoimenpide. Pidä etäällä häiriölähteistä (metalli, suuret laitteet).

Kuinka termostaatti puhdistetaan?

Käytä pehmeää, hieman kosteaa liinaa (ei märkää) pinnan pyyhkimiseen. Älä käytä liuottimia tai hankaavia aineita. Vältä kosteuden pääsyä sisään.

KÄYTTÖOHJE REV24RF SIEMENS

Asennus- ja sijoittamisohjeet, REV24RF... ja RCR10/868

1 Laitteiden sijoittaminen

1.1 REV24RF... ja RCR10/868

- Molempien laitteiden sijoituspaikka on valittava niin, että lähetys ja vastaanotto on mahdollisimman häiriötöntä. Tästä syystä sekä REV24RF...n että RCR10/868:n osalta on huomioitava seuraavat seikat:

- Laitteita ei saa asentaa metallipinnoille

- Laitteita ei saa asentaa sähköjohtojen eikä sellaisten laitteiden kuten PC:t, televisiot, mikroaaltolaitteet jne. lähelle

- Laitteita ei saa asentaa suurten metallirakenteiden tai sellaisten rakenne-elementtien, joissa on tiheä metalliverkko, kuten erikoislasi tai erikoisbetoni, lähelle

- Säätimen/lähettimen ja vastaanottimen välinen etäisyys ei saa olla yli 20 m tai 2 kerrosta.

1.2 REV24RF... (säädin/lähetin)

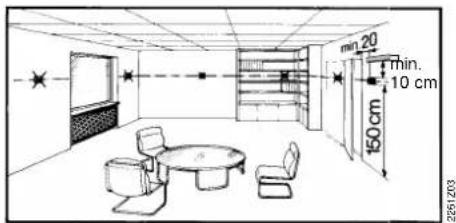

- REV24RF... tulisi sijoittaa pääoleskelutilaan (seinäasennus kuvan C mukaan, vapaa sijoitus tuen kanssa kuvan E mukaan).

- REV24RF...:n sijoituspaikka tulee valita niin, että anturi pystyy mittaamaan huoneilman lämpötilan mahdollisimman tarkasti, eikä se altistu suoralle auringonsäteilylle tai muille lämmön tai kylmän lähteille.

Sijoitusohje seinäasennuksessa:

• Vastaanotto- ja kytkentälaite tulisi mieluiten asentaa käyttäjän (esim. toimilaite) lähelle.
• Asennuspaikan täytyy olla kuiva ja roiskevedeltä suojattu.
• Laite voidaan asentaa useimpiin yleisesti kaupan oleviin uppoasennusrasioihin tai suoraan seinälle.

2 Tarkista johdotus

Katso liitännät kappaleesta "Kytkentäkaavio".

Huom!: Älä käytä johdinsäikeitä, vaan kokonaisia johtimia tai holkitettuja säikeitä.

3 Huomautuksia

• Paikallisia sähköasennusmääräyksiä on noudatettava.
• Jos referenssihuoneessa on patteritermostaatteja, ne täytyy säätää täysin avoimeen asentoon.
  • Ulkoinen johdonsuoja maks. C 16 A vaaditaan kaikissa tapauksissa
• Kun haluat testata radioyhteyden, paina REV24RF...:n takana olevaa TEST-painiketta.
• LED_1 palaa punaisena, jos RCR10/868:n vastaanottamat viestit ovat hyvin heikkoja tai käsittämättömiä, tai se ei vastaanota n. 65 minuutin aikana lainkaan ohjaussähkeitä. Katso tällöin, näkyykö REV24RF...:n näytöllä virheilmoitus.
• Niin kauan kuin RCR10/868 vastaanottaa ohjaussähkeet oikein,
• vastaanotin toimii normaalisti. Jos se ei vastaanota ohjaussähkettä oikein, rele pysyy viimeksi kytketyssä asennossa. Heti kun RCR10/868 vastanottaa jälleen virheettömän ohjaussähkeen REV24RF...:stä, vastaanotin alkaa jälleen toimia normaalisti.
• Jos RCR10/868 ei vastaanota 60 minuuttiin ohjaussähkeitä tai sähkeet ovat virheellisiä, rele päästää. Tämä kytkee ohjatun laitteen pois päältä. LED_1 palaa punaisena. Heti kun RCR10/868 vastanottaa jälleen virheettömän ohjaussähkeen REV24RF...stä, vastaanotin alkaa jälleen toimia normaalisti.
• Jos RCR10/868:aan tulee jännitekatko, rele kytkeytyy pois päältä.
• Jos REV24RF...:ään tulee toimintahäiriö, RCR10/868:n relettä voidaan ohjata manuaalisesti. Heti kun REV24RF... toimii jälleen normaalisti, sen ohjaussähkeet syrjäyttävät releen manuaalisen ohjauksen. Ohjauksen pällelekirjoitus voi kestää maks. 130 minuuttia.
• Paina siltauspainiketta 📊 kytkeäksesi releen manuaalisesti päälle tai pois. LED_1 indikoi manuaalisen ohjauksen vilkkumalla nopeasti. LED_2 palaa, kun Lx-L1 on suljettu (Lx-L2 auki). LED_2 on sammuneena, kun Lx-L1 on auki (Lx-L2 suljettuna).

- Seinäasennus kuvien B, C ja D mukaisesti

- Tuen kiinnitys kuvan E mukaisesti

6 Parhaan vastaanottopaikan etsiminen

a) Kytke RCR10/868 päälle.
b) Sijoita REV24RF... haluamaasi paikkaan. Testaa lähetysyhteys painamalla säätimen takana olevaa TEST-painiketta (ks. kuva N1).
c) Yhteyden laatu voidaan lukea REV24RF....:n näytöltä. Mitä suurempia lukujen 0...9 alla olevat palkit ovat, sitä parempi yhteys. Jos vain luvun 0 alla näkyy palkki, luotettavaa yhteyttä ei voida taata (ks. käyttöohje).

d) Vastaanottimen LED_1 indikoi yhteyden laadun (ks. kuva N2):

Punainen = riittämätön tai puuttuva yhteys Oranssi = hyvä

Vihreä = erinomainen

e) Jos yhteys ei ole riittävän hyvä, lyhennä huoneyksikön ja vastaanottimen välimatkaa. Toista testi.

7 Asenna RCR10/868 valmiiksi

a) Kytke verkkojännite pois päältä.
b) Merkitse RCR10/868:n sijaintipaikka.
c) Irrota tarvittaessa johdotus.
d) Asenna vastaanotin aiemmin merkittyyn paikkaan kuvien H...M mukaisesti, tee sen kaikki johdotukset ja sulje kotelo.
e) Kytke verkkojännite päälle.

Käyttöönotto, RF Set

1 REV24RF...:n päällekytkentä

- Irrota musta eristysliuska (kuva F). Heti kun eristysliuska on irrotettu pariston koskettimista, laite on toimintavalmis.

2 Käyttökielen valinta

• Käynnistettäessä näytön vasemmassa yläkulmassa näkyy säätimen tyyppi ja tekstirivillä näkyy juokseva tervetulotoivotusteksti "THANK YOU..." kaikilla käytettävissä olevilla kielillä.
• Paina jotain painiketta pysäyttääksesi näytön. Käyttökielen valinta alkaa vaihtoehdolla "ENGLISH" (tehdasasetus). Paina tai, kunnes haluamasi käyttökieli tulee esiin. Paina, tai siirrä liukukytkintä vahvistaaksesi valitsemasi kielen (katso myös kuva G).

3 RCR10/868:n väliaikainen asennus

• Jos mahdollista, asenna vastaanotin ensin väliaikaisesti (esim. kaksipuoleisella teipillä), jotta voit myöhemmin etsiä sille parhaan vastaanottopaikan.
• Tee RCR10/868:aan kaikki tarvittavat johdotukset. Toimi kuvien H...M mukaan (muista sulkea etukansi).

4 RCR10/868 ja REV24RF...

• Kytketty toisiinsa tehtaalla.
- Manuaalinen kytkentä: katso käyttöohje.

5 REV24RF...:n kiinnitys tai sijoitus

• Katso "REV24RF...:n ja RCR10/868:n asennusohjeet".
• Kiinnitä tai sijoita REV24RF... haluamaasi paikkaan: Irrota laite pohjaosasta kuvan A mukaisesti

REV24RF...:n konfigurointi ja toimintatestaus

1 Konfigurointi

1.1 DIP-kytkimet

△ ON / OFF 1 2

3

4

5

6

7

8

9

10

Katso

Katso1.1.1

Anturin kalibrointi ON

△

△

Pumpun jaksottaiskäyttö ON

1.1.5

Anturin kalibrointi OFF Pumpun

Jaksottaiskäyttö

OFF

▽

1.1.2

Asetusarvon rajoitus 16...35 °C

Käynnistyksen optimointi

1 h/°C

△

△

1.1.6

Asetusarvon rajoitus 3...35 °C

▽

△

▽

Käynnistyksen optimointi 1⁄4 h/°C

1.1.3

Lämpötilan näyttö °F

△

▽

△

Käynnistyksen optimointi 1⁄2 h/°C

Lämpötilan näyttö °C

▽

▽

▽

Käynn. optim. OFF

1.1.4

PID itseoppiminen

△

△

△

(Äähdytys ON)

1.1.7

PID 6

△

▽

▽

(Lämmitys ON)

PID 12

▽

△

△

Kvartsi

1.1.8

2-piste

▽

▽

▽

Radiokello

1.1.9

DIP-kytkinten resetointiKun yhden tai useamman DIP-kytkimen asentoa on muutettu, on tehtävä DIP-kytkinten resetointi painamalla DIP-kytkinten resetointipainiketta (ks. myös kuva 8). Muussa tapauksessa edellinen asetus jää voimaan!

1.1.9

Huom! Kaikkien DIP-kytkinten tehdasasetus on ▼ OFF

1.1.1 Anturin kalibrointi: DIP-kytkin 1

Aseta DIP-kytkin ON-asentoon, ja paina DIP-kytkinten resetointipainiketta: Näytölle ilmestyy CAL-symboli. Lämpötilan senhetkinen mittausarvo vilkkuu.

Painamalla + tai - anturi voidaan uudelleenkalibroida maks. ± 5 °C. Asetuksen tallentamiseksi aseta DIP-kytkin OFF-asentoon ja paina DIP-

kytkinten resetointipainiketta (ks. myös kuva ①).

1.1.2 Asetusarvon rajoitus: DIP-kytkin 2

DIP-kytkin ON: Asetusarvon rajoitus 16...35 °C

DIP-kytkin OFF: Asetusarvon rajoitus 3...35 °C

(tehdasasetus)

Tallenna asetus painamalla DIP-kytkinten resetointipainiketta.

1.1.3 Lämpötilan näyttö °C tai °F: DIP-kytkin 3

DIP-kytkin ON: Lämpötilan näyttö °F

DIP-kytkin OFF: Lämpötilan näyttö °C

(tehdasasetus)

Tallenna asetus painamalla DIP-kytkinten resetointipainiketta

(ks. myös kuva ②).

1.1.4 Säätötapa: DIP-kytkimet 4 ja 5

DIP-kytkin 4 ON ja 5 ON: PID itseoppiminen Kaikkien sovellusten adaptiivinen ohjaus.

DIP-kytkin 4 ON ja 5 OFF: PID 6 Nopeat säätöjärjestelmät paikoissa, joissa esiintyy suuria lämpötilavaihteluja.

DIP-kytkin 4 OFF ja 5 ON: PID 12 Normaalit säätöjärjestelmät paikoissa, joissa esiintyy normaaleja lämpötilavaihteluja.

DIP-kytkin 4 OFF ja 5 OFF: 2-piste Vaikeasti säädettäviin järjestelmiin; puhdas 2-pistesäädin, kytkentäero 0.5 °C (tehdasasetus).

Tallenna asetus painamalla DIP-kytkinten resetointipainiketta (ks. myös kuva ③).

1.1.5 Pumpun jaksottaiskäyttö: DIP-kytkin 6

Voidaan käyttää vain silloin, kun ohjataan kiertovesipumppua tai venttiiliä!

Toiminto suojaa pumppua tai venttiiliä kiinnjuuttumiselta pitempien poiskytkentäjaksjojen aikana. Pumpun jaksottaiskäyttö aktivoituu 24 tunnin välein klo 12:00 aina 3 minuutiksi kerrallaan (näytöllä näkyy pumpun käynnin aikana symboli ▲).

DIP-kytkin ON: Jaksottaiskäyttö ON DIP-kytkin OFF: Jaksottaiskäyttö OFF (tehdasasetus)

(ks. myös kuva)④

Tallenna asetus painamalla DIP-kytkinten resetointipainiketta.

1.1.6 Käynnistyksen optimointi: DIP-kytkimet 7 ja 8

Päällekytkennän optimoinnissa päällekytkentäpiste P.1 siirretään aikaisemmaksi siten, että asetusarvo saavutetaan haluttuna ajankohtana. Asetus riippuu säädettävästä järjestelmästä, ts. sen lämmönsiirtokyvystä (putkiverkosto, radiaattorit), rakennuksen ominaisuuksista (massa, eristykset) ja lämmitystehosta (kattilan teho, menoveden lämpötila).

(Ks. myōs kaavio kuvassa ⑤ / 1.1.6)

DIP-kytkin 7 ON ja 8 ON: 1 h/°C Hitaisiin säätöjärjestelmiin

DIP-kytkin 7 ON ja 8 OFF: ¼ h/°C Nopeisiin säätöjärjestelmiin

DIP-kytkin 7 OFF ja 8 ON: ½ h/°C Keskinopeisiin säätöjärjestelmiin

DIP-kytkin 7 OFF ja 8 OFF: OFF Pois toiminnasta (tehdasasetus)

Tallenna asetus painamalla DIP-kytkinten resetointipainiketta.

Kuvan ⑤ kaavion selitykset: T Lämpötila (°C)

t Päällekytkentäpisteen aikaistaminen (h)

TRx Huonelämpötilan oloarvo

Pon Lämmityksen optimoinnin aloituspiste

1.1.7 Lämmitys- tai jäähdytyskäyttö: DIP-kytkin 9

DIP-kytkin 9 ON: ⚙ Jäähdytys

DIP-kytkin 9 OFF: Lämmitys (tehdasasetus)

Tallenna asetus painamalla DIP-kytkinten resetointipainiketta

(ks. myōs kuva ⑥)

1.1.8 Radiokello: DIP-kytkin 10

Käytettävissä vain tyypeissä REV...DC (joissa on sisäänrakennettu DCF77-vastaanotin Frankfurtin aikasignaalin vastaanottoa varten).

DIP-kytkin ON: Kello toimii sisäänrakennetulla kvartsilla

DIP-kytkin OFF: DCF77:n aikasignaali Frankfurtista

Tallenna asetus painamalla DIP-kytkinten resetointipainiketta (ks. myös kuva ⑦).

1.1.9 DIP-kytkinten resetointi

Jos yhden tai useamman DIP-kytkimen asentoa on muutettu, on tehtävä DIP-kytkinten resetointi painamalla DIP-kytkinten resetointipainiketta.

Muussa tapauksessa edellinen asetus jää voimaan!

(Ks. myōs kuva ⑧)

2 Asiantuntijatasolle meneminen

Siirrä valintaliuku RUN-asentoon, ja paina painikkeita + ja - yhtä aikaa 3 sekunnin ajan. Vapauta painikkeet, ja paina 3 sekunnin sisällä yhtä aikaa painikkeita ja 3 sekunnin ajan, vapauta sen jälkeen ja pidä painiketta alhaalla vielä 3 sekunnin ajan. Asiantuntija-asetukset vapautuvat. Näytölle ilmestyy (RS-tyosiluva G).

Näytölle ilmestyy koodilla 00 alkava kielten valinta. Asiantuntija-asetuksissa navigointi tapahtuu painamalla Poistuminen asiantuntija-asetuksista tapahtuu painamalla käyttötavan valintapainiketta

Koodilista

Toimintolohko	Koodi	Nimi	Tehdasasetus	Oma asetuksesi
Tehdasasetukset	00	Kieli	Englanti
	01	Anturin kalibrointi	off
	02	2-pisteohjauksen kytkentäero	0.5 °C
LCD-optimointi	10	Valaisuaika	10 sekuntia
	11	Taustan kirkkkaus	0
	12	Kontrasti	0
Kellon asetukset	30	Aikavyöhyke Poikkeama Frankfurtin aikasignaalista (Keski-Euroopan aika CET) (ks. huomautus 1)	0 tuntia
	31	Kesäajan alku (ks. huomautus 2)	31.3. (31-03)
	32	Kesäajan loppu (ks. huomautus 3)	31.10. (31-10)

Huomautus 1: Jos radiokelloa ei ole tai sitä ei ole aktivoitu, tällä asetuksella ei ole vaikutusta.
Jos radiokello on aktiivinen, vastaanotettua Frankfurtin aikasignaalia siimretään koodin 30 (aikavyöhyke) asetuksen verran.
Huomautus 2: Jos radiokelloa ei ole tai sitä ei ole aktivoitu, ajan vaihto tapahtuu aina asetettua päivämäärää edeltävänä sunnuntaina klo 02:00. Jos radiokello on aktiivinen, ajan vaihtoa siirretään koodin 30 (aikavyöhyke) asetuksen verran.
Huomautus 3: Jos radiokelloa ei ole tai sitä ei ole aktivoitu, ajan vaihto tapahtuu aina asetettua päivämäärää edeltävänä sunnuntaina klo 03:00. Jos radiokello on aktiivinen, ajan vaihtoa siirretään koodin 30 (aikavyöhyke) asetuksen verran.

3 Toimintatestaus

a) Tarkista näyttö. Jos se ei toimi, tarkista laitteen asennus ja paristojen toiminta.
b) Valitse käyttötapa "jatkuva mukavuuskäyttö", ja lue näytöllä näkyvä lämpötila.
c) Aseta lämpötilan asetusarvo korkeammaksi kuin näytetty huonelämpötila (katso käyttöohje).
d) Releen ja sen välityksellä toimilaitteen täytyy kytkeytyä minuutin sisällä. Näytölle ilmestyy symboli ▲. Jos näin ei tapahdu:

• Tarkista toimilaite ja sen johdotus.
- Huonelämpötila on ehkä korkeampi kuin asetettu huonelämpötilan asetusarvo, tai jäähdytyskäytössä alhaisempi.

e) Aseta käyttötavan "jatkuva mukavuuskäyttö" huonelämpötilan asetusarvo haluamaasi arvoon.

f) Valitse haluamasi käyttötapa.

4 Resetointi

Käyttäjän määrittelemät asetukset:

Paina ○, ja+yhtä aikaa 3 sekunnin ajan:

Kaikki ohjelmointikytkimen eri asentoihin liittyvät lämpötila- ja aika-asetukset palautetaan oletusarvoihin (katso myös käyttöohjeen kappale

"Tehdasasetukset"). Asiantuntijatasolla tehdyt asetukset säilyvät muuttumattomina.

Kellon aloitusaika on 12:00, päivämäärän 01-01-08

(01 - tammikuu - 2008). Resetoinnin aikana näytön kaikki kentät syttyvät, jolloin niiden toiminta voidaan tarkistaa.

Kaikki käyttäjän määrittelemät asetukset sekä asiantuntijatasolla tehdyt asetukset:

Paina DIP-kytkinten resetointipainiketta sekä painikkeita ja yhtä aikaa 5 sekunnin ajan:

Resetoinnin jälkeen kaikki tehdasasetukset ladataan takaisin. Tämä koskee sekä ohjelmointikytkimen asetuksia että asiantuntijatason asetuksia.

Huomautuksia

• Säädin on luokiteltu ohjelmistoluokan A laitteeksi, ja se on tarkoitettu käytettäväksi ympäristössä, jonka likaantumisaste on normaali.
• REV24RF/SET on laiteyhdistelmä, johon kuuluu viikko-ohjelmalla ja radiolähettimellä varustettu huonelämpötilan säädin (REV24RF...) sekä vastaanotin (RCR10/868).
