REV24RF - Thermostat SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance sans fil
Marque	Siemens
Modèle	REV24RF
Dimensions (L x H x P)	85 x 85 x 30 mm
Poids	150 g
Alimentation	2 piles AA (1,5 V)
Type de communication	Radiofréquence (RF)
Plage de réglage de température	5 °C à 35 °C
Précision	0,5 °C
Programmation	7 jours, 4 plages horaires par jour
Affichage	LCD avec rétroéclairage
Fonctions principales	Mode jour/nuit, mode antigel, mode vacances, temporisation, ouverture de fenêtre
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Indicateur de batterie faible, protection antigel
Fixation	Sur socle mural avec chevilles et vis fournies
Indice de protection	IP20
Température de fonctionnement	0 °C à +50 °C
Réparabilité	Piles remplaçables par l'utilisateur. Aucune pièce détachée spécifique disponible.

FOIRE AUX QUESTIONS - REV24RF SIEMENS

Comment régler la température ?

Appuyez sur les touches + ou - pour augmenter ou diminuer la température souhaitée. La valeur clignote puis se fixe après validation automatique.

Comment programmer des plages horaires ?

Accédez au menu de programmation en maintenant la touche Prog enfoncée. Utilisez les flèches pour sélectionner le jour et régler les heures de commutation souhaitées.

Comment associer le thermostat au récepteur ?

Mettez le récepteur en mode apprentissage (voir sa notice). Sur le thermostat, appuyez simultanément sur les touches + et - pendant 5 secondes jusqu'à ce que le symbole RF clignote. La liaison est établie.

Que faire si l'écran ne s'allume pas ?

Vérifiez que les piles sont correctement installées et en bon état. Remplacez-les si nécessaire. Assurez-vous que les contacts sont propres.

Comment activer le mode antigel ?

Appuyez sur la touche Antigel (ou maintenez Mode enfoncé) jusqu'à l'affichage du flocon de neige. La température se réglera automatiquement à 5 °C.

Comment remplacer les piles ?

Ouvrez le compartiment à piles au dos du thermostat. Retirez les piles usagées et insérez deux piles neuves AA en respectant la polarité. Refermez le couvercle.

Comment réinitialiser le thermostat ?

Maintenez les touches + et Prog enfoncées simultanément pendant 10 secondes. L'écran s'éteint puis se rallume avec les réglages d'usine.

Comment régler l'heure et la date ?

Appuyez sur la touche Horloge (ou Set). L'heure clignote. Utilisez + et - pour ajuster. Appuyez à nouveau sur Horloge pour passer à la date. Validez avec OK.

Le thermostat ne communique pas avec le récepteur, que faire ?

Vérifiez que le récepteur est sous tension et que les piles du thermostat sont neuves. Rappelez la procédure d'association. Éloignez les sources d'interférences (métal, gros appareils).

Comment nettoyer le thermostat ?

Utilisez un chiffon doux légèrement humide (pas mouillé) pour essuyer la surface. N'utilisez pas de solvants ni de produits abrasifs. Évitez toute entrée d'humidité.

MODE D'EMPLOI REV24RF SIEMENS

fr Instructions d'installation

Indications pour le montage REV24RF.. et RCR10/868

1 Emplacement des appareils

1.1 REV24RF.. et RCR10/868

- Choisir un emplacement présentant le moins d'obstacles possible à l'émission et la réception. Respecter les points suivants tant pour le REV24RF.. que pour le RCR10/868 :

- éviter les surfaces métalliques

- éviter la proximité des câbles électriques ou d'appareils tels que PC, téléviseurs, fours à micro-ondes etc.

• Eviter de placer l'appareil derrière des composants métalliques de grande taille susceptibles de faire écran à la réception, ou des éléments de construction comportant un grillage métallique à mailles serrées (vitre/béton spécial).
• La distance entre le régulateur/émetteur et le récepteur ne doit pas dépasser 20 m ou 2 étages.

1.2 REV24RF.. (régulateur/émetteur)

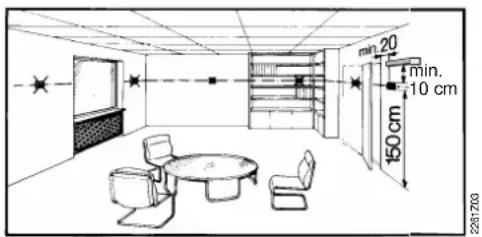

• Le REV24... doit être monté dans la pièce de séjour principale (montage mural Fig. C, montage libre Fig. E avec le support).
• Pour que la mesure de la température de l'air dans la pièce ne soit pas faussée, monter l'appareil à un endroit à l'abri du rayonnement solaire ou d'autres sources de chaleur ou de froid.

Indication pour le montage mural:

2281709

1.3 RCR10/868 (récepteur)

• Monter le récepteur de préférence à proximité de l'appareil de chauffage à commander (par exemple chaudière).
• Le montage doit s'effectuer dans un endroit sec, à l'abri de toute projection d'eau.
• L'appareil s'adapte sur la plupart des boîtes à encastrer, ou se monte directement sur le mur

2 Vérification du câblage

Les raccordements sont indiqués dans le chapitre "Schéma de raccordement".

Remarque: ne pas utiliser de câble plat, uniquement du câble plein ou du câble plat avec embouts prémontés

3 Remarques

• Respecter les prescriptions locales pour les installations électriques.
- Si des vannes thermostatiques sont installées dans la pièce de référence, elles doivent être ouvertes au maximum
- Une protection externe en amont par disjoncteur C 16 A max. est nécessaire dans tous les cas.
- Pour tester la liaison radio, appuyez sur la touche Test à l'arrière du REV24RF..
- La LED_1 s'allume en rouge en cas de défaut de réception par le RCR10/868 (télégrammes de commande très affaiblis, incompréhensibles, ou absence de réception pendant environ 65 minutes). Veuillez vérifier alors si aucun message d'erreur n'est affiché sur le REV24RF..
- Tant que la réception est correcte, le récepteur fonctionne normalement. Si un télégramme de commande n'est pas reçu correctement, le relais reste dans la dernière position commandée. Dès que le RCR10/868 reçoit correctement les signaux du REV24RF..., il fonctionne à nouveau normalement.
- Si le RCR10/868 ne reçoit pas de télégramme de commande pendant 60 minutes, le relais se coupe.. L'appareil commandé est alors arrêté. La LED_1 s'allume en rouge Dès que le RCR10/868 reçoit correctement les signaux du REV24RF., il fonctionne à nouveau normalement.
- En cas de coupure de courant sur le récepteur, le relais est coupé.
- En cas de défaillance du REV24RF..., il est possible de commander manuellement le relais du RCR10/868. Dès que le REV24RF... recommence à fonctionner, ses télégrammes de commande remplacent la commande manuelle du relais. Cette opération peut durer jusqu'à 130 minutes
- Appuyez sur la touche de dérogation pour enclencher et déclencher manuellement le relais. La LED_1 clignote rapidement pour signaler la commande manuelle. La LED_2 s'allume lorsque Lx-L1 est fermé (Lx-L2 ouvert). La LED_2 est éteinte si Lx-L1 est ouvert (Lx-L2 fermé)

Mise en service du kit RF

1 Mise en marche du REV24RF..

• Retirer la bande isolante noire (Figure. F); l'appareil est prêt à fonctionner

2 Sélection de langue

• Au démarrage, le type du régulateur s'affiche en haut à gauche de l'écran, et le message de bienvenue MERCI... défile dans la ligne de texte, dans toutes les langues disponibles
• Appuyez sur une touche quelconque pour interrompre le défilement du texte de bienvenue. La langue proposée par défaut est "ENGLISH". Appuyer sur la touche + ou - jusqu'à ce que la langue souhaitée apparaissé. Appuyez sur r ^e ou déplacez le curseur pour valider la langue sélectionnée (voir aussi Fig. G).

3 Montage provisoire du RCR10/868

• Il est souhaitable de monter d'abord le récepteur provisoirement (avec de l'adhésif double face, par exemple) pour déterminer la meilleure position de réception.
• Câbler entièrement le RCR10/868. Procéder comme indiqué Fig. H à M (fermer le capot)

4 RCR10/868 et REV24RF..

• La liaison entre les deux appareils est déjà préconfigurée en usine
• Pour effectuer une liaison manuelle, reportez-vous au mode d'emploi

5 Montage ou pose du REV24RF..

• Cf. "Indications pour le montage REV24RF... et RCR10/868
- Monter ou poser le REV24RF .. à l'endroit souhaité Retirer l'appareil de son socle, procéder comme indiqué Fig. A. - pour le montage mural, Fig. B, C et D - pour la pose, Fig. E

6 Choix du meilleur emplacement pour la réception

a) Enclencher le RCR10/868
b) Poser le REV24RF .. à l'endroit souhaité Appuyer sur la touche TEST à l'arrière du régulateur pour tester la liaison radio (cf. Fig. N1)
c) La qualité de la liaison radio est indiquée à l'écran du REV24RF... Plus la barre située sous les chiffres 0... 9 est longue, meilleure est la force de réception du signal. Si la barre n'apparaît que sous le chiffre 0, c'est que la liaison n'est pas fiable (cf. Mode d'emploi)

8.3.5.7.9

■

insuffisante

0.3.5.7.9

1

suffisante

8.3.5.7.9

......

bonne

8.3.5.7.9

10 11 12 13 14 15 16 17 18

très bonne

d) La LED_1 du récepteur signale la qualité de la liaison radio (cf. Fig. N2):

Rouge = liaison insuffisante ou absente
orange = bonne
Vert = très bonne

e) Si la réception est mauvaise, réduisez la distance entre le régulateur et le récepteur.

Recommencez le test.

7 Montage définitif du RCR10/868

a) Couper l'alimentation
b) Marquer l'emplacement du RCR10/868
c) Débrancher au besoin le câblage
d) Monter le récepteur à l'endroit préalablement repéré conformément aux figures H à M, le câbler et fermer le boîtier.
e) Mettre sous tension.

Configuration et contrôle de fonctionnement du REV24RF..

1 Configuration

1.1 Commutateurs DIP

△ ON / □ OFF 1 2 3

4

5

6

7

8

9

10

Voir

Voir 1.1.1

Calibrage de la sonde activé

△

△

Relance périodique des pompes EN

1.1.5

Calibrage de la sonde désactivé

▽

▽

Relance périodique des pompes HORS

1.1.2

Limitation de consigne 16...35 °C

△

△

△

Optimisation du démarrage: 1 h/°C

1.1.6

Limitation de consigne 3...35 °C Optimisation du démarrage: 1/4 h/°C

△

▽

1.1.3

Affichage de la température °F

△

▽

△

Optimisation du démarrage: 1/2 h/°C

Affichage de la température °C

▽

▽

▽

Optimisation du démarrage: Arrêt

1.1.4

auto-adaptation PID

△

△

△

(refroidissement en marche)

1.1.7

PID 6

△

▽

▽

(chauffage en marche)

PID12

▽

△

△

Quartz

1.1.8

2-Point

▽

▽

▽

Horloge radio

1.1.9

Touche Reset de réinitialisation des commutateurs DIPLorsque la position d'un ou plusieurs commutateurs DIP a été modifiée, il faut obligatoirement réinitialiser les commutateurs en appuyant sur la touche Reset de réinitialisation des commutateurs DIP (voir aussi Fig. 8). Sinon, le réglage précédent reste actif!

1.1.9

Remarque: tous les commutateurs DIP sont réglés d'usine sur ▼OFF

1.1.1 Calibrage de la sonde: commutateur DIP 1

Placer le commutateur DIP sur ON et appuyer sur la touche Reset de réinitialisation des commutateurs DIP :

CAL s'affiche à l'écran. La température mesurée clignote.

Appuyer sur + ou - pour recalibrer la sonde de ± 5 °C max. Pour enregistrer votre sélection, placez le commutateur DIP sur OFF et appuyez sur la touche Reset de réinitialisation des commutateurs DIP (voir aussi Fig. 1).

1.1.2 Limitation de consigne : commutateur DIP 2

Commutateur DIP ON : Limitation de consigne 16...35 °C

Commutateur DIP OFF: Limitation de consigne 3...35 °C (réglage d'usine)

Appuyez sur la touche Reset de réinitialisation des commutateurs DIP pour enregistrer votre sélection.

1.1.3 Affichage de la température en °C ou °F : commutateur DIP 3

Commutateur DIP ON : Affichage de la température en °F

Commutateur DIP OFF: Affichage de la température en °C (réglage d'usine)

Appuyez sur la touche Reset de réinitialisation des commutateurs DIP pour enregistrer votre sélection (voir aussi Fig. 2).

1.1.4 Comportement de réglage: commutateurs DIP 4 et 5

Auto-adaptation pour toutes les applications.

Commutateurs DIP 4 ON et 5 OFF: PID 6

Boucle de régulation rapide pour installations sujettes à des variations de température importantes.

Commutateurs DIP 4 OFF et 5 ON: PID 12

Boucle de régulation normale, pour installations sujettes à des variations de température ordinaires.

Commutateurs DIP 4 OFF et 5 OFF 2-Point

Boucle de réglage difficile, régulateur purement tout ou rien avec différentiel de 0,5 °C (réglage d'usine)

Appuyez sur la touche Reset de réinitialisation des commutateurs DIP pour enregistrer votre sélection (voir aussi Fig. ③).

1.1.5 Relance périodique de la pompe: commutateur DIP 6

Uniquement si une pompe de circulation ou une vanne est commandée !

Cette fonction évite un grippage éventuel de la pompe ou de la vanne durant les périodes d'arrêt prolongé. La pompe est relancée toutes les 24 heures à 12 heures pendant 3 minutes (l'écran affiche le symbole ▲).

Commutateur DIP ON : relance périodique enclenchée

Commutateur DIP OFF: relance périodique arrêtée (réglage d'usine)

(Voir aussi Fig. 4)

Appuyez sur la touche Reset de réinitialisation des commutateurs DIP pour enregistrer votre sélection.

1.1.6 Optimisation du démarrage: commutateurs DIP 7 et 8

L'optimisation avance l'heure du point d'enclenchement P.1 de telle sorte que la consigne réglée soit atteinte au moment voulu. Le réglage dépend de la boucle à régler, c'est-à-dire de la transmission de chaleur (réseau de canalisations, corps de chauffe), du comportement du bâtiment (masse, isolation) et du pouvoir calorifique (puissance de la chaudière, température de départ). (Voir aussi le schéma Fig. ⑤ / 1.1.6)

Commutateurs DIP 7 ON et 8 ON: 1 h/°C pour boucles de régulation lentes Commutateurs DIP 7 ON et 8 OFF: 1/4 h/°C pour boucles de régulation rapides Commutateurs DIP 7 OFF et 8 ON: 1/2 h/°C pour boucles de régulation usuelles

Commutateurs DIP 7 OFF et 8 OFF : OFF Hors, inactive (réglage d'usine) Appuyez sur la touche Reset de réinitialisation des commutateurs DIP pour enregistrer votre sélection.

Légende du diagramme :

T Température (°C)

t Avance du point d'enclenchement (h)

TRx Température ambiante mesurée

Pon Point de départ de l'optimisation

1.1.7 Régime de chauffage ou de refroidissement: commutateur DIP 9

Commutateurs DIP 9 ON : ⚙️ Refroidissement

Commutateurs DIP 9 OFF: ⚪ Chauffage (réglage d'usine)

Appuyez sur la touche Reset de réinitialisation des commutateurs DIP pour enregistrer votre sélection(Voir aussi Fig. 6).

1.1.8 Horloge radio: commutateur DIP 10

Uniquement avec le récepteur intégré DCF77 pour la réception du signal de l'horloge de Francfort.

Commutateur DIP ON : L'heure est fournie par l'horloge interne à quartz

Commutateur DIP OFF: Signal temporel DCF77 de Francfort Appuyez sur la touche Reset de réinitialisation des commutateurs DIP pour enregistrer votre sélection (Voir aussi Fig. ⑦).

1.1.9 Touche de réinitialisation des commutateurs

Lorsque la position d'un ou plusieurs commutateurs DIP a été modifiée, il faut réinitialiser les commutateurs en appuyant sur la touche Reset de réinitialisation des commutateurs DIP.

Sinon, le réglage précédent reste actif!

(Voir aussi Fig. 8)

2 Accès aux réglages Chauffagiste

Positionner le curseur de sélection sur RUN et appuyer simultanément sur + et pendant 3 secondes, relâcher les touches et dans un délai de 3 secondes, appuyer simultanément sur ○ et pendant trois secondes, relâcher et appuyer sur ○ pendant 3 secondes supplémentaires. Les réglages Chauffagiste sont libérés. Appuyez sur l'afficheur (Voir aussi Fig. G). Le premier code, 00, s'affiche pour la sélection de langue. Navigation dans les réglages Chauffagiste avec + ou - Valider le réglage avec □. Appuyez sur la touche de sélection de régime ○, pour quitter les réglages Chauffagiste.

Liste de code

Bloc de fonction	Code	Nom	Réglage d'usine	Votre réglage
Réglages de base	00 Langue Anglais
	01 Calibrage de la sonde off
	02 Différentiel	0,5 °C
Réglages LCD	10 Temps d'éclairage	10 secondes
	11 Rétro-éclairage	0
	12 Contraste	0
Réglage de l'heure	30	Zone horaireDéviation par rapport au signal de l'horloge de Francfort (heure d'Europe centrale - MEZ) (Voir remarque 1)	0 heures
	31	Début de l'heure d'été (Voir remarque 2)	31 mars (31-03)
	32	Fin de l'heure d'été (Voir remarque 3)	31 octobre (31-10)

Remarque 1: Ce réglage est sans effet si l'horloge radio est absente ou inactive.
Si l'horloge radio est active, le signal de Francfort qu'elle reçoit est décalé de la valeur réglée sous le code 30 (zone horaire).
Remarque 2: Si l'horloge radio est absente ou inactive, le changement d'heure a toujours lieu à 02:00 le dimanche avant la date réglée.
Si l'horloge radio est active, le changement d'heure est décalé de la valeur réglée sous le code 30 (zone horaire).
Remarque 3: Si l'horloge radio est absente ou inactive, le changement d'heure a toujours lieu à 03:00 le dimanche avant la date réglée.
Si l'horloge radio est active, le changement d'heure est décalé de la valeur réglée sous le code 30 (zone horaire).

3 Contrôle des fonctions

a) Vérifiez l'affichage. Si l'écran reste vide, vérifiez que les piles sont en place et fonctionnent
b) Régime "Confort en permanence", lire la température affichée
c) Régler une consigne de température plus haute que la température ambiante affichée (cf. Mode d'emploi)
d) Le relais, et donc l'organe de réglage doivent commuter après une minute au plus tard. Le symbole ▲ s'affiche. Sinon :

• Vérifiez l'organe de réglage et le câblage
- La température ambiante est peut être supérieure (en régime chauffage) ou inférieure (en régime refroidissement) à la consigne réglée.

e) Régler la consigne de température du régime "Confort en permanence" à la valeur souhaitée

f) Sélectionner le régime souhaité.

4 Réinitialisation

Réglages personnalisés uniquement:

Appuyez simultanément sur ○, + et pendant 3 secondes :

Tous les réglages d'heure et de température effectués via le curseur retournent aux valeurs par défaut (Voir aussi section "Réglages d'usine" du mode d'emploi). Les réglages "Chauffagiste" restent inchangés).

L'heure commence à 12:00, la date au 01-01-08

(01 janvier 2008). Pendant le temps de réinitialisation, tous les champs de l'afficheur s'allument, ce qui permet de vérifier leur fonctionnement.

Réglages personnalisés et réglages Chauffagiste :

Appuyer simultanément sur les touches Reset (cf. Fig.8) et pendant 5 secondes :

Après réinitialisation, tous les réglages d'usine sont rechargés. Ceci vaut autant pour le curseur de sélection que pour les réglages Chauffagiste..

Remarques

• Le régulateur fait partie de la classe A des logiciels et est prévu pour fonctionner dans un environnement présentant un degré d'encrassement normal.
• Le REV24...RF/SET est un kit d'appareils comprenant un régulateur électronique de température ambiante avec une horloge hebdomadaire, un émetteur (REV24RF..) et un récepteur (RCR10/868)
