Tuotetyyppi	Kannettava tietokone
Merkki	Dell
Malli	Latitude C810
Suoritin	Intel Pentium III tai Celeron jopa 1.2 GHz
Muisti	128 Mt - 512 Mt SDRAM
Tallennustila	20 Gt - 40 Gt IDE-kiintolevy
Näyttö	14.1 tuuman tai 15 tuuman XGA TFT (1024x768)
Grafiikka	ATI Mobility Radeon tai Intel 815EM
Käyttöjärjestelmä	Windows 98 SE / Windows 2000 / Windows XP
Akku	Litiumioni 6-kenno (tyypillisesti 2-3 tuntia)
Paino	Noin 6.5-7.5 lbs (2.9-3.4 kg)
Mitat	12.5 x 10.5 x 1.5 tuumaa (318 x 267 x 38 mm)
Liitännät	USB 1.1 (2), Sarja, Rinnakkais, VGA, PS/2, Ääni sisään/ulos
Langaton	Valinnainen 802.11b mini-PCI-kortti
Ääni	AC97-ääni, Sisäänrakennetut kaiuttimet ja mikrofoni
Optinen asema	CD-ROM tai DVD-ROM (valinnainen)
Modeemi	56K V.90 PCI-modeemi
Ethernet	10/100 Mbps Fast Ethernet
Virtalähde	AC-sovitin 65W, Syöttö 100-240V
Huolto	Helposti saavutettavat muisti- ja kiintolevyosastot
Turvallisuus	Kensington-lukituspaikka, BIOS-salasanatuki
Korjattavuus	Käyttäjän vaihdettava RAM, kiintolevy, akku ja näppäimistö

Usein kysytyt kysymykset - Latitude C810 DELL

Kuinka päivitän RAM-muistin Dell Latitude C810:ssä?

Päivittääksesi RAM-muistin, etsi muistiosasto kannettavan tietokoneen pohjasta. Irrota ruuvi, liu'uta kansi auki ja aseta yhteensopiva SDRAM SODIMM -moduuli (enintään 512 Mt yhteensä).

Kuinka vaihdan kiintolevyn?

Sammuta kannettava, irrota akku, ja ruuvaa sitten kiintolevyn kansi pohjasta. Liu'uta vanha asema ulos ja korvaa se uudella 2.5 tuuman IDE -kiintolevyllä.

Kuinka nollaan BIOS-salasanan?

Jos unohdit BIOS-salasanan, saatat joutua irrottamaan CMOS-pariston emolevyltä tai käyttämään pääsalasanaa (jos asetettu). Vaihtoehtoisesti ota yhteys teknikkoon.

Voinko yhdistää Latitude C810:n Wi-Fiin?

Kyllä, jos varustettu valinnaisella 802.11b mini-PCI -langattomalla kortilla. Voit käyttää myös USB Wi-Fi -sovitinta.

Kuinka puhdistan kannettavan turvallisesti?

Käytä pehmeää, nukkaamatonta liinaa, joka on kevyesti kostutettu vedellä tai isopropyylialkoholilla. Vältä nesteen suihkuttamista suoraan. Puhdista näyttö kuivalla mikrokuituliinalla.

Miksi Latitude C810 ei käynnisty?

Tarkista, että AC-sovitin on kunnolla kytketty ja akussa on virtaa. Kokeile irrottaa akku ja käynnistää vain verkkosovittimella. Jos edelleen ei virtaa, emolevy saattaa olla viallinen.

Kuinka pääsen BIOS-asetuksiin?

Käynnistä kannettava uudelleen ja paina F2 toistuvasti Dellin alkuruudun aikana päästäksesi BIOS-asetuksiin. Käytä nuolinäppäimiä navigointiin.

Mitä käyttöjärjestelmiä tuetaan?

Latitude C810 tukee Windows 98 SE:tä, Windows 2000:a ja Windows XP:tä. Linux-jakelut kuten Ubuntu saattavat toimia rajoitetuilla ajureilla.

Kuinka suoritan tehdaspalautuksen?

Jos sinulla on palautus-CD, käynnistä siitä ja seuraa näytön ohjeita. Muussa tapauksessa käytä Dell-apuohjelmaosiota painamalla Ctrl+F11 käynnistyksen aikana.

Mistä löydän varaosia?

Tarkista verkkokauppapaikat kuten eBay käytetyille osille tai ota yhteys Dellin varaosapalveluun. Yleisiä osia ovat akut, laturit ja kiintolevyt.

KÄYTTÖOHJE Latitude C810 DELL

Huomautukset, varoitukset ja laitteistovaroitukset

HUOMAUTUS: Huomautukset ovat tärkeitä tietoja, joiden avulla voit käyttää tietokonetta paremmin.

LAITTEISTOVAROITUS: Laitteistovaroitukset ovat varoituksia tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan menettää. Niissä kerrotaan myös, miten nämä tilanteet voidaan välttää.

VAROITUS: Varoituksissa kerrotaan mahdollisista vaaratilanteista, joista saattaa aiheutua mahdollisesti vakava loukkaantuminen, ellei varotoimenpiteitä noudateta.

Tämän asiakirjan tiedot voivat muuttua ilman erillistä ilmoitusta.

© 2001 Dell Computer Corporation. Kaikki oikeudet pidätetään.

Tämän tekstin kaikenlainen kopioiminen ilman Dell Computer Corporationin kirjallista lupaa on jyrkästi kielletty.

Tekstissä käytetyt tavaramerkit, Dell, DELL-logo, Latitude, TrueMobile, AccessDirect ja DellWare ovat Dell Computer Corporationin tavaramerkkejä. Intel ja Pentium ovat Intel Corporationin rekisteröityjä tavaramerkkejä. Microsoft ja Windows ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä.

Muut tekstissä mahdollisesti käytetyt tavaramerkit ja tuotenimet viittaavat joko merkkien ja nimien haltijoihin tai näiden tuotteisiin. Dell Computer Corporation kieltää omistusoikeutensa muihin kuin omiin tavaramerkkeihinsä ja tuotenimiinsä.

Tämä tuote sisältää tekijänoikeuksien suojausteknologiaa, jota suojaavat eräiden Macrovision Corporationin ja muiden oikeudenomistajien omistamien yhdysvaltalaisten patenttien ja muiden immateriaalisten oikeuksien menetelmävaateet. Tämän tekijänoikeuksien suojausteknologian käytön on oltava Macrovision Corporationin valtuuttamaa. Lisäksi se on tarkoitettu vain kotikäyttöön ja muuhun rajoitettuun katseluun, ellei Macrovision Corporation valtuuta muuhun. Ohjelmakoodin purkaminen tai takaisinkääntäminen on kielletty.

Kesäkuu 2001 P/N 2E409 Rev. A00

Dell™ Latitude™ Järjestelmätiedot

Kannettavan Dell Latitude -tietokoneen lisävarustelaatikko sisältää suppeat painetut ohjeet. Tämä asiakirja sisältää Dell-tietokoneen aloitusoppaan, turvallisuusohjcct, tictoja tictokonetta koskevista määräyksistä, takuuticdot sekä tietoja muista käytettävissä olevista Dellin asiakirjoista.

Muut asiakirjat

- Aloitusopas, jossa on vaiheittaiset ohjeet tietokoneen kytkentöjen tekemistä varten.

HUOMAUTUS: Aloitusopasta ei toimiteta pakkauksen mukana kaikissa maissa.

- Tietokoncesi ja oheislaitteiden User's Guide -käyttöoppaat sisältävät tietoja tietokoneen käytöstä, osien, kuten muistimoduulien asentamisesta, laiteohjainten ja apuohjelmien määrittämisestä, järjestelmän asetusohjelman käytöstä sekä oheislaitteiden käytöstä. Voit lukca kiintolevyllesi tallenncttuja sähköisiä ohjcita kaksoisnapsauttamalla työpöydällä olevaa Käyttöoppaat-kuvaketta tai valitscmalla Käynnistä-valikosta Käyttöoppaat-vaihtochdon.

- Tictokoncen mukana toimitetaan toisinaan asiakirjojen päivityksiä, joissa kerrotaan tictokoncen tai ohjelmiston muutoksista. Luc nämä päivitysasiakirjat ennen muiden asiakirjojen lukemista, koska päivityksissä on yleensä uusimmat tiedot.

- Käyttöjärjestelmän dokumentaatio (jos olet tilannut käyttöjärjestelmän Delliltä).

Webissä olevat asiakirjat

Voit hakea kiintolevyllä olevien asiakirjojen uusimmat versiot sekä muita vianetsintäohjeita tukisivustosta, jonka osoite on http://support.dell.com.

Turvallisuusohjeet ja EMC-tiedot: Kannettavat tietokoneet

Seuraavassa määritellään turvallisuusohjeissa ja EMC-tiedoissa (Electromagnetic Compatibility) käytettyjen symbolien merkitys.

Huomautus: Varoitus

Sähköiskun vaara

Räjähdysvaara Lentokone

Palon syttymisvaara Täm

ninaisuuden käyttö lentokoneessa saattaa olla kielletty

Turvallisuusohjeet

Yleistä

• Älä yritä huoltaa tietokonetta itse, jos et ole valtuutettu huoltohenkilö. Noudata asennusohjeita huolellisesti.
• Jos liität virtalähteen jatkojohtoon, varmista, että jatkojohtoon kytkettyjen laitteiden yhteinen virrankulutus ei ylitä jatkojohdon suurinta sallittua virtaa.

- Älä työnnä esincitä tietokoneen ilma-aukkoihin tai muihin aukkoihin. Vieraan esineen aiheuttama oikosulku laitteen sisällä voi aiheuttaa sähköiskun tai palovaaran.

- Ascta virtalähde avoimeen paikkaan (csimerkiksi pöydälle tai lattialle) silloin, kun se on käytössä tai kun akkua ladataan. Älä peitä virtalähdettä papereilla tai muilla tavaroilla, jotka haittaavat jäähdytystä. Älä kytke kuljetuskotelossa olevaa virtalähdettä sähköverkkoon.

- Älä pidä tietokonetta pitkiä aikoja paljasta ihoa vasten. Alustan pintalämpötila kasvaa normaalin käytön aikana (varsinkin verkkovirtaa käytcttäcssä). Pitkäaikainen ihokosketus voi tuntua cpämukavalta tai johtaa jopa palovammaan.

- Älä käytä tietokonctta märässä ympäristössä, esimerkiksi uima-altaan, kylpyammeen tai pesualtaan lähellä tai kosteassa kellarissa.

- Jos tietokoneessasi on sisäinen modeemi tai valinnainen PC-korttimodccmi, irrota modcemin kaapcli ukonilman lähestyessä, jotta tietokone olisi turvassa puhelinlinjan kautta tulevilta sähköpurkauksilta.

- Jotta välttyisit sähköiskun vaaralta, älä kytke tai irrota johtoja tai suorita laitteelle huolto- tai ascnnustoimenpitcitä ukonilman aikana. Älä käytä tietokonetta ukonilman aikana, paitsi jos kaikki kaapelit on irrotettu ja tietokone toimii akun varassa.

- Jos tictokoncessasi on modecemi, modecmissa käytettävän kaapelin tulisi olla vähintään kokoa 26 AWG (American wire gauge). Lisäksi kaapelissa tulisi olla l'CC-yhteensopiva RJ-11-liitin.

- PC-kortit voivat lämmetä voimakkaasti normaalikäytössä. Noudata varovaisuutta, kun poistat PC-kortin, joka on ollut jatkuvassa käytössä pitkän aikaa.

- Katkaise virta ennen tietokoneen puhdistamista. Puhdista tictokone puhtaalla, vedellä kostutctulla liinalla. Älä käytä puhdistusnesteitä tai aerosoleja. Ne saattavat sisältää palavia aineita.

Virta (Turvallisuusohjeet, jatkoa)

- Käytä ainoastaan tässä tietokoneessa käytettäväksi hyväksyttyä Dellin virtalähdettä. Muuntyyppisten virtalähteiden käytöstä voi scurata räjähdyksen tai palon syttymisen vaara.

- Ennen kuin kytket tietokoneen pistorasiaan, varmista, että virtalähteen jännite ja taajuus vastaavat käytettävissä olevaa verkkovirtaa.

- Katkaise tietokoneen sähkövirta poistamalla akku ja irrottamalla virtalähteen liitin pistorasiasta.

- Vältä sähköiskuja kytkemällä virtalähde ja lisälaitteiden virtajohdot maadoitettuihin pistorasioihin. Johdoissa saattaa olla maadoitetut liittimet. Älä poista maadoitusta esimerkiksi sovitusliittimillä. Jos käytät jatkokaapelia, käytä oikeantyyppistä kaapelia, joka sopii virtakaapeliin.

- Varmista, että virtalähteen johdon päällä ei ole esineitä ja että johto on sellaisessa paikassa, jossa siihen ei voi kompastua tai sitä ci voi talloa.

- Jos käytät jakojhtoa, ole varovainen kytkiessäsi virtalähteen virtakaapelin johtoon. Joissakin johdoissa liitin on mahdollista kytkeä väärin. Jos virtajohdon liitin kytketään väärin, tietokoncelle saattaa aiheutua pysyviä vahinkoja. Lisäksi aiheutuu sähköiskun tai palon syttymisen vaara. Varmista, että liittimet vastaavat toisiaan ja ne kytketään oikein.

Akku (Turvallisuusohjeet, jatkoa)

- Käytä ainoastaan tässä tietokoneessa käytettäväksi hyväksyttyjä Dellin akkumoduuleja. Muuntyyppisten akkujcn käytöstä voi seurata palo- tai räjähdysvaara.

- Älä kanna akkuja taskussa, käsilaukussa tai muussa sellaiscssa säiliössä, jossa metallicsinct (esimerkiksi auton avaimet tai paperiliittimet) voivat aiheuttaa oikosulun akun napojen välille. Oikosulusta aiheutuva virtapurkaus voi aiheuttaa hyvin korkeita lämpötiloja, jotka saattavat vahingoittaa akkua tai tuottaa palovammoja.

- Akku voi aiheuttaa väärin käsiteltynä palovaaran. Älä pura akkua. Käsittele vahingoittunutta tai vuotavaa akkua erittäin huolellisesti. Jos akku on vahingoittunut, akkuhappoa saattaa vuotaa kennoista, mikä voi aiheuttaa henkilövahinkoja.

- Pidä akut poissa lasten ulottuvilta.

- Älä pidä tietokonetta tai akkua lähellä lämmönlähdettä, kuten lämpöpatteria, uunia, takkaa, tai lämmityslaitetta. Jos akun lämpötila nousce liikaa, akun kennot voivat räjähtää tai vuotaa, mikä saattaa aiheuttaa palon syttymisvaaran.

- Älä hävitä tictokoncesi akkuja polttamalla tai tavallisen talousjätteen mukana. Akkujen kennot voivat räjähtää. Hävitä käytetyt akut valmistajan ohjeiden mukaisesti. Jos et tiedä, minne käytetyt akut on toimitettava, ota yhteyttä paikallisiin jätehuoltoviranomaisiin. Hävitä loppuun käytetyt tai vahingoittuneet akut välittömästi.

Lentomatkustus (Turvallisuusohjeet, jatkoa)

- Eräät lentomatkustusta koskevat säännökset tai lentoyhtiöiden rajoitukset saattavat koskea Dell™-tietokoneen käyttöä lentokoneella matkustettaessa. Nämä säännökset tai rajoitukset saattavat esimerkiksi kieltää sellaisten henkilökohtaisten sähkölaitteiden käytön, jotka pystyvät lähettämään radiotaajuksisia tai muita sähkömagncettisia signaalcja lentokonccssa.

- Jotta noudattaisit näitä rajoituksia, kytke tietokoneessasi mahdollisesti oleva Dell TrueMobile™ -laite tai muu langaton yhteyslaite pois toiminnasta ennen lentokonee-seen nousemista ja noudata kaikkia lentohenkilökunnan kyscisen laitteen käytöstä antamia ohjcita.

– Lisäksi henkilökohtaisten sähkölaitteiden, kuten kannettavan tietokoneen, käyttö saattaa olla kielletty lentokoncessa tiettyjen kriittisten vaiheiden, kuten nousun ja laskeutumisen aikana. Jotkin lentoyhtiöt saattavat lisäksi määritellä kriittiseksi vaiheeksi kaiken lentoajan, jolloin lentokone on alle 3050 metrin (10 000 jalan) korkeudella. Seuraa lentoyhtiön ohjeita siitä, milloin sähkölaitteiden käyttö on sallittua.

EMC-tiedot

- Kun käytät suojattuja kaapcleita, laitteisto vastaa aiotun käyttöympäristön EMC-luokitusta. Delliltä on saatavissa kaapeli rinnakkaisporttiin kytkettäviä kirjoittimia varten. Voit halutessasi tilata kaapelin Delliltä WWW-osoitteesta http://www.dell.com.

- Staattinen sähkö voi vahingoittaa tietokoneesi elektronisia komponentteja. Voit välttää staattisen sähkön aiheuttamat vauriot purkamalla staattisen sähkön itsestäsi, ennen kuin kosketat tietokoneen elektronisia komponentteja, kuten muistimoduuleja. Ruumiiscesi keräytynyt staattinen sähkö purkautuu, kun kosketat tietokoneen tulo- ja lähtöpancclin maalaamatonta metallipintaa.

- Sähkömagneettinen häiriö (EMI) tarkoittaa signaalia tai lähetystä, joka siirtyy vapaassa tilassa tai voima- tai signaalilinjojen välityksellä ja vaarantaa radionavigoinnin tai muun turvapalvelun toimintaa tai heikentää, estää tai toistuvasti keskeyttää luvanvaraista radiovies-tintäpalvelua. Dell-tictokoncesi on suunniteltu yhtccensopivaksi sitä koskevien EMI-säädösten kanssa. Muutokset, jotka eivät ole nimen-omaisesti Dellin hyväksymiä, voivat johtaa laitteen käyttöoikeuden menettämiseen. Tietoja muista tietokonettasi koskevista säädöksistä on sähköisessä Käyttöoppaassa.

Tietokoneen käyttämisestä

Noudata seuraavia turvallisuusohjeita estääksesi tietokoneen vahingoittuminen:

• Kun käytät tietokonetta, aseta se tasaiselle alustalle.
• Älä kuljeta tietokonetta matkatavarana. Tietokoneen voi kuljettaa turvatarkastuksen röntgenlaitteen läpi, mutta älä koskaan kuljeta tictokonctta metallinilmaisimen läpi. Varmista, että mukana on varattu akku siltä varalta, että tietokone on turvatarkastuksessa käynnistettävä.
• Kun kuljetat kiintolevyä erillään tietokonecsta, pakkaa se sähköä johtamattomaan aineceen, esimerkiksi kankaasen tai paperiin. Tarkastuksessa voit joutua asentamaan kiintolevyn tietokoneeseen. Kiintolevyn voi kuljettaa turvatarkastuksen röntgenlaitteen läpi, mutta älä koskaan kuljeta kiintolevyä metallinilmaisimen läpi.
• Älä aseta tietokonetta tavaratilaan, jossa se voi liikkua. Älä pudota tai kolhi tietokonetta.
• Suojaa tietokonetta, akkua ja kiintolevyä ympäristön lialta, pölyltä, ruoka-aineilta, nesteiltä, hyvin korkeilta tai matalilta lämpötiloilta, liialliselta auringonvalolta ja muilta vaaratckijöiltä.

- Suuret lämpötilan tai kosteuden vaihtelut tietokonetta siirrettäessä voivat aihcuttaa vcsihuurua tietokoncen sisälle. Jotta tietokone ci vahingoittuisi, odota, että kosteus haihtuu, ennen kuin käytät konetta.

LAITTEISTOVAROITUS: Kun siirrät tietokoneen kylmästä lämpimään tai päinvastoin, odota, että lämpötilaero tasaantuu, ennen kuin käynnistät tietokoneen.

- Kun irrotat kaapelin, vedä liittimestä tai jännityksenpoistosilmukasta. Älä vedä kaapelista. Kun vedät liittimen ulos, pidä se suorassa, jotta sen nastat civät vääntyisi. Varmista myös ennen kaapelin kytkemistä, että liittimet ovat suorassa ja oikein päin.

- Käsittele komponentteja huolellisesti. Tartu komponenttiin, kuten muistimoduuliin, sen reunoista, älä piikcistä.

- Kun irrotat muistimoduulin järjestelmälevystä tai jonkin oheislaitteen tictokonceesta, odota viisi sekuntia tietokoneen sammuttamisen jälkeen ennen muistimoduulin tai oheislaitteen irrottamista. Näin estät järjestelmälevyä vahingoittumasta.

- Puhdista näyttö pehmeällä puhtaalla liinalla ja ikkunanpuhdistusnesteellä, joka ei sisällä vahaa tai hiovia ainecosia. Kostuta liina puhdistusnesteellä ja pyyhi sillä näyttöä yhdensuuntaisesti ylhäältä alaspäin. Jos näytössä on rasvatahroja tai muita tahroja, käytä ikkunan-puhdistusaineen sijasta isopropanolia.

- Jos tietokone kastuu tai vahingoittuu, noudata tietokoneen mukana toimitetun User's Guide -oppaan "Troubleshooting Your Computer" (Tietokoneen vianmääritys) -osassa annettuja ohjeita. Jos tietokone ei tämänkään jälkeen toimi oikein, ota yhtcyttä Delliiin. (Puhelinnumero on ilmoitcttu User's Guide -oppaan Getting Help -osassa.)

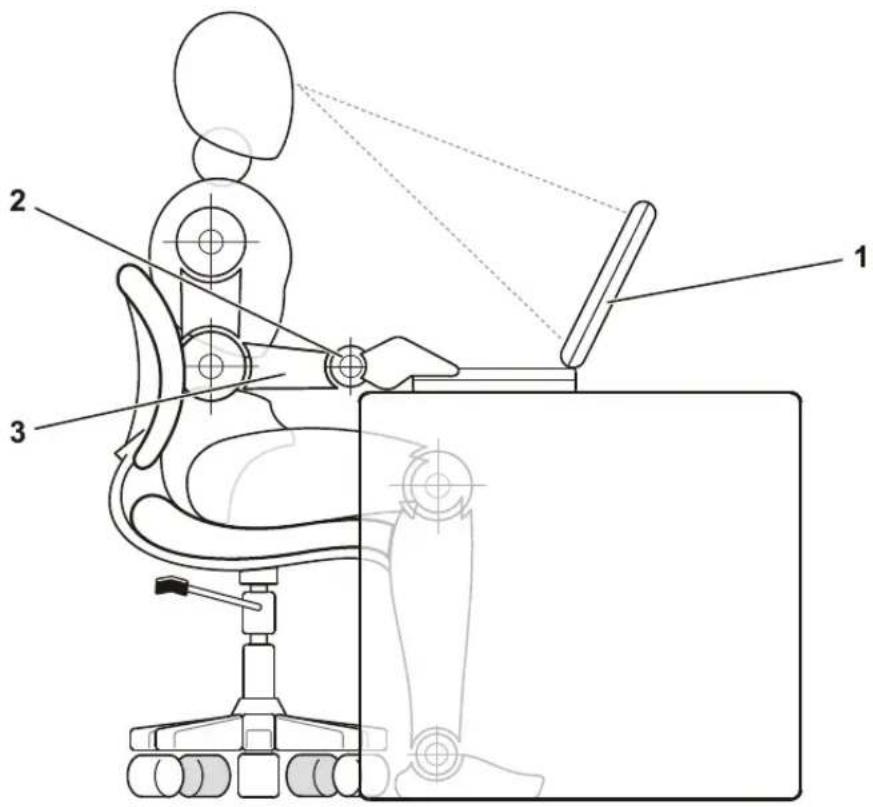

Ergonomiset työtavat

VAROITUS: Virheellisestä näppäimistön käytöstä tai liian pitkäaikaisesta näppäimistötyöskentelystä voi aiheutua vammoja.

VAROITUS: Tietokoneen oman näytön tai siihen liitetyn erillisen näytön pitkäaikainen käyttö voi rasittaa silmiä.

Työtchon ja mukavuuden takia kannattaa tietokoncen käytössä ottaa huomioon seuraavat ergonomiaohjeet:

• Pidä työskennellessäsi tietokonetta suoraan edessäsi.
• Säädä tietokoneen näytön kallistuskulmaa, kontrastia ja valoisuutta sekä ympäristön valaistusta (kattovalaisimia, pöytävalaisimia ja ikkunaverhoja) siten, että näyttö tai siitä heijastuvat valot civät häikäise sinua.
• Jos liität tietokoneeseen erillisen näytön, aseta näyttö sopivalle etäisyydelle (tavallisesti 51–61 cm käyttäjan silmistä). Varmista, että näyttö on silmiesi korkeudella tai hieman matalammalla, kun istut tictokoncen ääressä.
• Käytä työtuolia, joka tukee alaselkää.
• Kun käytät näppäimistöä, koskctuslevyä, ohjaussauvaa tai crillistä hiirtä, pidä kyynärvartesi vaakasuorassa siten, että ranteesi ovat mukavassa ascennossa.
• Käytä kämmentukca, kun käytät näppäimistöä, kosketuslevyä tai ohjaussauvaa. Jos käytät erillistä hiirtä, jätä tilaa käsien lepuuttamista varten.
• Anna olkavarsiesi riippua sivuilla luonnollisessa asennossa.
• Istu suorassa siten, että jalkasi ulottuvat lattiaan ja reitesi ovat vaakasuorassa.
• Kun istut, varmista, että reisiesi paino on jalkojesi eikä istuimen varassa. Säädä istuimen korkcutta tai käytä tarvittaessa jalkatukea.
• Vaihtele työtehtäviäsi. Järjestä työsi siten, että et joudu kirjoittamaan yhtäjaksoisesti pitkiä aikoja. Kun lopetat kirjoittamisen, koeta tehdä tehtäviä, joissa tarvitaan molempia käsiä.

1 Tietokone suoraan käyttäjän edessä
2 Ranteet rentoina ja suorassa
3 Käsivarret työpöydän tasossa

Muistimoduulin poistaminen ja asentaminen

Ennen kuin poistat tai ascennat muistimoduuleita, suorita seuraavat toimenpiteet ilmoitctussa järjestyksessä.

LAITTEISTOVAROITUS: Tietokoneen sisäosiin ei tarvitse koskea muulloin kuin muistimoduuleja asennettaessa.

LAITTEISTOVAROITUS: Odota viisi sekuntia tietokoneen sammuttamisen jälkeen ennen oheislaitteen tai muistimoduulin irrottamista. Näin estät järjestelmälevyä vahingoittumasta.

1 Sammuta tietokone ja oheislaitteet.
2 Irrota tietokone ja siihen liitetyt oheislaitteet pistorasiasta. Näin vältyt mahdollisilta henkilövahingoilta ja sähköiskuilta. Irrota lisäksi mahdolliset puhelin- tai verkkokaapelit tietokoneesta.
3 Poista akku akkupaikasta ja tarvittaessa vara-akku moduulipaikasta.
4 Maadoita itsesi koskettamalla tietokoneen takana olevan tulo- ja lähtöpaneelin maalaamatonta metallipintaa.

Kosketa työskennellessäsi tulo- ja lähtöpaneelia säännöllisesti. Näin estät staattista sähköä, joka voisi vahingoittaa laitteen sisäisiä komponcnttcja.

Staattiselta sähköltä suojaaminen

Staattinen sähkö voi vahingoittaa tietokoncesi elektronisia komponentteja. Voit välttää staattisen sähkön aiheuttamat vauriot purkamalla staattisen sähkön itsestäsi, ennen kuin kosketat tietokoneen elektronisia komponentteja, kuten muistimoduuleja. Ruumiiseesi keräytynyt staattinen sähkö purkautuu, kun kosketat tietokoneen tulo- ja lähtöpaneelin maalaamatonta metallipintaa.

Kun käsittelet tietokoneen sisäosia, pura staattinen sähkö itssestäsi säännöllisin väliajoin koskettamalla tulo- ja lähtöliitintä.

Voit välttää staattisen sähkön purkauksista aiheutuvat vauriot myös seuraavilla varotoimilla:

• Kun purat komponentin pakkauslaatikosta, älä poista sitä antistaattisesta pakkauksesta, ennen kuin olet valmis asentamaan sen. Pura staattinen sähkö itsestäsi juuri ennen antistaattisen pakkauksen avaamista.
• Pakkaa staattiselle sähkölle herkät komponentit aina antistaattiscen säiliöön tai pakkausmateriaaliin kuljetusta varten.
• Käsittele herkkiä komponentteja staattisesta sähköstä vapaassa ympäristössä. Jos mahdollista, peitä lattiat ja työtasot antistaattiscella materiaalilla.

Seuraava varoitus saattaa esiintyä kaikkialla Dellin oppaissa muistutuksena näistä varotoimenpiteistä:

LAITTEISTOVAROITUS: Katso kohta "Staattiselta sähköltä suojaaminen" Järjestelmätiedot-oppaasta.

Aloitusopas

Suorita tietokoneesi käyttöönottamiseksi seuraavat toimenpiteet:

1 Pura lisävarusteet pakkauksestaan (katso "Lisävarustepakkauksen sisältö").
2 Aseta pakkauksessa olevat lisävarustect csille. Tarvitset niitä valmistellessasi tietokonetta käyttöönottoa varten.

Lisävarustepakkauksessa on lisäksi käyttöohjeita sekä muita tilaamiasi ohjelmistoja tai laitteita (PC-kortteja, levyasemia tai akkuja).

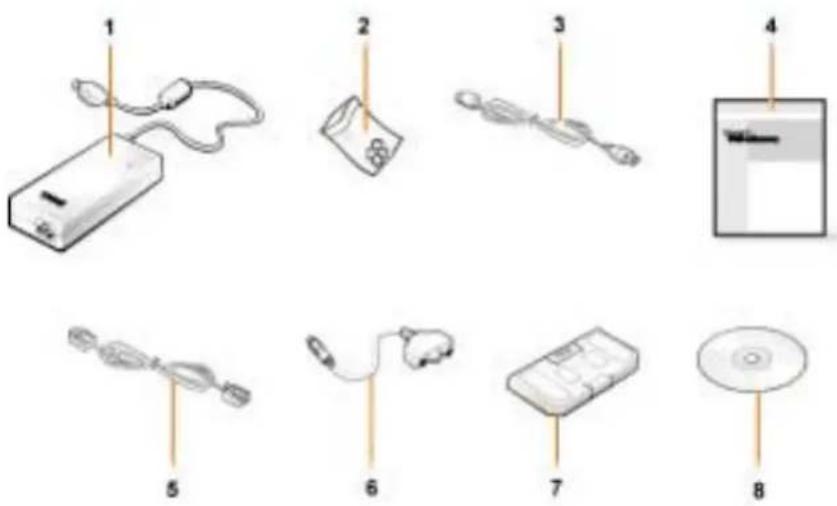

Lisävarustepakkauksen sisältö

1 Virtalähde 5 Mahdollisen modeemin
kaapeli
2 Ohjaussauvan päät 6 TV:n/digitalisen äänen
sovitinkaapeli
3 Verkkojohto 7 Matkamoduuli
4 Käyttöjärjestelmän ohject 8 Tictokoncen Ohjaimet ja
apuohjelmat -levy

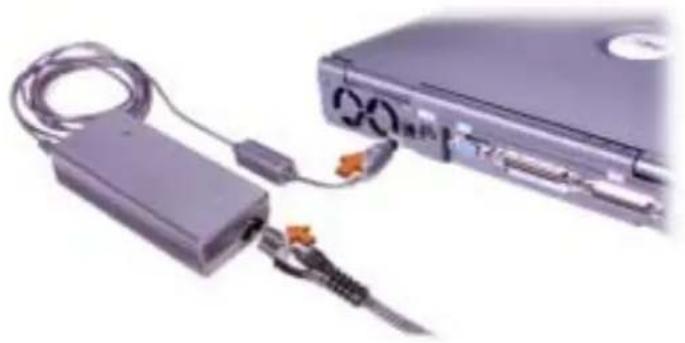

Virtalähteen kytkeminen

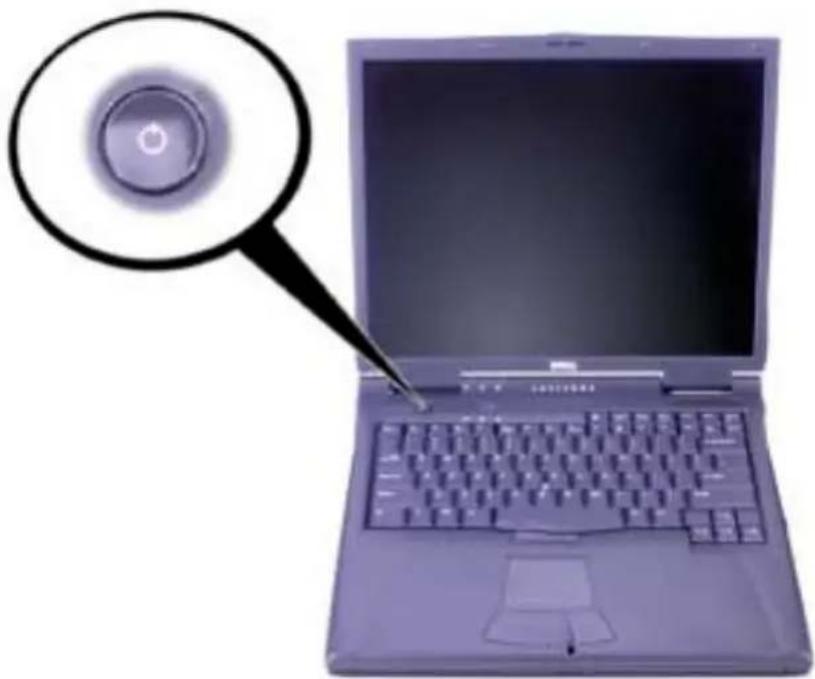

Tietokoneen käynnistäminen

Käynnistä tictokone avaamalla näyttö ja painamalla virtakytkintä (katso "Tietokoneen käynnistäminen").

HUOMAUTUS: Älä telakoi tietokonetta, ennen kuin se on käynnistetty ja sammutettu ainakin kerran.

Tietokoneen käynnistäminen

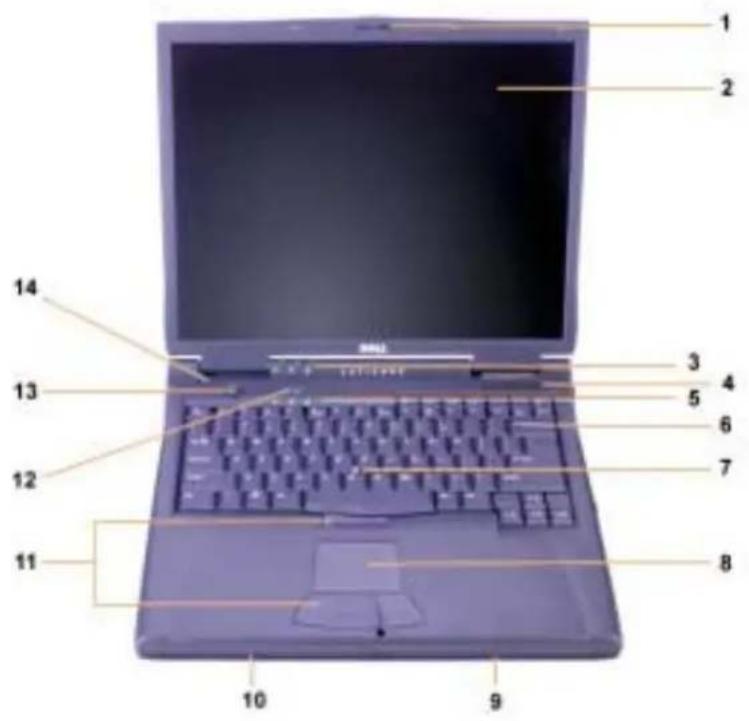

Tietokone edestä nähtynä

1 Näytön salpa 8 Kosketuslevy
2 N ä y t t ö 9 A k k u
3 Järjestelmän tilailmaisimet 10 Moduulipaikka
4 Ilmanottoaukko 11 Ohjaussauva ja kosketuslevyn painikkeet
5 Näppäimistön tilailmaisimet 12 Dell™ AccessDirect™ -avain
6 Näppäimistö 13 Virtakytkin
7 Ohjaussauva 14 Sisäinen mikrofoni

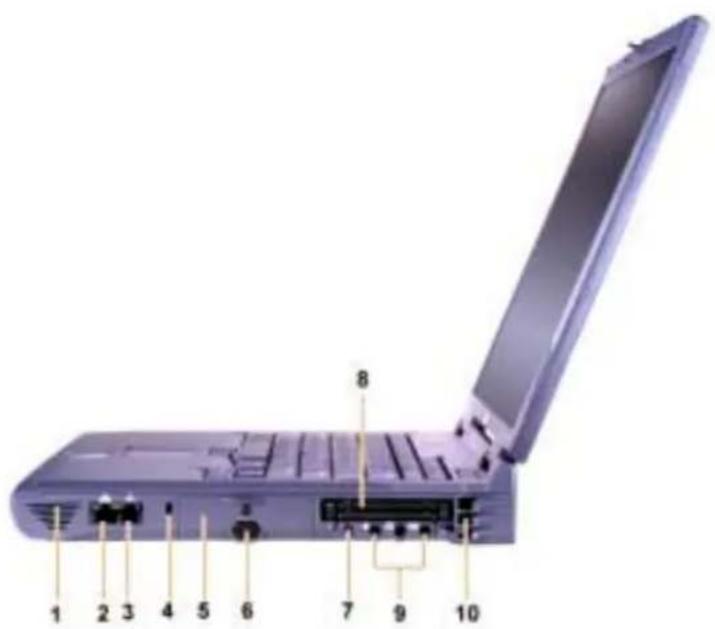

Tietokone oikealta nähtynä

1 Kaiutin 6 Infrapunatunnistin
2 Verkkoliitin (valinnainen) 7 IEEE 1394 -liitin
3 Modeemilitin (valinnainen) 8 PC-korttipaikat
4 Suojakaapelin paikka 9 Ääniliittimet
5 Kiintolevypaikka 10 Ilmanottoaukko

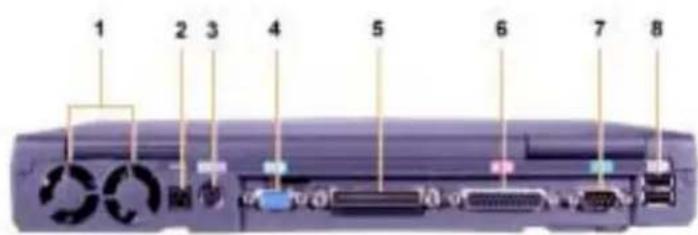

Tietokone takaa nähtynä

1 Tuulettimet 5 Telakointiliitin
2 Verkkovirtaliitin 6 Rinnakkaisliitin
3 PS/2-liitin (hiirelle tai näppäimistölle) 7 Sarjaliitin
4 Vidcoliitin 8 USB-liittimet

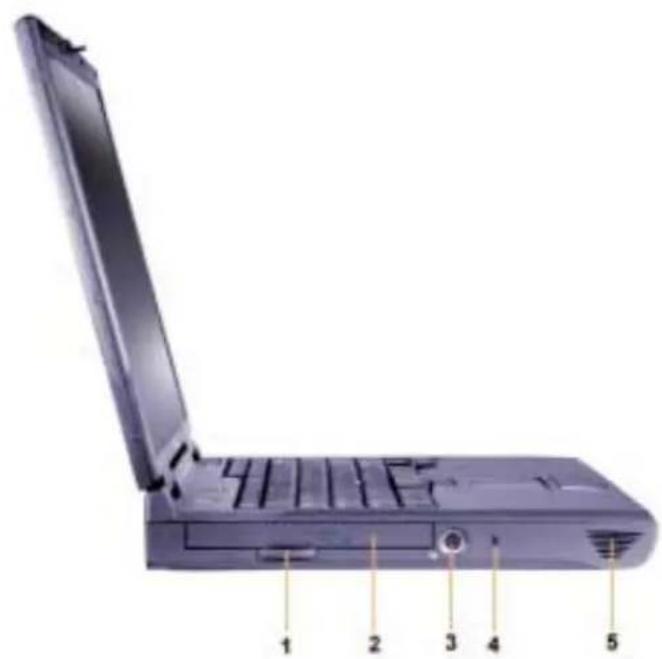

Tietokone vasemmalta nähtynä

1 Kiinteän optisen levyaseman avauspainike

4 Suojakaapelin paikka

2 Kiinteä optinen levyasema 5 Kaiutin

3 S-video/TV-lähtöliitin

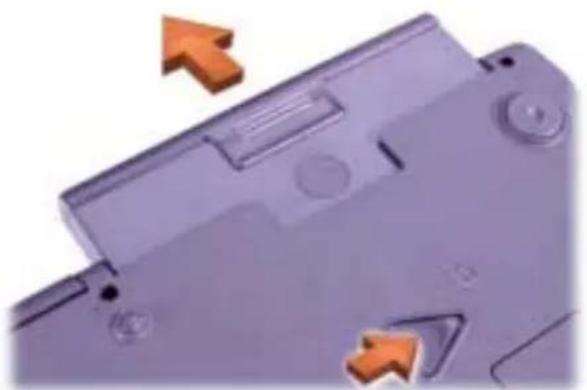

Akun vaihtaminen

VAROITUS: Vääräntyyppisen akun käytöstä voi seurata palotai räjähdysvaara. Käytä vain Delliltä hankittuja alkuperäisen akun tyyppisiä tai sitä vastaavia akkuja. Voit käyttää tämän tietokoneen akkua kaikissa Latitude™ C -perheen tietokoneissa paitsi Latitude CS- tai CSx-tietokoneissa. Älä yritä käyttää tämän tietokoneen akkua CS- tai CSx-tietokoneissa äläkä käytä näiden tietokoneiden akkuja tässä tietokoneessa.

LAITTEISTOVAROITUS: Jotta tietoja ei katoaisi, älä vaihda akkua, kun tietokone on käytössä, ellei tietokone ole kytketty verkkovirtaan tai tietokoneessa ole toista akkua.

LAITTEISTOVAROITUS: Käytä tietokoneessasi vain litiumakkuja. Tämä tietokone ei tue nikkelimetallihydridiakkujen (NiMH-akkujen) käyttämistä.

Tarkasta ennen uuden akun asentamista akun varaus painamalla akun testipainiketta. Jos akku on tyhjä, akkumittariin ei tule valoa.

Vaihda akku seuraavien ohjeiden mukaisesti:

HUOMAUTUS: Tarkemmat ohjeet saat User's Guide -oppaasta.

1 Tallenna muokatut tiedostot ja sulje kaikki sovellusohjelmat.
2 Jos tietokone on telakoituna, poista se telakoinnista.
3 Jos moduulipaikassa on akku, siirry kohtaan 5.

LAITTEISTOVAROITUS: Jos vaihdat akun tietokoneen ollessa valmiustai lepotilassa, akun vaihtoon on käytettävissä enintään kaksi minuuttia. Kahden minuutin kuluttua tietokone sammutetaan automaattisesti ja kaikki tallentamattomat tiedot menetetään.

4 Jos tietokoneessa ei ole muita akkuja kuin se akku, jonka aiot vaihtaa, kytke tietokone pistorasiaan tai varmista tietojen säilyminen jollakin seuraavista tavoista:

• Käytä tietokoncen keskeytystilaa.
• Käytä tietokoneen lepotilaa.

HUOMAUTUS: Lisätietoja keskeytys- ja lepotilasta saat User's Guide - oppaasta.

5 Sulje tietokoneen näyttö, käännä tietokone ympäri ja poista akku.

Akun poistaminen akkupaikasta

6 Liu'uta uusi akku akkupaikkaan. Kuulet naksahduksen, kun akku on paikallaan.

7 Jatka normaalia käyttöä joko painamalla virtakytkintä tai avaamalla näyttö (tietokoncen virranhallintatilan mukaisesti).

Avun saaminen

Dell on toimittanut tietokoneen mukana apuohjelmia, jotka auttavat tilanteen selvittämisessä, jos tietokone ei toimi oikein. Lisätietoja näistä apuohjelmista on User's Guide -oppaassa.

Jos tietokone ci toimi oikein cikä User's Guide -opasta voi käyttää, voit etsiä vian syyn ja ongelman ratkaisun Dell-diagnostiikkaohjelman avulla. Diagnostiikkaohjelma on tietokoneen mukana toimitetulla Ohjaimet ja apuohjelmat -lcvyllä.

HUOMAUTUS: Suorita diagnostiikkaohjelma, ennen kuin otat yhteyttä Dellin tekniseen tukeen, sillä tarvitset diagnostiikkaohjelman testeistä saatuja tietoja ongelman kuvaamiseen.

Käynnistä diagnostiikkaohjelma toimimalla seuraavasti:

1 Sammuta tietokone.
2 Jos tietokone on telakoituna, poista se telakoinnista.
3 Käynnistä tietokone.
4 Siirry tietokoneen käynnistysvaiheessa järjestelmäasetusvalikkoon painamalla -näppäintä.

HUOMAUTUS: Kirjoita nykyinen käynnistysjärjestys muistiin, jotta voisit palauttaa sen Dell-diagnostiikkaohjelman suorittamisen jälkeen.

5 Valitse scuraava käynnistysjärjestys:

HUOMAUTUS: Voit käynnistää tietokoneen vain kiinteästi asennetusta CD-, CD-RW- tai DVD-asemasta. Tietokonetta ei voi käynnistää moduulipaikkaan asennetusta CD-, CD-RW- tai DVD-asemasta.

• Ensimmäinen käynnistyslaite: Levykeasema
• Toinen käynnistyslaite: CD-, DVD-, tai CD-RW-asema
• Kolmas käynnistyslaite: Sisäinen kiintolevyasema

6 Ascta Ohjaimet ja apuohjelmat -levy CD-ascmaan.

7 Sammuta tictokone.
8 Käynnistä tietokone.
9 Kun diagnostiikkaohjelma on suoritettu, poista Ohjaimet ja apuohjelmat -levy CD-asemasta.

Vaihda käynnistysjärjestys toistamalla vaiheet 1–6. Valitse haluamasi järjestys. Käynnistä sitten tietokone uudelleen.

Kun diagnostiikkaohjelma käynnistyy, näyttöön tulee Dellin logo ja sen jälkeen viesti, jossa ilmoitetaan, että diagnostiikkaohjelmaa ladataan. Kun ohjelma on latautunut, näyttöön tulee diagnostiikkavalikko.

Voit käyttää tämän valikon toimintoja valitsemalla haluamasi vaihtoehdon ja painamalla -näppäintä tai painamalla näppäintä, joka vastaa valitsemassasi vaihtoehdossa korostettuna olevaa kirjainta.

Painettu Irlannissa.
