KASUTUSJUHEND 50PM4700 LG

Enne seadme kasutamist lugege see kasutusjuhend hoolikalt läbi ning hoidke see hilisemaks kasutamiseks alles.

SISUKORD

3 LITSENTSID

3 AVATUD LÄHTEKOODIGA TARKVARA MÄRKUS

4 OHUTUSJUHISED

10 - 3D-pildinduse vaatamine (ainult 3D-mudelid)

12 PAIGALDUSTOIMING

12 MONTEERIMINE JA ETTEVALMISTAMINE

12 Lahtipakkimine
15 Müüakse eraldi

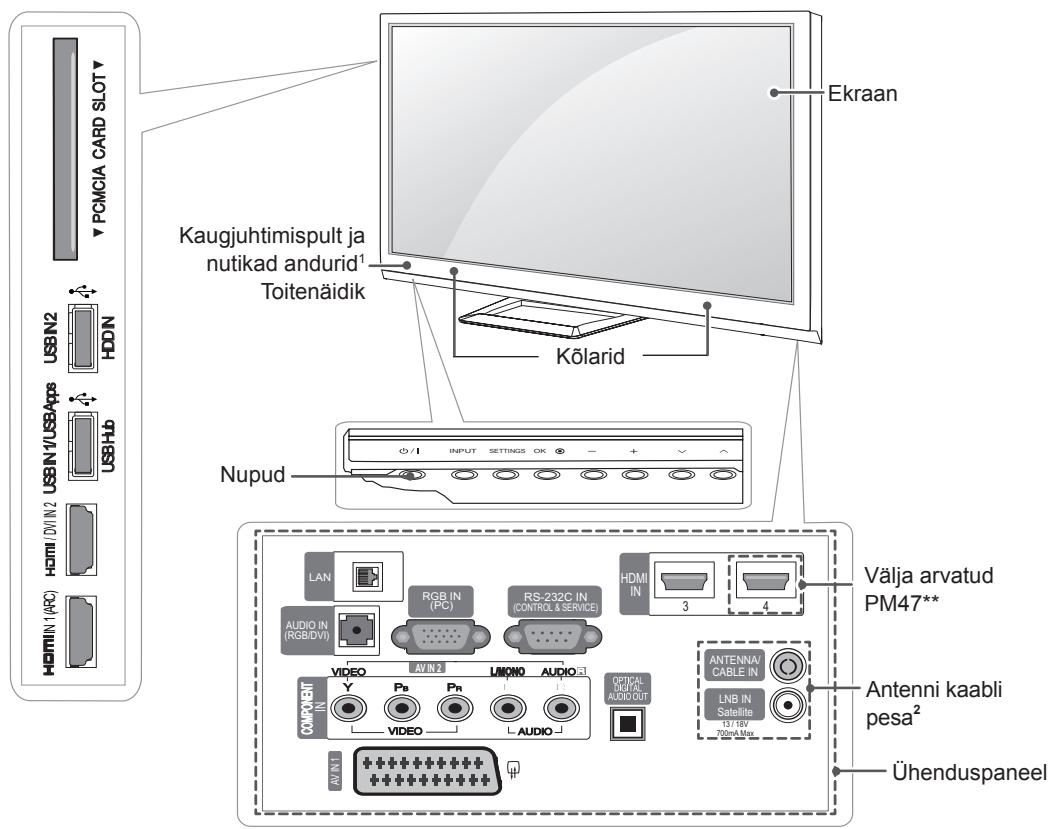

16 Osad ja nupud
17 Teleri tõstmine ja transportimine
18 Lauale paigaldamine
19 Seinale paigaldamine

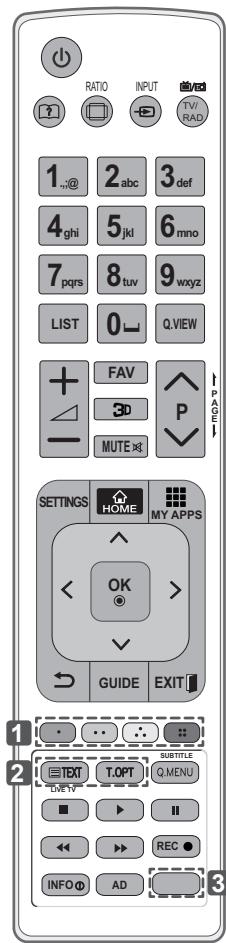

20 KAUGJUHTIMISPULT

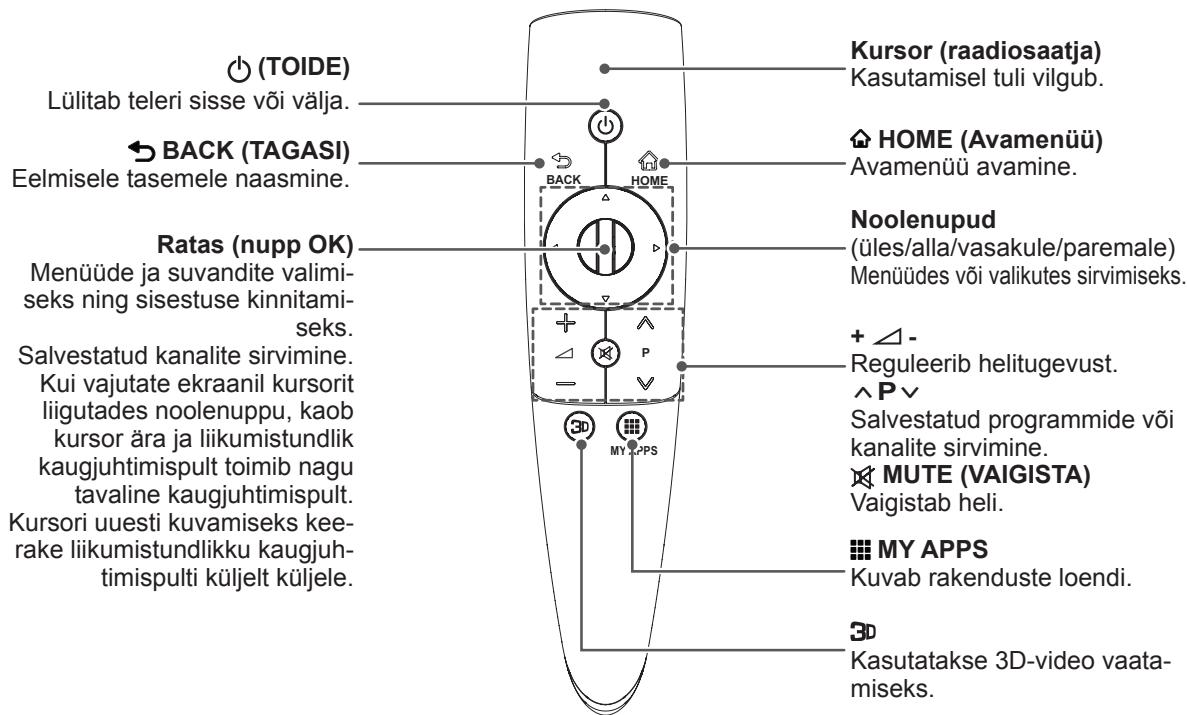

21 LIIKUMISTUNDLIKU KAUGJUHTIMISPULDI FUNKTSIOONID

22 Liikumistundliku kaugjuhtimispuldi registreerimine
22 Liikumistundliku kaugjuhtimispuldi kasutamine
22 Hoiatused liikumistundliku kaugjuhtimispuldi kasutamisel

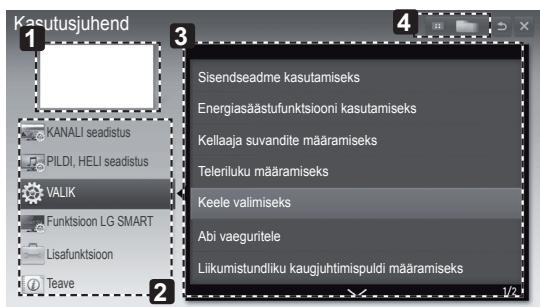

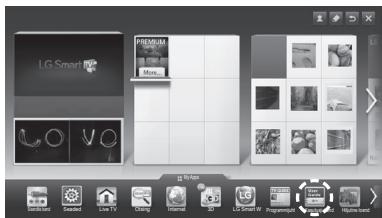

23 KASUTUSJUHENDI KASUTAMINE

24 HOOLDUS

24 Teleri puhastamine
24 - Ekraan, raam, korpus ja alus
24 - Toitejuhe

24 TÖRKEOTSING

25 VÄLISJUHTSEADME HÄÄLESTAMINE

25 TEHNILISED ANDMED

HOIATUS

- Kui eirate hoiatusteadet, võite saada tõsiselt viga ning seada end õnnetuse- või surmaohtu.

ETTEVAATUST

- Kui eirate ettevaatusteadet, võite saada kergelt vigastada või kahjustada toodet.

MÄRKUS

- Märkused öpetavad toodet ohutult kasutama. Palun lugege märkused enne toote kasutamist hoolikalt läbi.

LITSENTSID

Toetatavad litsentsid söltuvad mudelist. Lisateavet litsentside kohta leiate aadressilt www.lg.com.

DIGITAL PLUS

PULSE

Toodetud ettevõtte Dolby Laboratories litsentsi alusel. "Dolby" ja topelt-D tähis on Dolby Laboratories kaubamärgid.

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI, HDMI logo ja High-Definition Multimedia Interface on HDMI Licensing LLC kaubamärgid või registreeritud kaubamärgid.

HD

TEAVE DIVX-VIDEO KOHTA: DivX® on Rovi Corporationi tütarettevõtte DivX, LLC välja töötatud digivideovorming. See on ametlik DivX Certified®-i seade, mis esitab DivX-videot. Lisateavet ja tarkvaravahendid failide DivX-videoteks teisendamiseks saate veebilehelt www.divx.com.

TEAVE DIVX VIDEO-ON-DEMAND (NÕUDEVIDEO) KOHTA: see DivX Certified®-i seade tuleb registreerida, et esitada ostetud DivX Video-on-Demandi (VOD, nõudevideo) vormingus filme. Registreerimiskoodi hankimiseks minge seadme seadistusmenüüs jaotisesse DivX VOD. Kui soovite lisateavet registreerimise kohta, külastage aadressi vod.divx.com.

"DivX Certified® – esitab DivX®-videot kuni HD 1080p, sealhulgas tipptaseme sisu."

"DivX®, DivX Certified® ja nendega seotud logod on Rovi Corporationi või selle tütarettevõtete kaubamärgid ja on litsentseeritud."

2.0+Digital Out

"Kehtib üks või mitu järgmist USA patenti: 7,295,673; 7,460,668; 7,515,710; 7,519,274"

Toodetud USA patendiameti patentide litsentsi alusel: 5,956,674; 5,974,380; 6,487,535 ja muud USA-s ja mujal maailmas kehtivad ja ootel olevad patendid. DTS, Symbol & DTS ja Symbol on registreeritud kaubamärgid ning DTS 2.0+Digital Out on ettevõtte DTS, Inc. kaubamärk. Toode sisaldab tarkvara. © DTS, Inc. Kõik õigused kaitstud.

AVATUD LÄHTEKOODIGA TARKVARA MÄRKUS

Selles tootes olevate GPL, LGPL, MPL ja muude vabatarkvaralitsentside saamiseks külastage veebsaiti http://opensource.lge.com.

Lisaks lähtekoodile on allalaadimiseks saadaval ka köik viidatud litsentsitingimused, garantii lahtiütlused ja autoriöiguseteated.

Kui saadate e-kirja aadressil [e-mail] ja esita päringu, annab LG Electronics avatud lähtekoodi CD-plaadil tasu eest, mis katab sellise levitusmeetodi kulud (kandja-, tarne- ja käsitsemiskulud). Pakkumine kehtib kolm (3) aastat, alates toote ostukuupäevast.

OHUTUSJUHISED

Palun lugege enne toote kasutamist järgmised ettevaatusabinõud hoolikalt läbi.

HOIATUS

- Ärge asetage telerit ja kaugjuhtimispulti järgmistesse keskkondadesse.

• Otsese päikesevalguse kätte
• Suure niiskusega ruumi, nagu vannituppa
• Küttekehade lähedale, nagu ahjud ja muud soojust kiirgavad seadmed
• Köögilauale või õhuniisuti lähedusse, kus teler võib jääda auru kätte või sellele võib tilkuda öli
• Vihma või tuule kätte
• Veeanumate lähedusse, nagu lillevaasid

Vastasel juhul võite põhjustada tulekahju, saada elektrilöögi või toodet kahjustada.

- Ärge asetage toodet sinna, kus see vöib tolmuda.

See võib põhjustada tulekahju!

- Voolukaabel on lahutusseade. Kaabel peab jääma vabalt kasutatavaks.

- Ärge puudutage toitekaablit märgade kätega. Lisaks, kui kaabli kontakt on märg või tolmuga kattunud, kuivatage toitekaabel või eemaldage tolm.

Võite liigse niiskuse tõttu saada surmava elektrilöögi.

- Veenduge, et ühendate toitekaabli maandatud vooluvörku. (V.a seadmed, mis pole maandatud.)

Võite saada elektrilöögi või viga.

- Kinnitage toitekaabel täielikult.

Kui toitekaabel pole täielikult kinnitatud, võib tekkida tulekahju.

See võib põhjustada tulekahju või elektrilöögi!

- Ärge asetage toitekaablile raskeid esemeid, samuti ärge jätke seda toote alla.

Vastasel juhul võib see põhjustada tulekahju või elektrilöögi.

- Paigaldage antennikaabel hoone sise- ja väliskülje vahele, et vältida vihmavee sissevoolamist.

Vastasel juhul võib see põhjustada tootes veekahjusid ning anda elektrilöögi.

- Teleri seinale paigaldamisel ärge riputage seda seinale toite- ja signaalikaablite abil.

Vastasel juhul võib see põhjustada tulekahju ja elektrilöögi.

	Ärge ühendage ühte pikenduspessa liiga palju elektriseadmeid.Vastasel juhul võib pikenduspesa üle kuumeneda ja tulekahju põhjustada.
	Välisseadmete ühendamisel ärge laske tootel ümber kukkuda.Vastasel juhul võite toodet kahjustada või end vigastada.
	Hoidke pakendis olev niiskusvastane materjal ja vinüülpakend lastele kättesaamatus kohas.Niiskusvastased materjalid on allaneelamisel tervisele ohtlikud. Allaneelamise korral tuleb kutsuda esile oksendamine ja pöörduda haiglasse. Lisaks võib vinüülpakend põhjustada lämbumist. Vältige selle sattumist laste kätte.
	Ärge lubage lastel teleri otsa ronida.Vastasel juhul võib teler pikali kukkuda ja vigastusi põhjustada.
	Käidelge kasutatud patareid vastavalt nõuetele ja ärge lubage lastel neid alla neelata.Kui laps patarei alla neelab, pöörduge viivitamatult arsti poole.
	Ärge sisestage toitekaablisse elektrit juhtivaid esemeid (näiteks metallist söögipulkasid), kui kaabli teine ots on ühendatud pistikupessa. Samuti ärge katsuge toitekaablit vahetult pärast selle ühendamist pistikupessa.Võite saada surmava elektrilöögi.(Sõltub mudelist)
	Ärge asetage tuleohtlikke aineid toote lähedal ega hoidke neid sellel.Tuleohtlike ainete hoolimatul käsitsemisel on oht plahvatuse või tulekahju tekkeks.
	Ärge laske tootesse kukkuda metallist esemeid nagu nt münte, juuksenõelu, söögi-pulkasid või traate, või kergsüttivaid esemeid nagu nt paber ja tikud. Eriliselt tuleb silmas pidada lapsi.Võib tekkida elektrilöök, tulekahju või vigastused. Kui seadmesse on kukkunud võörkeha, tömmake toitekaabel välja ja võtke ühendust teeninduskeskusega.
	Ärge pihustage tootele vett ega hõõruge seda kergesti süttiva ainega (värvivedeldi või benseen). Võib tekkida tulekahju või elektrilöök.
	Ärge lõöge toodet millegi vastu ning ärge laske ühelgi esemel tootesse ega ekraa-ni vastu kukkuda.Võite saada vigastada või kahjustada toodet.
	Ärge kunagi puutuge seda toodet ega antenni äikesetormi ajal.Võite saada surmava elektrilöögi.
	Ärge kunagi puutuge seinakontakti gaasilekke esinemise ajal. Avage aknad ning tuulutage ruumi.Säde võib põhjustada tulekahju või põletusi.
	Ärge võtke seadet lahti, parandage ega muutke seda ise.Võib tekkida tulekahju või elektrilõök.Kontrollimiseks, kalibreerimiseks või parandamiseks põörduge teeninduskeskusesse.
	Järgmistel juhtudel eraldage toode viivitamatult elektrivõrgust ja võtke ühendust kohaliku teeninduskeskusega.- Toode on saanud lõögi- Toodet on kahjustatud- Võõrkehad on kukkunud tootesse- Toode suitseb või eritab kummalist lõhnaSee võib põhjustada tulekahju või elektrilõögi.
	Kui te toodet pikema aja vältel ei kasuta, eraldage see vooluvõrgust.Tolmuga kattumine võib põhjustada tulekahju ning isolatsiooni kahjustamine võib põhjustada elektrilekke, elektrilõögi või tulekahju.
	Vältige seadme kokkupuutumist veetilkade või -pritsmetega ning ärge asetage seadme peale vedelikuga täidetud esemeid, näiteks vaase.

ETTEVAATUST

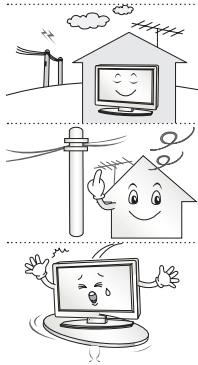

• Paigaldage toode paika, kus ei esine raadiolaineid.
- Välisantenni ja elektriliinide vahele peab jääma piisavalt ruumi, et vältida nende kokkupuutumist, kui antenn peaks kukkuma. See võib põhjustada elektrilöögi!
- Ärge asetage toodet ebastabiilsetele või kaldus pindadele. Vältige ka vibreerivaid pindasid ning pindasid, mis ei kanna toote raskust. Vastasel juhul võib toode ümber kukkuda ja vigastusi või kahjustusi põhjustada.

- Kui paigaldate teleri alusele, võtke kasutusel meetmed toote ümberkukkumise vältimiseks. Vastasel juhul võib toode pikali kukkuda ja vigastusi põhjustada.

• Kui kavatsete paigaldada seadme seinale, ühendage VESA standard-paigaldusliides (lisatarvikud) toote tagumisele küljele. Kui paigaldate seadet seinakinnitusliidesega (lisaseadmed), kinnitage see mahakukkumise vältimiseks hoolikalt.
• Kasutage ainult tootja soovitatud lisaseadmeid/-tarvikuid.

- Antenni ühendamisel konsulteerige kvalifitseeritud tehnikuga. Vastasel juhul võite põhjustada tulekahju või elektrilöögi!

- Soovitame vaadata telerit vähemalt kauguselt, mis vördub teleri diagonaali 5 kuni 7 kordse pikkusega. Teleri pikemaajalise vaatamine vöib pöhjustada ähmast nägemist.

- Kasutage ainult määratud tüüpi patareisid. Valede patareide kasutamine võib kaugjuhtimispulti kahjustada.

- Ärge kasutage korraga uusi ja vanu patareisid. Nii võivad patareid üle kuumeneda ja lekkida.

- Veenduge, et kaugjuhtimispuldi ning selle anduri vahele ei jää esemeid.

- Päikesevalgus või muu tugev valgus võib kaugjuhtimispuldi signaali häirida. Sellisel juhul pimendage tuba.

- Välisseadmete, nagu mängukonsoolide ühendamisel veenduge, et ühenduskaablid on piisavalt pikad. Vastasel juhul võib toode ümber kukkuda ja vigastusi või kahjustusi põhjustada.

	Ärge lülitage toodet sisse/ välja, ühendades pistiku seinapistikupessa või tömmates selle seinapistikupesast välja. (Ärge kasutage pistikut lülitina.)Vastasel juhul võite põhjustada mehaanilise törke või saada elektrillöögi.

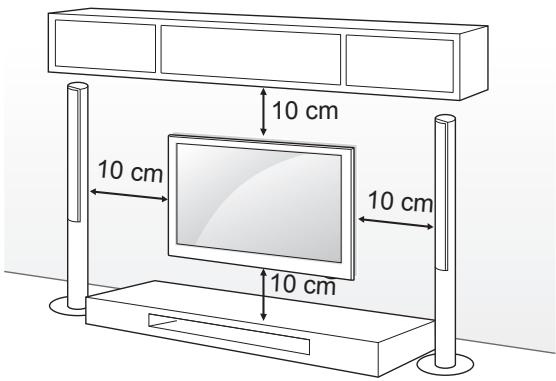

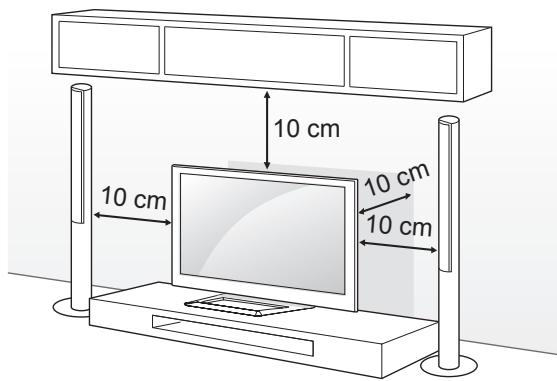

	Toote ülekuumenemise vältimiseks järgige allpool toodud paigaldusjuhiseid.- Seina ja toote vaheline kaugus peab olema suurem kui 10 cm.- Ärge paigaldage toodet ventilatsioonita kohta (nt raamaturiulisse või seinakappi).- Ärge asetage toodet vaibale või padjale.- Veenduge, et laudlina või kardin ei blokeeri õhutusava.Vastasel juhul võite tulekahju põhjustada.
	Ärge puudutage pikaajalisema telerivaatamise ajal ventilatsiooniavasid, sest need võivad kuumeneda. See ei mõjuta toote talitlust.
Kontrollige oma seadme kaablit regulaarselt ning kui selle välimus viitab kahjustusele või kulumisele, ühendage see vooluvõrgust lahti, lõpetage seadme kasutamine ning vahetage kaabel välja volitatud teeninduse pakutava samasuguse asenduskaabliga.
	Ärge laske toitekaabli kontaktidel või pistikupesal tolmuda.See võib põhjustada tulekahju!Kaitske toitekaablit füüsilise või mehaanilise kuritarvítuse eest, nagu väänamine, sõlme ajamine, näpistamine, ukse vahele jätmine või peale astumine. Põõrake erilist tähelepanu kaablitele, seinapistikupesadele ning kohtadele, kus kaabel väljub seadmest.
	Ärge vajutage ekraani vastu tugevalt käega, ärge puudutage seda teravate esemetega (nt naelad või pliiatsid) ega kriimustage seda.
	Vältige ekraani puudutamist või sõrme(de) hoidmist ekraani peal pikemat aega.See võib põhjustada ajutisi moonutusi ekraanil.
	Toote ja selle komponentide puhastamiseks ühendage esmalt toitekaabel pistikupesast lahti ja pühkige ekraan pehme lapiga puhtaks. Liigse jõu rakendamisel võite ekraani kriimustada või selle värvi kahjustada. Ärge pihustage vett ega pühkige märja lapiga. Ärge kunagi kasutage klaasipuhastusvahendeid, auto või muid polee-rimisaineid, abrasiivseid puhastusvahendeid ega vaha, benseeni, alkoholi jne, mis võivad toodet ja selle ekraani kahjustada.Vastasel juhul võite põhjustada tulekahju, saada elektrilöögi või toodet kahjustada (deformatsioonid, korrosioon, purunemine).
Kuni seade on ühendatud vahelduvvooluga seinakontakti, ei ole see vahelduvvooluallikast lahti ühendatud isegi siis, kui selle lülitist välja lülitate.
	Kaabli eraldamisel haarake pistikust ja tömmake see pesast välja.Kui juhtmed toitekaablis on lahtised, võib see põhjustada tulekahju.
	Enne toote liigutamist lülitage toide välja. Seejärel eraldage toite-, antenni- ja köik muud ühenduskaablid.Vastasel juhul võite telerit või toitekaablit kahjustada ja põhjustada tulekahju või saada elektrilöögi.

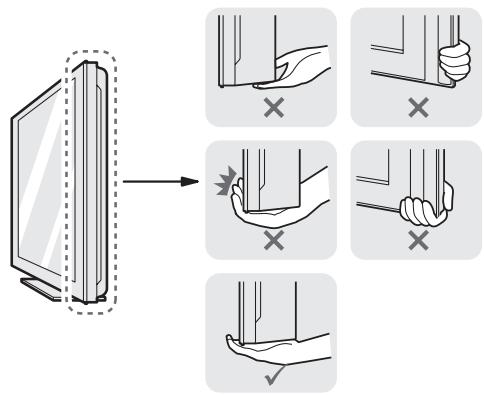

- Toodet liigutades või lahti pakkides küsige abi; toode on raske. Vastasel juhul võite end vigastada.

- Toote sisemiste osade puhastamiseks võtke kord aastas ühendust teeninduskeskusega. Kogunev tolm võib põhjustada mehaanilise rikke.

- Laske hooldustööd sooritada kvalifitseeritud hoolduspersonalil. Teenindus on vajalik, kui seade on mistahes viisil kahjustunud, näiteks kahjustunud toitekaabli või pistiku puhul, vedeliku või esemete seadmesse sattumisel, seadme kokkupuutumisel vihma või niiskusega, häirete korral seadme töös või seadme mahakukkumisel.

- Kui teler tundub puudutamisel külm, siis võib sisselülitamisel tegemist olla mõningase "värelusega". See on tavaline, seadmega on kõik korras.

- Ekraan on körgtehnoloogiline toode, eraldusvõimega kaks kuni kuus miljonit pikslit. Võite näha ekraanil tillukesi musti ja/või heledavärvilisi punkte (punased, sinised või rohelised) suurusega 1 ppm. See ei märgi tõrget ega mõjuta toote talitlust ja usaldusväärsust.

Nähtus leiab aset ka kolmandate osapoolte toodetes ning pole põhjus toote väljavahetamiseks ega hüvitamiseks.

- Sõltuvalt vaatenurgast (vasak/parem/üleval/all) võite näha ekraanil erinevaid hele-dusi ja värve. See nähtus tekib ekraani omaduste tõttu. See ei ole seotud toote omadustega ning see ei ole rike.

• Stoppkaadri (nt edastusjaama logo, ekraanimenüü, videomängu stseen) pikaajaline kuvamine võib ekraani kahjustada, mille tulemuseks on kinnistunud pilt. Garantii ei kata selliseid kahjustusi.
  Vältige stoppkaadri kuvamist pikema aja vältel (2 või rohkem tundi LCD-ekraanil, 1 või rohkem tunde plasmaekraanil).
  Kui vaatate telerit pikema aja vältel kuvasuhtega 4:3, võivad ekraani servadesse kujutised kinnistuda.
  Nähtus leiab aset ka kolmandate osapoolte toodetes ning pole põhjus toote väljavahetamiseks ega hüvitamiseks.

- Loodud heli

Pragisev heli: pragisevat heli loob teleri vaatamisel või selle väljalülitamisel plastiku temperatuurist ja niiskusest tulenev termiline kokkutõmbumine. See on tavaline toodetes, mis soojuse töttu kuju muudavad. Elektriühenduse ümin/ekraani sumin: toodet elektrivooluga varustav kiiretoimeline lülitusskeem tekitab vaikset müra. See erineb söltuvalt tootest.

See müra ei mõjuta toote talitlust ega usaldusväärsust.

3D-pildinduse vaatamine (ainult 3D-mudelid)

HOIATUS

Vaatamiskeskkond

• Vaatamisaeg
• 3D-pilti vaadates tehke iga tunni järel 5 - 15 minuti pikkune paus. Pikemaajaline 3D-pildi vaatamine võib põhjustada peavalu, uimasust, väsimust ja kurnata silmi.

Valgusest tingitud hooge kogevad või kroonilisi haigusi põdevad isikud

• Mõned kasutajad võivad vilkuvat valgust või 3D-sisu teatud mustrit nähes kogeda hooge või muid ebanormaalseid sümptomeid.
• Kui vaadake 3D-videooid siis, kui tunnete iiveldust, olete rase ja/või põete kroonilist haigust, nagu epilepsia, südamehaigused, vererõhuhaigused jne.
• 3D-sisu ei soovitata vaadata stereopimedust või muid stereoanomaaliaid põdevatel isikutel. Vaatamisel võite kogeda topeltkujutisi või ebamugavust.
• Kui põete strabismi (kõõritust), amblüoopiat (nägemisnõrkus) või astigmatismi, võib teil olla probleeme sügavuse ja tajumisel ning võite topeltkujutiste nägemise tõttu hõlpsalt väsida. Sellisel juhul soovitame teil sagedamini puhkepause teha.
• Kui parema ja vasaku silma nägemisteravus on erinev, kontrollige nägemist enne 3D-pildi vaatamist.

Sümptomid, mille töttu tuleb 3D-sisu vaatamine katkestada või mis seda keelavad

• Ärge vaadake 3D-sisu unepuudusest, ületöötamisest või joomisest tingitult väsinuna.
• Selliseid sümptomeid kogedes lõpetage 3D-sisu vaatamine ja puhake, kuni sümptomid on kadunud.
• Sümptomite püsimisel konsulteerige arstiga. Sümptomite hulka võivad kuuluda peavalu, silmavalu, iiveldus, ähmane nägemine, ebamugavustunne, topeltnägemine, visuaalne ebamugavus või väsi-mus.

ETTEVAATUST

Vaatamiskeskkond

• Vaatamiskaugus

- 3D-pilti vaadates olge telerist sellisel kaugusel, mis vördub vähemalt ekraani kahekordse diagonaal-pikkusega. Kui tunnete end 3D-pilti vaadates ebamugavalt, liikuge telerist kaugemale.

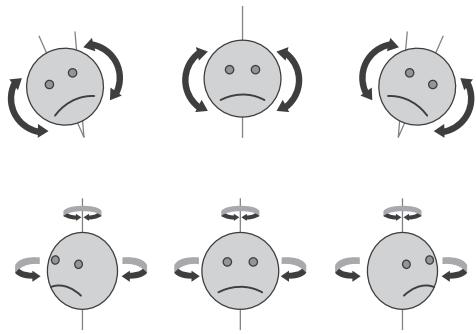

- Vaatamisasend

- Vaadake silmade kõrgusel oleva ekraani keskele ja hoidke pead otse. Vastasel juhul ei näe te 3D-pilti korralikult.

Vaatamisvanus

- Imikud/lapsed

• Alla viie aastastel lastel on 3D-pildi vaatamine keelatud.
• Alla kümne aastased lapsed võivad liigselt erutuda, sest nende nägemine on alles arenemisjärgus (näiteks võivad nad üritada ekraani puudutada või pilti hüpata). 3D-pilti vaatavatele lastele tuleb erilist tähelepanu pöörata.
• Laste 3D-pildi binokulaarne erinevus on suurem kui täiskasvanutel, sest silmade vahe on väiksem kui täiskasvanutel. Seetõttu näevad nad sama 3D-pilti täiskasvanutega võrreldes suurema stereoskoopilise sügavusega.

- Teismelised

- Alla 19-aastased teismelised võivad 3D-pildi valgusstimulatsioonile tundlikult reageerida. Soovitage neil 3D-pilti väsinuna mitte väga kaua vaadata.

- Vanurid

- Vanurid võivad noortega võrreldes vähem 3D-efekte tajuda. Ärge istuge telerile soovitatud kaugusest lähemal.

Ettevaatusabinõud 3D-prillide kasutamisel

• Kasutage kindlasti LG 3D-prille. Vastasel juhul ei näe te 3D-pilti korralikult.
• Ärge kasutage 3D-prille tavaliste prillide, päikeseprillide või kaitseprillide asemel.
• Modifitseeritud 3D-prillide kasutamine võib silmi kurnata või pilti moonutada.
• Ärge hoidke 3D-prille väga körgel või madalal temperatuuril. Vastasel juhul võivad prillid moonduda.
• 3D-prillid on örnad ja neid on lihtne kriimustada. Puhastage prilliklaase alati pehme puhta lapiga. Ärge kriimustage 3D-prillide klaase teravate esemetega ega puhastage neid kemikaalidega.
• 3D-pildi vaatamisel fluorestsentsvalguse või valgust kolmel erineval lainepikkusel näitava lambi valguses võite kogeda ekraani värelust. Sellisel juhul kustutage valgus või keerake see nõrgemaks.
• Muud elektroonilised või sideseadmed tuleb välja lülitada või telerist eemale asetada, sest vastasel juhul võivad need telerit häirida ja 3D-funktsioonil korralikult töötamast takistada.
• Kui vaatate telerit lebades, võib 3D-pilt näida tumedam või olla üldse nähtamatu.

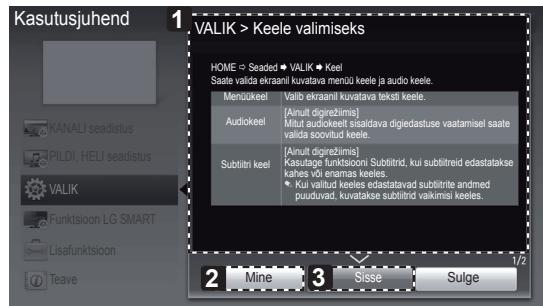

MÄRKUS

• Teie teler võib erineda pildil olevast.
• Teie teleri OSD (On Screen Display – ekraanikuva) vöib juhendis näidatust veidi erineda.
• Kasutatavad menüüd ja valikud võivad sõltuvalt sisendallikast ja tootemudelist erineda.
• Tulevikus võime sellesse telerisse täiendavaid funktsioone lisada.
• Energiatarbimise vähendamiseks võib teleri lülitada ooterežiimi. Kui telerit pole pikemat aega plaanis vaadata, tuleks see energiasäästmiseks välja lülitada.
• Teleri kasutamisele kulub oluliselt vähem energiat, kui vähendada pildi heledust; selle tulemusel vähenevad teleri kasutamisega seotud üldised kulud.

PAIGALDUSTOIMING

1 Avage pakend ja veenduge, et köik tarvikud on olemas.
2 Ühendage alus teleriga.
3 Ühendage välisseade teleriga.
4 Veenduge, et võrguühendus on saadaval.
Saate kasutada teleri võrgufunktsioone ainult siis, kui võrguühendus on loodud.

MONTEERIMINE JA ETTEVALMISTAMINE

Lahtipakkimine

Veenduge, et teie müügikomplektis on järgmised esemed. Kui mõni tarvik on puudu, võtke ühendust toote müünud kohaliku edasimüüjaga. Juhendis toodud joonistel kujutatu võib erineda tegelikust tootest ja tarvikutest.

ETTEVAATUST

• Ohutuse ja toote pika kasutusea tagamiseks ärge kasutage heakskiitmata tarvikuid.
• Garantii ei hüvita heakskiitmata tarvikute kasutamisest põhjustatud kahjustusi või vigastusi.
• Mõnede mudelite ekraanil on õhuke kile ja seda ei tohi eemaldada.

	Kaugjuhtimispult ja patareid (AAA)(Vt Ik 20)		Liikumistundlik kaugjuhtimispult, patareid (AA)(Ainult 50/60PM97**) (Vt Ik 21)
	Kasutusjuhend		Puhastuslapp(Sõltub mudelist) Kasutage seda korpuselt tolmu eemaldamiseks.
	Toitejuhe		Toitejuhtme hoidik(Vt Ik A-4)
	Kaitsekate(Vt Ik A-4)		Ferriitsüdamik(Sõltub mudelist)(Vt Ik 14)
	Kaablihoidik(Sõltub mudelist)(Vt Ik A-4)		3D-prillid(AG-350)(Sõltub mudelist)
	Montaažikruvi(Ainult 42/50PM47**, 50/60PM67**, 50PM68**, 50PM97**) (Vt Ik A-3)		Montaažikruvi(Ainult 60PM68**, 60PM97**) (Vt Ik A-3)
	Aluse jalg / alus(Ainult 42/50PM47**, 50/60PM67**) (Vt Ik A-3)		Aluse jalg / alus(Ainult 50/60PM68**, 50/60PM97**) (Vt Ik A-3)
	Kaablihoidik(Ainult 50/60PM68**, 50/60PM97**) (Vt Ik A-3)

MÄRKUS

• Tootekomplekti kuuluvad elemendid söltuvad mudelist.
• Toote tehnilisi andmeid või selle kasutusjuhendi sisu võidakse toote funktsioonide uuendamise tõttu muuta sellest eelnevalt teavitamata.

Ferriitsüdamiku kasutamine

1 Elektromagnetiliste häirete vähendamiseks arvuti helikaablis kasutage ferriitsüdamikku. Kerige arvuti helikaabel kolm korda ümber ferriitsüdamiku. Paigutage ferriitsüdamik teleri lähe dale.

[välisseadmesse]

[Joonis 1]

[telerisse]

[ferriitsüdamiku ristlõige]

2 Elektromagnetiliste häirete vähendamiseks toitekaablis kasutage ferriitsüdamikku. Kerige arvuti helikaabel üks kord ümber ferriitsüdamiku. Paigutage ferriitsüdamik teleri ja pistikupesa lähedale.

[pistikupessa]

[Joonis 2]

[telerisse]

[ferriitsüdamiku ristlõige]

3 Kasutage ferriitsüdamikku LAN-kaabli elektromagnetiliste häirete vähendamiseks. Kerige LAN-kaabel kolm korda ümber ferriitsüdamiku. Paigutage ferriitsüdamik teleri ja välisseadme l ähedale.
    note_right_of_C["Joonis 3"]

A (Hall)	B (Hall)

[ferriitsüdamiku ristlöige]

4 Elektromagnetiliste häirete vähendamiseks Y, Pb, Pr, L, R komponentkaablis kasutage ferriitsüdamikku. Kerige Y, Pb, Pr, L, R komponentkaabel ferriitsüdamikule üks kord. Paigutage ferriitsüdamik teleri lähedale.

[välisseadmesse]

10 mm(+ / - 5 mm)

[Joonis 4]

[telerisse]

[ferriitsüdamiku ristlöige]

• Kuue ferriitsüdamiku korral toimige jooniste 1, 2 ja 3 kohaselt.
• Kuue ferriitsüdamiku korral toimige jooniste 1, 2, 3 ja 4 kohaselt.

- Optimaalseks ühenduseks peaksid HDMI- ja USB-seadmete kaablite sooned olema vähem kui 10 mm paksused ja 18 mm laiused. Kui USB-kaabel või -mälupulk ei sobi teleri USB-pessa, kasutage USB 2.0 toega pikenduskaablit.

Eraldi müüdavaid elemente võidakse kvaliteedi parendamiseks eelnevalt teavitamata vahetada või muuta.

Nende esemete ostmiseks pöörduge edasimüüja poole.

Need seadmed töötavad vaid teatud mudelitega.

AG-S3**
3D-prillid

AN-WF100
Traadita LAN

AN-MR300
Liikumistundlik kaugjuhtimispult

Ühilduvus	PM47**	PM67**	PM68**	PM97**
AG-S3**3D-prillid	•	•	•	•
AN-WF100Traadita LAN	•	•
AN-MR300Liikumistundlik kaugjuhtimispult	•	•	•	•

Sõltuvalt tootefunktsioonide uuendamisest, tootja soovist või tegevuspoliitikast võidakse mudelinime või disaini muuta.

Osad ja nupud

PCMCIA CARD SLOT Kaugjuhtimispult ja nutikad andurid¹ Toitenäidik Ekraan Kõlarid Nupud Välja arvatud PM47** Antenni kaabli pesa² Ühenduspaneel

Nupp	Kirjeldus
∅ / I	Lülitab toite sisse või välja.
INPUT	Vahetab sisendallikat.
SETTINGS	Avab põhimenüü või salvestab sisestuse ning väljub menüüdest.
OK Ⓞ	Valib esiletõstetud menüüvaliku või kinnitab sisestuse.
- +	Reguleerib helitugevust.
√ ^	Sirvib salvestatud programme.

1 Nutikas andur - reguleerib pildi kvaliteeti ja eredust vastavalt ümbrusele.
2 Antenni kaabli pesa – mudelil on erinevad antenni kaabli pesad.

Teleri tõstmine ja transportimine

Enne teleri transportimist või tõstmist tutvuge järgmiste juhistega, et vältida teleri kriimustamist või kahjustamist ja teleri tüübist ja suurusest hoolimata tagada selle ohutu transport.

ETTEVAATUST

- Vältige alati ekraani puudutamist, kuna see vöib ekraani kahjustada.

• Soovitame telerit transportida müügikomplekti kuulunud karbis või pakendis.
• Enne teleri transportimist või tõstmist eraldage toitejuhe ja kõik kaablid.
• Telerit hoides peab ekraan olema kahjustamise vältimiseks teist eemale suunatud olema.

- Hoidke tugevalt kinni teleri raami üla- ja alaosast. Ärge hoidke kinni ekraanist, kölaritest ega kölarite iluvõrealast.

• Suurt telerit peavad transportima vähemalt kaks inimest.
• Telerit transportides hoidke sellest nagu joonisel näidatud.

• Telerit transportides ärge raputage seda ega laske sel liigselt vibreerida.
• Telerit transportides hoidke seda püsti, ärge keerake telerit külili ega kallutage seda vasakule või paremale.

Lauale paigaldamine

1 Töstke ja kallutage teler lauale püstiasendisse.

- Õige ventileerimise tagamiseks jätke seina ja seadme vahele 10 cm (minimaalselt) suurune vahe.

10 cm 10 cm 10 cm 10 cm

- Ärge paigaldage telerit kütteseadmete lähedusse, kuna see võib põhjustada tulekahju või muid kahjustusi.

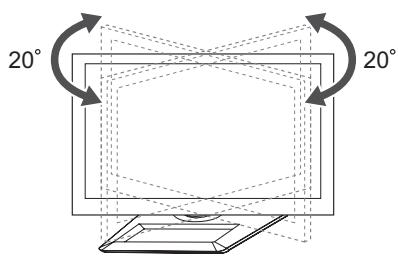

Teleri vaatenurga reguleerimine vastavalt soovile

(See funktsioon ei ole köigi mudelitega kasutatav.) Teleri vaatenurga reguleerimiseks saate telerit 20 kraadi vasakule või paremale keerata.

20° 20°

ETTEVAATUST

Teleri vaatenurka reguleerides jälgige, et teie sõrmed ei jää kuhugi vahele.

» Vastasel juhul võite viga saada. Kui toodet liiga palju kallutada, võib see kukkuda ja kahju saada või vigastusi tekitada.

Teleri seinale kinnitamine

(See funktsioon ei ole köigi mudelitega kasutatav.)

1 Sisestage ja pingutage teleri tagaküljele aaskruvid või teleri kronstein ja poldid.
- Kui aaskruvide asukohta on paigaldatud poldid, eemaldage need.
2 Kinnitage seinakinnitustoend poltidega seina külge.
Sobitage seinakinnitustoend teleri tagaküljel olevate aaskruvidega.
3 Ühendage aaskruvid ja seinakinnitustoend tugeva nööriga.
Hoidke nöör tasase pinnaga horisontaalselt.

ETTEVAATUST

- Veenduge, et lapsed ei roni telerile ega saa selle küljes rippuda.

MÄRKUS

• Kasutage alust või platvormi, mis on teleri kandmiseks piisavalt tugev ja suur.
• Kinnitid, poldid ja trossid ei kuulu komplekti. Täiendavaid tarvikuid saate kohalikult edasimüüjalt.

Seinale paigaldamine

Ühendage valikuline seinakinnitus teleri tagaküljele ja täisseinale põrandaga risti. Kui ühendate teleri muu ehitusmaterjali külge, võtke ühendust kvalifitseeritud personaliga. LG soovitab lasta seinakinnitustoendi seinale paigaldada kvalifitseeritud spetsialistil.

10 cm 10 cm 10 cm 10 cm

Kasutage kruvisid ja seinakinnitusi, mis vastavad VESA standardile. Seinakinnituskomplekti standardmöödud on toodud järgnevas tabelis.

Müüakse eraldi (seinakinnitustoend)

Model	42/50PM47**50PM67**50PM68**50PM97**	60PM67**60PM68**60PM97**
VESA (A x B)	400 x 400	600 x 400
Standardkruvi	M6	M8
Kruvide arv	4	4
Seinakinnitus-toend	PSW400B,PSW400BG	PSW600B,PSW600BG

A B

ETTEVAATUST

• Eraldage esmalt toide, seejärel liigutage telerit või paigaldage see. Vastasel juhul võite saada elektrilöögi.
• Kui paigaldate teleri lakke või kaldseinale, võib see alla kukkuda ja tõsiseid vigastusi tekitada.
  Kasutage heaks kiidetud LG seinakinnitust ja võtke ühendust edasimüüja või kvalifitseeritud teeninduspersonaliga.
• Ärge pingutage kruvisid üle, vastasel juhul võite telerit kahjustada ja garantii kehtetuks muuta.
• Kasutage kruvisid ja seinakinnitusi, mis vastavad VESA standarditele. Garantii ei kata valest kasutamisest või valede lisatarvikute kasutamisest tulenevaid kahjusid ega vigastusi.

MÄRKUS

• Kasutage VESA standardi kruvide tehnilistele andmetele vastavaid kruvisid.
• Seinakinnituskomplekt sisaldab paigaldusjuhendit ja vajalikke osasid.
• Seinakinnitustoend on valikuline lisaseade. Täiendavaid tarvikuid saate kohalikult edasimüüjalt.
• Kruvide pikkus söltub seinakinnitusest. Kasutage öige pikkusega kruvisid.
• Lisateavet leiate seinakinnituse komplekti kuuluvast juhendist.

KAUGJUHTIMISPULT

Juhendis toodud kirjeldused põhinevad kaugjuhtimispuldi nuppudel.

Palun tutvuge juhendiga hoolikalt ja kasutage telerit vastavalt juhistele.

Patareide vahetamiseks avage patareide kate, vahetage patareid (1,5 V AAA), sobitades

⊕ ja ⊖ otsad vastavalt patareiruumis toodud sildile ning sulgege patarei kate.

Patareide eemaldamiseks sooritage paigaldustoiming vastupidises järjekorras.

ETTEVAATUST

- Ärge kasutage korraga vanu ja uusi patareisid, vastasel juhul võite kaugjuhtimispulti kahjustada.

Suunake kaugjuhtimispult teleri kaugjuhtimispuldi andurile.

?(Kasutusjuhend)Kuvab kasutusjuhendi.

RATIOKujutise suuruse muutmine.

INPUTVahetab sisendallikat.

TV/RADValib raadio, televisiooni ja digitelevisiooni programme.

LISTSalvestatud programmide loendi kuvamine.

(Space)Valib ekraaniklahvistikul tühiku.

Q.VIEWNaaseb viimati vaadatud programmile.

FAVAvab lemmikprogrammide loendi.

3D Kasutatakse 3D-video vaatamiseks.

PAGELiigub eelmisele või järgmisele kuvale.

SETTINGSAvab põhimenüüd.

HOMEAvab avamenüü.

MY APPSKuvab rakenduste loendi.

Noolenupud (üles/alla/vasakule/paremale)Menüüdes või valikutes sirvimiseks.

OK Menüüde ja suvandite valimiseks ning sises-tuse kinnitamiseks.

(TAGASI)Eelmisele tasemele naasmine.

GUIDEKuvab telekava.

RATIO INPUT TV/RAD 1_abc 3 def 4ghi 5 jkl 6 mno 7pqrs 8 tuv 9 wxyz LIST 0_ Q.VIEW FAV 3D P MUTE OPTIONS SETTINGS HOME MY APPS OK > GUIDE EXIT 1 2 3 2 TITLE T.OPT Q.MENU D:\TV ■ ▶ ■ << ▶> REC ● INFO® AD 3

EXITTühjendab ekraanikuvad ja naaseb telerivaa-tamisele.

1 Värvilised nupudNende abil saab kasutada mõne menüüerifunktsioone.(▪: punane, ▶: roheline, ◎: kollane, ◎: sinine)

2 TELETEKSTI NUPUDNeid nuppe kasutatakse teleteksti jaoks.Lisateavet leiate jaotises “Teletekst”.

SUBTITLETaastab digitaalrežiimis teie eelistatud subtiitrid.

Q. MENUAvab kiirmenüüd.

LIVE TVNaaseb otseesitusele.

Juhtnupud (■, ▶, II, ◀, ▶)Juhivad Premium sisu, DVR või Smart Sharemenüüsid või SIMPLINK ühilduvaid seadmeid(USB, SIMPLINK või DVR).

REC ●Kasutatakse DVR-menüü reguleerimiseks.

INFOiKuvab valitud programmi teabe.

ADLülitab audio kirjelduse sisse või välja.

3 APP/*APP/*MHP TV menüüallika avamine.(Ainult Itaalias) (sõltub mudelist)

3 @ ORANGEOtsejuurdepääs Orange’i uudiste- ja meelelahutusportaalile. (Ainult Prantsusmaal)

LIIKUMISTUNDLIKU KAUGJUHTIMISPULDI FUNKTSIOONID

Kui kuvatakse teade "Kaugjuhtimispuldi MAGIC patarei on tühi. Vahetage patarei uue vastu.", vahetage patareid välja.

Patareide vahetamiseks avage patareide kate, vahetage patareid (1,5 V AA), sobitades ⊕ ja ⊙ otsad vastavalt patareiruumis toodud sildile ning sulgege patareide kate. Suunake kaugjuhtimispult teleri kaugjuhtimispuldi andurile.

Patareide eemaldamiseks sooritage paigaldamise toimingud vastupidises järjestuses.

1 2

ETTEVAATUST

• Ärge kasutage korraga vanu ja uusi patareisid, vastasel juhul võite kaugjuhtimispulti kahjustada.
• Te ei vaja RF-tonglit, kuna see on sisse ehitatud.

(TOIDE) Lülitab teleri sisse või välja. BACK (TAGASI) Eelmisele tasemele naasmine. Ratas (nupp OK) Menüüde ja suvandite valimiseks ning sisestuse kinnitamiseks. Salvestatud kanalite sirvimine. Kui vajutate ekraanil kursorit liigutades noolenuppu, kaob kursor ära ja liikumistundlik kaugjuhtimispult toimib nagu tavaline kaugjuhtimispult. Kursori uuesti kuvamiseks keerake liikumistundlikku kaugjuhtimispulti küljelt küljele. Kursor (raadiosaatja) Kasutamisel tuli vilgub. HOME (Avamenüü) Avamenüü avamine. Noolenupud (üles/alla/vasakule/paremale) Menüüdes või valikutes sirvimiseks. + △ - Reguleerib helitugevust. ^ P ∨ Salvestatud programmide või kanalite sirvimine. MUTE (VAIGISTA) Vaigistab heli. MY APPS Kuvab rakenduste loendi. 3D Kasutatakse 3D-video vaata-miseks.

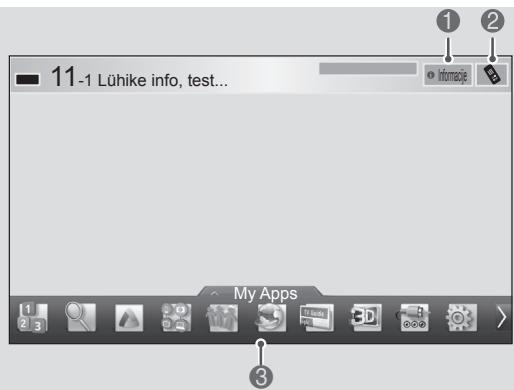

11-1 Lühike info, test... My Apps

1	Kui vajutate liikumistundlikul kaugjuhtimispuldil Ratas (nupp OK), kuvatakse järgmine ekraan. Kuvab valitud programmi ja ekraani teabe.
2	Selle nupu vajutamisel kuvatakse numbriklaviatuur, millel saate valida programmi numbri.
3	Saate valida menüü Minu rakendused.

Liikumistundliku kaugjuhtimispuldi registreerimine

Oluline on kaugjuhtimispult MAGIC oma teleriga „sobitada” (registreerida), et see tööle hakkaks.

Liikumistundliku kaugjuhtimispuldi registreerimine

1 Automaatseks registreerimiseks lülitage teler sisse ja vajutage Ratas (nupp OK) nuppu. Kui registreerimine on löpetatud, kuvatakse ekraanil vastav teade.
2 Kui registreerimine ei önnestu, lülitage teler välja ja uuesti sisse, seejärel vajutage nuppu Ratas (nupp OK), et registreerimine löpetada.

Liikumistundliku kaugjuhtimispuldi taasregistreerimine

← BACK (TA- GASI) HOME (Avame- nüü)

1 Lähtestamiseks vajutage ja hoidke 5 sekundit korraga all nuppe BACK→ja HOME→, seejärel registreerige seade, järgides eespool esitatud jaotises „Kaugjuhtimispult MAGIC” toodud juhiseid.
2 MAGIC kaugjuhtimispuldi uuesti registreerimiseks vajutage nuppu BACKja hoidke seda teleri suunas 5 sekundit all. Kui registreerimine on lõpetatud, kuvatakse ekraanil vastav teade.

Liikumistundliku kaugjuhtimispuldi kasutamine

1 Kui kursor kaob, liigutage kaugjuhtimispulti kergelt vasakule või paremale. Seejärel kuvatakse kursor automaatselt ekraanil.
» Kui kursorit mõnda aega ka- sutatud pole, kaob see ära.
2 Kursori nihutamiseks suunake kaugjuhtimispult telerile ning liigutage vasakule, paremale, üles või alla.
» Kui kursor ei tööta korralikult, jätke kaugjuhtimispult kümneks sekundiks rahule ja hakake seejärel uuesti kasutama.

Hoiatused liikumistundliku kaugjuhtimispuldi kasutamisel

• Kasutage pulti maksimaalse sidekauguse (10 m) ulatuses. Puldi kasutamisel kaugemalt või takistava objekti tagant võib tekkida sidetõrge.
• Sidetõrge võib tekkida ka lähedal asuvate seadmete tõttu. Elektriseadmed, näiteks mikrolaineahi või WLAN-seade võivad põhjustada häireid, kuna need kasutavad liikumistundliku kaugjuhtimispuldiga sama sage-dusala (2,4 GHz).
• Liikumistundlik kaugjuhtimispult võib kukku-des või põrutada saades kahjustuda.
• Olge ettevaatlik, et te liikumistundlikku kaugjuhtimispulti kasutades mööbli või teiste inimeste vastu ei põrka.
• Tootja või paigaldaja ei saa pakkuda inimeste ohutusega seotud teenuseid, kuna juhtmeta seadmel võib tekkida elektromagnetilisi häireid.
• Juurdepääsupunkt (AP) soovitatakse paigutada telerist kaugemale kui 1 m. Kui pääsupunkt paigaldatakse lähemale kui 1 m, ei pruugi liikumistundlik kaugjuhtimispult raadiosageduslike häirete töttu korralikult toimida.

KASUTUSJUHENDI KASUTAMINE

Kasutusjuhend annab hölpsama ligipääsu teleri üksikasjalikule teabele.

1 Avamenüü avamiseks vajutage nuppu HOME.
2 Valige User Guide (Kasutusjuhend) ja vajutage ratast (nuppu OK).

LG Smart PREMIUM More... SmartBox Sweden Live TV Chang Internal 3D LG Smart @ ProgramPage Home

Kasutusjuhend

MÄRKUS

- Kasutusjuhendi saate avada, kui vajutate kaugjuhtimispuldi nuppu ☐ (Kasutusjuhend).

Kasutusjuhend 1 KANALI seadistus PILDI, HELI seadistus VALIK Funktsioon LG SMART Lisafunktsioon Teave 2 Sisendseadme kasutamiseks Energiasäästufunktsooni kasutamiseks Kellaaja suvandite määramiseks Telerituku määramiseks Keele valimiseks Abi vaeguritele Liikumistundiku kaugjuhtimispuldi määramiseks 1/2

1 Kuvab praegu vaadatavat programmi või sisendallika ekraani.
2 Võimaldab valida soovitud kategooria.
3 Võimaldab valida soovitud elemendi. Lehekülgede vahetamiseks kasutage nuppu ^/v.
4 Võimaldab registris soovitud funktsiooni kirjeldust sirvida.

KASUTUSJUHEND 1 VALIK > Keele valimiseks HOME ⇒ Seaded ⇒ VALIK ⇒ Keel Saate valida ekraanil kuvatava menüki keele ja audio keele. Menüki keel Valib ekraanil kuvatava teksti keele. Audiokel [Anuit digirizimi] Mniut audiokelt sialdava digiedastuue vaatamisel saate valida soovitud keele. Subliti keel [Anuit digirizimi] Kasutage funktsiooni Sublittid, kui sublittreid edastatakse kahes või enamas keeles. Kui valitud keeles edastatavad sublittinte andmed puudavad, kuvatakse sublittid valikmas keeles. 2 Mine 3 Sisse Sulge 1/2

HOME ⇔ Seaded ➕ VALIK ➕ Language Saate valida ekraanil kuvatava menoo keele ja audio keele. Menükeel Valib ekraanil kuvatava teksti keele. Audiokeel [Ainult digirežimis] Mitut audiokeelt sisaldava digiedastuse vaatamisel saate valida soovitud keele. Subtiitri keel [Ainult digirežimis] Kasutage subtitrite funktsioni, kui sublitreid edastatak- se kahes või enamas keeles. • Kui valitud keeles edastatavad subtitrite andmed puuduvad, kuvatakse subtitrid valkimisi keeles. Mine 3▼vallasummine Sulge 1/2

1 Kuvab valitud menüü kirjelduse. Lehekülgede vahetamiseks kasutage nuppu ^/v.
2 Liigub kasutusjuhendist otse valitud menüüsse.
3 Suumib ekraanil sisse või välja.

HOOLDUS

Teleri puhastamine

Parima jõudluse ja pika kasutusaja tagamiseks puhastage telerit regulaarselt.

ETTEVAATUST

Ekraan, raam, korpus ja alus

• Tolmu ja kerge mustuse eemaldamiseks pühkige pinda kuiva, puhta ja pehme lapiga.
• Suurema mustuse eemaldamiseks kasutage puhastamisel pehmet lappi, mida on niisutatud puhtas vees või pehmetoimelises ja lahjendatud puhastusaines. Seejärel pühkige pind viivitamatult üle kuiva lapiga.

ETTEVAATUST

• Vältige alati ekraani puudutamist, kuna see võib ekraani kahjustada.
• Sõrmeküüne või terava esemega ei tohi ekraanile vajutada ega toksata, kuna see võib ekraani kriimustada ja põhjustada moonutusi.
• Toote rikkumise vältimiseks ärge kasutage kemikaale.
• Ärge pihustage pinnale vedelikke. Kui vedelik satub teleri sisemusse, võib tagajärjeks olla tulekahju, elektrilöök või rike.

Toitejuhe

Pühkige regulaarselt toitejuhtmele kogunenud tolmu ja mustust.

TÖRKEOTSING

Probleem	Lahendus
Telerit ei saa kaugjuhtimispuldiga kasutada.	Kontrollige kaugjuhtimispuldi andurit ja proovige uuesti.Veenduge, et seadme ja kaugjuhtimispuldi vahel ei ole mõnda takistust.Veenduge, et patareid on täis ja õigesti paigaldatud (⊕ ja ⊕, ⊖ ja ⊙).
Puudub pilt ja heli.	Kontrollige, kas toode on sisse lülitatud.Veenduge, et toitejuhe on korralikult toitepesasse ühendatud.Kontrollige toitepesa korrasolekut, ühendades sinna teisi seadmeid.
Teler lülitub ootamatult välja.	Kontrollige toitesätteid. Võimalik, et toimus toitekatkestus.Avage valik Kellaaja seade ja kontrollige, kas unetaimer on aktiveeritud.Kui teleri töötamisel puudub signaal, siis lülitatakse toide tegevusetuse korral 15 minuti pärast välja.
Arvutiga (RGB/ HDMI DVI)ühendamisel kuvatakse teade “Signaali pole või “Vale vorming”.	Kasutage teleri välja-/sisselülitamiseks kaugjuhtimispulti.Ühendage RGB-/HDMI-kaabel uuesti.Taaskäivitage arvuti ajal, mil teler on sisselülitatud.

VÄLISJUHTSEADME HÄÄLESTAMINE

Välisjuhtseadme häälestamise kohta lisateabe saamiseks külastage veebilehte www.lg.com

TEHNILISED ANDMED

Toote funktsioonide uuendamise töttu vöidakse selle tehnilisi andmeid etteteatamata muuta.

Traadita LAN mooduli (TWFM-B003D) andmed
Standard	IEEE802.11a/b/g/n
Sagedusvahemik	2400 kuni 2483,5 MHz5150 kuni 5250 MHz5725 kuni 5850 MHz
Modulatsioon	CCK / OFDM / MIMO
Väljundvõimsus(Tüüpiline)	802.11a: 11 dBm802.11b: 15 dBm802.11g: 13 dBm802.11n - 2,4GHz: 13 dBm802.11n - 5GHz: 13 dBm
Andmeedastus	802.11a/g: 54 Mbps802.11b: 11 Mbps802.11n: 300 Mbps
Antenni võimendus(Tüüpiline)	2400 kuni 2483,5 MHz: -2,5dBi5150 kuni 5250 MHz: -2,2dBi5725 kuni 5850 MHz: -2,9dBi
Kasutatav sagedusriba	802.11a/b/g: HT20802.11n: HT20/40
• Kuna riigi kasutatav sagedusriba võib olla erinev, ei saa kasutaja töösagedust muuta ega reguleerida ning see toode on seadistatud vastavalt regionaalsele sagedustabelile.CEI
Bluetooth-mooduli (BM-LDS302) tehnilised andmed
Standard	Bluetoothi versioon 3.0
Sagedusvahemik	2400 ~ 2483,5 MHz
Väljundvõimsus (max.)	10 dBm või vähem
Andmeedastus (max.)	3 Mbps
Sidekaugus	Otsenähtavusega ligikaudu 10 m
CE

NAUDOTOJO VADOVAS

PLAZMINIAI TELEVIZORIAI

• Rohkem kui kahe teleri kasutamiseks kasutage signaalijaoturit.
• Kui kujutise kvaliteet on kehv, paigaldage kujutise kvaliteedi parendamiseks signaalivõimendi.
• Kui kujutise kvaliteet on kehv ja antenn on ühendatud, suunake antenn öigesse suunda.
• Antennikaablit ega muundurit tarnekomplektis ei ole.

Lietuvių k.

Ühendage teler satelliitantenniga satelliidi pistmikusse RF-kaabliga (75 Ω).

Lietuvių k.

Edastab välisseadme digitaalsed video- ja helisignaalid telerisse. Ühendage välisseadme ja teleri vahele HDMI-kaabel nii, nagu on näidatud alltoodud joonisel.

Ühendamiseks valige suvaline HDMI-sisendpesa.

Pole tähtis, millise pesa valite.

MÄRKUS

• Teleri parima pildikvaliteedi tagamiseks on soovitatav kasutada HDMI-ühendust.
• Kasutage uusimat High Speed HDMI™ kaablit, millel on funktsioon CEC (Customer Electronics Control).
• High Speed HDMI™ kaablite võime edastada kuni 1080p ja rohkem eraldusvõimega HD-signaali on kontrollitud.
  • Toetatud DTV audio: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC
• Toetatud HDMI audiovorming: Dolby Digital, PCM (kuni 192 KHz, 32k/44.1k/48k/88k/96k/176k/192k, DTS pole toetatud.)

Lietuvių k.

• SIMPLINK ja ARC toega väline audioseade tuleb ühendada HDMI IN 1 (ARC).
• Kui seade on ühendatud High Speed HD-MI-kaabliga, edastab ARC-d toetav väline audioseade optilist SPDIF-i täiendava optilise audiokaabli abita ja toetab SIMPLINK-funkt-siooni.

Lietuvių k.

Edastab välisseadme digitaalse videosignaali telerisse. Ühendage välisseadme ja teleri vahele DVI-HDMI kaabel nii, nagu on näidatud alltoodud joonisel. Helisignaali edastamiseks ühendage audiokaabel.

Ühendamiseks valige suvaline HDMI-sisendpesa. Pole tähtis, millise pesa valite.

MÄRKUS

- Graafikakaardist söltuvalt ei pruugi HDMI–DVI kaabli kasutamisel DOS-režiim töötada.

Lietuvių k.

Edastab videosignaali arvutist telerisse. Audiosignaali edastamiseks ühendage audiokaabel.

Lietuvių k.

Edastab välisseadme analoog video- ja helisignaalid telerisse. Ühendage välisseadme ja teleri vahele komponentkaabel nii, nagu on näidatud alltoodud joonisel.

MÄRKUS

- Kui kaablid ühendatakse valesti, võib kuvatav pilt olla must-valge või moonutatud värvidega.

Lietuvių k.

Edastab välisseadme analoog video- ja helisignaalid telerisse. Ühendage välisseadme ja teleri vahele komposiitkaabel nii, nagu on näidatud alltoodud joonisel.

Lietuvių k.

Sisse ehitatud kölarite asemel võite kasutada valikulist välist audiosüsteemi.

MÄRKUS

- Vaigistage sisseehitatud kölarid, kui kasutate valikulist välist audioseadet.

Digitaalne optiline heliühendus

Edastab digitaalse audiosignaali telerist välisseadmesse. Ühendage välisseadme ja teleri vahele optiline audiokaabel nii, nagu on näidatud alltoodud joonisel.

MÄRKUS

• Ärge vaadake optilise väljundpordi sisse. Laserkiirde vaatamine vöib teie nägemist kahjustada.
• Heli ACP-funktsioon (heli kopeerimiskaitse) vöib blokeerida digitaalse heliväljundi.

Lietuvių k.

Ühendage teleriga USB-mäluseade (näiteks USB-välkmälu, väline kövakettadraiv või USB-mälukaardilugeja), avage menüü Smart Share ja sirvige erinevaid multimeediumfaile.

MÄRKUS

• USB-jaoturi kasutamiseks veenduge, et see on ühendatud USB Hub.
• Kui peate USB-seadet kasutama, ühendage väline toiteallikas.
• Mõningad USB-jaoturid ei pruugi töötada. Kui USB-seadet, mis on ühendatud USB-jaoturiga, ei tuvastata, ühendage see otse teleri USB-pordiga.

Lietuvių k.

- Kontrollige, kas CI-moodul on PCMCIA kaardipesasse sisestatud õiges suunas. Kui moodul ei ole õigesti sisestatud, võib see telerit ja PCMCIA-kaardipesa kahjustada.

Lietuvių k.

Edastab välisseadme video- ja helisignaalid telerisse. Ühendage välisseadme ja teleri vahele Euro Scart-kaabel nii, nagu on näidatud alltoodud joonisel. Täiskaadrilaotuse puhul kasutage Euro Scart-kaablit.

Valitudsisendtüüp	AV1(TV-väljund1)	AV1(Kui toimub DTVplaanitud salvestus,kasutadessalvestusseadmeid.)
Digitaalteler	Digitaalteler	O
Analoogteler, AV	Analoogteler	O(Sisendrežiim onkonverteeritudDTV-le.)
Komponent / RGB
HDMI

1 Teleriväljund: analoog- või digitaaltelevisiooni signaalide väljundid.

MÄRKUS

• Kui soovite kasutada Euro Scart kaablit, peab see olema varjestatud.
• Kui vaatate digitelerit 3D-režiimis, ei saa teleri väljundsignaale edastada läbi SCARTkaabli. (Ainult 3D-mudelid)
• Kui lūlitate 3D-režiimi sisse siis, kui digiteler sooritab ajakavastatud salvestamist, ei saa ekraani väljundsignaale edastada läbi SCART-kaabli ning salvestamist ei toimu. (Ainult 3D-mudelid)

Lietuvių k.

Ühendage teleriga erinevad välisseadmed ning lülitage sisendrežiimid valima välisseadmeid. Lisateavet väliseadmete ühendamise kohta leiate vastava seadme kasutusjuhendist. Kasutatavad välisseadmed on järgmised: HD vastuvõtjad, DVD-mängijad, videokassetmakid, audiosüsteemid, USB-mäluseadmed, arvuti, mänguseadmed ja muud välisseadmed.

MÄRKUS

• Välisseadmete ühendamine vöib söltuvalt mudelist erineda.
• Ühendage välisseadmed teleriga TV-portide järjekorrast söltumatult.
• Kui salvestate telesaate DVD-le või videokassetile, veenduge, et ühendate telesignaali sisendkaabli teleriga DVD-salvesti või videokassettmaki kaudu. Lisateavet salvestamise kohta leiate ühendatud seadme kasutusjuhendist.
• Juhiseid vt välisseadme kasutusjuhendist.
• Mänguseadme ühendamisel teleriga kasutage mänguseadme ühenduskaablit.
• Arvutirežiimis võib esineda eraldusvõime, vertikaalmustri, kontrasti või heledusega seotud müra. Müra olemasolul muutke arvutiväljundi eraldusvõimet, värskendussagedust või reguleerige heledust ja kontrasti menüüs PILT, kuni jääte kvaliteediga rahule.
• Kõik eraldusvõime sätted ei pruugi arvutirežiimis sõltuvalt graafikakaardist korralikult töötada.

Lietuvių k.
