BEDIENUNGSANLEITUNG 50PM4700 LG

f BENUTZERHANDBUCH PLASMA-TV Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf.

INHALTSVERZEICHNIS INHALTSVERZEICHNIS

+ Bei Nichtbeachtung drohen schwere Verletzungen, Unfälle und Tod.

3 ANMERKUNG ZU OPEN SOURCE- SOFTWARE

4 SICHERHEITSHINWEISE

10 - Wiedergabe von 3D-Material (Nur 3D-Modelle)

12 INSTALLATIONSVERFAHREN

12. MONTAGE UND VORBEREITUNG

15 Separat erhältlich

17 Anheben und Bewegen des TV-Gerätes

18 Montage auf einem Tisch

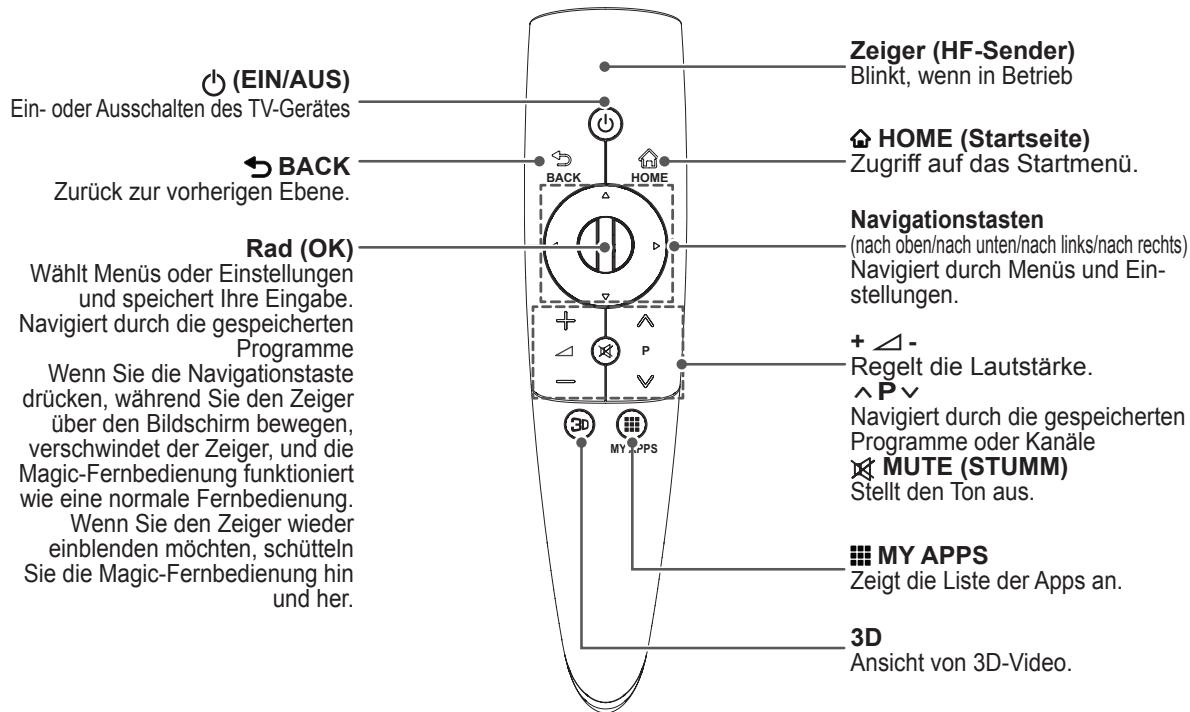

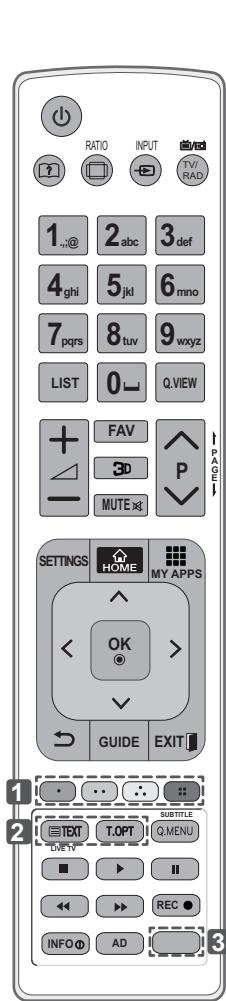

21 TASTENFUNKTIONEN DER MAGIC- FERNBEDIENUNG

22 Registrieren der Magic-Fernbedienung

22 So wird die Magic-Fernbedienung verwendet

22 VorsichtsmaRnahmen bei der Verwendung der Magic-Fernbedienung

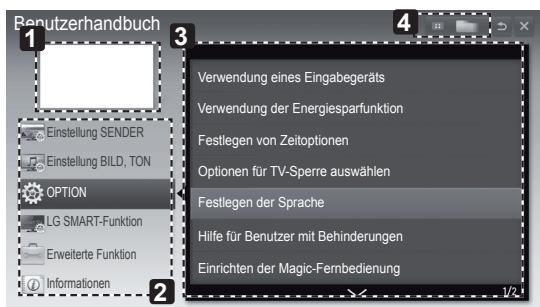

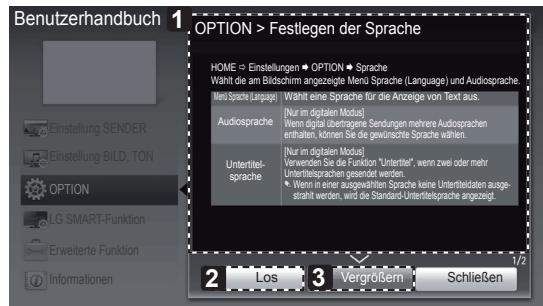

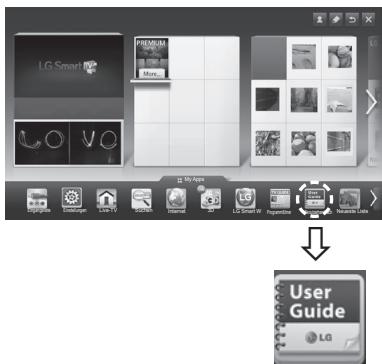

23 DAS BENUTZERHANDBUCH VERWENDEN

24 Reinigung des TV-Gerätes

24 - Bildschirm, Rahmen, Gehäuse und

25 EINRICHTUNG DER EXTERNEN STEUERUNG

+ Bei Nichtbeachtung drohen leichte Verletzungen oder eine Beschädigung des Produkts.

+ Der Hinweis hilft Ihnen dabei, das Produkt zu verstehen und sicher zu benutzen. Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie den Hinweis bitte aufmerksam durch.

LIZENZEN / ANMERKUNG ZU OPEN-SOURCE-SOFTWARE 3

LIZENZEN Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen erhalten Sie unter www.Ig.com.

x DOLBY Hergestellt unter Lizenz von Dolby Laboratories. ,Dolby“ und das Doppel-D-Symbol

DIGITAL PLUS | sind Marken der Firma Dolby Laboratories.

HDMI, das HDMI Logo und High-Definition Multimedia Interface sind Markenzeichen D oder eingetragene Markenzeichen von HDMI Licensing LLC.

DIU ÜBER DIVX-VIDEO: DivX® ist ein digitales Videoformat der Firma DivX, LLC, einem

HD " Tochterunternehmen der Rovi Corporation. Dieses Gerät ist offiziell DivX Certified® zur Wiedergabe von DivX-Videos. Weitere Informationen und Software-Tools zum Konvertieren von Dateien in das DivX-Format finden Sie unter divx.com.

ÜBER DIVX VIDEO-ON-DEMAND: Dieses DivX Certified® Gerät muss registriert werden, damit Sie gekaufte DivX Video-on-Demand-Inhalte (VOD) wiedergeben kônnen. Um einen Registrierungscode zu erhalten, rufen Sie im Einstellungsmenü des Gerätes den Bereich ,DivX VOD“ auf. Weitere Informationen darüber, wie Sie Ihre Registrierung abschlieRen, finden Sie unter vod.divx.com.

DivX Certified® zur Wiedergabe von DivX®-Videos bis zu HD 1080p, einschlieRlich Premium-Inhalten.*

DivX®, DivX Certified® sowie die entsprechenden Logos sind Marken der Rovi Corporation oder ihrer Tochterunternehmen und werden unter Lizenz verwendet.“

«Geschützt durch eines oder mehrere der folgenden US-Patente: 7,295,673; 7,460,668; 7,515,710; 7,519,274" É Hergestellt unter Lizenz unter den US-Patentnummern: 5,956,674; 5,974,380; | 2.0+Digital Out 6,487,535 und andere US- und weltweite Patente erteilt und angemeldet. DTS, das Symbol und DTS sowie das Symbol sind eingetragene Marken und DTS 2.0+Digital Out ist eine Marke von DTS, Inc. Das Produkt umfasst Software. © DTS, Inc. Alle Rechte vorbehalten.

ANMERKUNG ZU OPEN SOURCE-SOFTWARE Den Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen, der in diesem Produkt enthalten ist, Kônnen Sie unter http://opensource.lge.com herunterladen.

Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit.

LG Electronics stellt Innen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch den Quellcode auf CD-ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: opensource@lge.com. Dieses Angebot ist drei (3) Jahre ab Kaufdatum des Produkts gültig.

SICHERHEITSHINWEISE SICHERHEITSHINWEISE Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitshinweise bitte ©

Stellen Sie das TV-Gerät mit Fernsteuerung nicht in folgenden Umgebungen auf: - Unter direkter Sonneneinstrahlung In Bereichen mit hoher Luftfeuchtigkeit, wie z. B. einem Badezimmer In der Nähe von Hitzequellen, wie z. B. Üfen und anderen hitzeerzeugenden Ge- räten In der Nähe von Küchenzeilen oder Befeuchtern, wo das Gerät leicht Dampf oder Ôl ausgesetzt sein kann - In Bereichen, die Regen oder Wind ausgesetzt sind - In der Nähe von Behältern mit Wasser, wie z. B. Vasen Andernfalls kann es zu Bränden, Stromschlägen, Fehlfunktionen oder Produktver- formungen kommen. + Schützen Sie das Gerät vor Staub. Es besteht Brandgefahr.

Wenn Sie das Gerät vom Stromnetz trennen môchten, müssen Sie den Netzste- cker aus der Steckdose ziehen. Dieser Stecker muss jederzeit gut zugänglich sein.

+ Berühren Sie den Netzstecker nicht mit nassen Händen. Wenn die Kontaktstifte nass oder verstaubt sind, trocknen Sie den Netzstecker vollständig ab, bzw. befrei- en Sie ihn von Staub.

Feuchtigkeit erhôht die Gefahr eines tôdlichen Stromschlags.

Stellen Sie sicher, dass das Stromkabel geerdet ist. (AuRer bei Geräten, die nicht geerdet sind.)

Bei Nichtbeachtung besteht die Gefahr von Verletzungen oder eines tôdlichen Stromschlags.

Das Stromkabel muss vollständig in die Steckdose eingesteckt werden.

Ist das Stromkabel nicht fest in die Steckdose eingesteckt, besteht Brandgefahr.

Das Stromkabel darf nicht mit hei$en Gegenständen wie einem Heizkôrper in Be- rührung kommen. Andernfalls bestehen Brandgefahr und die Gefahr von Stromschlägen.

Stellen Sie keinen schweren Gegenstand oder das Gerät selbst auf das Stromka- bel. Andernfalls kann es zu Bränden und Stromschlägen kommen.

Platzieren Sie das Antennenkabel zwischen dem Innen- und Aufenbereich des Gebäudes so, dass kein Regen hereinflieRen kann. Etwaiger Wassereintritt kann zu Schäden am Gerät und Stromschlag führen.

Falls das TV-Gerät an der Wand montiert wird, darf es nicht an den Strom- und Signalkabeln auf der Rückseite des TV-Gerätes aufgehängt werden. Anderenfalls besteht die Gefahr von Bränden oder Stromschlägen.

SICHERHEITSHINWEISE 5

SchlieBen Sie nicht zu viele Elektrogeräte an einer einzelnen Steckdose an. Andernfalls kann es aufgrund von Überhitzung zu Bränden kommen.

Lassen Sie das Gerät beim Anschluss eines externen Gerätes nicht fallen. Andernfalls kônnen Verletzungen verursacht oder das Gerät beschädigt werden.

Bewahren Sie das Trockengranulat und die Vinyl-Verpackung auRerhalb der Reichweite von Kindern auf.

Trockengranulat ist bei Verschlucken gesundheitsschädlich. Falls es verschluckt wurde, Erbrechen herbeiführen und die Person ins nächste Krankenhaus bringen. AuRerdem besteht Erstickungsgefahr durch die Vinyl-Verpackung. Bewahren Sie sie auRerhalb der Reichweite von Kindern auf.

Achten Sie darauf, dass sich Kinder nicht an das TV-Gerät hängen oder daran hochklettern.

Andernfalls kann das Gerät umfallen, wodurch schwere Verletzungen hervorgeru- fen werden kônnen.

Leere Batterien müssen sicher entsorgt werden, um zu verhindern, dass Kinder sie verschlucken. Wenn ein Kind eine Batterie verschluckt hat, sofort den Arzt aufsuchen.

Berühren Sie das Ende des Netzkabels nicht mit einem leitenden Gegenstand (wie einer Gabel), während das Netzkabel mit der Steckdose verbunden ist. Berühren Sie das Netzkabel nicht, kurz nachdem Sie es mit der Steckdose verbunden ha- ben.

Es besteht die Gefahr eines tôdlichen Stromschlags.

(Abhängig vom Modell)

Bringen Sie keine entflammbaren Stoffe in die Nähe des Gerätes. Bei unsachgemäkem Umgang mit entflammbaren Stoffen besteht Explosionsge- fahr.

Es dürfen keine Metallgegenstände wie Münzen, Haarnadeln, Besteck oder Draht bzw. entzündliche Gegenstände wie Papier oder Streichhôlzer in das Gerät gelan- gen. Achten Sie insbesondere auf Kinder.

Es besteht die Gefahr von Stromschlag, Brand oder Verletzung. Wenn ein Gegen- stand in das Gerät gelangt, ziehen Sie das Stromkabel, und wenden Sie sich an den Kundendienst.

Sprühen Sie kein Wasser auf das Produkt, und bringen Sie es nicht mit entzünd- lichen Stoffen (Verdünnungsmittel oder Benzol) in Verbindung. Es besteht Strom- schlag- und Brandgefahr.

Setzen Sie das Produkt keinen Schlägen und StôRen aus. Sorgen Sie dafür, dass keine Gegenstände auf das Gerät oder den Bildschirm fallen. Es besteht Verletzungsgefahr. AuRerdem kann das Produkt beschädigt werden.

Berühren Sie das Produkt oder die Antenne nicht während eines Gewitters. Es besteht die Gefahr eines tôdlichen Stromschlags.

Im Falle eines Gasaustritts berühren Sie keinesfalls die Steckdose. Offnen Sie zum Lüften die Fenster. Durch Funken kônnen ein Brand oder Verbrennungen hervorgerufen werden.

| Sie dürfen das Gerät nicht eigenmächtig auseinanderbauen, reparieren oder ver-

Es besteht Stromschlag- und Brandgefahr.

Wenden Sie sich zur Überprüfung, Kalibrierung oder Reparatur an den Kunden-

Ziehen Sie in jedem der folgenden Fälle sofort den Netzstecker, und setzen Sie

sich mit Inrem Kundendienst vor Ort in Verbindung.

- Das Gerät wurde einer Erschütterung ausgesetzt

- Das Gerät wurde beschädigt

- Fremdkôrper sind in das Gerät gelangt

- Vom Gerät sind Rauch oder ungewôhnliche Gerüche ausgegangen

Dies kann Brand oder Stromschlag verursachen.

Ziehen Sie das Stromkabel aus der Steckdose, wenn das Gerät für längere Zeit

nicht verwendet wird.

Wenn das Gerät eingestaubt ist, besteht Brandgefahr. Ein VerschleiR der Isolation

kann zu Kriechverlust, Stromschlag oder Brand führen.

+ Achten Sie darauf, dass keine Flüssigkeit auf das Gerät spritzt oder tropft. Stellen Sie keine Gegenstände, die Flüssigkeiten enthalten (z. B. Vasen), auf dem Gerät ab.

SICHERHEITSHINWEISE 7

«2°. + Stellen Sie das Gerät nicht in der Nähe von Funkwellen auf.

+ Der Abstand zwischen einer AuRenantenne und Stromleitungen muss groR genug sein, um eine Berührung der beiden zu verhindern, selbst wenn die Antenne herun- terfällt.

Andernfalls besteht die Gefahr von Stromschlägen.

Stellen Sie das Produkt nicht auf unstabilen Regalen oder geneigten Oberflächen auf. Vermeiden Sie auRerdem Stellplätze, die vibrieren oder auf denen das Produkt keinen sicheren Halt hat.

Andernfalls kann das Gerät herunter- oder umfallen, wodurch Verletzungen oder Beschädigungen am Gerät verursacht werden kônnen.

Wenn Sie das TV-Gerät auf einem Standfuk aufstellen, müssen Sie durch vor- beugende MaRnahmen ein Umkippen verhindern. Andernfalls kann das TV-Gerät umfallen, wodurch Verletzungen hervorgerufen werden kônnen.

+ Wenn Sie das TV-Gerät an der Wand montieren, befestigen Sie eine VESA-Standardwandhalterung (optional) an der Rückseite des Gerätes. Wenn Sie das TV-Gerät mit der optionalen Wandhalterung montieren môchten, befestigen Sie diese sorgfältig, um ein Herunterfallen zu vermeiden.

+ Verwenden Sie nur vom Hersteller empfohlenes Zubehôr.

+ Konsultieren Sie bei der Installation der Antenne eine qualifizierte Fachkraft. Andernfalls besteht Brandgefahr bzw. die Gefahr von Stromschlägen.

Wir empfehlen einen Abstand vom Gerät, der mindestens dem 5- bis 7-Fachen der Bildschirmdiagonale entspricht. Das Fernsehen über einen langen Zeitraum hinweg kann zu Seheintrübung führen.

Verwenden Sie nur den angegebenen Batterietyp. Andernfalls kônnte die Fernbedienung beschädigt werden.

Alte und neue Batterien dürfen nicht zusammen verwendet werden. Andernfalls kônnten die Batterien überhitzen und auslaufen.

Es dürfen sich keine Gegenstände zwischen der Fernbedienung und dem Sensor befinden.

Das Signal von der Fernbedienung kann durch Sonnenlicht oder andere starke Lichteinstrahlung gestôrt werden. Verdunkeln Sie in diesem Fall den Raum.

— Achten Sie beim Anschluss von externen Geräten, wie z. B. Videospielkonsolen, darauf, dass die Anschlusskabel lang genug sind. Ansonsten kann das Gerät umfallen, wodurch Verletzungen oder Beschädigungen am Gerät verursacht werden kônnen.

8 SICHERHEITSHINWEISE

+ Schalten Sie das Gerât niemals ein oder aus, indem Sie den Stecker aus der Steckdose ziehen. (Verwenden Sie das Stromkabel nicht als Ein- und Aus-Schal- ter.)

Ein mechanischer Defekt oder Stromschlag kônnen die Folge sein.

+ Folgen Sie den unten stehenden Installationsanweisungen, um ein Überhitzen des

Gerätes zu verhindern.

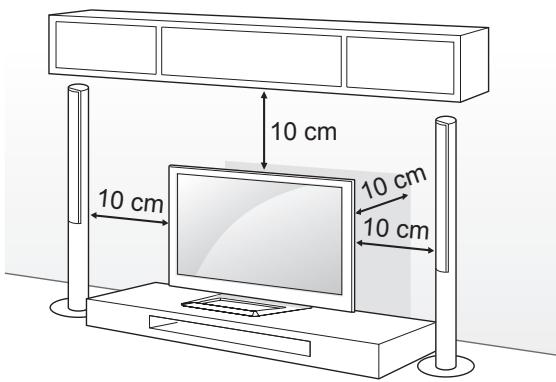

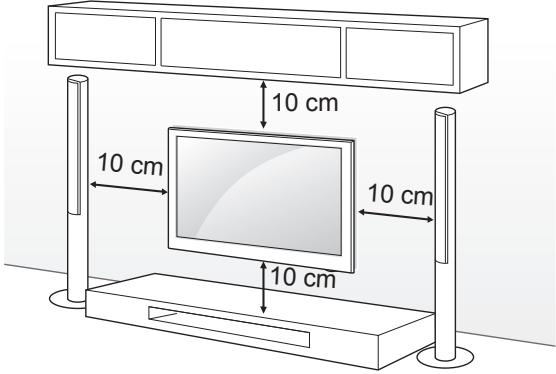

- Der Abstand des Gerätes zur Wand sollte mindestens 10 cm betragen.

- Montieren Sie das Gerät nur an Orten mit ausreichender Belüftung (d. h. weder in einem Regal oder Schrank).

- Stellen Sie es nicht auf Kissen oder Teppichen ab.

- Achten Sie darauf, dass die Belüftungsschlitze nicht durch eine Tischdecke oder einen Vorhang verdeckt werden.

Andernfalls kann es zu einem Brand kommen.

+ Berühren Sie nicht die Lüftungsôffnungen, wenn das TV-Gerät über längere Zeit

FT | läuft, da die Lüftungsôffnungen heiR werden kônnen. Dies hat keinen Einfluss auf LE den Betrieb oder die Leistung des Produkts. ==

-+ Überprüfen Sie das Kabel an Ihrem Gerät regelmäkig. Weist es Anzeichen von Beschädigung oder Abnutzung auf, trennen Sie das Stromkabel vom Netz, und verwenden Sie das Gerät nicht weiter. Lassen Sie das Kabel durch einen autorisierten Servicepartner ersetzen.

fi + Sorgen Sie dafür, dass die Kontaktstifte und die Steckdose frei von Staub sind. (à Es besteht Brandgefahr.

Schützen Sie das Netzkabel vor mechanischen Beschädigungen, wie z. B. Verdre- hen, Knicken, Eindrücken, Einklemmen in einer Tür oder Drauftreten. Achten Sie besonders auf die Stecker, Steckdosen und den Bereich, an dem das Kabel aus dem Gerät tritt.

Üben Sie keinen starken Druck mit der Hand oder einem spitzen Gegenstand wie einem Nagel, Bleistift oder Kugelschreiber auf das Gerät aus. Verkratzen Sie das Gerät nicht.

Vermeiden Sie es, den Bildschirm zu berühren oder mit den Fingern längere Zeit auf den Bildschirm zu drücken. Dadurch kann es zu vorübergehenden Verzer- rungseffekten auf dem Bildschirm kommen.

Ziehen Sie vor der Reinigung des Gerätes den Netzstecker, und reinigen Sie das Gerät mit einem weichen Tuch. Übermäkiger Druck kann Kratzer oder Verfärbun- gen verursachen. Benutzen Sie weder Sprühflaschen noch nasse Tücher. Verwen- den Sie vor allem keine Glasreiniger oder für Autos oder in der Industrie verwen- dete Reinigungsmittel, aggressive Mittel oder Wachs, Benzol, Alkohol usw. Diese Mittel kônnen das Gerät und seinen Bildschirm beschädigen. Andernfalls kann es zu Bränden, Stromschlägen, Beschädigungen am Gerät (Ver- formung, Korrosion und Schäden) kommen. + Solange das Gerät an eine Wechselstrom-Steckdose angeschlossen ist, bleibt es auch dann mit der

Wechselstromquelle verbunden, wenn Sie es mit dem Schalter ausschalten.

f + Ziehen Sie das Netzkabel immer am Stecker aus der Steckdose.

Wenn die Kabel im Inneren des Netzkabels vom Stecker getrennt werden, kann dies einen Brand verursachen.

+ Schalten Sie das Gerät aus, bevor Sie es bewegen. Ziehen Sie dann das Stromka- 5 bel, Antennenkabel und alle anderen Anschlusskabel.

4) Andernfalls kann das TV-Gerät oder das Stromkabel beschädigt werden, wodurch

es zu einem Brand oder Stromschlag kommen kann.

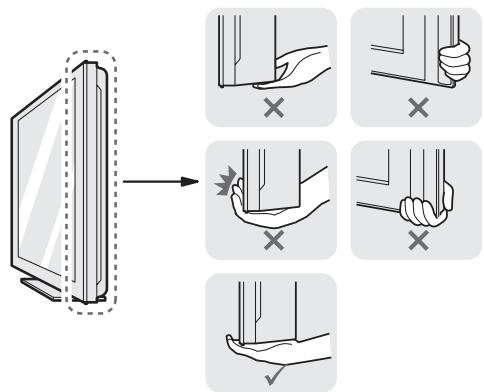

SICHERHEITSHINWEISE Das Gerät ist schwer und sollte stets mit zwei Personen bewegt oder ausgepackt werden. Andernfalls kann es zu Verletzungen kommen.

Wenden Sie sich einmal im Jahr an den Kundendienst, damit die innenliegenden Bauteile des Produkts fachgerecht gereinigt werden. Angesammelter Staub kann mechanische Fehler verursachen.

Wenden Sie sich bei Problemen an einen qualifizierten Kundendienstmitarbeiter. Bitte setzen Sie sich mit dem Kundendienst in Verbindung, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Stromkabel oder der Stecker defekt sind, wenn Flüssigkeit über das Gerät gegossen wurde oder Gegenstände in das Gerät gelangt sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, wenn das Gerät nicht ordnungsgemäk funktioniert oder wenn das Gerät fallen gelassen wurde.

= Wenn sich das Gerät kalt anfühit, kann es beim Einschalten zu einem kurzen Flim- mern kommen. Das ist normal und kein Fehler des Gerätes.

Der Bildschirm ist ein hochentwickeltes Gerät mit einer Auflôsung von zwei bis sechs Millionen Pixel. Unter Umständen sind winzige schwarze Punkte und/oder

—] bunte Punkte (rot, blau oder grün) von 1 ppm Grôke auf dem Bildschirm zu sehen. Dies deutet nicht auf eine Fehlfunktion hin und beeinträchtigt nicht die Leistung und Zuverlässigkeit des Gerätes.

Diese Erscheinung tritt auch bei Geräten von Fremdanbietern auf und wird nicht als Grund für Umtausch oder Rückerstattung anerkannt.

s # Je nach lhrer Betrachtungsposition (von rechts, links, oben, unten) sind Helligkeit

und Farben auf dem Bildschirm môglicherweise unterschiedlich.

ET Diese Erscheinung ist auf die besonderen Eigenschaften des Bildschirms zurück- zuführen. Es steht in keinem Zusammenhang mit der Leistung des Gerätes, und es handelt sich hierbei nicht um eine Fehlfunktion.

Durch das Anzeigen eines Standbilds (z. B. ein Programmlogo, Bildschirmmenü, Szene eines Vi- deospiels) über einen längeren Zeitraum kann der Bildschirm beschädigt werden, und das Bild wird eingebrannt. Das Einbrennen von Bildern wird bei diesem Gerät nicht von der Garantie gedeckt. Vermeiden Sie die Anzeige von Standbildern auf dem Fernsehbildschirm über einen längeren Zeit- raum (2 Stunden oder mehr bei LCD-Fernsehgeräten, 1 Stunde oder mehr bei Plasma-Fernsehge- räten).

Wird das Format über einen längeren Zeitraum auf 4:3 eingestellt, kann es an den Rändern des Bildschirms zum Einbrennen kommen.

Diese Erscheinung tritt auch bei Geräten von Fremdanbietern auf und wird nicht als Grund für Um- tausch oder Rückerstattung anerkannt.

Knacken*: Das beim Fernsehen oder Ausschalten des Gerätes zu hôrende Knacken wird durch Wärmeschrumpfung von Kunststoffen aufgrund von Temperatur und Feuchtigkeit verursacht. Dieses Geräusch ist normal bei Geräten, bei denen die thermische Verformung erforderlich ist. Stromkreis- brummen/Bildschirmsummen: Der Hochgeschwindigkeitsschaltkreis, der eine gro&e Menge Strom für den Betrieb des Gerâtes bereitstellt, gibt ein leises Geräusch ab. Dieses Geräusch ist je nach Gerät anders.

Es hat keinen Einfluss auf die Leistung und Zuverlässigkeit des Gerätes.

10 SICHERHEITSHINWEISE Wiedergabe von 3D-Material (Nur 3D-Modelle)

FN WARNUNG Betrachtungsumgebung + Betrachtungszeit - Unterbrechen Sie die Betrachtung von 3D-Inhalten jede Stunde für 5 bis 15 Minuten. Das Betrach- ten von 3D-Inhalten über einen längeren Zeitraum kann Kopfschmerzen, Schwindelgefühle, Müdig- keit oder Augenbelastungen verursachen.

Personen mit dem Risiko eines photosensiblen Anfalls oder einer chronischen Erkrankung

+ Einige Benutzer erleben Anfälle oder andere unnormale Symptome, wenn sie Blitzlicht oder bestimmten Mustern von 3D-Inhalten ausgesetzt werden.

+ Betrachten Sie keine 3D-Videos, wenn Sie Übelkeit verspüren, schwanger sind oder an einer chronischen Krankheit, wie Epilepsie, Herzstôrungen, blutdruckbedingten Krankheiten usw. leiden.

+ AuRerdem solliten 3D-Inhalte von Personen mit Stereoblindheit oder Stôrungen des räumlichen Sehens gemieden werden. Diese Personen sehen 3D-Bilder häufig als Doppelbilder oder fühlen ein Unbehagen beim Betrachten.

+ Wenn Sie an Strabismus (Schielen), Amblyopie (Schwachsichtigkeit) oder Astigmatismus (Hornhautverkrümmung) leiden, haben Sie unter Umständen Probleme bei der Tiefenerkennung und fühlen aufgrund der Doppelbilder eine schnellere Ermüdung. In diesen Fällen wird empfohlen, häufigere Pausen als durchschnittliche Erwachsene einzulegen.

+ Wenn Ihre Sehstärke auf beiden Augen unterschiedlich ist, korrigieren Sie diese vor dem Betrachten

Symptome, bei denen Sie das Betrachten von 3D-Inhalten abbrechen bzw. von ihrer Betrachtung absehen sollten

+ Betrachten Sie keine 3D-Inhalte, wenn Sie aufgrund von Schlafmangel, Überlastung oder Alkoholkonsum müde sind. + Wenn die folgenden Symptome auftreten, stellen Sie die Betrachtung von 3D-Inhalten ein, und erholen Sie sich so lange, bis die Symptome verklungen sind. - Sprechen Sie mit Inrem Hausarzt, falls die Symptome nicht nachlassen. Zu den Symptomen ge- hôren Kopfschmerzen, schmerzende Augen, Schwindel, Übelkeit, Herzklopfen, verschwommene Wahrnehmung, Benommenheit, Unbehagen, Sehen von Doppelbildern, Sehmüdigkeit.

SICHERHEITSHINWEISE 11

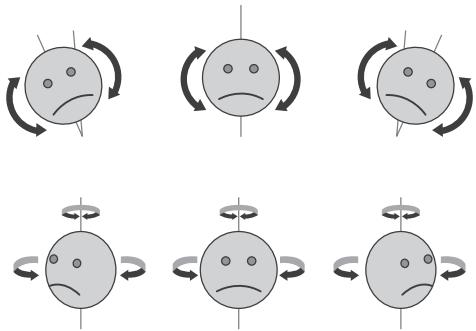

ÂÀ VORSICHT Betrachtungsumgebung + Betrachtungsabstand - Wenn Sie die 3D-Funktion nutzen, halten Sie stets einen Betrachtungsabstand ein, der mindestens dem 2-Fachen der Bildschirmdiagonalen entspricht. Wenn das Betrachten von 3D-Inhalten Unwohl- sein verursacht, vergrôkern Sie Ihren Abstand zum TV-Gerät. + Betrachtungsposition - Richten Sie Ihr Gesicht auf den Bildschirm (Augenhôhe), und schauen Sie dabei gerade nach vorn. Andernfalls kônnen Sie die 3D-Inhalte nicht richtig sehen.

Betrachtungsalter + Kleinkinder/Kinder

- Die Verwendung bzw. das Betrachten von 3D-Inhalten ist für Kinder unter 5 Jahren verboten.

- Kinder unter 10 Jahren kônnen überreagieren und übermäRig angeregt werden, da sich ihre Seh- kraft noch in der Entwicklung befindet (sie versuchen z. B. den Bildschirm zu berühren oder in den Bildschirm hineinzuspringen). Kinder sollten 3D-Inhalte daher nur unter Aufsicht und unter Anwen- dung besonderer Vorsicht betrachten.

- Kinder haben im Zusammenhang mit 3D-Darstellungen eine grôkere binokulare Disparität als Er- wachsene, da der Abstand zwischen ihren Augen kleiner ist. Daher ist ihre Fähigkeit zur stereosko- pischen Tiefenerkennung bei der Betrachtung eines 3D-Bildes ausgeprägter als bei Erwachsenen.

- Jugendiiche unter 19 Jahren reagieren môglicherweise sensibel gegenüber der Lichtstimulation bei

3D-Inhalten. Raten Sie ihnen, bei Müdigkeit nicht über längere Zeiträume 3D-Inhalte zu betrachten. + Âltere Personen

- Âltere Personen erkennen môglicherweise einen geringeren 3D-Effekt als jüngere Personen. Sie

halten zudem in der Regel den empfohlenen Mindestabstand zum TV-Gerät ein.

Vorsicht bei der Verwendung der 3D-Brille

Verwenden Sie auf jeden Fall eine geeignete LG 3D-Brille. Andernfalls Kônnen Sie die 3D-Videos môglicherweise nicht richtig sehen.

Verwenden Sie die 3D-Brille nicht anstelle Ihrer normalen Brille, Sonnenbrille oder Schutzbrille.

Die Verwendung abgeänderter 3D-Brillen kann die Augen überlasten oder eine Bildverzerrung zur Folge haben.

Bewahren Sie die 3D-Brille nicht bei extrem hohen oder niedrigen Temperaturen auf. Dadurch kann es zu Verformungen kommen.

Die 3D-Brille ist zerbrechlich und kann leicht zerkratzen. Verwenden Sie immer ein weiches, sauberes Tuch, wenn Sie die Gläser säubern. Zerkratzen Sie die Oberfläche der 3D-Brille nicht mit scharfen Objekten, und verwenden Sie zum Reinigen keine Chemikalien.

Beim Betrachten von 3D-Videos unter einer fluoreszierenden Lichtquelle oder einer Lichtquelle mit drei Wellenlängen kann es zu leichtem Bildflackern kommen. Schalten Sie in diesem Fall das Licht aus, oder verdunkeln Sie es.

Andere Elektro- oder Kommunikationsgeräte sollten abgeschaltet oder vom TV-Gerät entfernt aufbewahrt werden, da sie Stôrungen verursachen und die 3D-Funktion beeinträchtigen kônnen.

Wenn Sie im Liegen fernsehen, kônnen 3D-Bilder dunkler oder nicht sichtbar sein.

12 INSTALLATIONSVERFAHREN / MONTAGE UND VORBEREITUNG

+_ Ihr TV-Gerät kann von der Abbildung môglicherweise leicht abweichen.

Das OSD-Menü (am Bildschirm angezeigtes Menü) lhres TV-Gerätes kann sich leicht von dem in diesem Handbuch unterscheiden.

Die verfügbaren Menüs und Optionen kônnen sich je nach verwendeter Eingangsquelle bzw. je nach Modell unterscheiden.

Künftig kônnen diesem TV-Gerät neue Funktionen hinzugefügt werden.

Das TV-Gerät kann in den Standby-Modus gesetzt werden, um den Stromverbrauch zu verringern. Wenn längere Zeit nicht ferngesehen wird, sollte das Gerät ausgeschaltet werden, um Strom zu sparen.

Der Stromverbrauch des eingeschalteten TV-Gerätes kann erheblich verringert werden, wenn die Helligkeit des Bildes vermindert wird.

INSTALLATIONSVERFAHREN

Ôffnen Sie die Packung, und stellen Sie sicher, dass alle Zubehôrteile im Lieferumfang enthalten sind. Befestigen Sie den StandfuR am TV-Gerät.

Verbinden Sie gegebenenfalls externe Zuspielgeräte mit dem TV-Gerät.

Stellen Sie sicher, dass eine Netzwerkverbindung vorhanden ist.

Sie kônnen die Netzwerkfunktionen des Fernsehgeräts nur dann nutzen, wenn eine Netzwerkverbindung hergestellt wurde.

MONTAGE UND VORBEREITUNG Auspacken

Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehôr fehlt, wenden Sie sich bitte an den Händier, bei dem Sie das Gerät erworben haben. Die Abbildungen im Handbuch unterscheiden sich môglicherweise von lhrem Gerät.

+ Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie keine Fälschungen. + Durch Fälschungen verursachte Beschädigungen sind nicht von der Garantie abgedeckt. + Bei einigen Modellen befindet sich ein dünner Film auf dem Bildschirm, der nicht entfernt werden darf.

MONTAGE UND VORBEREITUNG 13

Magic-Fernbedienung, Batterien (AA)

(Nur 50/60PM97**) (Siehe S. 21)

Fernbedienung und Batterien (AAA) (Siehe S. 20)

Reinigungstuch (Abhängig vom Modell) Verwenden Sie dieses, um Benutzerhandbuch das Gehäuse zu entstau- ge

ben. Netzkabelhalter (Siehe S. A-4)

Ferritkern (Abhängig vom Modell)

== À Schutzabdeckung

(Siehe S. A4) (Siehe S. 14)

e Kabelhalter € 3D-Brille

LL (Abhängig vom Modell) . À (AG-350)

(Siehe S. A-4) ) (Abhängig vom Modell) Montageschraube (Nur 42/50PM47**, 50/60PM67**, 50PM68**, x4 xs Montageschraube 50PM97**) (Nur 60PM68**, 60PM97**) (Siehe S. A-3) M4x30 M5x16 (Siehe S. A-3) Standkôrper / Standkôrper / Ständerplatte Ständerplatte (Nur 42/50PM47*, (Nur 50/60PM68**, 50/60PM67**) 50/60PM97**) (Siehe S. A-3) (Siehe S. A-3) Kabelclip

(Nur 50/60PM68**, 50/60PM97**)

14 MONTAGE UND VORBEREITUNG

+ Die im Lieferumfang enthaltenen Artikel sind modellabhängig. + Ânderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Aktu- alisierungen der Produktfunktionen vorbehalten.

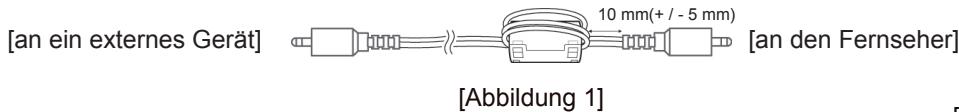

So verwenden Sie den Ferritkern 1 Verwenden Sie den Ferritkern, um die elektromagnetischen Interferenzen im Audiokabel des PCs

zu verringern. Wickeln Sie das Audiokabel des PCs dreimal um den Ferritkern herum. Platzieren Sie

den Ferritkern môglichst nah am Fernsehgerät. (Grau)

[an ein externes Gerät] «1 nn}

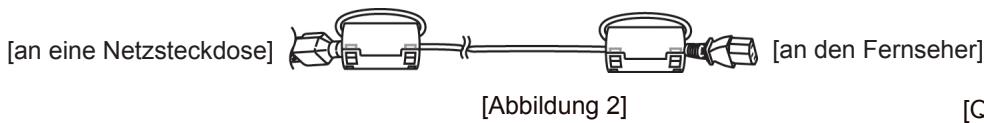

Ferritkerns] 2 Verwenden Sie den Ferritkern, um die elektromagnetischen Interferenzen im Netzkabel zu verrin-

gern. Wickeln Sie das Netzkabel einmal um den Ferritkern herum. Platzieren Sie den Ferritkern môglichst

nah am Fernsehgerät und an einem Netzstecker/Netzsteckdose. (Schwarz) [an eine Netzsteckdose] RE de — Lea [an den Fernseher] [Abbildung 2] [Querschnitt des Ferritkerns]

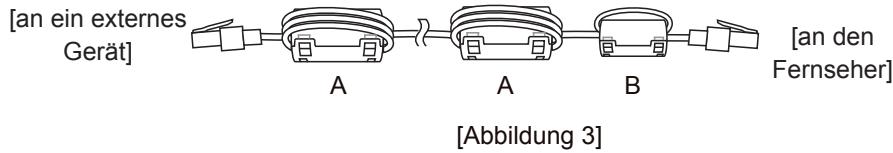

3 Mit dem Ferritkern verringern Sie die elektromagnetischen Stôrungen im LAN-Kabel. Wickeln Sie das LAN-Kabel dreimal um den Ferritkern herum. Platzieren Sie den Ferritkern môglichst nah am

Fernsehgerät und an einem externen Gerät. A (Grau) |B (Grau)

[an ein externes _ Gerät]

” | s Fernseher] A A 5 [Querschnitt des [Abbildung 3] Ferritkerns]

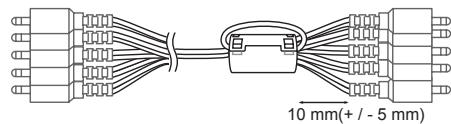

4 Verwenden Sie den Ferritkern, um die elektromagnetischen Interferenzen in den Component Y-, Pb-, Pr., L- und R-Kabeln zu verringern. Wickeln Sie das Komponenten-Kabel Y, Pb, Pr, L, R einmal um den Ferritkern herum. Platzieren Sie den Ferritkern môglichst nah am Fernsehgerät.

[an den Fernseher] ©)

[Querschnitt des Ferritkerns]

- Wenn Sie sechs Ferritkerne verwenden, folgen Sie den Anweisungen gemä& Abbildung 1, 2 und 3. - Wenn Sie sieben Ferritkerne verwenden, folgen Sie den Anweisungen gemäR Abbildung 1, 2, 3 und 4.

[an ein externes Gerät]

Für eine optimale Verbindung sollte die Einfassung

von HDMI-Kabeln und USB-Geräten hôchstens

10 mm dick und 18 mm breit sein. Verwenden Sie ein

Verlängerungskabel, das USB 2.0 unterstützt, wenn "A das USB-Kabel oder der USB-Speicherstick nicht in a "8 den USB-Anschluss lhres TV-Geräts passt. b

MONTAGE UND VORBEREITUNG 15

Separat zu erwerbende Artikel kônnen zur Qualitätsverbesserung geändert werden, ohne dass dies explizit mitgeteilt wird.

Diese Artikel kKônnen Sie über Ihren Fachhändier beziehen. Diese Gerâte sind nur mit bestimmten Modellen kompatibel.

AN-WF100 W-LAN Adapter

AN-MR300 Magic-Fernbedienung

Produktbezeichnungen, Funktionalität und/oder Designs kônnen im Zuge einer Qualitätsverbesserung durch den Hersteller geändert werden, ohne dass dies explizit mitgeteilt wird.

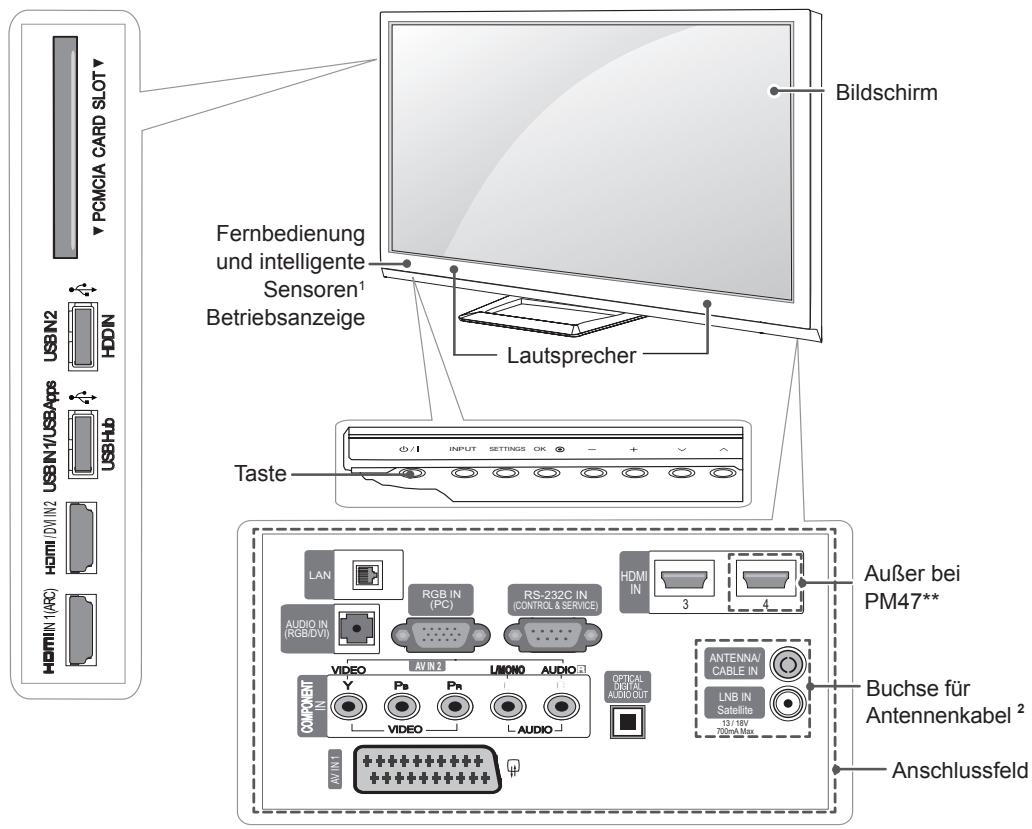

16 MONTAGE UND VORBEREITUNG Teile und Tasten

Ferbedienung und intelligente = Sensoren!

o Betriebsanzeige 8 $ FA 8 Ë | 5 !_ | Auñer bei g N | MAT H f Ë ! (l _ + Buchse für © € ! | Antennenkabel ? ï ï

A Taste Beschreibung d/1 Navigiert durch die gespeicherten Programme. INPUT Regelt die Lautstärke. SETTINGS Wähit die markierte Menüoption aus oder bestätigt eine Eingabe. OK © Ôffnet und schlieRt das Hauptmenü und speichert Ihre Eingaben. + Ândert die Eingangsquelle. vA Navigiert durch die gespeicherten Programme.

1 Intelligenter Sensor - Einstellung der Bildqualität und Helligkeit entsprechend der Umgebungsbedingungen. 2 Buchse für Antennenkabel — Die Buchsen für das Antennenkabel sind je nach Modell unterschiedlich..

MONTAGE UND VORBEREITUNG 17

Anheben und Bewegen des TV-Gerätes

Lesen Sie folgende Hinweise, bevor Sie das TV- Gerät bewegen oder anheben, um Kratzer oder Beschädigungen am TV-Gerät zu verhindern und um einen reibungslosen Transport unabhängig von Typ und Grôke zu gewährleisten.

+ Berühren Sie nach Môglichkeit nicht den Bildschirm, da er dadurch beschädigt werden kônnte.

Es wird empfohlen, das TV-Gerät im Originalkarton oder in der Originalverpackung zu bewegen bzw. zu transportieren.

Trennen Sie das Netzkabel und alle weiteren Kabel, bevor Sie das TV-Gerät bewegen oder anheben.

Halten Sie das TV-Gerät so, dass sein Bildschirm von lhnen abgewendet ist, um Beschädigungen zu vermeiden.

Halten Sie das TV-Gerät oben und unten am Rahmen gut fest. Halten Sie ihn nicht am transparenten Teil, am Lautsprecher oder am

Lautsprechergrill fest. x x

+ Groke TV-Geräte sollten stets von mindestens 2 Personen transportiert werden.

+ Wenn das TV-Gerät von Hand transportiert wird, halten Sie es wie in der folgenden Abbildung gezeigt.

+ Setzen Sie das TV-Gerät während des Transports keinen ruckartigen Bewegungen oder starken Erschütterungen aus.

+ Halten Sie das TV-Gerät beim Transport aufrecht, drehen Sie es niemals auf die Seite, und kippen Sie es nicht nach links oder rechts.

18 MONTAGE UND VORBEREITUNG Montage auf einem Tisch

1 Heben Sie das TV-Gerät an, und kippen Sie es auf einem Tisch in die aufrechte Position. - Lassen Sie (mindestens) 10 cm Platz zur Wand, um eine gute Belüftung zu gewährleisten.

2 SchlieRen Sie das Stromkabel an eine Steckdose an.

+ Stellen Sie das TV-Gerät nicht in die Nähe von Wärmequellen, da dies einen Brand oder Beschädigungen verursachen kônnte.

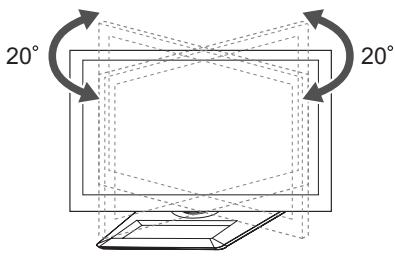

Einstellen des Fernsehgerätes für einen opti- malen Blickwinkel

(Diese Funktion steht nicht bei allen Modellen zur Verfügung.) Einstellen des TV-Gerätes für einen optimalen Blickwinkel Drehen Sie das TV-Gerät um 20 Grad nach links oder rechts, und stellen Sie den Blickwinkel optimal ein.

ÂÀ VORSICHT Wenn Sie das Produkt auf den optimalen Winkel einstellen, sollten Sie darauf achten, dass Sie Ihre Finger nicht einklemmen.

» Das Einklemmen von Händen oder Fingern kann Verletzungen verursachen. Wenn das Gerät zu stark geneigt ist, kann es herunter- fallen und beschädigt werden bzw. Verlet- zungen verursachen.

Befestigen des TV-Gerätes an einer Wand

(Diese Funktion steht nicht bei allen Modellen zur Verfügung.)

1 Setzen Sie die Ringschrauben oder TV- Halterungen und Schrauben an der Rückseite des TV-Gerätes ein, und befestigen Sie sie.

- Wenn an den Ringschraubenpositionen Schrauben eingesetzt sind, entfernen Sie zunächst die Schrauben.

2 Montieren Sie die Wandhalterungen mit den Schrauben an der Wand.

Stimmen Sie die Position der Wandhalterung

auf die Ringschrauben an der Rückseite des

3 Verbinden Sie die Ringschrauben und Wandhalterungen fest mit einem stabilen Seil. Achten Sie darauf, dass das Seil horizontal verläuft.

- Achten Sie darauf, dass Kinder nicht auf das TV-Gerät klettern oder sich daran hängen.

+ Verwenden Sie eine Haltevorrichtung oder einen Schrank, der stabil und groR genug ist, um das TV-Gerät sicher abzustützen. Halterungen, Seile und anderes Befestigungsmaterial gehôren nicht zum Lieferumfang des Gerätes. Bitte wenden Sie sich zum Erwerb von geeignetem Zubehôr an Ihren Fachhändler.

MONTAGE UND VORBEREITUNG 19

Befestigen Sie an der Rückseite des TV-Gerätes sorgfältig eine optionale Wandhalterung, und montieren Sie die Wandhalterung an einer stabilen Wand, die senkrecht zum Fufboden steht.

Wenn Sie das TV-Gerät an anderen Baustoffen befestigen môchten, fragen Sie zunächst bei einer qualifizierten Fachkraft nach.

LG empfiehlt, dass die Wandmontage von einem qualifizierten Techniker durchgeführt wird.

Verwenden Sie unbedingt Schrauben

und Wandhalterungen, die der VESA-

Norm entsprechen. Die Standardmake der Wandmontagesätze kônnen der folgenden Tabelle entnommen werden.

Separat zu beziehen (Wandmontagehalterung)

Modell 42/50PM47** |60PM67** 50PM67** 60PM68** 50PM68** 60PM97** 50PM97**

VESA (AxB) [400 x 400 600 x 400

Anzahl Schrauben|4 4

halterung PSW400BG _ |PSW600BG

+ Trennen Sie erst das Netzkabel, bevor Sie das TV-Gerät bewegen oder installieren. Ansonsten besteht Stromschlaggefahr. Wenn Sie das TV-Gerät an einer Decke oder Wandschräge montieren, kann

es herunterfallen und zu schweren Verletzungen führen.

Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal.

Ziehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am TV-Gerät hervorrufen und zum Erlôschen Ihrer Garantie führen kônnte.

Verwenden Sie die Schrauben und Wandhalterungen, die der VESA-Norm entsprechen. Schäden oder Verletzungen, die durch unsachgemäfe Nutzung oder die Verwendung von ungeeignetem Zubehôür verursacht werden, fallen nicht unter die Garantie.

+ Verwenden Sie die Schrauben, die unter den Spezifikationen der VESA-Norm aufgeführt sind.

Der Wandmontagesatz beinhaltet eine Installationsanleitung und die notwendigen Teile.

Die Wandhalterung ist optional. Zusätzliches Zubehôr erhalten Sie bei Ihrem Elektrohändler.

Die Schraubenlänge hängt von der Wandbefestigung ab. Verwenden Sie unbedingt Schrauben der richtigen Länge. Weitere Informationen kônnen Sie dem

im Lieferumfang der Wandhalterung enthaltenen Handbuch entnehmen.

20 FERNBEDIENUNG FERNBEDIENUNG Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der

Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, und verwenden Sie das TV-

Gerät bestimmungsgemäk.

Um die Batterien zu wechseln, ôffnen Sie das Batteriefach, wechseln Sie die Batterien [1] (1,5 V, AAA), legen Sie die ®- und ©-Enden entsprechend der Kennzeichnung im

Fach ein, und schlieRen Sie das Batteriefach.

Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor.

+ _Verwenden Sie niemals alte zusammen mit neuen Batterien, da dies Schäden an der Fernbedienung hervorrufen kann.

Stellen Sie sicher, dass die Fernbedienung auf den Sensor am TV-Gerät gerichtet ist.

CA (Benutzerhandbuch) EXIT Ruft das Benutzerhandbuch auf. Ausblenden der Bildschirmmenüs und Zurückkeh- ORATIO F 2) [renzum TV-Bild.

Ândert die BildgrôRe. @) © Farbtasten

INPUT sn mt œ« | |Offnen Sonderfunktionen in manchen Menüs. Ândert die Eingangsquelle. (e) © (@: Rot, @: Grün, C: Gelb, @: Blau) TV/RAD is/ù ÆATELETEXT-Tasten

Wählt Radio-, TV- und DTV-Programme. (2 Bu Diese Tasten werden für Teletext verwendet.

Weitere Informationen dazu erhalten Sie im Ab- schnitt ,Teletext-

Zum Zugriff auf die Liste der gespeicherten

Programme. Le. SUBTITLE LI (Leerzeichen) Ruft den bevorzugten Untertitel im digitalen Modus Gibt ein Leerzeichen auf der Bildschirmtastatur wieder. Πauf.

Zugriff auf die Liste der Lieblingskanäle. Rückkehr zum LIVE-TV.

QVIEW + ZA ':| |Q. MENU . Kehrt zurück zum vorherigen Programm. Ales? Ôfnet die Schnellmenüs.

FAV 00 MA | (LIVE TV Steuerungstasten (li, », 11, €, »)

Steuerung von Premium-Inhalten, DVR- oder Smart Share-Menüs oder der SIMPLINK-kompatiblen Geräte (USB oder SIMPLINK oder DVR).

3 Wird zur Ansicht von 3D-Videos verwendet

PAGE Wechselt zum vorherigen oder nächsten Bildschirm.

RECe Of der Heuiments Einstellen des DVR-Menüs. INFOO Far Startmenüs. Anzeige von Informationen zum aktuellen Pro- _ gramm und Bildschirm. Y APPS 75 Zeigt die Liste der Apps an.

Schaltet die Audiobeschreibung ein oder aus.

Navigationstasten {nach oben/nach unten/nach links/nach rechts) Navigiert durch Menüs und Einstellungen.

GEAR APP/X Wählen Sie die Menüquelle für MHP TV. (Nur ltalien)(abhängig vom Model)

Wählt Menüs oder Einstellungen und speichert Ihre Œ@DORANGE |

Eingabe. Direkter Zugriff auf Ihr Internetportal für Unterhal- Zurück tungs- und Nachrichtendienste von Orange. (Nur

D (Zurück) : Frankreich)

Zurück zur vorherigen Ebene.

GUIDE Offnet den Programmführer.

TASTENFUNKTIONEN DER MAGIC-FERNBEDIENUNG 21

TASTENFUNKTIONEN DER MAGIC-

FERNBEDIENUNG Dieses Teil ist bei keinem der Modelle im Lieferumfang enthalten.

Wenn die Meldung ,Die Batterie der Magic-Fernbedienung ist schwach. Bitte Batterie wechseln.“ angezeigt wird, wechseln Sie die Batterie.

Um die Batterien zu wechseln, ôffnen Sie das Batteriefach, wechseln Sie die Batterien (1,5 V, AA), legen Sie die Æ- und ©-Enden entsprechend der Kennzeichnung im Fach ein, und schlieRen Sie das Batteriefach. Richten Sie die Fernbedienung auf den Fernbedienungssensor am TV-Gerät aus.

Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor.

+ Verwenden Sie niemals alte zusammen mit neuen Batterien, da dies Schäden an der Fernbedienung hervorrufen kann. + Ein RF-Dongle ist nicht erforderlich, da er bereits integriert ist.

Zeiger (HF-Sender) dl) (EIN/AUS) Ï Blinkt, wenn in Betrieb

Ein- oder Ausschalten des TV-Gerätes

© HOME (Startseite) Zugriff auf das Startmenü.

“+ BACK Zurück zur vorherigen Ebene. Navigationstasten {nach oben/nach unten/nach links/nach rechts) Navigiert durch Menüs und Ein- stellungen.

Rad (OK) Wählt Menüs oder Einstellungen und speichert Ihre Eingabe. Navigiert durch die gespeicherten Programme Wenn Sie die Navigationstaste drücken, während Sie den Zeiger TV über den Bildschirm bewegen, Mavigiert durch de gespelcherien verschwindet der Zeiger, und die rogramme oder Kanale Magic-Fernbedienung funktioniert x MUTE (STUMM) wie eine normale Fernbedienung. | Stelit den Ton aus. Wenn Sie den Zeiger wieder einblenden môchten, schütteln | |

+ d- Regelt die Lautstärke. APv

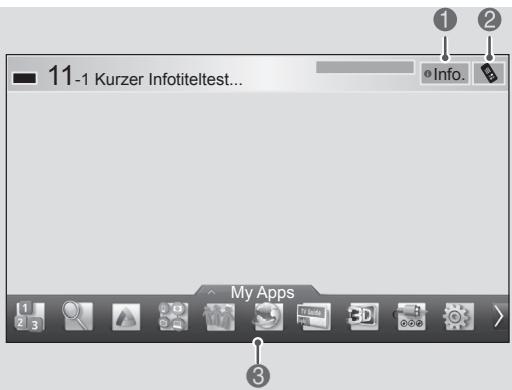

MY APPS Sie die Magic-Fernbedienung hin eigt die Liste der Apps an. und her. 3D Ansicht von 3D-Video. TE ue nototest ein: S Wenn Sie auf der Magic-Fembedienung auf

Rad (OK) drücken, wird der folgende Bild- © |schirm angezeigt.

Zeigt Informationen zum aktuellen Programm und Bildschirm an.

Durch Drücken dieser Taste wird das Zahlen- @ |feld angezeigt, über das Sie die Programm- nummer auswählen kônnen.

_ J GUNDSE 2) © |Wähien Sie das Menü ,My Apps“ aus.

22 TASTENFUNKTIONEN DER MAGIC-FERNBEDIENUNG Registrieren der Magic- Fernbedienung

Damit die Magic-Fernbedienung funktioniert, muss sie zuvor mit Ihrem TV-Gerät gekoppelt werden.

So wird die Magic-Fernbedienung registriert

1 Um die Registrierung automatisch durchzuführen, schalten Sie das TV-Gerät ein, und drücken Sie 20 Sekunden lang auf die Taste Rad (OK). Nach Abschluss der Regjistrierung wird eine entsprechende Meldung auf dem Bildschirm angezeigt.

2 Wenn die Registrierung nicht erfolgreich verläuft, schalten Sie das TV-Gerät aus und wieder ein. Drücken Sie dann 20 Sekunden lang die Taste Rad (OK), um die Registrierung abzuschlieRen.

So wird die Magic-Fernbedienung erneut

registriert s 1 Drücken und halten Sie 5 BACK Sekunden lang die Tasten eo BACK®# und HOME&, um die Registrierung zurückzusetzen. HOME Führen Sie die Registrierung (Startseite) | dann durch, indem Sie

den vorangegangenen Anweisungen unter So wird die Magic-Fernbedienung registriert"” folgen.

2 Um die Magic-Fernbedienung erneut zu registrieren, drücken und halten Sie 5 Sekunden lang die Taste BACK® bei auf das TV gerichteter Fernbedienung. Wenn der Rückstellvorgang abgeschlossen ist, erscheint eine Information auf dem

So wird die Magic- Fernbedienung verwendet

1 Wenn der Zeiger nicht zu sehen ist, bewegen Sie die Fernbedienung etwas nach links oder rechts. Daraufhin wird der Zeiger automatisch wieder auf dem Bildschirm angezeigt.

» Wurde der Zeiger über einen längeren Zeitraum nicht ver- wendet, wird er ausgeblen- det.

2 Sie kônnen den Zeiger bewegen, indem Sie den Zeigersender an der Fernbedienung auf Ihr TV- Gerät richten und dann die Fernbedienung nach links, rechts, oben oder unten bewegen.

» Wenn der Zeiger nicht ord- nungsgemäR funktioniert, warten Sie 10 Sekunden, bevor Sie die Fernbedienung erneut verwenden.

VorsichtsmaRinahmen bei der Verwendung der Magic- Fernbedienung

+ Verwenden Sie die Fernbedienung innerhalb der maximalen Kommunikationsreichweite (10 m). Wird die Fernbedienung auRerhalb dieser Entfernung verwendet oder befindet sich ein Hindernis vor der Fernbedienung, kann es zu einem Kommunikationsfehler kommen.

Auch andere Geräte in der Nähe kônnen Kommunikationsfehler verursachen. Elekt- rogerâte, wie beispielsweise ein Mikrowel- lenherd oder ein kabelloses LAN-Produkt, kônnen zu Stôrungen führen, weil sie im gleichen Frequenzbereich (2,4 GHz) arbeiten wie die Magic-Fernbedienung.

Die Magic-Fernbedienung kann beschädigt werden oder nicht mehr ordnungsgemäR funktionieren, wenn sie herunterfällt oder einen starken StoR erhält.

Achten Sie beim Gebrauch der Magic-Fern- bedienung darauf, nicht gegen in der Nähe stehende Môbel oder Personen zu stofen. Hersteller und Installateur kônnen keinen Service bezüglich der Sicherheit von Per- sonen bieten. Das Drahtlosgerät verursacht eventuell Interferenzen aufgrund von elektro- magnetischen Wellen.

Ein W-LAN Router (Sender) sollte sich min- destens 1 m vom TV-Gerät entfernt befin- den. Wenn er näher als 1 m vom TV-Gerät entfernt ist, funktioniert die Magic-Fernbe- dienung aufgrund von Frequenzstôrungen môglicherweise nicht einwandfrei.

DAS BENUTZERHANDBUCH VERWENDEN 23

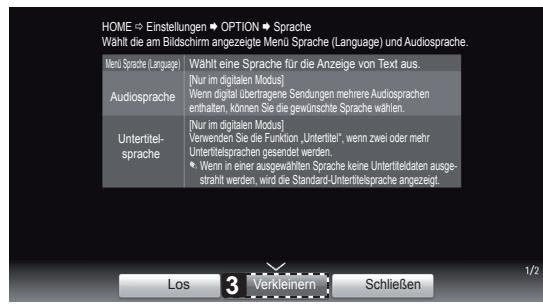

DAS BENUTZERHANDBUCH VERWENDEN Im Benutzerhandbuch erhalten Sie auf einfache Weise detaillierte Informationen zum TV-Gerät.

1 Drücken Sie die Taste GHOME, um auf das Benutzerhandbuch À © Startmenü zuzugreifen.

2 Wählen Sie Benutzerhandbuch, und drücken Sie Rad (OK).

LA E——) Benutzerhandbuch

+ Sie kônnen auch auf das Benutzerhandbuch zugreifen, indem Sie auf der Fernbedienung auf F\Benutzerhandbuch) drücken.

@ Zeigt die Beschreibung des ausgewählten Menüs an. Navigieren Sie mit A/V zwischen den Sei- ten.

A Wechselt vom Benutzerhandbuch direkt zum ausgewählten Menü.

@ Vergrôkert oder verkleinert den Bildschirm.

Zeigt das aktuelle Programm oder den Ein- gangsquellenbildschirm an.

Hier kônnen Sie Ihre gewünschte Kategorie auswählen.

& Hier künnen Sie das gewünschte Element auswählen. Navigieren Sie mit A/V zwischen den Sei- ten.

@ Ermôglicht das Blättern durch die Beschrei- bung lhrer gewünschten Funktion aus dem Index.

24 WARTUNG / FEHLERBEHEBUNG WARTUNG Reinigung des TV-Gerätes

Reinigen Sie Ihr TV-Gerät regelmäkig für eine optimale Leistung und eine verlängerte Produktlebensdauer.

+ Achten Sie darauf, zuvor das Gerät auszuschalten und trennen Sie das Netzkabel sowie alle anderen Kabel vom Gerät bzw. der Steckdose.

+ Wenn das TV-Gerät über einen längeren Zeitraum unbeaufsichtigt oder ungenutzt ist, ziehen Sie das Netzkabel aus der Steckdose und trennen Sie alle Signalzuführungen, um môgliche Schäden durch Blitzschlag oder Spannungsspitzen zu vermeiden.

Bildschirm, Rahmen, Gehäuse und Standfuk

+ Entfernen Sie Staub oder leichte Verschmutzungen mit einem trockenen, sauberen und weichen Tuch.

+ Entfernen Sie grôkere Verschmutzungen mit einem weichen Tuch. Feuchten Sie das Tuch mit sauberem Wasser oder einem milden Reinigungsmittel an. Wischen Sie das Gerät anschlieRend umgehend mit einem trockenen Tuch trocken.

+ Berühren Sie nach Môglichkeit nicht den Bildschirm, da er dadurch beschädigt werden kônnte.

+ Die Oberfläche darf weder gedrückt, gerieben, noch mit dem Fingernagel oder einem spitzen Gegenstand gestoRen werden, da dies Kratzer und Bildverzerrungen verursachen kann.

+ Verwenden Sie keine Chemikalien, da diese das Gerät beschädigen kônnen.

+ Sprühen Sie keine Flüssigkeit auf die Oberfläche. Wenn Wasser in das TV-Gerät eindringt, kann dies zu Feuer, elektrischem Schlag oder Fehlfunktionen führen.

Entfernen Sie angesammelten Staub oder Schmutz regelmäfig vom Netzkabel.

FEHLERBEHEBUNG Problem Lôsung Das TV-Gerät reagiert nicht auf | + Prüfen Sie den Sensor der Fernbedienung, und versuchen Sie es erneut. die Fernbedienung, + Prüfen Sie, ob sich zwischen dem Produkt und der Fernbedienung ein Hindernis befindet. *_Prüfen Sie, ob die Batterien noch geladen sind und ordnungsgemäR eingesetzt wurden (@ auf @OaitO). Weder Bild noch Ton wird + Prüfen Sie, ob das Gerät eingeschaltet ist. ausgegeben. + Prüfen Sie, ob das Netzkabel in der Steckdose steckt. + Prüfen Sie, ob die Steckdose ordnungsgemäR funktioniert, indem Sie andere Gerâte einstecken. Das TV-Gerät schaltet sich + Überprüfen Sie die Steuerungseinstellungen der Stromversorgung. Die Stromversorgung ist plôtzlich ab. môglicherweise unterbrochen.

*_ Prüfen Sie, ob in den Zeiteinstellungen automatisches Abschalten aktiviert ist. + Wenn kein Signal besteht, obwohl das TV-Gerät eingeschaltet ist, schaltet sich das Gerät nach 15 Minuten automatisch ab.

Beim AnschlieRen an den PC {RGB/HDMI DVI) wird entweder .Kein Signal" oder ,Ungültiges Format’ angezeigt.

Schalten Sie das Fernsehgerät mit der Fernbedienung aus und dann erneut ein. SchlieRen Sie das RGB- oder HDMI-Kabel emeut an Starten Sie den PC bei eingeschaltetem Fernsehgerät erneut.

EINRICHTUNG DER EXTERNEN STEUERUNG / TECHNISCHE DATEN 25

EINRICHTUNG DER EXTERNEN STEUERUNG Informationen zur Einrichtung der externen Steuerung erhalten Sie unter www.Ig.com.

TECHNISCHE DATEN Die Spezifikationen kônnen sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern.

Spezifikation für WLAN-Modus (TWFM-B003D)

Standard IEEE 802.11a/b/g/n 2400 bis 2483,5 MHz

Frequenzbereich 5150 bis 5250 MHz 5725 bis 5850 MHz

Modulation CCK / OFDM / MIMO Ausgangsleistung

802.11a: 11 dBm 802.11b: 15 dBm 802.11g: 13 dBm

Antennen-Gain (Typisch)

2400 bis 2483,5 MHz: -2,5 dBi 5150 bis 5250 MHz: -2,2 dBi 5725 bis 5850 MHz: -2,9 dBi

802.11a/b/g: HT20 802.11n: HT20/40

+ Da der Frequenzkanal je nach Land variieren kann, kann die Betriebsfrequenz nicht durch die Benut- zer geändert oder angepasst werden. Dieses Gerät ist entsprechend der regionalen Frequenztabelle

eingestellt. Spezifikation für Bluetooth-Modul (BM-LDS302) Standard Bluetooth-Version 3.0 Frequenzbereich 2400 - 2483,5 MHz

Ausgangsleistung (Max.)

10 dBm oder niedriger

Kommunikationsentfernung

Offene Sichtverbindung ca. 10 m

SchlieRen Sie das TV-Gerät mit einem RF-Kabel (75 Q) an eine Wandantennenbuchse an.

HINWEIS Bei Verwendung von mehr als 2 TV-Geräten verwenden Sie einen Signalsplitter.

Ist das Bild schlechit, installieren Sie einen Signalverstärker, um die Bildqualität zu verbessern.

Wenn die Bildqualität bei angeschlossener Antenne schlecht ist, richten Sie die Antenne richtig aus.

Antennenkabel und Wandler sind nicht im Lieferumfang enthalten.

Français Connectez la TV à une prise d'antenne murale avec un câble RF (75 Q).

SchlieRen Sie das TV-Gerät mit einem Satelliten- HF-Kabel (75 Q) an eine Satellitenschüssel und an eine Satellitenbuchse an.

Überträgt digitale Video- und Audiosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie

das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des HDMI-Kabels mit dem TV-Gerät. Wählen Sie zum AnschlieRen einen beliebigen HDMI- Eingang. Es ist egal, welchen Port Sie wählen.

0 HINWEIS Für optimale Bildqualität wird empfohlen,

den HDMI-Anschluss des TV-Gerätes zu verwenden.

Verwenden Sie das neueste Hochgeschwindigkeits-HDMIT"-Kabel mit CEC-Funktion (Customer Electronics Control). High-Speed-HDMIT-Kabel sind für die Übertragung von HD-Signalen bis zu 1080p und hôher getestet.

Unterstützter DTV-Ton: MPEG, Dolby Digital,

Dolby Digital Plus, HE-AAC Unterstütztes HDMI-Audioformat: Dolby Digital, PCM (bis zu 192 KHz, 32 KHz/44,1 KHz/

148 KHz/88 KHz/96 KHz/176 KHz/192 KHz,

DTS wird nicht unterstützt.)

+ Ein externes Audiogerät, das SIMPLINK und ARC unterstützt, muss über den HDMI IN 1 (ARC) angeschlossen werden.

+ Wenn der Anschluss mit einem High-Speed- HDMI-Kabel erfolgt, gibt das externe Audi- ogerät, das ARC unterstützt, SPDIF ohne zusätzliches optisches Audiokabel aus und unterstützt die SIMPLINK-Funktion.

Überträgt digitale Videosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des DVI-HDMI-Kabels mit dem TV-Gerät. SchlieRen Sie ein Audiokabel an, um ein Audiosignal zu übertragen.

Wählen Sie zum AnschlieRen einen beliebigen HDMI- Eingang. Es ist egal, welchen Port Sie wählen.

+ Abhängig von der Grafikkarte funktioniert der DOS-Modus bei Einsatz eines HDMI-zu- DVI-Kabels môglicherweise nicht.

Überträgt das Videosignal von Ihrem PC an das TV-Gerät. SchlieRen Sie ein Audiokabel an, um ein Audiosignal zu übertragen.

Überträgt analoge Video- und Audiosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe eines Komponenten- Kabels mit dem TV-Gerät.

+ Wenn Kabel falsch angeschlossen werden, kann dies dazu führen, dass ein Bild in Schwarz-Wei® oder in verzerrten Farben erscheint.

Überträgt analoge Video- und Audiosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des Composite-Kabels mit dem TV-Gerät.

Sie kônnen anstelle der integrierten Lautsprecher ein optionales externes Audiosystem verwenden.

+ Wenn Sie ein optionales externes Audiogerät und nicht den eingebauten Lautsprecher nutzen, stellen Sie die Funktion ,TV Lautsprecher“ auf ,Aus“.

Anschluss über ein digitales optisches Audiokabel

Überträgt ein digitales Audiosignal vom TV-Gerät an ein externes Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des optischen Audiokabels mit dem TV-Gerät.

+ Blicken Sie nicht in den optischen Ausgangsanschluss. Der Laserstrahl kKônnte Ihren Augen schaden.

+ Die Funktion Audio mit ACP (Audio- Kopierschutz) blockiert môglicherweise den digitalen Audioausgang.

Verbinden Sie ein USB-Speichergerät, z. B. USB-Flash-Speicher, eine externe Festplatte oder einen USB-Kartenleser für Speicherkarten mit dem TV-Gerät, und greifen Sie auf das Menü ,Smart Share“ zu, um verschiedene Multimediadateien zu verwenden.

[1 HINWEIS Wenn Sie einen USB Hub verwenden môchten, stellen Sie sicher, dass er mit dem Anschluss USB Hub verbunden ist. SchlieRen Sie eine externe Stromquelle an, wenn eine USB-Verbindung erforderlich ist. Einige USB-Hubs funktionieren vielleicht nicht. Falls ein über einen USB-Hub verbundenes USB-Gerät nicht gefunden wird, verbinden Sie es direkt mit dem USB- Anschluss am TV-Gerät.

Zeigen Sie verschlüsselte Dienste (Bezahldienste) im digitalen TV-Modus an. Diese Funktion ist in einigen Ländern nicht verfügbar.

+ Überprüfen Sie, ob das CI-Modul richtig herum in den PCMCIA-Kartensteckplatz gesteckt wurde. Falls das Modul nicht korrekt eingesetzt wurde, kônnen TV-Gerät und PCMCIA-Kartensteckplatz beschädigt werden.

Überträgt Video- und Audiosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des Euro-Scart-Kabels mit dem TV-Gerät. Verwenden Sie das Euro-Scart-Kabel, um Bilder im Vollbildmodus anzuzeigen.

Ausgangs! AV EXP AV1 JET eine geplante (TV- TV-Auinahme unter Aktueller : Venwendung des EingangsmoduS Ausgang') onares Digital-TV Digital-TV oO Analog-TV, AV o Component/RGB Analog-TV (Per Engangemodus HDMI geschaltet.)

1 TV-Ausgang: Ausgang für analoge und digitale Fernsehsignale.

+ Das Euro-Scart-Kabel muss signaltechnisch abgeschirmt sein.

Bei digitalem Fernsehen im 3D-Modus kônnen die TV-Ausgangssignale nicht über ein SCART-Kabel ausgegeben werden. (Nur 3D-Modelle)

Wenn der 3D-Modus während einer geplanten Aufnahme mit dem Digital-

TV auf ,Ein“ eingestellt ist, Kônnen die Monitorausgangssignale nicht über das SCART-Kabel ausgegeben werden. Die Aufnahme ist dann nicht môglich. (Nur 3D-Modelle)

B-40 MAKING CONNECTIONS Français

Verbinden Sie mehrere externe Geräte mit dem TV-Gerät, und wechseln Sie die Eingangsmodi, um ein externes Gerät auszuwählen. Weitere Informationen zum Anschluss von externen Geräten entnehmen Sie bitte dem Handbuch des jeweiligen Gerätes.

Verfügbare externe Geräte sind: HD-Receiver, DVD-Player, Videorekorder, Audiosysteme, USB- Speichergeräte, PCs, Spielkonsolen und weitere externe Geräte.

+ Der Anschluss für externe Geräte kann von Modell zu Modell unterschiedlich sein. Verbinden Sie externe Geräte unabhängig von der Reihenfolge der Anschlüsse mit dem TV-Gerät.

Wenn Sie eine Fernsehsendung über DVD- Player oder Videorekorder aufnehmen, vergewissern Sie sich, dass das TV-Gerät über das Eingangskabel für das TV-Signal mit dem DVD-Player oder Videorekorder verbunden ist. Weitere Informationen zu Aufnahmen entnehmen Sie bitte dem Handbuch des verbundenen Gerätes. Anweisungen zum Betrieb finden Sie im Handbuch des externen Gerätes.

Wenn Sie eine Spielekonsole mit dem TV- Gerät verbinden, verwenden Sie das mit der Konsole mitgelieferte Kabel.

Im PC-Modus kann es hinsichtlich Auflôsung, vertikalem Muster, Kontrast oder Helligkeit zu Rauschen kommen. Wenn Rauschen auftritt, stellen Sie den PC auf eine andere Auflôsung ein, ändern Sie die Bildwiederholrate, oder passen Sie Helligkeit und Kontrast im Menü ,BILD an, bis das Bild optimal ist.

Abhängig von der Grafikkarte

funktionieren im PC-Modus einige Auflôsungseinstellungen môglicherweise nicht ordnungsgemäk.

B-52 MAKING CONNECTIONS Français
