КОРИСНИЧКИ ПРИРАЧНИК 50PM4700 LG

Ве молиме внимателно прочитајте го

упатството пред да ракувате со вашиот уред и

задржете го за користење во иднина.

СОДРЖИНА

3 ЛИЦЕНЦИ

3 ИЗВЕСТУВАЊЕ ЗА СОФТВЕР СО ОТВОРЕН ИЗВОРЕН КОД

17 Подигнување и пренесување на телевизорот

18 Поставување на маса

19 Монтирање на сид

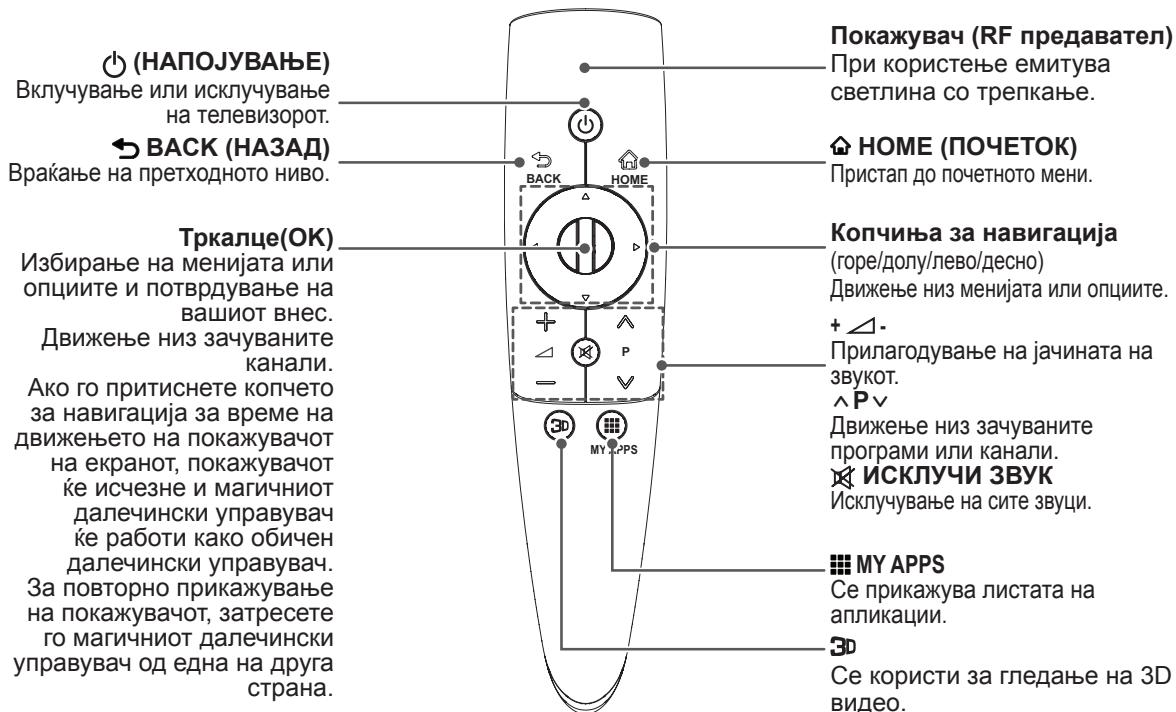

20 ДАЛЕЧИНСКИ УПРАВУВАЧ

21 ФУНКЦИИ НА МАГИЧНИОТ ДАЛЕЧИНСКИ УПРАВУВАЧ

22 Регистрирање на магичниот далечински управувач

22 Како да го користите магичниот далечински управувач

22 Мерки на претпазливост при користење на магичниот далечински управувач

24 Чистење на телевизорот

24 - Кабел за напојување

24 ОТСТРАНУВАЊЕ НА ПРОБЛЕМИ

25 ПОСТАВУВАЊЕ НА НАДВОРЕШЕН КОНТРОЛЕН УРЕД

25 СПЕЦИФИКАЦИИ

ПРЕДУПРЕДУВАЊЕ

- Ако ја игнорирате пораката за предупредување, можете да бидете сериозно повредени или постои можност за несреќа или смрт.

ВНИМАНИЕ

- Доколку ја игнорирате пораката за претпазливост, постои можност полесно да се повредите или да дојде до оштетување на производот.

ЗАБЕЛЕШКА

- Забелешката ви помага да го разберете и безбедно да го користите производот. Пред користење на производот внимателно прочитајте ја забелешката.

ЛИЦЕНЦИ

Поддржаните лиценци може да се разликуваат во зависност од моделот. За повеće информации околу лиценците, посетете ја страницата www.lg.com.

DOLBY

DIGITAL PLUS

PULSE

Произведено под лиценца на Dolby Laboratories. "Dolby" и двојниот-Д символ се заштитени трговски знаци на Dolby Laboratories.

HDMI

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI, логото HDMI и High-Definition Multimedia Interface (мултимедијален интерфејс со висока дефиниција) се трговски марки или регистрирани трговски марки на HDMI Licensing LLC.

DIVX™

HD

ABOUT DIVX VIDEO: DivX® e дигитален видео формат создаден од DivX, LLC, филијала на Rovi Corporation. Ова е уред со официјален DivX Certified® сертификат кој репродуцира DivX видео. Посетете ја веб-страницата divx.com за повеće информации и софтверски алатки за конвертирање на вашите фајлови во DivX видео.

ЗА DIVX ВИДЕО-ПО-ПОТРЕБА: Овој уред со DivX® сертификат мора да биде регистриран за да репродуцира DivX видео-по-потреба (VOD) содржини. За да го добиете кодот за регистрација, најдете го одделот DivX VOD во менито за поставување на уредот. Посетете ја веб-страницата vod.divx.com за повеќе информации околу завршувањето на регистрацијата.

“DivX Certified® за репродукција на DivX® видео до HD 1080р, вклучувајки и премиум содржини.”

“DivX®, DivX Certified® и придружните лого ознаки се заштитени трговски марки на Rovi Corporation или нејзините филијали и се користат под лиценца.”

dts®

2.0+Digital Out

"Опфатено со еден или повеće од следните патенти во САД :

Произведено под лиценца со броевите на патенти во САД: 5.956.674; 5.974.380; 6.487.535 и други патенти во САД или светот кои се издадени или се во фаза на чекање. DTS, символот & DTS се регистрирани заштитни знаци & DTS 2.0+Digital Out е заштитен знак на DTS, Inc. Производот вклучува софтвер. © DTS, Inc. Сите права се задржани.

ИЗВЕСТУВАЊЕ ЗА СОФТВЕР СО ОТВОРЕН ИЗВОРЕН КОД

За да го добиете изворниот код според GPL, LGPL, MPL и другите лиценци за отворен изворен код кој се користи кај овој производ, посетете ја страницата http://opensource.lge.com . Покрај изворниот код, достапни за превземање се и сите наведени одредби на лиценца, одрекувања од одговорност и известувања за авторски права. LG Electronics исто така ќе ви обезбеди отворен изворен код на CD-ROM диск за одреден надоместок кој го покрива трошокот за вршење на дистрибуцијата (како трошокот за медиумот, испораката и ракувањето) по доставено e-mail барање до [e-mail]. Оваа понуда е валидна три (3) години од датумот на купување на производот.

Пред да го користите производот прочитајте ги внимателно овие безбедносни мерки на претпазливост.

ПРЕДУПРЕДУВАЊЕ

• Не поставувајте ги телевизорот и далечинскиот управувач во следните опкружувања:
• Места изложени на директна сончева светлина
• Област со висока влажност како бања
• Во близина на извори на топлина како печки и други уреди кои емитуват топлина
• Во близина на работни маси во кујни или развлажнувачи каде лесно може да бидат изложени на пареа или масло
• Области изложени на дожд или ветер
• Во близина на садови со вода како вазни
  Во спротивно, тоа може да предизвика пожар, електричен удар, неисправно функционирање или деформирање на производот.

- Не поставувајте го производот на места каде може да биде изложен на прашина.

Тоа би можело да предизвика опасност од пожар.

- Приклучокот за електрична мрежа треба да служи како елемент за ислучување. Приклучокот треба да може веднаш да се употреби.

- Не допирајте го струјниот кабел со влажни раце. Покрај тоа, доколку приклучоците на кабелот се влажни или покриени со прашина, исушете го целосно приклучокот на електричниот кабел или избришете ја прашината. Може да добиете струјен удар како резултат на преголема влажност.

- Водете сметка струјниот кабел да го поврзете на заземјена струја. (Освен за уреди кои не се заземјуваат.) Во спротивно, може да се случа да ве удри струја или да бидете повредени.

- Кабелот за струја вметнете го целосно. Доколку струјниот кабел не биде целосно вметнат, може да избувне пожар.

- Внимавајте струјниот кабел да не дојде во допир со жешки предмети како на пр. греалка. Тоа би можело да предизвика пожар или опасност од електричен удар.

- Не поставувајте тежок предмет, или самиот производ, на кабелот за напојување. Во спротивно, би можело да дојде до пожар или електричен удар.

- Превиткајте го кабелот на антената помеѓу внатрешниот и надворешниот дел од зградата за да се спречи протекување на дождот во кабелот. Тоа би можело да предизвика оштетување заради водата во производот и електричен удар.

- При поставување на телевизорот на сид, внимавајте на неговата задна страна да не се протегаат каблите за напојување и сигнал. Тоа би можело да предизвика пожар или електричен удар.

	Не приклучувајте премногу електрични уреди на единечен електричен штекер со повеće приклучоци.Во спротивно, би можело да дојде до пожар заради прегревање.
	Не испуштајте го производот и не дозволувајте да падне при поврзување на надворешни уреди.Во спротивно, би можело да дојде до повреда или оштетување на производот.
	Материјалите отпорни на влага или најлонските обвивки за пакување чувајте ги надвор од дофат на деца.Материјалот отпорен на влага е штетен доколку се проголта. Ако случајно се проголта, натерајте го лицето да поврати и посетете ја најблиската болница.Покрај тоа, најлонските обвивки може да предизвикаат гушење. Чувајте ги надвор од дофат на деца.
	Не дозволувајте деца да се качуваат или да се држат со својата тежина на телевизорот.Во спротивно, телевизорот може да падне и да предизвика сериозни повреди.
	Внимавајте кога ги фрлате истрошените батерии за да спречите дете да ги стави во уста.Во случај да ги проголта, веднаш однесете го на лекар.
	Не вметнувајте проводник (како што се метални прачки) на едната страна од струјниот кабел додека неговата друга страна е поврзана на влезниот приклучок на сидот. Покрај тоа, не допирајте го струјниот кабел веднаш по неговото приклучување на влезниот приклучок на сидот.Може да ве удри струја.(Во зависност од моделот)
	Немојте да ставате или чувате запаливи супстанци во близина на производот.Постои опасност од експлозија или пожар како резултат на невнимателно ракување со запаливи супстанци.
	Не испуштајте метални објекти како што се метални парички, шноли, или жица во производот, или запаливи објекти како што се хартија и чкорчиња од кибрит. Децата треба особено да внимаваат.Може да дојде до струен удар, пожар или повреда. Доколку надворешен предмет се испушки во производот, исключете го струјниот кабел и контактирајте со сервисниот центар.
	Не прскајте вода на производот и не чистете го со запаливи материи (разредувач или бензол). Може да дојде до пожар или незгода од струен удар.
	Не дозволувајте удирање или паѓање на објекти во производот и не фрлајте предмети кон екранот.Би можеле да се повредите или производот може да се оштети.
	Никогаш не допирајте го овој производ или антената за време на грмотевици или молњи.Може да ве удри струја.
	Никогаш не допирајте го штекерот на сидот кога постои испуштање на гас - отворете ги прозорците и проветрете.Тоа може да предизвика пожар или запалување со искра.
	Немојте сами да го расклопувате, поправате или модификувате производот.Може да дојде до пожар или незгода од струен удар.Контактирајте го сервисниот центар за проверка, калибрација или поправка.
	Ако се случа нешто од подолу наведеното, веднаш исключете го производот од напојување и обратете се до локалниот сервисен центар.- Производот е удрен- Производот е оштетен- Туғи тела се навлезени во производот- Производот испушта чад или чуден мирисОва може да предизвика пожар или електричен удар.
	Ако немате намера да го користите производот подолго време, исключете го струјниот кабел од производот.Наталожената прашина може да предизвика пожар или поради оштетена изолација може да дојде до истекување на електрична струја, струен удар или пожар.
	Уредот не би требало да се изложува на капење и прскање и на него не треба да се поставуваат предмети наполнети со течности, како на пр. вазни.

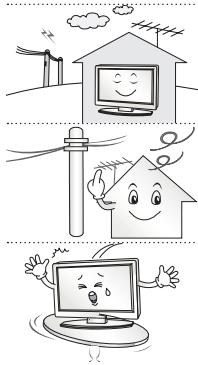

ВНИМАНИЕ

- Инсталирајте го производот на места каде што нема радио бранови.

- Треба да има довольно растојание помеѓу надворешната антена и електричниот вод за да се спречи контакт меѓу нив дури и ако антената падне. Тоа би можело да предизвика електричен удар.

- Не инсталирајте го производот на места како нестабилни полици или закосени површини. Исто така, избегнувајте места каде постојат вибрации или каде производот не би имал добра подлога. Во спротивно, производот може да падне или да се преврти, што може да предизвика повреди или оштетување на производот.

- Ако го инсталирате телевизорот на држач, потребно е да се преземат мерки за да се спречи превртување на производот. Во спротивно, производот може да падне и да предизвика повреди.

• Ако имате намера производот да го монтирате на сид, на задната страна од производот прикачете рамка за монтирање усогласена со VESA стандартот (опционален дел). При инсталирање на уредот со користење на носач за на сид (опционален дел), внимателно прицврстете го за да не дојде до паѓање.
• Користете само додатоци / опрема наведени од производителот.

- При инсталирање на антената, обратете се до квалификуван сервисер. Може да дојде до опасност од пожар или електричен удар.

• Кога гледате телевизија, ви препорачуваме да се наоғате на растојание барем 5 до 7 пати поголемо од дијагоналата на екранот. Доколку гледате телевизија подолго период, тоа може да предизвика заматување на видот.
• Користете го единствено специфицираниот тип на батерија. Во спротивно, би можело да дојде до оштетување на далечинскиот управувач.
• Користете го единствено специфицираниот тип на батерија. Во спротивно, би можело да дојде до оштетување на далечинскиот управувач.

- Не мешајте ги новите со старите батерии. Тоа може да предизвика прегревање или истекување на батериите.

- Водете сметка да нема предмети помеѓу далечински управувач и неговиот сензор.

- Сигналот од далечинскиот управувач може да биде попречен од сончева светлина или друг вид силна светлина. Во овој случај, затемнете ја собата.

- При поврзување надворешни уреди како конзоли за видео игри, проверете дали каблите за поврзување се довольно долги. Во спротивно, производот може да се преврти, што може да предизвика повреди или оштетување на производот.

- Немојте да го вклучувате/ислучувате на уредот со вметнување или вадење на струјниот кабел од штекерот на сидот. (Не употребувајте го приклучокот на струјниот кабел како прекинувач.) Тоа би можело да предизвика механичко оштетување или пак струен удар.

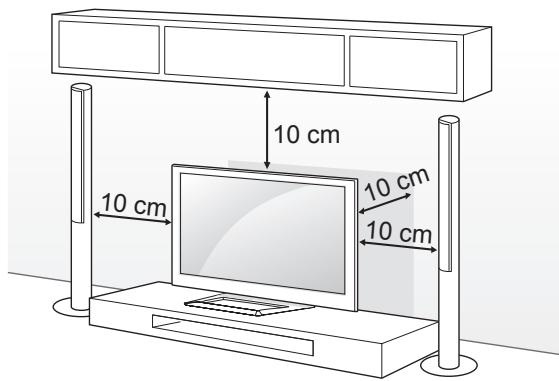

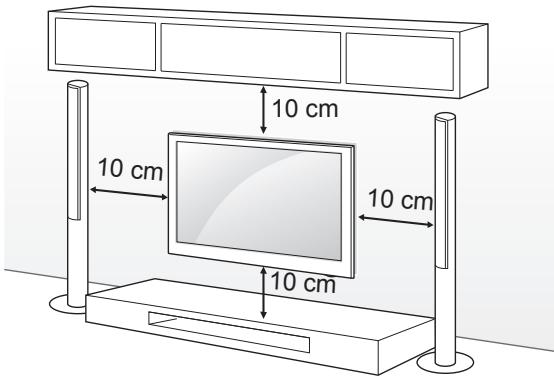

- Следете ги упатствата за инсталирање наведени подолу за да се спречи прегревање на производот.

• Растојанието меѓу производот и сидот треба да биде поголемо од 10 см.
• Не вршете инсталирање на производот на места без вентилација (на пр. на полица или шкаф).
• Немојте да го инсталирате производот на тепих или перница.
• Внимавајте отворот за вентилација да не е блокиран од покривка за маса или завеса.

Во спротивно, тоа би можело да предизвика пожар.

- Внимавајте да не ги допрете отворите за вентилација при гледање на телевизорот подолго време, бидејки отворите за вентилација можат да станат жешки. Ова не влијае врз функционирањето или перформансите на производот.

- Одвреме навреме проверете го кабелот на уредот и доколку забележите оштетување или неисправност, исключете го и прекинете со употребата на уредот додека не се замени неисправниот дел од кабелот од страна на овластен сервисер.

- Спречете собирање на прашина на приклучоците на електричниот кабел или штекерот. Тоа би можело да предизвика опасност од пожар.

- Заштитете го струјниот кабел од физичко и механичко оштетување, како извиткување, всукување, приклештување, притиснување со врата, или нагазување. Особено внимавајте на приклучоците, штекерите и местото каде кабелот излегува од уредот.

- Не притискате силно на панелот со рака или остар предмет, како нокт, молив или пенкало, и не гребете го.

- Избегнувајте допирање на екранот или задржување на прстите на него подолго време. При ова може да се предизвикаат некои привремени ефекти на изобличување на екранот.

- При чистење на производот и неговите компоненти, прво откачете го кабелот за напојување и потоа избришете го производот со мека крпа. Примена на прекумерен притисок може да предизвика гребење или губење на бојата. Не прскајте вода на производот и не бришете го со влажна крпа. Никогаш не користете средства за чистење стакло, индустриски или средства за давање сјај за автомобили, абразиви или восок, бензол, алкохол итн., кои може да го оштетат производот и неговиот панел. Во спротивно може да дојде до пожар, електричен удар или оштетување на производот (деформација, корозија или кршење).

- Се додека уредот е поврзан на сиден штекер на наизменична струја, тој е поврзан на извор на напојување иако можеби вие сте го исклучиле со ПРЕКИНУВАЧ.

- При откачување на кабелот, држете го за приклучокот и повлечете. Ако жиците во кабелот за напојување се прекинати, може да дојде до пожар.

- При преместување на производот, внимавајте прво да го исключите напојувањето. Потоа, откачете ги каблите за напојување, антенските кабли и сите кабли за поврзување. Телевизорот или кабелот за напојување може да се оштетат и да предизвикаат пожар или електричен удар.

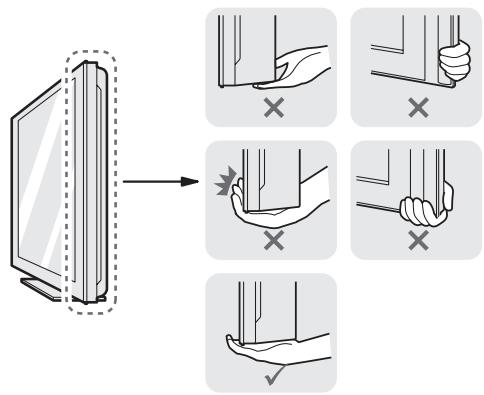

- При преместување или распакување на производот, заради неговата тежина работете по двајца. Во спротивно, може да дојде до повреда.

- Контактирајте го сервисниот центар еднаш годишно за да се исчистат внатрешните делови на уредот. Насобраната прашина може да предизвика механички оштетувања.

- Наведете ги сите сервисирања на овластени сервисни лица. Сервисирање е потребно кога уредот е оштетен на каков било начин, како во случај на неисправност на кабелот за напојување или приклучокот на кабелот, прскање на течност или кога објекти паднале во уредот, изложување на уредот на дожд или влага, кога тој не функционира нормално, или доколку се испушти.

- Ако производот е ладен на допир, при вклучувањето може да се појави мало "треперење". Ова е нормално, кај производот нема никаков проблем.

- Панелот е производ со висока технологија, со резолуција од два до шест милиони пиксели. На панелот може да се видат мали црни точки и/или светло обоени точки (црвени, сини или зелени) со големина од 1 ppm. Ова не укажува на дефект и не влијае врз перформансите и сигурното функционирање на производот. Овој феномен исто така се случува и кај производи на трети страни и не може да биде причина за замена или враćање на пари.

- Во зависност од местото на гледање може да забележите различна осветленост и боја на екранот (лево/десно/горе/долу). Овој феномен се должи на карактеристиките на панелот. Ова не е поврзано со перформансите на производот, и тоа не претставува неисправност.

- Долготрајното прикажување на неподвижна слика (на пр. емитување на лого на канал, мени на екран, сцена од видео игра ) може да предизвика оштетување на екранот, што резултира со ефект познат како врежување на сликата. Гаранцијата на производот не го покрива врежувањето на сликата.

Избегнувајте прикажување на неподвижна слика на екранот од телевизорот подолго време (2 или повеće часови за LCD, 1 или повеće часови за плазма).

Исто така, ако подолго време гледате телевизија со сооднос на сликата 4:3, може да дојде до врежување на сликата на рабовите на панелот.

Овој феномен исто така се случаува и кај производи на трети страни и не може да биде причина за замена или враćање на пари.

- Генериран звук

Звук на "крцкање": Звукот на крцкање кој настанува за време на гледање или исклучување на телевизорот се генерира при термичко собирање на пластиката заради температурата и влажноста. Овој шум е вообичаен кај производите кај кои доаға до термички деформации.

Брмчење на електричните кола/зуење на панелот: Шум со ниско ниво се генерира од колата со преклопување со голема брзина, кои испорачуваат големи количини на струја за функционирање на производот. Шумот се разликува во зависност од производот.

Овој генериран звук не влијае врз перформансите и сигурното функционирање на производот.

• Време на гледање
- При гледање 3D содржини, направете пауза од 5 - 15 минути на секој час. Гледање 3D содржини подолг период може да предизвика главоболка, вртоглавица или замор на очите.

Оние кои имаат фотосензитивна епилепсија или хронични болести

• Некои корисници може да доживеат напад или други ненормални симптоми кога се изложени на треперење на светлина или одредени секвенци од 3D содржини.
• Не гледајте 3D видео ако чувствувате гадење, ако сте бремени и/или имате хронична болест како епилепсија, срцеви проблеми или нарушување на крвниот притисок, итн.
• 3D содржините не се препорачуваат за лица кои страдаат од стерео слепило или стерео аномалија. Може да се доживеат двојни слики или непријатност при гледањето.
• Ако имате страбизам (шашливи очи), амблиопија (слаб вид) или астигматизам, може да имате проблеми со осетот за длабочина и лесно да почувствувате замор заради двојни слики. Се препорачуваат почести паузи во однос на просекот за возрасни.
• Ако видот ви се разликува меѓу десното и левото око, корегирајте го видот пред да гледате 3D содржини.

Симптоми кои наложуваат прекинување или воздржување од гледање 3D содржини

• Не гледајте 3D содржини кога чувствувате замор од недостаток на сон, премногу работа или пиење.
• Ако почувствувате некои од овие симптоми, престанете со користење/гледање на 3D содржини и довольно одморете се додека симптомите не исчезнат.
• Посоветувајте се со доктор ако симптомите продолжат и понатаму. Симптомите може да вклучуваат главоболка, болка во очите, вртоглавица, гадење, палпитација, заматување, непријатно чувство, двојна слика, визуелна непријатност или замор.

ВНИМАНИЕ

Условите за гледање

- Растојание на гледање

- При гледање 3D содржини одржувајте растојание кое е барем двапати поголемо од дијагоналата на екранот. Ако почувствувате непријатност при гледање 3D содржини, преместете се подалеку од телевизорот.

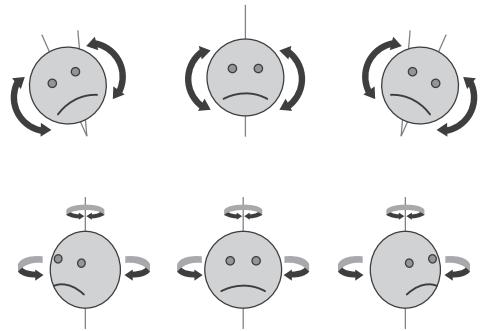

- Позицијата за гледање

- Гледајте така што центарот на екранот да ви биде во висина на очите и со главата исправена директно нанапред. Во спротивно, може да не бидете во можност да гледате 3D содржини правилно.

Гледање и возраст

- Бебиња/деца

• Користењето/гледањето 3D содржини кај деца на возраст под 5 години е забрането.
• Деца под 10-годишна возраст може да реагираат бурно и да се возбудат премногу бидејки нивната визија е во развој (на пр.: да се обидуваат да го допрат екранот или да скокнат во него. Потребно е специјално надгледување и внимание за деца кои гледаат 3D содржини.
• Децата имаат поголема бинокуларна несразмерност за 3D презентации отколку возрасните бидејки растојанието помеѓу очите им е помало од она кај возрасните. Затоа тие гледаат поголема стереоскопска длабочина во споредба со возрасните за истата 3D слика.

- Тинејцери

- Тинејцерите под 19-годишна возраст може да реагираат со поголема чувствителност заради стимулацијата од светлината на 3D содржините. Советувајте ги да не гледаат 3D содржини подолго време кога се уморни.

- Постари лица

- Постарите лица може да забележат помалку 3D ефекти во споредба со младите. Не седете поблиску до телевизорот од препорачаното растојание.

Мерки на претпазливост при користење на 3D очила

• Обрнете внимание да користите LG 3D очила. Во спротивно, може да да не бидете во можност да гледате 3D видео правилно.
• Не користете ги 3D очилата наместо вашите нормални очила, очилата за сонце или заштитните очила.
• Користењето на модификувани 3D очила може да предизвика замор на очите или изобличување на сликата.
• Не чувајте ги 3D очилата на екстремно високи или ниски температури. Тоа ќе предизвика деформации.
• 3D очилата се кршливи и лесно може да се изгребат. При бришење на леките секогаш користете мека и чиста крпа. Немојте да ги гребете леките на 3D очилата со остри предмети или да ги чистите/бришете со хемикалии.
• При гледање 3D видео под неонска светлина или со лампи со три бранови должини, може да добиете привид на треперење на екранот. Кога ова ќе се случа, исключете ја светлината или намалета ја.
• Другите електронски или комуникациски уреди треба да бидат исклучени или да се тргнат подалеку од телевизорот бидејки може да предизвикаат пречки и да оневозможат правилно работење на 3D функцијата.
• Кога гледате телевизија легнати долу, 3D сликата може да изгледа потемна или невидлива.

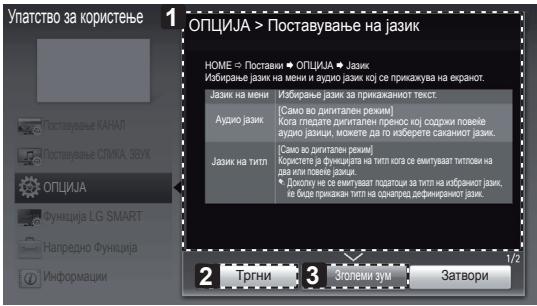

ЗАБЕЛЕШКА

• Прикажаната слика може да се разликува од вашиот телевизор.
• OSD (On Screen Display - приказ на екранот) може малку да се разликува од приказот што е даден во ова упатство.
• Достапните менија и опции може да се разликуваат во зависност од влезниот извор или моделот на производот кој го користите.
• Во иднина, на овој телевизор може да му бидат додадени нови функции.
• Телевизорот може да се стави во режим на подготвеност за да се намали потрошувачката на енергија. Освен тоа, телевизорот треба да го ислучите доколку нема да работи некое време, бидејки на тој начин їе ја намалите потрошувачката на енергија.
• Потрошувачката на електричната енергија може значително да се намали доколку го намалите нивото на осветленост на сликата, со што їе се намалат и вкупните трошоци на користење на телевизорот.

1 Отворете го пакувањето и проверете дали е включена комплетната дополнителна опрема.
2 Прикачете го држачот на телевизорот.
3 Поврзете надворешен уред на телевизорот.
4 Обрнете внимание да биде достаточно мрежното поврзување.
Мрежните ТВ функции можете да ги користите само кога е направено поврзување со мрежа.

Проверете дали во кутијата на производот ги има елементите подолу. Доколку недостасува некој дел од опремата, обратете се до локалниот продавач кај кој сте го купиле производот. Сликите во ова упатство може да се разликуваат од реалниот производ и дел.

ВНИМАНИЕ

• За да обезбедите сигурно и долготрајно користење, немојте да користите неодобрени предмети.
• Какви било оштетувања или повреди настанати заради употреба на неодобрени предмети не се опфатени со гаранцијата.
• Одредени модели на екранот имаат прилепен тенок слој и тој не смее да се отстранува.

	Далечински управувачи батерии (AAA)(Погледнете на стр. 20)	[ТУУ6]	Магичен далечински управувач, батерии (AA)(Само 50/60PM97**) (Погледнете на стр. 21)
	Упатство за корисникот		Крпа за полирање(Во зависност од моделот)Се користи за отстранување на прав од куќиштето.
	Кабел за напојување	[Т6Т6]	Држач за кабелот за напојување(Погледнете на стр. А-4)

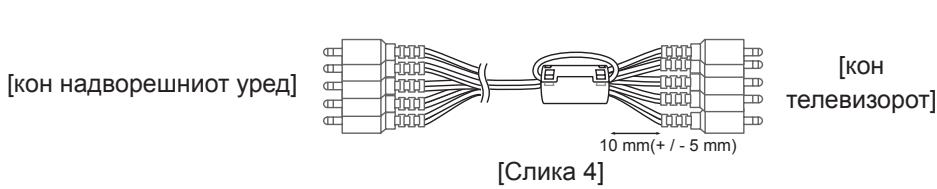

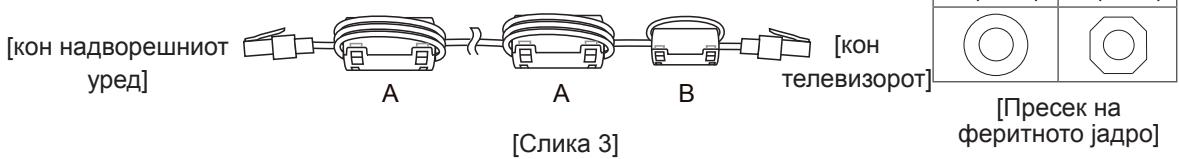

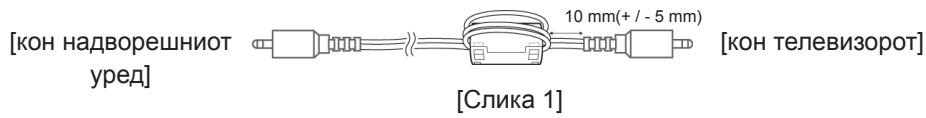

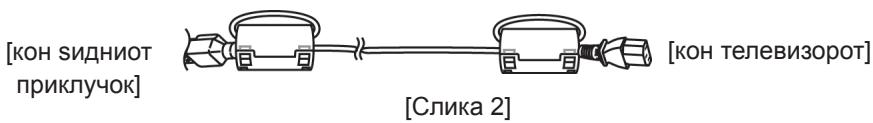

	Заштитен капак(Погледнете на стр. А-4)		Феритно јадро(Во зависност од моделот)(Погледнете на стр. 14)
	Држач за кабли(Во зависност од моделот)(Погледнете на стр. А-4)		3D очила(AG-350)(Во зависност од моделот)
	Завртки за составување(Само 42/50PM47**, 50/60PM67**, 50PM68**, 50PM97**) (Погледнете на стр. А-3)		Завртки за составување(Само 60PM68**, 60PM97**) (Погледнете на стр. А-3)
	Тело на држач /Основа на држач(Само 42/50PM47**, 50/60PM67**) (Погледнете на стр. А-3)		Тело на држач /Основа на држач(Само 50/60PM68**, 50/60PM97**) (Погледнете на стр. А-3)
	Стега за организирањена кабли(Само 50/60PM68**, 50/60PM97**) (Погледнете на стр. А-3)

ЗАБЕЛЕШКА

• Елементите кои се испорачуваат со вашиот производ може да се разликуваат во зависност од моделот.
• Спецификациите на производите или содржината на ова упатство може да бидат променети без претходно известување заради надградување на функциите на производите.

Како да го користите феритното јадро

1 Користете го феритното јадро за намалување на електромагнетните пречки во РС аудио кабелот. Намотајте го трипати РС аудио кабелот на феритното јадро. Поставете го феритното јадро близу до телевизорот. (сиво)

[кон надворешниот уред] [Слика 1] 10 mm(+ / - 5 mm) [кон телевизорот]

[Пресек на феритното јадро]

2 Користете го феритното јадро за намалување на електромагнетните пречки во кабелот за напојување. Намотајте го еднаш кабелот за напојување на феритното јадро. Поставете го феритното јадро близу до телевизорот и сидниот приклучок. (цирно

[кон сидниот приключок] [Слика 2] [кон телевизорот]

[Пресек на феритното јадро]

3 Користете го феритното јадро за намалување на електромагнетните пречки во LAN кабелот. Намотајте го LAN кабелот трипати на феритното јадро. Поставете го феритното јадро близу до телевизорот и надворешниот уред. A (сиво) B

[кон надворешниот уред] [Слика 3] [кон телевизорот] [Пресек на феритното јадро]

4 Користете го феритното јадро за намалување на електромагнетните пречки во компонентниот Y, Pb, Pr, L, R кабел. Поставете го феритното јадро близу до телевизорот.

[кон надворешниот уред] [Слика 4] [кон телевизорот] 10 mm(+ / - 5 mm)

[Пресек на феритното јадро]

• Ако има шест феритни јадра, следете ги напатствијата од сликите 1, 2 и 3.
• Ако има седум феритни јадра, следете ги напатствијата од сликите 1, 2, 3 и 4.

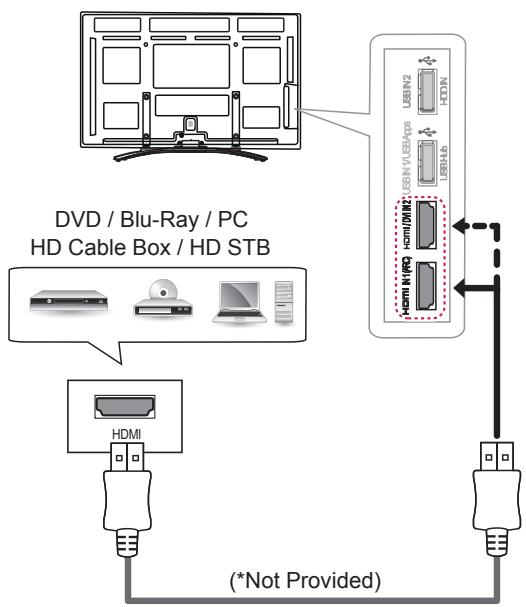

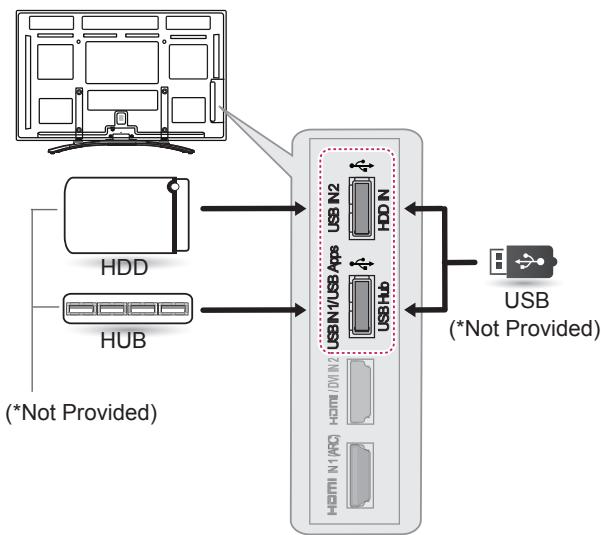

- За оптимално поврзување, HDMI каблите и USB уредите треба да имаат лежиште со дебелина помала од 10 mm и широчина помала од 18 mm. Доколку USB кабелот или USB меморискиот уред не може да се вметне во USB влезот на телевизорот, употребете продолжителен кабел кој поддржува USB 2.0.

Додатоците со одделно купување можат да бидат променети заради подобрување на квалитетот без претходно известување.

Обратете се до вашиот продавач за да ги набавите овие елементи.

Овие уреди работат само со одредени модели.

AG-S3**
3D очила

AN-WF100
Безжичен LAN

AN-MR300
Магичен далечински управувач

Компатибилност	PM47**	PM67**	PM68**	PM97**
AG-S3**3D очила	•	•	•	•
AN-WF100Безжичен LAN	•	•
AN-MR300Магичен далечински управувач	•	•	•	•

Името на моделот или дизајнот може да бидат променети во зависност од ажурирањето на функциите на производот, потребите или политиките на производителот.

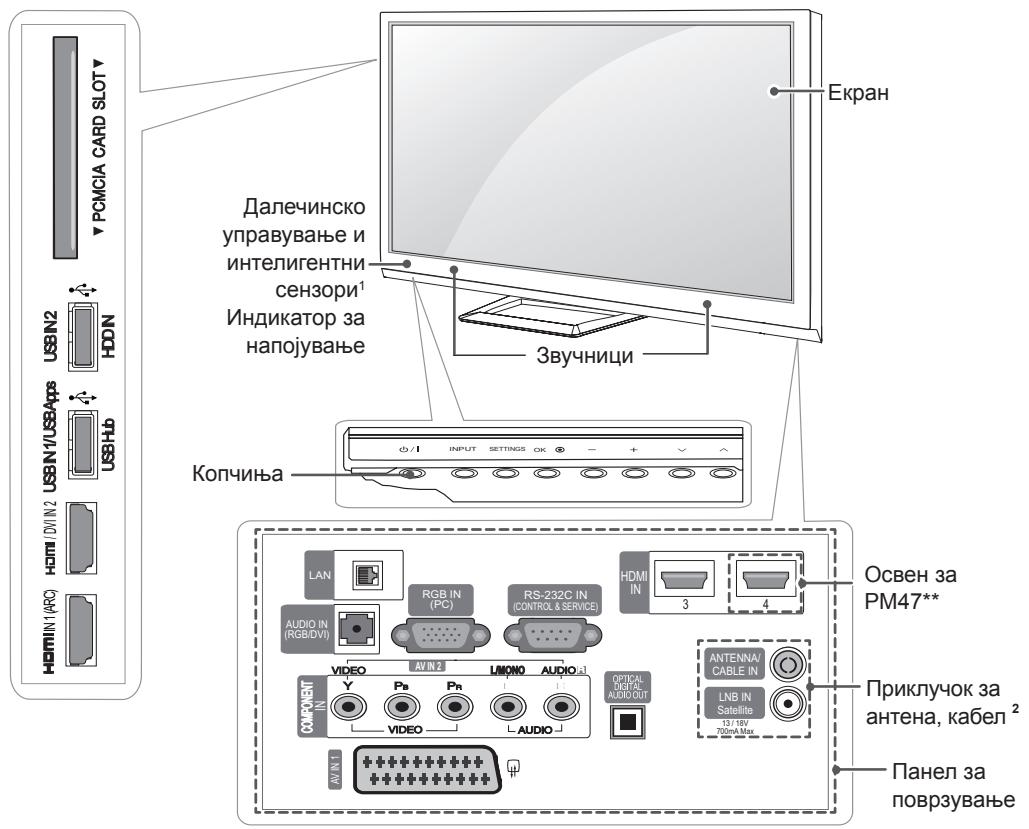

Делови и копчиња

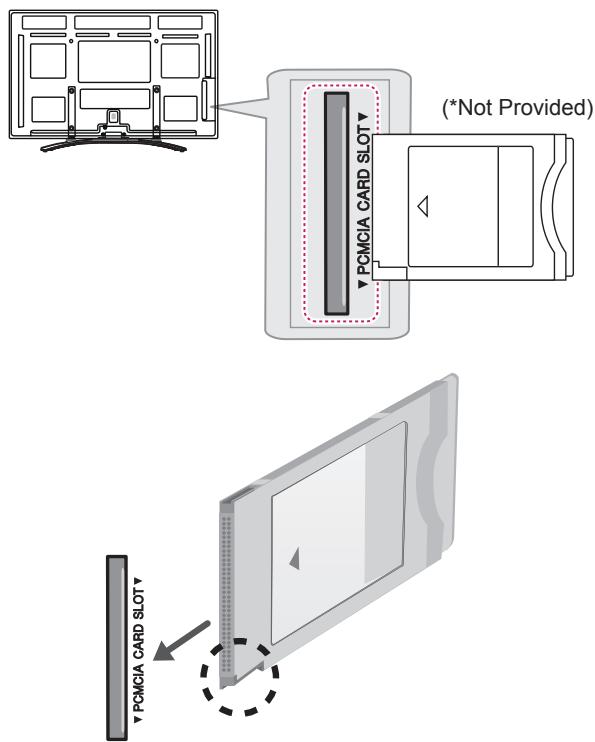

PCMCIA CARD SLOT DSIN2 USBN1/US3Aps USBNb HOMI DV IN 2 USBN1/US3Aps HOMI DV IN 1 ARC DCALYCHINCSKO UPRAVUBAUE I INTELENTNI CENZORI¹ INDIKATOR за HAPOJUBAUE ЗВУЧНИЦИ КОПЧИБА EKPAH OSVEN за PM47** ПрикLUСOK за ANTENA, CABLE IN LNB IN Satellite 13.18V 700mA May ПАNEL ЗА POVRZUBAUE

Копче	Опис
∅ / I	Вклучување или исклучување на напојувањето.
INPUT	Промена на изворот на влезен сигнал.
SETTINGS	Пристан до главното мени, или зачувување на вашиот внес и излез од менијата.
OK ⊙	Избирање на означената опција од мени или потврдување на внесеното.
- +	Прилагодување на јачината на звукот.
√ ^	Движење низ зачуваните програми.

1 Интелигентен сензор - Го прилагодува квалитетот на сликата и осветленоста во согласност со опкружувањето.
2 Приклучок за антена, кабел - Моделите се разликуваат кај приклучокот за антена, кабел.

Подигнување и пренесување на телевизорот

При пренесување или подигнување на телевизорот, прочитајте ги следните напатствија за да се спречи гребење или оштетување на телевизорот и за безбедно пренесување без оглед на видот и големината.

ВНИМАНИЕ

- Избегнувајте секакво допирање на екранот, бидејки тоа може да резултира во оштетување на екранот.

• Се препорачува телевизорот да се пренесува во кутијата или материјалот за пакување во кои телевизорот оригинално бил испорачан.
• Пред преместување или подигнување на телевизорот, откачете го кабелот за напојување и сите кабли.
• Кога го држите телевизорот, екранот треба да биде завртен спротивно од вашето тело за да се избегне оштетување.

- Цврсто држете го горниот и долниот дел од рамката на телевизорот. Внимавајте да не ги држите просирниот дел, звучникот или делот за решетка на звучникот.

• При пренесување на голем телевизор, потребно е учество на најмалку 2 лица.
• При рачно пренесување на телевизорот, држете го телевизорот како што е прикажано на следната слика.

• При пренесување на телевизорот, немојте да го изложувате на нишање или прекумерни вибрации.
• При пренесување на телевизорот, задржете го во исправена положба, никогаш немојте да го завртувате странично или да го накосувате налево или надесно.

Поставување на маса

1 Подигнете го телевизорот и закосете го по потреба за да дојде во исправена положба на масата.

- Оставете простор од 10 cm (минимум) од сидот за правилна вентилација.

10 cm 10 cm 10 cm 10 cm

2 Поврзете го кабелот за напојување со штекер на сид.

ВНИМАНИЕ

- Немојте да го поставувате телевизорот во близина на извори на топлина, бидејки може тоа може да предизвика пожар или друга штета.

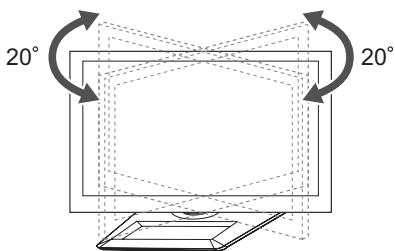

Прилагодување на аголот на телевизорот за подобро гледање

(Оваа функција не е достатна за сите модели.) Прилагодување на аголот на телевизорот за подобро гледање Завртувајте налево или надесно до 20 степени и прилагодете го аголот на телевизорот според вашите потреби.

20° 20°

ВНИМАНИЕ

При прилагодувањето на аголот на телевизорот, внимавајте на прстите.

» Може да дојде до лична повреда доколку ги приклештите дланките или прстите. Ако производот е премногу закосен, тој може да падне и да предизвика оштетување или повреда.

Прицврстување на телевизорот на сид

(Оваа функција не е достатна за сите модели.)

1 Вметнете ги и прицврстете ги завртките со отвор, или носачите и завртките на задната страна од телевизорот.

- Ако има вметнато завртки на местото за завртки со отвор, прво извадете ги завртките.

2 Монтирајте ги носачите за сид со завртките на сидот.

Усогласете ја позицијата на носачите за сид со завртките со отвор поставени на задната страна од телевизорот.

3 Цврсто поврзете ги завртките со отвор и носачите за сид со издржливо јаже.

Внимавајте да задржите хоризонтална положба на јажето.

ВНИМАНИЕ

- Внимавајте децата да не се качуваат или да се држат со својата тежина на телевизорот.

ЗАБЕЛЕШКА

• Користете платформа или ормар кои се довольно цврсти и големи за да овозможат безбедна поддршка на телевизорот.
• Носачите, завртките и јажињата не се испорачуваат. Дополнителна опрема можете да набавите од вашиот локален продавач.

Монтирање на сид

Внимателно прикачете го опционалниот носач за на сид на задната страна од телевизорот и инсталирајте го носачот на цврст сид под прав агол во однос на подот. При прикачување на телевизорот на други градежни материјали, ве молиме обратете се до квалификувано лице. LG препорачува монтирањето на сид да биде извршено од квалификувано профессионално лице за инсталирање.

10 cm 10 cm 10 cm 10 cm

Треба да користите завртки и носач за на сид кои ги задоволуваат VESA стандартите. Стандардните димензии на комплетите за монтирање на сид се опишани во следната табела.

Одделно купување (Носач за монтирање на сид)

Модел	42/50PM47**50PM67**50PM68**50PM97**	60PM67**60PM68**60PM97**
VESA (A x B)	400 x 400	600 x 400
Стандардназавртка	M6	M8
Број на завртки	4	4
Носач заприцврстувањена сид	PSW400B,PSW400BG	PSW600B,PSW600BG

A B

ВНИМАНИЕ

• Прво откачете го напојувањето и дури потоа преместувајте го и монтирајте го телевизорот. Во спротивно може да дојде до електричен удар.
• Ако телевизорот го монтирате на таван или закосен сид, тој може да падне и да предизвика сериозни повреди. Користете авторизиран LG носач за сид и обратете се до локалниот продавач или квалификувано лице.
• Немојте премногу да ги затегнувате завртките бидејки тоа може да предизвика оштетување на телевизорот и да ја поништи вашата гаранција.
• Користете завртки и носач за на сид кои ги задоволуваат VESA стандардите. Какви било оштетувања или повреди настанати заради погрешна употреба или користење на несоодветен елемент не се опфатени со гаранцијата.

ЗАБЕЛЕШКА

• Користете завртки кои се наведени во спецификациите за VESA стандартни завртки.
• Комплетот за монтирање на сид вклучува упатство за инсталирање и неопходни делови.
• Носачот за прицврстување на сид е опционален. Дополнителна опрема можете да набавите од вашиот локален продавач.
• Должината на завртките може да се разликува во зависност од носачот за на sid. Внимавајте да користите соодветна должина.
• За повеќе информации, погледнете во упатството испорачано со носачот за на сид.

ДАЛЕЧИНСКИ УПРАВУВАЧ

Описот во ова упатство се базира на копчињата од далечинскиот управувач.

Ве молиме внимателно прочитајте го ова упатство и користете го телевизорот на правилен начин.

За да ги замените батериите, отворете го капакот на батериите, заменете ги батериите (1,5 V AAA) внимавајки да се совпаднат ⊕ и ⊙ краевите со внатрешните ознаки и затворете го капакот на батериите.

За да ги извадите батериите, извршете ги чекорите за инсталирање во обратен редослед.

ВНИМАНИЕ

- Немојте да комбинирате стари и нови батерии, бидејки тоа може да го оштети далечинскиот управувач.

Внимавајте да го насочувате далечинскиот управувач кон сензорот за далечинско управување на телевизорот.

?(Упатство за користење)Приказ на упатството за користење.

RATIOМенување на големината на сликата.

INPUTПромена на изворот на влезен сигнал.

TV/RAD ☐/☐Избор на радио, телевизиски и DTV програми.

LISTПристап до зачуваната листа на програми.

(Празно место)Вметнување на празно место на екранската тастатура.

Q.VIEWВраќање на претходно гледаната програма.

FAVПристап до вашата листа на омилени канали.

3DСе користи за гледање на 3D видео.

PAGEПреминување на претходниот или наредниот екран.

SETTINGSПристап до главните менија.

HOMEПристап до почетните менија.

MY APPSСе прикажува листата на апликации.

Копчиња за навигација(горе/долу/лево/десно)Движење низ менијата или опциите.

OK ☺Избирање на менијата или опциите и потврдување на вашиот внес.

(Назад)Враќање на претходното ниво.

GUIDЕГо прикажува водичот за програми.

EXITГи брише приказите на екранот ивраќа на гледање телевизија.

1Копчиња во бојаПристап до специјалните функции вонекои менија.(●: Црвена, ⚫: Зелена, ⚣: Жолта,(●: Сина)

2ТЕЛЕТЕКСТ КОПЧИЊАОвие копчиња се користат зателетекст. За повеće детали,погледнете во делот ‘Телетекст’.

SUBTITLEГо повикува претпочитаниот титл водигитален режим.

Q. MENUПристап до брзите менија.

LIVE TVВраќање на телевизија во живо.

Контролни копчиња (■, ▶, II, ◀, ▶)Контрола врз Премиум содржините,DVR или Smart Share менијата или врзuredите компатибилни со SIMPLINK(USB или SIMPLINK или DVR).

REC ●Се користи за прилагодување на DVRменито.

INFO1Преглед на информациите затековната програма и сликата.

ADГо вклучува или исклучува Аудио описот.

3APP/*APP/*Избор на извор од МНР TV мени. (Самоза Италија) (Во зависност од моделот)

3@ORANGEДиректен пристап до вашиот интернетпортал со услуги за забава и новостиразвиен од Orange. (Само за Франција)

ФУНКЦИИ НА МАГИЧНИОТ ДАЛЕЧИНСКИ УПРАВУВАЧ

Овој елемент не се испорачува со сите модели.

Кога ќе се прикаже пораката “Батеријата на магичниот далечински управувач е слаба. Променете ја батеријата.”, заменете ја батеријата.

За да ги замените батериите, отворете го капакот на батериите, заменете ги батериите (1,5 V AA) внимавајки да се совпаднат ⊕ и ⊖ краевите со внатрешните ознаки и затворете го капакот на батериите. Внимавајте да го насочувате далечинскиот управувач кон сензорот за далечинско управување на телевизорот. За да ги извадите батериите, извршете ги чекорите за инсталирање во обратен редослед.

1 2

ВНИМАНИЕ

• Немојте да комбинирате стари и нови батерии, бидејки тоа може да го оштети далечинскиот управувач.
• Не ви е потребен RF примопредавател бидејки тој е вграден.

(НАПОЈУВАЊЕ) Вклучување или исклучување на телевизорот. ВАСК (НАЗАД) Враќање на претходното ниво. Тркалце(ОК) Избирање на менијата или опциите и потврдување на вашиот внес. Движење низ зачуваните канали. Ако го притиснете копчето за навигација за време на движењето на покажувачот на екранот, покажувачот ье исчезне и магичниот далечински управувач ье работи како обичен далечински управувач. За повторно прикажување на покажувачот, затресете го магичниот далечински управувач од една на друга страна. Покажувач (RF предавател) При користење емитува светлина со трепкање. HOME (ПОЧЕТОК) Пристан до почетното мени. Копчиња за навигација (горе/долу/лево/десно) Движење низ менијата или опциите. + △- Прилагодување на јачината на звукот. ^ P ∨ Движење низ зачуваните програми или канали. ※ ИСКЛУЧИ ЗВУК Исклучување на сите звуци. MY APPS Се прикажува листата на апликации. 3D Се користи за гледање на 3D видео.

1	Ако го притиснете Тркалце(ОК) на магичниотдалечински управувач, ће се прикаже следниотекран.Приказ на информации за тековната програмаи сликата.
2	Со притиснување на ова копче ће се прикаженумеричка тастатура на која ће можете да гоизберете бројот на програмата.
3	Можете да го изберете менито Мои апликации.

Регистрирање на магичниот далечински управувач

Неопходно е да се изврши ‘впарување’ (регистрирање) на магичниот далечински управувач со телевизорот за да може управувачот да функционира.

Како да го регистрирате магичниот далечински управувач

1 За автоматско регистрирање, включете го телевизорот и притиснете го Тркалце(ОК). Кога регистрирањето ће заврши, на екранот ће се појави порака за завршување.
2 Ако регистрирањето не биде успешно, исключете го телевизорот и повторно включете го, потоа притиснете го Тркалце(ОК) за да се заврши регистрирањето.

Како да го пре-регистрирате магичниот далечински управувач

ВАСК(НАЗАД)НОМЕ(ПОЧЕТОК)

1 Истовремено притиснетеги копчињата ВАСК и НОМЕ и задржете ги 5 секунди за да се изврши ресетирање, потоа извршете регистрирање според напатствијата од “Како да го регистрирате магичниот далечински управувач” погоре.2 За да го пререгистрирате магичниот далечински управувач, притиснете и задржете го копчето ВАСК околу 5 секунди, насочувајки го управувачот кон телевизорот. Кога регистрирањето ќе заврши, на екранот ќе се појави порака за завршување.

Како да го користите магичниот далечински управувач

1 Ако покажувачот исчезне, малку придвижете го далечинскиот управувач налево или надесно. Потоа, тој автоматски ќе се појави на екранот.
» Ако покажувачот не се користи одредено време, тој єе исчезне.
2 Можете да го поместувате покажувачот преку насочување на приемникот на покажувачот од далечинскиот управувач кон телевизорот и потоа со негово поместување лево, десно, горе или долу. » Ако покажувачот не работи правилно, оставете го далечинскиот управувач 10 секунди и употребете го повторно.

Мерки на претпазливост при користење на магичниот далечински управувач

• Далечинскиот управувач користете го во рамките на максималната далечина за комуникација (10 m). Користењето на далечинскиот управувач над оваа далечина, или во случај кога некој предмет пречи, може да предизвика неуспешна комуникација.
• Неуспешна комуникација може да настане заради одредени уреди во близина. Електричните уреди како микробранова печка или безжичен LAN производ може да предизвикаат пречки, бидејки го користат истиот пропусен опсег (2,4 GHz) како магичниот далечински управувач.
• Магичниот далечински управувач може да се оштети или да функционира неисправно ако се испушти или биде изложен на посилен удар.
• Кога го употребувате магичниот далечински управувач, внимавајте да не го удрите во мебел или во други луге.
• Производителот и инсталатерот не може да обезбедат услуги поврзани со човековата безбедност заради можноста од појава на пречки од електромагнетни бранови кај безжичниот уред.
• Се препорачува пристапната точка (АР) да биде поставена подалеку од 1 м од телевизорот. Ако пристапната точка е поблиску од 1 м, магичниот далечински управувач може да не функционира како што се очекува заради пречки на фреквенциите.

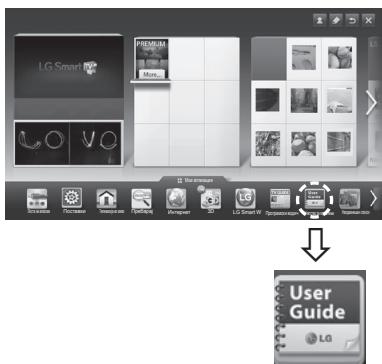

Упатството за користење ви нуди полесен пристап до деталните информации за телевизорот.

1 Притиснете го копчето ⏻HOME (ПОЧЕТОК) за да пристапите до менито ПОЧЕТОК.
2 Изберете Упатство за користење и притиснете го тркалцето(ОК).

LG Smart User Guide

Упатство за користење

ЗАБЕЛЕШКА

- До упатството за користење исто така можете да пристапите и со притиснување на 📄(Упатство за користење) на далечинскиот управувач.

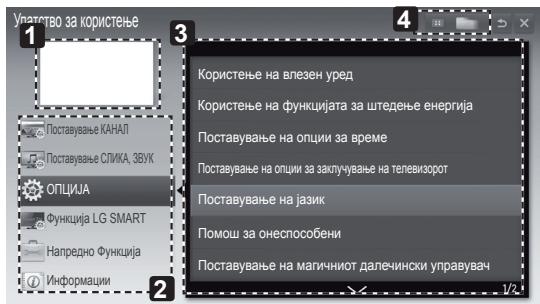

Уплатство за користење 1 Поставување КАНАЛ Поставување СТИКА, ЗБУК ОПЦИЛА Функција LG SMART Напредно Функција Информации 2 Користење на влезен уред Користење на функцијата за штедење енергија Поставување на опции за време Поставување на опции за заклучување на телевизорот Поставување на јазик Помош за онеспособени Поставување на магичниот далечински управувач

1 Се прикажува тековно гледаната програма или сликата на влезниот извор.
2 Овозможува селектирање на саканата категорија.
3 Овозможува селектирање на саканиот елемент.

Можете да ги користите ^/√ за да се движите помеѓу страниците.

4 Ви овозможува пребарување на описите на саканите функции од индексот.

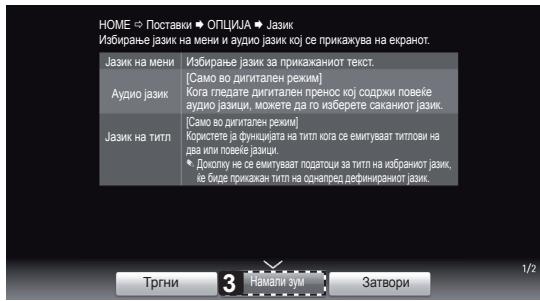

Упатство за користење ОПЦИЈА > Поставување на јазик HOME ⇒ Постави ⇒ ОПЦИЈА ⇒ Јазик Избирање јазик на мени и аудио јазик кој се прикажува на екранот. Јазик на мени Избирање јазик за прикажаниот текст. Аудио јазик [Само во дипитален режим] Кога гледате дипитален пренос кој содржи повеће аудио јазици, можете да то изберете саканиот јазик. Јазик на титп [Само во дипитален режим] Користете ја функцијата на титп кога се имутувает титлови на два или повеће јазик! Доходу не се имутувает падаота за титп на избрамот јазик, на вија прикажан титп на охранеје дефициранят јазик. 2 Тргни 3 Зголеми зум Затвори 1/2

HOME ⇒ Поставки ➕ ОПЦИЛА ➕ Jazik Избирање јазик на мени и аудио јазик кој се прикакува на екранот. Јазик на мени Избирање јазик за прикажанют текст. Аудио јазик [Само во дигитален режим] Кога гледате дигитален пренос кој содржи повеће аудио јазици, можете да то изберете саканиют јазик. Јазик на тилт [Само во дигитален режим] Користете ја функцијата на тилт кога се емигуваат титлови на два или повеће јазици. ♦ Докоплу не се емигуваат податоци за тилт на избранют јазик, їе бијде прикажан тилт на однапред дефинираниют јазик. Тргни 3 Намали зум Затвори 1/2

1 Го прикажува описот на избраното мени. Можете да ги користите ^/√ за да се движите помеfy страниците.
2 Преминување на избраното мени директно од упатството за користење.
3 Зголемување или намалување на зум на екранот.

ОДРЖУВАЊЕ

Чистење на телевизорот

Редовно вршете чистење на вашиот телевизор за да добиете најдобри перформанси и да го продолжите работниот век.

ВНИМАНИЕ

• Прво, не заборавајте да го исключите напојувањето и да го откачите кабелот за напојување и сите други кабли.
• Кога телевизорот треба да биде оставен без надзор или нема да се користи подолго време, откачете го кабелот за напојување од сидниот штекер за да спречите можно оштетување од гром или струјни удари.

• За да извршите отстранување на прав и мали нечистотии, избришете ја површината со сува чиста и мека ткаенина.
• За да извршите отстранување на поголеми нечистотии, избришете ја површината со мека ткаенина натопена во чиста вода или разреден мек детергент. Веднаш потоа пребришете со сува ткаенина.

ВНИМАНИЕ

• Избегнувајте секакво допирање на екранот, бидејки тоа може да резултира во оштетување на екранот.
• Немојте да ја триете или удирате површината на екранот со вашите нокти или остри предмети, бидејки тоа може да предизвика гребење на екранот и изобличување на сликата.
• Немојте да користите какви било хемиски средства бидејки тие може да го оштетат производот.
• Немојте да прскате течност на површината. Доколку во телевизорот навлезе вода, може да дојде до пожар, електричен удар или неисправност.

Кабел за напојување

Редовно отстранувајте ја акумулираната прашина и нечистотиите од кабелот за напојување.

ОТСТРАНУВАЊЕ НА ПРОБЛЕМИ

Проблем	Решение
Не е можно управување на телевизорот со далечинскиот управувач.	Проверете го сензорот за далечинско управување на производот и обидете се повторно.Проверете дали помеѓу производот и далечинскиот управувач има некаква пречка.Проверете дали батериите сè уште работат и дали се правилно поставени (⊕ со ⊕, ⊖ со ⊙).
Нема приказ на слика и не се емитува звук.	Проверете дали производот е включен.Проверете дали кабелот за напојување е поврзан на sidниот штекер.Проверете дали има проблем со sidниот штекер преку поврзување на други уреди.
Телевизорот ненадејно се вклучува.	Проверете ги поставките за контрола на напојувањето. Напојувањето може да има прекин.Проверете дали функцијата за автоматско мирување е активирана во поставките за време.Доколку нема влезен сигнал кога телевизорот е включен, телевизорот автоматски їе се исклучи по 15 минути неактивност.
При поврзување со PC (RGB/ HDMI DVI), се прикажува ‘Нема сигнал’ или ‘Неважечки формат’.	Исклучете/включете го телевизорот со помош на далечинскиот управувач.Повторно поврзете го RGB/HDMI кабелот.Рестартирајте го компјутерот додека телевизорот е включен.

ПОСТАВУВАЊЕ НА НАДВОРЕШЕН КОНТРОЛЕН УРЕД

За добивање информации околу поставувањето на надворешен контролен уред, посетете ја страницата www.lg.com

СПЕЦИФИКАЦИИ

Спецификациите на производите може да бидат променети без претходно известување заради надградување на функциите на производите.

Спецификации на модул за безжичен LAN (TWFM-B003D)
Стандард	IEEE802.11a/b/g/n
Фреквентен опсег	2400 до 2483,5 MHz5150 до 5250 MHz5725 до 5850 MHz
Модулација	CCK / OFDM / MIMO
Излезна моćност(Типично)	802.11a: 11 dBm802.11b: 15 dBm802.11g: 13 dBm802.11n - 2.4GHz: 13 dBm802.11n - 5GHz: 13 dBm
Стапка на податоци	802.11a/g: 54 Mbps802.11b: 11 Mbps802.11n: 300 Mbps
Антенско засилување(Типично)	2400 до 2483,5 MHz: -2,5dBi5150 до 5250 MHz: -2,2dBi5725 до 5850 MHz: -2,9dBi
Искористен фреквентен опсег	802.11a/b/g: HT20802.11n: HT20/40
• Бидејки фреквентниот канал кој се користи во земјата може да се разликува, корисникот не може да ја промени или прилагоди работната фреквенција и овој производ е поставен според регионалната табела фреквенции.CE!
Спецификации на Bluetooth модул (BM-LDS302)
Стандард	Bluetooth верзија 3.0
Фреквентен опсег	2400 ~ 2483,5 MHz
Излезна моćност (Макс.)	10 dBm или пониско
Стапка на податоци (Макс.)	3 Mbps
Далечина на комуникација	Линија на видливост - приближно 10 m
CE

MAKING CONNECTIONS

Поврзете го телевизорот со сиден приклучок за антена со RF кабел (75 Ω).

ЗАБЕЛЕШКА

• За користење на повеće од 2 телевизори употребете разделник на сигнал.
• Ако квалитетот на сликата е слаб, правилно инсталирајте засилувач на сигнал за подобрување на квалитетот на сликата.
• Ако квалитетот на сликата е слаб кога е поврзана антена, обидете се да ја насочите антената во правилна насока.
• Кабелот за антената и конвертерот не се испорачуваат.

Поврзете го телевизорот со сателитска антена преку приключокот за сателитска антена со сателитски RF кабел (75 Ω).

HDMI Connection

DVD / Blu-Ray / PC HD Cable Box / HD STB HDMI (*Not Provided) USBIN2 USBIN V1/USBApps USBIN4 HDMI (RGB) HDMI (WFC) (HDMI)

English

Овозможува пренесување на дигитални видео и аудио сигнали од надворешниот уред кон телевизорот. Поврзете ги надворешниот уред и телевизорот со HDMI кабел како што е прикажано на следната слика.

Изберете кој било HDMI влезен приклучок за да се поврзете. Не е важно кој приклучок се користи.

ЗАБЕЛЕШКА

• За најдобар квалитет на сликата се препорачува користење на телевизорот со HDMI поврзување.
• Користете најнови HDMI™ кабли со голема брзина со СЕС (Customer Electronics Control) функција.
• HDMI™ каблите со голема брзина се тестирани за пренесување на HD сигнали до 1080р и повисоко.
• Подржано DTV аудио: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC
• Поддржан HDMI аудио формат : Dolby Digital, PCM (до 192 KHz, 32k/44,1k/48k/88 k/96k/176k/192k, DTS не е поддржан.)

• Надворешен аудио уред кој поддржува SIMPLINK и ARC мора да се повrze со користење на приклучокот HDMI влез 1 (ARC).
• При поврзување со HDMI кабел со голема брзина, надворешниот аудио уред кој поддржува ARC на излез дава оптички SPDIF без дополнителен оптички аудио кабел и ја поддржува SIMPLINK функцијата.

Овозможува пренесување на дигitalен видео сигнал од надворешниот уред кон телевизорот. Поврзете ги надворешниот уред и телевизорот со DVI-HDMI кабел како што е прикажано на следната слика. За пренесување на аудио сигнал, поврзете аудио кабел. Изберете кој било HDMI влезен приклучок за да се поврзете. Не е важно кој приклучок се користи.

ЗАБЕЛЕШКА

- Во зависност од графичката картичка, DOS режимот може да не функционира доколку користите кабел "HDMI кон DVI".

RGB-PC Connection

English

Овозможува пренесување на видео сигнал од РС кон телевизорот. За пренесување на аудио сигнал, поврзете аудио кабел.

Овозможува пренесување на аналогни видео и аудио сигнали од надворешниот уред кон телевизорот. Поврзете ги надворешниот уред и телевизорот со компонентен кабел како што е прикажано на следната слика.

ЗАБЕЛЕШКА

- Ако каблите не се правилно инсталирани, можно е сликата да се прикаже во црнобел формат или со изобличени бои.

Овозможува пренесување на аналогни видео и аудио сигнали од надворешниот уред кон телевизорот. Поврзете ги надворешниот уред и телевизорот со композитен кабел како што е прикажано на следната слика.

Audio Connection

Можете да користите опционален надворешен аудио систем наместо вградениот звучник.

ЗАБЕЛЕШКА

- Доколку користите опционален надворешен аудио уред наместо вградениот звучник, поставете ја функцијата на TV звучник на исключено.

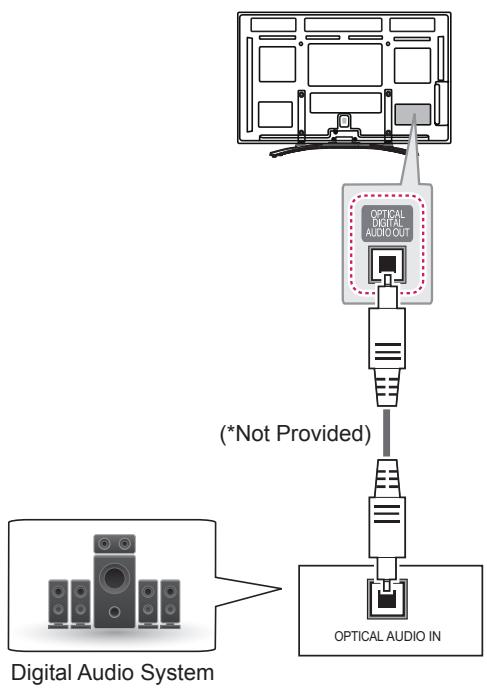

Дигитално оптичко аудио поврзување

Овозможува пренесување на дигитален аудио сигнал од телевизорот кон надворешен уред. Поврзете ги надворешниот уред и телевизорот со оптички аудио кабел како што е прикажано на следната слика.

ЗАБЕЛЕШКА

• Не гледајте во оптичкиот излезен приключок. Гледањето кон ласерските зраци може да ви го оштети видот.
• Аудио со функција ACP (Audio Copy Protection - Аудио со заштита од копирање) може да го блокира дигиталниот аудио излез.

USB Connection

English

Овозможува поврзување на USB уреди за складирање како USB флеш меморија, надворешен хард диск или читач на USB мемориски картички со телевизорот и пристап до менито Smart Share заради користење на разни мултимедијални фајлови.

ЗАБЕЛЕШКА

• За користење на USB хаб уред, обрнете внимание тој да се поврзе на USB Hub приклучокот.
• Поврзете го надворешниот извор на напојување доколку е потребен USB.
• Одредени USB хаб уреди може да не функционираат. Ако USB уред кој е поврзан преку USB хаб не може да се детектира, директно поврзете го на USB приклучокот од телевизорот.

CI module Connection

PCMCIA CARD SLOT (*Not Provided) PCMCIA CARD SLOT

English

За приказ на кодирани услуги (со плакање) во дигитален TV режим.

ЗАБЕЛЕШКА

- Проверете дали CI модулот е вметнат во отворот за PCMCIA картичка во правилна насока. Ако модулот не е вметнат правилно, тоа може да предизвика оштетување на телевизорот и на отворот за PCMCIA картичка.

Овозможува пренесување на видео и аудио сигнали од надворешниот уред кон телевизорот. Поврзете ги надворешниот уред и телевизорот со Euro Scart кабел како што е прикажано на следната слика. За прикажување на слика со користење на прогресивно скенирање, користете Euro Scart кебел.

Тип на излезТековен режим на влез	AV1(TV излез ^1 )	AV1(Кога во тек е DTVзакажано снимање сопомош на опрема заснимање.)
Дигитална TV	Дигитална TV	О
Аналогна TV, AV	Аналогна TV	О(Режимот на влез сепрефрлува во DTV.)
Компонентен / RGB
HDMI

1 TV излез : На излез дава аналогни TV или дигитални TV сигнали.

ЗАБЕЛЕШКА

• Секој Euro scart кабел кој їе се користи мора да има оклоп за заштита на сигналот.
• При гледање на дигитална телевизија во 3D режим на слика, TV излез сигналите не можат да бидат емитувани преку SCART кабелот. (Само 3D модели)
• Ако го поставите 3D режимот на Включено додека се врши закажано снимање на дигитална телевизија, сигналите за излез на монитор нема да можат да бидат емитувани преку SCART кабелот и снимањето нема да може да се изврши. (Само 3D модели)

English

Поврзувајте различни надворешни уреди со телевизорот и менувајте ги режимите за влезен сигнал за да изберете надворешен уред. За повеće информации околу поврзувањето на надворешен уред, погледнете во упатството испорачано со секој од уредите.

Достапни надворешни уреди се: HD ресивери, DVD плеери, VCR, аудио системи, USB уреди за складирање, PC, уреди за игри и други надворешни уреди.

ЗАБЕЛЕШКА

• Поврзувањето со надворешниот уред може да се разликува во зависност од моделот.
• Надворешните уреди поврзувајте ги со телевизорот без оглед на редоследот на TV приклучокот.
• Ако снимате TV програма на DVD рекордер или VCR, кабелот за влезен сигнал во телевизорот поврзете го преку DVD рекордерот или VCR уредот. За повеќе информации околу снимањето, погледнете во упатството испорачано со секој од поврзаните уреди.
• Упатства за ракување побарајте во прирачникот за надворешната опрема.
• Ако сакате да поврзете уред за игри со телевизорот, користете го кабелот испорачан со уредот за игри.
• Во РС режим, може да има шум поврзан со резолуцијата, вертикалната шема, контрастот или осветленоста. Ако е присутен шум, сменете го РС излезот на друга резолуција, сменете ја стапката на обновување со друга стапка, или прилагодувајте ги осветленоста и контрастот во менито СЛИКА додека сликата не биде јасна.
• Во РС режим, некои поставувања за резолуцијата може да не функционираат правилно во зависност од графичката картичка.

SPECIFICATIONS
