KASUTUSJUHEND MOD-48 MPM

EE. Mele soov on, ot te naudite meie too-ete kasutamist ja soovitame tei kasutana meie laaulatuslikku kaubanotusikku pek kumst MPM

• Enne kasutamist lugege hoolikalt juhiseid.
• Kui seadet ei kasutata või enne puhastamist tömmake alati pistik pistikupesast välja.
• Enne esmakordset kasutamist kontrollige, et pinge pistikupesas vastaks tolmuimejale.
• Ärge riputage toitejuhet teravate servade külge ega laske sellel kokku puutuda kuumade pindadega.
• Årge kunagi tömmake kaablist, et seade vooluallikast lahti ühendada.
• Arge kunagi jätke tolmuimejat järelevalveta.
• Olge eriti ettevaatlik, kui lapsed on seadme lähedal.
• Ärge püüdke tolmuimejat kasutada, kui kahtlustatakse tehnilist viga.
• Ârge kasutage kahjustatud seadet, sealhulgas kahjustatud võrgu- kaabli või pistikuga seadet - sellisel juhul laske seadet parandada volitatud teeninduskeskuses.
• Tootja poolt mittesoovitatud tarvikute kasutamine võib põhjustada seadme kahjustusi, tulekahju või kehavigastusi.
• Olge eriti ettevaatlik, kui kasutate tolmuimejat treppidel.
• Årge kastke seadet, kaablit ega pistikut vette või muudesse vede- likesse - võrgukaablit ja pistikut tuleb alati hoida kuivana.
• Årge kasutage tolmuimejat tuleohtlike ja söövitavate vedelike, lahustite, tikkude, tuha, sigaretipurkide, ölide, teravate esemete jms kogumiseks. See vöib kahjustada seadet vöi isegi pöhjustada tulekahju! Årge tolmuimeerige ka kergestisüttivate vedelike ja ainete läheduses!
• Tolmuimeja plastikust korpuse töttu hoidke seadet eemal köigist soojusallikatest (radiaatorid, pliidid jne.).
• Årge blokeerige tolmuimeja sisse- ja väljalaskeava!
• Tolmuimeja on möeldud ainult koduseks kasutamiseks.
• Seda seadet võivad kasutada vähemalt 8-aastased lapsed ja isi kud, kelle füüsiline ja vaimne võimekus on vähenenud ning kellel puuduvad kogemused ja teadmised seadme kohta, kui on tagatud järelevalve või juhendamine seadme ohutu kasutamise kohta, et nad mõistaksid sellega kaasnevaid ohte. Järelevalveta lapsed ei tohiks seadmeid puhastada ega hooldada.
• Lapsed ei tohi seadmega mängida.

• Hoidke seade ja selle toitejuhe alla 8-aastastele lastele kättesaa matus kohas.

• Ärge tolmuimeerige inimesi ega lemmikloomi ning olge eriti ette-vaatlik, et imemisotsikuid ei viiksite silmade ja kõrvade lähedale.

• Enne seadme vahetamist lülitage seade välja ja ühendage see vooluvõrgust lahti.

- Ârge tolmuimeerige ilma filtriteta või kui need on kahjustatud.

- Kontrollige torusid ja torustikke - eemaldage nende seest prahi.

• Kasutage tolmuimejat ainult siseruumides ja ainult kuivade pindade tolmuimeerimiseks. Märgpuhastatud vaibad kuivatatakse enne tolmuimeerimist.
• Laste ohutuse tagamiseks ärge jätke vabalt ligipääsetavaid paken-diosi (kilekotid, pappkarbid, polüstüreen jne).

- Årge hoidke seadet käes ega ühendage seda märgade kätega.

- Arge kasutage seadet muudel eesmärkidel kui need, milleks see on ette nähtud.

- Enne tööde alustamist veenduge alati, et köik seadme osad on öigesti paigaldatud.

- Seade ei ole ette nähtud välise taimeri või eraldi kaugureegular misesüsteemi töötamiseks.

-TÄHELEPANU! Patareid sisaldavad aineid, mis võivad põh-justada keskkonnareostust. Ärge visake kasutatud patareisid tavaliste olmejäätmete hulka.

• Ärge puutuge akut kokku tule, äärmuslike temperatuuride, vee, niiskuse või pikaajalise päikesevalguse möjuga.
• Årge hoidke patareisid koos metallesemetega, nt kirjaklambrite ga, naeltega, müntidega jne, ega lühistage tahtlikult negatiivset ja positiivset klemme - süttimis- ja plahvatusoht.
• Årge lubage tekkida olukorda, mis võib põhjustada aku deformee-rumist, nt märkimisväärsed lõögid, vibratsioon, mehaaniline surve jne. - Akut ei tohi kasutada, kui see on kahjustatud (mehaaniline kahjustus, aine leke jne).
• Kui aku lekib, ärge puudutage lekkivat ainet.
• HOIATUS! Arge lubage lastel filmiga mängida. Hingamisoht!

ELEKTROSTAATIKA

Mõnede pindade tolmuimeerimine madala õhuniiskuse tingimustes võib põhjustada sead - me kerget elektriseerumist. See on loomulik nähtus, ei kahjusta seadet ega ole defekt. Sel- le nähtuse minimeerimiseks on soovitatav: tühjendada seadet, puudutades sageli ruumis olevaid metallesemeid koos toruga, suurendada ruumi niiskust, kasutada üldkasutatavaid elektrostaatika vastaseid aineid.

SEADMETE KIRJELDUS

1. Imemisnupp
2. Võrguühenduse märgutuli
3. Pesuvedeliku söötmise nupp
4. Ülemine kate
5. Pesuvedeliku vooliku väljavoolupesa
6. Öhu sisselaskeava
7. Mahutiterminalid
8. Veehoidla
9. Alus
10. Väikesed pöörlevad rattad
11. Sisse- ja väljalülitamise lüliti
12. Kandekäepide
13. Ōhu väljalaskeava
14. Toitekaabel
15. Pesuvedeliku vooliku sisselaskepesa

16. Voolik koos võrkfiltri ja korgiga

17. Pesuvedeliku mahuti

18. Suured plastikust rattad
19. Imemisvoolik koos vedeliku juurde - vooluvooliku ja juhtpaneeliga käepidemel
20. Alumiiniumtorud
21. Ujukamber
22. HEPA filter
23. Käsnafilter
24. Põrand ja vaip
25. Suur pesumasin
26. Väike pesumasin
27. Auku kinnitus
28. Paberist tolmukott
29. Pesuvedeliku vooliku tihendid
30. 23A 12V aku

TÄHELEPANU! Kaugjuhtimispaneel töötab 23A 12V aku abil. Patarei on MOD-48 lisa-tarvik.

TOLMUIMEJA KOKKUPANEK JA ÜHENDAMINE

TÄHELEPANU! Veenduge, et tolmuimeja kokkupanekul on toitejuhtme pistik välja tömmatud.

1. Veenduge, et toitejuhe on pistikupesast välja tömmatud (joonis 1).

2. Lödvendage paagi klambrid (joonis 2).

3. Tõstke paagi ülemine kate ära (joonis 3).

4. Eemaldage paagist köik tarvikud (joonis 4).

5. Asetage kaas paagile, paigaldades kõigepealt sobiva filtri (märja pesu või vee kogumiseks: asetage käsnafilter tolmuimeja ujuki-kambrisse (Foto. 1) või paigaldada HEPA-filter (joonis. 2) ja asetage paberist tolmukott sisemise õhu sisselaskeava kohale (joonis. 3) kuiva tolmuimeja ja sulgege klambrid paagi mõlemal küljel (joonis 5).

6. Sisestage imemisvoolik imemisõhu sisselaskeavasse ja pingutage seda paremale ning sisestage pesuvedeliku voolik pesuvedeliku vooliku väljalask-eavasse. Kontrollige, et need on täpselt paigaldatud (joonis 6).

TÄHELEPANU! Pesuvahendi toitetoru läheb "klöpsuga" vooliku väljalaskepessa. Selle eemaldamiseks vajutage valget nuppu.

1. Paigaldage pesuvedeliku mahuti, seejärel sisestage voolik koos vörkfiltriga mahutisse, keerake korki pääripäeva. Ühendage voolik pesuvedeliku vooliku sisselaskeavasse. Kontrollige, et see on täpselt paigaldatud (joonis 7).

2. Ühendage alumiiniumtoru imivooliku hoidikusse, ühendage pesuvedeliku toitevoolik öigesti (joonis 8).

3. Ühendage kaks alumiiniumtoru nagu näidatud (joonis 9).

10.Ühendage pesuotsik alumiiniumtoru külge ja ühendage vedelikuvoolik pistikupessa (joonis 10).

PATAREIDE PAIGALDAMINE JA ASENDAMINE KAUGJUHTIMISPANEELIS

1. Akukaane saab avada, vajutades kruvikeerajaga akupesa esiosas olevale kinnitusele (joonis 1).

2. Eemaldage vanad patareid kaugjuhtimispuldist (joonis 2).

3. Asendage uus 23A 12V leelispatarei, pöörates paigaldamisel tähelepanu patarei öigele polaarsusele (joonis 3).

4. Paigaldage kaugjuhtimispaneeli kate (joonis 4).

TÄHELEPANU! Kaugjuhtimispulti saab kasutada ainult 23A 12V leelispatareiga. Ärge kasutage erinevate spetsifikatsioonidega patareisid, et vältida mooduli kahjustamist. Aku on MOD-48 pesumasinate tolmuimeja lisatarvik.

KONTROLLIPANEEL PAARIÜHENDUS TOLMUIMEJAGA

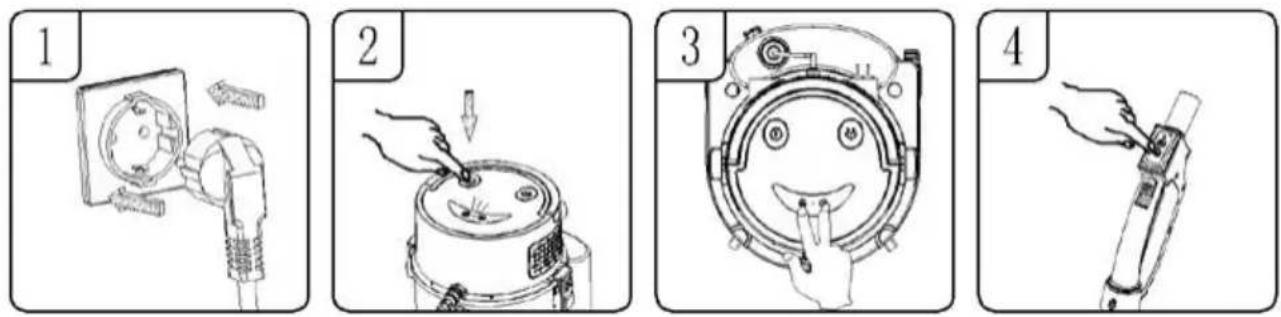

1. Veenduge, et pistik on ühendatud vooluallikaga.
2. Vajutage toitelülitit ja ülemise kaanepaneeli märgutuli süttib (joonis 2).
3. Vajutage samaaegselt imemisnuppu ja pesuvedeliku etteandmise nuppu ülemisel kaanepa - neelil ja märgutuli kustub (joonis 3).
4. Vajutage ühte juhtpaneeli käepidemel olevatest nuppudest - imemisnuppu või pesuaine sisestamise nuppu. Ülemise kaanepaneeli märgutuli vilgub üks kord, seejärel taastub normaalseks ja paneeli sidumine on lõpule viidud (joonis 4).

TÄHELEPANU! Enne tolmuimeja kasutamist ühendage juhtpaneel tolmuimejaga!

KUIV TOLMUIMEERIMINE

1

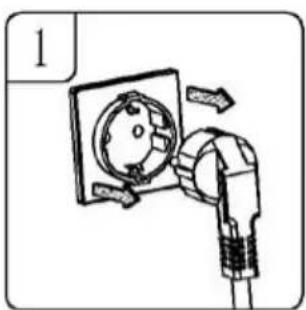

1. Veenduge, et toitejuhe on pistikupesast välja tömmatud (joonis 1).

2. Lödvendage paagi klambrid (joonis 2).

3. Tõstke paagi ülemine kate ära (joonis 3).

4. Paigaldage Hepa-filter ujukikambrisse, surudes filtri vastu ülemist katet (joonis 4) ja asetage paberist tolmukott sisemise öhu sisselaskeava kohale (joonis 4). 3

5. Asetage ülemine kate paagile ja lukustage see paika, kasutades paagiklambreid mölemal pool tolmuimejat (joonis 5).

6. Paigaldage imemisvoolik, pingutades seda pääripäeva imuõhu sisselaskeava külge ja pesuvedeliku toitevoolik vooliku kinnitusmuhvi külge (joonis 6).

TÄHELEPANU! Pesuvedeliku toitevoolik siseneb vooliku väljalaskeava pistikupessa "klöpsuga", selle eemaldamiseks vajutage valget klahvi.

1. Ühendage alumiiniumtoru imemisvooliku hoidikusse, ühendage pesuvedeliku toitevoolik öi-gesti vastavatesse pistikupesadesse (joonis 7).

2. Vajaduse korral võib valida kaks ühendatud alumiiniumtoru, et suurendada tegevusraadiust (joonis 8).

3. Ühendage põrandavaiba pea alumiiniumtoruga (joonis 9).

4. Ühendage toitejuhe (joonis 10).

5. Vajutage toitelülitit ja ülemise kaanepaneeli märgutuli süttib (joonis 11).

6. Vajutage iminuppu ülemisel kaanepaneelil või juhtpaneeli käepidemel ja seade hakkab tööle. Imemisrežiim töötab kahes režiimis: kõrge ja madal, kui olete kõrges režiimis, vajutage ime - misnuppu ja tolmuimeja lülitub madalale režiimile, vajutage nuppu uuesti ja imemine peatub (joonis 12).

MÄRG TOLMUIMEERIMINE

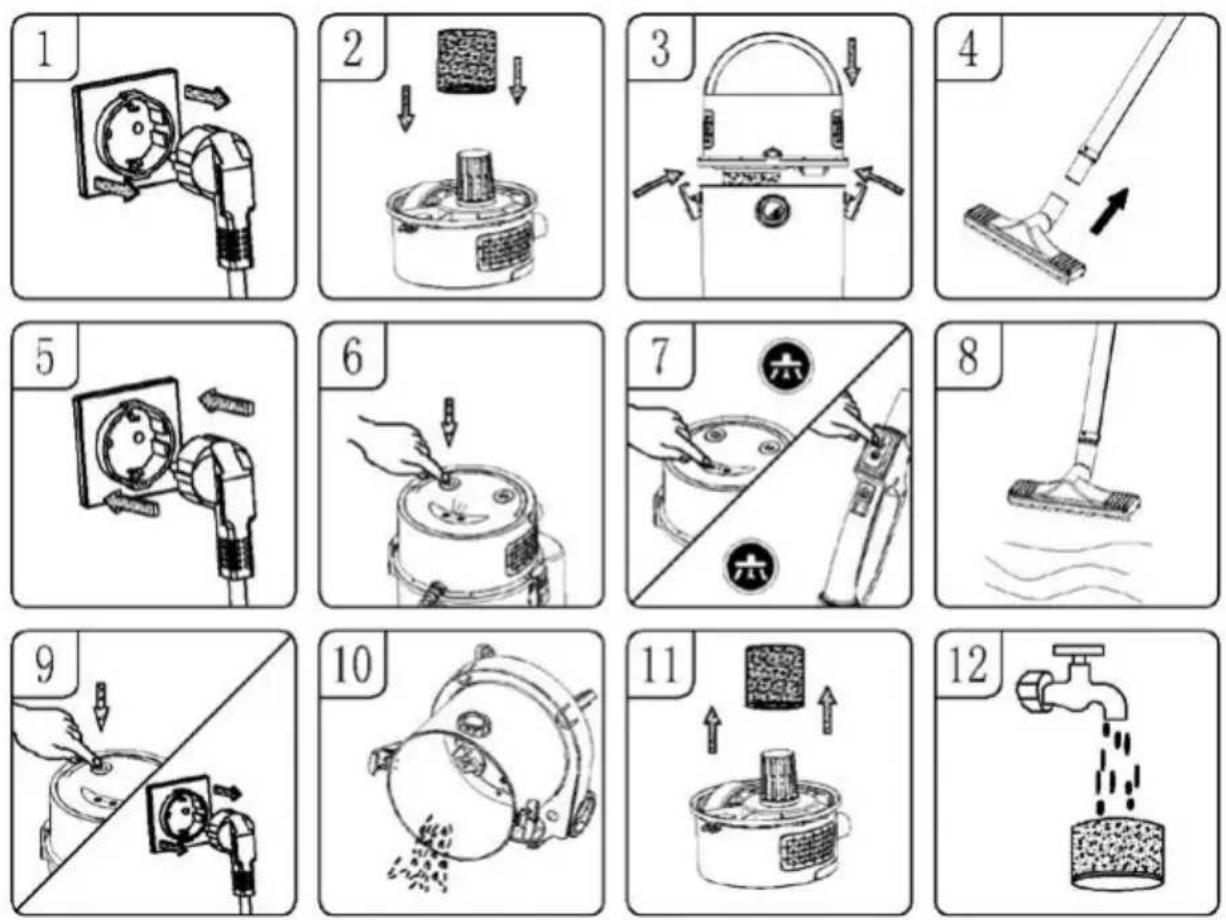

1. Veenduge, et toitejuhe on vooluallikast lahti ühendatud (joonis 1).

2. Paigaldage käsnafilter ujukikambrisse ja veenduge, et filter katab täielikult kogu ujukikambri (joonis 2).

3. Asetage ülemine kate paagile ja lukustage see paagi mölemal küljel olevate klambritega (joonis 3).

4. Paigaldage valitud tarvikud alumiiniumtorule (joonis 4).

5. Ühendage toitejuhe (joonis 5).

6. Vajutage toitelülitit ja ülemise kaanepaneeli märgutuli süttib (joonis 6).

7. Vajutage imemisnuppu ülemisel kaanepaneelil või käepideme juhtpaneelil, seade hakkab tööle. Imemisrežiim töötab kahes režiimis: kõrge ja madal. Kui olete körgel režiimil, vajutage imemislü - litit ja vaakum lülitub madalale režiimile, vajutage uuesti nuppu ja vaakum peatub. (joonis 6-7).

8. Kui vesi on maksimaalselt imbunud, hakkab turvaventiil tööle ja põrandakate koos alumiinium-toruga ei tõmba enam vedelikku sisse (joonis 8).

9. Lülitage toiteallikas välja, ühendage toitejuhe pistikupesast lahti (joonis 9).

10. Valage määrdunud vesi välja ja peske paak põhjalikult (joonis 10).

11. Parima tulemuse saavutamiseks niiske tolmuimejaga eemaldage käsnafilter (joonis 11) pärast tolmuimeja töötamist.

12. Pärast iga märja tolmuimeja kasutamist tuleb käsnafiltrit uuesti kasutamiseks pesta veega ja pärast pesemist kuivatada (joonis 12).

TÄHELEPANU! Kui kasutate märja tolmuimeja funktsiooni, ärge valage mahutisse vett! See veehoidla täitub järk-järgult veekogumise ajal veega.

VAIPADE PUHASTAMINE

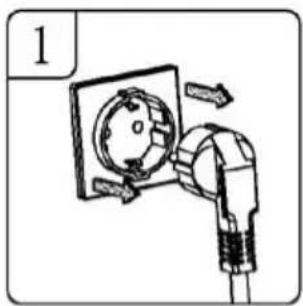

1. Veenduge, et toitejuhe on vooluallikast lahti ühendatud (joonis 1).
2. Paigaldage käsnafilter ujukikambrisse, veendudes, et see katab kogu elemendi (joonis 2 ja joonis 1).
3. Asetage ülemine kate paagile ja lukustage see mölemal küljel olevate klambritega ( joonis 3).
4. Sisestage imemisvooliku ots imemisõhu sisselaskeavasse ja pingutage seda paremale ning pesuvedeliku toitevoolik vooliku väljalaskeavasse. Kontrollige, kas need on õigesti paigaldatud (joonis 4).

TÄHELEPANU! Pesuvedeliku toitevoolik siseneb vooliku väljalaskeava pistikupessa "klöpsuga", selle eemaldamiseks vajutage valget klahvi.

1. Eemaldage pesuvedeliku mahuti aluselt, keerake kork vasakule ja täitke see puhta vee ja pesuvedeliku tootjapoolsete soovituste kohaste proportsioonidega (joonis 5).

2. Sisestage vooliku üks ots vooliku sisselaskepessa. Asetage vooliku teine ots koos võrgufiltriga pesuvedeliku mahutisse, seejärel pingutage mutrit päripäeva (joonis 6).

3. Sisestage alumiiniumtoru kaugjuhtimispuldi hoidikusse ja sisestage pesuvedeliku toitetoru õigesti torus ja hoidikus olevatesse vastavatesse avadesse (joonis 7).

4. Vajaduse korral võib paigaldada kaks ühendatud alumiiniumist veepihustustoru, et suurenda-da tegevusraadiust (joonis 8).

5. Ühendage suur pesuotsik alumiiniumtoruga, sisestage vedeliku toitetoru vastavasse pistiku-pessa (joonis 9).

6. Ühendage toitejuhe (joonis 10).

7. Vajutage toitelülitit ja põhipaneelil asuv märgutuli süttib (joonis 11).

8. Vajutage pesuvedeliku söötmise nuppu põhikaanepaneelil või kaugjuhtimispaneelil ja suur pesuotsik hakkab vett pihustama. Kui iminuppu vajutatakse, imeb seade määrdunud vee sisse. Kui olete vaipade puhastamise lõpetanud, vajutage toitelülitit väljalülitamiseks, seejärel tömma -ke toitepistik välja, tühjendage vedelikujäätmed paagist ja puhastage paak (joonis 12).

TÄHELEPANU!

Pesufunktsiooni kasutamisel ärge valage vett paaki! See reservuaar täitub vee/pesu ko-gumise ajal järk-järgult veega.

Vaipade puhastamisel kasutage vähese vahuga pesuvahendit ja lisage ühtlaselt sobivat vahutamisvastast ainet, vastasel juhul võib õhuväljapääsu kaudu tekkida vahu välja-paiskumine!

Soovitatav on, et intensiivse vedelike pesemise/kogumise korral ei tohi unustada paagi sagedast tühjendamist, et vältida vedeliku taseme töusmist paagis liiga körgeks ja vahu väljumise võimalust õhu väljalaskeava kaudu.

Puhastusrežiimis, kui pesuvedeliku mahutis ei ole puhastusvedelikku, tuleb mahuti uuesti täita. Ärge käivitage vedelikuallikat tühikäigul (ilma vedelikuta), et vältida pumba kahjustamist.

Kui tolmumahuti on täis või turvaventiil on blokeeritud, on mootori heli valjem. Sel hetkel tuleb tolmuimeja kohe välja lülitada ja paak tühjendada.

PUHURI TÖÖ

1

TÄHELEPANU! Puhuri kasutamisel kandke alati kaitseprille. TÄHELEPANU! Ärge laske prahil puhuda lähedal seisvatele inimestele. Kandke tolmumaski, kui löhkamine tekitab tolmu, mida vöib sisse hingata.

1. Veenduge, et toitejuhe on vooluallikast lahti ühendatud (joonis 1).

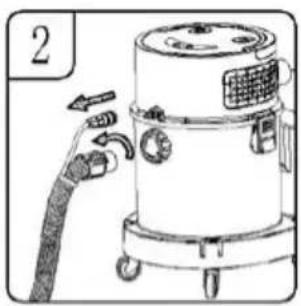

2. Keerake imivoolik lahti ja eemaldage see paagist, keerates seda vastupäeva (joonis 2).
3. Sisestage imemisvoolik mahuti tagaosas asuvasse öhu väljalaskeavasse ja pingutage seda pä- ripäeva keerates (joonis 3).
4. Ühendage toitejuhe vooluvõrku (joonis 4).
5. Alustage puhumist, vajutades toitelülitit (joonis 5).
6. Seejärel vajutage imemisnuppu ülemisel kaanepaneelil või juhtpaneeli käepidemel (joonis 6).
7. Suunake imemisvoolik lehtede või muu prahi poole (joonis 7).

LISASEADMETE KÄSITSEMINE

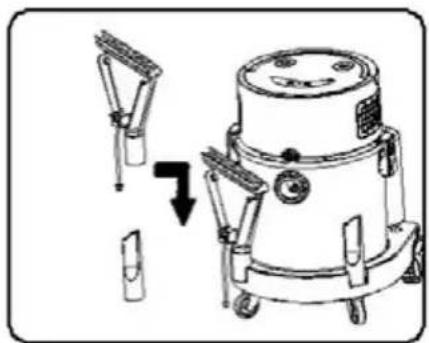

TARVIKUTE LADUSTAMINE

1. Enne hooldus- või puhastustöid lülitage seade alati välja ja tömmake see vooluvõrgust välja.
2. Pärast masina kasutamist tühjendage, puhastage ja kuiva - tage paak ja pesuvedeliku mahuti. Niiskus ja mustus võivad põhjustada ebameeldivaid lõhnu konteineri ja paagi sees.

a. Kontrollige filtreid perioodiliselt, et säilitada nen-de toimivus.
b. Kui sisse imetud tolm on väga peenike, tuleb Hepa-filtrit võib-olla sagedamini puhastada või asendada see uuega.
c. Peske käsnafiltrit ja Hepa-filtrit sooja veega ilma pesuvahendita (joonis 1, joonis 2).

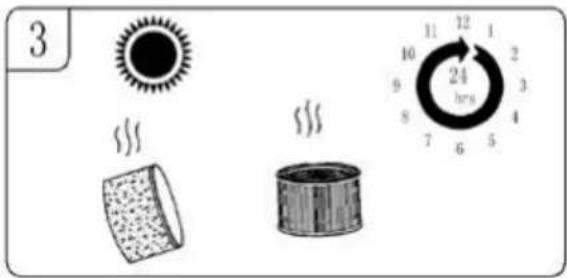

d. Puhastatud filtritel tuleb lasta enne taaskasuta-mist täielikult kuivada.

TÄHELEPANU! Ärge asetage filtreid nõudepesumasinasse, pesumasinasse, trummelkuivatisse, ahju, mikrolaineahju ega lahtisele tulele (joonis 3).

1. Ärge laske seadmel pikalt töötada, veenduge, et tööaeg ei ületa 2 tundi, vastasel juhul lüheneb seadme eluiga.

2. Kui esineb ebatavalist vibratsiooni, müra või lõhna, lõpetage kohe seadme kasutamine ja teostage hooldus.

TÄHELEPANU! Masina parima võimaliku jõudluse saavutamiseks puhastage filtrid ja paak pärast iga kasutuskorda.

TÄHELEPANU! Ärge paigaldage niiskeid filtreid - tolmuimeja vöib kahjustada.

TÄHELEPANU! Enne hooldus- või puhastustöid lülitage seade alati välja ja tömmake see vooluvõrgust välja. Ärge kastke seadet vette!

TÄHELEPANU! Puhastamiseks ei tohi kasutada teravaid esemeid, abrasiivseid pasta-sid, lahusteid ega muid tugevaid kemikaale - nende kasutamine võib kahjustada seadet.

1

2

Tehnilised andmed on esitatud toote tüübisildil. Võrgukaabli pikkus: 4,10 m.

CE IPX-4

RAADIO KAUGJUHTIMISPULDI SIDEPARAMEETRID

Sagedusvahemik 433.050-434.790 Mhz
Maksimaalne väljundvõimsus ≤ 10dBm

TÄHELEPANU! MPM agd S.A. jätab endale öiguse teha tehnilisi muudatusi.

Käesolev kasutusjuhend on masintõlgitud.

Kahtluse korral vaadake palun selle ingliskeelset versiooni.

LIHTSUSTATUD ELI VASTAVUSDEKLARATSIOON

MPM agd S.A. deklareerib käesolevaga, et pesumasin, mudel MOD-48, vastab Euroopa Liidu direktiivides ja riiklikes eeskirjades sisalduvatele nõuetele ja standarditele. Raadio -seadmena vastab see 16. aprilli 2014. aasta direktiivile 2014/53/EL raadioseadmete turul kättesaadavaks tegemist käsitlevate liikmesriikide õigusaktide ühtlustamise ja direktiivi 1999/5/EÜ kehtetuks tunnistamise kohta.

Deklaratsiooni täistekst on kättesaadav aadressil:

https://mpm.pl/odkurzacze/3263-odkurzacz-pioracy-mod-48-5903151039262.html

Toote nõuetekohane kõrvaldamine (kasutatud elektri – ja elektroonikaseadmed)

Tootele paigutatud märgistus näitab, et toodet ei tohi selle kasutusaja löppedes visata ära koos muude olmejäätmetega. Kasutatud seadmed vöivad potentsiaalselt ohtlike ainete, segude ja komponentide sisalduse töttu avaldada negatiivset möju keskkonnale ja inimeste tervisele. Elektrijäätmete segamine muude jäätmetega vöi nende ebaprofessionaalne lahtivötmine vöib pöhjustada tervisele ja keskkonnale kahjulike ainete eraldumist. Kasutatud seade tuleb toimetada kasutatud elektri – ja elektrooni-

kaseadmete kogumispunkti. Üksikasjaliku teabe saamiseks elektri – ja elektroonikajäätmete tagastamise koha kohta tuleb kasutajal pöörduda kohalikku kasutatud seadmete kogumispunkti või jäätmekäitlusettevõttesse.

Toote (patareide ja/või akude) nõuetekohane kõrvaldamine

Läbi kriipsutatud prügikasti ikoon näitab, et patareid/akud kuuluvad eraldi kogumisele ja ringlussevõ-tule. Vastavalt direktiivile 2006/66/EÜ ei tohi patareisid ja/või akusid pärast nende kasutusiga koos muude olmejäätmetega kõrvaldada. Selleks, et vältida kontrollimatust jäätmete kõrvaldamisest tule-nevat võimalikku kahju keskkonnale või inimeste tervisele, tuleb patareid/akud koguda või ringlusse

võtta vastavalt kehtivatele õigusnormidele. Kasutatud patarei tuleb panna spetsiaalsesse konteinerisse, mis on mõeldud eraldi kogumispunktides seda tüüpi jäätmete jaoks.
