KASUTUSJUHEND MOD-70 MPM

Seadet saab kasutada ainult kaasasoleva toiteadapteriga.

- Seade on möeldud ainult koduseks kasutamiseks.

- Kasutage tolmuimejat ainult siseruumides ja ainult kuivade pinda-de tolmuimejaga. Niisutage puhastatud vaibad enne tolmuimejat, kuivatage need.

-Ärge kasutage seadet muudel eesmärkidel kui need, milleks see on ette nähtud.

- Ärge kasutage seadet vedelike, tuha, sigaretikonide, ölide, teravate esemete jms imemiseks. See vöib seadet kahjustada vöi isegi tulekahju pöhjustada! Samuti ärge vaakumige tuleohtlike vedelike ja ainete läheduses!

-Ärge suunake tolmuimeja imemiselemente inimeste ja loomade suunas. Olge eriti ettevaatlik, et mitte tuua imemiselemente silmade, kõrvade ja juuste lähedale.

- Årge kasutage seadet ilma korralikult paigaldatud filtriteta.

- Olge eriti ettevaatlik, kui lapsed on seadme lähedal.

-Ärge kastke seadet, elektrilist harja, juhet ja ühendage see vette ega muudesse vedelikesse!

- Årge jätke seadet töö ajal järelevalveta.

- Eemaldage pistik alati vooluvõrgust, kui te seadet ei kasuta.

- Enne puhastamist/hooldust eemaldage pistik alati vooluvõrgust.

- Kontrollige ruumi regulaarselt kahjustuste suhtes.

- Årge kasutage kahjustatud seadet, sealhulgas kahjustatud võrgu- kaabli või pistikuga seadet - sellisel juhul laske seadet parandada volitatud teeninduskeskuses.

-Tootja poolt mittesoovitatud tarvikute kasutamine võib põhjustada seadme kahjustusi, tulekahju või kehavigastusi.

- Ärge kasutage seadet väljas.

-Ärge katke seadet töötamise ajal, ärge katke sisse- ja väljalaskeavasid.

-Tolmuimeja plastkorpuse töttu hoidke seadet eemal köigist sooju-sallikatest (radiaatorid, pliidid jne).

- Årge painutage, ärge riputage nööri teravatele servadele.

-Töötamisel puudutage ainult selleks ettenähtud pindu, st käepide- meid, reguleerimisnuppe jne.

-Seda seadet võivad kasutada vähemalt 8-aastased lapsed ja isi-kud, kelle füüsiline ja vaimne võimekus on vähenenud ning kellel puuduvad kogemused ja teadmised seadme kohta, kui on tagatud

järelevalve või juhendamine seadme ohutu kasutamise kohta, et nad mõistaksid sellega kaasnevaid ohte. Järelevalveta lapsed ei tohiks seadmeid puhastada ega hooldada.

- Hoidke seade ja selle toitejuhe alla 8-aastastele lastele kättesaamatus kohas.

- Lapsed ei tohi seadmega mängida.

-Kontrollige, et seadme tüübisildil märgitud toiteparameetrid vastaksid teie vooluvõrgu parameetritele.

- Ärge ühendage pistikut pistikupessa märgade kätega.

- Årge eemaldage pistikut pistikupesast toitejuhtmest tömmates.

- Arge tömmake seadet juhtmest kinni tömmates.

- Seade on varustatud akuga, mis koosneb mitmest rakust, mis on ühendatud ühte seadmesse, selle väljavahetamist võivad teostada ainult vastava väljaõppe saanud isikud.

- Arge proovige aku korpust ise avada.

-Ärge jätke akut tule, äärmuslike temperatuuride (alla -10, üle +50 °), vee, niiskuse ega pikaajalise päikesevalguse kätte.

- Arge hoidke akut koos metallesemetega, nt kirjaklambrid, naelad, mündid jne, ega lühistage tahtlikult negatiivseid ja positiivseid klemme – süttimisoht, plahvatus.

-Årge lubage olukordi, mis võivad põhjustada aku deformatsiooni, nt märkimisväärsed lõögid, vibratsioon, mehaaniline rõhk jne. – akut ei tohi kasutada, kui see on kahjustatud (mehaanilised kahjustused, leke jne).

- Ärge laske akul sügavalt tühjeneda.

- Kontrollige regulaarselt aku laetuse taset - ärge jätke akut pikaks ajaks kontrollimata.

- Kui akust tekib leke, ärge puudutage akust välja pääsenud ainet.

- Pakend ei ole mänguasi – hoidke pakendikomponendid (kilekotid, karbid, polüstüreen jne) lastest eemal.

- HOIATUS! Ârge lubage lastel filmiga mängida. Hingamisoht!

SEADME KIRJELDUS

1. 22,2 V liitiumioonaku juhtpaneeli ja ekraaniga
2. Mootori moodul
3. Painutatav alumiiniumtoru

4. Multifunktssionaalne taustvalgustuse-ga elektrohari

5. Seinakinnitusklamber

6. Pilukinnitus
7. Polsterduse kinnitus
8. Mööbli/ruloode kinnitus
9. Aku laadija

Tolmuimeja MOD-70 ühendab tsükloni ja juhtmeta tolmuimeja kasutamise mugavuse. Tsüklonitehnoloogia võimaldab filtreerida tolmu ilma tolmukotte kasutamata, kasutades tsentrifugaaljõudu, mis tähendab, et peate tühjendama ainult prügikasti kohal oleva tolmumahuti. Liitium-ioonaku, millel on üks suurimaid energia ja kaalu suhteid, muudab seadme kergeks ja tagab pärast laadimist pika tööaja. Tolmuimeja on varustatud kolmeastmelise imemisvõimsuse reguleerimisega AUTO, MAX, ECO.

AUTO - SMART-tehnoloogia lülitab imemisrežiimi automaatselt sõltuvalt mustuse kogusest ja tüübist ning põranda tüübist, lisaks määrab kasutatav tolmuandur imemisvõimsuse ise. Tööaeg on umbes 40 min. sõltuvalt mustusest.

MAX – määrdunud pinna intensiivne puhastamine, kasutades maksimaalset imemisvõimsust. Tööaeg on umbes 12 min. sõltuvalt mustusest.

ECO - võimaldab pindade pikaajalist tolmuimejat minimaalse mustusega. Maksimaalne tööaeg on umbes 56 minutit. Sõltuvalt mustusest võimaldab see kogu korterit tolmuimejaga puhasta-da.

ENNE ESIMEST KASUTAMIST

1. Laadige tolmuimeja akut (vt lõik: "AKU LAADIMINE").
2. Kontrollige tolmuimejat saatmise ajal tekkida võivate kahjustuste suhtes. Kui kahtlustatakse kahju tekkimist, võtke ühendust oma edasimüüjaga.
3. Veenduge, et teie vooluvõrgu parameetrid vastavad laadija andmesildil olevatele andmetele.
4. Eemaldage tolmuimeja karbist, eemaldage köik kleebised, transpordilukud, kotid ja täiteained.
5. Pange tolmuimeja õigesti kokku (vt jaotist: "TOLMUIMEJA KOKKUPANEK").

TOLMUIMEJA KOKKUPANEK (LAHTIVÕTMINE)

TÄHELEPANU! Ärge kasutage tolmuimejat, kui see pole kokku pandud!

TÄHELEPANU! Toru ja tarvikute kokkupanekul olge ettevaatlik, et mitte kahjustada örnaid pis - tikuid, mis toidavad elektroharja.

1. Paigaldage elektrihari (4) alumiiniumtorule (3). Seejärel paigaldage alumiiniumtoru (3) mootorimoodulile (2). Lõpuks paigaldage akupakk (1) mootorimooduli (2) külge (joonis 1).
2. Tolmuimeja lahtivõtmiseks järgige samu samme nagu esimene samm.

TOLMUIMEJA PARKIMINE HOIDIKUSSE

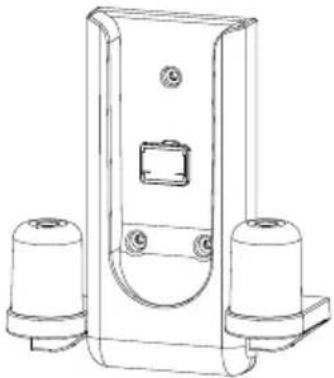

Tolmuimeja MOD-70 on varustatud kronsteiniga, mis võimaldab tolmuimejat seinale paigaldada. Kinnituse kasutamiseks kinnitage see seina külge:

1. Valige öige koht öigel körgusel, nii et toruga tolmuimeja (3) ja elektrihari (4) so -biksid. Veenduge, et seina piirkonda ei ole paigaldatud elektri -juhtmeid.

2. Asetage käepide (5) seinale ja märkige pliiatsiga seinale olevad augud (joonis 2)

3. Puurige märgitud kohtadesse augud, sisestage seinapistikud, asetage käepide ja kinnitage kru - vid. Parkige tolmuimeja ja tarvikud kruvitud käepidemele (5).

Joonis 2

TÄHELEPANU! Enne tolmuimeja esmakordset kasutamist laadige aku. Aku laadimiseks kuluv aeg on umbes 4, 5-5 tundi.

TÄHELEPANU! Laadige akut ainult kaasasoleva laadijaga. Kui aku laeb, on tolmuimeja käivitamise võimalus blokeeritud.

Tolmuimejal on aku laadimiseks laadija ühendamiseks kaks võimalust. Ainult aku laadimine või tolmuimeja laadimine seinakinnituses:

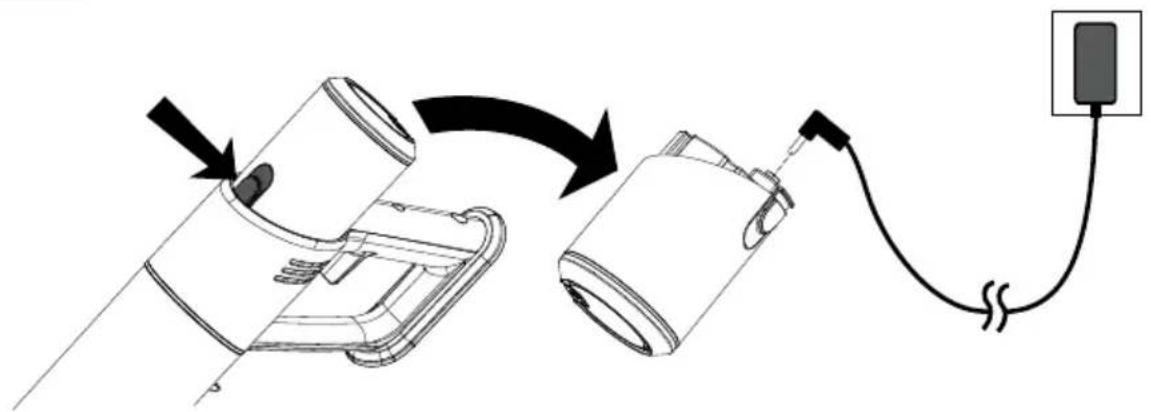

1. Vajutage klahvi ja eemaldage akupakk (1) mootorimoodulist (2) (joonis 3).

2. Ühendage laadija (9) vahelduvvoolu pistikupessa ja laadija kaabel aku pistikupessa (1) (joonis 2). Ekraanil kuvatakse vilkuv aku, mis näitab laadimisprotsessi ja aku laetuse oleku protsentuaalset indikaatorit (joonis 5).

3. Laadimisprotsessi näitab akuikooni kindel tuli ja ekraanil olev 100% näit.

4. Ühendage laadija (9) vooluvõrgust lahti ja laadija kaabel akust lahti (1).

Joonis 3


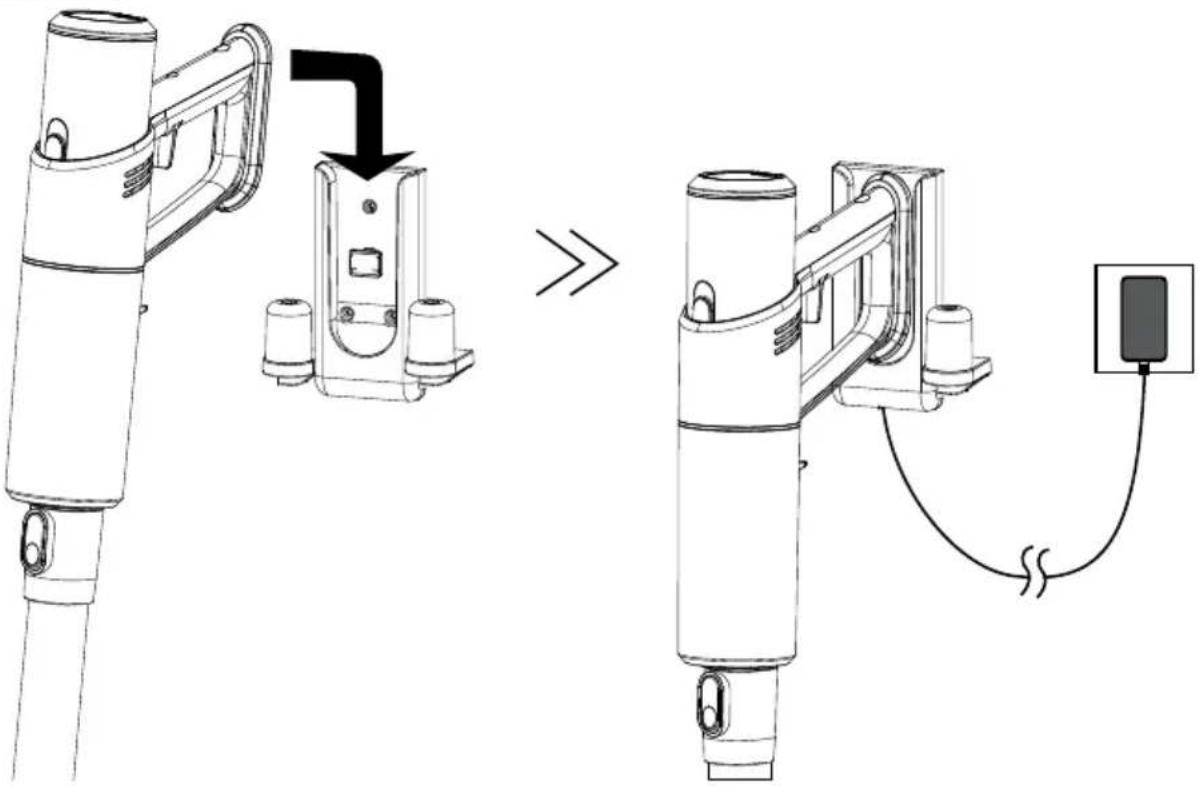

1. Ühendage laadija (9) vooluvörku ja seejärel seinale kinnitatud kronsteiniga (5) (joonis 4).
2. Libistage tolmuimeja seinakinnitusse, algab aku laadimise protsess.
3. Täieliku laetuse korral peatab seade laadimisprotsessi automaatselt, nii et laadijat saab pikka aega toiteallikaga ühendada ilma akut kahjustamata.

joonis 4

1. Veenduge, et tolmuimeja on õigesti kokku pandud ja aku on laetud.
2. Ühendage sobivad seadmed:

- multifunktsionaalne valgustusega elektrohari (4) - igat tüüpi kõvade pindade ja vaipade jaoks valgustavad LED-id puhastatavat pinda täiuslikuks tolmuimejaks

- Mööbli/ruloode kinnitus (8) – mõeldud ruloode, lambivarjude, peeglite tolmuimejale ja köikjal, kus örn tolmuimeja on prioriteet, võimaldab harja reguleeritav pikkus seda tolmuimeja tingimus-tele kohandada

- pilukinnitus (6) – tolmuimeja nurgad, ruumid mööbli all ja köikjal, kus on piiratud juurdepääs muude tarvikute vabale kasutamisele

Sõltuvalt teie vajadustest ühendage seade imitoruga (3) või mootoriüksusega (2).

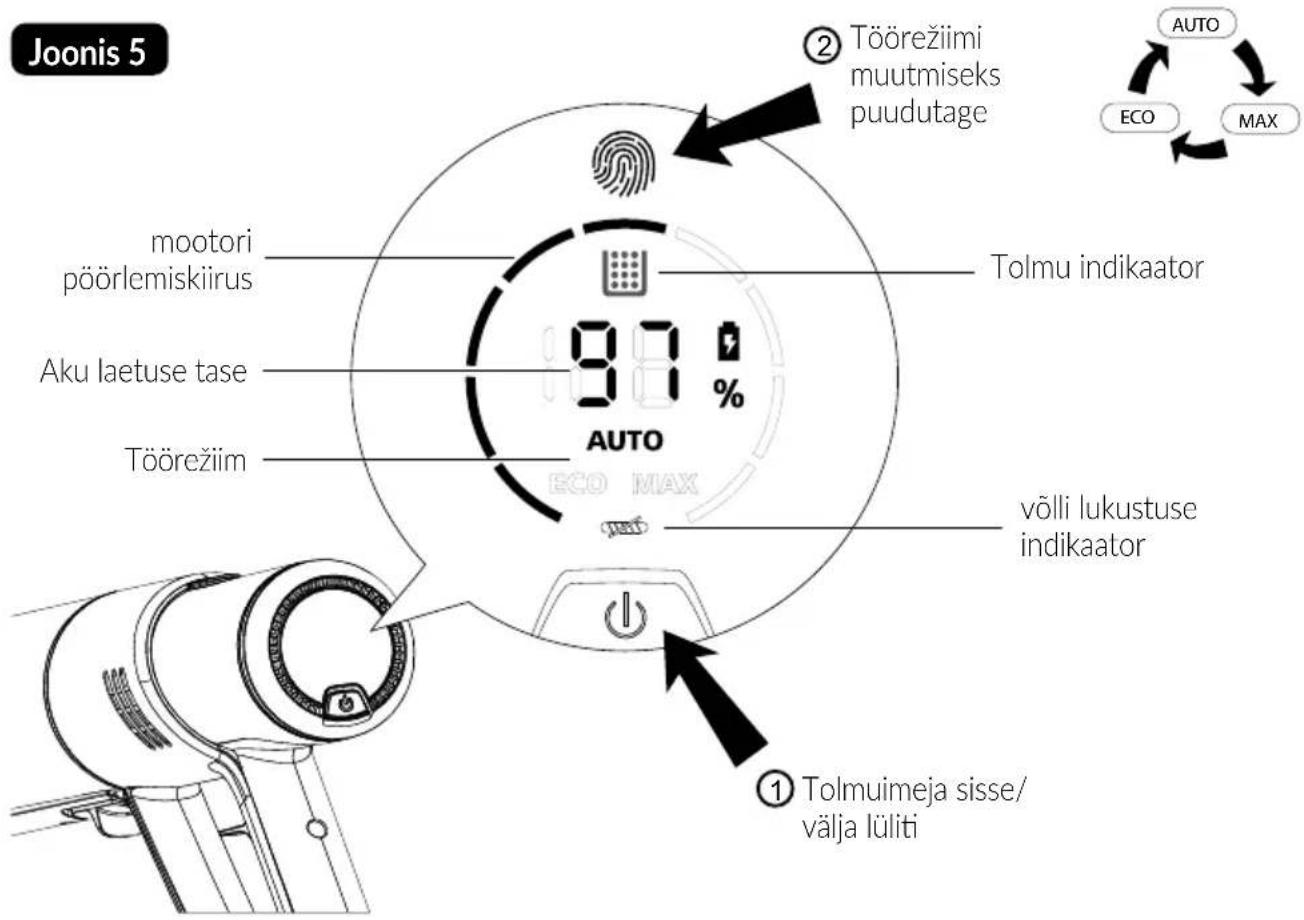

1. Käivitage tolmuimeja lülitiga (joonis 2). Tolmuimeja töötab AUTO režiimis.
2. Ühele kolmest töörežiimist (AUTO, MAX, ECO) lülitumiseks puudutage ikooni "sörmejälg".
3. Kui tolmuimeja on lõppenud, lülitage tolmuimeja lülitiga välja (joonis 5).

Joonis 5 mootori põörlemiskiirus Aku laetuse tase Töörežiim 9.7 % AUTO EÇO MAX Töörežiimi muutmiseks puudutage Tolmu indikaator võlli lukustuse indikaator ① Tolmuimeja sisse/ välja lüliti AUTO ECO MAX

Tolmuimejal on painutatav alumiiniumtoru, mis jõuab raskesti ligipääsetavatesse kohta-desse.

1. Asetage tolmuimeja põrandale ühe käega mootorimooduli käepidemele (joonis 6).
2. Teise käega vajutage alumiiniumtoru tagaküljel asuvat klahvi. Toru paindub automaatselt, mis höl - bustab raskesti ligipääsetavate kohtade, nt diivanialuse põranda vaakumimist
3. Toru uuesti kokkupanekuks tõstke tolmuimeja lihtsalt ülespoole. Alumiiniumtoru lukustub auto - maatselt sirgesse asendisse.

TÄHELEPANU! Jälgige, kui täis on tolmukonteiner. Ületäidetud mahuti vähendab tolmuimeja efektiivsust, suurendab energiatarbimist ja põhjustab filtrite kiiremat saastumist.

TÄHELEPANU! Tolmuimeja parima võimaliku jõudluse saavutamiseks puhastage filtrid ja tolmumahuti pärast iga kasutamist.

TÄHELEPANU! Tehke hooldust, kui tolmuimeja on välja lülitatud ja laadija juhe vooluvõrgust lah- ti ühendatud!

1. Puhastage tolmuimeja välispinnad niis - ke lapiga ja pühkige need kuivaks. Raske määrdumise korral kasutage kerget pesuvahendit.

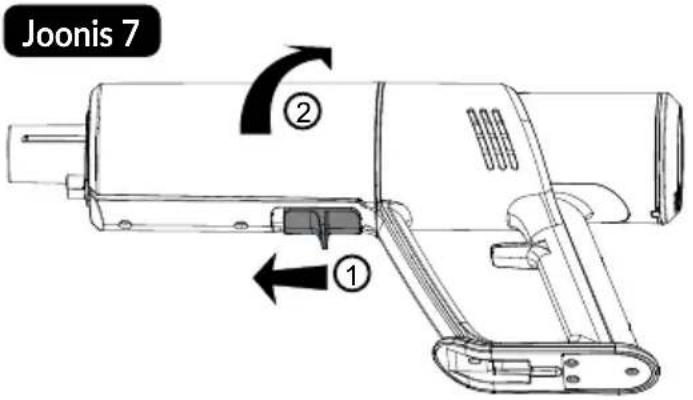

2. Tolmumahuti tühjendamiseks libistage võtit vasakule ja seejärel keerake tolmumahutit ülespoole (joonis 7).

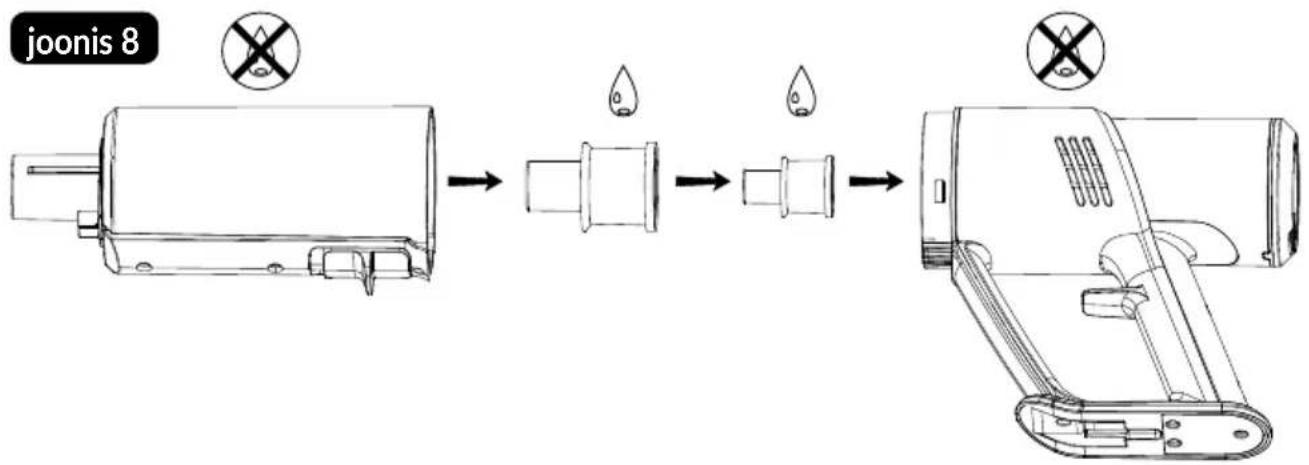

3. Eemaldage filtrid (terasvörk, EPA-filter) tolmumahutist, seejärel tühjendage mahu - ti prügikasti kohal. Peske köik filtrid örnalt

voolava vee all ja kuivatage enne tolmuimejasse paigaldamist hoolikalt. Tolmumahutit ei tohi vette kasta, see võib tolmuimejat kahjustada. Pühkige mahuti kuiva lapiga (joonis 8).

Joonis 7 ② ①

joonis 8

TÄHELEPANU! Ära paigalda niiskeid filtreid – oht kahjustada tolmuimejat!

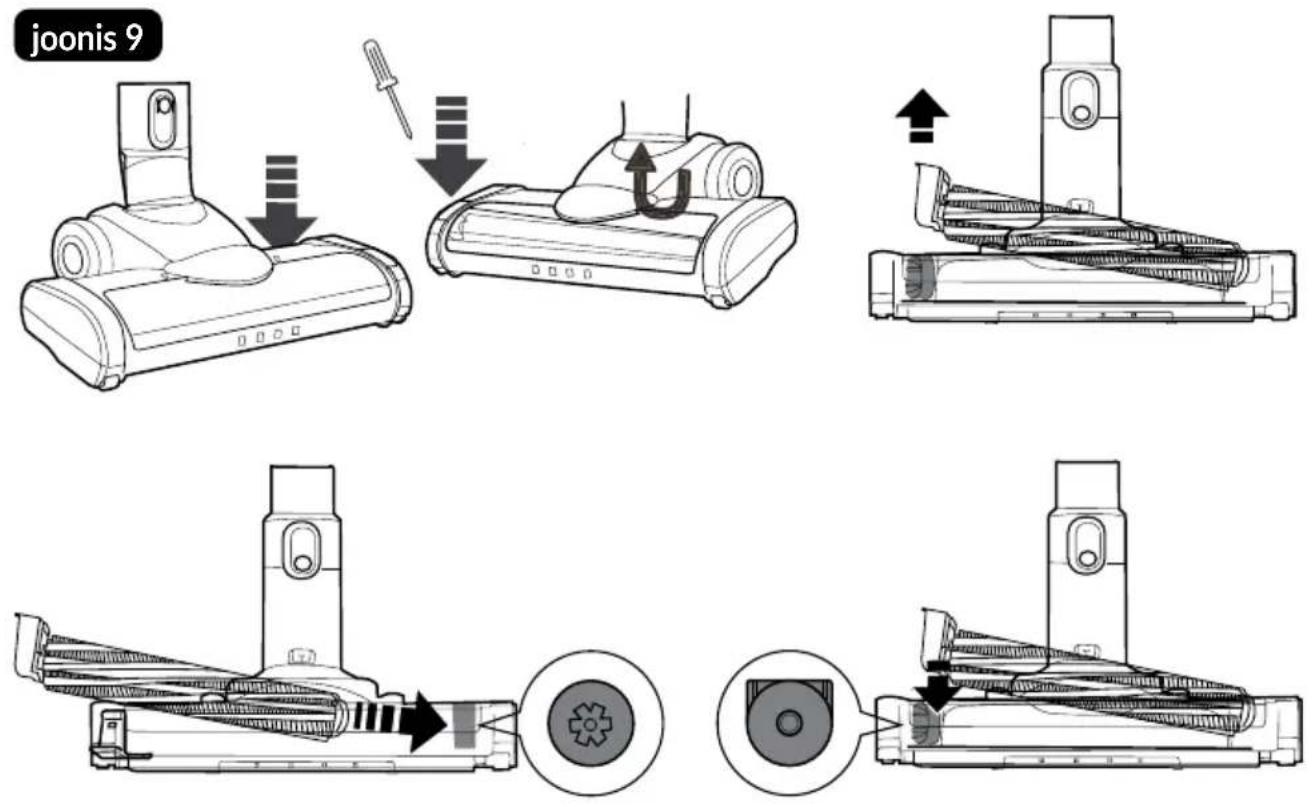

1. Puhastage periodiliselt elektriharja pöörlevat rulli. Pärast ülemise läbipaistva katte vabastamist saale võlli lahti võtta, seejärel kasutage lamedat kruvikeerajat, et kallutada võlli vasak osa korpusest eemale ja eemaldada võll puhastamiseks. Kui rull on puhastatud, asetage see tagasi elektriharjale ja asetage läbipaistev korpus tagasi (joonis 9).

TÄHELEPANU! Öige ja regulaarne puhastamine tagab kasutamise ohutuse ja pikendab seadme eluiga.

PROBLEEMID JA NENDE PARANDAMINE

PROBLEEMPÕHJUSTADALAHUS
Tolmuimeja ei tööta	Tühi aku Laadige aku
	Käimasolev laadimisprotsess Oodake laadimisprotsessi lõpuni
Madal imemisvõimsus	Ummistunud toru või harja Eemaldage ummistuse põhjus
	Tolmukonteiner täis Tühjendage tolmutass
	Tolmiks peitsitud filtrid Filtrite tühjendamine
Elektroharja pöörlev võll on lakanud töötamast	Elektriharja võll on blokeeritud Puhastage / avage elektriharjarull
Laadimisnäidik ei sütti	Laadija juhe on kahjustatud Tagastage toode parandamiseks oma edasimüüjale või teeninduskeskusele
	Laadimisjaama toide ei ole ühendatud Kontrollige, kas toiteadapter on pistikupessa ühendatud
Ebameeldiv lõhn tolmuimeja õhu väljalaskeavast	Filtrid on määrdunud Peske filtreid voolava vee all ja kuivatage

TEHNILISED SPETSIFIKATSIOONID

Tehnilised andmed on esitatud toote tüübisildil.

See käsiraamat on masintõlgitud.

Kui teil on kahtlusi, lugege palun ingliskeelset versiooni.

Toote nõuetekohane kõrvaldamine (kasutatud elektri- ja elektroonikaseadmed)

Tootele paigutatud märgistus näitab, et toodet ei tohi selle kasutusaja löppedes visata ära koos muude olmejäätmetega. Kasutatud seadmed vöivad potentsiaalselt ohtlike ainete, segude ja komponentide sisalduse töttu avaldada negatiivset möju keskkonnale ja inimeste tervisele. Elektrijäätmete segamine muude jäätmetega vöi nende ebaprofessionaalne lahtivötmine vöib pöhjustada tervisele ja keskkonnale kahjulike ainete craldumist. Kasutatud scade tuleb toimetada kasutatud elektri- ja elektroonikascadmete kogumispunkti. Uksikasjaliku teabe saamiseks elektri- ja elektroonikajäätmete tagastamise koha kohta tuleb kasutajal pöörduda kohalikku kasutalud seadmete kogumispunkti või jäälmekäillusettevöttesse.

Toote (patareid ja/või akud) korrektne kõrvaldamine

Direktivi 2006/66/EÜ kohaselt ei tohi patareisid ja/või akusid pärast nende kasutusiga kõrvaldada koos muude olmejäätmetega.

Teie ostetud toode sisaldab laetavat akut, mis tuleb selle eluea löpus ülejäänud seadmest lahti ühendada. Kasutatud aku tuleb körvaldada spetsiaalses konteineris seda tüüpi jäätmete eraldi kogumispunktides.
