BEDIENUNGSANLEITUNG MOD-70 MPM

DE Wir ähnenden Ihnen Zußredenheit bei der Betrutzung unseres Produkts und wir empultryten Sie, das breitze- föcherte Handelsangebot der Hirng MPM/72 nutzen.

EE Mele soov on, et le noudite mele toodete kasutamisi ja soviitame teil kosurada mele laiaulatuslikku koubandualikku pokkumist MPM/

DE BEDIENUNGSANLEITUNG 11

EE KASJTJSJUHEND 20

EN OSLR MANUAL 29

SICHERHEITSHINWEISE:

Bitte lesen Sie die Bedienungsanleitung vor der Verwendung sorgfältig durch.

Das Gerät darf nur mit dem mitgelieferten Netzadapter verwendet werden.

- Das Gerät ist ausschließlich für den Eigenbedarf zu verwenden.

-Den Staubsauger ausschließlich in geschlossenen Räumen und zur Reinigung trockener Flächen verwenden. Nass gereinigte Teppiche vor dem Staubsaugen trocknen lassen.

- Verwenden Sie das Gerät nur zu den vorgesehenen Zwecken.

-Verwenden Sie das Gerät nicht zum Aufsaugen von Flüssigkeiten, Asche, Zigarettenstummeln, Öl, scharfen Gegenständen usw. Dies kann zur Beschädigung des Geräts oder sogar zur Entstehung eines Brands führen! Die Verwendung des Staubsaugers in der Nähe von leicht brennbaren Flüssigkeiten und Substanzen ist ebenfalls nicht zulässig!

-Richten Sie die Saugelemente des Staubsaugers nicht auf Menschen oder Tiere. Achten Sie besonders darauf, die Absaugelemente nicht in die Nähe von Augen, Ohren und Haaren zu bringen.

- Verwenden Sie das Gerät nicht, wenn die Filter nicht richtig eingesetzt sind.

- Falls sich Kinder in der Nähe des Geräts aufhalten, ist besondere Vorsicht geboten!

- Tauchen Sie das Gerät, die Elektrobürste, das Kabel und den Stecker nicht in Wasser oder andere Flüssigkeiten!

- Das Gerät während des Betriebs nicht unbeaufsichtigt lassen.

-Den Stecker immer aus der Steckdose ziehen, wenn das Gerät nicht verwendet wird.

- Vor der Reinigung den Stecker aus der Steckdose ziehen.

- Überprüfen Sie das Gehäuse regelmäßig auf Schäden.

-Verwenden Sie das Gerät nicht in beschädigtem Zustand. Dies gilt auch, falls Kabel oder Stecker Schäden aufweisen - in diesem Fall muss das Gerät bei einer autorisierten Werkstatt zur Reparatur abgegeben werden.

-Die Verwendung von Zubehör, das nicht vom Hersteller empfohlen wird, kann zur Beschädigung des Geräts, Bränden oder Verletzungen führen.

- Das Gerät nicht unter freiem Himmel verwenden.

- Decken Sie das Gerät während des Betriebs nicht ab, decken Sie die Einlass- und Auslassöffnungen nicht ab.

-Da das Staubsaugergehäuse aus Kunststoff besteht, muss das Gerät von Wärmequellen aller Art ferngehalten werden (Heizkörper, Öfen, etc.).

-Biegen Sie das Kabel nicht und hängen Sie es nicht an scharfen Kanten auf.

- Berühren Sie beim Arbeiten nur die dafür vorgesehenen Flächen, d. h. Griffe, Bedienknöpfe usw.

- Dieses Gerät darf von Kindern ab einem Alter von 8 Jahren, von Personen mit körperlichen oder geistigen Beeinträchtigungen sowie von Personen ohne Erfahrung und Kenntnis des Geräts bedient werden, wenn die Beaufsichtigung oder Einweisung zum sicheren Umgang mit dem Gerät gewährleistet ist und dem Anwender die Gefahren bewusst sind. Kinder sollten das Gerät ohne Aufsicht nicht eigenständig reinigen oder warten.

- Das Gerät und das Kabel an einer für Kinder unter 8 Jahren unzugänglichen Stelle aufbewahren.

- Kinder dürfen nicht mit dem Gerät spielen.

-Bitte prüfen, ob die Energieparameter auf dem Typenschild des Geräts mit den Parametern Ihres Stromnetzes konform sind.

- Den Stecker nicht mit feuchten Händen in die Steckdose stecken.

-Beim Herausziehen des Steckers aus der Steckdose nicht am Kabelziehen.

- Ziehen Sie das Gerät nicht durch Ziehen am Kabel an.

- Das Gerät ist mit einer Batterie ausgestattet, die aus mehreren Zellen besteht, die zu einer Einheit verbunden sind; ihr Austausch darf nur von entsprechend geschulten Personen vorgenommen werden.

- Versuchen Sie nicht, das Batteriefach selbst zu öffnen.

-Setzen Sie die Batterie nicht Feuer, extremen Temperaturen (unter -10, über + 50C°), Wasser, Feuchtigkeit oder längerer Sonneneinstrahlung aus.

- Lagern Sie die Batterie nicht zusammen mit Metallgegenständen, z. B. Büroklammern, Nägeln, Münzen usw., und schließen Sie den Minus- und Pluspol nicht absichtlich kurz - Entzündungs- und Explosionsgefahr.

-Vermeiden Sie Situationen, die zu einer Verformung des Akkus führen können, z. B. starke Erschütterungen, Vibrationen, mechanischer

Druck usw. - Verwenden Sie den Akku nicht, wenn er beschädigt ist (mechanische Beschädigung, Auslaufen von Substanzen usw.).

- Achten Sie darauf, dass der Akku nicht tiefentladen wird.

• Überprüfen Sie regelmäßig den Ladezustand des Akkus - lassen Sie den Akku nicht über längere Zeiträume unkontrolliert.
• Wenn eine Batterie ausläuft, berühren Sie nicht die Substanz, die aus der Batterie ausgetreten ist.

-Verpackungen sind kein Spielzeug - halten Sie Verpackungsmaterial (Plastiktüten, Kartonagen, Styropor usw.) von Kindern fern.

- WARNUNG! Kindern die Folie nicht zum Spielen überlassen. Erstickungsgefahr!

BESCHREIBUNG DES GERÄTS

1. 22,2-V-Lithium-Ionen-Akku mit Bedien- und Anzeigefeld
2. Motormodul
3. Gebogenes Aluminiumrohr

4. Multifunktionale Elektro-Bürste mit Beleuchtung

5. Wandhalterung

6. Schlitzbefestigung
7. Befestigung der Polsterung
8. Befestigung von Möbeln/Jalousien
9. Ladegerät

Der Staubsauger BOD-70 verbindet den Anwendungskomfort von Zyklon- und schnurlosen Staubsaugern. Die Zyklon-Technologie filtert den Staub ohne Beutel mit Hilfe von Zentrifugalkräften - der Staubbehälter muss deshalb lediglich über dem Mülleimer ausgekippt werden. Der verwendete Lithium-Ionen-Akku mit einem der größten Energie-Masse-Koeffizienten sorgt dafür, dass das Gerät leicht ist und nach dem Aufladen lange verwendet werden kann. Der Staubsauger ist mit einer dreistufigen Saugkraftregelung AUTO, MAX, ECO ausgestattet.

AUTO - die eingesetzte SMART-Technologie schaltet den Saugmodus automatisch um, je nach Menge und Art des Schmutzes und der Art des Bodens, außerdem bestimmt der eingesetzte Staubsensor die Saugleistung selbst. Die Arbeitszeit beträgt etwa 40 Minuten, je nach Verschmutzung.

MAX - intensive Reinigung der verschmutzten Oberfläche mit maximaler Saugleistung. Die Verarbeitungszeit beträgt je nach Verschmutzung ca. 12 Minuten.

ECO - ermöglicht langanhaltendes Saugen von Oberflächen mit minimaler Verschmutzung. Mit einer maximalen Betriebszeit von ca. 56 Minuten, je nach Verschmutzung, kann die gesamte Wohnung gesaugt werden.

VOR ERSTGEBRAUCH

1. Laden Sie den Akku des Staubsaugers auf (siehe Abschnitt: AKKU LADEN
2. Den Staubsauger auf mögliche Transportschäden überprüfen. Falls Schäden befürchtet werden, bitte an den Verkäufer wenden.
3. Vergewissern Sie sich, dass die Parameter Ihres Stromnetzes mit den Angaben auf dem Typenschild des Ladegeräts übereinstimmen.

4. Den Staubsauger aus der Schachtel nehmen und sämtliche Aufkleber, Transportblockaden, Tüten und Füllstoffe entfernen.

5. Setzen Sie den Staubsauger richtig zusammen (siehe Abschnitt: ZUSAMMENBAUEN DES STAUB-SAUGERS

MONTAGE (DEMONTAGE) DES STAUBSAUGERS

WICHTIG! Den Staubsauger vor dem Zusammenbauen nicht in Betrieb nehmen!

WICHTIG! Achten Sie bei der Montage des Rohrs und des Zubehörs darauf, dass die empfindlichen Anschlüsse für die Strombürste nicht beschädigt werden.

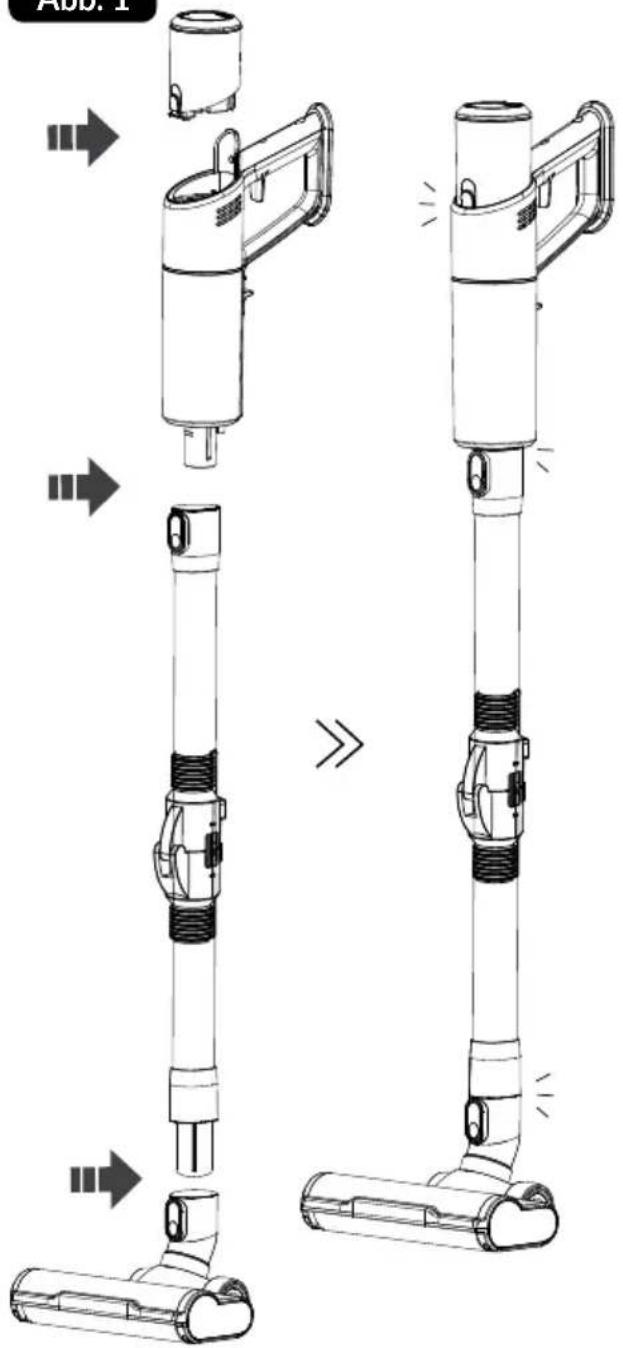

1. Montieren Sie die Elektrobürste (4) auf das Aluminiumrohr (3). Montieren Sie dann das Aluminiumrohr (3) auf das Motormodul (2). Setzen Sie schließlich die Batterie (1) in das Motormodul (2) ein (Abb.1).

2. Zur Demontage des Staubsaugers gehen Sie ge nauso vor wie im ersten Punkt.

ABSTELLEN DES STAUBSAUGERS IN DER HALTERUNG

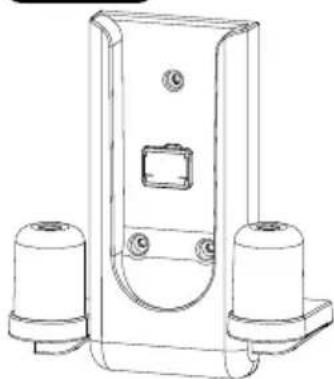

Der MOD-70 Staubsauger ist mit einer Halterung ausgestattet, mit der der Staubsauger an der Wand befestigt werden kann. Um die Halterung zu verwenden, befestigen Sie sie

an der Wand:

1. Wählen Sie einen geeigneten Standort in der richtigen Höhe, um den Staubsaug er zusammen mit dem Rohr (3) und der Elektrobürste (4) unterzubringen. Sicherstellen, dass an der gewählten Stelle der Wand keine Stromkab

1. Bringen Sie die Halterung (5) an der Wand an und markieren Sie die Positionen der Löcher an der Wand mit einem Bleistift (Abb.2).

2. Bohren Sie Löcher an den markierten Stellen, setzen Sie die Dübel ein, bringen Sie die Halterung an und schrauben Sie die Schrauben ein. Stellen Sie den Staubsauger und das Zubehör auf der geschraubten Halterung (5) ab.

Abb. 1

Abb. 1 → → →

AKKU LADEN

WICHTIG! Die aufladbare Batterie vor der ersten Verwendung des Staubsaugers aufladen. Die Ladedauer der Batterie beträgt ca. 4,5-5 Stunden.

WICHTIG! Die Batterie darf nur mit dem mitgelieferten Ladegerät aufgeladen werden. Während des Ladevorgangs lässt sich der Staubsauger nicht einschalten.

Der Staubsauger verfügt über zwei Möglichkeiten, das Ladegerät zum Aufladen der Batterie anzuschließen. Aufladen der Batterie selbst oder Aufladen des Staubsaugers in der Wandhalterung:

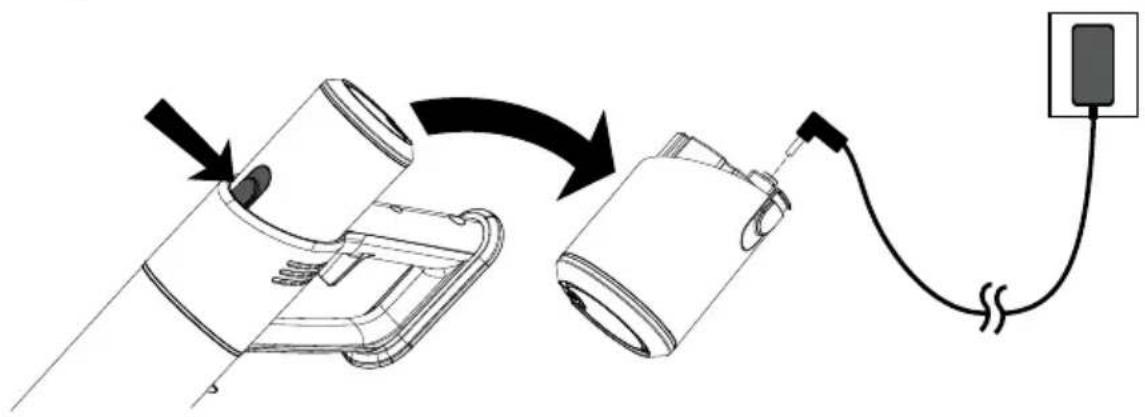

1. Drücken Sie die Taste und schieben Sie die Batterie (1) aus dem Motormodul (2) (Abb.3).
2. Schließen Sie das Ladegerät (9) an die Netzsteckdose und das Ladekabel an die Batteriebuchse (1) an (Abb.2). Auf dem Display blinkt eine Batterieanzeige, die den Ladevorgang anzeigt, und eine Prozentanzeige für den Ladezustand der Batterie (Abb. 5).
3. Der Ladevorgang wird durch ein konstantes Leuchten des Batteriesymbols und die Anzeige von 100 % auf dem Display signalisiert.
4. Trennen Sie das Ladegerät (9) vom Netz und das Ladekabel von der Batterie (1).

Abb. 3

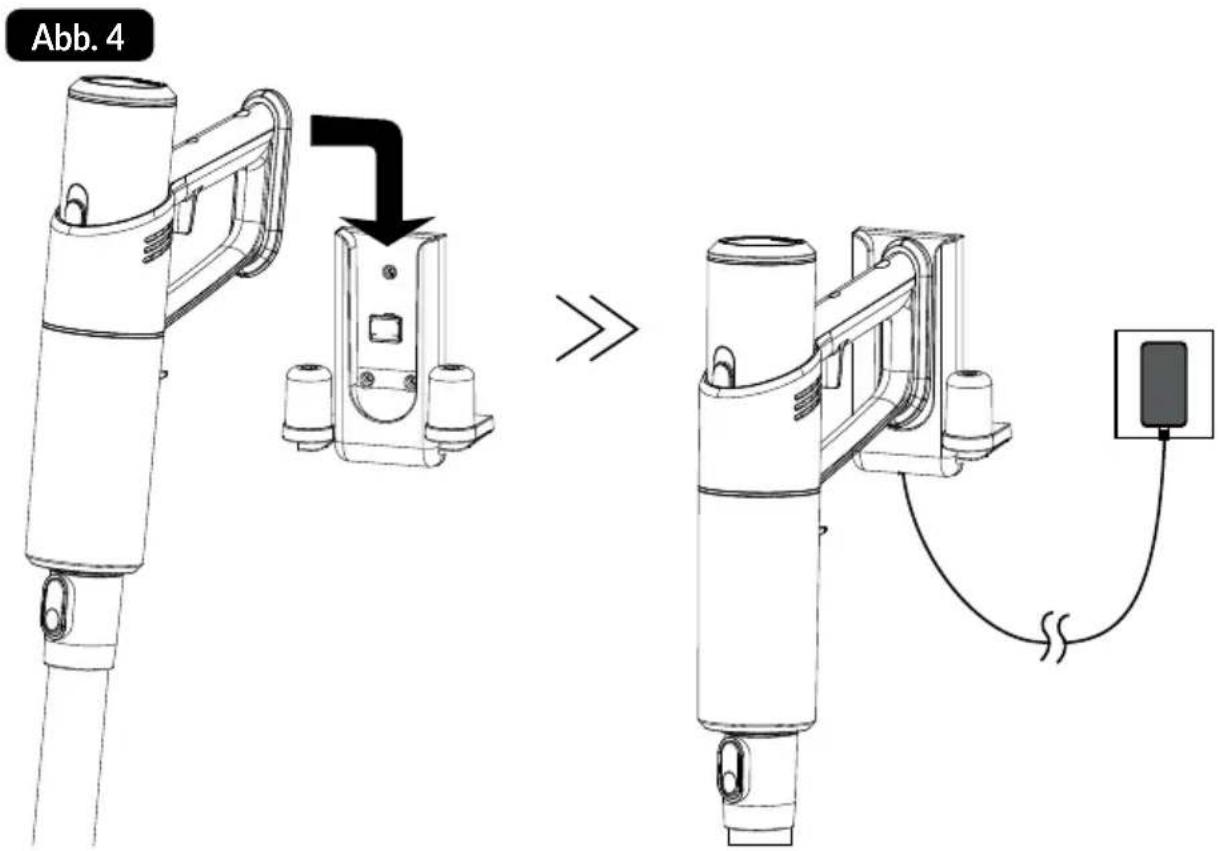

1. Schließen Sie das Ladegerät (9) an das Stromnetz und dann an die an der Wand befestigte Halterung (5) an (Abb.4).
2. Schieben Sie den Staubsauger in die Wandhalterung, der Ladevorgang beginnt.
3. Sobald das Gerät vollständig aufgeladen ist, stoppt es den Ladevorgang automatisch, so dass das Ladegerät lange eingesteckt bleiben kann, ohne dass der Akku beschädigt wird.

Abb. 4 >>

VERWENDUNG DES STAUBSAUGERS

1. Sicherstellen, dass der Staubsauger korrekt montiert und der Akku vollständig geladen wurde.

2. Schließen Sie die entsprechenden Geräte an:

3. multifunktionale Elektrobürste mit Beleuchtung (4) - für alle Arten von harten Oberflächen und Teppichen, LEDs beleuchten die zu reinigende Oberfläche für perfektes Staubsaugen

4. Möbel-/Jalousieaufsatz (8) - zum Saugen von Rollos, Lampenschirmen, Spiegeln und überall dort, wo sanftes Saugen Priorität hat, kann die Bürstenlänge an die Saugbedingungen angepasst werden
5. Fugendüse (6) - für das Saugen in Ecken, unter Möbeln und überall dort, wo der freie Zugang für den Einsatz von anderem Zubehör eingeschränkt ist

Schließen Sie das Gerät je nach Bedarf an die Saugleitung (3) oder die Motoreinheit (2) an.

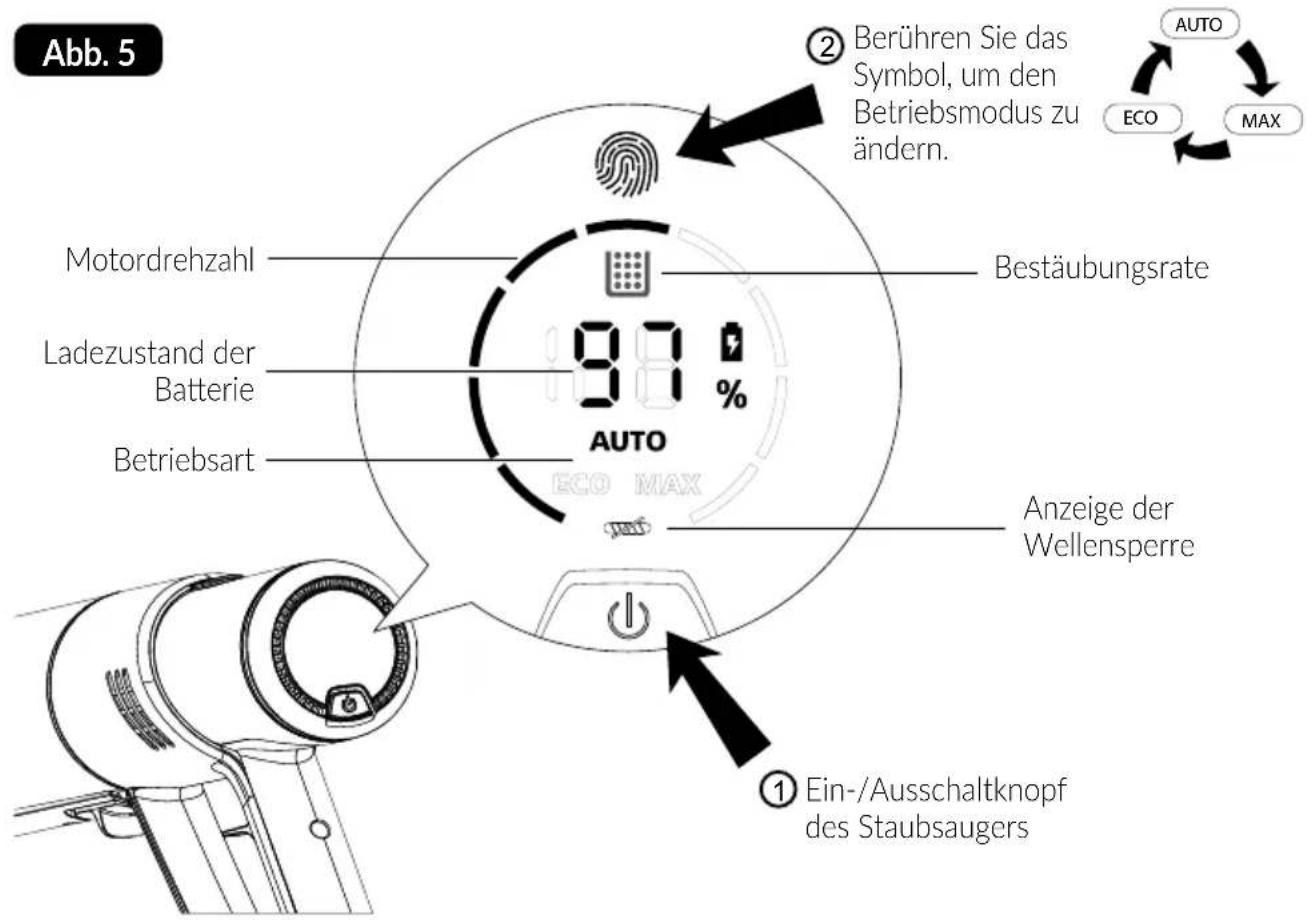

1. Starten Sie den Staubsauger mit dem Schalter (Abb.2). Der Staubsauger wird im AUTO-Modus betrieben.
2. Um in einen der drei Betriebsmodi (AUTO, MAX, ECO) zu wechseln, berühren Sie das Symbol „Fingerabdruck“.
3. Wenn Sie mit dem Staubsaugen fertig sind, schalten Sie den Staubsauger mit dem Schalter aus (Abb.5).

Abb. 5 ② Berühren Sie das Symbol, um den Betriebsmodus zu ändern. Motorrehzahl Ladezustand der Batterie Betriebsart 9.7 % AUTO ECO MAX Bestäubungsrate Anzeige der Wellensperre ① Ein-/Ausschaltknopf des Staubsaugers AUTO ECO MAX

Der Staubsauger hat ein biegsames Aluminiumrohr, um auch schwer zugängliche Stellen zu erreichen.

1. Stellen Sie den Staubsauger auf den Boden und halten Sie den Griff des Motormoduls mit einer Hand fest (Abb.6).
2. Drücken Sie mit der anderen Hand die Taste auf der Rückseite der Aluminiumtube. Der Schlauch biegt sich automatisch, um schwer zugängliche Stellen zu saugen, z. B. den Boden unter dem Sofa
3. Um das Rohr zurückzuklappen, heben Sie den Staubsauger einfach nach oben. Das Aluminiumrohr rastet automatisch in einer geraden Position ein.

REINIGUNG UND WARTUNG

WICHTIG! Den Füllstand des Staubbehälters regelmäßig prüfen (12). Bei Überfüllung beeinträchtigt der Behälter die Effizienz des Geräts, erhöht den Stromverbrauch und verunreinigt die Filter schneller.

WICHTIG! Tauchen Sie den Staubsauger, das Ladegerät und den Akkupack nicht in Wasser! WICHTIG! Um die Effizienz des Geräts zu maximieren, Filter und Staubbehälter nach jedem Gebrauch reinigen.

WICHTIG! Wartungsmaßnahmen ausschließlich nach dem Ausschalten des Staubsaugers und Ausstecken des Ladekabels durchführen!

1. Den Staubsauger von außen mit einem feuchten Tuch reinigen und anschließend trocken reiben. Bei starken Verunreinigungen ein sanftes Reinigungsmittel verwenden.

2. Zum Entleeren des Staubbehälters drücken Sie den Knopf nach links und drehen dann den Behälter nach oben (Abb. 7).

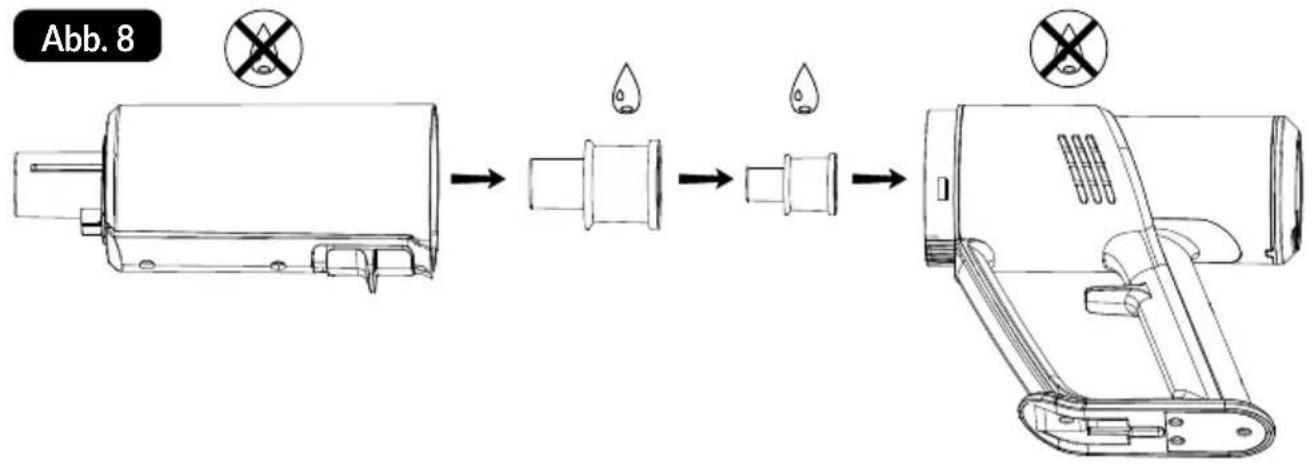

3. Entfernen Sie die Filter (Stahlgewebe, EPA-Filter) aus dem Staubbehälter und entleeren Sie den Behälter über dem Staubeimer. Waschen Sie alle Filter vorsichtig unter fließendem Wasser und trocknen Sie sie gründlich, bevor Sie sie in den Staubsauger einsetzen. Der Staubbehälter darf nicht in Wasser getaucht werden, da dies den Staubsauger beschädigen kann. Wischen Sie den Behälter mit einem trockenen Tuch ab (Abb. 8).

Abb. 8

WICHTIG! Keine feuchten Filter einsetzen - Beschädigungsgefahr für den Staubsauger!

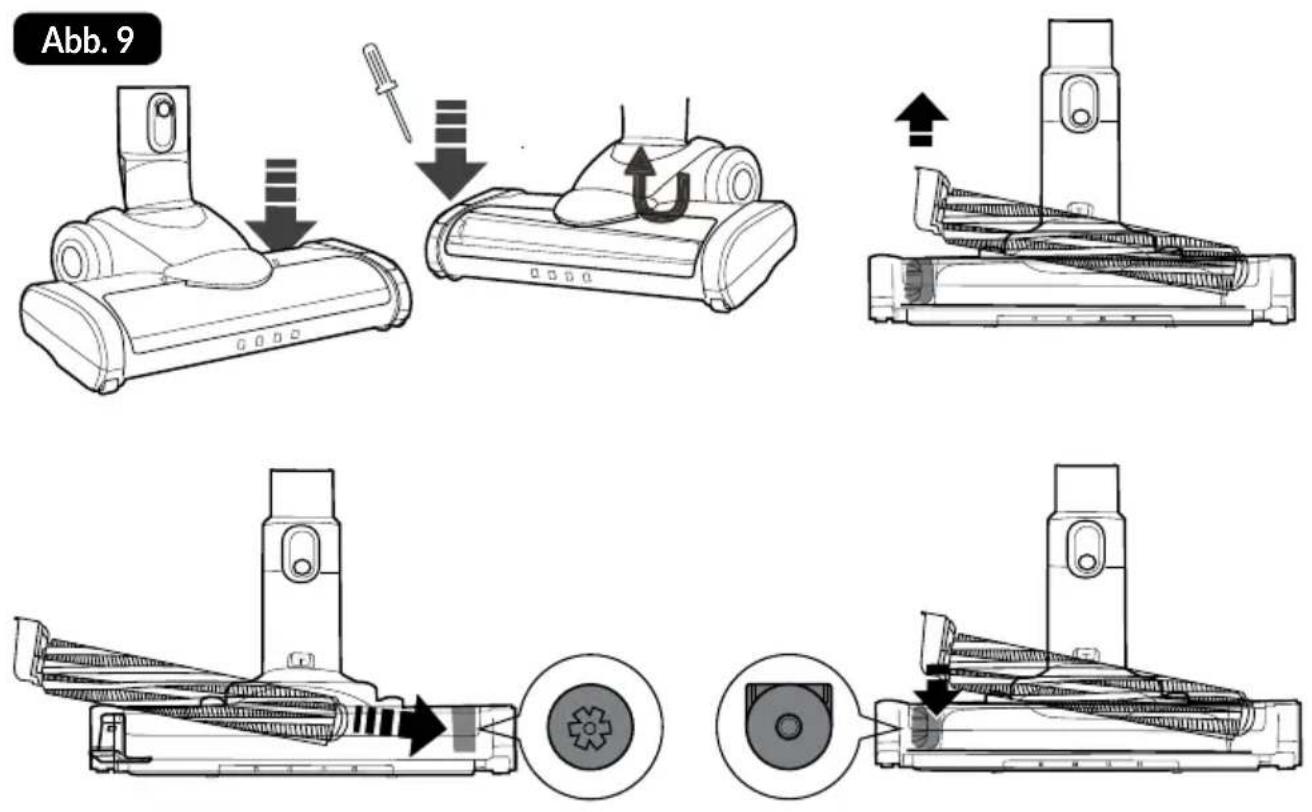

1. Die Welle der rotierenden Elektrobürste von Zeit zu Zeit reinigen. Sie können die Welle entfernen, nachdem Sie die obere transparente Abdeckung gelöst haben. Verwenden Sie dann einen Schlitz - schraubendreher, um die linke Seite der Welle vom Gehäuse wegzubiegen und die Welle zum Reinigen zu entfernen. Nachdem die Walze gereinigt wurde, setzen Sie sie wieder in die Elektrobürste ein und befestigen Sie das transparente Gehäuse (Abb. 9).

Abb. 9 ↓ ↓ ↑ ↓ ↓ ↓

WICHTIG! Eine ordnungsgemäße und regelmäßige Reinigung gewährleistet einen sicheren Gebrauch und verlängert die Lebensdauer des Geräts.

PROBLEME UND ABHILFEMASSNAHMEN
FEHLERURSACHELÖSUNG

Staubsauger funktioniert nicht	Akku leer Akku laden
	Der Ladevorgang läuft Warten Sie bis zum Ende desLadevorgangs
Geringe Saugkraft	Verstopftes Rohr oder Bürste Ursache der Verstopfung entfernen
	Staubbehälter voll Staubbehälter leeren
	Verschmutzte Filter mit Staub Filter reinigen
Die rotierende Welle der Elektrobürste funktioniert nicht mehr	Verstopfte Elektrobürstenwalze Reinigen/Freigeben derElektrobürstenwalze
Die Ladeanzeige leuchtet nicht	Das Ladekabel ist beschädigt Bringen Sie das Produkt zur Reparatur anden Händler oder das Servicecenter
	Stromversorgung der Ladestation nicht angeschlossen	Prüfen Sie, ob das Netzteil eingesteckt ist.
Unangenehmer Geruch aus dem Luftauslass des Staubsaugers	Die Filter sind verschmutzt Waschen Sie die Filter unter fließendemWasser und trocknen Sie sie

TECHNISCHE DATEN

Die technischen Daten sind auf dem Typenschild des Produkts aufgeführt.

Ladegerät

WICHTIG! Die Firma MPM agd S.A. behält sich technische Änderungen vor.

Dieses Handbuch wurde maschinell übersetzt.

Im Zweifelsfall wird auf die englischsprachige Version verwiesen.

Ordnungsgemäße Entsorgung des Produkts (Elektro- und Elektronikmüll)

Die Kennzeichnung auf dem Produkt weist darauf hin, dass das Produkt nach Ablauf seiner Lebensdauer nicht zusammen mit anderen Haushaltsabfällen entsorgt werden darf. Gebrauchte Geräte können sich wegen des potentiellen Gehalts gefährlicher Stoffe, Gemische und Bauteile nachteilig auf die Umwelt und menschliche Gesundheit auswirken. Das Vermischen von Elektromüll mit anderen Abfällen bzw. sein nicht sachgerechter Ausbau kann zur Freisetzung umwelt- und gesundheitsschädlicher Stoffe führen.

Das gebrauchte Gerät ist bei einer Sammelstelle für Elektro- und Elektronikschrott zu entsorgen. Für detaillierte Informationen zu Sammelstellen für Elektro- und Elektronikschrott wenden Sie sich bitte an Ihre örtliche Wertstoff-sammelstelle oder Schrottbehandlungsanlage.

Ordnungsgemäße Entsorgung des Produkts (Batterien und/oder Akkumulatoren)

Gemäß der Richtlinie 2006/66/EG dürfen verbrauchte Batterien und/oder Akkumulatoren nicht mit dem Hausmüll entsorgt werden.

Das von Ihnen erworbene Produkt enthält eine wiederaufladbare Batterie, die am Ende ihrer Lebensdauer vom Rest des Geräts abgetrennt werden muss. Eine verbrauchte Batterie sollte in einem speziellen Behäl-

ter an separaten Sammelstellen für diese Art von Abfall abgegeben werden.
