Toote tüüp	Soojendav dressipluus (sweat)
Bränd	Makita
Mudel	DCX201
Materjal	100% polüester
Temperatuurisätete arv	3 (madal, keskmine, kõrge)
Ühilduvad akud	BL1055B, BL1016/BL1021B/BL1041B, BL1415N/BL1430B/BL1440/BL1460B, BL1815N/BL1820B/BL1830B/BL1840B/BL1850B/BL1860B
Nimipinge	10,8 V - 18 V DC (vastavalt akule)
USB-port (akuadapteril)	Jah, 5 V DC / 2,4 A
USB-port (akul BL1055B)	Jah, 5 V DC / 1,5 A
Tööaeg (näide akuga BL1860)	Kõrge: 7,5 h; Keskmine: 16 h; Madal: 33 h
Kasutusotstarve	Keha soojendamine külmas keskkonnas
Pesemine	Masinpestav koos pesukotiga, neutraalse detergentiga, ilma pehmendajata; eemalda aku ja akuadapter
Kuivatamine	Madal kuumus kuivatis või kuivatus nööril
Keemiline puhastus	Keelatud
Ärge kasutage	Alla 3-aastaste laste, kuumustundetute inimeste ja magamise ajal
Maksimaalne säilitustemperatuur	50 °C
Kaasasolevad tarvikud	Akuadapter (vastavalt versioonile), aku (vastavalt komplektile)
Remonditavus	Remont ainult Makita volitatud keskuses

Korduma kippuvad küsimused - DCX201 MAKITA

Millist akut saan kasutada soojendava dressipluusiga DCX201?

Saate kasutada järgmisi Makita akusid: BL1055B, BL1016/BL1021B/BL1041B (CXT), BL1415N/BL1430B/BL1440/BL1460B (LXT 14,4 V) ja BL1815N/BL1820B/BL1830B/BL1840B/BL1850B/BL1860B (LXT 18 V). Kasutage ainult originaalseid Makita akusid.

Kuidas reguleerida temperatuuri dressipluusil DCX201?

Dressipluusil on kolm temperatuurirežiimi: madal (sinine), keskmine (valge) ja kõrge (punane). Režiimide vahetamiseks vajutage toitenuppu. Pidevaks kasutamiseks on soovitatav valida madal režiim.

Kas ma saan soojendavat riietust DCX201 masinas pesta?

Jah, kuid kõigepealt tuleb eemaldada aku ja akuadapter. Asetage toitejuhe akutaskusse ja sulgege kinnitus. Kasutage pesukotti, neutraalset pesuvahendit ja vältige pehmendajat. Peske eraldi ja kuivatage madalal temperatuuril või kuivatusnööril.

Kas soojendavat riietust võivad lapsed kasutada?

Alla 3-aastased lapsed ei tohi seadet kasutada. 3–8-aastased lapsed võivad seda kasutada ainult täiskasvanu järelevalve all ja minimaalse temperatuurirežiimiga. Üle 8-aastased lapsed võivad seda kasutada järelevalve all või pärast ohutusjuhiste saamist.

Kuidas laadida akut BL1055B?

Avage akul olev kaas, ühendage see ADP07 vooluadapteriga (ei kuulu komplekti) või tavalise USB-laadijaga (5 V, max 3 A) kaasasoleva USB-kaabli abil. Tuled näitavad laadimise edenemist. Kui laadimine on lõppenud, süttivad kõik tuled ja seejärel kustuvad.

Kas soojendav riietus sobib meditsiiniliseks kasutamiseks?

Ei, see seade ei ole mõeldud meditsiiniliseks kasutamiseks haiglatingimustes. See on ette nähtud keha soojendamiseks külmas keskkonnas.

Mida teha ülekuumenemise või kuumarabanduse sümptomite korral?

Kui tunnete sümptomeid nagu halb enesetunne, liigne higistamine, iiveldus, peapööritus või uimasus, eemaldage viivitamatult riietus ja pöörduge arsti poole. Kuumarabandus võib olla tõsine.

Kas ma saan akuadapterit kasutada USB-seadmete laadimiseks?

Jah, akuadapter (koos akuga) ja aku BL1055B võivad toimida USB-toiteallikana. Avage kaas, ühendage USB-kaabel pordiga ja hoidke toitenuppu all (akuadapteri puhul) või vajutage nuppu (BL1055B puhul). Väljundvool on 5 V, 2,4 A akuadapteril ja 1,5 A akul.

Kuidas teada, kas aku on piisavalt laetud?

Indikaatoriga akude puhul (nt LXT) vajutage kontrollnuppu: tuled näitavad järelejäänud võimsust. BL1055B puhul vajutage toitenuppu: võimsuse indikaator süttib mõneks sekundiks.

Kas soojendav riietus lülitub automaatselt välja?

Jah, akuadapter ja aku lülituvad automaatselt välja umbes 1 tund pärast dressipluusi väljalülitamist. Lisaks, kui aku on liiga tühi, seade ei tööta.

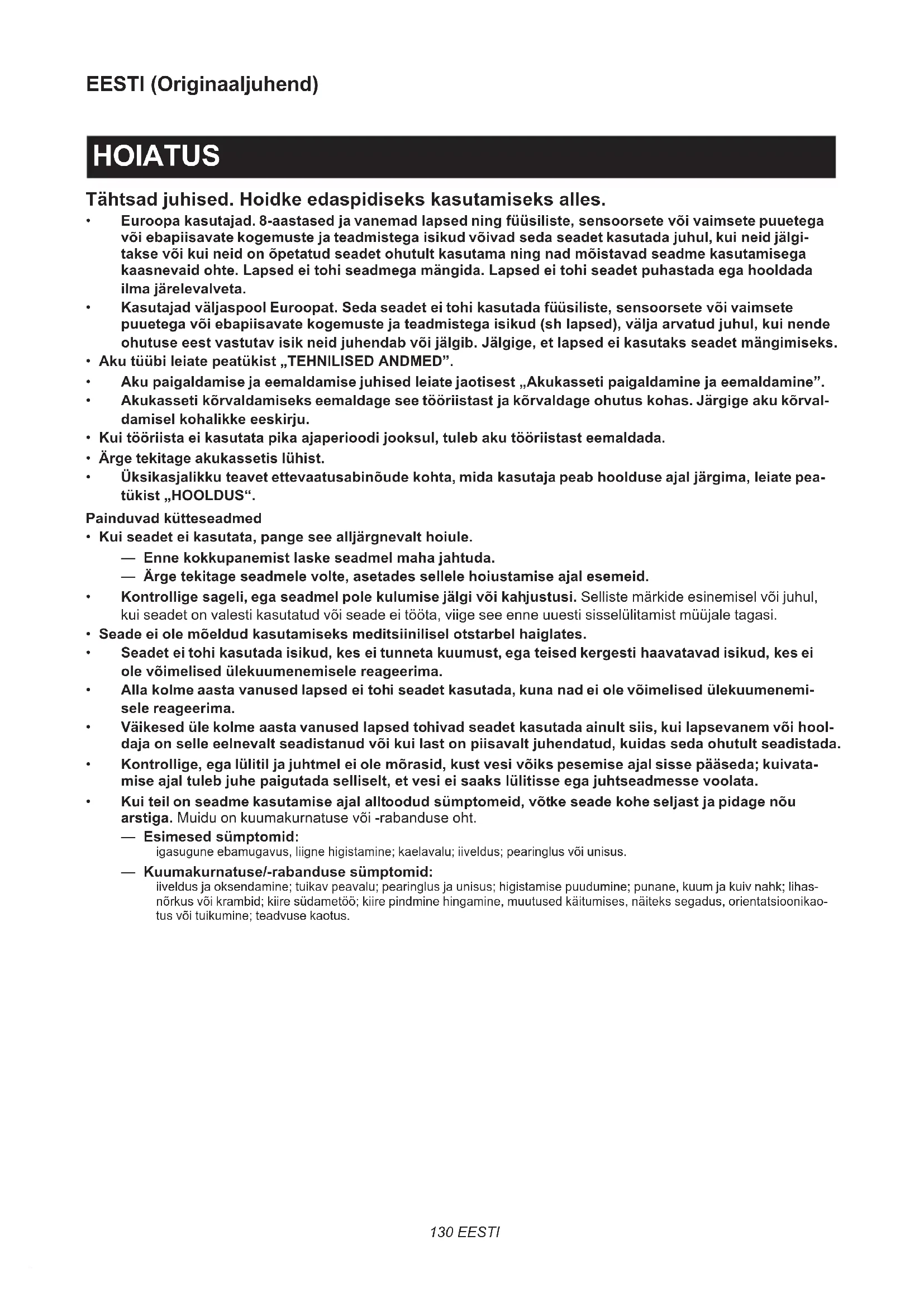

KASUTUSJUHEND DCX201 MAKITA

Tähtsad juhised. Hoidke edaspidiseks kasutamiseks alles.

• Euroopa kasutajad. 8-aastased ja vanemad lapsed ning füüsiliste, sensoorsete või vaimsete puuetega või ebapiisavate kogemuste ja teadmistega isikud võivad seda seadet kasutada juhul, kui neid jälgitakse või kui neid on öpetatud seadet ohutult kasutama ning nad mõistavad seadme kasutamisega kaasnevaid ohte. Lapsed ei tohi seadmega mängida. Lapsed ei tohi seadet puhastada ega hooldada ilma järelevalveta.
• Kasutajad väljaspool Euroopat. Seda seadet ei tohi kasutada füüsiliste, sensoorsete või vaimsete puuetega või ebapiisavate kogemuste ja teadmistega isikud (sh lapsed), välja arvatud juhul, kui nende ohutuse eest vastutav isik neid juhendab või jälgib. Jälgige, et lapsed ei kasutaks seadet mängimiseks.
• Aku tüübi leiate peatükist „TEHNILISED ANDMED”.
• Aku paigaldamise ja eemaldamise juhised leiate jaotisest „Akukasseti paigaldamine ja eemaldamine”.
• Akukasseti kõrvaldamiseks eemaldage see tööriistast ja kõrvaldage ohutus kohas. Järgige aku kõrvaldamisel kohalikke eeskirju.
• Kui tööriista ei kasutata pika ajaperioodi jooksul, tuleb aku tööriistast eemaldada.
• Ärge tekitage akukassetis lühist.
• Üksikasjalikku teavet ettevaatusabinõude kohta, mida kasutaja peab hoolduse ajal järgima, leiate peatükist „HOOLDUS“.

Painduvad kütteseadmed

- Kui seadet ei kasutata, pange see alljärgnevalt hoiule.

— Enne kokkupanemist laske seadmel maha jahtuda.
— Ärge tekitage seadmele volte, asetades sellele hoiustamise ajal esemeid.

- Kontrollige sageli, ega seadmel pole kulumise jälgi või kahjustusi. Selliste märkide esinemisel või juhul, kui seadet on valesti kasutatud või seade ei tööta, viige see enne uuesti sisselülitamist müüjale tagasi.

- Seade ei ole möeldud kasutamiseks meditsiinilisel otstarbel haiglates.

- Seadet ei tohi kasutada isikud, kes ei tunneta kuumust, ega teised kergesti haavatavad isikud, kes ei ole võimelised ülekuumenemisele reageerima.

- Alla kolme aasta vanused lapsed ei tohi seadet kasutada, kuna nad ei ole võimelised ülekuumenemisele reageerima.

- Väikesed üle kolme aasta vanused lapsed tohivad seadet kasutada ainult siis, kui lapsevanem või hool-daja on selle eelnevalt seadistanud või kui last on piisavalt juhendatud, kuidas seda ohutult seadistada.

- Kontrollige, ega lülitil ja juhtmel ei ole mõrasid, kust vesi võiks pesemise ajal sisse pääseda; kuivatamise ajal tuleb juhe paigutada selliselt, et vesi ei saaks lülitisse ega juhtseadmesse voolata.

- Kui teil on seadme kasutamise ajal alltoodud sümptomeid, võtke seade kohe seljast ja pidage nõu arstiga. Muidu on kuumakurnatuse või -rabanduse oht.

— Esimesed sümptomid:

igasugune ebamugavus, liigne higistamine; kaelavalu; iiveldus; pearinglus või unisus.

— Kuumakurnatuse/-rabanduse sümptomid:

iiveldus ja oksendamine; tuikav peavalu; pearinglus ja unisus; higistamise puudumine; punane, kuum ja kuiv nahk; lihasnõrkus või krambid; kiire südametöö; kiire pindmine hingamine, muutused käitumises, näiteks segadus, orientatsioonikao-tus või tuikumine; teadvuse kaotus.

TEHNILISED ANDMED

Mudel: DCX200 DCX201
Materjal 100% polüester
Temperatuuri reguleerimise sammud 3

- Sobiv akukassett
		BL1055B BL	1016 /BL1021B /BL1041B	BL1415N /BL1430B /BL1440 /BL1460B	BL1815N /BL1820B /BL1830B /BL1840B /BL1850B /BL1860B
Sobiv akuhoidik Akuhoidikut		pole vaja	Akuhoidik CXT-akukassetile	Akuhoidik LXT-akukassetile
Nimipinge Alalisvool		10,8 V	Alalisvool10,8–12 V max	Alalisvool14,4 V	Alalisvool18 V
USB-toiteport(akuhoidikul)	Väljundpinge Alalisvool 5 V
	Väljundvool 1,5 A 2,4 A
	Tüüp Tüüp C Tüüp A

• Meie pideva uuringu- ja arendusprogrammi töttu võidakse tehnilisi andmeid muuta ilma sellest ette teatamata.
- Tehnilised andmed ja akukassett võivad riigiti erineda.

AHOIATUS: Kasutage ainult ülalpool loetletud akukassette. Muude akukassettide kasutamine võib tekitada vigastusi ja/või tulekahju.

Tööaeg

Temperatuurisäte Akukassett
	BL1055B BL	1041B BL	460B BL	860B
KÖRGE	5,5 tundi	3,5 tundi	5,5 tundi	7,5 tundi
KESKMINE	11 tundi	7 tundi	10,5 tundi	16 tundi
MADAL	20 tundi	15 tundi	23 tundi	33 tundi

• Ülalpool tabelis toodud tööajad on ligikaudseks suuniseks. Need vöivad tegelikest tööaegadest erineda.
  • Tööajad vöivad erineda olenevalt aku tüübist, laadimise olekust ja kasutustingimustest.
  • Akukassett vöib riigiti erineda.

Sümbolid

Seadmel võidakse kasutada mõnda järgmist sümbolit. Tehke nende tähendus endale enne seadme kasutamist selgeks.

	Lugege juhendit.
	Peske masinas örna tsükliga madalamal temperatuuril kui 30 °C.
	Ärge valgendage.
	Ärge väänake.
	Ärge triikige.
	Ärge kasutage kuivpuhastust.

	Väga väikesed lapsed ei tohi kasutada (0–3 aastat).
	Ärge sisestage nõelu.
	Kasutage madalal kuumusel trummelkuivatust.
	Kuivatada nööril.
	III klassi seade.
	Ainult EL-i riikide puhulSeadmes sisalduvate ohtlike osade töttu võivad elektri- ja elektroonikaseadmete jäätmed, akud ja patareid avaldada negatiivset mõju keskkonnale ja inimeste tervisele.
Ni-MH Li-ion	Elektri- ja elektroonikaseadmeidega akusid ei tohi kõrvaldada koos olmejäätmetega!Euroopa elektri- ja elektroonikaseadmete jäätmete, akude ja patareide ning nende jäätmete direktiivi ja riiklikku õigusesse ülevõtmise kohaselt tuleb elektri- ja elektroonikaseadmete, akude ja patareide jäätmed koguda eraldi ning viia eraldiseisvasse olmejäätmete kogumispunkti, mis tegutseb kooskõlas keskkonnakaitse eeskirjadega.Sellele osutab seadmele paigaldatud läbikriipsutatud ratastega prügikasti sümbol.
	Ärge jätke akut vihma kätte ega laske sel märjaks saada.
	Ärge visake akut tulle
	Ärge tekitage akus lühist.

Kavandatud kasutus

See seade on ette nähtud keha soojendamiseks külmas keskkonnas.

OHUTUSHOIATUSED

A HOIATUS: Lugege läbi köik ohutushoiatused ja juhtnöörid. Hoiatuste ja juhtnööride mittejärgmine vöib pöhjustada elektrišokki, tulekahju ja/vöi tösiseid vigastusi.

Hoidke edaspidisteks viide- teks alles köik hoiatused ja juhtnöörid.

Üldised ohutushoiatused

• Lapsed, puuetega isikud ja kuumust mittetajuvad isikud (nt kehva vereringega isikud) ei tohi seda seadet kasutada.
• Ärge kasutage seadet muul otstarbel peale selle kavandatud kasutuse.
• Ärge kunagi kasutage seadet, kui see on seest märg.
• Kandke seadme kasutamise ajal pikka alus-pesu. Ärge kandke seadet palja naha peal.
• Kui tajute midagi ebatavalist, lülitage seade välja ja eemaldage kohe aku.
• Ärge laske millelgi toitekaablit pigistada. Kahjustatud kaabel võib anda elektrilöögi.
• Üksköik millise hälbe leidmise korral pöörduge remontimiseks kohaliku teeninduskeskuse poole.

• Ärge kasutage nõelu ega muid sarnaseid ese- meid. Sisemised elektrijuhtmed võivad kahjustada saada.

• Hoidke alles hooldussildid ja andmesilt. Kui need muutuvad loetamatuks või lähevad kaduma, pöörduge remontimiseks volitatud teeninduskeskuse poole.

• Valige pidevaks kasutamiseks sobivad temperatuurisätted, vöttes arvesse kasutuskeskkonda.
• Akukassett, akuhoidik ja konnektorid ei tohi pesemise ja kuivatamise ajal märjaks saada.
• Lapsed vanuses 3 kuni 8 aastat võivad seadet kasutada järelevalve all ja nii, et juhtseade on alati seadistatud miinimumtemperatuurile.
• Ärge laske soojendusega sektsioonil pikka aega olla nahal sama koha vastas. Kui soojendusega sektsioon puudutab pikka aega nahka samast kohast, võivad tekkida madala astme põletused isegi suhteliselt madala temperatuuri korral (40–60 °C).
• Lôpetage seadme kasutamine, kui tunnete, et see on kuum.
• Ärge kunagi kasutage seadet magamise ajal.
• Potentsiaalse kuumarabanduse ennetamiseks lahutage riietuse toide, kui lähete oluliselt körgema temperatuuriga keskkonda.
• Pidage hoolikalt silmas riietuse sees olevat märgistust ⚙. Ärge sisestage riietusse nõelu väljast ega seest.
• Enne laadimist eemaldage akud seadmest.
• Eemaldage tühjenenud akud seadmest ja kõrvaldage need ohutult.
• Enne seadme hoiule panemist eemaldage akud.
• Ärge lühiühendage toiteklemme.
• Hoidke seadet kohas, kus lemmikloomad sellega kokku puutuda ei saa.

Pesu

• Seadme pesemisel järgige seadme hoiatusmärgistusel olevaid juhiseid.
• Enne seadme puhastamist eemaldage akuhoïdik ja akukassett ning pange seejärel toitekaabel akutaskusse ja sulgege lukk.

Tööpiirkonna ohutus

- Tööpiirkond peab olema puhas ja hästi valgustatud. Asju täiskuhjatud või pimedad alad soodustavad önnetuste teket.

Elektriohutus

• Seadet ei tohi jätta vihma kätte ega märga keskkonda. Seadmesse sattunud vesi võib suurendada elektrilöögiohtu.
• Ärge väärkasutage juhet. Ärge kasutage juhet kandmiseks, tömbamiseks ega seadme lahu-tamiseks elektrivörgust. Hoidke juhet eemal kuumusest, ölist ja teravatest servadest.
• Ärge ühendage toiteallikat USB-porti. Vastasel korral võib tekkida tulekahju. USB-port on ette nähtud ainult madalama pingega seadmete laadimiseks.
• Katke USB-port alati kattega, kui te ei laadi parasjagu madalama pingega seadet.

• Ärge sisestage USB-toiteporti naelu, juhet jmt. Vastasel korral vöib lühis tekitada suitsu ja tulekahju.

• Ärge käsitsege juhet ega akut märgade ega rasvaste kätega.

• Ärge kunagi kasutage seadet, kui juhe või pistik on kahjustunud.
  • Kasutage alati Makita heakskiidetud akuhoidikut.
• Ärge jätke ühtegi juhet lahutatuks, kui aku-toide on sisse lülitatud. Väikesed lapsed võivad pingestatud pistiku endale suhu panna ja vigas-tada saada.
• Ühendage akuhoidiku pistik ainult seadmetega, mille Makita on selleks ette näinud.
• Laske hooldada kvalifitseeritud remondimehel, kes kasutab vaid identseid asendusosi. Tänu sellele on tagatud toote ohutus.
• Ärge muutke ega proovige parandada seadet või akukomplekti muul viisil, kui kasutus- ja hooldusjuhendis osutatud.

Isiklik ohutus

- Olge seadme kasutamise ajal tähelepanelik, jälgige oma tegevust ning lähtuge seadme kasutamisel tervest möistusest. Ärge kasutage seadet, kui olete väsinud või narkootikumide, alkoholi või ravimite mõju all. Üks hetk tähelepanematust seadme kasutamise ajal võib põhjustada raskeid kehavigastusi.

Painduvate kütteseadmete kasutamine ja hooldus

• Ärge kasutage seadet, kui seda ei saa lülitist sisse ega välja lülitada. Iga seade, mida ei saa lülitist juhtida, on ohtlik ning tuleb parandada.
• Hooldage seadet. Kontrollige, ega ei ole katkisi osi või muud, mis võiks tööd ohustada. Kui seade on kahjustunud, laske see enne kasuta-mist korda teha.
• Kasutage seadet selle juhendi järgi, vöttes arvesse töötingimusi ja tehtavat tööd. Seadme kasutamine selleks mitte ette nähtud otstarbel vöib kaasa tuua ohtliku olukorra.
• Kui sular on purunenud, viige seade paranda-miseks meie volitatud teeninduskeskusesse.
• Ärge kasutage seadet kokkuvoldituna. Ärge väänake seadet.

Akuga tööriista kasutamine ja hooldus

1. Laadige alati laadijaga, mille tootja on heaks kiitnud. Laadija, mis sobib kasutamiseks ühte tüüpi akuga, vöib kaasa tuua tulekahjuohu, kui seda kasutada koos mönda teist tüüpi akuga.
2. Kasutage elektritööriistu üksnes spetsiaalselt neile toodetud akudega. Mis tahes muude akude kasutamine võib tekitada tervisekahjustusi või tulekahjuohtu.
3. Kui akut ei kasutata, ärge hoidke seda koos muude metallesemetega, nagu kirjaklambrid, mündid, võtmed, naelad, kruvid jm väiksed metallesemed, mis võivad tekitada ühenduse klemmide vahel. Akuklemmide lühis võib põhjustada põletusi ja tulekahjuohtu.

4. Väärkasutamise tagajärjel võib akust valguda välja vedelikku; ärge seda puudutage. Kui olete selle vedelikuga siiski kogemata kokku puutunud, uhtke kohta veega. Kui vedelik on sattunud silma, minge arsti juurde. Akust väljavalgunud vedelik võib põhjustada ärritust ja põletusi.

5. Ärge kasutage akupaketti ega tööriista, mis on kahjustatud või muudetud. Kahjustatud või muudetud akud võivad käituda etteaimamatult, põhjustades süttimis-, plahvatus- või vigastusohu.

6. Kaitske akupaketti ja tööriista tule ja kõrge temperatuuri eest. Tule või kõrgema kui 130 °C temperatuuriga kokkupuutumine võib tuua kaasa plahvatuse.
7. Pidage kinni köigist laadimisjuhistest ja ärge laadige akupaketti ega tööriista väljaspool juhendis märgitud temperatuurivahemikku. Valesti või väljaspool märgitud temperaturivahemikku laadimine võib kahjustada akupaketti ja suurendada süttimisohtu.

Akukassetiga seotud olulised ohutusjuhised

1. Enne akukasseti kasutamist lugege (1) akulaa-dijal, (2) akul ja (3) seadmel olevad juhtnöörid ja hoiatused läbi.
2. Ärge võtke akukassetti lahti ega muutke seda. See võib põhjustada tulekahju, liigset kuumust või plahvatuse.
3. Kui tööaeg järsult lüheneb, siis löpetage kohe kasutamine. Edasise kasutamise tulemuseks vöib olla ülekuumenemisoht, vöimalikud põletused vöi isegi plahvatus.
4. Kui elektrolüüti satub silma, siis loputage silma puhta veega ja pöörduge koheselt arsti poole. Selline önnetus vöib pöhjustada pimedaksjäämist.
5. Ärge tekitage akukassetis lühist:
   (1) Ärge puutuge klemme elektrijuhtidega.
   (2) Ärge hoidke akukassetti tööriistakastis koos metallesemetega, nagu naelad, mündid jne.
   (3) Ärge tehke akukassetti märjaks ega jätke seda vihma kätte.
   Aku lühis võib põhjustada tugevat elektrivoolu, ülekuumenemist, põletusi ning ka sea-det tõsiselt kahjustada.
6. Ärge hoidke ega kasutage tööriista ja akukassetti kohtades, kus temperatuur vöib tõusta üle 50 °C (122 °F).
7. Ärge põletage akukassetti isegi siis, kui see on saanud tõsiselt vigastada või on täiesti kulunud. Akukassett võib tules plahvatada.
8. Ärge naelutage, lõigake, muljuge, visake akukassetti ega laske sel kukkuda, samuti ärge lõöge selle pihta kõva esemega. Selline tegevus võib põhjustada tulekahju, liigset kuumust või plahvatuse.
9. Ärge kasutage kahjustatud akut.

10. Sisalduvatele liitium-ioonakudele võivad kohalduda ohtlike kaupade õigusaktide nõuded. Kaubanduslikul transportimisel, näiteks kolmandate poolte või transpordiettevõtete poolt, tuleb järgida pakendil ja siltidel toodud erinõudeid. Transportimiseks ettevalmistamisel on vajalik pidada nõu ohtliku materjali eksperdiga. Samuti tuleb järgida võimalike riiklike regulatsioonide üksikasjalikumaid nõudeid. Katke teibiga või varjake avatud kontaktid ja pakendage aku selliselt, et see ei saaks pakendis liikuda.

11. Kasutuskõlbmatuks muutunud akukasseti kõrvaldamiseks eemaldage see tööriistast ja viige selleks ette nähtud kohta. Järgige kasutuskõlbmatuks muutunud aku kõrvaldamisel kohalikke eeskirju.

12. Kasutage akusid ainult Makita heaks kiidetud toodetega. Akude paigaldamine selleks mitte ettenähtud toodetele võib põhjustada süttimist, ülemäärast kuumust, plahvatamist või elektrolüüdi lekkimist.
13. Kui tööriista ei kasutata pika ajaperioodi jooksul, tuleb aku tööriistast eemaldada.
14. Kasutamise ajal ja pärast kasutamist võib akukassett kuumeneda, mis võib põhjustada põletusi või madala temperatuuri põletusi. Olge kuuma akukasseti kandmisel ettevaatlik.
15. Ärge puudutage tööriista klemmi kohe pärast kasutamist, sest see võib olla kuum ja põhjustada põletusi.
16. Hoidke akukasseti klemmid, avad ja sooned tükikestest, tolmust ja mullast puhtad. See võib põhjustada tööriista või aku ülekuumenemist, süttimist, purunemist ja talitlushäireid, mis võib löppeda põletuste või kehavigastustega.
17. Kui tööriist ei kannata kasutamist körgepingeliinide lähedal, ärge kasutage akukassetti körgepingeliinide lähedal. Muidu vöib tööriist vöi akukassett puruneda vöi sellel törge tekkida.
18. Hoidke akut lastele kättesaamatult.

HOIDKE JUHEND ALLES.

⚠ETTEVAATUST: Kasutage ainult Makita originaalakusid. Mitte Makita originaalakude või muudetud akude kasutamine võib põhjustada akude süttimise, kehavigastuse ja kahjustuse. Samuti muudab see kehtetuks Makita tööriista ja laadija Makita garantii.

Vihjeid aku maksimaalse kasu- tusaja tagamise kohta

1. Laadige akukassetti enne selle täielikku tühjenemist. Kui märkate, et tööriist töötab väiksema võimsusega, peatage töö ja laadige akukassetti.
2. Ärge laadige täielikult laetud akukassetti. Ülelaadimine lühendab akude kasutusiga.
3. Laadige akukassetti toatemperatuuril 10 °C - 40 °C. Enne laadimist laske kuumenenud akukassetil maha jahtuda.
4. Kui te ei kasuta parajasti akukassetti, eemaldage see tööriistast või laadurist.
5. Kui te ei kasuta akukassetti kauem kui kuus kuud, laadige see.

OSADE KIRJELDUS

▶ Joon.1

1 Toitenupp 2 Akutasku
3 Pistik --

Lisatarvik

Joon.2

1 AkuhoidikCXT-akukassetile	2 AkuhoidikLXT-akukassetile
3 Aku BL1055B(Riigikohane)	4 CXT-akukassett(10,8–12 V max)
5 LXT-akukassett(14,4 V / 18 V)	- -

PAIGALDAMINE

Aku laadimine

Akuhoidikuga kasutatavad akukassetid

Akulaadimisjuhised leiate laaduri kasutusjuhendist.

Aku BL1055B

Avage USB-pesa kate. Ühendage aku ja vahelduvvooluadapter ADP07 (pole komplektis) või muu tavaline USB-laadija akuga kaasas oleva USB-kaabli abil. Tavalise USB-laadija soovituslikud näitajad on 5 V / 3 A või alla selle. Seejärel ühendage vahelduvvooluadapter ADP07 vooluvõrku. Kui laadimine on lõpetatud, süttib kogu aku jääkmahtuvuse märgutuli ning kustub möne aja pärast. Lahutage vahelduvvooluadapter ja USB-kaabel ning sulgege seejärel kate.

Joon.3: 1. Vahelduvvooluadapter ADP07 2. Aku BL1055B 3. Kaas 4. USB-kaabel

Märgutule tähendus

Märgutuled			Jääkmahutavus
Põleb Väljas Vilgub
(Tuled kustuvad mõne aja möödudes.)			100%(Laadimineon lõppenud)
			50% kuni100%
			25% kuni50%
			Alla 25%

Akukasseti paigaldamine ja eemaldamine

Ainult akuhoidikuga kasutatava akukasseti kasutamisel

AETTEVAATUST: Lülitage seade alati enne akukasseti paigaldamist või sealt eemaldamist välja.
AETTEVAATUST: Akukasseti paigaldamisel või eemaldamisel tuleb akuhoidikut ja akukassetti kindlalt paigal hoida. Kui akuhoidikut ja akukassetti ei hoita kindlalt paigal, võivad need käest libiseda ning kahjustada akuhoidikut ja akukassetti ja/või põhjustada kehavigastusi.

Akukasseti paigaldamiseks joondage akukasseti keel korpuse soonega ja libistage kassett oma kohale. Sisestage see tervenisti, kuni see lukustub klõpsuga oma kohale. Kui näete joonisel näidatud punast näidikut, pole see täielikult lukustunud.

Akukasseti eemaldamiseks lükake seda akuhoidiku küljest lahti, vajutades samal ajal kasseti esiküljel olevat nuppu.

▶ Joon.4: 1. Punane näidik 2. Nupp 3. Akukassett 4. Akuhoidik

⚠ETTEVAATUST: Paigaldage akukassett alati täies ulatuses nii, et punane näidik poleks nähtaval, sest muidu vöib akukassett akuhoidikust kogemata välja kukkuda ning vigastada teid vöi läheduses viibivaid isikuid.
⚠ETTEVAATUST: Ärge paigaldage akukasseti jõuga. Kui akukassett ei lähe kergesti sisse, ei sises-tata seda öigesti.

Akutasku

Akut saab hoida akutaskus. Ühendage toitekaabli pistik akuga. Seejärel pange aku akutaskusse ja sulgege lukk.

▶ Joon.5: 1. Toitekaabel 2. Pistik 3. Akutasku

MÄRKUS: Akuhoidikut (koos akukassetiga) ei saa hoida akutaskus.

Akuhoidiku kinnitamine

Saate riputada akuhoidiku oma vöörihmale. Et vältida akuhoidiku juhuslikku mahakukkumist, kinnitage rihmaaugu abil rihm ja kinnitage see.

1. Juhtige pistik läbi akutaskus oleva ava ning tömmake sealt särgi sisse.
   ▶ Joon.6: 1. Toitekaabel 2. Ava 3. Akutasku 4. Pistik

2. Kinnitage akuhoidiku rihmakonks vöörihma külge. Ühendage toitekaabli pistik akuhoidikule.

▶ Joon.7: 1. Rihmakonks 2. Akuhoidik 3. Püksirihm 4. Toitekaabel

Akuhoidikul on kukkumisvastane funktsioon. Kui eemal-date akuhoidikut vöölt, tömmake akuhoidikut üles, vajutades samal ajal lukust avamise nuppu.

▶ Joon.8: 1. Lukust avamise nupp

FUNKTSIONAALNE KIRJELDUS

Toitenupp

Särgi sisselülitamiseks ühendage köik kaablid ning vajutage ja hoidke all akul või akuhoïdikul olevat toitenuppu. Väljalülitamiseks vajutage ja hoidke all särgil olevat toitenuppu.

MÄRKUS: Akuhoidikul olevat võimsustaseme märgutuld koos särgiga ei kasutata. Särgi kasutamisel süttib ainult võimsustaseme märgutuli 4.

▶ Joon.9: 1. Toitenupp 2. Toitetaseme indikaator

MÄRKUS: Aku ja akuhoidik lülituvad automaatselt välja umbes 1 tund pärast särgi väljalülitamist.

Temperatuuri reguleerimine

ETTEVAATUST.Pidevaks tööks valige temperatuurisäte „madal” (sinine). Särgi ülekuumenemise korral vöib särgis tekkida rike ja särk vöib vigastusi põhjustada.

Temperatuurisätteid on kolm (körge, keskmine, madal). Kui särgi sisse lülitate, seatakse temperatuuriks „madal“. Iga kord, kui vajutate toitenuppu, muutub temperatuurisäte, nagu joonisel on näidatud. Toitenupu värv näitab kehtivat sätet.

▶ Joon.10: 1. Sinine: madal 2. Punane: kõrge 3. Valge: keskmine

Aku jääkmahutavuse näit

MÄRKUS: Näidatud mahutavus võib veidi erineda tegelikust mahutavusest olenevalt kasutustingimus- test ja ümbritseva keskkonna temperatuurist.

Ainult akuhoidikuga (millel on indikaator) kasuta-tava akukasseti kasutamisel

Akukasseti järelejäänud mahutavuse kontrollimiseks vajutage kontrollimise nuppu. Märgulambid süttivad möneks sekundiks.

▶ Joon.11: 1. Märgutuli 2. Kontrollimise nupp

Märgutule tähendus

Märgutuled				Jääkmahutavus
[KB72]	[8K62]	[AW0K]
Põleb Väljas Vilgub
	[X8YW]			[SX7Y]
			[CC5H]
		[KB73]	[W0YC]
	[34TB]		[64BT]
			[XY6B]	[ Ainult LXT-akudele)
		[025B]	[BW7T]
		[OK5B]		[ Ainult LXT-akudele)

MÄRKUS: Ainult LXT-akudele:

Esimene (taga vasakul asuv) märgutuli vilgub, kui akukaitsesüsteem töötab.

Aku BL1055B

Vajutage toitenuppu, kui aku BL1055B on lahutatud. Aku jääkmahtuvuse märgutuli süttib möneks sekundiks.

Joon.12: 1. Toitenupp 2. Aku jääkmahutavuse indikaator

Märgutule tähendus

Märgutuled			Jääkmahutavus
Põleb Valjas Vilgub		(ZAHG)
(WSTO)			50% kuni100%
(HBDY)			25% kuni50%
(CBBC)			10% kuni25%
(66YH)			Alla 10%
(3CTG)			Akuhäired

Aku kaitsesüsteem

Kui aku jääkmahtuvus on liiga madal, siis seade ei tööta. Seadme sisselülitamisel varustatakse soojendusosasid taas, kuid vaid lühikest aega. Sellisel juhul eemaldage akukassett ja laadige seda.

USB-seadmete ühendamine

AETTEVAATUST: Ühendage ainult seadmeid, mis ühilduvad USB-toitepordiga. Selle juhise eira-mine võib põhjustada tõrkeid.

TÄHELEPANU: Enne USB-seadme ühendamist varundage alati USB-seadmel olevad andmed. Selle juhise järgimata jätmise korral vöivad andmed kaotsi minna.

TÄHELEPANU: Akuhoidik ja aku BL1055B ei pruugi mönele USB-seadmele voolu anda.

TÄHELEPANU: Mittekasutamise ajal või pärast laadimist eemaldage USB-kaabel ja sulgege kate.

MÄRKUS: Tegelik väljundvool oleneb ühendatavast USB-seadmest.

MÄRKUS: Kui toitelüliti on sisse lülitatud, tarbib see akutoidet. Mittekasutamise ajal lülitage lüliti alati välja.

MÄRKUS: Kui laete järjest mitut USB-seadet, oodake pärast seadme laadimise lõpetamist ligikaudu 10 sekundit, enne kui alustate järgmise seadme laadimist.

Akuhoidik (koos akuga) ja aku BL1055B võivad toimida välise toiteallikana USB-seadmete jaoks.

1. Avage kate ja ühendage USB-kaabel (pole komplektis) USB-porti. Seejärel ühendage kaabli teine ots seadmega.
2. Alustage laadimist.

— Akuhoidiku (koos akuga) kasutamisel hoidke toitenuppu all, kuni toitetaseme indikaator süttib. Aku annab 5 V, 2,4 A alalisvoolu.

Akuhoidik (koos akuga)

▶ Joon.13: 1. Toitenupp 2. USB-port
— Aku BL1055B kasutamisel vajutage toitenuppu. Aku annab 5 V, 1,5 A alalisvoolu.

Aku BL1055B

⚠ETTEVAATUST: Enne kontroll- või hooldustööde tegemist tuleb särk välja lülitada ja akukassett eemaldada.
⚠ETTEVAATUST: Kui täielikult laetud akukassetiga ei lülitu särk sisse või leitakse möni viga, puhastage akuhoidiku ja akukasseti klemmid. Kui särk siiski ei tööta nõuetekohaselt, lõpetage särgi kasutamine ja pöörduge meie volitatud teeninduskeskuse poole.

TÄHELEPANU: Ärge kunagi kasutage bensiini, vedeldit, alkoholi ega midagi muud sarnast. Selle tulemuseks võib olla luitumine, deformatsioon või pragunemine.

Toote OHUTUSE ja TÖÖKINDLUSE tagamiseks tuleb vajalikud remonttööd ning muud hooldus- ja reguleeri-mistööd lasta teha Makita volitatud teeninduskeskustes või tehase teeninduskeskustes. Alati tuleb kasutada Makita varuosi.

Särgi puhastamine

• Enne särgi pesemist eemaldage sellelt aku ja akuhoidik.
  • Järgige sildil olevaid juhiseid.
• Ärge peske särki koos teiste riietega. See võib värvid tuhmiks muuta või teistele riietele värvi anda.
• Kasutage pesumasinas pesuvõrku.
• Ärge kasutage kangapehmendit.
• Kasutage ainult neutraalset pesuvahendit.
• Pärast pesemist võtke särk pesumasinast kohe välja.
• Enne pesemist pange pistik kindlasti akutaskusse ja sulgege lukk.

VALIKULISED TARVIKUD

AETTEVAATUST: Neid tarvikuid ja lisaseadiseid on soovitav kasutada koos Makita tööriis-taga, mille kasutamist selles kasutusjuhendis kirjeldatakse. Muude tarvikute ja lisaseadiste kasutamisega kaasneb vigastada saamise oht. Kasutage tarvikuid ja lisaseadiseid ainult otstarbekohaselt.

Saate vajaduse korral kohalikust Makita teeninduskeskusest lisateavet nende tarvikute kohta.

• Akuhoidik
• Makita algupärane aku ja laadija

MÄRKUS: Mõned nimekirjas loetletud tarvikud võivad kuuluda standardvarustusse ning need on lisatud tööriista pakendisse. Need võivad riigiti erineda.

TÄIENDAVAD JUHISED BL1055B KOHTA

Riigikohane
Tehnilised andmed

Nimipinge maht (sead-mesisene aku)	Alalisvool 10,8 V (16,75 Ah)
Laadimisaeg 5 V / 1,0 A:	14 tundi5 V / 1,5 A: 12 tundi5 V / 2,4 A: 10 tundi

Seda akut vöib kasutada järgmiste Makita ventilaator-jakkide/-vestide ja soojendusjakkide/-vestide/-tekkide ning särkide jaoks.

▶ Joon.15

Grupp Mudel

A Ventilaatorjakk /-vest:DFV210, DFJ206, DFJ207, DFJ210, DFJ211,DFJ212, DFJ213, DFJ214, DFJ216, DFJ304,DFJ305, DFJ310, DFJ311, DFJ405, DFJ407,DFJ410, DFJ411, DFJ416Soojendusjakk /-vest/-tekk:CV102D, DCV202, CJ105D, CJ106D, DCJ205,DCJ206, CB100D, DCB200

B Ventilaatorjakk /-vest:DFJ212A, DFJ213A, DFJ214A, DFJ216A,DFJ312A, DFJ416A, DFV210A, DFV214A,DFV215ASoojendusega särk:DCX200, DCX201

ОСТОРОЖНО
