DCX201 - Abbigliamento riscaldato MAKITA - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo DCX201 MAKITA in formato PDF.
| Tipo di prodotto | Indumento riscaldante (felpa) |
| Marca | Makita |
| Modello | DCX201 |
| Materiale | 100% poliestere |
| Numero di impostazioni di temperatura | 3 (bassa, media, alta) |
| Batterie compatibili | BL1055B, BL1016/BL1021B/BL1041B, BL1415N/BL1430B/BL1440/BL1460B, BL1815N/BL1820B/BL1830B/BL1840B/BL1850B/BL1860B |
| Tensione nominale | 10,8 V - 18 V CC (a seconda della batteria) |
| Porta USB (sul supporto batteria) | Sì, 5 V CC / 2,4 A |
| Porta USB (sulla batteria BL1055B) | Sì, 5 V CC / 1,5 A |
| Autonomia (esempio con batteria BL1860) | Alta: 7,5 h; Media: 16 h; Bassa: 33 h |
| Utilizzo previsto | Riscaldare il corpo in ambienti freddi |
| Lavaggio | Lavabile in lavatrice con fodera, detersivo neutro, senza ammorbidente; rimuovere batteria e supporto batteria |
| Asciugatura | Asciugatrice a calore basso o asciugatura su corda |
| Pulizia a secco | Vietato |
| Non utilizzare | Da bambini sotto i 3 anni, persone insensibili al calore, durante il sonno |
| Temperatura massima di stoccaggio | 50 °C |
| Accessori inclusi | Supporto batteria (a seconda della versione), batteria (a seconda del kit) |
| Riparabilità | Riparazione solo presso centro autorizzato Makita |
Domande frequenti - DCX201 MAKITA
Domande degli utenti su DCX201 MAKITA
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Abbigliamento riscaldato in formato PDF gratuitamente! Trova il tuo manuale DCX201 - MAKITA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DCX201 del marchio MAKITA.

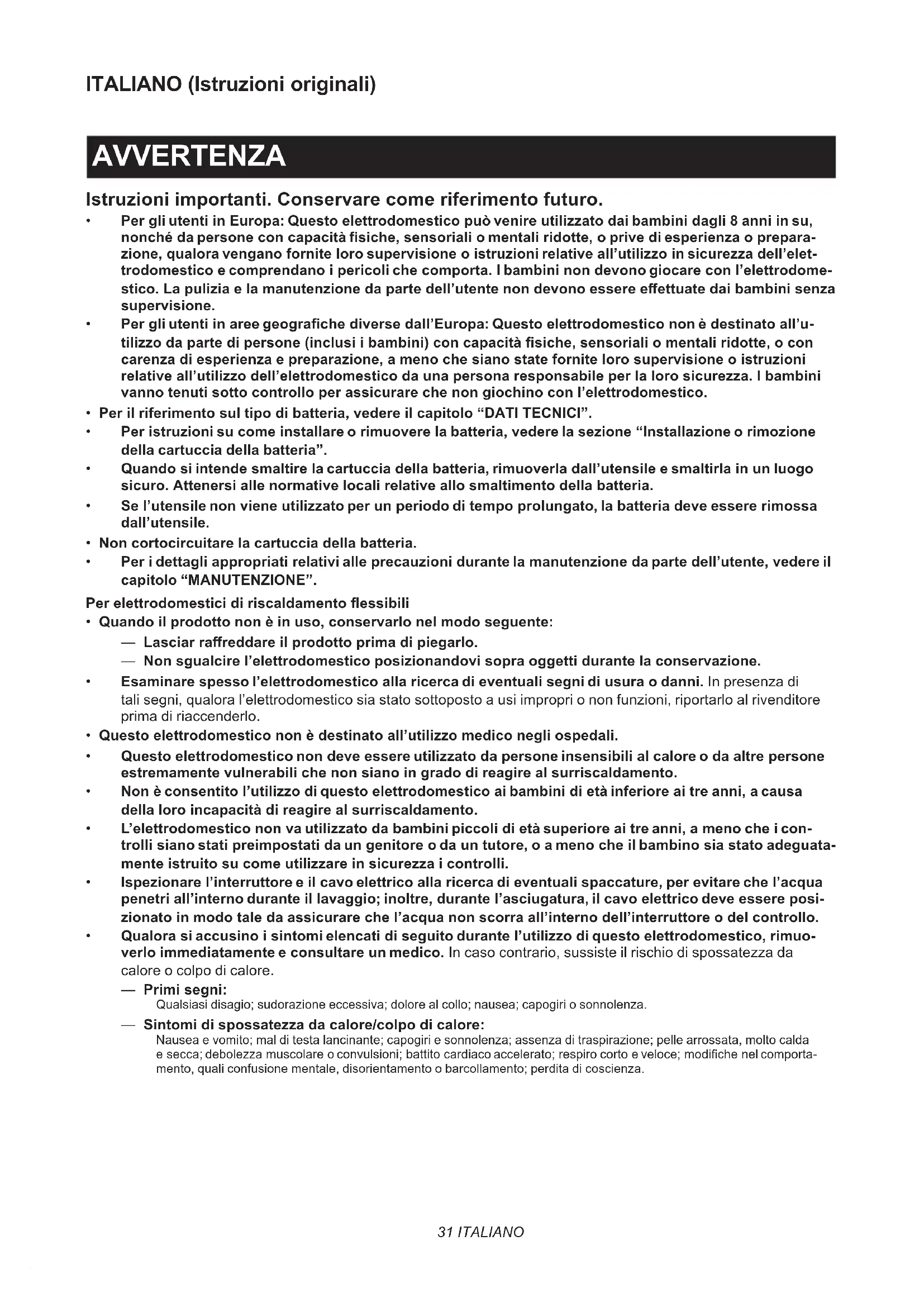

MANUALE UTENTE DCX201 MAKITA
Istruzioni importanti. Conservare come riferimento futuro.
- Per gli utenti in Europa: Questo elettrodomestico può venire utilizzato dai bambini dagli 8 anni in su, nonché da persone con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza o preparazione, qualora vengano fornite loro supervisione o istruzioni relative all'utilizzo in sicurezza dell'elettrodomestico e comprendano i pericoli che comporta. I bambini non devono giocare con l'elettrodomestico. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate dai bambini senza supervisione.
- Per gli utenti in aree geografiche diverse dall'Europa: Questo elettrodomestico non è destinato all'utilizzo da parte di persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o con carenza di esperienza e preparazione, a meno che siano state fornite loro supervisione o istruzioni relative all'utilizzo dell'elettrodomestico da una persona responsabile per la loro sicurezza. I bambini vanno tenuti sotto controllo per assicurare che non giochi con l'elettrodomestico.
- Per il riferimento sul tipo di batteria, vedere il capitolo "DATI TECNICI".
- Per istruzioni su come installare o rimuovere la batteria, vedere la sezione “Installazione o rimozione della cartuccia della batteria”.
- Quando si intende smaltire la cartuccia della batteria, rimuoverla dall'utensile e smaltirla in un luogo sicuro. Attenersi alle normative locali relative allo smaltimento della batteria.
- Se l'utensile non viene utilizzato per un periodo di tempo prolungato, la batteria deve essere rimossa dall'utensile.
• Non cortocircuitare la cartuccia della batteria. - Per i dettagli appropriati relativi alle precauzioni durante la manutenzione da parte dell'utente, vedere il capitolo "MANUTENZIONE".
Per elettrodomestici di riscaldamento flessibili
- Quando il prodotto non è in uso, conservarlo nel modo seguente:
— Lasciar raffreddare il prodotto prima di piegarlo.
— Non sgualcire l'elettrodomestico posizionandovi sopra oggetti durante la conservazione.
- Esaminare spesso l'elettrodomestico alla ricerca di eventuali segni di usura o danni. In presenza di tali segni, qualora l'elettrodomestico sia stato sottoposto a usi impropri o non funzioni, riportarlo al rivenditore prima di riaccenderlo.
- Questo elettrodomestico non è destinato all'utilizzo medico negli ospedali.
- Questo elettrodomestico non deve essere utilizzato da persone insensibili al calore o da altre persone estremamente vulnerabili che non siano in grado di reagire al surriscaldamento.
- Non è consentito l'utilizzo di questo elettrodomestico ai bambini di età inferiore ai tre anni, a causa della loro incapacità di reagire al surriscaldamento.
- L'elettrodomestico non va utilizzato da bambini piccoli di età superiore ai tre anni, a meno che i controlli siano stati preimpostati da un genitore o da un tutore, o a meno che il bambino sia stato adeguata-mente istruito su come utilizzare in sicurezza i controlli.
- Ispezionare l'interruttore e il cavo elettrico alla ricerca di eventuali spaccature, per evitare che l'acqua penetri all'interno durante il lavaggio; inoltre, durante l'asciugatura, il cavo elettrico deve essere posizionato in modo tale da assicurare che l'acqua non scorra all'interno dell'interruttore o del controllo.
- Qualora si accusino i sintomi elencati di seguito durante l'utilizzo di questo elettrodomestico, rimuoverlo immediatamente e consultare un medico. In caso contrario, sussiste il rischio di spossatezza da calore o colpo di calore.
— Primi segni:
Qualsiasi disagio; sudorazione eccessiva; dolore al collo; nausea; capogiri o sonnolenza.
— Sintomi di spossatezza da calore/colpo di calore:
Nausea e vomito; mal di testa lancinante; capogiri e sonnolenza; assenza di traspirazione; pelle arrossata, molto calda e secca; debolezza muscolare o convulsioni; battito cardiaco accelerato; respiro corto e veloce; modifiche nel comportamento, quali confusione mentale, disorientamento o barcollamento; perdita di coscienza.
DATI TECNICI
| Modello: DCX200 DCX201 | ||
| Materiale 100% poliestere | ||
| Procedura di regolazione della temperatura 3 | ||
| - Cartucce delle batterie compatibili | |||||
| BL1055B BL | 1016 /BL1021B /BL1041B | BL1415N /BL1430B /BL1440 /BL1460B | BL1815N /BL1820B /BL1830B /BL1840B /BL1850B /BL1860B | ||
| Portabatteria compatibile Non è richie- | sto alcun portabatteria | Portabatteria per cartuccia della batteria CXT | Portabatteria per cartuccia della batteria LXT | ||
| Tensione nominale 10,8 V CC Da 10,8 V a | 12 V CC max | 14,4 V CC 18 V | |||
| CCPorta di alimentazione USB (sul portabatteria) | Tensione in uscita 5 V CC | ||||
| Corrente in uscita 1,5 A 2,4 A | |||||
| Tipo | Tipo C | Tipo A | |||
- A causa del nostro programma continuativo di ricerca e sviluppo, le caratteristiche tecniche specificate nel presente documento sono soggette a modifica senza preavviso.
• Le caratteristiche tecniche e la cartuccia della batteria possono variare da una nazione all'altra.
⚠AVVERTIMENTO: Utilizzare solo le cartucce delle batterie elencate sopra. L'utilizzo di altre cartucce delle batterie potrebbe causare lesioni personali e/o un incendio.
Tempo di funzionamento
| Impostazione della temperatura | Cartuccia della batteria | |||
| BL1055B BL | 1041B BL | 460B BL | 860B | |
| ALTA | 5,5 ore | 3,5 ore | 5,5 ore | 7,5 ore |
| MEDIA | 11 ore | 7 ore | 10,5 ore | 16 ore |
| BASSA | 20 ore | 15 ore | 23 ore | 33 ore |
- I tempi di funzionamento nella tabella precedente sono un'indicazione approssimativa. Potrebbero variare rispetto ai tempi di funzionamento effettivi.
- I tempi di funzionamento possono variare a seconda del tipo di batteria, dello stato di carica e delle condizioni d'uso.
• La cartuccia della batteria può variare da una nazione all'altra.
Simboli
Alcuni dei simboli seguenti potrebbero venire utilizzati per l'apparecchio. Accertarsi di comprendere il loro significato prima dell'uso.
Non lavare a secco.
Non è consentito l'utilizzo a bambini molto piccoli (da 0 a 3 anni).
Non inserire spille di sicurezza.
Asciugatura a tamburo rotativo a temperatura ridotta.
Asciugare appeso.
Elettrodomestico di classe III.
Ni-MH Li-ion
Solo per le nazioni dell'EU
A causa della presenza di componenti pericolosi nelle apparecchiature, i rifiuti di apparecchiature elettriche ed elettroniche, accumulatori e batterie potrebbero produrre un impatto negativo sull'ambiente e sulla salute umana.
Non smaltire elettrodomestici elettrici ed elettronici o batterie insieme ai rifiuti domestici!
In conformità alla direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), sugli accumulatori e le batterie, nonché sui rifiuti di accumulatori e batterie, e al suo adattamento alle normative nazionali, i rifiuti di apparecchiature elettriche ed elettroniche, batterie e accumulatori vanno conservati separatamente e conferiti a un punto di raccolta separato per i rifiuti comunali, operando in conformità alle normative per la protezione dell'ambiente.
Tale requisito viene indicato mediante il simbolo del bidone della spazzatura con ruote barrato apposto sull'apparecchio.
Non esporre la batteria all'acqua o alla pioggia.
Non gettare la batteria nel fuoco.
Non cortocircuitare la batteria.
Utilizzo previsto
L'elettrodomestico è destinato al riscaldamento del corpo in ambienti freddi.
AVVERTENZE DI SICUREZZA
AVVERTIMENTO: Leggere tutte le avvertenze
relative alla sicurezza e tutte le istruzioni. La man-cata osservanza delle avvertenze e delle istruzioni può risultare in scosse elettriche, incendi e/o gravi lesioni personali.
Conservare tutte le avvertenze e le istruzioni come riferimento futuro.
Avvertenze generali per la sicurezza
- Bambini, persone con disabilità o chiunque sia insensibile al calore, ad esempio persone con cattiva circolazione sanguigna, devono astenersi dall'utilizzo dell'elettrodomestico.
- Non utilizzare l'elettrodomestico per usi diversi da quelli a cui è destinato.
- Non utilizzare mai l'elettrodomestico quando è bagnato all'interno.
- Indossare indumenti intimi a maniche lunghe quando si indossa l'elettrodomestico. Non indossare l'elettrodomestico sulla pelle nuda.
-
Qualora si rilevi qualcosa di insolito, spegnere l'elettrodomestico e rimuovere immediata- mente la batteria.
-
Non consentire che il cavo di alimentazione venga schiacciato. Un cavo danneggiato potrebbe causare scosse elettriche.
- Qualora si rilevi una qualsiasi anomalia, contattare il proprio centro di assistenza locale per la riparazione.
- Non utilizzare spille di sicurezza oppure oggetti simili. In caso contrario, il cablaggio elettrico all'interno potrebbe venire danneggiato.
- Conservare le etichette di manutenzione e la targhetta dei dati identificativi. Qualora diventino illeggibili o si perdano, contattare il nostro centro di assistenza autorizzato per la riparazione.
- Scegliere le impostazioni di temperatura appropriate in base all'ambiente d'uso per l'utilizzo continuativo.
- Non consentire che la cartuccia della batteria, il portabatteria e i connettori si bagnino durante il lavaggio e l'asciugatura.
- L'elettrodomestico può venire utilizzato da bambini di età superiore a 3 anni e inferiore a 8 anni sotto supervisione, e con il controllo impostato sempre sul valore minimo della temperatura.
- Fare attenzione a non far toccare la stessa parte della pelle dalla sezione di riscaldamento per un periodo di tempo prolungato. Qualora la sezione di riscaldamento tocchi la stessa parte della pelle per un periodo di tempo prolungato, sussiste una possibilità di ustioni a bassa temperatura anche a una temperatura relativamente bassa (da 40 a 60 °C).
- Interrompere l'utilizzo dell'elettrodomestico quando si sente che la sua temperatura è estremamente elevata.
- Non utilizzare mai l'elettrodomestico mentre si dorme.
- Per evitare la possibilità di colpo di calore, scollegare l'indumento dall'alimentazione quando si passa a un ambiente che abbia una temperatura notevolmente più elevata.
- Controllare con attenzione l'indicazione ✉ sulla parte interna del tessuto. Non inserire spille di sicurezza sul tessuto dalle parti esterne o interne.
- Rimuovere le batterie dall'elettrodomestico prima di caricarle.
- Rimuovere dall'elettrodomestico le batterie alla fine del loro ciclo di vita e smaltirle in sicurezza.
- Prima di riporre l'elettrodomestico, rimuovere le batterie.
- Non cortocircuitare i terminali dell'alimentazione elettrica.
- Riporre l'elettrodomestico in un'ubicazione che non possa essere toccata da animali domestici.
Lavaggio
- Quando si intende lavare l'elettrodomestico, attenersi alle istruzioni riportate sull'etichetta delle avvertenze sull'elettrodomestico.
- Prima di pulire l'elettrodomestico, rimuovere il portabatteria e la cartuccia della batteria, quindi inserire il cavo di alimentazione nella tasca per la batteria e chiudere la chiusura lampo.
Sicurezza dell'area di lavoro
- Tenere l'area di lavoro pulita e ben illuminata. Aree ingombre o buie incrementano il rischio di incidenti.
Sicurezza elettrica
- Non esporre l'elettrodomestico alla pioggia o a condizioni di bagnato. Qualora dell'acqua penetri nell'elettrodomestico, si potrebbe incrementare il rischio di scosse elettriche.
- Non sottoporre a uso improprio il cavo elettrico. Non utilizzare mai il cavo elettrico per trasportare, tirare o scollegare dall'alimentazione elettrica l'elettrodomestico. Tenere il cavo elettrico lontano da calore, olio e bordi affilati.
- Non collegare la fonte di alimentazione a una porta USB. In caso contrario, sussiste il rischio di incendio. La porta USB è destinata solo al caricamento di un dispositivo a voltaggio più basso.
- Applicare sempre lo sportellino sulla porta USB quando non si intende caricare il dispositivo a voltaggio più basso.
- Non inserire chiodi, fili metallici, e così via, nella porta per alimentatore USB. In caso contrario, un cortocircuito potrebbe causare fumo e un incendio.
- Non maneggiare il cavo e la batteria con le mani bagnate o sporche di grasso.
- Non utilizzare mai l'elettrodomestico quando il cavo elettrico o lo spinotto sono danneggiati.
- Utilizzare sempre il portabatteria specificato da Makita.
- Non lasciare alcun cavo scollegato mentre viene fornita l'alimentazione della batteria. I bambini piccoli potrebbero mettersi in bocca lo spinotto sotto tensione e causare lesioni personali.
- Non collegare lo spinotto del portabatteria ad elettrodomestici diversi da quello specificato da Makita.
- Per l'assistenza tecnica, rivolgersi a un riparatore qualificato che utilizzi solo pezzi di ricambio identici. In tal modo, si garantisce che la sicurezza del prodotto venga preservata.
- Non modificare né tentare di riparare l'elettrodomestico o la batteria, tranne per quanto indicato nelle istruzioni per l'uso e la manutenzione.
Sicurezza personale
- Durante l'uso dell'elettrodomestico, restare vigili, fare attenzione a quello che si sta facendo e adottare il buon senso. Non utilizzare l'elettrodomestico mentre si è stanchi o sotto l'influenza di droghe, alcool o farmaci. Un attimo di disattenzione durante l'utilizzo dell'elettrodomestico potrebbe risultare in gravi lesioni personali.
Uso e manutenzione di elettrodomestici di riscaldamento flessibili
- Non utilizzare l'elettrodomestico qualora l'interruttore non consenta di accenderlo e spegnerlo. Qualsiasi elettrodomestico che non possa essere controllato mediante l'interruttore è pericoloso e deve essere riparato.
- Sottoporre a manutenzione l'elettrodomestico. Controllare la presenza di eventuali rotture delle parti e di altre condizioni che potrebbero influenzare il funzionamento. Qualora l'elettrodomestico sia danneggiato, farlo riparare prima dell'uso.
- Utilizzare l'elettrodomestico in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da svolgere. L'utilizzo dell'elettrodomestico per operazioni diverse da quelle a cui è destinato potrebbe risultare in una situazione pericolosa.
- Qualora l'elemento fusibile si sia rotto, portare l'elettrodomestico a un nostro centro di assistenza autorizzato per la riparazione.
- Non utilizzare l'elettrodomestico quando è ripiegato. Non torcere l'elettrodomestico.
Uso e manutenzione degli strumenti a batterie
-
Ricaricare solo con il caricabatterie specificato dal produttore. Un caricabatterie appropriato per un tipo di batteria potrebbe creare un rischio di incendio, se utilizzato con un'altra batteria.
-
Utilizzare gli utensili elettrici solo con le batterie specificamente designate. L'uso di qualsiasi altra batteria potrebbe creare un rischio di lesioni personali e incendi.
-
Quando la batteria non è in uso, tenerla lon-tana da altri oggetti metallici, quali graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici, che potrebbero fare contatto tra terminali diversi. Il cortocircuito dei terminali della batteria può causare ustioni o incendi.
-
In condizioni di uso improprio, la batteria potrebbe emettere un liquido: evitare il contatto con tale liquido. Qualora si verifichi un contatto accidentale con il liquido, lavare abbondantemente con acqua. Qualora il liquido entri in contatto con gli occhi, richiedere anche assistenza medica. Il liquido espulso dalla batteria può causare irritazioni o ustioni.
-
Non utilizzare una batteria o un utensile che siano danneggiati o che siano stati modificati. Batterie danneggiate o modificate potrebbero mostrare un comportamento imprevedibile che può risultare in incendi, esplosioni o nel rischio di lesioni personali.
-
Non esporre una batteria o un utensile al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori ai 130 °C potrebbe causare un'esplosione.
-
Attenersi a tutte le istruzioni relative alla carica e non caricare la batteria o l'utensile al di fuori della gamma di temperature specificata nelle istruzioni. Una carica inappropriata o a temperature al di fuori della gamma specificata potrebbe danneggiare la batteria e incrementare il rischio di incendio.
Istruzioni di sicurezza importanti per la cartuccia della batteria
- Prima di utilizzare la cartuccia della batteria, leggere tutte le istruzioni e le avvertenze riportate (1) sul caricabatteria, (2) sulla batteria e (3) sul prodotto che utilizza la batteria.
- Non smantellare né manomettere la cartuccia della batteria. In caso contrario, si potrebbe causare un incendio, calore eccessivo o un'esplosione.
- Qualora il tempo di utilizzo si riduca eccessivamente, interrompere immediatamente l'utilizzo dell'utensile. In caso contrario, si può incorrere nel rischio di surriscaldamento, possibili ustioni e persino un'esplosione.
- Qualora l'elettrolita entri in contatto con gli occhi, sciacquarli con acqua pulita e richiedere immediatamente assistenza medica. Questa eventualità può risultare nella perdita della vista.
- Non cortocircuitare la cartuccia della batteria:
(1) Non toccare i terminali con alcun materiale conduttivo.
(2) Evitare di conservare la cartuccia della batteria in un contenitore insieme ad altri oggetti metallici quali chiodi, monete, e così via.
(3) Non esporre la cartuccia della batteria all'acqua o alla pioggia.
Un cortocircuito della batteria può causare un grande flusso di corrente, un surriscaldamento, possibili ustioni e persino un guasto.
- Non conservare e utilizzare l'utensile e la cartuccia della batteria in ubicazioni in cui la temperatura possa raggiungere o superare i 50°C.
- Non incenerire la cartuccia della batteria anche qualora sia gravemente danneggiata o completamente esaurita. La cartuccia della batteria può esplodere se a contatto con il fuoco.
- Non inchiodare, tagliare, schiacciare, lanciare o far cadere la cartuccia della batteria, né farla urtare con forza contro un oggetto duro. Questi comportamenti potrebbero risultare in un incendio, calore eccessivo o un'esplosione.
- Non utilizzare una batteria danneggiata.
- Le batterie a ioni di litio contenute sono soggette ai requisiti del regolamento sul trasporto di merci pericolose (Dangerous Goods Legislation).
Per trasporti commerciali, ad esempio da parte di terzi o spedizionieri, è necessario osservare dei requisiti speciali sull'imballaggio e sull'etichetta.
Per la preparazione dell'articolo da spedire, è richiesta la consulenza di un esperto in materiali pericolosi. Attenersi anche alle normative nazionali, che potrebbero essere più dettagliate.
Nastrare o coprire i contatti aperti e imballare la batteria in modo tale che non si possa muovere liberamente all'interno dell'imballaggio.
-
Quando si intende smaltire la cartuccia della batteria, rimuoverla dall'utensile e smaltirla in un luogo sicuro. Attenersi alle normative locali relative allo smaltimento della batteria.
-
Utilizzare le batterie esclusivamente con i prodotti specificati da Makita. L'installazione delle batterie in prodotti non compatibili potrebbe risultare in incendi, calore eccessivo, esplosioni o perdite di liquido elettrolitico.
- Se l'utensile non viene utilizzato per un periodo di tempo prolungato, la batteria deve essere rimossa dall'utensile.
- Durante e dopo l'uso, la cartuccia della batteria potrebbe assorbire calore, che può causare ustioni o ustioni a bassa temperatura. Fare attenzione a come si maneggiano le cartucce delle batterie estremamente calde.
- Non toccare i terminali dell'utensile subito dopo l'uso, in quanto potrebbero diventare estremamente caldi al punto da causare ustioni.
- Evitare di far incastrare schegge, polveri o terreno nei terminali, nei fori e nelle scanalature della cartuccia della batteria. In caso contrario, l'utensile o la cartuccia della batteria potrebbero riscaldarsi, prendere fuoco, scoppiare o guastarsi, causando ustioni o lesioni personali.
- A meno che l'utensile supporti l'uso in prossimità di linee elettriche ad alta tensione, non utilizzare la cartuccia della batteria in prossimità di linee elettriche ad alta tensione. In caso contrario, si potrebbe causare un malfunzionamento o la rottura dell'utensile o della cartuccia della batteria.
- Tenere la batteria lontana dai bambini.
CONSERVARE LE PRESENTI ISTRUZIONI.
ATTENZIONE: Utilizzare solo batterie originali Makita. L'utilizzo di batterie Makita non originali, o di batterie che siano state alterate, potrebbe risultare nello scoppio della batteria, causando incendi, lesioni personali e danni. Inoltre, ciò potrebbe invalidare la garanzia Makita per l'utensile e il caricabatterie Makita.
Suggerimenti per preservare la durata massima della batteria
- Caricare la cartuccia della batteria prima che si scarichi completamente. Smettere sempre di utilizzare l'utensile e caricare la cartuccia della batteria quando si nota che la potenza dell'utensile è diminuita.
- Non ricaricare mai una cartuccia della batteria completamente carica. La sovraccarica riduce la vita utile della batteria.
- Caricare la cartuccia della batteria a una temperatura ambiente compresa tra 10 °C e 40 °C. Lasciar raffreddare una cartuccia della batteria prima di caricarla.
- Quando non si utilizza la cartuccia della batteria, rimuoverla dall'utensile o dal caricabatterie.
- Caricare la cartuccia della batteria se non la si è utilizzata per un periodo di tempo prolungato (più di sei mesi).
DESCRIZIONE DELLE PARTI
▶ Fig.1
| 1 Pulsante di accensione 2 Tasca per la batteria | ||
| 3 Spinotto -- | ||
Accessorio opzionale
▶ Fig.2
| 1 Portabatteria per cartuccia della batteria CXT | 2 Portabatteria per cartuccia della batteria LXT |
| 3 Batteria BL1055B(Specifica in base alla nazione) | 4 Cartuccia della batteria CXT(Da 10,8 V a 12 V max) |
| 5 Cartuccia della batteria LXT(14,4 V/18 V) | - |
INSTALLAZIONE
Carica della batteria
Cartucce delle batterie utilizzate con il portabatteria Per informazioni su come caricare la batteria, fare riferimento al manuale d'uso del caricabatterie.
Batteria BL1055B
Aprire lo sportellino sulla porta USB. Collegare la batteria all'alimentatore CA ADP07 (non in dotazione) o a un altro caricabatterie USB generico utilizzando il cavo USB fornito in dotazione con la batteria. Le specifiche di uscita consigliate per il caricabatterie USB generico sono 5 V/3 A o meno. Dopodiché, collegare l'alimentatore CA ADP07 alla rete elettrica. Al termine della carica, tutti gli indicatori del livello di carica della batteria si illuminano, e quindi si spengono dopo un determinato periodo di tempo. Scollegare l'alimentatore CA e scollegare il cavo USB, quindi chiudere lo sportellino.
▶ Fig.3: 1. Alimentatore CAADP07 2. Batteria BL1055B 3. Sportellino 4. Cavo USB
Significato dell'indicatore luminoso
| Indicatori luminosi Carica | residua | ||
| Illuminato Spento | Lampeggiante | ||
| (Gli indicatori si spengono dopo un determinato periodo di tempo.) | 100%(La carica è stata completata.) | ||
| Dal 50% al 100% | |||
| Dal 25% al 50% | |||
| Inferiore al 25% | |||
Installazione o rimozione della cartuccia della batteria
Solo quando si utilizza la cartuccia della batteria insieme al portabatteria
ATTENZIONE: Prima di installare o rimuovere la cartuccia della batteria, spegnere sempre l'apparecchio.
ATTENZIONE: Quando si installa o si rimuove la cartuccia della batteria, mantenere saldamente il portabatteria e la cartuccia della batteria. Qualora non si mantengano saldamente il portabatteria e la cartuccia della batteria, si potrebbe farli scivolare dalle mani, causando danni al portabatteria e alla cartuccia della batteria, e/o lesioni personali.
Per installare la cartuccia della batteria, allineare la linguetta sulla cartuccia della batteria con la scanalatura nell'alloggiamento e farla scivolare in sede. Inserirla completamente fino al suo blocco in sede con un leggero scatto. Se è possibile vedere l'indicatore rosso, come indicato nella figura, non è bloccata completamente.
Per rimuovere la cartuccia della batteria, farla scorrere dal portabatteria mentre si tiene premuto il pulsante sulla parte anteriore della cartuccia.
▶ Fig.4: 1. Indicatore rosso 2. Pulsante 3. Cartuccia della batteria 4. Portabatteria
ATTENZIONE: Installare sempre completamente la cartuccia della batteria, fino a quando non è più possibile vedere l'indicatore rosso. In caso contrario, la cartuccia della batteria potrebbe cadere accidentalmente fuori dal portabatteria, causando lesioni personali all'utente o a persone circostanti.
ATTENZIONE: Non installare forzatamente la cartuccia della batteria. Qualora non si riesca a far scivolare in sede facilmente la cartuccia della batteria, significa che non la si sta inserendo correttamente.
Tasca per la batteria
È possibile riporre la batteria nella tasca per la batteria. Collegare lo spinotto del cavo di alimentazione alla batteria. Quindi, inserire la batteria nella tasca per la batteria e chiudere la chiusura lampo.
▶ Fig.5: 1. Cavo di alimentazione 2. Spinotto 3. Tasca per la batteria
NOTA: Non è possibile riporre il portabatteria (con la cartuccia della batteria) nella tasca per la batteria.
Montaggio del portabatteria
È possibile appendere il portabatteria alla cintola. Per evitare che il portabatteria cada accidentalmente, agganciare una cinghietta utilizzando l'apposito foro e fissarlo.
- Far passare lo spinotto attraverso il foro nella tasca per la batteria e tirarlo attraverso l'interno della maglia baselayer.
▶ Fig.6: 1. Cavo di alimentazione 2. Foro 3. Tasca per la batteria 4. Spinotto
- Fissare il gancio da cintura del portabatteria alla propria cintura. Collegare lo spinotto del cavo di alimentazione al portabatteria.
▶ Fig.7: 1. Gancio da cintura 2. Portabatteria 3. Cintura 4. Cavo di alimentazione
Il portabatteria dispone di una funzione di prevenzione delle cadute. Quando si intende rimuovere il portabatteria dalla cintura, tirare verso l'alto il portabatteria mentre si preme il pulsante di sblocco.
▶ Fig.8: 1. Pulsante di sblocco
DESCRIZIONE DELLE FUNZIONI
Pulsante di accensione
Per accendere la maglia baselayer, collegare tutti i cavi, tenere premuto il pulsante di accensione sulla batteria o sul portabatteria. Per spegnerla, tenere premuto il pulsante di accensione sulla maglia baselayer.
NOTA: L'indicatore del livello di potenza sul porta-batteria non viene utilizzato con la maglia baselayer. Quando si utilizza la maglia baselayer, si illumina solo l'indicatore del livello di potenza 4.
▶ Fig.9: 1. Pulsante di accensione 2. Indicatore del livello di potenza
NOTA: La batteria e il portabatteria si spengono automaticamente circa 1 ora dopo lo spegnimento della maglia baselayer.
Regolazione della temperatura
ATTENZIONE: Per il funzionamento continuo, impostare la temperatura su "bassa" (blu). Qualora la maglia baselayer sia surriscaldata, potrebbe causare un malfunzionamento e lesioni personali.
Sono disponibili tre impostazioni di temperatura (alta, media, bassa). Quando si accende la maglia baselayer, la temperatura viene impostata su "bassa". A ogni pressione del pulsante di accensione, l'impostazione della temperatura cambia come indicato nella figura. Il colore del pulsante di accensione mostra l'impostazione corrente.
▶ Fig.10: 1. Blu: "bassa" 2. Rosso: "alta" 3. Bianco: "media"
Indicazione della carica residua della batteria
NOTA: A seconda delle condizioni d'uso e della temperatura ambiente, l'indicazione potrebbe variare leggermente rispetto alla carica effettiva.
Solo quando si utilizza la cartuccia della batteria (dotata di indicatore) insieme al portabatteria
Premere il pulsante di controllo sulla cartuccia della batteria per indicare la carica residua della batteria. Gli indicatori luminosi si illuminano per alcuni secondi.
▶ Fig.11: 1. Indicatore luminoso 2. Pulsante di controllo
Significato dell'indicatore luminoso
| Indicatori luminosi Carica | residua | |
 | Lampeggiante | |
 | Dal 75% al 100% | |
 | Dal 50% al 75% | |
 | Dal 25% al 50% | |
 | Inferiore al 25% | |
 | (T) | Caricare la batteria. |
 | La batteria potrebbe essersi guastata. | |
 | ||
| (Solo per batterie LAT) | ||
NOTA: Solo per batterie LXT:
Il primo indicatore luminoso (all'estremità sinistra) lampeggia quando il sistema di protezione della batteria è in funzione.
Batteria BL1055B
Mentre la batteria BL1055B è scollegata, premere il pulsante di accensione. L'indicatore del livello di carica della batteria si illumina per alcuni secondi.
▶ Fig.12: 1. Pulsante di accensione 2. Indicatore del livello di carica della batteria

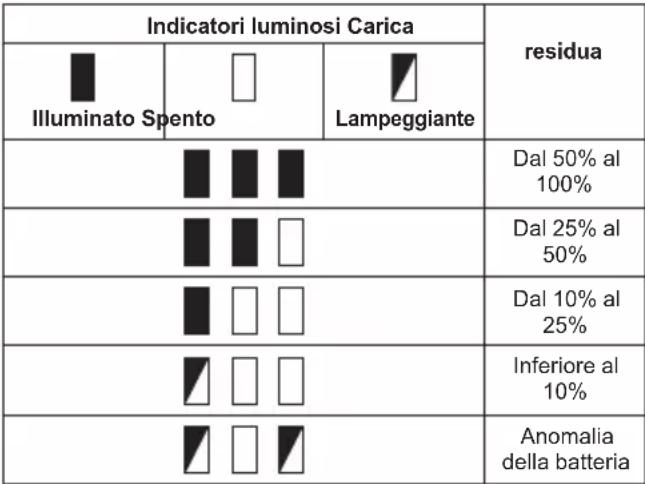

Significato dell'indicatore luminoso
 |
Sistema di protezione della batteria
Qualora la carica residua della batteria sia troppo bassa, l'apparecchio non funziona. Quando si accende l'apparecchio, l'alimentazione viene fornita di nuovo agli elementi riscaldanti, ma si arresta subito. In questa circostanza, rimuovere e ricaricare la cartuccia della batteria.
Collegamento di dispositivi USB
ATTENZIONE: Collegare solo dispositivi che siano compatibili con la porta di alimentazione USB. In caso contrario, si potrebbe causare un malfunzionamento.
AVVISO: Prima di collegare un dispositivo USB, eseguire sempre la copia di riserva dei dati presenti sul dispositivo USB. In caso contrario, si potrebbe causare la perdita dei dati.
AVVISO: Il portabatteria e la batteria BL1055B potrebbero non erogare l'alimentazione ad alcuni dispositivi USB.
AVVISO: Rimuovere il cavo USB quando non è in uso o dopo la carica, e chiudere lo sportellino.
NOTA: La corrente in uscita effettiva varia a seconda del dispositivo USB da collegare.
NOTA: La carica della batteria si consuma mentre il pulsante di accensione è attivato. Disattivare sempre l'interruttore quando non si utilizza l'apparecchio.
NOTA: Quando si intende caricare più dispositivi USB di seguito, prima di iniziare a caricare il dispositivo successivo, attendere circa 10 secondi dopo che la carica del dispositivo precedente è stata completata.
Il portabatteria (con la batteria) e la batteria BL1055B possono funzionare come alimentatori esterni per dispositivi USB.
- Aprire lo sportellino e collegare un cavo USB (non in dotazione) alla porta USB. Quindi, collegare l'altra estremità del cavo al dispositivo.
- Avviare la carica:
— Quando si utilizza il portabatteria (con la batteria), premere e tenere premuto il pulsante di accensione fino a quando l'indicatore del livello di potenza si illumina. La batteria eroga 5 V in CC, 2,4 A.
Portabatteria (con batteria)
▶ Fig.13: 1. Pulsante di accensione 2. Porta USB
— Quando si utilizza la batteria BL1055B, premere il pulsante di accensione. La batteria eroga 5 V in CC, 1,5 A.
Batteria BL1055B
▶ Fig.14: 1. Pulsante di accensione 2. Porta USB
MANUTENZIONE
ATTENZIONE: Prima di tentare di eseguire interventi di ispezione o manutenzione, accertarsi sempre che la maglia baselayer sia spenta e che la cartuccia della batteria sia stata rimossa.
ATTENZIONE: Qualora la maglia baselayer non si accenda o si rilevi un qualsiasi guasto con una cartuccia della batteria completamente carica, pulire i terminali del portabatteria e della cartuccia della batteria. Qualora la maglia baselayer continui a non funzionare correttamente, interrompere l'utilizzo della maglia baselayer e contattare il nostro centro di assistenza autorizzato.
AVVISO: Non utilizzare mai benzina, benzene, solventi, alcol o altre sostanze simili. In caso contrario, si potrebbero causare scolorimenti, deformazioni o crepe.
Per preservare la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altro intervento di manutenzione e di regolazione devono essere eseguiti da un centro di assistenza autorizzato Makita, utilizzando sempre ricambi Makita.
Pulizia della maglia baselayer
- Prima del lavaggio, staccare la batteria e il porta-batteria dalla maglia baselayer.
- Seguire le istruzioni sull'etichetta.
- Non lavare la maglia baselayer insieme ad altri indumenti. In caso contrario, il colore potrebbe stingere o macchiare.
- Utilizzare un sacchetto in retina per bucato, quando si intende utilizzare una lavatrice.
• Non utilizzare ammorbidenti. - Utilizzare solo detergente neutro.
- Dopo il lavaggio, estrarre immediatamente la maglia baselayer dalla lavatrice.
- Prima del lavaggio, accertarsi di inserire lo spinotto all'interno della tasca per la batteria e chiudere la chiusura lampo.
ACCESSORI OPZIONALI
ATTENZIONE: Questi accessori o componenti aggiuntivi sono consigliati per l'uso con l'u-tensile Makita specificato nel presente manuale. L'impiego di altri accessori o componenti aggiuntivi può costituire un rischio di lesioni alle persone. Utilizzare gli accessori o i componenti aggiuntivi solo per il loro scopo prefissato.
Per ottenere ulteriori dettagli relativamente a questi accessori, rivolgersi a un centro di assistenza Makita.
- Portabatteria
- Batteria e caricabatterie originali Makita
NOTA: Alcuni articoli nell'elenco potrebbero essere inclusi nell'imballaggio dell'utensile come accessori standard. Tali articoli potrebbero variare da nazione a nazione.
ISTRUZIONI AGGIUNTIVE
PER IL MODELLO
BL1055B
Specifica in base alla nazione
Dati tecnici
| Tensione e capacità nominali (batteria interna) | CC 10,8 V (16,75 Ah) |
| Tempo di carica 5 V/1,0 A: 14 ore5 V/1,5 A: 12 ore5 V/2,4 A: 10 ore | |
Questa batteria può venire utilizzata per i seguenti modelli Makita di giacche e giubbotti ventilati, non-ché di giacche, giubbotti, coperte e maglie baselayer riscaldati.
▶ Fig.15
| Gruppo Modello | |
| A Giacca/giubbotto ventilati:DFV210, DFJ206, DFJ207, DFJ210, DFJ211,DFJ212, DFJ213, DFJ214, DFJ216, DFJ304,DFJ305, DFJ310, DFJ311, DFJ405, DFJ407,DFJ410, DFJ411, DFJ416Giacca/giubbotto/coperta riscaldati:CV102D, DCV202, CJ105D, CJ106D, DCJ205,DCJ206, CB100D, DCB200 | |
| B Giacca/giubbotto ventilati:DFJ212A, DFJ213A, DFJ214A, DFJ216A,DFJ312A, DFJ416A, DFV210A, DFV214A,DFV215AMaglia baselayer riscaldata:DCX200, DCX201 |
