Toote tüüp	Akuhekilõikur
Mark	Husqvarna
Mudel	215iHD45
Toiteallikas	Liitium-ioon aku 36 V
Ühilduv aku	BLi10, BLi20, 40-B70, 40-B140
Laba pikkus	45 cm
Kaal (ilma akuta)	2,9 kg
Tagatud helivõimsuse tase	92 dB(A)
Mootori tüüp	BLDC (harjadeta)
SavE funktsioon	Jah, energiasäästurežiim
Automaatne väljalülitus	Pärast 180 sekundit tegevusetust
Ühilduv laadija	QC80, 40-C80
Kasutustemperatuur	-10 °C kuni 40 °C
Laadimistemperatuur	5 °C kuni 40 °C
Hooldus	Puhastage kuiva lapiga; kontrollige labasid regulaarselt
Ohutus	Päästiku blokeering, labakaitse, hädapeatamine
Soovitatav kaitsevarustus	Prillid, kindad, turvajalatsid
Varuosad	Saadaval volitatud edasimüüjate juures
Parandatavus	Soovitatav professionaalne hooldus
Garantii	Konsulteerige käsiraamatu või edasimüüjaga

Korduma kippuvad küsimused - 215iHD45 HUSQVARNA

Kuidas käivitada Husqvarna 215iHD45 hekilõikurit?

Vajutage sisse/välja nuppu, kuni roheline LED süttib, seejärel vajutage päästikulukku ja toitelülitit. Laba hakkab pöörlema.

Kuidas hekilõikurit peatada?

Vabastage toitelüliti, seejärel vajutage sisse/välja nuppu, kuni LED kustub. Eemaldage aku, et vältida juhuslikku käivitumist.

Kuidas akut laadida?

Ühendage laadija seinakontakti, sisestage aku laadijasse. LED näitab edenemist. Laadige ainult temperatuuril 5 °C kuni 40 °C.

Kui kaua aku kestab?

Aku tööaeg sõltub kasutatavast akust ja lõiketingimustest. Kasutage energiasäästu režiimi SavE.

Kuidas vahetada hekilõikuri laba?

Veenduge, et seade on välja lülitatud ja aku eemaldatud. Keerake kinnitus lahti, eemaldage vana laba, paigaldage uus ja pingutage korralikult. Üksikasjade jaoks vaadake käsiraamatut.

Millist kaitsevarustust kanda?

Kandke alati kaitseprille, kindaid, libisemiskindlaid jalatseid ja pikki pükse. Vajadusel kasutage mürasummutuskõrvaklappe.

Kuidas hekilõikurit puhastada?

Puhastage pärast iga kasutamist kuiva lapiga. Ärge kasutage vett. Puhastage ventilatsiooniavad ülekuumenemise vältimiseks.

Mida teha, kui vea-LED vilgub?

See võib viidata ülekoormusele, temperatuuri erinevusele või tühjale akule. Laske seadmel jahtuda või laadige akut. Kui probleem püsib, võtke ühendust volitatud töökojaga.

Kas hekilõikurit saab vihma käes kasutada?

Ei, ärge kunagi jätke seadet vihma või niiskuse kätte. Kasutage seda ainult kuiva ilmaga elektriliste riskide vältimiseks.

Kust leida varuosi?

Varuosad on saadaval volitatud Husqvarna edasimüüjate juures. Ohutuse tagamiseks kasutage ainult originaalosi.

KASUTUSJUHEND 215iHD45 HUSQVARNA

Transportimine, hoiulepanek ja utiliseerimine....134

Tehnilised andmed.... 135

Lisatarvikud....136

Vastavusdeklaratsioon....137

Lisa 454

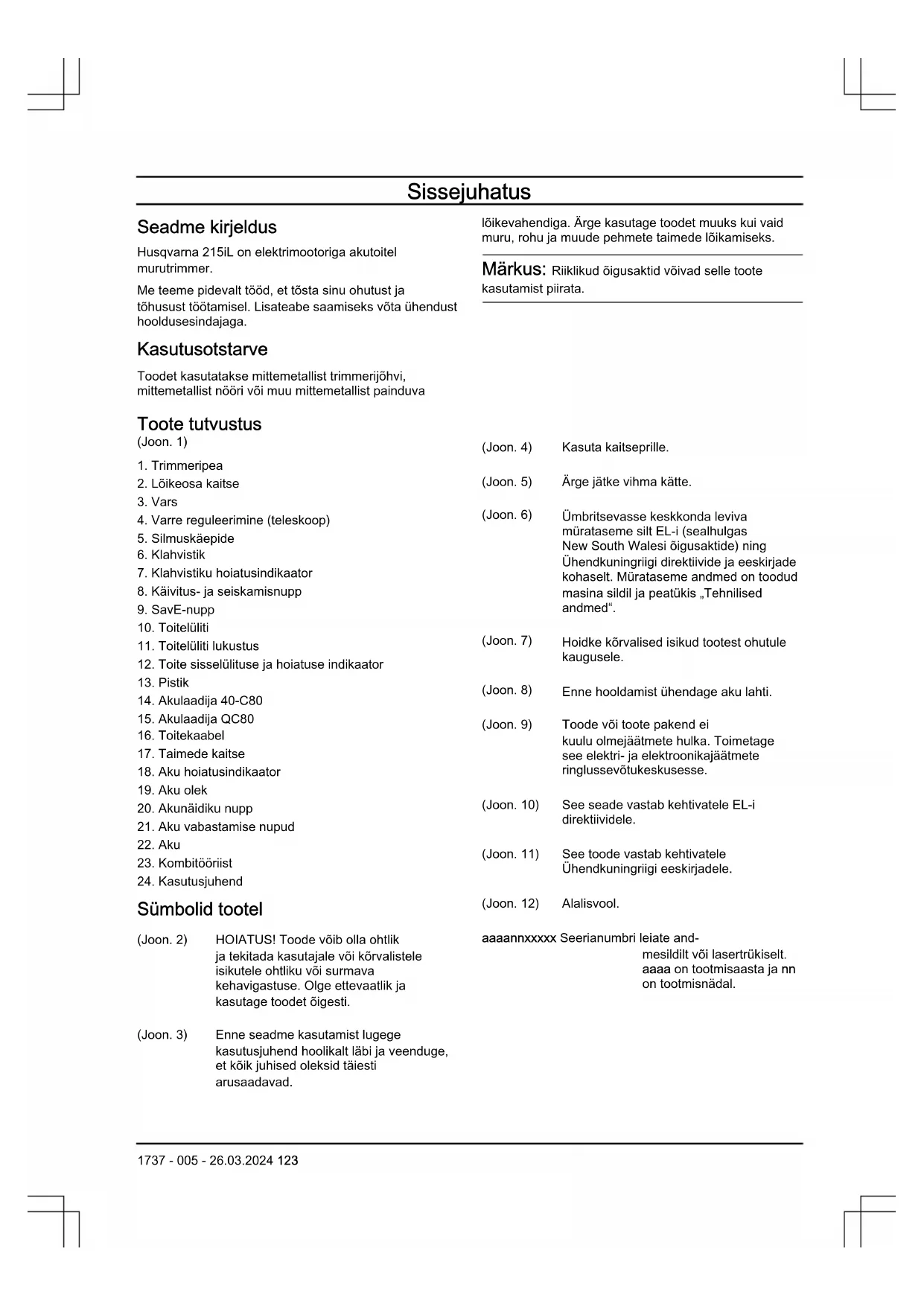

Sissejuhatus

Seadme kirjeldus

Husqvarna 215iL on elektrimootoriga akutoitel murutrimmer.

Me teeme pidevalt tööd, et tösta sinu ohutust ja töhusust töötamisel. Lisateabe saamiseks võta ühendust hooldusesindajaga.

lõikevahendiga. Ärge kasutage toodet muuks kui vaid muru, rohu ja muude pehmete taimede lõikamiseks.

Märkus: Riiklikud öigusaktid vöivad selle toote kasutamist piirata.

Kasutusotstarve

Toodet kasutatakse mittemetallist trimmerijöhvi, mittemetallist nööri või muu mittemetallist painduva

Toote tutvustus

(Joon. 1)

1. Trimmeripea
2. Lõikeosa kaitse
3. Vars
4. Varre reguleerimine (teleskoop)
5. Silmuskäepide
6. Klahvistik
7. Klahvistiku hoiatusindikaator
8. Käivitus- ja seiskamisnupp

9. SavE-nupp

10. Toitelüliti

11. Toitelüliti lukustus

12. Toite sisselülituse ja hoiatuse indikaator

13. Pistik

14. Akulaadija 40-C80

15. Akulaadija QC80

16. Toitekaabel

17. Taimede kaitse

18. Aku hoiatusindikaator

19. Aku olek

20. Akunäidiku nupp

21. Aku vabastamise nupud

22. Aku

23. Kombitööriist

24. Kasutusjuhend

(Joon. 4) Kasuta kaitseprille.

(Joon. 6) Ümbritsevasse keskkonda leviva mürataseme silt EL-i (sealhulgas New South Walesi õigusaktide) ning Ühendkuningriigi direktiivide ja eeskirjade kohaselt. Mürataseme andmed on toodud masina sildil ja peatükis „Tehnilised andmed“.

(Joon. 7) Hoidke kõrvalised isikud tootest ohutule kaugusele.

(Joon. 8) Enne hooldamist ühendage aku lahti.

(Joon. 9) Toode või toote pakend ei kuulu olmejäätmete hulka. Toimetage see elektri- ja elektroonikajäätmete ringlussevõtukeskusesse.

(Joon. 10) See seade vastab kehtivatele EL-i direktiividele.

(Joon. 11) See toode vastab kehtivatele Ühendkuningriigi eeskirjadele.

(Joon. 2) HOIATUS! Toode võib olla ohtlik ja tekitada kasutajale või kõrvalistele isikutele ohtliku või surmava kehavigastuse. Olge ettevaatlik ja kasutage toodet õigesti.

aaaannxxxxx Seerianumbri leiate and- mesildilt või lasertrükiselt. aaaa on tootmisaasta ja nn on tootmisnädal.

(Joon. 3) Enne seadme kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et köik juhised oleksid täiesti arusaadavad.

Akul ja/või akulaadijal olevad sümbolid.

Toimetage seade elektri- ja elektroonikajäätmete ringlussevõtukeskusesse. (Kehtib vaid Euroopas)

(Joon. 13) Törkekindel trafo.

(Joon. 14) Kasutage ja hoiustage akulaadijat ainult siseruumides.

(Joon. 15) Topeltisolatsioon.

Toote kahjustused

Me ei vastuta meie tootele tekitatud kahjude eest, kui:

• toodet on valesti parandatud;
- toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva önnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutusalased märkused elektritööriistade kohta

HOIATUS: Lugege köik ohutusalased hoiatused ja köik juhised läbi. Hoiatuste ja juhiste eiramine vöib pöhjustada elektrilöögi, tulekahju ja/vöi raskeid vigastusi.

Märkus: Hoidke köik ohutusalased märkused ja juhised edasiseks kasutamiseks alles. Märkustes kasutatud elektritööriista möiste tähistab vörgutoitel (juhtmega) elektritööriista vöi akutoitel (juhtmeta) elektritööriista.

Käivitamiseelne kontroll

• Eemaldage alati aku, et seade juhuslikult ei käivituks. Enne seadme hooldamist tuleb aku alati eemaldada.

• Enne seadme kasutamist ning pärast löögi saamist tuleb kontrollida kulumis- ja kahjustusjälgi ning seadet vajadusel remontida.

• Vaadake üle tööpiirkond. Körvaldage köik lahtised esemed, nagu kivid, klaasikillud, naelad, traadid, nöör ja muu taoline, mis vöivad välja paiskuda vöi lõikurisse vöi lõikuri piirdesse kinni jääda.

• Kontrollige, ega mootor pole määrdunud või mõranenud. Eemaldage mootorist harja abil muru ja lehed. Vajaduse korral tuleb kanda kindaid.
• Kontrollige, et trimmeripea oleks täielikult trimmeri külge kinnitatud.
• Kontrollige, et seade oleks töökorras. Kontrollige, et köik mutrid ja kruvid oleksid korralikult pingutatud.
• Kontrollige trimmeripead ja kaitsekatet kahjustuste ja mõrade osas. Kui on näha pragusid või vigastusi, vahetage trimmeripea ja kaitsekate välja. Kasutage ettenähtud lõikeosa kaitsekatet. Vt peatükki Tehnilised andmed.
• Seadme kasutaja peab veenduma, et inimesed ja loomad oleksid seadmega töötamise ajal vähemalt 15 meetri kaugusel. Kui samas kohas töötab mitu kasutajat, peab nende ohutusvahemaa olema vähemalt 15 meetrit.
• Enne kasutamist tehke seadmele üldine ülevaatus. Järgige hooldusskeemi.
• Kasutamist võivad piirata riiklikud või kohalikud seadused. Järgige kõiki määrusi.

Tööala ohutus

- Hoidke tööala puhas ja tagage hea valgustatus. Segamini või hämarad alad on önnetusealtid.

- Ärge kasutage elektritööriistu plahvatusohtlikus keskkonnas, näiteks tuleohtlike vedelike, gaaside või tolmu läheduses. Elektritööriistad võivad tekitada sädemeid, mis võivad tolmu või gaasid süüdata.

- Hoidke elektritööriista kasutamise ajal lapsed ja körvalseisjad tööalast eemal. Tähelepanu hajumine vöib pöhjustada kontrolli kaotamist.

Elektriohutus

- Elektritööriista pistikud peavad sobima pistikupessa. Ärge muutke pistikut mis tahes viisil. Ärge kasutage maandusega elektritööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.

• Väldi kehalist kokkupuudet maandatud pindadega (nt torud, radiaatorid, elektripliidid ja külmikud). Keha maandamise korral on elektrilöögi oht suurem.
• Vältige elektritööriistade kokkupuudet vihma ja märgade tingimustega. Tööriista pääsenud vesi suurendab elektrilöögi saamise ohtu.
• Kasutage juhet õigesti. Ära kunagi kasuta juhet elektritööriista kandmiseks, tömbamiseks või pistikupesast eemaldamiseks. Kaitske juhet kuumuse, öli, teravate servade ja liikuvate osade eest. Kahjustatud või sõlmes juhe suurendab elektrilöögi ohtu.
• Elektritööriistaga öues töötamisel kasuta välistingimustes kasutamiseks sobivat pikendusjuhet. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
• Kui elektritööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitsmega (RCD) kaitstud toidet. RCD kasutamine vähendab elektrilöögi ohtu.

Inimeste kaitsmine

• Olge elektritööriista kasutamisel tähelepanelik, jälgige oma tegevust ja kasutage tervet möistust. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus elektritööriistade kasutamise ajal võib lõppeda tõsiste kehavigastustega.
• Kasutage isikukaitsevahendeid. Kasutage alati kaitseprille. Asjakohastes tingimustes kaitsevahendite (nt tolmumask, mittelibisevad turvajalatsid, kiiver või kõrvaklapid) kasutamine vähendab kehavigastuste ohtu.
• Vältige soovimatut käivitumist. Enne seadme ühendamist toiteallika või akuga, üles tõstmist või kandmist veenduge, et lüliti on väljalülitatud asendis. Kui kannate elektritööriistu nii, et teie sörm on toitelülitil, või pingestate lülitiga varustatud elektritööriistu, võib see löppeda önnetusega.
• Eemaldage enne elektritööriista sisselülitamist köik reguleerimis- ja mutrivötmed. Elektritööriista pöörleva osa külge jäetud mutri- vm vöti vöib pöhjustada kehavigastusi.
• Ärge kūünitage liiga kaugele. Säilitage kogu aeg kindel jalgealune ja tasakaal. See annab ootamatutes olukordades parema kontrolli elektritööriista üle.
• Kandke nõuetekohaseid riideid. Ärge kandke lahtiseid rõivaid ega ehteid. Hoidke juuksed ja rõivad liikuvatest osadest eemal. Lahtised rõivad, ehted või pikad juuksed võivad liikuvate osade vahele kinni jääda.
• Kui seadmetel on ühendus tolmueemaldus- ja kogumisseadmete jaoks, veenduge, et need on ühendatud ja neid kasutatakse öigesti. Tolmukogumise kasutamise abil saab vähendada tolmuga seotud ohte.
• Ärge muutuge tööriistade sagedasest kasutusest hooletuks ja ärge ignoreerige tööriistade ohutu

kasutamise põhimõtteid. Hooletu tegevus võib ka murdosa sekundi jooksul põhjustada tõsiseid kehavigastusi.

- Sõltuvalt tööriista kasutusviisist võib mootortööriista kasutamise ajal tekkiv vibratsioon seadme dokumentatsioonis esitatud koguväärtusest erineda. Kasutajad peaksid välja selgitama isikukaitsemeetmed, mis põhinevad eeldatavatel tegelikel töötingimustel (arvestada tuleb töötsükli kõiki etappe – lisaks täisvõimsusega töötamisele loeb ka see aeg, mil seade on välja lülitatud, ja see aeg, kui seade töötab tühikäigul).

Elektritööriista kasutamine ja hooldamine

• Ärge suruge elektritööriista jõuga. Kasutage rakenduse jaoks asjakohast elektritööriista. Öige elektritööriist teeb töö ära paremini, ohutumalt ja ettenähtud kiirusel.
• Ärge kasutage elektritööriista, kui lüliti vajutamisel ei lülitu seade sisse ega välja. Mis tahes elektritööriist, mida pole võimalik juhtida, on ohtlik ja tuleb viivitamatult parandada.
• Enne elektritööriista reguleerimist, tarvikute vahetamist või hoiulepanekut eemalda pistik toiteallikast ja/või eemalda elektritööriista küljest aku, kui see on eemaldatav. Taolised ennetavad ohutusmeetmed vähendavad elektritööriista tahtmatu käivitamise ohtu.
• Hoidke elektritööriistu, mida te parasjagu ei kasuta, lastele kättesaamatus kohas ja ärge lubage elektritööriista kasutada isikutel, kes ei oska seda kasutada või pole neid juhiseid läbi lugenud. Elektritööriistad on koolitamata kasutajate käes ohtlikud.
• Elektritööriistu ja tarvikuid tuleb hooldada. Kontrollige liikuvate osade joondust ja kinnitusi, osade purunemist või muid tööriista kasutamist möjutada võivaid tegureid. Kahjustuse korral laske elektritööriist enne kasutamist remontida. Paljude önnetuste põhjuseks on halvasti hooldatud elektritööriistad.
• Hoidke lõikevahendid teravad ja puhtad. Nõuetekohaselt hooldatud teravate lõikeservadega lõikevahendite kinnikiilumise tõenäosus on väiksem ja neid on hõlpsam juhtida.
• Järgige elektritööriista, tarvikute, tööriistaotsikute jm kasutamisel neid juhiseid ning arvestage töötingimuste ja -ülesandega. Elektritööriista kasutamine muuks kui ettenähtud otstarbeks vöib pöhjustada ohtliku olukorra.
• Hoidke käepidemed ja haardepinnad kuivad, puhtad ning öli- ja määrdevabad. Libedate käepidemete ja haardepindade korral ei ole ootamatutes olukordades võimalik tööriista ohutult käsitseda ja juhtida.

Akutööriistade kasutamine ja hooldamine

- Kasutage laadimiseks ainult tootja soovitatud laadijat. Ühte tüüpi aku laadimiseks sobiv laadija

võib koos teist tüüpi akuga kasutades tuleohtu põhjustada.

• Kasutage toodetega vaid spetsiaalselt neile loodud akusid. Teisi akukogumeid kasutades riskite vigastuste ja tulekahjuga.
• Kui aku pole hetkel kasutuses, hoidke seda eemal teistest metallesemetest (nt kirjaklambrid, mündid, võtmed, naelad, kruvid vms väiksed metallesemed), mis võiksid akuklemme omavahel ühendada. Akuklemmide lühistamine võib põhjustada põletushaavu või tulekahju.
• Väärkasutamise korral vöib akust vedelikku lekkida; vältige kokkupuudet. Kokkupuute korral loputage kannatada saanud kohta veega. Kui vedelik satub silma, loputage silma veega ja pöörduge arsti poole. Akust lekkinud vedelik vöib pöhjustada ärritust vöi põletushaavu.
• Ärge kasutage defektset või muudetud akut või tööriista. Kahjustatud või muudetud akud võivad käituda ettearvamatult ning põhjustada tule-, plahvatus- või vigastusohtu.
• Ärge laske akul või tööriistal puutuda kokku tulega või liiga kõrgete temperatuuridega. Kokkupuude üle 130 °C temperatuuriga võib põhjustada plahvatuse.
• Järgige kõiki laadimisjuhiseid ja ärge vahetage akut või tööriista temperatuuril, mis jääb väljapoole juhistes kirjeldatud temperatuurivahemikku. Aku laadimine valesti või väljaspool selleks ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tuleohtu.

Hooldus

• Laske elektritööriista hooldada vastava väljaõppega remontijal, kes tohib kasutada ainult identseid asendusosi. See tagab elektritööriista ohutuse säillimise.
• Ärge kunagi hooldage kahjustatud akusid. Akusid võivad hooldada üksnes tootja või volitatud teenusepakkujad.

Tegutsege alati tervet möistust arvestades.

Kõiki olukordi, mis võivad seadme käitamisel ette tulla, ei ole võimalik kirjeldada. Olge alati ettevaatlik ja kasutage tervet mõistust. Vältige olukordi, millega te ei pruugi toime tulla. Kui te pärast selle juhendi läbilugemist tunnete veel ebakindlust, küsige enne jätkamist nõu asjatundjalt.

HOIATUS: Ärge laske lapsi seadme lähedale ega seadet kasutada! Et seadet on lihtne käivitada, võivad lapsed selle käivitada, kui neid piisavalt ei jälgita. See tähendab raskete vigastuste tekke ohtu. Sellepärast tuleb seadmelt eemaldada aku, kui seade jääb valveta.

Üldised ohutuseeskirjad

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Eemaldage alati aku, et seade juhuslikult ei käivituks.
• Toode on ohtlik, kui kasutate seda valesti või ettevaatamatult. Toode võib tekitada kasutajale või teistele raske või surmava kehavigastuse.
• Ärge kasutage seadet, kui selle algseid tehnilisi näitajaid on muudetud. Ärge muutke seadme ühtki osa ilma tootja heakskiiduta. Kasutage ainult tootja heaks kiidetud osi. Vale hooldamise tagajärjeks võib olla kehavigastus või surm.
• Kontrollige seadet enne kasutamist. Vt jaotist Käivitamiseelne kontroll Ik 124 ja Enne toote kasutamist Ik 130. Ärge kasutage toodet, mis on kahjustatud või mis ei tööta korralikult. Järgige seadet kontrollides ja hooldades seadme kasutusjuhendi nõudeid.
• Lapsi tuleb jälgida, et nad tootega ei mängiks. Ärge kunagi lubage seadet ega akut kasutada või hooldada lastel ega teistel isikutel, kes pole seadme ja/või aku kasutamise koolitust saanud. Kohalike öigusaktidega võidakse piirata kasutaja vanust.
• Hoidke seadet lukustatud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud.
• Hoidke seadet lastele kättesaamatus kohas.
• Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata. Kasutage alati originaaltarvikuid. Lubamatud muudatused ja varuosad võivad põhjustada kasutaja ja teiste isikute raskeid või isegi eluohtlikke kehavigastusi.

Märkus: Kasutamist võivad piirata riiklikud või kohalikud määrused. Järgige kõiki määrusi.

Ohutusjuhised kasutamisel

HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

• Ärge kasutage masinat halva ilmaga (eelkõige äikesetormi ajal). See vähendab pikselöögi ohtu.
• Kontrollige põhjalikult, kas masina kasutuskohas on elusloodust. Masin võib töötades elusloodust kahjustada.
• Kontrollige hoolikalt masina kasutuskohta ning eemaldage sealt köik kivid, oksad, traadid, kondid ja muud võõrkehad. Ōhku paiskuvad esemed võivad põhjustada kehavigastusi.

• Enne masina kasutamist kontrollige alati visuaalselt, et lõiketera ja selle koost ei oleks kahjustatud. Kahjustatud osad suurendavad vigastuste ohtu.

• Hoidke kaitsmed paigaldatuna. Kaitsmed peavad olema töökorras ja õigesti paigaldatud. Kaitse, mis on lahti tulnud, kahjustunud või ei tööta korralikult, võib tekitada kehavigastusi.

• Hoidke köik jahutusöhu sisselaskeavad prahist puhtad. Blokeeritud öhu sisselaskeavad ja praht vöivad pöhjustada ülekuumenemist vöi tuleohtu.
• Kandke alati kaitseprille ja kuulmiskaitset. Sobivad kaitsevahendid vähendavad kehavigastusi.
• Kandke masina kasutamisel alati libisemiskindlaid kaitsejalatseid. Ärge kasutage masinat paljajalu või lahtiste sandaalidega. See vähendab liikuva lõiketeraga kokkupuutel jalalabade vigastuste ohtu.
• Kandke alati rõivaid, näiteks pükse, mis katavad masina kasutamise ajal kasutaja jalad. Kokkupuude liikuva lõiketera või jõhviga võib tekitada vigastusi.
• Hoidke kõrvalised isikud masinaga töötamise ajal eemale. Paiskuv praht võib tekitada raskeid kehavigastusi.
• Ärge kasutage masinat vöökohast körgemal. See aitab vältida tahtmatut kokkupuudet löiketeraga ja tagab teile ootamatutes olukordades masina üle parema kontrolli.
• Kasutage masinat märjas rohus ettevaatlikult. Köndige ja ärge kunagi jookske. See vähendab libisemis- ja kukkumisohtu, mis vöib löppeda kehavigastusega.
• Ärge kasutage masinat liiga järskudel kallakutel. See vähendab kontrolli kaotamise ning libisemis- ja kukkumisohtu, mis võib lõppeda kehavigastusega.
• Kallakul töötades tagage alati kindel asend, töötage masinaga risti üle kallaku, mitte otse üles või alla, ning olge suuna muutmisel äärmiselt ettevaatlik. See vähendab kontrolli kaotamise ning libisemis- ja kukkumisohtu, mis võib löppeda kehavigastusega.
• Hoidke köik toitejuhtmed ja -kaablid lõikealast eemale. Hekis või põõsas olev toitejuhe või -kaabel võib jääda varjatuks ning jõhv või lõiketera võib seda kogemata lõigata või kahjustada.
• Hoidke köik kehaosad trimmeri liikuvast löiketerast vöi jöhvist eemale. Ärge eemaldage materjali masinast enne, kui see on toiteallikast lahti ühendatud. Trimmeri liikuv löiketera vöi jöhv vöib tekitada raskeid kehavigastusi.
• Kandke masinat nii, et masin on välja lülitatud ja kehast eemal. Masina öige käsitsemine vähendab trimmeri liikuva löiketera või jõhviga juhusliku kokkupuute tõenäosust.
• Kasutage asenduseks ainult tootja ettenähtud lõikepäid ja trimmeri lõiketeri või jõhve. Ärge asendage trimmeri lõiketera või jõhvi metalltraatide ega -teradega. Valed varuosad võivad põhjustada kontrolli kaotamise, purunemise ja vigastuse.

Isikukaitsevahendid

HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

- Seadmega töötamisel tuleb kasutada ettenähtud isikukaitsevarustust. Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. Öige varustuse valimiseks pöörduge edasimüuja poole.

• Kanna heakskiidetud körvaklappe.

(Joon. 17)

- Kanna heakskiidetud kaitseprille. Näokaitsme kasutamisel tuleb lisaks kasutada heakskiidetud kaitseprille. Heakskiidetud kaitseprillide all möeldakse selliseid prille, mis vastavad standardile ANSI Z87.1 USA-s või EN 166 Euroopa Liidu riikides.

(Joon. 18)

- Vajaduse korral kandke kindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades. (Joon. 19)

- Kandke terasest varbakatete ja libisemist takistavate taldadega kaitsesaapaid.

(Joon. 20)

- Kandke vastupidavast materjalist riideid. Kandke alati pikki raskeid pükse ja pikki varrukaid. Hoiduge liiga avaratest röivastest, mis vöivad okstesse takerduda. Ärge kandke ehteid, lühikesi pükse ega sandaale. Ärge kasutage seadet paljajalu. Kinnitage juuksed ohutult ölgadest körgemale.

- Hoia esmaabikomplekti kättesaadavas kohas.

(Joon. 21)

Toote ohutusseadised

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

Selles alalõigus kirjeldatakse masina turvavarustust, selle otstarvet ning kuidas läbi viia kontrolle ja hooldust, tagamaks masina nõuetekohane töö. Vaadake pealkirja all olevaid juhiseid, Sissejuhatus Ik 123 et teada saada, kus need osad teie tootel asuvad.

Kui seadet ei hooldata õigesti ja korrapäraselt ning seadet ei paranda asjatundja, võib seadme tööiga lüheneda ja tekkida õnnetuste oht. Kui vajate täiendavat infot, pöörduge lähimasse teenindusse.

HOIATUS: Ärge kunagi kasutage toodet, mille turvavarustus on kahjustatud. Ohutusvarustust tuleb käesolevas lõigus toodud eeskirjade kohaselt hooldada ja kontrollida. Kui seade ei vasta ohutusnõuetele, laske see parandada hooldustöökojas.

ETTEVAATUST: Seadme hooldus ja parandamine nõuab eraldi väljaõpet. Eriti oluline on see seadme ohutusvarustuse puhul. Kui seade ei vasta allpool toodud nõuetele, viige see hoolduspunkti. Meie toodetele on tagatud professionaalne hooldus ja parandus. Kui seadme edasimüüja ei tegele hooldusega, paluge tal juhatada teid lähimasse hoolduspunkti.

Klahvistiku kontrollimine

1. Vajutage käivitus- ja seiskamisnuppu (A) ja hoidke seda allavajutatuna. (Joon. 22)

a) Seade on sisse lülitatud siis, kui LED-tuli (B) süttib.

b) Seade on välja lülitatud siis, kui LED-tuli (B) kustub.

1. Hoiatusindikaatori (C) süttimise või vilkumise korral vt Klahvistik Ik 133.

Toitelüliti lukustuse kontrollimine

Toitelüliti lukustusfunktsioon väldib seadme juhuslikku käivitamist. Kui lükkate toitelüliti luku (A) alla, vabaneb toitelüliti (B). Käepidemest lahti laskmise korral naasevad nii toitelüliti kui ka toitelüliti lukustus algasendisse. (Joon. 23)

1. Jälgige, et toitelüliti oleks lüliti lukustuse algasendis lukustatud. (Joon. 24)
2. Vajutage toitelülitit ja veenduge, et vabastamise korral liiguks see tagasi algasendisse. (Joon. 25)
3. Veenduge, et toitelüliti ja toitelüliti lukustus liiguksid takistamatult ning tagastusvedru töötaks öigesti. (Joon. 26)
4. Käivitage seade. Vt jaotist Toote käivitamine Ik 131.
5. Rakendage täispöörded.
6. Vabastage toitelüliti ja veenduge, et lõikeosa peatuks täielikult.

Lõikeosa kaitsme kontrollimine

HOIATUS: Ärge kasutage lõikeosa ilma heakskiidetud ja õigesti kinnitatud lõikeosa kaitsmeta. Kasutage alati lõikeosa kaitset, mis on ette nähtud just selle lõikeosa jaoks, mida te kasutate, vt Tehnilised andmed Ik 135. Vale või vigane lõikeosa kaitse võib põhjustada raskeid kehavigastusi.

Lõikeosa kaitse takistab esemete paiskumist seadmekasutaja suunas. Samuti aitab see ära hoida kehavigastusi, mida võib tekitada lõikeosa puudutamine.

1. Seisake mootor.

2. Otsige kahjustusi, näiteks pragusid.

3. Kui lõikeosa kaitse on kahjustunud, vahetage see välja.

Lõikeosa

• tagada seadme maksimaalne jõudlus;
• pikendada lõikeosa tööiga.

HOIATUS: Lõikeosa tohib kasutada ainult koos selleks ette nähtud kaitsekattega! Juhiseid vt jaotisest Tehnilised andmed lk 135. Lõikeosa kasutusjuhendist leiate teavet trimmerijõhvi õige paigaldamise ja õige läbimõõduga trimmerijõhvi valimise kohta.

HOIATUS: Kahjustatud lõikeosa võib suurendada õnnetuste ohtu.

HOIATUS: Enne lõikeosa kallal töötamist lülitage alati välja mootor. Pärast gaasi vabastamist pöörleb see edasi. Veenduge, et lõikeosa oleks täielikult seiskunud ja ühendage süüteküünla kate enne töö alustamist süüteküünla küljest lahti.

Trimmeripea

HOIATUS: Kahjuliku vibratsiooni ärahoidmiseks veenduge alati, et trimmijõhv oleks keritud trumlile ühtlaselt ja tugevalt.

(Joon. 27)

• Kasutage ainult soovitatud trimmipäid ja -jöhve.
• Kasutage ainult soovitatud lõikeosa.
• Väiksemad seadmed nõuavad väiksemaid trimmipäid ja vastupidi.
• Tähtis on jõhvi pikkus. Sama läbimõõduga pikem jõhv nõuab võimsamat mootorit kui lühike jõhv.
• Kontrollige, et trimmerikaitse peal asetsev nuga ei oleks kahjustatud ega kadunud. Nuga lõikab trimmijõhvi, et selle pikkus oleks õige.
• Trimmijõhvi tööea pikendamiseks leotage seda enne kasutamist paar päeva vees.

Aku ohutus

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

- Kasutage ainult BLi seeria ja 40-B seeria akusid. Üksikasjade saamiseks vt jaotist Tehnilised andmed Ik 135. Aku on kodeeritud.

• Kasutage Husqvarna toodete vooluallikana üksnes taaslaetavaid BLi seeria ja 40-B seeria akusid. Kehavigastuse vältimiseks ärge kasutage akut muude seadmete toiteallikana.
• Elektrilöögioht. Ärge ühendage akuklemme vötmete, müntide, kruvide või muude metallesemetega. See võib tekitada akus lühise.
• Ärge kasutage mittelaetavaid akusid.
• Ärge asetage esemeid aku öhuavade sisse ja ette.
• Vältige aku kokkupuudet otsese päikesevalguse, kuumuse ja lahtise leegiga. Aku võib põhjustada põletusi ja/või keemilisi põletusi.
• Vältige aku kokkupuudet vihma ja märja keskkonnaga.
• Vältige aku kokkupuudet mikrolainete ja körgsurvega.
• Ärge demonteerige ega löhkuge akut.
• Aku lekke korral vältige vedeliku kokkupuudet keha ja silmadega. Kui vedelik satub kehale, puhastage kokkupuutunud ala rohke veega ja seebiga ning seejärel pöörduge arsti poole. Kui vedelik satub silma, ärge hõõruge silmi, vaid loputage neid veega vähemalt 15 minutit ja pöörduge arsti poole.
• Kasutage akut keskkonnas, mille temperatuur jääb vahemikku -10...40 °C.
• Ärge puhastage akut või akulaadijat veega. Vt jaotist Seadme, aku ja akulaadija puhastamine Ik 133.
• Ärge kasutage defektset või kahjustatud akut.
• Hoiustage akusid eemal metallesemetest (nt naelad, kruvid, ehted).
  • Hoidke aku eemal lastest.

Akulaadija ohutus

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Ohutuseeskirjade eiramine võib kaasa tuua elektrilöögi või lühise.
• Kasutage ainult seadme tarnekomplekti kuuluvat akulaadijat. BLi Seeria ja 40-B seeria asendusakude laadimiseks kasutage ainult QC80 seeria ja 40-C80 laadijaid.
• Ärge püüdke akulaadijat lahti monteerida.
• Ärge kunagi kasutage defektset või kahjustunud akulaadijat.

• Ärge töstke akulaadijat toitejuhtmest hoides. Akulaadija vörgupistikupesast lahutamiseks tömmake pistikut. Ärge tömmake toitejuhet.

• Vältige juhtmete ja pikendusjuhtmete kokkupuudet vee, öli ja teravate servadega. Jälgige, et juhe ei jääks uste, väravate jms vahele.

• Ärge kasutage akulaadijat tuleohtlike või korrosiooni tekitavate materjalide läheduses. Veenduge, et akulaadija poleks kinni kaetud. Suitsu või tule tekke korral eemaldage pistik akulaadijast.
• Laadige akut ainult hea öhuvahetusega siseruumis ja päikesevalguse eest kaitstuna. Ärge laadige akut öues. Ärge laadige akut märjas keskkonnas.
• Kasutage akulaadijat keskkonnas, mille temperatuur jääb vahemikku 5...40 °C. Kasutage laadijat hästi ventileeritavas, kuivas ja tolmuvabas keskkonnas.
• Ärge asetage esemeid akulaadija jahutusavade sisse ja ette.
• Ärge kunagi ühendage akulaadija klemme metallesemete külge, vastasel korral vöib akulaadija lühistuda.
• Kasutage heakskiidetud ja kahjustamata pistikupesasid. Veenduge, et akulaadija juhe poleks kahjustatud. Pikendusjuhtme kasutamisel veenduge, et pikendusjuhe poleks kahjustatud.
• Ärge laadige akulaadijas mittelaetavaid akusid.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme hooldustööde tegemist lugege läbi järgnevad hoiatused.

• Eemaldage aku enne hooldustööde või muude kontrolltoimingute või seadme kokkupanemise alustamist.
• Seadme kasutaja tohib teha üksnes käesolevas kasutusjuhendis kirjeldatud hooldustöid. Mahukamate hooldustööde tegemiseks pöörduge hooldusesindusse.
• Ärge puhastage akut või akulaadijat veega. Tugevatoimeline pesuvahend võib kahjustada plastdetaile.
• Kui hooldustöid ei tehta, siis toote kasutusiga lüheneb ja önnetuste oht kasvab.
• Kõigi hooldus- ja parandustööde tegemiseks (eriti seadme ohutusseadiste juures) on vajalik eriväljaõpe. Kui pärast hooldustööde tegemist ei läbi seade kõiki käesolevas kasutusjuhendis kirjeldatud kontrolltoiminguid, siis pöörduge hooldusesinduse poole. Garanteerime, et hooldusesinduses tehakse teie tootele professionaalsel tasemel remondi- ja hooldustööd.
• Kasutage ainult originaalvaruosi.

Kokkupanek

Sissejuhatus

HOIATUS: Enne toote kokkupanekut lugege ohutuspeatükki ja tehke selles olev teave endale arusaadavaks.

Trimmerikaitse kinnitamine

1. Seadke trimmerikaitse vastu mootori korpust. (Joon. 28).
2. Pange polt läbi mootori korpuse ja trimmerikaitsme. (Joon. 29)
3. Pingutage polti.

Trimmeripea paigaldamine

1. Pööra väljuvat völli, kuni veoketta ava satub kohakuti ülekande avaga.
2. Pange lukustustihvt auku, et völl lukustuks.
3. Keerake trimmeripead vastupäeva. (Joon. 30)

Silmuskäepideme paigaldamine

1. Paigaldage kruvi silmuskäepidemele. (Joon. 31)

2. Paigaldage silmuskäepide völlil olevasse kinnituskohta.

3. Pingutage kruvisid.

4. Seadke silmuskäepide öigesse tööasendisse. Vt jaotist Silmuskäepideme ja teleskoopvölli reguleerimine. Ik 131.

Taimekaitsme paigaldamine

1. Paigaldage taimekaitse mootori korpuses olevatesse aukudesse. (Joon. 32)
2. Veenduge, et taimede kaitse saab vabalt ette ja taha liikuda. (Joon. 33)

Akulaadija 40-C80 seinale paigaldamine

ETTEVAATUST: Ärge kasutage akulaadija seinale paigaldamiseks elektrilist kruvikeerajat. Elektriline kruvikeeraja võib akulaadijat kahjustada.

1. Paigaldage akulaadija kahe kruviga (B) seinale. Vajadusel kasutage seinakorke (A). (Joon. 34)
2. Paigaldage kaks kruviauguga korki (C).
3. Ühendage akulaadija toitejuhe vooluvörku.

Töö

Sissejuhatus

HOIATUS: Enne toote kasutamist lugege läbi ohutuspeatükk ja veenduge, et oleksite köigest aru saanud.

Enne toote kasutamist

• Vaadake tööpiirkond üle ja veenduge, et pinnareljeef on teile tuttav. Kontrollige maapinna kallet ja seda, kas leidub takistusi, nt kive, oksi ja kraave.
  • Vaadake seade üldiselt üle.
• Teostage selles juhendis toodud ohutuskontrollid ja hooldus.
• Kontrollige, ega mootor pole määrdunud või mõranenud. Pühkige harja abil mootorilt ära rohulibled ja lehed. Vajadusel kandke kindaid.
• Kontrollige, et trimmipeal ega lõikeosakaitsmel ei oleks kahjustusi ega mõrasid. Kui trimmeripea või lõikeosa kaitse on saanud lõögi või kui nendes on mõrasid, vahetage need välja.
• Veenduge, et köik mutrid ja kruvid oleksid pingutatud.

- Enne toote käivitamist veenduge, et köik katted, kaitsed, käepidemed ja lõikeosad oleksid õigesti kinnitatud ega oleks kahjustatud.

Aku

HOIATUS: Enne aku kasutamist lugege läbi ohutuspeatükk ja veenduge, et kogu teave on arusaadav. Lugege läbi aku ja akulaadija kasutusjuhend ning veenduge, et kogu teave on arusaadav.

Hoidke akut ja akulaadijat öigel öhutemperatuuril.

	Öhutemperatuur
Aku kasutamine 5 °C...40	°C
Aku laadimine 5 °C...40 °C

Aku olek

Ekraanil kuvatakse teave aku laetustaseme ja mistahes akuga seotud probleemide kohta.

(Joon. 35)

LED-märgutuli Aku olek (laetustase)
	BLi10, BLi20 40-B70, 40-B140
Põleb 4 LED-tuld – Aku on 76–100% laetud.
Põleb 3 LED-tuld Aku on 76–100% laetud. Aku on 51–75% laetud.
Põleb 2 LED-tuld Aku on 51–75% laetud. Aku on 26–50% laetud.
Põleb 1 LED-märgutuli Aku on 26–50% laetud. Aku on 6–25% laetud.
1 LED-märgutuli vilgub Aku on 0–25% laetud. Aku on 0–5% laetud.

Aku laadimine

Enne aku esimest kasutuskorda laadige aku täis. Uue aku laetustase on ainult 30%.

ETTEVAATUST: Ühendage akulaadija tüübisildil näidatud pinge ja sagedusega pistikupessa.

Akut ei laeta, kui aku temperatuur on üle 50 °C.

1. Ühendage toitepistik akulaadijaga.
2. Ühendage akulaadija maandatud pistikupessa. Laadimise LED-tuli vilgub ühe korra. (Joon. 36)
3. Ühendage aku akulaadijaga. Süttib laadimist tähistav LED-tuli. Ärge laadige akut kauem kui 24 tundi. (Joon. 37)
4. Vajutage akunäidiku nuppu. Kui köik LED-märgutuled süttivad, on aku täis laetud.
5. Akulaadija eemaldamiseks vooluvõrgust tömmake toitepistik pistikupesast välja. Ärge tömmake toitejuhet.
6. Eemaldage aku laadijast.

Aku ühendamine seadmega.

HOIATUS: Kasutage tootes ainult Husqvarna originaalakut.

1. Lae aku täielikult täis.
2. Lükake aku seadme akupessa. Aku on kohale lukustunud, kui kuulete klöpsatust. (Joon. 38)

ETTEVAATUST: Kui aku ei liigu sujuvalt akupessa, siis on aku asend vale. See võib toodet kahjustada.

Toote käivitamine

1. Lülitage käivitus- ja seiskamisnuppu seni, kuni süttib roheline LED-tuli. (Joon. 39)
2. Lükake toitelülitit ja toitelüliti lukku. Lõikeseade hakkab pöörlema.

Silmuskäepideme ja teleskoopvõlli reguleerimine.

1. Vabastage lukustuskäepide ja seadke silmuskäepide öigesse tööasendisse. (Joon. 40)
2. Sulgege lukustuskäepide.
3. Vabastage völli hoob. (Joon. 41)
4. Seadistage völlil vajalik pikkus. Veenduge, et näeksite völlil olevat kolmnurka. (Joon. 42)
5. Sulgege hoob ja keerake kruvid kinni.

Märkus: Ärge kinnitage silmuskäepidet völlil olevatele hoiatussiltidele.

SavE funktsiooni kasutamine

Seade on varustatud energiasäästufunktsiooniga SavE.

Märkus: Funktsioon SavE ei vähenda seadme lõikamisvõimekust.

1. Vajutage klahvistikul SavE nuppu.
2. Veenduge, et roheline LED-tuli süttiks.
3. Funktsiooni peatamiseks vajutage uuesti SavE nuppu. Roheline LED-tuli kustub. (Joon. 43)

Automaatse seiskamise funktsioon

Seadmel on seiskamisfunktsioon, mis peatab seadme, kui seda ei kasutata. Käivitamise/seiskamise märgutule roheline LED-tuli kustub ja seade seiskub 180 sekundi pärast.

Seadme kasutamine

Muru pügamine

1. Hoidke trimmipead nurga all maapinna kohal. Ärge vajutage trimmerijöhvi rohu sisse. (Joon. 44)
2. Lühendage trimmerijöhvi pikkust 10–12 cm (4–4,75 tolli).

3. Taimede kahjustamise ohu vähendamiseks vähendage mootori kiirust.

4. Esemete või rajatiste lähedal asuva muru pügamisel rakendage 80% gaasi. (Joon. 45)

Rohu eemaldamine

1. Hoidke trimmeripead maapinna kohal.
2. Kallutage trimmeripead.
3. Lõigake trimmeri jõhvi otsaga rohi tööalal asuvate objektide ümbert.

ETTEVAATUST: Lõigake rohi.

Kui trimmeri jõhv tabab objekte, siis kiirendab see trimmeri kulumist.

Rohu lõikamine

1. Rohu löikamisel jälgige, et trimmeri jõhv asuks maapinnaga paralleelselt. (Joon. 46)
2. Ärge vajutage trimmeripead vastu maapinda. See vöib toodet kahjustada.
3. Liigutage muru lõigates toodet küljelt-küljele. Rakendage täisgaasi. (Joon. 47)

Muru eemalepühkimine

Pöörleva trimmerijõhvi ümber tekkivat öhuvoolu saab kasutada lõigatud muru alalt eemaldamiseks.

1. Hoidke trimmeripead ja jõhvi maapinna kohal maapinnaga paralleelselt.
2. Rakendage täisgaasi.
3. Liigutage trimmipead küljelt küljele ja pühkige muru.

HOIATUS: Uue trimmerijõhvi paigaldamisel puhastage trimmeripea katet, et vältida tasakaaluhäireid ja käepidemete vibreerimist. Kontrollige ja vajaduse korral puhastage ka trimmipea muid osi.

Seadme seiskamine

1. Vabastage toitelüliti ja toitelüliti lukk.
2. Vajutage pikalt käivitus- ja seiskamisnuppu, kuni roheline LED-tuli kustub.
3. Vajutage aku vabastusnuppe ja eemaldage aku seadmest. (Joon. 48)

Trimmerijõhvi vahetamine

Vt selle kasutusjuhendi viimast lehekülge.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege läbi ohutuspeatükk ja veenduge, et see oleks teile täielikult arusaadav.

Hooldusskeem

HOIATUS: Enne hooldustööde alustamist eemaldage aku.

Alljärgnevalt on esitatud loetelu seadme hooldustöödest, mida peab tegema seadme kasutaja. Lisateavet leiate jaotisest Hooldamine Ik 132.

Hooldamine Üks kord	päevas	Üks kord nädalas	Üks kord kuus
Puhastage toote välised osad kuiva lapiga. Ärge kasutage vett. X
Kontrollige, kas käivitus- ja seiskamisnupp töötab korralikult ja on kahjustamata. X
Kontrollige, et toitelüliiti ja toitelüliiti lukustus töötavad ohutult ja nõuetekohaselt. X
Kontrollige, kas köik juhtseadised töötavad korralikult ja on kahjustamata. X
Hoidke käepidemed kuivad, puhtad ning öli- ja määrdevabad. X
Veenduge, et lõikeosa oleks kahjustamata. Kui lõikeosa on kahjustunud, vahetage see välja.	X
Veenduge, et lõikeosa kaitse oleks kahjustamata. Kui lõikeosa kaitse on kahjustunud, vahetage see välja.	X
Veenduge, et mutrid ja kruvid oleksid pingutatud. X
Veenduge, et aku vabastusnupud töötaksid ning lukustaksid aku kindlalt seadme külge.	X
Kontrollige, kas akulaadija on kahjustamata ja töötab korralikult. X
Veenduge, et aku ei oleks kahjustatud. X
Veenduge, et aku oleks laetud. X
Veenduge, et akulaadija ei oleks kahjustatud. X
Kontrollige köiki juhtmeid, liitmikke ja ühendusi. Veenduge, et need poleks kah-justatud ega määrdunud.		X
Kontrollige aku ja seadme vahelisi ühendusi. Samuti kontrollige aku ja akulaadija vahelisi ühendusi.			X

Aku ja akulaadija kontrollimine

1. Kontrollige, kas akul leidub kahjustusi, nt pragusid.
2. Kontrollige, kas akulaadijal leidub kahjustusi, nt pragusid.
3. Veenduge, et akulaadija ühendusjuhe poleks kahjustatud ja et sellel poleks pragusid.

Seadme, aku ja akulaadija puhastamine

1. Pärast kasutamist puhastage seade kuiva riidelapiga.

2. Puhastage aku ja akulaadija kuiva riidelapiga. Hoidke akujuhikuid puhtana.

3. Enne aku asetamist akulaadijasse või tootesse veenduge, et aku ja akulaadija klemmid oleksid puhtad.

Trimmeripea kontrollimine ja vahetamine

1. Veenduge, et trimmeripea ei ole vigastatud ega pragunenud.
2. Tõmmake välja jõhvi pool.
3. Eemaldage trimmeripea. (Joon. 49)
4. Vahetage trimmeripea välja.
5. Paigaldage trimmeripea. Vt jaotist Trimmeripea paigaldamine Ik 130

Veaotsing

Klahvistik

LED-ekraan Võimalikud tõrked Võimalikud lahendused
Tõrke LED-tuli vilgub Ülekoormus Lõike	eosad ei saa vabalt liikuda.	Vabastage lõikeosa.
	Temperatuuri kõrvalekaldumine Laske	seadmel maha jahtuda.
Toode ei käivitu. Lükake toitelülitit ja vajutage samal ajal käivitusnuppu.		Laske toitelüliti lahti ja seisake seade.
Tõrke LED-tuli süttib koos punase tulega.	Seade vajab hooldust Pöörduge hooldusesindusse.

Aku

LED-näidik Võimalikud tõrked Võimalik lahendus
Roheline LED-tuli vilgub. Aku pinge madal.	Laadige aku.
Tõrke LED-tuli vilgub Temperatuuri kõrvalekalle. Kasutage akut keskkonnas, mille temperatuur jääb vahemikku -10...40°C (14...104°F).
Tõrke LED-tuli põleb. Elementide erinevus on liiga suur (1 V).		Pöörduge hooldusesindusse.

Akulaadija

Probleem Võimalikud tõrked Võimalik	ahendus
Laadimist tähistav LED-tuli on pu-nane.	Akulaadija püsiv tõrge. Pöörduge edasimüüja poole.
Laadimist tähistav LED-tuli vilgub ro-heliselt.	Vale temperatuur, aku on laadimi-seks liiga külm või liiga kuum.	Laske akul jahtuda või soojeneda.Kui aku on saavutanud õige tempera-tuuri, saab seda uuesti kasutada või laadida. Kasutage akulaadijat kesk-konnas, mille temperatuur jääb vahe-mikku 5...40 °C.
Laadimist tähistav LED-tuli vilgub pu-naselt.	Aku rike. Pöörduge edasimüüja poole.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

• Tarnitud liitiumioonakud vastavad ohtlike ainete eeskirjade nõuetele.
• Täitke kaubanduslikule transpordile kehtestatud pakendamise ja märgistamise erinõudeid (sh kolmandate osapoolte või ekspediitorite teenuseid kasutades).
• Enne seadme lähetamist konsulteerige isikuga, kes on läbinud ohtlike ainete käitlemise alase erikoolituse. Järgige köiki kehtivaid riiklikke eeskirju.
• Enne aku pakendisse asetamist katke lahtised kontaktid isoleerteibiga. Asetage aku pakendisse tihkelt, et see ei saaks liikuma hakata.
• Hoiustamise ja transpordi ajaks tuleb aku eemaldada.
• Asetage aku ja akulaadija kohta, mis on kuiv ja mida ei ähvarda niiskus ega jäätumine.
• Ärge hoidke akut kohas, kus vöib tekkida staatiline elekter. Ärge hoidke akut metallkastis.

• Hoidke akut ruumis, mille temperatuur püsib vahemikus 5...25°C (41...77°F) ja kus aku on varjatud otsese päikesevalguse eest.

• Hoidke akulaadijat ruumis, mille temperatuur püsib vahemikus 5...45°C (41...113°F) ja kus akulaadija on varjatud otsese päikesevalguse eest.

• Kasutage akulaadijat üksnes juhul, kui ümbritsev temperatuur on vahemikus 5...40°C.
• Enne aku pikemaajalist hoiustamist laadige see 30–50% ulatuses täis.
• Hoidke akulaadijat ruumis, mis on suletud ja kuiv.
• Ladustamisel hoidke aku akulaadijast eemal. Ärge lubage lastel ja teistel volitamata isikutel seadmeid puutuda. Hoidke seadmeid lukustatavas ruumis.
• Enne seadme pikemaajalist hoiustamist puhastage seade ja tehke sellele täishooldus.
• Transportimise ja hoiustamise ajal kasutage tootel olevat transpordikaitset, et vältida inimeste kehavigastusi ja toote kahjustusi.
• Kinnitage seade transpordi ajaks turvaliselt.

Aku, akulaadija ja seadme kasutuselt kõrvaldamine

Tootel või selle pakendil olevad sümbolid näitavad, et toodet ei tohi visata olmeprügi hulka.

Toimetage see elektri- ja elektroonikajäätmete ringlussevõtukeskusesse. Nii aitate vältida keskkonna ja inimeste kahjustamist.

Kui soovite lisateavet oma toote ringlussevõtu kohta, võtke ühendust kohalike ametiasutuste, olmejäätmete käitleja või edasimüüjaga.

Tehnilised andmed

Tehnilised andmed

	215iL
Mootor
Mootori tüüp BLDC
Väljuva völli pöörlemiskiirus, p/m 6800
Lõikelaius, mm 310
Kaal
Kaal ilma akuta (kg) 2,9
Müratasemed ^22
Helivõimsuse tase, mõõdetud dB(A) 90,5
Müravõimsustase, garanteeritud LWA dB(A) 92
Müratase ^23
Ekvivalentne helirõhutase kasutaja kõrva juures, mõõdetud EN ISO 50636-2-91 järgi, dB(A)	74,9
Vibratsioonitase ^24
Käepidemete vibratsioonitasemed, mõõdetud EN50636-2-91 järgi, m/s ^2 Eesmise/tagumise originaaltrimmeripeaga.	4,5/2,7

Seadmes kasutamiseks heakskiidetud akud

Aku	BLi10 BLi20 40-B70 40-B140
Tüüp Liitiumioonaku Liitiumioonaku Liitiumioonaku Liitiumioonaku
Aku mahtu-vus, Ah	Vt aku andmete kleebist		Vt aku andmete kleeb-ist		Vt aku andmete kleebist	Vt aku andmete kleebist
Nimipinge, V 36	36,5	36	36		36
Aku BLi10 BLi20 40-B70 40-B140
Kaal, kg 0,7 0,7	1,2	1,2 0,8	1,25

Seadme jaoks heaks kiidetud akulaadijad

Akulaadija QC80 40-C80
Toitevõrgu pinge, V 100–240 100–240
Sagedus, Hz 50–60 50–60
Võimsus, W 100 72
Väljundpinge, alalisvool, V / amprit, A	36/2	43/1,6

Lisatarvikud

Heakskiidetud lisavarustus

Heakskiidetud lisavarustus	Tüüp	Lõikeosa kaitsekate, art. nr.
Trimmeripea	R25B (∅ 2 mm jõhv)	529 96 69-01

Vastavusdeklaratsioon

EL-i vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode:

Kirjeldus Akutoitega murutrimmer
Kaubamärk Husqvarna
Tüüp/mudel 215iL
Identifitseerimine Seerianumbrid alates 2024. aastast

vastab täielikult järgmistele EÜ direktiividele ja määrustele:

Direktiiv/eeskiri Kirjeldus

2006/42/EÜ „masinadirektiiv“

2014/30/EL „elektromagnetilise ühilduvuse direktiiv“

2000/14/EÜ „seadmete müra kohta käiv direktiiv“

2011/65/EL „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv“

ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN 60335-1:2012/A15:2021, EN 50636-2-91:2014, EN IEC 63000:2018, EN IEC 55014-1:2021; EN IEC 55014-2:2021.

Teavitatud asutus: 0197 TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431 Nürnberg, Germany kinnitab vastavust nõukogu direktiivile 2000/14/EÜ, vastavushindamise menetlus: lisa VI.

Lisateavet mürataseme kohta vt jaotisest Tehnilised andmed Ik 135

Huskvarna, 2024-02-01

$$ \Delta \cdot 2 m $$

Claes Losdal, Husqvarna AB uurimis- ja arendusjuht Tehnilise dokumentatsiooni eest vastutaja

Sisällys
