Produkttype	Batteridrevet hækkeklipper
Mærke	Husqvarna
Model	215iHD45
Strømforsyning	Lithium-ion batteri 36 V
Kompatibelt batteri	BLi10, BLi20, 40-B70, 40-B140
Klingelængde	45 cm
Vægt (uden batteri)	2,9 kg
Lydtrykniveau (garanti)	92 dB(A)
Motortype	BLDC (børsteløs)
SavE-funktion	Ja, energibesparende tilstand
Automatisk stop	Efter 180 sekunders inaktivitet
Kompatibel oplader	QC80, 40-C80
Driftstemperatur	-10 °C til 40 °C
Opladningstemperatur	5 °C til 40 °C
Vedligeholdelse	Rengør med en tør klud; kontroller klingerne regelmæssigt
Sikkerhed	Aftrækkerblokade, klingebeskyttelse, nødstop
Anbefalet sikkerhedsudstyr	Briller, handsker, sikkerhedssko
Reservedele	Fås hos autoriserede forhandlere
Reparerbarhed	Vedligeholdelse anbefales udført af professionel
Garanti	Se manualen eller spørg forhandleren

Ofte stillede spørgsmål - 215iHD45 HUSQVARNA

Hvordan starter man Husqvarna 215iHD45 hækkeklipperen?

Tryk på tænd/sluk-knappen, indtil den grønne LED lyser, tryk derefter på aftrækkerblokaden og aftrækkeren. Klingen begynder at rotere.

Hvordan stopper man hækkeklipperen?

Slip aftrækkeren, tryk derefter på tænd/sluk-knappen, indtil LED'en slukker. Fjern batteriet for at forhindre utilsigtet start.

Hvordan oplader man batteriet?

Sæt opladeren i en stikkontakt, sæt batteriet i opladeren. LED'en viser opladningsstatus. Oplad kun mellem 5 °C og 40 °C.

Hvad er batteriets driftsid?

Driftstiden afhænger af det anvendte batteri og klipningsforhold. Brug SavE-tilstand for at spare energi.

Hvordan udskifter man hækkeklipperens klinge?

Sørg for, at apparatet er slukket, og batteriet er fjernet. Skru fastgørelsen af, fjern den gamle klinge, monter den nye, og stram ordentligt. Se manualen for detaljer.

Hvilket sikkerhedsudstyr skal man bære?

Bær altid beskyttelsesbriller, handsker, skridsikre sko og lange bukser. Brug høreværn om nødvendigt.

Hvordan rengør man hækkeklipperen?

Rengør med en tør klud efter hver brug. Brug ikke vand. Rengør ventilationsåbningerne for at undgå overophedning.

Hvad gør man, hvis fejl-LED'en blinker?

Det kan indikere overbelastning, temperaturalnvigelse eller svagt batteri. Lad apparatet køle af eller oplad batteriet. Hvis problemet fortsætter, kontakt et autoriseret værksted.

Kan man bruge hækkeklipperen i regnvejr?

Nej, udsæt aldrig apparatet for regn eller fugt. Brug kun i tørvejr for at undgå elektriske risici.

Hvor finder man reservedele?

Reservedele fås hos autoriserede Husqvarna-forhandlere. Brug kun originale dele for at garantere sikkerheden.

BRUGSANVISNING 215iHD45 HUSQVARNA

ET Kasutusjuhend 122-137

Indledning	56	Fejlfinding	66
Sikkerhed	57	Transport, opbevaring og bortskaffelse	67
Montering	63	Tekniske data	68
Drift	63	Tilbehør	69
Vedligeholdelse	65	Overensstemmelseserklæring	70

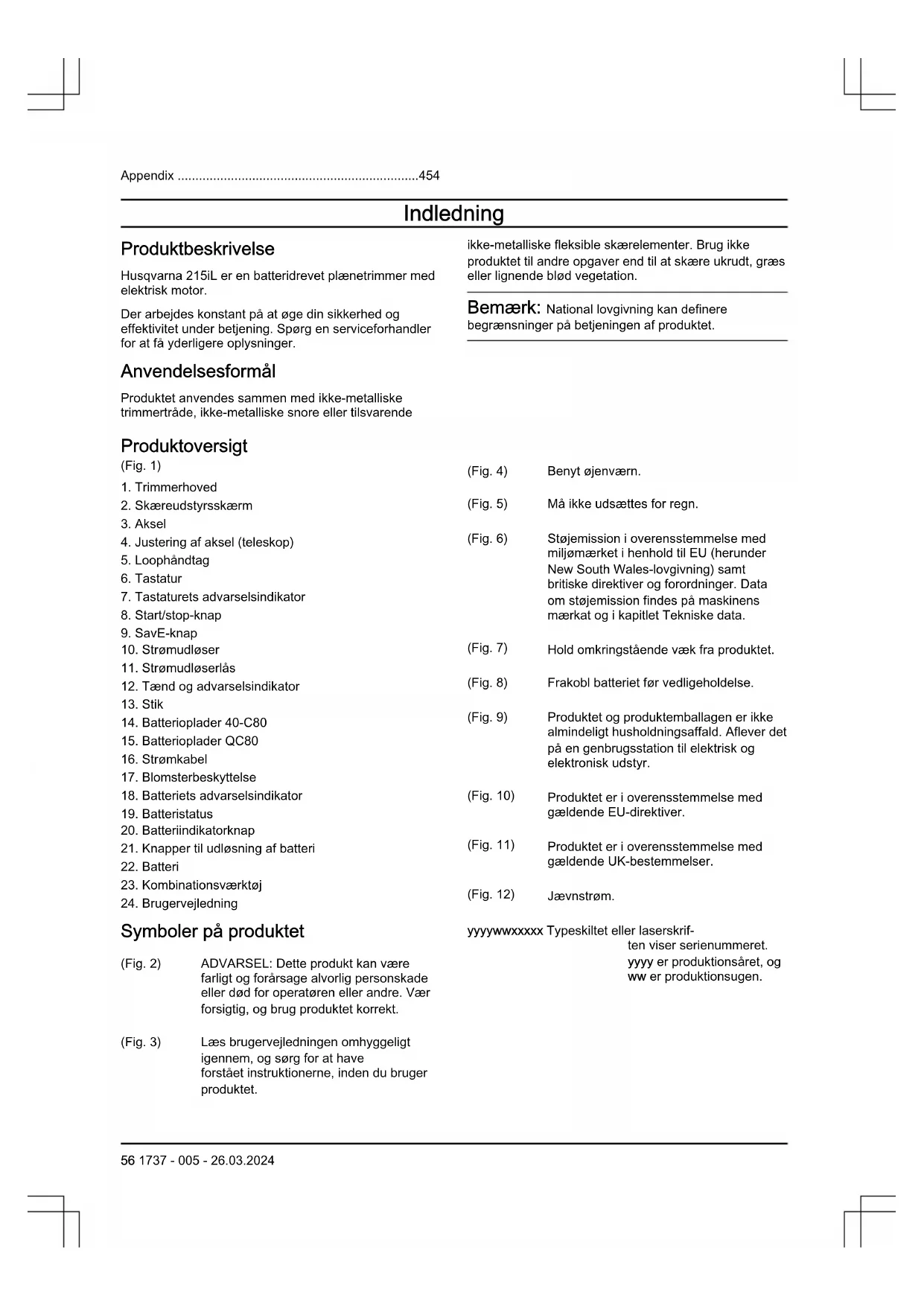

Indledning

Produktbeskrivelse

Husqvarna 215iL er en batteridrevet plænetrimmer med elektrisk motor.

Der arbejdes konstant på at øge din sikkerhed og effektivitet under betjening. Spørg en serviceforhandler for at få yderligere oplysninger.

ikke-metalliske fleksible skærelementer. Brug ikke produktet til andre opgaver end til at skære ukrudt, græs eller lignende blød vegetation.

Bemærk: National lovgivning kan definere begrænsninger på betjeningen af produktet.

Anvendelsesformål

1. Trimmerhoved
2. Skæreudstyrsskærm
3. Aksel
4. Justering af aksel (teleskop)
5. Loophåndtag
6. Tastatur
7. Tastaturets adverselsindikator
8. Start/stop-knap
9. SavE-knap
10. Strømudløser
11. Strømudløserlås
12. Tænd og advarselsindikator
13. Stik
14. Batterioplader 40-C80
15. Batterioplader QC80
16. Strømkabel
17. Blomsterbeskyttelse
18. Batteriets advarselsindikator
19. Batteristatus
20. Batteriindikatorknap
21. Knapper til udløsning af batteri
22. Batteri
23. Kombinationsværktøj
24. Brugervejledning

(Fig. 4) Benyt øjenværn.
(Fig. 5) Må ikke udsættes for regn.
(Fig. 6) Støjemission i overensstemmelse med miljømærket i henhold til EU (herunder New South Wales-lovgivning) samt britiske direktiver og forordninger. Data om støjemission findes på maskinens mærkat og i kapitlet Tekniske data.
(Fig. 7) Hold omkringstående væk fra produktet.
(Fig. 8) Frakobl batteriet før vedligeholdelse.
(Fig. 9) Produktet og produktemballagen er ikke almindeligt husholdningsaffald. Aflever det på en genbrugsstation til elektrisk og elektronisk udstyr.
(Fig. 10) Produktet er i overensstemmelse med gældende EU-direktiver.
(Fig. 11) Produktet er i overensstemmelse med gældende UK-bestemmelser.
(Fig. 12) Jævnstrøm.

(Fig. 2) ADVARSEL: Dette produkt kan være farligt og forårsage alvorlig personskade eller død for operatøren eller andre. Vær forsigtig, og brug produktet korrekt.

(Fig. 3) Læs brugervejledningen omhyggeligt igennem, og sørg for at have forstået instruktionerne, inden du bruger produktet.

yyyywwxxxxx Typeskiltet eller laserskrif- ten viser serienummeret. yyyy er produktionsåret, og ww er produktionsugen.

Symboler på batteriet og/eller på batteriopladeren

(Aflever produktet på en genbrugsstation for elektrisk og elektronisk udstyr. (Gælder kun Europa)

(Fig. 13) Fejlsikker transformer.

(Fig. 14) Brug og opbevar kun batteriopladeren indendørs.

(Fig. 15) Dobbelt isolering.

Skader på produktet

Vi er ikke ansvarlige for skader på vores produkt, hvis:

- produktet er forkert repareret.

- produktet er repareret med dele, der ikke er fra producenten eller ikke er godkendt af producenten

- produktet har tilbehør, der ikke er fra producenten eller ikke er godkendt af producenten.

- produktet ikke er repareret på et godkendt servicecenter eller af en godkendt myndighed.

Sikkerhed

Sikkerhedsdefinitioner

Advarsler, forholdsregler og bemærkninger bruges til at pege på særligt vigtige dele af brugsanvisningen.

ADVARSEL: Bruges, hvis føreren udsætter sig selv eller omkringstående personer for risiko for personskade eller dødsfald ved tilsidesættelse af instruktionerne i brugsanvisningen.

BEMÆRK: Bruges, hvis der er risiko for skader på produktet, andre materialer eller det omgivende område ved tilsidesættelse af instruktionerne i brugsanvisningen.

Bemærk: Bruges til at give yderligere oplysninger, der er nødvendige i en given situation.

Generelle sikkerhedsadvarsler om elektrisk værktøj

ADVARSEL: Læs alle sikkerhedsadvarsler og instruktioner. Hvis man ignorerer advarsler og anvisninger, kan det medføre elektrisk stød, brand og/eller alvorlig tilskadekomst.

Bemærk: Opbevar alle advarsler og instruktioner til senere brug. Betegnelsen "elværktøj" i advarslerne henviser til dit værktøj, som drives af strøm fra elektricitetsnettet (med ledning) eller fra batteri (ledningsfrit).

Kontrol før start

- Batteriet skal altid udtages for at forhindre, at produktet starter utilsigtet. Batteriet skal altid udtages, før produktet vedligeholdes.

• Før brug af produktet og efter stød eller tab, skal maskinen kontrolleres for slitage og skader og om nødvendigt repareres.
• Kontrollér arbejdsområdet. Fjern alle løse genstande som for eksempel sten, knust glas, søm, ståltråd, snor og lignende, som kan slynges ud eller sno sig ind i klingen eller klingeskærmen.
• Kontrollér motoren for snavs og revnedannelse. Rengør motoren for græs og blade med en børste. Handsker skal benyttes, når det er nødvendigt.
• Kontrollér, at trimmerhovedet er sikkert påsat trimmeren.
• Kontrollér produktet, så det er i optimal stand. Kontrollér, at alle møtrikker og bolte er spændt.
• Kontrollér, at trimmerhovedet og trimmerskærmen er intakte og fri for revner. Udskift trimmerhovedet eller trimmerskærmen, hvis de har været udsat for slag eller er revnet. Brug altid den anbefalede skærm for det pågældende skæreudstyr. Se kapitlet Tekniske data.
• Brugeren af produktet skal sørge for, at ingen mennesker eller dyr kommer nærmere end 15 meter under arbejdet. Hvis flere brugere arbejder i det samme område, skal sikkerhedsafstanden være mindst 15 meter.
• Udfør en generel inspektion af produktet før brug. Se vedligeholdelsesskemaet.
• Nationale eller lokale bestemmelser kan regulere brugen. Overhold de gældende bestemmelser.

Sikkerhed i arbejdsområdet

• Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder er en invitation til ulykker.
• Betjen ikke elværktøj i områder med eksplosionsfare som f.eks. i nærheden af brændbare væsker, luftarter eller støv. Elværktøj danner gnister, som kan antænde støv eller dampe.
• Hold børn og tilskuere borte, mens elværktøjet betjenes. Distraction kan få dig til at miste styringen.

Elektrisk sikkerhed

• Stikket på elværktøjet skal passe til stikkontakten. Man må aldrig ændre på stikket. Benyt ikke adapterstik i forbindelse med jordet elværktøj. Uændrede stik og passende stikkontakter reducerer risikoen for elektrisk stød.
• Undgå kropskontakt med jordede genstande som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop har forbindelse til jord.
• Udsæt ikke elværktøj for regn eller våde omgivelser. Vand, som trænger ind i et elværktøj, forøger risikoen for elektrisk stød.
• Behandl kablet forsigtigt. Benyt aldrig kablet til at bære eller trække i elværktøjet eller til at trække stikket ud. Hold ledningen væk fra varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller filtrede kabler forøger risikoen for elektrisk stød.
• Når man anvender et elværktøj udendørs, skal man bruge en forlængerledning, der er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.
• Hvis ikke man kan undgå at anvende et elværktøj på fugtige steder, skal man anvende et stik, der er beskyttet af en fejlstrømsafbryder. Brug af et kabel med fejlstrømsafbryder nedsætter risikoen for elektrisk stød.

Personlig sikkerhed

• Vær altid opmærksom, hold øje med, hvad du foretager dig, og benyt sund fornuft, når du betjener elværktøj. Benyt ikke elværktøj, hvis du er træt eller er påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under betjening af elværktøj kan resultere i alvorlig personskade.
• Bær personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Beskyttelsesudstyr som støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, som benyttes til de relevante formål vil nedsætte risikoen for personskade.
• Sørg for at forhindre uønsket start af værktøjet. Sørg for, at kontakten er i frakoblet position, før du tilslutter produktet til strømkilden og/eller batterienheden, samt når du tager eller bærer produktet. At bære elværktøj med fingeren på kontakten eller at sætte strøm til elværktøj med tændt kontakt er en invitation til ulykker.
• Fjern alle indstillingsnøgler eller tænger, før elværktøjet tændes. En tang eller nøgle, der efterlades på en roterende del af elværktøjet, kan forårsage personskade.
• Stræk dig ikke for langt. Sørg for altid at have godt fodfæste og god balance. Det sikrer bedre kontrol med elværktøjet i uventede situationer.

• Bær det korrekte tøj. Undgå at bære løstsiddende tøj eller smykker. Hold hår og tøj væk fra bevægelige dele. Løst tøj, smykker eller langt hår kan blive fanget af bevægelige dele.

• Hvis der forefindes udstyr til støvudsugning og -opsamling, skal du sikre, at det er tilsluttet, og at det bruges korrekt. Brug af støvopsamling kan nedbringe støvrelaterede farer.

• Lad ikke erfaringen fra tidligere brug af værktøjer gøre dig eftergivende, så du ignorerer sikkerhedsprincipperne for værktøj. En uforsigtig handling kan give alvorlige skader på en brøkdel af et sekund.
• Vibrationerne under brug af elværktøjet kan være anderledes end den angivne samlede vibrationsværdi, afhængigt af den måde værktøjet anvendes på. Operatøren bør identificere sikkerhedsforanstaltninger, der er baseret på en vurdering af vibrationerne under de faktiske brugsforhold (der tager hensyn til alle dele af driftscyklussen, som f.eks. når værktøjet er slukket, og når det kører i tomgang), for at beskytte sig selv.

Brug og pleje af elværktøj

• Brug ikke magt ved brug af elværktøjet. Brug det korrekte elværktøj til din opgave. Det korrekte elværktøj udfører arbejdet bedre og mere sikkert ved den norm, som det er konstrueret til.
• Benyt ikke elværktøjet, hvis kontakten ikke kan slå til og fra. Ethvert stykke elværktøj, som ikke kan styres med kontakten, er farligt og skal repareres.
• Tag stikket ud af stikkontakten og/eller fjern batterienheden, hvis den kan tages ud, fra elværktøjet, før du foretager justeringer, skifter tilbehør eller sætter det til opbevaring. Denne form for forebyggende sikkerhedsforanstaltninger nedsætter risikoen for, at elværktøjet startes ved et uheld.
• Opbevar elværktøj der ikke er i brug uden for børns rækkevidde og lad ikke personer, der ikke er bekendt med elværktøjet eller disse instruktioner, betjene elværktøjet. Elværktøj er farligt i hænderne på utrænede brugere.
• Vedligeholdelse af eldrevne redskaber og tilbehør. Kontroller, om bevægende dele sidder forkert eller binder, om dele er ødelagt og enhver anden tilstand, som kan påvirke elværktøjets funktion. Hvis elværktøjet er beskadiget, skal det repareres, før det bruges igen. Mange ulykker skyldes dårligt vedligeholdt elværktøj.
• Hold skæreprodukter skarpe og rene. Korrekt vedligeholdte skæreprodukter med skarpe klinger er mindre tilbøjelige til at binde og er lettere at styre.
• Benyt elværktøj, tilbehør, værktøjsbits osv. i overensstemmelse med disse instruktioner og tag højde for arbejdsforholdene og det arbejde, der skal udføres. Hvis man bruger det eldrevne produkt til andre formål end de tiltænkte, kan det medføre farlige situationer.
• Hold håndtag og gribeflader tørre, rene og frie for olie og fedt. Glatte håndtag og gribeflader muliggør ikke sikker håndtering og kontrol af værktøjet i uventede situationer.

Brug og pleje af batteriredskaber

• Genoplad kun med den oplader, som producenten foreskriver. En oplader, der egner sig til en bestemt type batteripakke, kan medføre risiko for brand, hvis den benyttes sammen med en anden batteripakke.
• Brug kun produkter sammen med de batterienheder, der er beregnet specifikt til dem. Brug af andre batterienheder medfører risiko for skader og brand.
• Når batteripakken ikke anvendes, skal du holde den væk fra andre metalgenstande, såsom papir, clips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan kortslutte polerne. Kortslutning af batteripolerne kan forårsage forbrændinger eller brand.
• Under ugunstige forhold kan der sprøjte væske ud fra batteriet, undgå kontakt. Hvis væsken alligevel berøres, skal der skylles med vand. Hvis du får væske i øjnene, skal du søge læge. Væske, der siver ud fra batteriet, kan medføre irritation eller forbrænding.
• Brug ikke en batteripakke eller et værktøj, som er beskadiget eller modificeret. Beskadigede eller modificerede batterier kan opføre sig uforudsigeligt og medføre brand, eksplosion eller risiko for personskade.
• Udsæt ikke en batteripakke eller værktøj for brand eller høje temperaturer. Udsættelse for brand eller temperatur over 130 °C kan forårsage eksplosion.
• Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det specificerede område kan beskadige batteriet og øge risikoen for brand.

Service

• Få en kvalificeret reparatør til at foretage service på dit eldrevne produkt, og brug kun originale reservedele. Det vil sikre, at elværktøjets sikkerhed bliver bibeholdt.
• Der må aldrig udføres service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.

Brug altid din sunde fornuft

Det er ikke muligt at tage højde for alle de situationer, du kan tænkes at komme ud for. Udvis derfor altid forsigtighed, og brug din sunde fornuft. Undgå situationer, som du ikke synes, du er tilstrækkeligt kvalificeret til. Hvis du stadig føler dig usikker med hensyn til fremgangsmåden, efter at du har læst disse anvisninger, skal du kontakte en ekspert, før du fortsætter.

ADVARSEL: Tillad aldrig børn at anvende eller være i nærheden af maskinen. Da maskinen er nem at starte, kan børn muligvis starte maskinen, hvis de ikke

holdes under opsyn. Dette kan indebære risiko for alvorlige personskader. Tag derfor batteriet ud, når maskinen ikke er under opsyn.

Generelle sikkerhedsinstruktioner

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Batteriet skal udtages for at forhindre, at produktet starter utilsigtet.
• Dette produkt er et farligt værktøj, hvis du ikke er forsigtig, eller hvis du bruger produktet forkert. Dette produkt kan forårsage alvorlig personskade eller død for brugeren eller andre.
• Brug ikke produktet, hvis det er blevet ændret fra den oprindelige specifikation. Du må ikke ændre dele af produktet uden producentens godkendelse. Brug kun reservedele, der er godkendt af producenten. Forkert vedligeholdelse kan medføre personskader eller dødsfald.
• Kontrollér produktet inden brug. Se Kontrol før start på side 57 og Før du bruger produktet på side 63. Brug ikke et produkt, der er beskadiget eller ikke fungerer korrekt. Gennemfør sikkerhedskontrol, vedligeholdelse og service som beskrevet i denne brugsanvisning.
• Børn skal være under opsyn for at sikre, at de ikke leger med produktet. Lad ikke børn eller personer, som ikke er trænet i brugen af produktet og/eller batteriet, bruge eller udføre service på den/det. Lokal lovgivning kan stille krav til operatørens alder.
• Opbevar produktet i et aflåst område utilgængeligt for børn eller personer, som ikke er godkendt.
• Opbevar produktet utilgængeligt for børn.
• Produktets oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Brug altid originalt tilbehør. Ikke-autoriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren og andre.

Bemærk: Nationale eller lokale love kan regulere brugen. Overhold de gældende bestemmelser.

Sikkerhedsinstruktioner for betjening

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

- Brug ikke maskinen i dårligt vejr, specielt hvis der er risiko for lynnedslag. Dette mindsker risikoen for at blive ramt af lynnedslag.

- Undersøg grundigt det område, hvor maskinen skal bruges, for at se, om der er dyr. Vilde dyr kan komme til skade af maskinen under betjening.

- Undersøg grundigt det område, hvor maskinen skal bruges, og fjern alle sten, pinde, kabler, knogler og andre uvedkommende genstande. Udkastede genstande kan forårsage alvorlige personskader.

- Før maskinen tages i brug, skal du altid visuelt kontrollere, at klipperen og klipperenheden ikke er beskadigede. Beskadigede dele øger risikoen for personskade.

- Hold skærmene på plads. Skærmene skal være i driftsklar stand og monteret korrekt. En skærm, der er løs, beskadiget eller ikke fungerer korrekt, kan medføre personskade.

- Hold alle køleluftsindtag fri for snavs. Blokerede luftindtag og snavs kan medføre overophedning eller risiko for brand.

- Bær beskyttelsesbriller og høreværn. Passende sikkerhedsudstyr vil reducere personskader.

- Brug altid skridsikkert og beskyttende fodtøj, når du betjener maskinen. Betjen ikke maskinen med bare fødder eller iført åbne sandaler. Dette reducerer risikoen for, at fødderne kommer i kontakt med den bevægelige klipper.

- Bær altid tøj som f.eks. bukser, der dækker operatørens ben, mens maskinen betjenes. Kontakt med den bevægelige klipper eller tråd kan forårsage personskade.

- Hold omkringstående væk, mens maskinen betjenes. Udkastede grene og lignende kan medføre alvorlig personskade.

- Betjen ikke maskinen over taljehøjde. Det hjælper med at forhindre utilsigtet kontakt med klipperen og giver bedre styring af maskinen i uventede situationer.

- Udvis forsigtighed, når maskinen betjenes i vådt græs. Gå. Løb aldrig. Dette reducerer risikoen for at glide og falde, hvilket kan medføre personskade.

- Betjen ikke maskinen på meget stejle skråninger. Dette reducerer risikoen for tab af kontrol og for at glide og falde, hvilket kan medføre personskade.

- Når du arbejder på skråninger, skal du altid være sikker på, at du står godt fast. Arbejd altid på tværs af skråninger, aldrig op eller ned, og udvis stor forsigtighed, når du skifter retning. Dette reducerer risikoen for tab af kontrol og for at glide og falde, hvilket kan medføre personskade.

- Hold alle ledninger og kabler væk fra klippeområdet. Ledninger og kabler kan være skjult i hække eller buske og kan ved et uheld blive skåret over af tråden eller klipperen.

- Hold alle dele af kroppen på afstand af trimmerens bevægelige klipper eller tråd. Fjern ikke materiale fra maskinen, før den er blevet koblet fra strømkilden. Trimmerens bevægelige klipper eller tråd kan medføre alvorlig personskade.

- Transporter maskinen slukket og væk fra kroppen. Korrekt håndtering af maskinen vil reducere risikoen

for utilsigtet kontakt med trimmerens bevægelige klipper eller tråd.

- Brug kun udskiftningsklippehoveder og trimmerklippere eller -tråde, der er angivet af producenten. Udskift ikke trimmerklippere eller -tråde med metaltråde eller -knife. Forkerte reservedele kan medføre tab af kontrol, brud og personskade.

Personligt beskyttelsesudstyr

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

- Brug godkendt personligt beskyttelsesudstyr, når du bruger produktet. Personligt beskyttelsesudstyr udelukker ikke fuldstændigt risikoen for personskader, men det mindsker graden af skaderne i tilfælde af, at der skulle ske en ulykke. Lad forhandleren hjælpe dig med at vælge det rigtige udstyr.

- Brug godkendt høreværn.

(Fig. 17)

- Brug godkendt øjenværn. Hvis du bruger et ansigtsværn, skal du også bruge godkendte beskyttelsesbriller. Godkendte beskyttelsesbriller skal være i overensstemmelse med den amerikanske standard ANSI Z87.1 eller EU-standarden EN 166.

(Fig. 18)

- Brug om nødvendigt beskyttelseshandsker, f.eks. ved montering, eftersyn og rengøring af skæreudstyret.

(Fig. 19)

- Brug beskyttelsessko med stålsnude og skridsikre såler.

(Fig. 20)

- Brug beklædning, der er lavet af et stærkt materiale. Brug altid kraftige lange bukser og lange ærmer. Brug ikke løstsiddende tøj, som kan sætte sig fast i buske og grene. Brug ikke smykker, korte bukser eller sandaler. Du må ikke gå med bare fødder. Sæt håret op i en sikker højde, dvs. over skulderen.

- Hav førstehjælpsudstyr i nærheden.

(Fig. 21)

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

I dette afsnit forklares mere om produktets sikkerhedsfunktioner og deres formål, samt hvordan kontrol og vedligeholdelse skal udføres for at sikre, at de fungerer. Se anvisningerne under afsnittet Indledning

på side 56 for at finde ud af, hvor disse dele er placeret på dit produkt.

Produktets levetid kan forkortes og risikoen for ulykker kan øges, hvis vedligeholdelsen ikke udføres korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Kontakt det nærmeste serviceværksted for at få yderligere oplysninger.

ADVARSEL: Brug aldrig et produkt med beskadiget sikkerhedsudstyr. Produktets sikkerhedsudstyr skal kontrolleres og vedligeholdes som beskrevet i dette afsnit. Klarer produktet ikke alle kontrollerne, skal du kontakte et serviceværksted for at få den repareret.

BEMÆRK: Al service og reparation af maskinen kræver specialuddannelse. Dette gælder især maskinens sikkerhedsudstyr. Hvis maskinen ikke klarer nogen af de nedennævnte kontroller, skal du kontakte dit serviceværksted. Ved at købe nogle af vores produkter kan du være sikker på at få en faglig korrekt reparation og service. Hvis maskinen er købt et sted, som ikke er en af vores serviceydende forhandlere, skal du spørge dem efter det nærmeste serviceværksted.

Sådan kontrolleres tastaturet

1. Tryk og hold nede på start/stop-knappen (A). (Fig. 22) a) Produktet er tændt, när lysdioden (B) er tændt. b) Produktet er slukket, när lysdioden (B) er slukket.

2. Se Tastatur på side 66, hvis advarselsindikatoren (C) bliver tændt eller blinker.

Sådan kontrolleres låsen på strømudløseren

Låsen på strømudløseren forhindrer utilsigtet start. Når du trykker på låsen på strømudløseren (A), frigøres strømudløseren (B). Når grebet om håndtaget slippes, flyttes både strømudløseren og låsen på strømudløseren tilbage i deres udgangspositioner. (Fig. 23)

1. Kontrollér, at strømudløseren er låst, när strømudløseren er i udgangsstillingen. (Fig. 24)
2. Tryk på strømudløseren, og sørg for, at den går tilbage til udgangsstillingen, når du slipper den. (Fig. 25)
3. Kontrollér, at strømudløseren og låsen bevæger sig frit, og at returfjederen fungerer korrekt. (Fig. 26)
4. Start produktet. Se Sådan startes produktet på side 64.

5. Kør med fuld hastighed.

6. Slip strømudløseren, og sørg for, at skæreudstyret standser helt.

Sådan kontrolleres skæreudstyrsskærmen

ADVARSEL: Brug ikke skæreudstyret uden en godkendt og korrekt monteret skæreudstyrsskærm. Brug altid den anbefalede beskyttelse til det skæreudstyr, du bruger, se Tekniske data på side 68. Hvis der monteres forkert eller defekt skæreudstyrsskærm, kan det forårsage alvorlig personskade.

Skæreudstyrsskærmen standser genstande, som udkastes i retning af brugeren. Skæreudstyrsskærmen forhindrer også skader, som kunne opstå, hvis du berører skæreudstyret.

1. Stop motoren.
2. Se efter skader, f.eks. revner.
3. Udskift skæreudstyrsskærmen, hvis den er beskadiget.

Klippeudstyr

Vælg det rigtige skæreudstyr, og udfør vedligeholdelsesarbejde på skæreudstyr for at:

• Opnå maksimal skarphed.
• ∅ge skæreudstyrets levetid.

ADVARSEL: Brug kun skæreudstyr sammen med den beskyttelse, som vi anbefaler! Se Tekniske data på side 68. Se anvisningerne til skæreudstyret for korrekt indføring af trimmertråd og valg af korrekt diameter for trimmertråd.

ADVARSEL: Beskadiget skæreudstyr kan øge risikoen for ulykker.

ADVARSEL: Stands altid motoren, inden du foretager arbejde på skæreudstyret. Denne fortsætter med at rotere, når du slipper gasreguleringen. Kontrollér, at skæreudstyret er standset helt, og fjern kablet fra tændhætten, inden du begynder at arbejde på udstyret.

Trimmerhoved

ADVARSEL: Sørg altid for, at trimmertråden er rullet hårdt og jævnt rundt om tromlen for at undgå skadelige vibrationer.

(Fig. 27)

• Brug kun anbefalede trimmerhoveder og trimmertråde.
• Brug kun anbefalet skæreudstyr.
• Mindre maskiner bruger små trimmerhoveder og omvendt.
• Trimmertrådens længde er vigtig. En længere trimmertråd kræver større motorstyrke end en kort med samme diameter på trimmertråden.
• Sørg for, at den kniv, som sidder på trimmerbeskyttelsen, er intakt. Dette skærer trimmertråden til den korrekte længde.
• Læg trimmertråden i blød i vand et par døgn før brug for at forlænge levetiden.

Batterisikkerhed

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug kun batterier fra serierne BLi og 40-B. For yderligere oplysninger, se Tekniske data på side 68. Batteriet er softwarekrypteret.
• Brug kun batterierne i serierne BLi og 40-B, der er genopladelige, som strømforsyning til de relaterede Husqvarna-produkter. For at undgå personskade må batteriet ikke anvendes som strømforsyning til andre produkter.
• Risiko for elektrisk stød. Tilslut ikke batteripolerne til nøgler, mønter, skruer eller andre metalgenstande. Dette kan medføre en kortslutning af batteriet.
• Undgå at bruge ikke-genopladelige batterier.
• Sæt ikke genstande ind i batteriets luftspalte.
• Hold batteriet væk fra sollys, varme og åben ild. Batteriet kan medføre forbrændinger og/eller kemiske forbrændinger.
• Hold batteriet væk fra regn og våde omgivelser.
• Hold batteriet væk fra mikrobølger og højt tryk.
• Forsøg ikke at skille batteriet ad eller ødelægge det.
• Hvis batteriet lækker, skal du sørge for, at væsken ikke kommer i kontakt med hud eller øjne. Ved berøring af væsken skal området skylles med en stor mængde vand og sæbe, hvorefter der opsøges lægehjælp. Hvis du får væske i øjnene, må du ikke gnide øjnene. Sørg for at skylle dem med rigeligt vand i mindst 15 minutter, og søg derefter lægehjælp.
• Brug batteriet i temperaturer mellem -10 °C (14 °F) og 40 °C (114 °F).
• Batteriet eller batteriopladeren må aldrig rengøres med vand. Se Sådan rengøres produktet, batteriet og batteriopladeren på side 66.
• Brug ikke et defekt eller beskadiget batteri.
• Opbevar batterierne væk fra metalgenstande som f.eks. søm, skruer og smykker.
• Opbevar batteriet utilgængeligt for børn.

Batteriopladersikkerhed

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Risiko for elektrisk stød eller kortslutning, hvis sikkerhedsinstruktionerne ikke overholdes.
• Brug ikke andre batteriopladere end den, der blev leveret med dit produkt. Brug kun QC80- og 40-C80-opladere når du oplader reservebatterier fra serierne BLi og 40-B.
• Forsøg aldrig at adskille batteriopladeren.
• Brug ikke en defekt eller beskadiget batterioplader.
• Løft aldrig batteriopladeren ved hjælp af ledningen. Træk stikket ud for at afbryde batteriopladeren fra stikkontakten. Træk ikke i strømkablet.
• Hold alle kabler og forlængerledninger væk fra vand, olie og skarpe kanter. Sørg for, at ledningen ikke bliver klemt i eksempelvis døre, hegn eller lignende.
• Brug ikke batteriopladeren i nærheden af brandfarlige materialer eller materialer, der kan medføre korrosion. Sørg for, at batteriopladeren ikke er dækket. I tilfælde af røgafgivelse eller brand skal batteriopladeren afbrydes fra stikkontakten.
• Oplad kun batteriet indendørs på et sted med god ventilation og beskyttet mod direkte sollys. Batteriet må ikke oplades udendørs. Oplad ikke batteriet under våde forhold.
• Brug kun batteriopladeren ved temperaturer mellem 5 °C (41 °F) og 40 °C (104 °F). Brug batteriopladeren på et sted med god ventilation, hvor den ikke udsættes for fugt eller støv.
• Sæt ikke genstande ind i batteriopladerens luftspalter.
• Forbind aldrig batteriopladerens poler med metalgenstande, da dette kan kortslutte batteriopladeren.
• Brug godkendte stikkontakter, som ikke er beskadiget. Sørg for, at batteriopladerens ledning ikke er beskadiget. Hvis der bruges forlængerledninger, skal det sikres, at forlængerledningerne ikke er beskadiget.
• Ikke-genopladelige batterier må ikke oplades i batteriopladeren.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Læs følgende advarselsinstruktioner, inden du udfører vedligeholdelse på produktet.

• Fjern batteriet, inden du udfører vedligeholdelse, anden kontrol eller samler produktet.
• Brugeren må kun udføre den form for vedligeholdelses- og servicearbejde, der beskrives i denne brugervejledning. Kontakt en servicetekniker

• Batteriet eller batteriopladeren må aldrig rengøres med vand. Stærke opløsningsmidler kan beskadige plasten.
• Hvis du ikke udfører vedligeholdelse, reduceres levetiden for produktet og risikoen for ulykker øges.
• Der kræves særlig uddannelse til al service og reparation, især for sikkerhedsanordninger

på produktet. Hvis ikke alle kontroller i denne brugsanvisning er godkendt, efter du har udført vedligeholdelse, skal du kontakte din servicetekniker. Vi garanterer, at der er professionelle reparationer og vedligeholdelse til rådighed for dit produkt.

- Brug altid kun originale reservedele.

Montering

Indledning

ADVARSEL: Læs og forstå kapitlet om sikkerhed, før du monterer produktet.

Sådan monters trimmerskærmen

1. Placér trimmerskærmen mod motorhuset. (Fig. 28).
2. Installer bolten gennem motorhuset og trimmerskærmen. (Fig. 29)
3. Spænd bolten.

Sådan samles trimmerhovedet

1. Drej den udgående aksel rundt, indtil hullet i medbringerhjulet flugter med det tilsvarende hul i gearhuset.
2. Sæt låsepinden ind i hullet, så akslen låses.
3. Drej trimmerhovedet mod uret. (Fig. 30)

Sådan monterer du loophåndtaget

1. Monter skruen på loophåndtaget. (Fig. 31)
2. Fastgør loophåndtaget til tilbehøret på skaftet.

3. Spænd skruerne.

4. Juster loophåndtaget til en korrekt position. Se Sådan justeres loophåndtaget og teleskopskaftet på side 64

Sådan installeres blomsterbeskyttelsen

1. Installer blomsterbeskyttelsen i hullerne på motorhuset. (Fig. 32)
2. Kontrollér, at blomsterbeskyttelsen frit kan bevæge sig fremad og bagud. (Fig. 33)

Sådan installeres batteriopladeren 40-C80 på væggen

BEMÆRK: Brug ikke en elektrisk skruetrækker til at montere batteriopladeren på væggen. En elektrisk skruetrækker kan beskadige batteriopladeren.

1. Monter batteriopladeren på væggen med de 2 skruer (B). Brug rawplugs (A), hvis det er nødvendigt. (Fig. 34)
2. Monter de 2 skruehulspropper (C).
3. Tilslut strømkablet til batteriopladeren og en stikkontakt.

Drift

Indledning

ADVARSEL: Læs og forstå kapitlet om sikkerhed, før du bruger produktet.

Før du bruger produktet

• Undersøg arbejdsområdet for at sikre, at du kender terrænet. Undersøg hældningen på jorden, og om der er forhindringer som f.eks. sten, grene og grøfter.
• Foretag en generel inspektion af produktet.

• Udfør alle sikkerhedseftersyn samt service og vedligeholdelse, som fremgår af denne instruktionsbog.

• Undersøg motoren for snavs og revnedannelse. Brug en børste til at rengøre motoren for græs og blade. Brug handsker, når det er nødvendigt.

• Undersøg trimmerhovedet og skæreudstyrsskærmen for skader og revner. Udskift trimmerhovedet og skæreudstyrsskærmen, hvis de er blevet ramt eller er revnet.
• Sørg for, at alle møtrikker og skruer er spændt.
• Sørg for, at alle dæksler, beskyttelsesskærme, håndtag og skæreudstyr er korrekt monteret og er intakte, før du starter produktet.

Batteri

ADVARSEL: Læs og forstå kapitlet om sikkerhed, før du bruger batteriet. Læs

og forstå brugervejledningen for batteriet og batteriopladeren.

Opbevar batteriet og batteriopladeren ved de korrekte omgivende temperaturer.

	Omgivelsestemperatur
Betjening af batteriet 5 °C	-40 °C / 41 °F-104 °F

	Omgivelsestemperatur
Opladning af batteriet 5 °C	-40 °C / 41 °F-104 °F

Batteristatus

Displayet viser status for opladningstilstand, og om der er problemer med batteriet.

(Fig. 35)

LED-indikator Batteristatus (opladningstilstand)
4 LED-lamper er tændt N/A Batteriet er opladet 76-100%.
3 LED-lamper er tændt Batteriet er opladet 76-100%. Batteriet er opladet 51-75%.
2 LED-lamper er tændt Batteriet er opladet 51-75%. Batteriet er opladet 26-50%.
1 LED-lampe er tændt Batteriet er opladet 26-50%. Batteriet er opladet 6-25%.
1 LED-lampe blinker Batteriet er opladet 0-25%. Batteriet er opladet 0-5%.

Sådan oplades batteriet

Oplad batteriet, hvis det er første gang, du bruger det. Et nyt batteri er kun 30 % opladet.

BEMÆRK: Tilslut batteriopladeren til et strømudtag med den spænding og frekvens, der fremgår af typeskiltet.

Batteriet oplades ikke, hvis batteriets temperatur er højere end 50 °C/122 °F.

1. Tilslut strømkablet til batteriopladeren.
2. Tilslut batteriopladeren til et jordet strømudtag. LED-indikator for opladning blinker en gang. (Fig. 36)
3. Tilslutning af batteriet til batteriopladeren. LED-indikator for opladning tændes. Oplad batteriet i maks. 24 timer. (Fig. 37)
4. Tryk på batteriindikatorknappen. Hvis alle LED-indikatorerne tændes, er batteriet fuldt opladet.
5. Træk stikket ud for at frakoble batteriopladeren fra strømudtaget. Træk ikke i strømkablet.
6. Fjern batteriet fra batteriopladeren.

Sådan tilsluttes batteriet til produktet

ADVARSEL: Brug kun det originale Husqvarna batteri i produktet.

1. Oplad batteriet helt.
2. Skub batteriet ind i batteriholderen på produktet. Batteriet låses på plads, när du hører et klik. (Fig. 38)

BEMÆRK: Hvis batteriet ikke bevæger sig let ind i batteriholderen, er batteriet ikke monteret korrekt. Det kan forårsage skader på produktet.

1. Tryk på start/stop-knappen, og hold den nede, indtil det grønne LED-lys tændes. (Fig. 39)
2. Tryk på låsen på strømudløseren og strømudløseren. Skæreudstyret begynder at rotere.

Sådan justeres loophåndtaget og teleskopskaftet

1. Løsn låsehåndtaget, og juster loophåndtaget til en korrekt position. (Fig. 40)
2. Luk läsehändtaget.
3. Løsn håndtaget på skaftet. (Fig. 41)
4. Indstil den nødvendige længde på akslen. Sørg for, at du kan se trekanten på akslen. (Fig. 42)
5. Luk håndtaget, og spænd skruen.

Bemærk: Fastgør ikke loophåndtaget på advarselsmærkaterne på akslen.

Sådan bruges SavE-funktionen

Dette produkt har en strømsparefunktion, SavE.

Bemærk: SavE-funktionen reducerer produktets skærekraft.

1. Tryk på SavE-knappen på tastaturet.

2. Kontroller, at den grønne LED tændes.

3. Tryk på SavE-knappen igen for at afbryde funktionen. Den grønne LED slukker. (Fig. 43)

Automatisk slukkefunktion

Dette produkt har en nedlukningsmetode, der stopper apparatet, hvis produktet ikke anvendes. Den grønne LED til start/stop slukker, og produktet stopper efter 180 sekunder.

Betjening af produktet

Sådan trimmes græsset

1. Hold trimmerhovedet lige over jorden, og hold det i vinkel. Tryk ikke trimmertråden ned i græsset. (Fig. 44)
2. Reducer længden af trimmerträden med 10-12 cm/4-4,75 tommer.
3. Reducer motorhastigheden for at mindske risikoen for skader på planterne.
4. Brug 80 % gas, när du klipper græs när genstande. (Fig. 45)

Sådan ryddes græs

1. Hold trimmerhovedet over jorden.
2. Vip trimmerhovedet til siden.
3. Snit med enden af trimmertråden omkring genstande i arbejdsområdet.

BEMAERK: Slå græsset. Andre objekter, der rammes af trimmertråden, øger sliddet på trimmertråden.

Sådan klippes græsset

1. Sørg for, at trimmertråden er parallel med underlaget, når du klipper græsset. (Fig. 46)

2. Skub ikke trimmerhovedet ned mod jorden. Det kan forårsage skader på produktet.

3. Flyt produktet fra side til side, när du slår græs. Brug fuld gas. (Fig. 47)

Sådan fejes græsset

Luftstrømmen fra den roterende trimmertråd kan bruges til at fjerne det afskårne græs fra et område.

1. Hold trimmerhovedet og trimmertråden parallelt med jorden og over jorden.
2. Giv fuld gas.
3. Flyt trimmerhovedet fra side til side og fej græsset.

ADVARSEL: Rens trimmerhovedets dæksel, hver gang du monterer en ny trimmertråd for at undgå uligevægt og vibrationer i håndtagene. Efterse også regelmæssigt andre dele af trimmerhovedet, og rens dem om nødvendigt.

1. Slip strømudløseren og låsen på strømudløseren.
2. Tryk på start/stopknappen, indtil den grønne LED slukker.
3. Tryk på udløserknapperne på batteriet, og træk batteriet ud af produktet. (Fig. 48)

Sådan udskiftes trimmerträden

Se sidste side i denne brugsanvisning.

Vedligeholdelse

Indledning

ADVARSEL: Læs og forstå sikkerhedskapitlet, før du udfører vedligeholdelse på produktet.

Nedenfor vises en oversigt over det vedligeholdelsesarbejde, der skal udføres på produktet. Se Vedligeholdelse på side 65 for flere oplysninger.

Vedligeholdelsesskema

ADVARSEL: Fjern batteriet, før du udfører vedligeholdelse.

Vedligeholdelse	Hver dag	Ugentligt	Månedligt
Rengør produktets udvendige overflade med en tør klud. Brug ikke vand. X
Vedligeholdelse	Hver dag Ugentligt		Månedligt
Kontrollér, at start/stop-knappen fungerer korrekt og ikke er beskadiget. X
Kontrollér, at strømudløseren og strømudløserlåsen fungerer i sikkerhedsmæssig henseende.	X
Sørg for, at alle kontrolenheder fungerer og ikke er beskadiget. X
Hold håndtagene tørre, rene og frie for olie og fedt. X
Sørg for, at skæreudstyret ikke er beskadiget. Udskift skæreudstyret, hvis det er beskadiget.	X
Sørg for, at skæreudstyret er intakt. Udskift skæreudstyrsskærmen, hvis den er beskadiget.	X
Sørg for, at skruer og møtrikker er spændt. X
Kontrollér, at udløserknapperne på batteriet fungerer og låser batteriet på plads i produktet.	X
Kontrollér, at batteriopladeren er intakt og fungerer korrekt. X
Sørg for, at batteriet ikke er beskadiget. X
Sørg for, at batteriet er opladt. X
Sørg for, at batteriopladeren ikke er beskadiget. X
Undersøg alle kabler, koblinger og tilslutninger. Sørg for, at de ikke er beskadi-gede eller snavsede.		X
Kontrollér forbindelserne mellem batteriet og produktet. Kontrollér forbindelserne mellem batteriet og batteriopladeren.			X

Sådan undersøges batteriet og batteriopladeren

1. Undersøg batteriet for skader, f.eks. revner.
2. Undersøg batteriopladeren for skader, f.eks. revner.
3. Undersøg regelmæssigt, at forbindelsesledningen til batteriopladeren er intakt, og at der ikke er revner i den.

Sådan rengøres produktet, batteriet og batteriopladeren

1. Rengør produktet med en tør klud efter brug.

2. Rengør batteriet og batteriopladeren med en tør klud. Hold batteristyresporene rene.

3. Sørg for, at polerne på batteriet og batteriopladeren er rene, før batteriet sættes i batteriopladeren eller produktet.

Sådan udføres eftersyn og udskiftning af trimmerhovedet

1. Kontrollér trimmerhovedet for skader og revner.
2. Træk trimmertrådens trådmontering ud.
3. Afmonter trimmerhovedet. (Fig. 49)
4. Udskift trimmerhovedet.
5. Saml trimmerhovedet. Se Sådan samles trimmerhovedet på side 63.

Fejlfinding

Tastatur

Kontrollampeskærm Mulige fejl Mulige	løsninger
Fejl-LED'en blinker. Overbelastning Skæreudstyret kan ikke bevæge sig		frit. Udløs skæreudstyret.
		Temperaturafvigelse Lad produktet køe af.
Produktet starter ikke. Tryk på strømudløseren og start-knappen på samme tid.		Slip strømudløseren, og stands pro-duktet.
Fejl-LED'en lyser rødt. Det er nødvendigt at foretage service på produktet		Kontakt din serviceforhandler.

Batteri

LED-display Mulige fejl Mulig løsning
Den grønne LED blinker. Lav batterispænding. Oplad batteriet.
Fejl-LED'en blinker. Temperaturafvigelse. Brug batteriet i temperatureer mellem -10 °C(14 °F) og 40 °C (104 °F).
Fejl-LED'en er tændt. Batteriforskellen er for stor (1 V). Kontakt din serviceforhandler.

Batterioplader

Problem	Mulige fejl Mulig løsning
LED-indikatoren for opladning lyser rødt.	Permanent fejl på batterioplader. Snak med din forhandler.
LED-indikatoren for opladning blinker grønt.	Temperaturafvigelse, batteriet er for koldt eller for varmt til brug eller opladning.	Lad batteriet køle ned eller varmes op. Når batteriet har den korrekte temperatur, kan det bruges eller oplades igen. Brug batteriopladeren ved omgivende temperaturer på mellem 5 °C (41 °F) og 40 °C (104 °F).
LED-indikatoren for opladning blinker rødt.	Defekt batteri. Snak med din forhandler.

Transport, opbevaring og bortskaffelse

• De medfølgende li-ion-batterier overholder lovkravene vedrørende farligt gods.
  • Overhold de særlige krav vedrørende emballage og etiketter til kommerciel transport, herunder tredjeparter og speditører.

• Tal med en person med specialuddannelse i farligt materiale, før du sender produktet. Overhold alle gældende nationale bestemmelser.

• Sæt tape på åbne kontakter, när batteriet lægges i en pakke. Sørg for, at batteriet ikke kan bevæge sig i pakken.

• Fjern altid batteriet ved opbevaring eller transport.
• Sæt batteriet og batteriopladeren i et rum, der er tørt og fri for fugt og frost.
• Batteriet må ikke opbevares på steder, hvor statisk elektricitet kan forekomme. Opbevar ikke batteriet i en metalkasse.

- Opbevar batteriet ved temperaturer på mellem 5 °C/41 °F og 25 °C/77 °F og væk fra direkte sollys.

- Opbevar batteriopladeren ved temperaturer på mellem 5 °C/41 °F og 45 °C/113 °F og væk fra direkte sollys.

- Brug kun batteriopladeren ved en omgivende temperatur på mellem 5 °C/41 °F og 40 °C/104 °F.

- Oplad batteriet 30 % til 50 %, før du sætter det til opbevaring i længere tid.

- Opbevar batteriopladeren i et rum, der er lukket og tørt.

- Hold batteriet væk fra batteriopladeren under opbevaring. Lad ikke børn og andre ikke-autoriserede personer røre ved udstyret. Opbevar udstyret i et rum, der kan aflåses.

- Rengør produktet, og udfør fuld service, før du sætter produktet til opbevaring i længere tid.

• Brug transportskærmen på produktet for at forhindre personskader eller skader på produktet under transport og opbevaring.
• Fastspænd produktet sikkert under transporten.

Bortskaffelse af batteriet, batteriopladeren og produktet

Symbolerne på produktet eller emballagen angiver, at produktet ikke er almindeligt husholdningsaffald. Aflever det på en genbrugsstation til elektrisk og elektronisk udstyr. Dette hjælper med at forhindre skader på miljøet og på personer.

Kontakt de lokale myndigheder, dit renovationsselskab eller din forhandler for at få flere oplysninger om, hvordan du genbruger dit produkt.

Tekniske data

Tekniske data

	215iL
Motor
Motortype BLDC
Omdrejningstal på udgående aksel, o/min. 6800
Klippebredde, mm 310
Vægt
Vægt uden batteri, kg 2,9
Støjemissioner ^10
Lydeffektniveau, målt dB(A) 90,5
Lydeffektniveau, garanteret L_WA dB (A) 92
Støjniveauer ^11
Ækvivalent lydtryksniveau ved brugerens ører målt i henhold til EN ISO 50636-2-91, dB (A)	74,9
Vibrationsniveauer ^12
Vibrationsniveauer i håndtag målt i henhold til EN50636-2-91, m/s ^2 Udstyret med trimmerhoved (original), front/bag.	4,5 / 2,7

Godkendte batterier til produktet

Batteri BLi10 B	Li20 40-B70 40-B140
Type Lithiumion	Lithiumion Lithiumion		Lithiumion
Batterikapacitet, Ah	Se batteritypeskiltet		Se batteritypeskiltet Se batteritypeskiltet Se batteritypeskiltet
Nominelspænding, V	36 36,5 36 36	6,5 36 36
Vægt, kg	0,7	0,7	1,2	1,2	0,8	1,25

Godkendte batteriopladere til produktet

Batterioplader	QC80	40-C80
Netspænding, V	100-240	100-240
Frekvens, Hz	50-60	50-60
Effekt, watt	100	72
Udgangsspænding, V (jævnstrøm)/ ampere, A	36/2	43/1,6

Tilbehør

Godkendt tilbehør

Godkendt tilbehør	Type	Beskyttelse til skæreudstyr, Art. nr.
Trimmerhoved	R25B (∅ 2 mm line)	529 96 69-01

Beskrivelse Batteridreven plænetrimmer
Varemærke Husqvarna
Type / model 215iL
Identifikation Serienumrene fra 2024 og fremefter

Direktiv/bestemmels-er	Beskrivelse
2006/42/EF "vedrørende maskiner"
2014/30/EU "vedrørende elektromagnetisk kompatibilitet"
2000/14/EF "vedrørende støjemissioner til omgivelserne"
2011/65/EU "om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr"

og at følgende standarder og/eller tekniske specifikationer anvendes: EN 60335-1:2012/A15:2021, EN 50636-2-91:2014, EN IEC 63000:2018, EN IEC 55014-1:2021; EN IEC 55014-2:2021.

Udpeget organ: 0197 TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431 Nürnberg, Germany har bekræftet, at bestemmelserne i Rådets direktiv 2000/14/EF, procedure for overensstemmelsesvurdering: Bilag VI.

Vedr. oplysninger om støjemission, se Tekniske data på side 68.

Huskvarna, 2024-02-01

$$ \Delta \cdot 2 u $$

Claes Losdal, R&D Manager, Husqvarna AB Ansvarlig for teknisk dokumentation

Inhalt

(Fig. 5) Må ikke utsettes for regn.

(Fig. 7) Hold tilskuere borte fra maskinen.

Vi er ikke ansvarlige for skader på produktet vårt hvis:

ADVARSEL: Les de fölgende advarslene før du utfører vedlikehold på produktet.

ADVARSEL: Les og forstå kapittelet om sikkerhet før du monterer produktet.

Slik fester du trimmerskjermen

Slik monterer du batteriladeren (40-C80) på veggen

OBS: Ikke bruk en elektrisk skrutrekker til å montere batteriladeren på veggen. En elektrisk skrutrekker kan skade batteriladeren.

1. Monter batteriladeren på veggen med de to skruene (B). Bruk veggpluggene (A) hvis det er nødvendig. (Fig. 34)
2. Monter de to skruehullpluggene (C).
3. Koble strømledningen til batteriladeren og en stikkontakt.

Drift

Innledning

ADVARSEL: Les og forstå kapittelet om sikkerhet før du bruker produktet.

Før du bruker produktet

Displayet viser ladestatusen og eventuelle problemer med batteriet.

(Fig. 35)

LED-indikator Batteristatus (ladestatus)
	BLi10, BLi20 40-B70, 40-B140
4 LED-lamper lyser Ikke tilgjengelig	Batteriet er 76–100 % ladet.
3 LED-lamper lyser. Batteriet er 76–	100 % ladet. Batteriet er 51–75 % ladet.
2 LED-lamper lyser. Batteriet er 51–	75 % ladet. Batteriet er 26–50 % ladet.
1 LED-lampe lyser. Batteriet er 26–50 % ladet. Batteriet er 6–25 % ladet.
1 LED-lampe blinker. Batteriet er 0–	25 % ladet. Batteriet er 0–5% ladet.

Hvis det er første gang du bruker batteriet, må du lade det. Et nytt batteri er bare 30 % ladet.

OBS: Koble batteriladeren til et strømuttak med den spenningen og frekvensen som er angitt på typeskiltet.

Batteriet lades ikke hvis batteritemperaturen er på over 50 °C / 122 °F.

1. Koble strømledningen til batteriladeren.
2. Koble batteriladeren til en jordet stikkontakt. Ladelampen blinker én gang. (Fig. 36)
3. Koble batteriet til batteriladeren. Ladelampen slås på. Lad batteriet i maks. 24 timer. (Fig. 37)
4. Trykk på batteriindikatorknappen. Hvis alle LED-indikatorene lyser, er batteriet fulladet.
5. Trekk i støpselet for å ta batteriladeren ut av strømuttaket. Ikke dra i ledningen.
6. Fjern batteriet fra batteriladeren.

Slik kobler du batteriet til produktet

ADVARSEL: Bruk bare originale Husqvarna-batterier i produktet.

1. Lad batteriet helt opp.
2. Skyv batteriet inn i batteriholderen på produktet. Batteriet låses på plass när du hører et klikk. (Fig. 38)

Slik starter du produktet

Slik justerer du loophåndtaket og teleskopriggrøret

1. Løsne låsehåndtaket, og juster loophåndtaket til ønsket posisjon. (Fig. 40)
2. Lukk läsehändtaket.
3. Løsne spaken på riggrøret. (Fig. 41)
4. Juster riggrøret til nødvendig lengde. Sørg for at du kan se trekanten på akselen. (Fig. 42)
5. Lukk spaken, og trekk til skruen.

Merk: Ikke fest loophåndtaket på varselmerkene på riggrøret.

Slik stopper du produktet

Slik skifter du trimmertråd

Se siste side i denne bruksanvisningen.

Vedlikehold

Innledning

ADVARSEL: Les og forstå kapittelet om sikkerhet før du utfører vedlikehold på produktet.

Vedlikeholdsskjema

Slik kontrollerer du batteriet og batteriladeren

[phone], erklærer på eget ansvar at produktet:

Beskrivelse Batteridrevet gresstrimmer
Merke Husqvarna
Type/modell 215iL
ID Serienumre datert 2024 og senere

fullstendig overholder følgende EU-direktiver og -forskrifter:

Symboler på produkten
