Täname McCullochi toote kasutamise eest. Olete saanud osaks loost, mis algas kaua aega tagasi, kui McCullochi korporatsoon alustas Teise maailmasoja paevil mootorite tootmist. Alates 1949. aastast, kui McCulloch tutvustas om esimest kerget uhemehe-kettsaagi, ei ole puutoen enam endine.

Uenduslike kettsaagide sari kestis labi aastakumnete ja ettevote laienes, esmalt 1950. aastatel lennuki- ja kardimootorite ning 1960. aastatel minikttaagide valdkonda. Hiljem, 1970. ja 1980. aastatel, lisati tootevalikusse trimmerid ja puhurid.

Tänapäeval jätkab McCulloch Husqvarna grupi osana voimsate mootorite, tehniliste uuenduste ja tugeva inseneritö traditsioone, mis on juba üle poole sajandi olnud meie tunnusmärkideks. Meie eesmärkideks on langetada kutusekulu,heitgaase ja murataset, samuti tosta ohutust ja kasutajasobralikkust.

Me loodame, et jääe oma McCullochi tootega rahule, sest see on moeldud teid abistama pikka aega. Toote tööiga pikeneb, kui järgite selles kasutusjuhendis esitatud kasutus-, teenindus- ja hooldusjuhiseid. Kui peaksite vajama professionaalset remondi- voi teenindusabi, kasutage meie teenusepakkujate otsingumootorit Aadressil www.mcculloch.com.

McCulloch tootab pidevalt oma toodete edasiarendamise alal ja jatab seetottu endale oiguse teha muuhulgas muudatusi toodete kuju ja valimuse osas.

Selle kasutusjuhendi saate samuti alla laadida Aadressilt www.mcculloch.com.

MIS ON MIS?

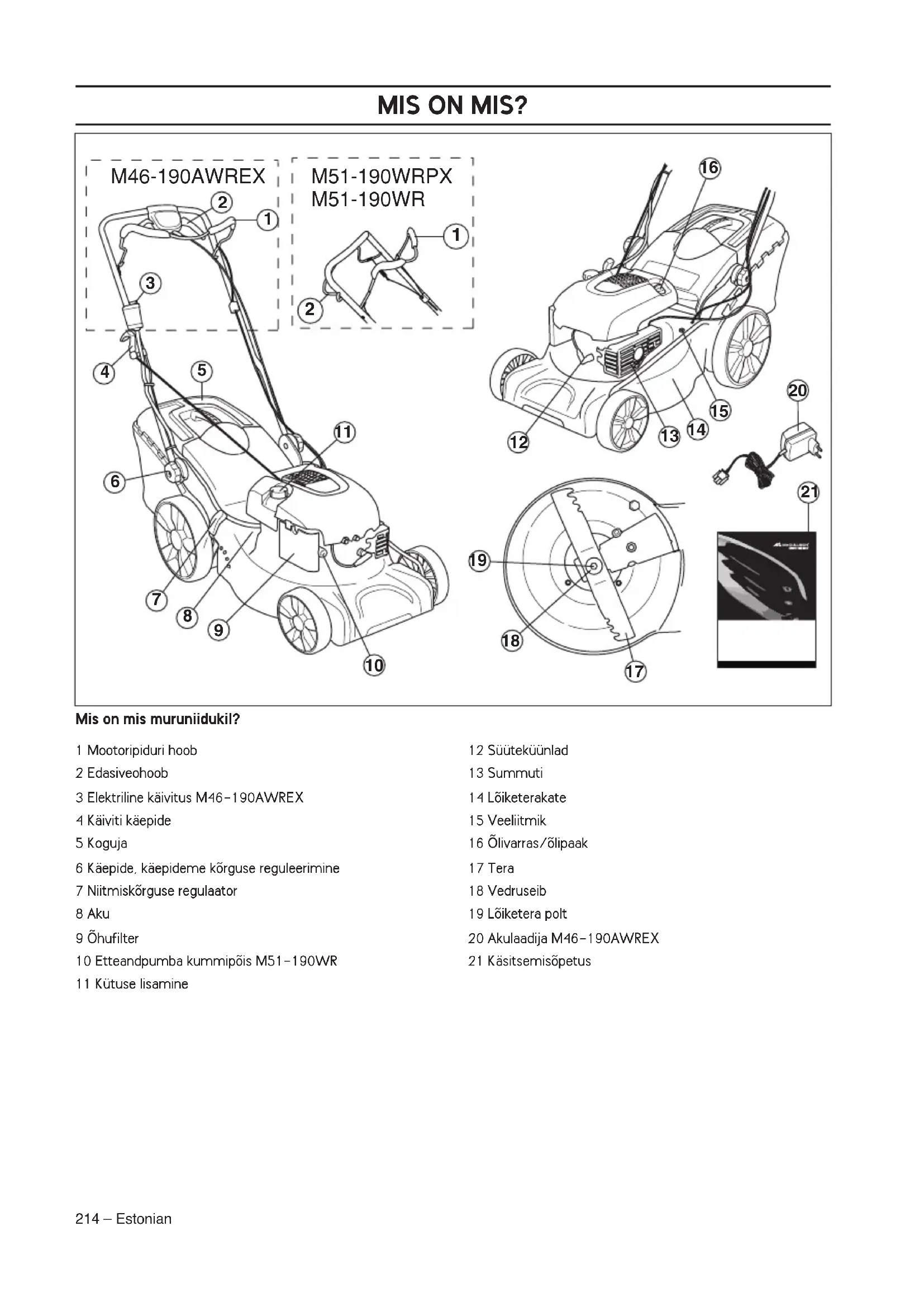

Mis on mis muruniidukil?

1 Mootoripiduri hoob
2 Edasivehoob
3 Elektriline käivitus M46-190AWREX
4 Käviti käepide
5 Koguja
6 Käepide, käepideme kõrguse reguleerimine
7 Niitmiskorguse regulaator
8Aku
9 Ohuifilter
10 Etteandpumba kummipois MS1-190WR
11 Kutuse lisamine

Käesolevas käsitletakse seadme ohutusvarustust, selle toimimist, kontrollimist ning pohihouldust, mis tagab ohutu too.

ETTEVAATUST! Ara kunagi kasuta seadet, mille ohutusvarustus on puudulik. Vajadusel lasta seadme hooldustookojas parandada.

Vältimaks soovimatut käivitumist,
eemaldage Süütejuhe Süütekünlalt.

Löiketerakate

• Lioketerakate on ette nahtud vibratsiooni vahendamiseks ja loikekahjude ohu vahendamiseks.

Löikurikatte kontrollimine

• Kontrolli, et liketerakate on terve ja ilma nahtavate defektideta, naiteks materjalipragudeta.

Mootoripiduri hoob

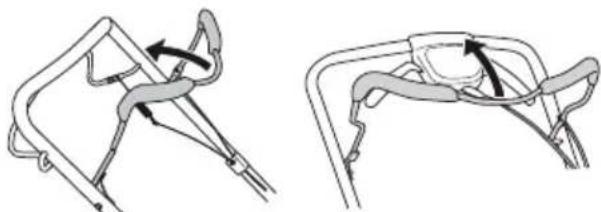

• Mootoripidur on ette nahtud mootori seiskamiseks. Kui mootoripiduri hoob vabastatakse, siis mootor seiskub.

Pidurikäepideme kontrollimine

Laske taisgaasil tootada ning seejarel vabastage pidurikäepide. Motooripidur peab olema alati reguleeritud nii, et mootor seiskub 3 sekundi jooksul.

Summuti

ETTEVAATUST! Arge kunagi kasutage ilma summutita voi viga saanud summutiga seadet. Vigane summuti voib suurendada mürataset ja tuleohtu. Hoidke tulekustusatvahendid käepärast.

Summuti laheb seadme tootamisel vaga kuumaks ja on kuum ka parast seadme valja lulitamist. See kehtib ka tuhikaigul tootamise kohta. Olge tootamisel hoolikas ja ettevaatlik, eriti siis, kui tootate tuleohtlike gaaside ja muude materjalide lahedal.

• Summuti ülesandeks on hoida minimaalset mürataset ja suunata mootoriheitgaasid operatorist eemale.

Summuti kontroll

Kontrollige korraparaselt, kas summuti on terve ja kas see on korralikult kinni.

KOKUPANEK JA REGULEERIMINE

Uldised napunäited

TAHTIS! Valtimaks soovimatut käivitumist, eemaldage Süütejuhe Süütekünlalt.

Käepide

Koostamine

Ulapide

Pange käepideme torukonstruktsoon taptset käepideme alumise osa vastassuunda. Keerake hoovad korralikult kinni.

Seaded

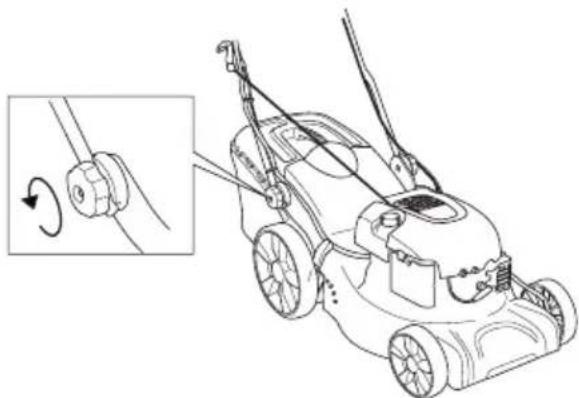

Käepideme körgus

• Keerake alumised hoovad lahti.

• Seadistage korgus sobivaks. Keerake hoovad korralikult kinni.

Niitmiskörgus

MÄRKUS! Åra seadista niitmiskörgust liiga madalaks, kuna ebatasasuste korral voivad loiketerad käia kungaste vastu.

Körgema liokekorguse valimiseks liigutage hooba taha, madalama valimiseks ette.

Koguja

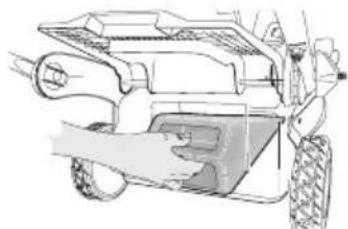

Kinnitage kogumiskott

Kinnitage konksud raami ülemise serva külge.

Kinnitage kogumiskoti pōhi väljaliskeava külge.

• Tõstke valjalaske kaitse üles, et multšikork paigaldada/ eemaldada.

Kinnitage vedru konksuga raami kulge.

Oli lisamine

• Olipaak on tarnimisel tuhi. Oli tuleb lisada aeglaselt. Vaadake juhiseid osast Hooldus. Mootorioli vahetatakse esimest korda pärast 5 tootundi.

Uldised napunäited

ETTEVAATUST! Kui mootor tootab suletud voi halva ohtusega ruumis, vob seade pohjustada lambumissurma voi lingugaasimurgistuse.

Kütus ja kutuseaurud on väga tuleohtlikud ning voivad pöhjustada ohtlikke kahjustusi sissehingamisel voi nahale sattumisel. Olge ettevaatlik kutuse käsitsemisel ning hoolitsege selle eest, et te käsitseksite kutust hiatus ðhustatavas kohas.

Mootori heitgaasid on kuumad ja voivad sisaldada sādemeid, mis voivad tekitada tulekahju. Sellepärast āra käivita seadet kunagi ruumis sees ega tuleohtlike materjalide ligidal!

Arge suitsetage kutuse lahedral ega pange sinna kuumi esemeid.

Küttesegu

MÄRKUS! Seadmele on paigaldatud neljataklimootor. Jälgige, et mootoris oleks alati piisavalt öli.

Bensiin

• Kasuta kvaliteetset plii- voi pliivaba bensiini.
• Soovituslik madalaim oktaanary on 90 (RON). Kui te tootate 90st madalama oktaanarvuga kutusega, tekib mootori kuumenemine. See voib mootorit kahjustada ja pohjustada toseid mootoririkkeid.
• Kui on saadaval keskkonnasaëstlikku, nn. alkulaatkutust, tuleb seda kasutada.

Mootorioli.

MARKUS! Kontrolli enne muruniiduki kaivitamist olitaset. Liiga madal olitase voib pohjustada tosiseid mootorikahjustusi. Vaadake juhiseid peatukist „Hoodus".

Mootorioli vahetatakse esimest korda pärast 5 toottundi. Tehniliste andmete peatukist leiate juhised sobiva oli valimiseks. Arge kasutage kahetaktimootori oli.

Tankimine

ETTEVAATUST! Seiska mootor ning lase sel enne tankimist moni minut jahtuda.

Bensiini mahaloksumise valtimiseks kasutage kutuse lisamisel alati bensiinikanistrit.

Kütuse lisamisel ava kork ettevaatlikult,
et üleröhk saaks aeglaselt vaheneda.

Puhkke kütusepaagi korgi umbrus puhtaks.

Pärast kutuse lisamist pinguta korki hoolikalt. Hooletus voib pohjustada tulekahju.

Enne käivitamist vii seade vahemalt 3
meetri kaugusele kutuse lisamise paigast.

Ara käivita seadet:

Kui kutus voi mootorioli on tilkunud masinale, kuivata koik pritsmed ja lase bensiinjäakidel aurustuda.
- Kui kutust on sattunud Su kehale voi riietele, vaheta riided. Pesu puhtaks kehaosad, kuhu on sattunud kutust. Pesvee ja seebiga.
Kui seadmest pihkub kutust. Kontrolli korraparaselt, et kutust ei lekiks kutusepaagi korgi vahelt voi voolikust.

Transport ja hoiustamine

• Ara hoia seadet ega kutust seal, kus pihkumise korral kutuseaurud voivad kokku puutuda sademete voi lahtise tulega, nait. masinate, elektrimootorite, releede, lulitite, soojaveekatelde jt. seadmete laheduses.
• Hoia ja transpondi kutust selleks ettenahtud nous.

• Lase kutuse- ja olipaak taesti tuhjaks, enne kui jatad seadme pikaks ajaks seisma. Palu lahimast bensiinijaamast abi sobiva paiga leidmisel vana kutuse ja oli jaoks.

Isiklik ohutusvarustus

Seadmega tootamisel tuleb kasutada ettenahtud isiklikku kaitsevarustust. Isiklik kaitsevarustus ei valista onnetusi, kuid vahendab vigastuse astet. Palu seadme muujalt abi sobiva varustuse valimisel.

Kasuta alati:

Kui muratase ületab 85 dB piiri, kasutage körvaklappe.
Vastupidavad, mittelibisevad jalatsid.
- Tugevad pikad pūksid. Āra kanna lühikesi pūkse vōi sandaale ega ole paljajalu.
Vajadusel tuleb kasutada kindaid, naiteks loikeosa paigaldamisel, kontrollimisel ja puhastamisel.

Uldised ohutuseeskirjad

Selles osas kirjeldatakse pohlisi ohutusjuhiseid seadrme kasutamisel. See teave ei saa kunagi asendada professionaalseid oskusi ega kogemusi.

• Loe käsitsemisopetus põhjalikult läbi, et koik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad.
• Arge unustage, et seadme operator vastutab seadrmist tingitud ohtude ning onnetuste ning varaliste kahjude eest.
• Seade tuleb puhas hoida. Sildid ja kleebised peavad olematai likult loetavad.

Koiki olukordi, mis vöivad seadme käitamisel ette tulla, ei ole voimalik kirjeldada. Olge alati ettevaatlik ja lahtuge tervest moistusest. Kui salute ebaturalisena tanduvasse olukorda, lopetage too ning otseige asjatundlikku abi. Põrduge edasimuüja, hoolduskeskuse vöi kogenud kasutaja poole. Arge uritage teha midagi, milles te ei ole kindel!

ETTEVAATUST! Seade tekitab toottades elektromagnetvälja. Teatud tingimustel voib vali hairida aktiivsete voi passiivsete meditsiniliste implantaatide tdd. Tõsiste voi surmaga loppevate kahjustuste riski vahendamiseks soovitame meditsinilisi implantaate kasutavatel inimestel pidada seadme kasutamise eel nou omarsti ja implantaadi valmistajaga.

ETTEVAATUST! Vääral vöi hooletul kasutamisel vöib seade olla ohtlik, pöhjustada raskeid vigastusi vöi kasutaja ja teiste inimeste surma.

Arge lubage seadet kasutada voi hooldada valjaoppeta inimesi voi lapsi.

Ohutuse tagamiseks taleks füusilise voi vaimse puudega voi terviserikkega inimestel seadet kasutada vaid järevalve all.

Ara luba kellelgi seadet kasutada enne, kui oled kindel, et ta on kasutamisopetuse sisust aru saanud.

Arge tootage seadmega, kui te olete vasinud, ravimite voi alkoholi moju all, ms voivad mojutada teie otstamisvoimet, nagemist ja keha valitsemist.

ETTEVAATUST! Kooskolastuseta muudatused ja mitteoriginaalosad voivad pohjustada ohtlikke kahjustusi nii kasutajale endale kui juuresviibijaile. Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata.

Arge ehitage seadet ringi, nii et see enam ei vasta tehase originaalmudelile ega voite ka kasutada sellist seadet, millest voib arvata, et keegi on selle umber ehitanud.

Ara kasuta vigastatud seadet. Kontrolli ja hoolda seadet korraparaselt, nagu käsitlemisopetuses noutud. Teatud hooldust tohib teha ainult vastava valjaoppe saanud spetsialist.

Kasuta alati originalosi.

Töoplatsi ohutus

• Enne niitmise alustamist tuleb murult eemaldada oksad, raod, kivid jne.
• Lõikeosaga kokku puutuvad objektid vãivad öhku paiskuda ning tabada inimesi vãi esemeid. Hoidke körvalised isikud ja loomad ohutus kauguses.
• Hoidu seadme kasutamisest halva ilmaga. Åra toöta paksu udu, kova vihma, tuule voi pakase korral. Külma ilmaga tootamine on väga väsitav ja Sellega kaasneb muid ohte, nagu liber maapind.
• Kontrollige umbrust ja veenduge, et miski ei saa hairida teie kontrolli seadme üle.

• Ettevaust juurte, kivide, okste, aukude, kraavide jms.
  Körges rohus vöib takistusi mitte mārgata.

• Nölvade niitmine vöib olla ohtlik. Ära kasuta muruniidukit väga järskudel nölvadel. Muruniidukit ei tohi kasutada suurema kalde kui 15 kraadi korral.
  Kallakul peab käik kulgema nõlvakaldega risti. Mööda nõlva üles ja alla käia on palju raskem.

• Ettevaatust nurkade ja vaatevalja varjavate objektide laheduses.

Tööohutus

• Muruniiduk on ette nähtud üksnes muru niitmiseks.
  Seadme mitteotstarbekohane kasutamine on keelatud.
• Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus.
• Ara kunagi käivita muruniidukit enne, kui lōiketera ja koik katted on korrektsett paigaldatud. Vastasel korral voib lōiketera lahti tulla ning pöhjustada vigastusi.
• Valdi lioketera looke vastu voorkehi nagu kivid, pujuured voi muu sarnane. Selle tagajerjel voib lioketera nuriks mutuda ning mootorivoll koverduda. Kover telg toob kaasa tasakaalu kadumise ja tugeva vibratsioni, millega kaasneb lioketera eemaldumise oht.
• Pidurihoob ei tohi masina too ajal olla pusivalt kinnitatud kaepideme kulge.
• Aseta muruniiduk stabilsele tasasele aluspinnale ja käivita see. Jälgiet alokitera ei satuks kontakti maapinna vöi muude esemetega.
• Liikuge alati seadme taga. Jalgige, et rattad puudutaksid maad ning hoidke niites kahe kaepidemest kinni. Hoidke kaed ja jalad liuvatest terdest eemal.
• Arge kallutage tootava mootoriga seadet.
• Masinat-too ajal enda suunas tommates tuleb olla aarmiselt tahelepanelik.
• Ara kunagi tosta voi kanna muruniidukit, kui selle mootor on kaivitatud. Kui pead muruniidukit tostma, seiska kõigepealt mootor ning eemalda suutekaabel suutekuünlalt.
• Masina viimisel üle ala, mida ei niideta (nt kruusatee, kivi, kiviklibu, asfalt jne), tuleb mootor seisata.
• Ara kunagi jookse toottava masinaga. Muruniidukiga tuleb alati toottada kies.
• Enne niitmiskorguse muutmist seiska mootor. Arge seadistage, kui mootor tootab.
• Mitte kunagi arge jatke tootava mootoriga seadet jarelevaltva. Lulitage mootor valja. Veenduge, et loikeosa on Iopetanud poorlemise.
  Kui puutete seadmega vastu mingit körvalist eset voi kui vibratsoon lakkab, katkestage kohe too ja lülitage seade valja. Vötke sutejuhe sutekuünla küljest lahti. Kontrollige, kas seade pole saanud kahjustusi. Parandage vajadusel.

Pöhline lõikamistehnika

• Parima tulemuse saavutamiseks kasutage alati teritatud tera. Nuri tera loikab ebauhtlaselt ning rohuliblede loikepind tombub kollaseks.
• Ara kunagi niida rohkem kui 1/3 muru pikkusest. See kehtib eriti kuivadel perioodidel. Niida koigepealt suure niitmiskorgusega. Seejarel kontrolli tulemust ja langeta korgus sobiva tasemeni. Kui muru on eriti korge, soida aeglaselt ja niida kaks korda.
• Niitke iga kord erinevas suunas, et välttida triipude tekkimist murule.

Transport ja hoiustamine

• Vedamiseks kinnitage seadme osad alati kindlalt, et vältnida vedamise kaigus voimalikke kahjustusi ja onnetusi.
• Hoidke seadet suletud ruumis, lastele ning körvalistele isikutele kattesaamatus kohas.
• Hoidke seadet ja selle lisatarvikuid kuivas ja kulma eest kaitstud kohas.
  Kütuse vedamise ja hoidmise kohta vt peatükki „Kütuse käsitsmine".

Käivitamine ja seiskamine

Enne käivitamist

ETTEVAATUST! Loe käsitsemisopetus pohjalikult labi, et koik eeskirjad oleksid täesti arusaadavad, enne kui seadet kasutama hakkad.

Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus.

• Vaata, et toöpiirkonnas poleks võöraid isikuid.
• Hooldage iga paev. Vaadake juhiseid peatukist „Hooldus".
  Jälg, kas suutekaabel on korralikult suutekünlal.

Käivitamine

Mudelil M46-190AWREX, M51-190WRPX on automatne ohuklapp.

Mudelil M51-190WR on kasi-ohuklapp (eeltäitepumba kummipois).

Enne muruniiduki esmakordset käivitamist vajutage viis korda kutusepampa. Järgmistel kordadel, kui masin kalma mootoriga käivitate, vajutage kutusepampa kolm korda.

• Mootorit käivitades tuleb pidurikäepide hoida vastu seadme käepidet.

Seiske seadmetaga.
Vötke käivitikaepidernest kinni. tōmmake käivitusnörparema käega aeglaselt välja, kuni tunnete vastupanu (käiviti hambad haakuvad). Tōmmake hooga, nii et mootor käivitub. Käivitusnöör i tohi kerida kae umber.

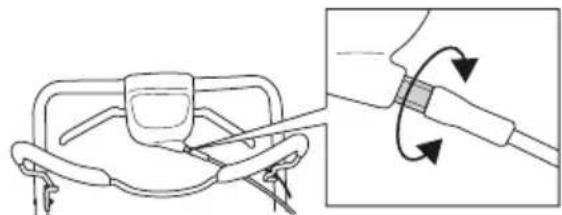

M46-190AWREX

M46-190AWREX on varustatud elektronilise käivitiga, mida kasutatakse järgneval viisil.

• Enne elektronilise käviti esmakordset kasutamist uuel hoojal tuleb laada aku. Vt ka neid juhiseid, mis on toodud alajaotuses Hooldamine.
• Pöörake mootori piduri hoob juhtraua poole.

Vajutage ja hoidke elektronilist käivitit all, kuni mootor käivitub.

Ajam

• Ajami kāivitamiseks vajutage edasivehooba kaepideme poole.

• Enne masina enda poole tombamist vabastage ajam ja likake masinat umbes 10 cm edasisuunas.

Seiskamine

Mootor seiskub, vabastades mootoripiduri hoova.

Uldised napunäited

ETTEVAATUST! Seadme kasutaja vöib teha ainult selliseid hooldamis- ja korrastustöid, mida on kirjeldatud käesolevas kasutusjuhendis. Keerukamate toöde tegemiseks tuleb poorduda toökotta.

Vältimaks soovimatut käivitumist,
eemaldage Süütejuhe Süütekünlalt.

Kui seadet ei hooldata oigesti ja korraparaselt ja seadet ei paranda asjatundja, voib seadme tooiga liheneda ja tekkida oht onnetuste tekkeks. Lisateabe saamiseks vota uhendust lahima hooldustookojaga.

TAHELEPANU! Masina kallutamisel jalgige, et ohufilter jaaks koige korgemale.

• Kasuta alati originalosi.

Hooldusskeem

Hooldusskeemil on naha, millised seadme osad hooldust vajavad ning milliste vaheaegade tagant hooldustoid tuleb teha. Vahejad on arvutatud eeldusel, et sedet kasutatakse iga paev, ning need voivad vastavalt kasutussagedusele erineda.

Enne käivitamist	Iganädalane hooldus	Igakuine hooldus
Üldkontroll Süutekünl	lad Öhufilter
Välispidine puhastus	$ummuti* Kütuses	üsteem
Öli tase.
Löikeseade
Löiketerakate*
Sidurikaabli seadistamine
Mootoripiduri hoob*

*Vaadake juhiseid peatükist „Seadme ohutusvarustus".

Uldkontroll

• Kontrolli, et kruvid ja mutrid oleksid korralikult kinnitatud.

• Harja muruniiduk lehtedest, murust ja muust sarnasest puhtaks.
• Ara kasuta masina puhasamiseks survepesu.
• Ara kunagi pritsi vett otse mootorile.
• Puhasta käiviti ðhuimemisava. Kontrolli käivitit ja selle nöör.
• Lõiketerakatte alt puhastamisel keera masina süutekuunal ülespoole. Tuhendage bensiinipaak.

Oli tase

Ölitaseme kontrollimisel peab muruniiduk seismasatasel aluspinnal. Kontrolli olitaset moötevardaga olipaagi korgi kuljes. Keerake olitäitmisavalt kork ára, puhastage moötevarras, mis on korgi kuljes ja pange kork tagasi, kuid ärge keerake kinni. Kontrollige olitaset moötevarda järgi.

Kui olitase on modal, lisa mootorioli kuni olivarda ülemise tasemeni.

Löikeseade

• Kontrolli loikeosa seisukorda, et seal poleks vigastusi voi pragusid. Vigastatud voi pragudega loikeosad tuleb valja vahetada.
• Jälgii, et Sul oleks alati*hasti teritatud ja ðogesti tasakaalustatud lōiketera.

TAHELEPANU! Pärast teritamist tuleb Ioketerasid tasakaalustada. Terade tasakaalustamist, vahetamist voiteritamist tuleb teha tokojas.

Kui niiduk söidab takistuse otsa ja lioiketerad liahevad katki, tuleb need vahetada. Laske hoolduskeskuses hinnata, kastera saab teritada vöi tuleb see valja vahetada.

Terade vahetamine

ETTEVAATUST! Kasuta loikevarustuse teenindamisel ja hooldamisel alati tugevaid kindaid. Lioketerad on vaga teravad ning loikekahjustused voivad tekkida vaga kergesti.

Lahti vötmine

Keera lahti polt, mis hoiab loiketera.

• Eemaldage vana tera. Kontrollige, et tera kinnitus oleks terve. Kontrolli ka, kas loiketera polt on terve ja mootorivoll ei ole kover.

Koostamine

Jälgi, et lokietera on teljel öigesti keskel.

Paigalda seib ja kruvi polt korralikult kinni. Polt tuleb pingutada pingutusmomendiga 45-60 Nm.

Keerake tera kæga, veendumaks, et see poorleb vabalt. Proovikäivage seade.

Suutekuünlad

MARKUS! Kasuta alati soovitatud suutekuunla tuup! Vale suutekuunal vioigastada kolbi voi silindrit.

Kui seadme voimsus on vaike, kaivita on raske voi seade tootab tuhikagul ebahtlaselt, kontrollige alati kogepealt, kas suutekunal on korras, enne muude abinoude rakendamist.
Kui sutekuunal on must, puhastage see ning kontrollige, et elektroodide vahe oleks 0,5 mm. Vajaduse korral vahetage valja.

Sidurikaabli seadistamine

M51-190WRPX, M51-190WR

Tappisreguleerige trossi reguleerkruvi kasutades.

Kui siduritrossi tappisreguleerimisest ei piisa, teostage jamereguleerime.
- Pikendage trossi tappisreguleerimise kruvi kasutades.
- Siduritrossi jämereguleerimiseks kinnitage seda sidurilati erinevate klambrite kulge. Seejärel teostage trossi tappisreguleerime.

M46-190AWREX

Tappisreguleerige trossi reguleerkruvi kasutades.

Ohufilter

Eemalda ohufiltri kaitse ja demonteeri ohufilter.
- Pikemat aega kasutad ñhulfrit ei saa enam taiesti puhtaks. Sellepärast tuleb see korraparaselt uuega asendada. Vigastatud ñhulfilter tuleb kohe välja vahetada.
- Jalgi paigaldamisel, et ohufilter on tihedalt vastu filtrihoidikut.

Puhastage paberfilter.

• Puhastage filter, koputades seda tasase pinna vastu. Arge kunagi kasutage filtri puhastamiseks bensiiniga lahustit, nt petrooleumi, ega suruohku.

Puhastage vahtkummist filter.

Vötke vahtkummifilter āra. Peske filtrit korralikult leiges seebivees. Pärast pesemist loputage filtrit korralikult puhtas vees. Pigistage filtrit ja pange kuivama. NB! Körge surveya suruohk vöib vahtkummit kahjustada. Pärast puhasamist tuleb filter mootoriīliga sisse olitada. Puhkige liigne Ŏli āra, surudes puhast riidelappi filtri vastu.

Olivahetus

Tuhjenda kutusepaak.
Keera lahti olipaagi kork.
- Aseta kohale sobiv nōu Ōi kogumiseks.
Lase oI valja, kallutades mootorit nii, et oI voolab taitetoru kaudu valja. Masina kallutamisel jalgige, et ohufilter jaaks koige korgemale. Kusi lahimast bensiinijaamast, kuhu saad araanda kutuse ja mootorioli jaegid.
Täitke hea kvaliteediga uue mootorioliga. Vaadake juhiseid peatukist "Tehnilised naitajad".

Kütusesüsteem

• Kontrollige, kas paagi kaas ja tihend on korras.
• Kontrollige kutusevoolikut. Vajadusel vahetage.

HOOLDUS

Aku laadimine.

Laadige akut kasutades kaasasolevat laadjat.

Aku laeb jargmiselt.

• Avage elektristarteri kate

• Uhendage akulaadija ja laadige akut maksimaalselt 24 tundi.

Kaitsme kontrollimine

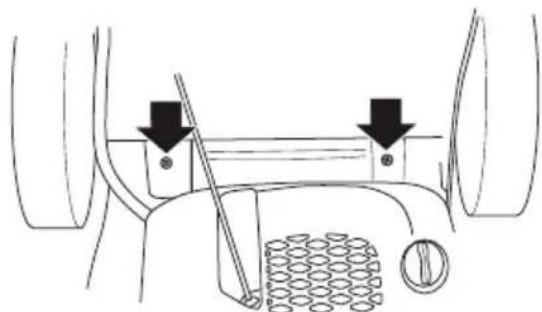

Keerake aku kinnitusalus lahti

• Keerake aku kinnitusalust ettevaatlikult, et aku ei kukuks valja.

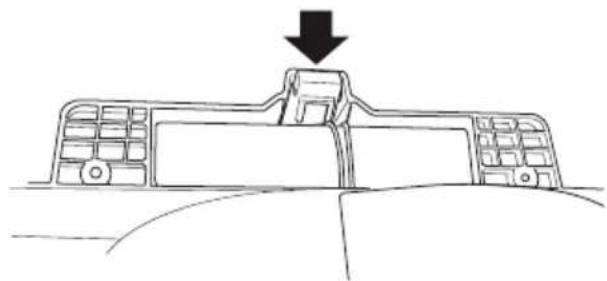

• Avage kaitsme hoidiku kate

• Kontrollige kaitset, vahetage see, kui see on labi polenud.

• Pange aku kinnitusalus tagasi ja veenduge, et ükski kaabel ei ole kinni jänud.
  Keerake aku kinnitusalus kinni

TEHNILISED ANDMED

	M46-190AWREX M5	1-190WRPX M51-190WR
Mootor
Mootori tootja Briggs & Stratton Briggs & Stratton	Briggs & Stratton
Silindri maht, cm3	190 190 190
Kiirus, rpm 2900 2900 2900
Mootori nimivöimsus, kW (vt märkus 1) 2,4 2,4 2,4
Süütesüsteem
Süütekünlad RJ19LMC RJ19LMC RJ19LMC
Elektroodide vahe, mm 0,5 0,5 0,5
Kütuse-/määrimissüsteem
Bensiinipaagi maht, l 1,5 1,5 1,5
*Mootoriöli SAE 30/SAE 10W-30 SAE 30/SAE	10W-30 SAE 30/SAE 10W-30
Kaal
Seade tühjade paakidega, kg 32,5	35,0	35,0
Mūraemission (vt. märkust 2)
Mūra võimsustase, dBA	94	96	96
Mūra võimsustase, garanteeritud LWA dBA	95	97	97
Müratase (vt. märkust 3)
Mürarõhutase kasutaja kõrva juures, dB (A)	80	82	82
Vibratsionitase, a hveq (vt. märkust 4)
Käepide, m/s2	3,3 2,9 2,9
Lõikesüsteem
Niitmiskörgus, mm	30-80	30-90	30-90
Tõolaius, cm	46	51	51
Tera	PX3	PX3	Combi 51
Kogumiskoti maht, liitrit	50	60	60

Märkus 1 Mootori nāidatud vōimsusklass on antud mootorimudeli järgi toodetud tūpmootori keskmine netovōimsus (kindla pörete arvu juures), mōdetud vastavalt SAE standardile J1349/ISO1585. Masstoodangust tulud mootoritel vöib see vaartuspisut erineda. Seadmele paigaldatud mootori tegelik efektiivvōimsus oleneb toökiirusest, keskkonnatingimustest ja muudest teguritest.

1. markus: Umbritsevasse keskkonda leviva mura voimsus (Lw). moedetud vastavalt EU direktiivile 2000/14/EU.
2. markus: Helirohutase standardi EN 836 jargi. Helirohutaseme kohta toodud andmete statistine dispersion (standardhale) on 1,0 dB (A).
3. markus: Vibratsionitase standardi EN 836 jargi. Vibratsionitiseme kohta toodud andmete tuupiline statistiline dispersion (standardhve) on 0.2m / s^2
   *Kasutage kvaliteedi SF, SG, SH, SJ voi korgema kvaliteedi mootorioli. Vaadake mootori tootja juhendis olevat viskoossuste tabelit ja valige vastavalt oodatavale valiskeskkonna temperatuurile sobivaim viskoossus.

EUKinnitus vastavusest

2006/42/EU (17. mai 2006. a).mehhanismide kohta
- elektromagnetilise ühilduvuse direktiv 15. detsember 2004. 2004/108/EMU.
müradirektiiv 8. maist 2000 2000/14/EG.

Teave mura kohta on toodud peatukis Tehnilised andmed.

Järgitud on alljärgnevaid standardeid: EN 836, ISO 11094, EN 55012.

Kontrollorgan: 0404, SMP Svensk Maskinprovning AB. Fyrisborgsgatan 3, SE-754 50 Uppsala, on välja andnud tunnistuse seadme vastavuse kohta ELi nõukogu 8. mai 2000 direktivi 2000/14/E Ü lisale Vl mūraemissionide kohta keskkonnas.

(Husqvarna AB volitatud esindaja ja tehnilise dokumentatsiooni eest vastutaja.)

SIMBOLU NOZIME

Simbolu nozime

BRIDINAJUMS!Nepareizi vai pavirsi lietota masina var but bistams darbariks, kas var lietotajam vai citiem izraisit nopietnas traumas vai naes gadijumus.
