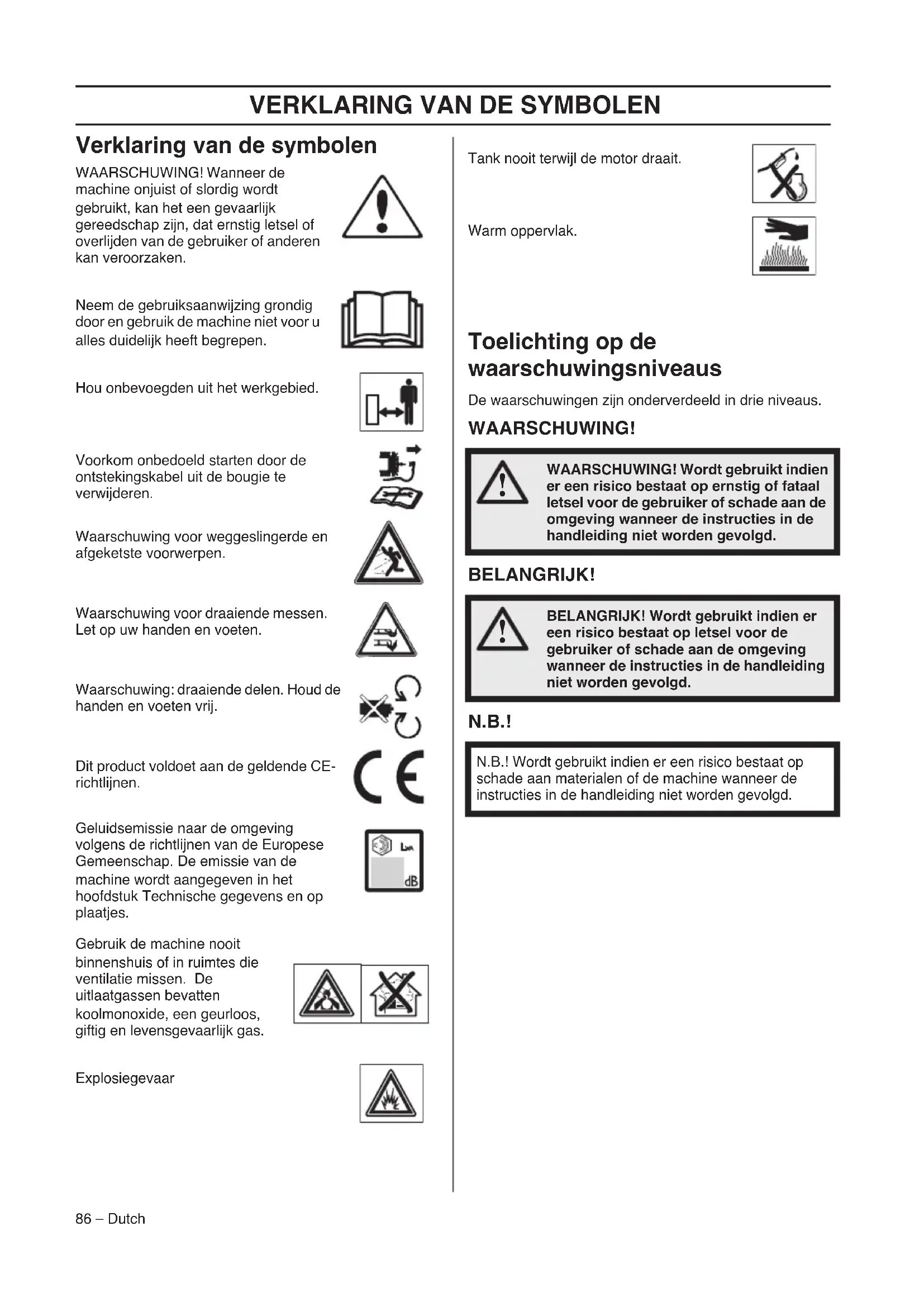

Verklaring van de symbolen

WAARSCHUWING! Wanneer de machine onjuist of slordig worden gebruikt, kan het een gevaarlijk gereedschap zich, dat ernstig letsel of overlijden van de gebruiker of anderen kan veroorzaken.

Neem de gebruiksaanwijzing grondig door en gebruik de machine nicht voor u alles duidelijk heeft begrepen.

Hou onbevoegden uit het werkgebied.

Voorkom onbedoeld starten door de ontstekingskabel uit de bougie te verwijden.

Waarschuwing voor weggeslingerde en afgeketste voorwerpen.

Waarschuwing voor draaiende messen.
Let op uw handen en voeten.

Waarschuwing: draaiende delen. Houd de handen en voeten vrij.

Dit product voldoet aan de geldende CE-richtlijnen.

Geluidsemissieaar de omgeving volgens de richtlijnen van de Europese Gemeenschap.De emissie van demachine wordt aangegeven in het hoofdstuk Technische gegevens en opplaatjes.

Gebruik de machine nooit binnenshuis of in ruimtes die ventilatie missen. De uitlaatgassen bevatten koolmonoxide, een geurloos, giftig en levensgevaarlijk gas.

Explosiegevaar

Tank nooit terwijl de motor draait.

Warm oppervlak.

Toelichting op de waarschuwingsniveauaus

De waarschuwingen zijn onderverdeeld in drie niveaus.

WAARSCHUWING!

WAARSCHUWING! Wort gebruikt indien er een risico bestaat op ernstig of fataal letsel voor de gebruiker of schade aan de omgeving wanner de instructies in de handleiding Niet worden gevolgd.

BELANGRIJK!

BELANGRIJK! Wortd gebruikt indien er een risico bestaat op letsel voor de gebruiker of schade aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

N.B.！

N.B.! Wort gebrukt indien er een risico bestaat op schade aan materialen of de machine wanner de instructies in de handleiding nicht worden gevolgd.

PRESENTATIE

Inhoud Beste klant!

VERKLARING VAN DE SYMBOLEN

Verklaring van de symbolen 86

Toelichting op de waarschuwingsniveauaus 86

PRESENTATIE

Inhoud 87

Besteklant! 87

WAT IS WAT?

Wat is wat op de grasmaier? 88

VEILIGHEIDSUITRUSTING VOOR DE MACHINE

Algemeen 89

MONTAGE EN AFSTELLINGEN

Algemeen 90

Handvat 90

Maaihoogte 90

Opvangbak 90

Mulcher-inzetstuk 90

Olie bijvullen 90

BRANDSTOFHANTERING

Algemeen 91

Brandstof 91

Tanken 91

Transport en opbergen 91

BEDIENING

Persoonlijke veiligheidsuitrusting 92

Algemeneveiligheidsinstructies 92

Basistechniek 93

Transport en opbergen 93

Starten en stoppen 94

ONDERHOUD

Algemeen 95

Onderhoudsschema 95

Algemene inspectie 95

Bougie 96

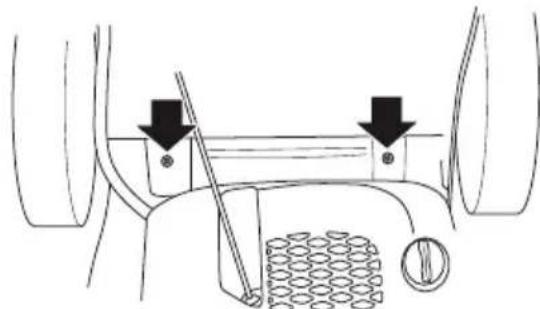

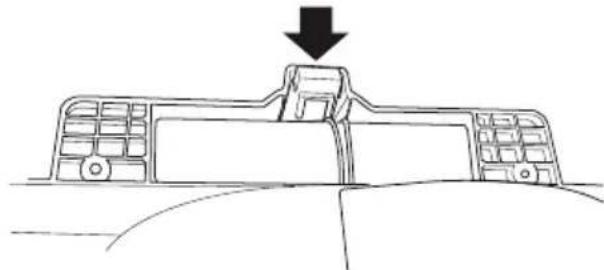

De zekering controlleren 97

TECHNISCHE GEGEVENS

EG-verklaring van overeenstemming 99

Hartelijk dank dat u voor een McCulloch-product heb gekozen. U maakt hierdoor deeluit van een verhaal dat lang geleden begon, toen de McCulloch Corporation tijdens de Tweede Wereldoorlog startte met de productie van motoren. In 1949 introdueerde McCulloch zicheerste lichte eenmanskettingzaag, waarna houtbewerking nooit更是 hetzelfde zou zijn.

De reeks innovatiekettingzagen zou zich in de loop van decennia voortzetten, en het bedrijf breidde uit: eerst met vliegtuig- en kartmotoren in de jaren 50 van de vorige eeuw en verrolgens met minikettingzagen in de jaren 60. Nog later, in de jaren 70 en 80, werden trimmers en bladblazers aan het assortment toegevoegd.

Tegenwoordigzet McCulloch,als onderdeel van de Husqvarna-groep, de traditie voort van krachtige motoren,technische innovaties en sterke ontwerpen die almeer dan een halve eeuw ons visitekaartje+zijn. Verlaging van het brandstofverbruik,emissies en geluidsniveauaus hebben bij ons de hoogste prioriteit, net als het verbeteren van de veiligheid en de gebruikersvriendelijkheid.

Wij hopen van harte dat u tevreden zult zich met uw McCulloch-machine, omdat deze is ontworpen om u gedurende lange&tijd te vergezellen. U kunt de levensduur van de machine verlengen door de adviezen in deze bedieningshandleiding over gebruik, service en onderhoud op te volgen. Mocht u ooit professionele hulp nodig hebben in verband met reparatie of service, maak dan gebruik van de Service Locator op www.mcculloch.com.

McCullochwerkt voortdurend aan het verder ontwikkelen van haar producten en houdt zich dan ook hetrecht voor om+zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

Deze handleiding is ook to download via www.mcculloch.com.

WAT IS WAT?

Wat is wat op de grasmaier?

1 Motorrembeugel
2 Voortdrijvingsstang
3 Elektrisch M46-190AWREX
4 Starthendel
5 Opvangbak
6 Hendel, hoothe handgreep
7 Maaihoogtehendel
8 Accu
9 Luchtfilter
10 Primerbalg M51-190WR
11 Brandstof bijvullen

12 Bougie
13 Geluideddemper
14 Maaikap
15 Wateraansluiting
16 Peilstok/olie bijvullen
17 Mes
18 Veerring
19 Mesbout
20 Batterijlader M46-190AWREX
21 Gebruiksaanwijzing

VEILIGHEIDSUITRUSTING VOOR DE MACHINE

Algemeen

In dit hoofdstuk worden verklaard wat de veiligheidsonderdelen van de machine zich, welke functie ze hebben en hoe de controle en het onderhoud要去en uitgevoerd worden om hun goede werkig veilig te stellen.

WAARSCHUWING! Gebruik nooit een machine als de veiligheidsonderdelen kapot zich. Als uw machine Niet door alle controles komt, moet u ermee maar uw serviceworkplaats voor reparatie.

Voorkom onbedoeld starten door de ontstekingskabel uit de bougie te verwijdenen.

Maaikap

• De maaikap is geconstrueerd om trillingen te reduceren en het risico van snijwonden te verminderen.

Controle van maaikap

• Controller of de maaikap heel en zonder zichbare defecten, bijv. scheuren in het materiaal, is.

Motorrembeugel

• De motorrem is ontworpen om de motor te stoppen.
  Wanner u de handgreep van de motorrembeugel loslaat, moet de motor stoppen.

De motorremhendel controleren

Geef volgas en LAST Vervolgens de rembeugel los. De motorrem moet altijd zo afgesteld waar dat de motor binnen 3 seconden start.

Geluidemper

WAARSCHUWING! Gebruik de machine nooit zonder geluidemper of met een defecte geluidemper. Door een kapotte geluidemper konnen het geluidsniveau en het risico van brand aanzienlijk toenemen. Hou gereedschap voor brandblussen bij de hand.

De geluidemper wordt zeer heet, zowel tijdens het gebruik als na het stoppen. Dit geldt ook bij stationair draaien. Wees oplettend op brandgevaar, vooral bij hantering vlakbij brandgevaarlijke stoffen en/of gassen.

• De geluideddemper wird ontworpen om het geluidsniveau zo laag möglich te honden, en om de uitlaatgassen weg te richten van de gebruiker.

Controle van geluiddemper

• Controller regelmatig of de geluiddempper heel is en of deze goed vast zit.

Algemeen

BELANGRIJK! Voorkom onbedoeld starten door de ontstekingskabeluit de bougie te verwijderen.

Handvat

Monteren

Tophandgreep

Plaats de buisconstructie van het handvat direct gegenover het onderste deel van het handvat. Draai de knuppen goed vast.

Installingen

Hoopte handgreep

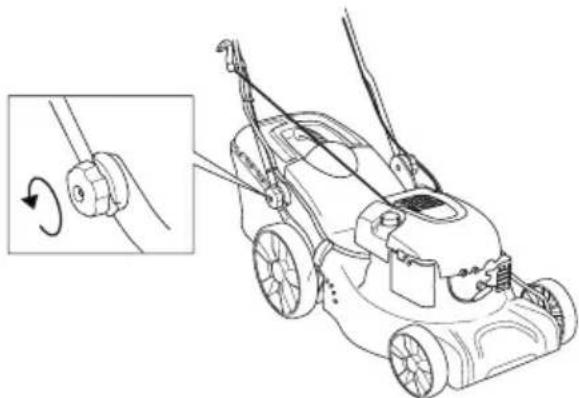

Draai de onderste knuppen los.

Stel de hoogte af. Draai de knoppen goed vast.

Maaihoogte

LET OP! Stel de maaihoogte nicht te laag af, sondern dan het risico bestaat dat de messen bij onregelmatigheden in de aarde lopen.

Zet de hendel maar achefteren voor een hogere maaihoogte enaar voren voor een lagere maaihoogte.

Opvangbak

• Breng de opvangzak aan.

• Bevestig de haken in de bovenrand van het chassis.

• Steek de onderkant van de opvangzak in deuitwerpopening.

Mulcher-inzetstuk

• Zet de afvoerbescherming omhoog om de mulchplug te monteren/demonteren.

Plaats de veer in het frame.

Olie bijvullen

• De olietank is bij levering leeg. Vul langzaam de olie bij. Zie de instructies in het hoofdstuk Onderhoud. De motorolie要去 de eerste keer verrangen worden na 5aar bedrijfstijd.

Algemeen

WAARSCHUWING! Een motor latent lopen in een afgesloten of slecht geventileerde ruimte kan dodelijke ongelukken veroorzaken door verstikking of koolmonoxidevergiftingig.

Brandstof en brandstofdampen zijn zeer brandgevaarlijk en{kunnen leiden tot ernstig letsel bij inademing en contact met de huid. Wees.daarom voorzichtig wanner u met brandstof werkt en zorg voor goede luchtventilatie bij de brandstofhantering.

De uitlaatgassen van de motor zijn heet en+kunnen vonken bevatten die brand kunnenveroorzaken.Start de machine daarom nooit binnenshuis of in de buurt vanlicht ontvlambaar materiaal!

Rook Niet en planta ook geen warm voorwerp in de buurt van de brandstof.

Brandstof

LET OP! De machine heeft een viertaktmotor. Zorg ervoor dat er altijd voldoende olie in de olietank zit.

Benzine

• Gebruik loodvrije of gelode benzine van een hoge kwaliteit.
• Het aanbevolen laagste octaangehalte is 90 (RON). Indien u de motor LAST lopen op benzine met een lager octaangehalte dan 90, kan het zogenaamde kloppen optreden. Hierdoor stijgt de motortemperatuur wat tot zware motorbeschadigingen kan leiden.
• Waar milieuvriendelijk benzine, de zag. alkylaat benzine, verkrijgbaar is,要去 deze gebruikt worden.

Motorolie

LET OP! Controller het oliepeil voordat de grasmaaier wordt gestart. Een te laag oliepeil kan ernstige beschadigingen aan de motor veroorzaken. Zie de instructies in het hoofdstuk "Onderhoud".

• De motorolie moet de eerste keer verrangen worden na 5 uur bedrijftstijd. Zie Technische gevevens voor informatatie over het aanbevolen type olie. Gebruik nooit olie bedoeld voor tweetaktmotoren.

Tanken

WAARSCHUWING! Stop de motor en LAST hem voor het tanken enkele Minutes afkoelen.

Gebruik.altijd een benzinekan om morsen te voorkomen.

Open de dop van de tank voorzichtig wanner u wilt tanken zDat eventuele overdruk langzaam verdwijnt.

Maak de omgeving rond de tankdop schoon.

Draai de dop van de tank goed vast na het tanken. Door nalatigheid kan er brand ontstaan.

Verplaats de machine ten minste 3m van de tankplaats voor u de motor start.

Start de machine nooit:

• Indien u brandstof of motorolie op de machine hebt gemorst. Droog alles af en LAST de benzineresten verdampen.
• Als u brandstof op uzelf of op uw kleding gemorst heeft, trek schone kleding aan. Was de lichaamsdelen die in contact+zijn geweest met brandstof. Gebruik water en zeep.
• Als de machine brandstof lekt. Controller de tankdop en de brandstoffleidingen regelmatig op lekkage.

Transport en opbergen

• Bewaar en vervoer de machine en brandstof zo, dat eventuele lekkege en dampen nicht in contact kennen komen met vonden of open vuur, bijvoorbeeld van elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d.
  Bij opslag en vervoer van brandstof要去en algtd speciaal voor dat doel bestemde en goedgekeurdt tanks worden gebruikt.

Opslag voor langearend

• Als de machine gedurende langeijd Niet gebruikt za worden, moet de brandstoftank leeggemaakt worden. Vraag bij uw tankstation of bij de gemeente waar u de afgetapte brandstof kwijt kan.

Persoonlijke veiligheidsuitrusting

Bij al het gebruik van de machine要去 goedgekeurde persoonlijke beschermingsuitrusting gezruikt worden. Persoonlijke beschermingsuitrusting elimineert de risico's Niet, maar verminder het schadelijk effect in geval van een ongeval. Vraag uw dealer om raad wanner u uwuitrusting koopt.

Draag altijd:

• Gebruik een gehoorkap als het geluidsniveau meer dan 85 dB bedraagt.
• Slipvaste en stevige laarzen of schoenen.
• Een stevige lange broek. Draag geen korte broek of sandalen en loop Niet op blote voeten.
  Draag handschoenen indien nodig, b.v. wanner u de snijuitrusting monteert, inspecteert of schoonmaakt.

Algemene veiligheidsinstructies

In dit hoofdstuk worden de basisveiligheidsregels voor het gebruik van de machine behandeld. De gegeven informatie kan nooit de kennis verrangen die een vakman via opledingen en practische ervaring heeft verworven.

• Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.
  Denk erom dat de operator verantwoordelijk is voor ongelukken of beschadigingen van andere mensen of hun eigendommen.
• Houd de machine schoon. Aanduidingen en stickers要去en volledig leesbaar�!.

Gebruik alkijd uw gezond verstand

Het is nicht möglichk om elke möglichk situatie te vermelden. Wees algtd voorzichtig en gebruik uw gezond verstand. Als u in een situatie belandt waarin u zich Niet veilig voelt, dient u een expert te raadplegen. Wend u tot uw dealer, uw serviceworkplaats of een ervaren gebruiker. Onderneem geen werkzaamheden waaroor u zich onvoldoende gekwalificeerd ache!

WAARSCHUWING! Deze machine produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedieren.

WAARSCHUWING! Wonneer de machine onjuist of slordig worden gebruikt, kan het een gevaarlijk gereedschap zich, dat ernstig letsel of overlijden van de gebruiker of anderen kan veroorzaken.

Laat kinderen of andere Personen die nicht zich opgeleid om met de machine om te gaan,DEXE NOOT gebruiken of onderhonden.

De machine mag nicht worden gezebrukt door Personen met lichamelijke of geestelijkke beperkingen of door personen die om gezondheidsredenen nicht geschikt zich om de machine te bedieren, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun gezilgheid.

Laat nooit een ander de machine gebruiken zonder u ervan te verzekerend dat ze de inhoud van de gebruiksaanwijzing hebben begrepen.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen, die uw gezichtsvermögen, beordelingsvermögen of coordinatievermögen konnen beinvloeden.

WAARSCHUWING! Niet goedgekeurde wijzigingen en/of nicht-originele onderden konnen tot ernstige verwondingen of het overlijden van zowel gebruiker of anderen leiden. De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant.

Wijzig deze machine nooit zo dat hij nicht langer overeenstemt met de origineleuitvoering, en gebruik de machine Niet als u denkt dat anderen hem hebben gewijzigd.

Gebruik nooit een machine die defect is. Volg de onderhouds-, controle- en service-instructies van deze gebruiksaanwijzing. Bepaalde onderhouds- en servicemaatregelen要去en uitgevoerd worden door opgeleide en gekwalificeerde specialisten.

Men moet alkijd originele onderdelen gebruiken.

BEDIENING

Veiligkeit op de werkplek

• Voordat u begint met maaien moeten takken, stenen enz. van het gazon worden verwijderd.
• Voorwerpen die gegen de snijuitrusting botsen können worden weggeslingerd en schade aanrichten aan mensen en andere voorwerpen. Houd mensen en dieren op afstand.
• Gebruik de motorkettingzaag Niet in ongunstige weersomstandigheden. B.v. bij dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situatuies leiden, zoals een gladde ondergrond.
• Houd uw omgeving in de gaten om ervoor te zorgen dat u de macht over de machine Niet verliest door onverwachte gebeurtenissen.
• Let goed op wortels, stenen, twijgen, putten, sloten enz. Hoog gras kan hindernissen verbergen.
• Het maaien van hellingen kan gevaarlijk zijn. Gebruik de grasmaaier Niet op zeer steile hellingen. De grasmaaier mag Niet worden gebruikt op een helling van meer dan 15 graden.
  Op hellend terrein moet u de paden loodrecht ten opzichte van de helling lately lopen. Het is veel makkelijker om dwars over een helling te lopen dan op en neer.
• Wees voorzichtig wonneer u in de buurt komt van onoverzachtelijk bochten en voorwerpen die uw zich kunnen belemmeren.

Werkveiligigkeit

• Een grasmaaier is alleen geconstrueerd voor het maaien van gazons. Alle overige gebruik is Niet toegestaan.
• Draag alg'tijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veiligheidsuitrusting".
• Start de grasmaier Niet zonder dat mes en alle kappen zijn gemonteerd. Het mes kan anders losraken en persoonlijk letsel veroorzaken.
  Voorkom dat het mes gegen vreeimde voorwerpen slaat zoals stenen, wortels of ie's dergelijks. Dit kan ertoe leiden dat het mes bot wordt en dat de motoras krom worden. Een kromme as zorgt voor onbalans en sterke trillingen, hetgeen leidt tot een groot risico van het losraken van het mes.
• De rembeugel mag nooit permanent in de handgreep verankerd zich, wonneer de machine loopt.
• Plaats de grasmaier op een stabiele ondergrond en start hem. Zorg ervoor dat het mes Niet in contact kan komen met de grond of een ander voorwerp.
• Ga altijd achter de machine staan. Laat alle wielen op de grond en houd beiden handen op de handgreep tijdens het maaien. Houd uw handen en voeten uit de buurt van de draaiende bladen.

Kantel de machine nicht verwijl de motor draait.
- Let vooral ook op wanseer u de machineijdens de werkzaamheden maar u toe trekt.
- Til de grasmaier nooit op en draag deze nicht wanner de motor is gestart. Indien u de grasmaier要去 optillen,要去 u eerst de motor stoppen en de ontstekingskabel van de bougie halen.
- De motor要去en uitgezet bij verplaatsing over terrein dat Niet要去en worden gemaaid. Bijvoorbeeld paden, steen, grind, asfalt enz.
- Ren Niet met de machine wanner deze werkt. U要去 algid met de grasmaier lopen.
- Zet de motor uit voordat u de maaihoogte wijzigt. Voer nooit afstellingen uit terwijl de motor draait.
- Laat de machine nooit zonder toezicht met draaiende motor achechter. Zet de motor uit. Controller of desnijuitrusting is gestopt met draaien.
- Als er een voorwerp geraakt worden of er trillingen ontstaan, moet u de machine stoppen. Haal de bougiekabel van de bougie. Controller of de machine Niet beschadigd is. Repareer eventuele beschadigingen.

Basistechniek

Maai altijd met een scherp blad, voor optimaal resultaat. Een bot blad levert ongelijkmatig maairesultaat op, en het gras vergeeelt waar het is afgemaaid.
Maai nooit meer dan 1/3 van de lenghte van het gras. Dit geldt vooral in periodes van droogte. Maai eerst op een groote maaihoogte. Controller daarna het resultaat en ga waar een geschikte hoogte. Indien het gras extra lang is, moet u langzaam rijden en eventueel twee koer maaien.
Maai elke keer in een andere richting, om het ontstaan van strepen in het gazon te voorkomen.

Transport en opbergen

Zet de apparatuurijdens vervoer goed vast om transportschade en ongelukken te voorkomen.
- Sla de apparatuur op in een aflsuitbare ruimte zodate het buiten het bereik is van kinderen en onbevoegde Personen.
Berg de machine en bijbehorende apparatuur op in een droge en vorstvrije ruimte.
- Zie het hoofdstuk "Brandstofhantering" voor informatatie over het vervoer en opslaan van brandstof.

BEDIENING

Starten en stoppen

Voor de start

WAARSCHUWING! Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.

Draag algijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veiligheidsuitrusting".

• Hou onbevoegden uit het werkgebied.
• Voer dagelijks onderhoud UIT. Zie de instructies in het hoofdstuk "Onderhoud".
  Zorg ervoor dat de ontstekingskabel goed op de bougie zit.

Starten

Model M46-190AWREX, M51-190WRPX is voorzien van een automatische choke.

De modellen M40-125, M46-125, M46-125R, M46-125RX, M46-140R, M51-140R maar voorzien van een handmatige choke (primerbalg).

Wordt de grasmaier voor de eerste keer gestart, drukt u vijf keer op de brandstofpomp. Daarna要去 u drie keer op de brandstofpomp drukken bij de start van een koude motor.

• De motorrembeugel moet gegen de handgreep worden gehonden wanner de motor worden gestart.

Ga hinter de machine staan.

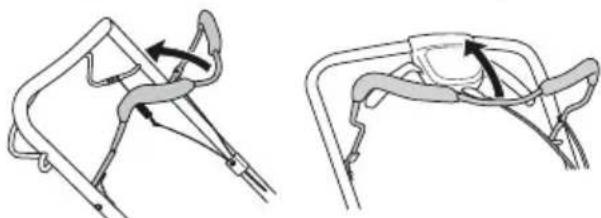

Pak de starthendel beet, trek met uwrechterland het starterkoord langzaam uit tot u watstand voelt (de starthaken grijpen in).Krachtig trekken om de motore starten. Wikkel het startkoord nooit rond uw hand.

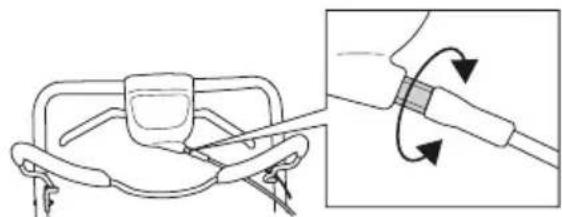

M46-190AWREX

M46-190AWREX zich uitgerust met een elektronische starter, die als volgt te gebruiken is.

• Voordat u de elektronische starter voor de eerste koer in het seizoen gebruikt,要去 u de accu laden. Zie ook de instructies bij het hoofdstuk Onderhoud.

• De motorrembeugel gegen het stuur te klappen.

• Druk op de elektronische starter en houd hem ingedrukt tot de motor start.

Aandrijving

Druk de voortdrijvingsstang in richting van de handgreep om de aandrijving te starten.

• Schakel, voordat u de machine maar u toe trekt, de aandrijving uit en duw de machine ca. 10 cm maar voren.

Stoppen

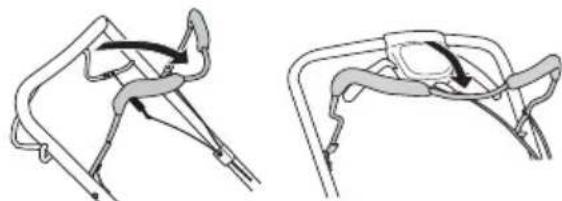

• De motor worden gestopt door de motorrembeugel los te lien.

Algemeen

WAARSCHUWING! De gebruiker mag alleen die onderhouds- en servicewerkzaamheden uitvoeren die in deze gebruiksaanwijzing worden beschreiben. Meer ingrijpende maatregelen要去en door een serviceworkplaats worden uitgevoerd.

Voorkom onbedoeld starten door de ontstekingskabel uit de bougie te verwijderen.

De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wanneer het onderhoud aan de machine Niet op de juiste manier worden UITgevoerd en wanneer service en/of reparaties nicht vakkundig worden gedaan. Indien u meer informatie nodig heeft, verzoeken wij u contact op te nemen met de dichtstbijzijnde serviceworkplaats.

N.B.! Wanner de machine is gekanteld, zorg er dan voor dat het luchtfilter zich altijd in de bovenste positie bevindt.

• Men要去 altijd originele onderdelen gebruiken.

Onderhoudsschema

In het onderhoudsschemakuntuzienwelke onderdelen van uw machine onderhoud nodig hebben en hoe vaak. De onderhoudsintervallen zijn gebaseerd op dagelijks gebruik van de machine en+kunnen dus afwijken op basis van de gebruiks Frequentie.

Voor de start	Wekelijks onderhoud	Maandelijks onderhoud
Algemene inspectie B	ougie Luchtfilter
Reiniging buitenzijde	Geluidemper* Brandstofsysteme
Oliepeil
Snijuitrusting
Maaikap*
De koppelingskabel afstellen
Motorrembeugel*

• Zie de instructies in het hoofdstuk "Veiligheidsuitrusting voor de machine".

Algemene inspectie

• Controller of de bouteen en moeren en vastgedraaid zichn.

Reiniging buitenzijde

• Borstel de grasmaaier schoon en verwijder bald, gras en dergelijk.
• Gebruik geen hagedrukspuit om de machine te reinigen.
• Gooi nooit water direct op de motor.
  Maak de luchtinlaat van de starter schoon. Controller de starter en het starterkoord.
• Draai de machine met de bougieaar boven,als u onder de maiakap schoonmaakt.Maak de benzinetank leeg.

Oliepeil

Wanner u het oliepeil controleert, moet de grasmaaier op een vlokke ondergrond staan. Controleer het oliepeil met de peilstok op het olievuldeksen. Schroef het oliebijvuldeksen los, maak de peilstok die aan het deksel zit schoon en plaats het deksel terug zonder het vast te draaien. Controleer het oliepeil op de peilstok.

• Is het oliepeil laag, vult u bij met motorolie tot het bovenste niveau op de peilstok.

Snijuitrusting

• Controller de snijuitrusting op beschadigingen en barsten. Een beschadigde snijuitrusting要去 altijd verwangen worden.
• Let goed op dat u altijd een goed geslepen en correct gebalanceerd mes hebt.

N.B.! Nadat de messen geslepen zijn, moeten zeuitgebalanceerd worden. Het balanceren, verrangen of slijpen van de messen dient in een serviceworkplaats te worden uitgevoerd.

Bij een aanrijding met een hindernis waar bij schade is ontstaan,要去en beschadigde messen verrangen worden. Laat de serviceworkplaats beoordelen of het mes kan worden geslepen of moet worden verrangen.

De bladen verrangen

WAARSCHUWING! Gebruik alkijd sterke handschoenen bij service en onderhoud van de snijuitrusting. De messen zicheer scherp en snijwonden können makkelijk ontstaan.

Demonteren

• Schroef de bout los waarmee het mes vastzit.

• Verwijder het oude blad. Controller of de bladsteun Niet beschadigd is. Controller ook of de mesbout heel en de motoras nicht krom is.

Monteren

Zorg ervoor dat het mes goed gecentreerd boven de as worden geplaatst.

• Monteer de ring en schroef de bout goed vast. De bout要去 worden vastgezet met een moment van 45-60 Nm.

• Draai het blad met de hand rond en contrôleer of het vrij draait. Probeer de machine UIT.

Bougie

LET OP! Gebruik steeds het correcte bougietype!
Andere types können de zuiger/cilinder beschadigen.

• Als het vermogen van de machine laag is, als de machine moeilijk start of ongelijk stationair loopt: controller alsigtijd eerst de bougie voor u andere maatregelen neemt.
  Maak de bougie schoon als ze verstopt is en controllerer of de afstand tussen de elektroden 0,5 mm bedraagt. Vervang indien nodig.

De koppelingskabel afstellen M51-190WRPX, M51-190WR

Stel de draad nauwkeurig af met de afstelschroef.

• Stel de koppelingsdraad globaal af als de fijnafstelling onvoldoende is.
• Verleng de draad met behulp van de afstelschroef.
• Stel de koppelingsdraad globaal af door deze te bevestigen aan de diverse steunen op de koppelingsstang. Stel verwolgens de draad nauwkeurig af.

M46-190AWREX

Stel de draad nauwkeurig af met de afstelschroef.

Luchtfilter

• Demonteer het cilinderdeksel en verwijder het filter.
• Na een lange gebruiksperiode kan het luchtfilter Nieteer worden gereinigd. Daarom要去 het filterregelmatig verwangen worden. Een beschadigdlichtfilter要去 altd verwangen worden.
  Bij montage moet u ervoor zorgen dat het luchtfilter helemaal aansluit op de filterhouser.

Papierfilter reinigen

Maak het filter schoon door het gegen een vlakke ondergrond te kloppen. Gebruik nooit oplosmiddelen met petroleum, zoals bijv. fotogen, of perslucht om het filter schoon te makeen.

Schoonmaken van schuimplastic filter

• Verwijder skhet schuimplastic filter. Was het filter zorgvuldig in lauw water met zeep. Na het schoon makeen moet u het filter zorgvuldig in schoon wateruitspoelen. Knijp het filter uit en LAST het drogen. NB! Perslucht met te hoge druk kan het schuimplastic beschadigen. Na het schoonmakeen moet het filer geolied worden met motorolie. Veeg overtollige olie af door een schone doek gegen het filter aan te drukken.

Olie verrangen

Leeg de brandstoftank.
- Schroef het olievuldeksel eraf.
- Plaats een geschiktvat om de olie in op te vangen.
- Tap de olie af door de motor te kantelen zodate de olieuit de vulbuis loopt. Wanneer de machine isgekanteld, zorg er dan voor dat het luchtfilter zichaltijd in de bovenste positie bevindt. Vraag hetdichtsbijzijnde benzinestation waar u het teveel aanmotorolie kut latent.
Vul bij met neue motorolie van goede kwaliteit. Zie de instructies in de paragraaf "Technische gegevens".

Brandstofsystem

• Controller of het tankdeksel en de afdichting onbeschadigd zich.
• Controller de brandstofleiding.

De accu laden.

Laad de accu met de meegeleverde acculader. De accu worden als volgt opgeladen:
- Open de kap op de elektronische starter.

• Sluit de acculader aan en laad de accu maximaal 24 uuur.

De zekering controleren

• Schroef de accuborgplaat los

• Draai de accuborgplaat voorzichtig zodate de accu er niet uityalt.
• Open de kap op de zekeringhouser.

• Plaats de accuborgplaat waar'erug, zorg ervoor dat er geen kabels klem zitten.
• Schroef de accuborgplaat erop.

TECHNISCHE GEGEVENS

	M46-190AWREX M51	190WRPX M51-190WR
Motor
Motorfabrikant Briggs & Stratton Briggs & Stratton Briggs & Stratton	190 190 190
Cylinderinhoud, cm3
Toerental, rpm 2900 2900 2900
Nominaal uitgangsvermogen motor, kW (zie opmerking 1)	2,4 2,4 2,4
Ontstekingssysteme
Bougie RJ19LMC RJ19LMC RJ19LMC
Elektrodenafstand, mm 0,5 0,5 0,5
Brandstof-/smeersysteme
Inhoud benzinetank, liter 1,5 1,5 1,5
*Motorolie	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Gewicht
Machine met lege tanks, kg	32,5	35,0	35,0
Lawaai-emissie (zie opm. 2)
Geluidsvermogen, gemeten dB(A)	94	96	96
Geluidsvermogen, gegardeerd LwA dB(A)	95	97	97
Geluidsniveau (zie opm. 3)
Niveau geluidsdruk bij hetoor van de gebruiker,dB(A)	80	82	82
Trillingsniveau, a hveq (zie opm. 4)
Handvat, m/s2	3,3 2,9 2,9
Maaisysteme
Maaihoogte, mm	30-80	30-90	30-90
Maaibreedte, cm	46	51	51
Mes	PX3	PX3	Combi 51
Inhoud opvangzak, liter	50	60	60

Opm. 1 Het aangegeven nominale vermogen van de motor heeft betrekking op het gemiddelde nettovermogen (bij het opgegeven toerental) van een typische productiemotor voor het betreffende motormodel, gemeten volgens de SAE-norm J1349/ISO 1585. In massa geproduerde motoren kannen een afwijkende waarde geben. Het werkelijk geleverde vermogen van de geinstalleerde motor op de uiteindelijke machine hangt af van de bedrijfssnelheid, de omgevingscondities en andere waarden.

Opm. 2: Emissie van geluid waar de omgeving gemeten als geluidsvermogen (LwA) volgens EG-richtlijn 2000/14/EG.
Opm. 3: Geluidsdrukniveau volgens EN 836. De gerapporteerde gegevens voor het geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijk) van 1,2 dB (A).
Opm. 4: Trillingsniveau volgens EN 836. De gerapporteerde geevens voor het trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 0,2m / s^2

*Gebruik motorolie van kwaliteit SF, SG, SH, SJ of hoger. Zie het viscositeitsoverzicht in de handleiding van de motorfabrikant en selecteer de Beste viscositeit op basis van de verwachte buitentemperatuur.

EG-verklaring van overeenstemming

(Alleen geldig voor Europa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], verklaart hiermee dat de motormaaiers McCulloch M46-190AWREX, M51-190WRPX, M51-190WR vanaf serialummer 13XXXXXX en verder overeenkommen met de voorschriften in de RICHTLIJNEN VAN DE RAAD:

van 17 mei 2006 "beteffende machines" 2006/42/EG
van 15 december 2004 "betreffende elektromagnetische compatibiliteit" 2004/108/EEC.
van 8 mei 2000 "betreffende geluidsemissie door materieel voor gebruik buitenshuis" 2000/14/EG.

Voor informatatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens.

De volgende normen zichn van toepassing: EN 836, ISO 11094, EN 55012.

Aangemelde instantie: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, heeft rapporten opgesteld inzake een beordeling van de overeenstemming met bijlage VI van Richtlijn 2000/14/EG van de Raad van 8 mei 2000 betreffende "de geluidsemissie door materieel voor gebruik buitenshuis".

Bengt Ahlund, Hoofd Ontwikkeling

(erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

SIMBOLOGIA

Simbologia

Mulceesan ieliktnis 230

Ellas uzpildisana 230

DEGVIELAS LIETOSANA

Vispareji 231

Degviela 231

Degvielas uzpildisana 231

Transports un uzglabašana 231

IEDARBINA\SA

Individualais drošibas aprkojums 232

Visparejas drošibas instrukcijas 232

Pamata darba tehnika 233

Transports un uzglabašana 233

ledarbinasana un apstadinasana 234

APKOPE

Vispareji 235

Apkopes grafiks 235

Vispareja pbarde 235

Aizdedzesvece 236

Sajuga trotes regulešana 236

Gaisafilters 236

Ellasmaina 236

Degvielasistema 236

Akumulatora uzlade. 237

Inspectie generala 319

Bujia 320

Reglarea cabului de ambreiaj 320

Filtrudaeer 320

Schimbul de ulei 320

Sistemul de alimentare cu carburant 320

Incarcareabateriei. 321

Verificati siguranta 321

DATE TEHNICE

Declaratie de conformitate EC 323

Stimate client!
