NÁVOD K OBSLUZE M46190AWREX MCCULLOCH

Nebezpečenstvo výbuchu

Pred dopl'anim paliva vzdy vypnite motor.

Horuci povrch.

Vysvetlenie výstražnych urovní

Varovania su odstupnovane do troch urovn.

VAROVANIE!

Obsah Vázeny zákazník,

KLUCK SYMBOLOM

Kluck symbolom 254

VysvetlenieVystražnych urovní 254

PREZENTÁCIA

Obsah 255

Vázeny zákaznik, 255

COJE CO?

Popis Častí kosačky: 256

BEZPECNOSTNÉ VYBAVENIE STROJA

Vseobecne 257

MONTAZ A NASTAVENIA

Vseobecne 258

Drzadlo 258

Vyska rezu 258

Zberac 258

Vzduchovy filter 264

Vymena oleja 264

Palivovy systém 264

Nabijanie baterie. 265

Skontrolujte poistku 265

TECHNICKE UDAJE

Popis Častí kosačky:

1 Rukovat motorovej brzdy
2 Pohonná lista
3 Elektricky starter M46-190AWREX
4 Startovacia rukovat
5 Zberac
6 Rukovat, vyska rukovati
7 Ovladač vyšky rezu
8 Baterie
9 Vzduchovy filter
10 Membrána primeru M51-190WR
11 Doplenie nadrze

12 Zapalovacia sviecka
13 Tlmičyfuku
14 Krytrezacej casti
15 Vodná prípojka
16 Olejová mierka/olejovy filter
17 Rezačka
18 Perová podložka
19 Skrutka rezacechio zuba
20 Nabijačka batérié M46-190AWREX
21 Návod na obsluhu

BEZPECNOSTNÉ VYBAVENIE STROJA

Vseobecne

Tato cast ysvetlue rozne bezpecnostne funkcie stroja, akofunguju a zakladnu inspekciu a udrzbu, ktore by ste malivykonavat na zabezepecenie bezpecnej prevadzky.

Tlmič vyfuku je konstruovaný na udržovanie minimálnych urovní hluku a na smerovanie vyfukovych plynov smerom od použivatelá.

Kontrola tlmica vyfuku

• Skontrolujte, Či je tlmič vyfuku kompletný a správné upevněny.

Vseobecné

DOLEZITE! Zabrante neumyselnému nastartovaniu vytiahnutim kábla zapal'ovania zo zapal'ovacej sviecky.

Držadlo

Montáz

Horná rukovat

Umiestnite dutu konstrukciu rukovate priamo oproti dolnej casti rukovate. Gombiky dokladne utiahnite.

Nastavenia

Vyska rukovati

Uvolinite spodné gombíky.

Nastavte vysku. Gombiky dokladne utiahnite.

Vyska rezu

POZOR! Nenastavujte vyšku rezu prilis nizko, pretože hroží riziko, Že rezacie zuby by mohli nepravidne narážat na svah.

Prevyssiuvysku kosenia posunte paCKu dozadu, pre niZsiu vysku kosenia dopredu.

Zberac

Pripojte zberny kosh.

Pripevnite háčíky na vrchnú hranu rámu.

• Napasujte spodnu cast zberneho kosa do vystupneho otvoru.

Vložka mulčováča

Zdvihnutim krytu vfyfuku namontujte/odmontujte mulcovaciu zastrku.

Zahaknite pruzinunarém.

Plenie olejom

Pri dodávke je olejová nadrž prázdna. Olej naievajte pomaly. Pozrite pouny v rámci kapitoly Udržba. Motorovy olej by sa mal vymenit privýkrát po 5 prevadzkovych hodinach.

Vseobecne

POZOR! Pred nastartovaním kosáčky skontrolujte množstvo oleja. Ak je v motore prilis málo oleja, može dojst k váznemu poskodeniu motora. Pozrite siPokyny v Časti „Udržba".

Motorovy olej by sa mal vymenit prvykrat po 5 prevadzkovych hodinach. Odporucania, ktory typ motoroveho oleja by ste mali pouzivat, najdete v technickych udajoch. Nikdy nepouzivajte olej urceny pre dvojtaktné motory.

Doplnanie paliva

VAROVANIE! Pred doplinenim paliva motor vždy zastavte a nechajte ho na niedkolko minut vychladnút.

Aby ste predisci rozliatiu, vždy používajte kanister na benzín.

Pri dopñaní paliva pomaly otvorte palivovy uzáver, tak aby sa pozvo'nau volnil akýkol'vek nadmerny tlak.

Vycistite priestor okolo uzaveru palivovej nadrze.

Po naplneni paliva starostlivo zatiahnite palivovy uzaver. Nedbanlivost moze sposobit vznik poziaru.

Pred nastartovanim sa vzdialte so strojom najmenej 3 metre od miesta dopinania paliva.

Nikdy stroj nešartujte:

• Ak ste vyliali palivo alebo motorovy olej na stroj. Poutierajte Rozliate palivo a zvy-sné palivo nechajte odparit'
  V pripe, ze vylejete palivo na seba alebo na svoje šaty, yvmente si ich. Poumyvjte si vsetky Časti tela, ktoré prišli do kontaktu s palivom. Použite mydlo a vodu.
• Ak zo stroja presakuje palivo. Pravidelne kontrlujte, cis uzáveru nárže alebo palivovych vedení nepresakuje.

• Prosim, prečitajte si pozorne tento návod na obsluhu a presveděte sa, Či pokynom pred používaním stroja Rozumiete.
• Majte na pamäti, Že operátor je zodpovedný za nehody alebo nebezpečenstvo hroziace iným osobám alebo ich majetku.
  Stroj sa musi udriavat cisty. Znacky a stitky musia byt uplnce citatelne.

Vždy sa riad'te zdravým Rozumom

Nikdy nemeinte povodnu konstrukciu stroja a nepouzivajte ho, ak sa zdá, ze ju zmenil niedto iny.

Bezpečnost na pracovisku

Bezpečnost pri práci

Kosacka na travu je urcena iba na kosenie travnikov. Akekol'vek ine pouzitie je zakazane.
Vždy nods vhdný ochranny odev. Pozrite pouny v rámci kapitoly Osobné ochrannes prostriedky.
- Neşartujte kosacku,Pokialrezaci zub a vsetky kryty nie su spravne nasadené. V opacnom priade sa rezaci zub moze uvolinita zapricinitzranenia osb.
Davajte pozor, aby rezaci lub nenarazal do cudzich predmetov, napriklad do kamenov, korenov a podobne. Tym sa moze rezaci lub otupit a hriadel' motora sa moze ohnut. Ohnuta naprava sposobuje nerovnovahu a silné vibracie, cim vznika veiké nebezpečenstvo uvolnenia kosacky.
Rukovat brzdy nesmie byt nikdy trvalo pripevnena v rukovati, ked' je stroj spusteny.
- Položte kosačku na trávu na pevný, rovný povrch a našartujte ju. Ubezpečte sa, ze rezací lub nemože prist do kontaktu so zemou alebo s iními predmetmi.
Vždy stojte za strojom. Pri koseni dbajte na to, aby všetky kolesá dosadali na zem a rukovat drzte oboma rukami. Udrziavajte ruky a chodidlá mimo dosahu rotujucich nožov.
- Ked' je motor spusteny, stroj nenaklanajte.
Budte obzvlast opatrnki, kad budete pri praci prita hovat kosacku smerom k sebe.
Kosačku na trávu nikdy nezdvihajte ani neprenášajte, ak je motor nastartovaný. Ak musité kosačku zdvihnut, njapr

vypnite motor a odpojte vodic zapa'ovania od zapal'ovacej sviecky.

Pri prechadzani miestom, ktoré nechcete kosit, vypnite motor. Napriklad strkové cesty, kamene, sindle, asfalt atd.
Ked' je stroj nastartovany, nikdy s nim nebezte. S kosackou by ste vzdy mali chodit.
Pred zmenou vysky rezu vypnite motor. Nikdy nevykonávajte nastavenia so spusteným motorom.
- Nikdy nenechávajte stroj bez dozoru so spustenym motorom. Vypnite motor. Uistite sa, ze rezaci nastroj sa netoci.
- Ak stroj zasiahne cudzi predmet alebo ak citite vibracie, ihned'ho zastavte. Odpojte kabel vysokeho napatia zo zapalovacej sviecky. Skontrolujte, ci nie je stroj poskodeny. Akekol'vek poskodenie opravte.

VAROVANIE! Prosím, precítajte si pozorne tento námod na obsluhu a presveděte sa, Či pokynom pred použivaním stroja Rozumiete.

Ak narazite na prekážku a poškodia sa noze, je potrebné ich vymenit. Nechajte, aby servisné stredisko rozhodlo, Či sa dá nož nabrúsit alebo sa musí vymenit.

Vymena hrotov

VAROVANIE! Pri vykonávani servisu a udrzby rezného zariadenia vždy použivajte odolné rukavice. Rezacie zuby su vel'mi ostré a vel'mi l'ahko sa možete porezat.

Demontáz

• Skontrolujte poistku a vymene je, ak je vypalená.

Vratte pridziavac baterie spat na miesto a uistite sa, ze ste nepricvikli ziadne kable.
Priskrutkujte pridrziavač batrié.

TECHNICKE UDAJE

	M46-190AWREX M5	1-190WRPX M51-190WR
Motor
Výrobca motora Briggs & Stratton Briggs & Stratton	on Briggs & Stratton
Objem valca, cm3	190 190 190
Rychlost', rpm 2900 2900 2900
Menovitý vykon motora, kW (pozri poznámku 1)	2,4 2,4 2,4
Zapařovací systém
Zapařovacia sviečka RJ19LMC RJ19LMC RJ19LMC	MC
Medzera medzi elektródami, mm 0,5 0,5 0,5
Palivový a mazaci systém
Kapacita palivovej nádrže, litre 1,5 1,5 1,5
*Motorový olej SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30
Hmotnost'
Strojs prázdnymi nádržami, kg	32,5	35,0
Emisie hluku (pozri poznámku 2)
Hladina akustického vykonu, meraná v dB(A)	94	96
Hladina akustického vykonu, garantovaná LwA dB(A)	95	97
Hladiny hluku (vid' poznámka 3)
Hladina akustického tlaku na sluch obsluhy, dB(A)	80	82
Hladiny vibráciju, a hveq (vid' poznámka 4)
Rukovát, m/s2	3,3 2,9 2,9
Rezací systém
Výška rezu, mm	30-80	30-90
Širka rezu, cm	46	51
Rezačka	PX3	PX3
Kapacita zberného koša, v litroch	50	60

Informáce o emisiách hluku najdete v kapitole Technické udaje.

Boli uplatné nasledovné normy: EN 836, ISO 11094, EN 55012.

Skusobny urad: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, vydal spravy tjkuce sa zhody podla dodatku VI SMERNICE RADY z 8. maya 2000, tjkuceho sa vplyvu hluku na zivotne prostredie' 2000/14/EC.

Osobna zašitna oprema 274

Opencitapravilza sigurnost na radu 274

Osnovna tehnika ci scenja 275

Osobna zašitna oprema

Pri svakovj upotrebi stroja ce seismo propisana osobna zašitna oprema upotrijebiti. Osobna zašitna oprema ne eliminiše rizik na ozljedu ali smanjupe posljedice akо se ozljeda dogodi.

Než začnete stroj používat, prostudujte si, prosim, pečlivě námov k použītá
ubezpečte se, ze jste dokonale pochopiliPokyny v něm uvedene.

Zajistete,aby se v pracovni oblasti a jejim okoli nezdrzovaly nepovolané osoby ci zvifata.

Zabrahte moznemu nahodnemu spusteni odpojenim zapalovacho kabelo od zapalovacic svicky.

Pozor na odvrzene a odrazené predmety.

Pozor na otacejici se radlicku. Chrante svre ruce a nohy.

Varovani: rotujici casti. Udrzujte ruce a nohy mimo dosah.

Tento vyrobek vyhovuje platnym prdepisum CE.

Emise hluku do okoli dre direktivity Evropskho spolecenstvi. Emise stroje je udana v kapitole Technické udaje a na nálepce.

Stroj nepoužívejte v uzavřenych prostorach nebo v prostorach bez odpovidajicho větrání.

Vyfukové plyny obsahuju oxid uhelnatý, což je bezbarvý.

jedovaty a velmi nebezpecny plyn.

Nebezpeci vybuchu

Predoplnovanimpaliva vzdyvypnete motor.

Horky povrch.

Popis urovní vystrahy

Vystrahy jsou odstupnovany do tri urovni.

VYSTRAHA!

VYSTRAHA! Tato uroven je pouzita v pripadé nebezpeci vázneho urazu nebo umrti obsluy nebo v pripadé nebezpeci vzniku skod v okolním prostoru pri nedodrženiPokynu uveden'ych v teto priruce.

UPOZORNENI!

UPOZORNENI! Tato uroven je pouzita v pripadé nebezpeci urazu obsluy nebo v pripadé nebezpeci vzniku skod v okolnim prostoru pri nedodrzeniPokynu uveden'ych v teo priruce.

VAROVÁNÍ!

VAROVÁN! Tato uroven je použita v pripadé nebezpeci poskozeni materialu nebo zařeni pri nedodrženiPokynu uvedenych v teto prirucce.

SEZNÁMENÍ SE STROJEM

Obsah Vázeny zákazníku,

VYSVETLENI SYMBOLU

Vysvětlení symbolù 296

Popis urovní výstráhy 296

SEZNÁMENİ SE STROJEM

Obsah 297

Vázeny zákazníku, 297

COJE CO?

Co je co na sekacce travy? 298

Preeprava a prechovánuí 301

OBSLUHA

Osobni ochrannes pomucky 302

Obecná bezpečnostní opatřěné 302

Hlavni principy cinnosti 303

Preeprava a prechovavani 303

Startováni a vypínéni 304

UDRZBA

Vseobecne 305

Schema technické udrzby 305

Vseobecnakontrola 305

Zapalovaci svicka 306

Serizeni lanka spojky 306

Vzduchovy filtr 306

Vymena oleje 307

Palivovy systém 307

Nabijeni akumulatoru 307

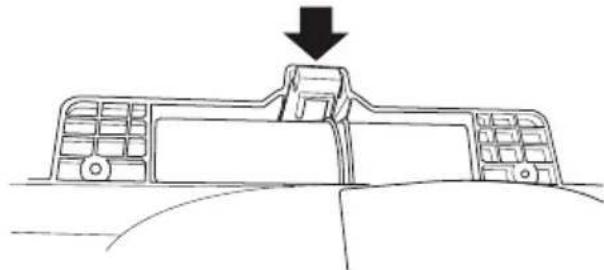

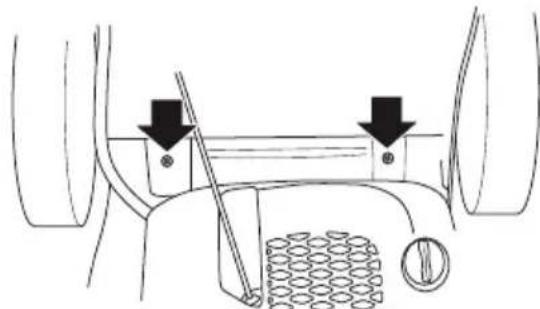

Kontrola pojistky 307

TECHNICKE UDAJE

ES Prohlasei o shode 309

Dekujeme, ze jste si zvolili vyrobek spolecnosti McCulloch. Stali jse se tak soucasti pribehu, ktery se zapocal jiz velmi davno, kdy spolecnost McCulloch Corporation zahajila behem 2. svetové valky vyrobu motoru. V roce 1949, kdy spolecnost McCulloch prestdavila svou prvni retezovou pilu pro jaknoho uzivatele, se zpracovani d'reva navzdy zmenilo.

Během desítek let yvrábělafirma Žadu prúkopnickych Žetězovych pil. Firma rostla,nejprve díky vyrobe leteckych motoru a motoru pro motokáry v padesátych letech minuleho století posléze díky miniaturnim Žetězovým pilám v letech Šedesátych. Pozdéji, v 70. a 80. letech, byla vyrobní Žada rožsīrena o vyžináče a vysavace listí.

Dnes, jako součast skupiny Husqvarna,Pokracujeirma McCulloch v tradici vyroby vykonnych motoru, technickych novinek a vyraznych designu, které tvorily miliníky po vice než pól stoleti. Nasimi hlavními prioritami je snizěné spotřeby paliva, emisi a hlucnosti a také zvyšeni bezpečnosti a uživatelského komfortu.

Samozrejmé doufame, ze budete s nasim vyrobkem McCulloch spokojeni, nebot byl vyroben tak, aby vam nerozlucne slouzil po dlouhou dobu. Jeho zivotnost dale prodlouzite tim, kdyz budete dorzovat Pokyny k pouziti, servisu a udrzbe v tomto navodu k pouzivani. Pokud budete potrebovat odbornou pomoc pri oprave nebo servisu, pouzijte sluzbu Service Locator na webu www.mcculloch.com.

Spolecnost McCulloch se ridi strategii neustalho vyvoje vyrobku a proto si vyhrazuje pravo menit konstrukci a zhled vyrobku bez predchozinho upozorneni.

Tento námod je rovnéž k disposzici ke staženi na webu www.mcculloch.com.

COJE CO?

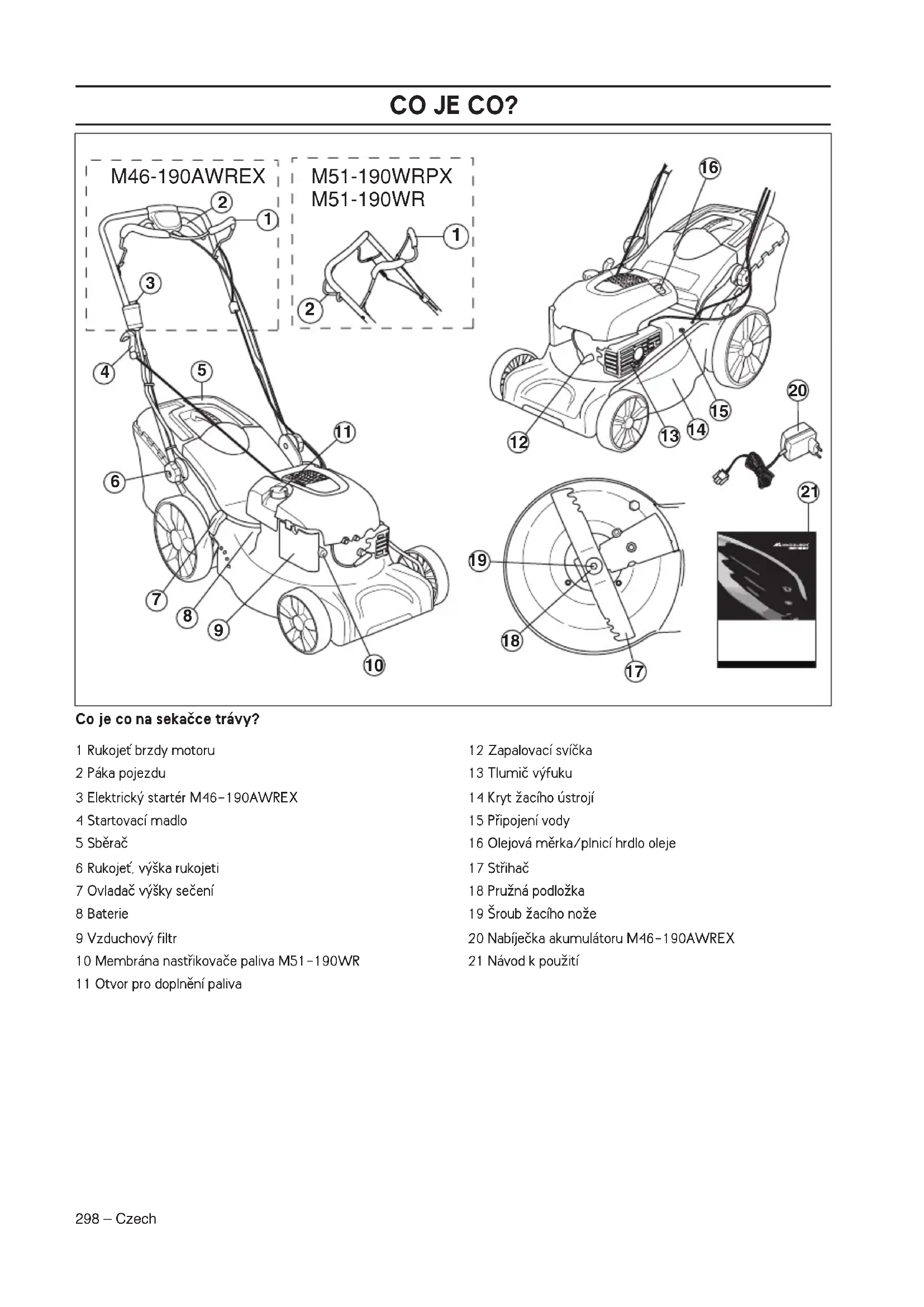

Co je co na sekačce trávy?

1 Rukojet brzdy motoru
2 Páka pojezdu
3 Elektricky starter M46-190AWREX
4 Startovacimadlo
5 Sberac
6 Rukojet, vyska rukojeti
7 Ovladac vysky seceni
8 Baterie
9 Vzduchovy filtr
10 Membrana nastrikovae paliva M51-190WR
11 Otvor pro doplneni paliva

12 Zapalovac svička
13 Tlumic vfyfuku
14 Kryt Žacho ćstrojí
15 Pripojeni vody
16 Olejová měrka/plnici hrdlo oleje
17 Strihac
18 Pruzná podložka
19 Šroub Žacho noze
20 Nabiječka akumulátoru M46-190AWREX
21 Navod k pouziti

Tato ccast popisuje bezpecnostrni vybaveni stroje, jeho ucel a zpusob, kterym by se mela provadet kontra l a udrzba, aby byla zajistena jeho spravna funkce.

VYSTRAHA! Nikdy nepouzivejte stroj, ktery ma poskozené bezpecnostni vybaveni! V priade, ze by stroj nevyhovel pri jakekoli z techto kontrl, je nutno vyhledat autorizované servisni stredisko a nechat zavadu odstranit.

Zabraţe mozménu nahodnému spustěné odpojením zapalovacího kabelu od zapalovác svicky.

Kryt Žacího ustrojí

KrytŽaciroustroji snizujevibrate snizujenebezpeci porezani.

Kontrola krytu Žacího ustroji

Zkontrolujte, zda krytŽaciro ustroji neniporušen a zdneni viditelne poskozen (praskly apod.).

• Brzda motoru sloužík zastavení motoru. jestlje uvolinite madlo na rukojeti brzdy motoru, motor se zastaví.

Kontrola rukojeti brzdy motoru

Dejte plny plyn a uvolne tere rukojet brzdy. Brzda motoru by mela byt vzydny nestavena tak, aby se motor zastavil do 3 sekund.

Tlumic vyfuku

VYSTRAHA! Nikdy nepouzivejte zaizeni, ktere ma poskozeny nebo demontovan y tlumic vyfuku. Vadny tlumic muze značne zvysit hladinu hluku a nebezpeci požaru. Vždy mejte protipožarni vybaveni blízkopo ruce.

Tlumic vfyfuku je behem provozu i po zastaveni velmi horky. To plati i pri volnobehu. Dejte pozor na nebezpeci pozaru, zvlaste pri manipulaci v blizkosti hoIavlych latek nebo plynu.

Tlumic vifuku je urcen k ormezeni urovné hluku na minimum a k usmerneni vifukovych plynu smerem od uživatele.

Kontrola tlumie vfyfuku

• Pravidelné kontrolujte, zda je tlumic kompletni a zda je správně upevně.

KOMPLETACE A SERIZENI

Vseobecne

UPOZORNENI! Zabrahte moznému
nahodnému spustěni odpojením
zapalovaciho kabelu od zapalovaci svicky.

Rukojet

Montáž

Horní rukojet

Umistete trabkovou konstrukci rukojeti primo proti spodni casti rukojeti. Radne utahnete matice.

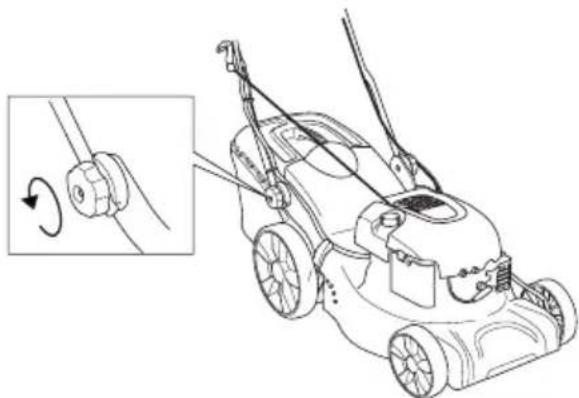

Nastavení

Vyška rukojeti

Povolte spodni matice.

• Nastavte vysku. Rădne utáhněte matice.

Vyska secen

UPOZORNEN! Nenastavujte priliis nizkou vysku seceni, protoze by zaci nuz mohl na nerovnem terenu narazit do svahu.

Chcete-li zvysit vysku secenipohnete packou dozaduchcete-li ji snizit, pohnete packou dopredu.

Sberac

• Nasadte sberacivak.

• Připevněte háčky k hornímu okrají podvozku.

• Nasadte sberacivak zdola na vyhazovaci otvor.

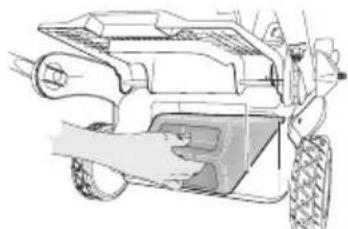

Mulčovaci vložka

• Pri montázi/demontázi mulčovacího klinu zvedněte kryt vyhazovacího otvoru.

Pružinu zahákne t de rámu.

Plnéni oleje

• Pri dodani je olejová nadž prazdná. Oiej naívejte pomalu. VizPokyny v kapitole Udržba. Motorovy olej je třeba vyměnit po prvnich 8 hodinách provozu.

Vseobecne

VYSTRAHA! Spousteni motoru v uzavrenem nebo spatne vetranem prostoru muze zpusobit smr uduşinem nebo otravou oxidem uhelnatym.

Palivo a vypary paliva jsou velmi hoIavlé
a jsou zdravi skodlivé pri jejich vdechnutí
akontaktu s pokozkou. Bud'te proto
opatrní pri zacházení s palivem a dbejte
na to, aby byla v misté zacházení s
palivem dobrá ventilace.

Vyfukové plyny z motoru jsou horké a mohou obsahovat jiskry, ktere by mohly zaehnout požár. Nikdy nestartujte zařizení uvnitř budovy nebo v blízkosti hořlavych materialú!

V blízkosti paliva nekurte ani neumistujte
žádné horke predměty.

Palivo

UPOZORNEN! Stroj je vybaven ctyraktovym motorem. Dbeje na to, aby bylo v nadrzi na olej vzdy dostatecné množstvi oleje.

Benzin

• Používejte vždy kvalitní olovnatý Či bezolovnatý benzín.
• Nejniží doporučene oktanové cislo je 90 (RON). Pokud použijete do motoru benzín s oktanovým cislem mensím než 90, muže dojit k tzv. klepáni motoru. Vysledkem je vysoká teplota motoru, ktera muže byt pričinou jeho vázného poskození.
  Tam. kde je k dostani benzin, uzpusobeny pro zivotni prostredi, tzv. akrylatovy benzin, pouzijte tento benzin.

Motorovy olej

UPOZORNEN! Pred nastovám sekačky zkontrolujte hladinu oleje. Prilis nízká hladina oleje muže zpúsobit vázné poskození motoru. VizPokyny v Časti Udržba.

• Motorovy olej je tbreva vymenit po prvnich 8 hodinach provozu. Dopuroceni ohledne typo oleje naleznete v casti Technicke udaje. Nikdy nepouzivejte olej urceny pro dvoutaktov motory.

Plnéni paliva

VYSTRAHA! Pred doplnenim paliva motor vypnete a nechte jej po nekolik minut zchladnout.

Vždy používejte kanystr na benzín, aby se benzín nevylii.

Pred doplnovanim paliva otvirejte uzavr nadrze pomalu, aby se mohl zvolna uvolnit pretlak.

Ocistete prostor okolo palivové zátky.

Po doplneni paliva peclive uzavrete uzaver palivov nadrze. Nedbalost muze vest ke vzniku pozaru.

Pred zahajenim startovani se s motorovym foukacem premistete alespon 3 m od mista, kde jste doplnovali palivo.

Stroj nikdy nestartujte:

• Vestlizé vám na stroj vyteklo palivo nebo motorov'y olej: Je třeba všechno Rozlite palivo setrít a zbytek nechat vypařit.
• jestlize jste potrznili palivem sebe nebo odev. prevlknefte se. Omyjte ty casti tela, ktere byly v kontaktu s palivem. Pouzijte mydlo a vodu.
• Gestlize ze stroje uniká palivo. Pravidelné kontrolujte tésnost uzáveru palivové nadrze a prívodu paliva.

Přeprava a prechovávani

Stroj i palivo je tbreba prechovavat a prepravovat tak, aby se eventualigni uchajeji ci palivo a benzinove vypary nedostaly do kontaktu s jiskrami nebo otevrenym ohnem, naprklad od elektrickych stroju, elektrickych motoru, elektrickych spinaču/vypinaču, tepelnych kotlu apod.
Palivo je vždy třeba prechovávat a prepravovat v nádobách, určeních a schvalenych vyhradné k tomuto učelu.

Dlouhodobé uskladněni

• Pred ulozenim stroje na delsí dobu je nutno vyprázdniţ nádržku na palivo. Zjistěte na vaši nejblžsí benzínové Čerpací stanici, kam lze odevzdat zbylé palivo.

Osobni ochranné pomücky

Pri každém použití stroje je nutné používat schvaléné osobní ochranné pomúcky. Osobní ochranné pomúcky nemohou vyloučit nebezpeci urazu, ale snizí minu poraněni v tripade, ze dojde k nepodě. Požádeje tseho prodejce o pomoc pri vyberu správného vybavení.

Vždy používejte:

• Pokud uroven hluku prśahne hodnotu 85 dB, použijte chránice sluchu.
  Pevná, protiskluzová obuv
• Silné, dlouhé kalhoty. Nenoste kráté kalhoty nebo sandály a nepracujte bosí.
  V pripadé potreby je t'reba použivat rukavice, napriklad pri upevnovani. kontrole nebo Čistěné strihacích nastavcú.

Obecná bezpečnostní opatrěné

Tento oddí popisujé základní bezpečnostní pravidla pří práci se strojém. Tyto informace nikdy nemohou nahradit profesonánlí zručnost a zkušenost.

• Než začnete stroj používat, prostudujte si, prosím, pečíve námov k použitá ubezpečte se, ze jste dokonale pochopiliPokyny v něm uvedené.
• Mějtě na paměti, Že obsluha je odpovedná za nehody a rizika vzníklá jiným osobám nebo na jejich majetku.
  Zarizeni musi byt udrozovano v cistote. Symboly a nalepky musi byt plne citelne.

Vždy používejte zdravy Rozum

Není moźne zrnínit vsechny prebstavitelné situace, se kterymi se muzete setkat. Vždy budte opatrni a používejte zdravy Rozum. V pripadě, ze se dostanete do situace, kdy se necité bezpečné, ukoncěte práci a požádeje t o radu odborníka.

Obratte se na vaseho prodejce, servis nebo na zkušeného pracovnika se strojem. Nepoustějte se do Žádné práce, na kterou se citité nedostatečné kvalifikovani!

VYSTRAHA! Tento stroj vytváří během provozu elektromagnetické pole. Toto pole muže za určitych okolnosti narushovat funkci aktivnich cis pasivnich implantovanych lékarskych pristroju. Pro snizeni rizika vázného cis smrtného poranění doporučujeme osobám s implantovanymi lékarskymi pristroji poradit se prešed použitím stroje s lékarem a s vyrobcem implantovaného lékarského pristroje.

VYSTRAHA! Pri nespravnem nebo neopatrnem pouziti se zarizeni muze stat nebezpecnym nastrojem, coz muze obsluze nebo dalsim osobam zpusorbit zavazná nebo smrtelná zraneni.

Detem a osobam, ktere nejsou seznameny s pouzivanim stroje, nedovolute jeho pouziti ani opravy.

Osoby se snizenymi fyzickymi nebo duševnimi schopnostmi nebo osoby, které nejsou zpúsobilé k obsluze stroje ze zdravotnich duvodu, nesmi stroj používat bez dozoru osby odpovedné za jejich bezpečnost.

Nedovolte pracovat se strojem nikomu, kdo si predem neprećetl a neporozuměl obsahu navodu k použití.

Nikdy stroj nepouzivejte, kdyz jste unaveni, po poziti alkoholu nebo kdyz uzivate leky, ktere mahou ovlivnit vas zrak, odhad nebo koordinaci pohyb.

VYSTRAHA! Neopravnene zmeny a nebo pouziti nepovolnoho prislusenstv muze zpusobit vazne zraneni nebo smrt uzivatele ci jinych osob. Konstrukce zarizeni nesmi byt za zdnych okolnosti upravovana bez svoleni vyrobce.

Nikdy neupravujte stroj tak, ze bye ste zmenili trvale jeho puvodni konstrukci, a nepouzivejejeani v priade, kdy se vam bude zdat, ze ji upravil nekdo jiny.

Nikdy nepouzívejte stroj, ktery není zcela v porádku. Pravidelné povádejte kontrly a udžbu podle servisnichPokynu popsanych v teto prirucce. Nekteréukony udžby a opravy mohou povádet pouze vyskolení a kvalifikovani odborníci.

Vždy používejte originí príslušenství.

Bezpečnost pracovniho prostoru

• Před zahájením sekáni odstraťe z trávníku větve, větvický, kameny a podobné.
• Objekty, do kterych narazi Žaci ustroji, mohou byt odhozeny a mohou zpusobit uraz osob nebo poskozeni vecí. Udržujte osoby ci zvīrata v dostatečné vzdálenosti.
• Nepoužívejte motorovy foukac za špatného počasi, jako např. v husté mlze, prudkém dešti, silnévětru, silném mrazu apod. Práce za špatného počasi je namahavá a muže věst k nebezpečnám okolnostem, např. ke kluzkému podloží.
• Prohlédnete své okoli a ujistěte se, ze se v něm nenacházínic, co by mohlo ovlivnit vaši kontrolu nad zařizením.
• Dávejte pozor na kořeny, kameny, pahýly, jámý, príkopy a podobné. Vysoká trva muže prekázky skrýt.
  Sekani svahu muze byt nebezpecné. Sekacku nepouziveje na priis stmych svazich. Sekacku nelze pouzivat na svazich se sklonem vetsim nez 15 stapnu.
• Na svazich se pohybjte smerem po vrstevnici. Je mnohem snažsí se pohybovat naprč sklonu než neustále stoupat a klesat.
• Postupujte opatrné v blízkosti skrytích rohu a objektu, které vám mohou bránit ve vyhledu.

Bezpečnost práce

• Sekacka na travu je urcena pouze k sekani travniku. Veskeré jiné pouziti je zakázano.
• Používejte osobní ochranné pomůcky. VizPokyny v Časti Osobní ochranné pomůcky.
• Nestartujte sekačku, aniž by byl správně namontován Žací nuž a všechny kryty. Mohlo by dojít k uvolnéni Žaciho nože a poraněné osob.
  Zajistete, aby zaci nuz nemohl narazit do cizich objektu, jako jsou napr. kameny, koreny a podobne. Mohlo by DOJIT ke ztupeni zaciho noze a ohnuti hridele motoru. Ohnuta osa vyvola nerovnovahu a silne vibrate, cimz vznikne velkne nebezpeci uvolneni zaciho noze.
  Kdyz je stroj spusten. nesmi byt rukojet brzdy nikdy trvale zajistena.
• Položte sekačku na trávy na pevný, rovný povrch a nastartujte ji. Zkontrolujte, zdažaci nuž nemuže prijit do kontaktu se zemi nebo cizimi objekty.
• Stujte vždy za strojem. Během sekáni musí byt vsechna kola na zemi a musité mit obě ruce na rukojeti. Ruce a nohy udržujte mimo dosah rotujicích nožú.
• Nenaklanëjtste stroj, když je spustěný motor.
  Budte zvlast opatni, kdyz budete pri praci pritahovat sekačku směrem k sobe.
• Sekacku nikdy nezvedejte nebo ji neprenasejte se zapnutym motorem. Pokud musite sekačku zvednout,nejprve vypněte motor a odpoje kabel od zapalovaci svíčky.

Pri prenaeni sekacky pres prostor, ktery nebude sekan, musi byt motor vypnuty. Napr. v pripadé sterkovych cest, kamenu, sindelu, asfaltu a podobne.
- Se spustěnou sekačkou nikdy nebehejte. Se sekačkou vždy chodte.
- Pred zmenou vysky secen yypnete motor. Stroj neserizujte a neopravujte s bezicim motorem.
- Pokud je spustěný motor, nikdy nenechávejte stroj bez dozoru. Vypněte motor. Prěsvěděte se, ze se Žaci ustrojí zastavilo.
- Vestlizhe zachytite cizi prédmet nebo se objeví vibrate, stroj ihned zastavte. Odpoje privodni vodič od zapalovaci svicky. Zkontrolujte, zda stroj není poškozen. Opravte veškerá poškození.

Hlavni principy Činnosti

• Abyste dosáhli optimálnic hysledku, vždy sekeje s ostrým nozem. Tupy nuz zpúsobi, ze travnik nebude posekán rovnoměrně a trava bude na povrchu sestřihu Žlute.
  Nikdy nesekejte vice nez 1/3 vysky travy. Tato zasada plati zejmena v obdobiSucha.Nejprve sekejte se zaim ustrojim nastavenym dostatecny vsoko.Potom zkontrolujte vysledek a snizte zaic utroji na VHodnou vysku. Pokud je trava velmi vsoka, jezdete pomalu a v pripadet potreby sekejte dvakrát.
• Sekejte vždy v jiném směru, aby na trávníku nevznikly pruhy.

Preprava a prechovávani

Zaizeni pri transportu zajistete, aby nedochazelo k poskozeni a nehodom.
- Skladujte zařizení v uzamykatelném prostoru mimo dosah děti a nepovolanych osob.
- Skladujte stroj a jeho vybaveni v suchém prostředí, kde nemržne.
- Informace o transporte a skladovani paliva naleznete v Časti Manipulace palivem.

Startování a vypinání

Opatrni pred startovanim

VYSTRAHA! Než začnete stroj používat, prostudujte si, prosím, pečlivě námov k použiti a ubezpěcte se, ze jste dokonale pochopiliPokyny v něm uvedené.

Používejte osobní ochranné pomůcky. VizPokyny v cásti Osobní ochranné pomůcky.

Zajistete,aby se v pracovni oblasti a jejim okoli nezdrzovaly nepovolané osoby ci zviata.
- Provádejte Denni ïdržbu. VizPokyny v cásti Üdržba.
Zkontrolujte, zda je zapalovaci kabel rădné nasazen na zapalovaci svicce.

Startování

Model M46-190AWREX, M51-190WRPX je vybaven samocinnym syticem.

Model M51-190WR je vybaven ručnim syticem (membránový nastrikovac paliva).

Pokud startujete sekacku poprve, petkrat stisknete kloboucek palivoveho cerpadla. Pote staci pri startovani studeneho motoru stisknout kloboucek palivoveho cerpadla trikrat.

• Pri startovani motoru musi byt rukojet brzdy motoru primacknute k riditkum.

Postavte se za stroj.
Uchopte startovaci rukojet a zvolna vytahnete startovac i lanko až pocitite odpor (v teto chvili doslo k zaskoceni zapadek ve startovacim mechanizmu). Nastartuje motor silnym zatahnutim za snuru. Nikdy nemotejte startovac i lanko kolem ruky.

M46-190AWREX

Modely M46-190AWREX jsou vybaveny funkci elektronického startu, ktera se používa následujícím zpúsobem:

• Pred prvním elektronickým spustěním v sezóné je nutné nabít baterii. Viz také poukyny pod rubrikou Technická udrzba.
• Priklopte rukojet brzdy motoru k rukojeti.

• Stiskněte a podržte tlacítko elektronicého spustěné, dokud motor nenastartuju.

Provoz

• Pozejdz zahajite pritaženim páky pozejdu k rukojeti.

• Pred pritazenim sekačky k sobe deaktivujte pojezd a zatlačte sekačku doprodu prblžné o 10 cm.

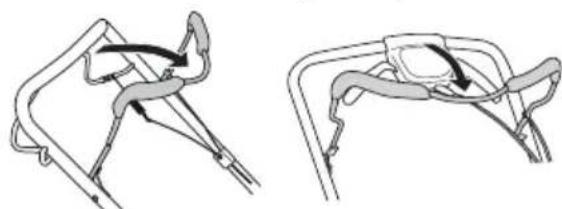

Vypinani

• Motor zastavite uvolném rukojeti brzdy motoru.

Vseobecne

VYSTRAHA! Uzivatel smi provadet pouze takove udrzbarske a servisni ukoly, ktere jsou popsanv totom navodu k pouziti. Rozsahlejsi zasahi je nutno nechat provest servisni dinne.

Zabraţe možnému nahodnému spustěné odojejenim zapalovacho kabelo od zapalovac svicky.

Zivotnost stroje se muze zkracovat a riziko urazu zvysovat, jestlize se udrzba stroje neprovadi spravnene anebo se apravy neprovadeji odborne. Pokud potrebujete dal's informace, obratte se na nejblizsisi servisni dinu.

VAROVÁNÍ! Pokud je sekáčka nakloněné, zajistěte, aby byl vžduchový filtr vždy umístěn v nejvyší poloze.

Vzdy pouziveje originalni prisluusentstvi.

Schema technické udržby

V planu udrzby muzete videt, které soucasti vaseho zarizeniyvzadujú udrzbu a v jakych intervalech by mela probihat. Tyto intervaly jsou hypocitávány na záklande každodennihovyuzivani zarizenia v závislosti na mi're používání se mohou lišit.

Opatřeni prěd startováním	Týdenní udržba	Měsécné udržba
Vseobecná kontrola	Zapalovací svíčka	Vzduchový filtr
Čistěnévnějsícholestí	Tlumic vyfuku*	Ralivový systém
Hladina oleje
Reznýmechanismus
KrytŽaciho ústroji*
Señizení lanka spojky
Rukojet brzdymotoru*

*Viz tokyny v Časti Bezpečnostní vybava zařizení.

Vseobecná kontrola

Presvedcte se, zda jsou matice a srouby utazene.

Čistěni vnejsich cástí

• Odstraţe ze sekačky kartáčkem listy, travu a podobné necistoty.
  K cišěni stroje nepoužívejte myti vodou pod vysokým tlakem.

• Motor nesmi byt nikdy primo oplachovan vodou.
  Vycistete sani vzduchu v krytu starte. Zkontrolujte starter a lanko starte.
  Pri ciisteni pod krytem zaicho ustroj otocte stroj zapalovac svickou nahoru. Vyprzdnete palivovou nadrz.

Hladina oleje

Pri kontrôle hladiny oleje musi sekacka stav na rovné plose. Zkontrolujte hladinu oleje na merce na vicku plnicho hrlda oleje. Odsroubujte vicko otvoru k plnenie olejem, ociistete merku, upevnenou na vicku, a zaśroubujte ji. Zkontrolujte hladinu oleje na merce.

• Je-li hladina oleje nizká, doplne motorovym olejem až k horní rysce měrky.

Rezný mechanismus

• Kontrolujte rezné vybavení co do poskození a vzniku trhlinek. Poškozené rezné vybavení je nutné vždy vyměnit.
• Zaci nuz musi byt vzdy dostatecnu zeme a spravné vyvazen.

VAROVÁNÍ! Po nabroušeni je nože třeba vyväžit.
Srovnávány, výměna nebo broušeni nožú by melo být
provázěno v servísné dínlě.

Pokud se stane havarie najetim sekačkou prekážku, je poskozené noze třeba vyměnit. O tom, zda je možné nuž nabrousit Či zda je nutné ho vyměnit, rozhodnou v servisiním středisku.

Vymena nozu

VYSTRAHA! Pri opravach a udrzbe zaicho ustroji vzdy pouzivejte odolne ochranné rukavice. Zacie noze jsou velmi ostre a velmi snadno se muzete porezat.

Demontaz

• Odsroubujte sroup drzici zaci nuž.

Sundeje taryu. Zkontrolujte, zda nenir drzak noze poskozeny. Take zkontrolujte, zda nenir poškozen sroub Žacho noze a zda nenir ohnuta hridel motoru.

Montáz

Zkontrolujte, zda je zeacnuz spravne vystreden na hrideli.

• Nasadte podlozku a dotahnete sroub. Utahovacimoment sroubu je 45 - 60 Nm.

• Otočte nožem rukou a zkontrolujte, zda se volné otáci. Vyzkousejte stroj.

Zapalovaci svicka

UPOZORNENI! Vzdy pouzivejte doporučený typ zapalovacích svíček! Použitj jiného typu zapalovacích svíček by mohlo poskodit pist Či válec.

• Pokud ma stroj maly vykon, ma problemy pri startovani nebo nema spravych pod pri otackach chodu naprozdno: vzyd pyrddalsimi krokny nejprve zkontrolujte zapalovacic svicku.
• Vestlige je zapalovaci svicka znečistěna, vycistěte ji a zkontrolujte, zda je vzdálenost elektrod zapalovaci svicky 0,5 mm. V pripadě potřeby je vyměnte.

Serízení lanka spojky

M51-190WRPX, M51-190WR

Jemně seiǐd'te lanko pomoci seižovacího sroubu.

• Pokud jemné serízení není dostatečné, provedte hrubé serízení lanka spojky.
• Produzte lanko pomoci sroubu pro jemne serizeni.
  Provede hrube serizeni lanka spojky jeho pripevnim k drzakum na madle spojky. Pote seridte lankojemne.

M46-190AWREX

Jemne seridte lanko pomoci serizovacho sroubu.

Vzduchovy filtr

• Odmontujte kryt vzduchového filtru a filtrу vyjměte.
  Vzduchovy filtr, ktery byl pouzivan po delsi dobu, jiz nelze dokonale ycistit. Filtr se proto musi v pravidelnych intervalech menit za novy. Rovnez poskozeny filtr je nutno vzdy vymenit.
• Pri montaži zkontrolujte, zda filtr v držáku filtru dokonale těsní.

Vycistete papirovfy filtr.

• Filtr yvčistěte jeho vyklepaním proti rovnému povrchu. K Čišěné filtru nikdy nepoužívejte ropné Rozpoustědlo jako např. petrolej, ani stlaceny vzduch.

Čistění pěnového plastového filtru

Vyjmete filtr z pénové uméhé mhoty. Vymjte filtr peclive ve vlažné mydlove vode. P yvcisteni dukladne filtr oplachnete v cîste vode. Vyzdimeje filtr a necheje jeuschnout. UPOZORNEN! Stlačeny vduch muze poskodit pénovou hmotu. P yvcisteni nažte filtr motorovym olejem. Odstraţe prebytečné olej pritisknutim Či steho hadíku na filtr.

Vymena oleje

• Vyprázdne tepalivovou nadrž.
• Odsroubujte vico kpo plnicho hrda oleje.
• Připravte si vchodnou nádobu, do které shromáždite olej.
  Vypustte olej. Naklonnte motor tak, aby olej vytek plnicim hrdlem. Pokud je sekacka naklonená, zajistete, aby byl vzduchovy filtr vždy umisten v nejvyší poloze. Informace o likvidaci nadbytečného motorovoho oleje ziskáte unejblizí benzínové pumpy.
  Naplnte novym, kvalitnim motorovym olejem. Dalsi poukyny najdete v casti Technické udaje.

Palivovy systém

Zkontrolujte neposkozeni vika palivové nadrze a jeho utesneni
Zkontrolujte palivovou hadici. V pripebre potreby ji yvmene.

Nabijeni akumulátoru

Nabijte baterii pomoci dodavané nabijecky bateri. Pokyny pro nabit i baterie:
- Otevretekryt na elektrickem startup

• Pripojte nabiječku baterie a a nabijejte baterii max. po dobu 24 hodin.

Kontrola pojistky

• Odsroubujte upevnéni baterie

• Upevném baterie otácejte opatrné, aby baterie nevypadla.
• Otevěte kryt na držáku pojistek.

Zkontrolujte pojistku. Je-li vyhořelá, vyměnte ji.

• Nasadte zpet upevneni baterie a zkontrolujte, zda nejsou priskipnute kabely.
• Naśroubujte upevněni baterie.

TECHNICKE UDAJE

	M46-190AWREX M5	1-190WRPX M51-1	90WR
Motor
Výrobce motoru Briggs & Stratton Briggs & Stratton Briggs & Stratton	190 190 190
Obsah vácie, cm3
Otáčky, rpm 2900 2900 2900
Jmenovitý vykon motoru, kW (viz poznámka 1)	2,4,2,4,2,4
Systém zapalování
Zapalovací svíčka RJ19LMC RJ19LMC RJ19LMC
Vzdálenost elektrod, mm 0,5 0,5 0,5
Palivový a mazácí systém
Objem palivové nádrže, litr 1,5 1,5 1,5
*Motorový olej SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30
Hmotnost
Strojs prázdnými nádržemi, kg	32,5	35,0	35,0
Emise hluku (viz poznámka 2)
Hladina akustického vykonu, změřená dB(A)	94	96	96
Hladina akustického vykonu, zaručená LWA dB(A)	95	97	97
Hladiny hluku (viz poznámka 3)
Hladina akustického tlaku na sluch obsluhy, dB(A)	80	82	82
Hladiny vibrácí, a hveq (viz poznámka 4)
Rukojeć, m/s2	3,3 2,9 2,9
Žací systém
Výška sečeni, mm	30-80	30-90	30-90
Šīřka zábreu sečeni, cm	46	51	51
Strihač	PX3	PX3	Combi 51
Objem sběracího koš, l	50	60	60

Pozn. 1 Uvedeny jmenovity vykon motoru je prumerny cisty vykon (pri specifikovanych ot./min.) typiekho motoru pro model motoru mery podle normy SAE J1349/ISO1585. Sereovyvrabene motory se od teto hodnoty mohou lisit. Skutecny vystupni vykon motoru instalovaneho na konecnem vyrobku zavisia na provoznich otackach, povetrnostnich podminkach a dalish hodnotach.
Poznámka 2: Emise hluku do okolí nameřená jako efekt zvuku (LwA) dl direktivity ES 2000/14/ES.
Poznámka 3: Hladina akustického tlaku měřena podle normy EN 836. Uvádené data pro hladinu akustického tlaku mají typickou statistickou odchylku (standardní odchylku) 1,2 dB(A).
Poznámka 4: Hladina vibraci měře na podle normy EN 836. Uvádevá data pro hladinu vibraci mají typickou statistickou odchylku (standardné odchylku) 0,2m / s^2
*Používejte pouze motorový olej kvality SF, SG, SH, SJ nebo vyší. Podívejte se do tabulky viskozity v námodu vyrobce motoru a vybertenejlepí viskozitu podle prědpokládoné venkovní teploty.

ES Prohlášeni o shodé

(Plati pouze pro Evropu)

Spolecnost Husqvarna AB, SE 561 82 Huskvarna, Sverige, tel: [phone], zcela zodpovedne prohlasje. ze travni sekacky McCulloch M46-190AWREX, M51-190WRPX, M51-190WR od sereiovych cisel 13XXXXXX dale splnuji pozadavky SMERNICE RADY EVROPSKÉ UNIE:

• ze 17. května 2006 „tykajici se strojnínich zařízeni“ 2006/42/EC
• ze dne 15. prosince 2004 "tykajici se elektromagnetické kompatibility" 2004/108/EEC.
• ze dne 8. května 2000 "tykajíci se emise hluku do okoli" 2000/14/ES.

Pro informaci ohledne emisi hluku viz kapitolu Technicke udaje.

Byly uplatněny následujíci standardní normy: EN 836, ISO 11094, EN 55012.

Registračni organ: 0404, SMP Svensk Maskinprovning AB. Fyrisborgsgatan 3, SE-754 50 Uppsala, vydal zprévy týkajíci se zhodnoceni shody podle dodatku VI ke SMÉRNICI RADY z 8. května 2000 „týkajíci se emisi hluku do okolního prostřédi' 2000/14/EC.

Husqvarna, 14. province 2012

Bengt Ahlund, Šereditel vyvoje

(Autorizovaný zastupce společnosti Husqvarna AB a odpovědný za technickou dokumentaci.)

EXPLICATIA SIMBOLURILOR
