INSTRUKCJA OBSŁUGI M46190AWREX MCCULLOCH

OSTRZEZENIE! W razie neue waznego lub nieprawidlowego poslugiwania sie maszyna要去ona stać sie niebezpiecznym narędzieim, mogącym spowodowej obrażenia lub smierc uzytkownika lub innych osob.

Przed przystapieniem do pracy maszyna
prosimy dokladnie i ze zrozumieniem
zapozańcie z tresci niniejszej instrukcji.

Upewnij sie,czy w povlizu.),mejscapracyniaosobnieupowaznionych.

Aby zapobiec przypadkowemu uruchomieniu urzadzenia, daneź ydoğan przewód zapłonowy ze swiecy.

Ostrzeżenie przyd odrzucanymi i rykoszetujacymi przydmiotami.

Uwazaj na wirujuace noze. Chron rece i nogi przed okaleczieniem.

Ostrzezenia: czesci obrotowe. Rece oraz stopy nalezy utrzymywać w odpowiednej odlegosci.

Niniejszy produkt zgodny jest obowiazujacymi dyrektywami CE.

Emisja halasu do otoczenia zgodna z dyrektywa Wspolnoty Europejskiej. Wartość emisi di maszyny podana zostafa w rozdziale Dane technicznze oraz na nakiejce.

Nigdy nie uzytkuj maszyny w pomieszczeniach lub w miejschac, w ktorych brak jest wentylacji. Spaliny zawieraj tlenek wedla -bezwonny, trujacy gaz zagrażajcyźciu.

Rzykyo eksplozji

Nigdy nie tankuj, gdy silnik jest uruchomiony.

Powierzchnia goraca.

Wyjasnienie poziomów ostrzeżen

Wystepuja trzy poziomy ostrzeżen.

OSTRZEŽENIE!

OSTRZEZENIE! jest uzywane, gdy istnieje ryzyko powaznych obrazen, smierci operatora lub uszkodzenia otoczenia wwyniku nieprzestrzejania instrukcji obslugi.

WAZNE!

WAZNE! jest uzywane, gdy istnieje ryzyko obrażć operatora lub uszkodzenia otoczenia wDyniku nieprzestrzejania instrukcji obstrugi.

UWAGA!

UWAGA! jest uzywane, gdy istnieje ryzyko uszkodzenia materialów lub urzadzenia wwyniku nieprzestrzejania instrukcji obslugi.

OPIS

Spis tresci Szanowny Kliencie!

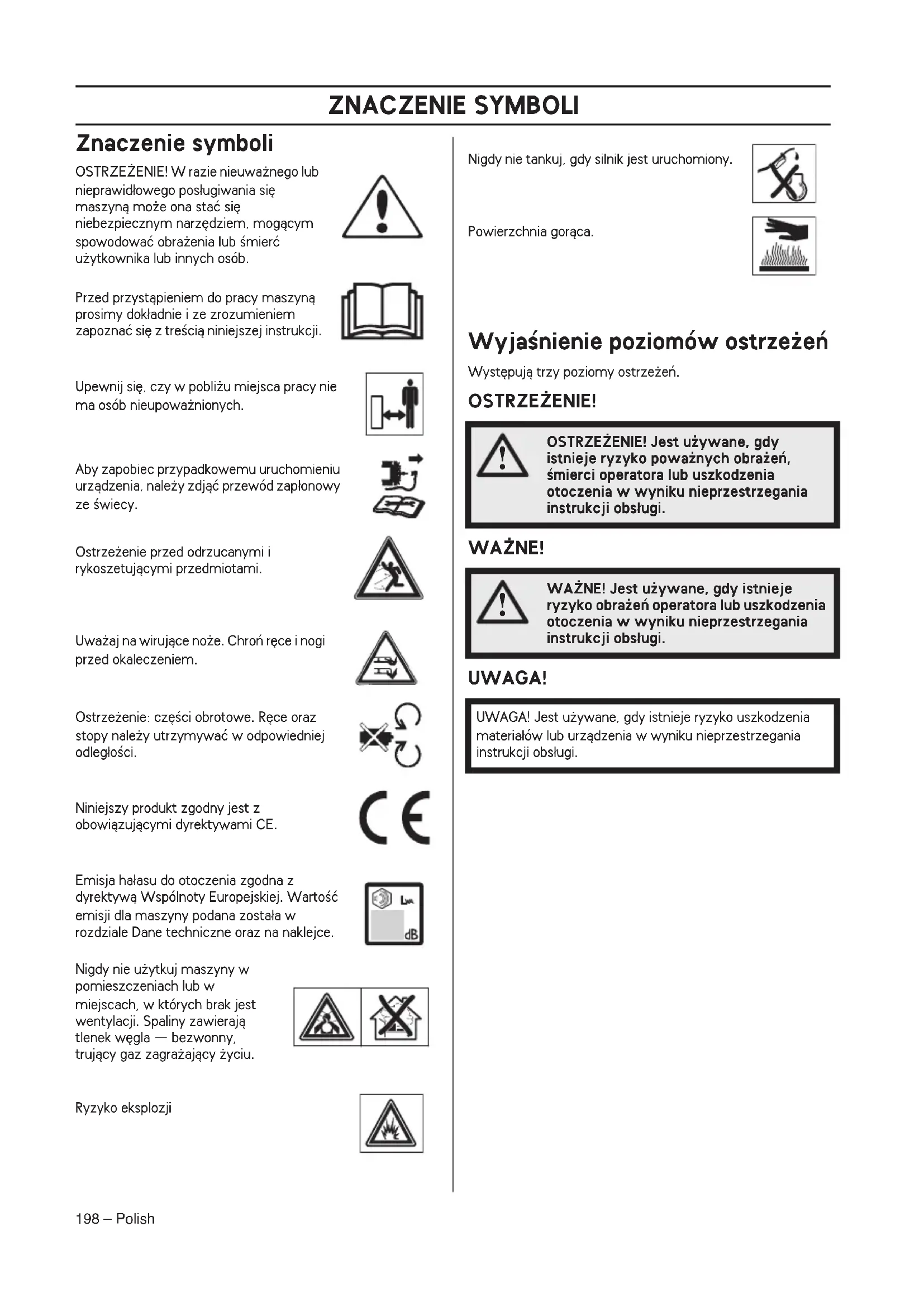

ZNACZENIE SYMBOLI

Znaczenie symboli 198

Wyjasnienie poziomów ostrzeżen 198

OPIS

Spis tresci 199

Szanowny Kliencie! 199

CO JEST CO?

Opis zespolow kosiarki? 200

ZABEZPIECZENIA W MASZYNIE

Uwagi ogolne 201

MONTAZI REGULACJE

Uwagi ogolne 202

Uchwyt 202

Wysokość koszenia 202

Kolektor 202

Zespó rozdrabniajacy 202

Uzupelnianie oleju 202

PRZYGOTOWYWANIE I OBCHODZENIE SIE Z PALIWEM

Uwagi ogolne 203

Paliwo 203

Tankowanie 203

Transport i przechowyanie 203

DZIALANIE

Srodki ochrony osobistej 204

Ogólnezasady bezpiecz)—stwa 204

Głowne techniki pracy 205

Transporti przechowyanie 205

Uruchamianie i wylaczanie 206

KONSERWACJA

Uwagi ogolne 207

Plan konserwacji 207

Kontrola ogolina 207

Swieca zaplonowa 208

Regulacja linki spręȩga 208

Filtr powietrza 208

Wymiana oleju 209

System paliwowy 209

Ladowanie akumulatora. 209

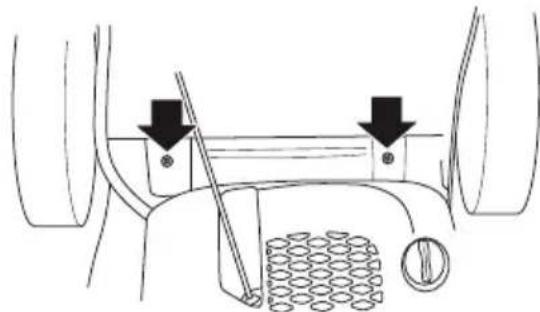

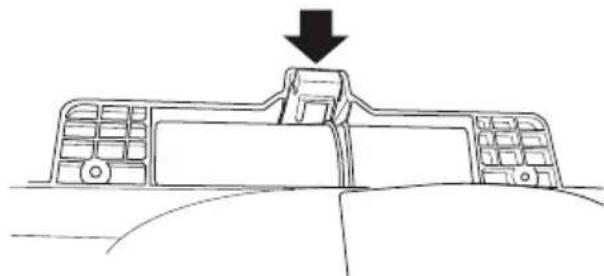

Sprawdzić bezpiecznik 209

DANE TECHNICZNE

Zapewnienie o zgodnosci z normami WE 211

Dziekujemy za wybor produktu McCulloch W ten sposob staja sie Państwo czȩci historii, która Rozpoczela sie dawno temu, gdy McCulloch Corporation Rozpoczela produkte silników w czasie II Wojny Światowej. Od 1949 roku, w ktorym McCulloch zaprezentowal swoja pierwsza lekka jegnoosobowa pile lńcuchowa, przyemyszl drzewny juz nigdy nie byt taki sam.

Linia innowacyjnych pil lancuchowych byla kontynuowana\ przez dekady, a firma sie rozwija, napjierw przyez silniki do\ samolotów i gokartów w latach pięcedziesiątych, a nastepnie\ mini pily lancuchowe w latach szesćdziesiątych. W latach\ siedemdziesiątych i osiemdziesiątych do oferty\ wprowadzono wykaszarki i dmuchawy.

W chwili obecnej McCulloch, jako czlonek grupy Husqvarna, kontynuujte tradycje mocnych silników, innowacji technicznych i wytrzymalych konstrukcji, które byly naszymi cechami charakterystycznych przyez ponad pol wieku.

Obnizanie zuzycia paliwa, emisi, poziomów hałasu, poprawianie bezpieczędsta w ywgody uzytkowania to nasze glówne priorytety.

Mamy nadzieję, ze sądą Państwo zadowoleni ze swojejego produktu McCulloch, poniewaz zostal zaprojektowy tak, aby sluźły przydlępie lata. Jego zwywotność sąnz prȩduźyc, przystręgajć instrukcji obstugi, serwisowania i konserwacje. W razie potrzeby profesjonalnej pomocy przy naprawie lub serwisowaniu, prosimy okontakt zlokatalorem serwisu (Service Locator) na www.mcculloch.com.

McCulloch nieustannie modernizuje swoje wyroby, w zwiazku z czym zastrzega sobie prawo do wpwadzaniazmian dotycznych m.in. wygliadu produktow bez uprzedzenia.

Instrukcjte mozna rowniez znalezc na stronie www.mcculloch.com.

CO JEST CO?

Opiszespolowkosiarki?

1 Dzwignia hamulca silnika
2 Dzwignia napedu
3 Rozrusznik elektryczny M46-190AWREX
4 Uchwyt rozrusznika
5 Kolektor
6 Uchwyt. wysokość uchwytu
7 Dzwignia regulaci wysokość koszenia
8 Akumulator
9 Filtrgowietrza
10 Membrana pompy paliwowej M51-190WR
11 Uzupelnianie paliwa

12 Swieca zaplonowa
13 Thumik
14 Obudowa zespolu koszęcego
15 Polaczenia wodne
16 Prétowy wskaznik poziomu oleju/napelmianie oleju
17 Noz
18 Podkladka spreźysta
19 Sruba mocujca noza
20 Ladowarka baterii M46-190AWREX
21 Instruktja obslugi

Uwagi ogolne

W niniejszym rozdziale przystawiono poszczegolne zespoly zabezpieczajace maszyny, omówiono ich funkcję oraz sposoby ich kontrlowania i konserwacci welu zapewnienia prawidlowego dzialania.

OSTRZEZENIE! Nie wolno uzywać maszyny z niesprawnymi zespolami zabezmieczajczymi. Jeźeli Twoja maszyna nie spelnilia jakiegokolwiek z warunków kontrolnych, naleź y ja oddac do serwisu.

Aby zapobiec przypadkowemu uruchomieniu urzadzenia, nalezy zdjac przyzwod zaplonowy ze swiecy.

Obudowa zespolu koszacego

• Obudowa zespolu koszęcgo ma za zadanie zmniejszać wibracje oraz agricznac rzyko odniesienia obrażen wskutek zetakniȩcia są z noźem.

Sprawdzanie oslonyciecia

• Sprawdz,czyobudowa zespolu koszacego jest cala iczy nie ma naNiej zadnych widocznych uszkodzen.np. pekniec.

Dzwignia hamulca silnika

• Hamulec silnika przyznaczony jest do zatrzymywania silnika. Silnik powinien zatrzymywać są zchwila puszczenia dzwigni hamulca silnika.

Kontrola dzwigni hamulca silnikowego

Ustaw kosiarke na pelen gaz, a nastepnie uwolnij dzwignie hamulca. Hamulec silika musi zawsze byc tak wyregulowany, aby silnik zatrzymywal sie w ciagu 3 sekund.

Tlumik

OSTRZEZENIE! Nigdy nie uzywaj maszyny z uszkodzonym tllumiem lub bez niego. Uszkodzony tllumk znacznie zwieksa halas iNiebezpieczenstwo pozaru. Miej zawsze w povlizu sprezt gaśniczy.

Podczas pracy maszyna oraz po jej wylaczeniu tulum jest bardzo goracy. Dotyczy to takze pracy na biegu jalowym. Pamietaj o niebezpieczenswie pozaru, szcegolnie gdy w povlizu znajduja sie latwo palne materialy oraz/ lub gazy.

• Zadaniem tuluma jest ograniczenia do minimum poziomu halasu i odrzucanie spalin poza strefe pracy operadora.

Kontrola stanu tlumika

• Sprawdzaj regularnie,czy tlumik jest nienaruszony i dobrze zamocowy.

Uwagi ogolne

WAZNE! Aby zapobiec przypadkowemu uruchomieniu urzadzenia, nalezy zdjac przyzewód zapłonowy ze swiecy.

Uchwyt

Montaz

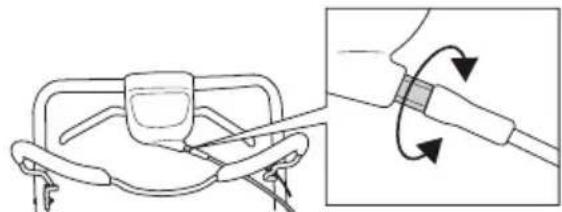

Uchwyt gorny

Umiesc ruwowa konstrukcje uchwytu bezposrednio naprzejiw dolnej czeci uchwytu. DokrePokretla.

Ustawenia

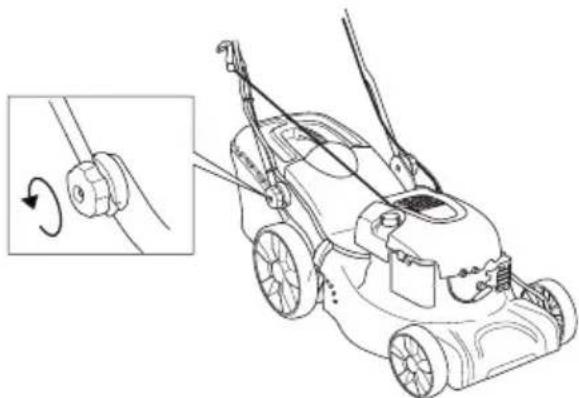

Wysokość uchwytu

Poluzuj dolnePokretla.

• Ustawic wysokość. Dokreć Pokretła.

Wysokość koszenia

UWAGA! Nie ustawiaj zbyt malej wysokosci koszenia, gdyz w razie hierouwnosci terenu noze moga zawadza o podloze.

Przesunac dzwignie do tylu, do pozycji wyzszej wysokosci ciecia lub do przyd, aby zmniejszyc wysokość ciecia.

Kolektor

Zamocowac pojemnik.

Zamocowac haki na górnaj krawedzi podwozia.

Umieść spód pojemnika na trawe w otworze wyrzutowym.

Zespół rozdrabniajacency

• Podniesz oslone wyrzutu, aby zamontowac/ zdemontowac za slepke do mulczowania.

Zamontuj sprezyne na haku ramy.

Uzupelnianie oleju

• Przy dostawie zbiornik oleju jest pusty. Nalewaj oleju powoli. Patrz wskazówki pod nagłowkiem "Konserwacja". Olej silnikowy naleź wymienci po raz pierwszy po 5 godzinach jazdy.

PRZYGOTOWYWANIE I OBCHODZENIE SIE Z PALIWEM

Uwagi ogolne

OSTRZEJELENIE! Włęczanie silnika w zamkiptych lubź wentylowanych pomieszczeniach要去ć przyczyna smierci wskutek uduszenia lub zatrucia tlenkiem wegla.

Paliwo i loro opary sá tardzo latwo palne. Wdychanie oparów paliwa lub kontakt paliwa ze skóra moź doprowadzic do powaznych obrażen. Zachowuj ostrożnosć i zapewnj dobra wentylacja podczas postepowania z paliwem.

Spaliny silnikowe major wysoka temperature, moga zawierać iskry, ktore moga sie stać przyczyna pożaru. Nigdy nie wączaj maszyny w pomieszczeniach zamkiptych lub w poplizu materialów latwopalnych!

Nie pal tytoniu i nie pozostawiaj goracych przyedmiotów w povlizu paliwa.

Paliwo

UWAGA! Maszyna wyposzacona jest w silnik czterosuwowy. Dopilnuj, aby w zbiorniku oleju zawszy bya wystarczajca ilosc oleju.

Benzyna

• Stosuj benzynę bezolowyowa lub olowyowa wysokiej jakosci.
  Zaleca sie benzyné co najmniej 90-oktanowá (RON). Stosowanie benzyny o liczbie oktanowej mniejszej niz 90 powoduje stukanie. Prowadzi to do przyegrzania silnika, co shove byc przyczyna seinen POWAZNego uszkodzenia.
• Nalezy stosowac benzyné dostosowan do wymogów srodowiska naturalnego, tzw. benzyné alkalitowa,重点领域 taka jest dostepna.

Olej silnikowy

UWAGA! Przed uruchomieniem kosiarki sprawdz poziom oleju. Za niski poziom oleju要去 spowodac powazne uszkodzenie silnika. Patrz wskazowych podane w rozdziale „Konserwacja".

• Oiej silnikowy naleź wymienić po raz pierwszy po 5 godzinach jazdy. Informacja na temat zalecanego rodzaju oleju znajduja sie w Danych technicznych. Nigdy nie stosuj oleju do silników dwusuwowych.

Tankowanie

OSTRZEZENIE! Przed przystapieniem do tankowania, wylucz silnik i odczekaj kilkaminit az ostygnie.

Zawsze uzywaj kanistra na benzynę, abyunikné jej rozlania.

Korek wlewowy otwieraj ostrożnie, poniewaz wewnatrz zbiornika要去 panować nadciasnienie.

Oczysć korek wlewowy i powierzchnie wokot niego.

Po zatankowaniu dokladnie zakrec korek wlewowy. Zaniedbanie moze doprowadzić dogowstania pożaru.

Przed uruchomieniem przenies maszyny na odlegosto co najmiej 3 m od mistrsca tankowania.

Nigdy nie uruchamiaj maszyny, gdy:

• Ježeli rozláš paliwo lub olej silnikowy na maszyné - wytrzyj dokladnie maszyné i poczekaj, az wyschna resztki benzyny.
• Ježeli oblaś paliwem siebie lub swoje ubranie, zmień ubranie. Pźrzymy te czȩcicia, króre mialy stycznosć z paliwem. Uzyj wody l mydia.
• Paliwo wycieka z maszyny. Regularnie sprawdzaj szczelnosc korka wlewowego i przywodow paliwowych.

Transport i przechowywanie

Maszyne i paliwo nalewy przechowyac i transportowa w taki sposob, aby w razie ewentualnégo wycieku paliwa i powstania oparów Nie zachodziro rzyko wystepowania iskier lub otwartego plomienia, np. w oblizu maszyn i silników elektrycznych, kontaktow elektrycznych/ przyȩćzników pradu lub kotłow.
- Do przechowywnia i transportowania paliwa sązy uzywać pojemników spezialnie przyznaczonych do tego celu i zatwierdzonych.

Dlausze przechowywanie

• Przed odstawieniem maszyny na dluzsze przechowywanie nalezy oproznić zbiornik paliwa. Dowiedź sie na najbliszȩstaci benzynowej, co nalezy zrobic z nie zuzytym paliwem.

Środki ochryny osobistej

Podczas uzywania maszyny naleź zawszemieć na sobie zatwierdzone przy odpowiednie wędze srodki ochrony osobistej. Srodki ochrony osobistej nie eliminujamy rzyka odniesienia obrażen, natomiast agrniczaja ich rozmiar w razie zaistnienia wypadku. Poproswojejego dealera o pomoc w wyborze srodków ochrony osobistej.

Zawsze nalezy stosowac:

• Stosuj ochronniki sluchu, gdy poziom halasu przyekracza 85 db.
• Mocne, przyciwopliszgowe, wysokie obuwie ochronne lub obuwie roboczne.
• Dlugie spodnie z mocnej tkaniny. Nie zakladaj krótkich spodni, nie chódź w sandañch lub bez obuwia.
  W razie potrzeby nalezy stosowac rrekawice ochonne, np. podczas montazu, przygladu lub czyszczenia osprzetu tnacego

Ogólne zasady bezpieczewska

W niniejszym rodziale opisane zostaly podstawowezasady bezpieczentwa obowiazujace podczas obslugi urzadzenia. Nic nie zastapi"Justak doswiadczenia i profesjonalnych umiejetnosci.

• Przed przystapieniem do pracy maszyna prosimy dokladnie i ze zrozumieniem zapoznać sie ztreścia niniejszej instrukcjji.
  Pamietaj tym. ze operator ponosi odpwiedzialnosc za wypadki i zagrozenie dla innych ludzi i ich wlasnosci
• Maszyna musi byc utrzymywana w czystosci. Znaki i naklejki musza byc calkowicie czytelne.

Kieruj sie zawsze zdrowym rozsadkiem

Nie jest möglich we omówieten wzystkich sytuacji, w jakich potencjalnie要去sznezcz. Zawsze zachowuj ostroznosci kieruj sie zdrowym rozsadkiem. Nic nie zastapi jegnek doswiadczenia i profesjonalnych umiejetnosci. W razie niedepewnosci zasiegnij porady eksperta. Zwroc sie w tym celu do punktu sprezazy, warsztatu serwisowego lub doswiadczonego uzytkownika pily. Nigdy nic podejmuj sie zadań przyzekraczajacych Twoje silyi umiejetnosci!

OSTRZEZENIE! Podczas pracy urzadzenie niniejsze wytwarza pole elektromagnetyczne. W pewnych okolicznosciach pole to moze zaklocac pracye aktywnych lub pasywnych implantow medycznych. Przed przystapieniem do praczy z maszyny w celu ograniczenia ryzyka powaznych lub smiertelnych obrażen, osoby posiadajace implanty medyczne powinny skonsultować sie z lekarzem oraz ich producentem.

OSTRZEZENIE! W razie nieduwaźnego lub nieprawidlowego poslugiwania sie maszyna要去ona stać sie niebepezpiecznym narzedziem, mogąym spowodowej obrażenia lub smierc uzytkownika lub innych osob.

Nigdy nie pozwól, aby daneci lub osoby nie przyszkolone w obchodzeniu sie z maszyna, uzytkowy na lub konserwowaly.

Maszyna nie powinna byc obslugiwana\ przez osoby o zmniejszonych\ zdolnosciach fizycznych lub\ umyslowych, któ r powodów\ zdrowotnych nie mogaj jej obslugiwuć\ bez nadzoru osoby odpowiedzialnej za ich\ beziep到账wo.

Nigdy nie pozwalaj uzywac maszyny\ innej osobie nie upewniwysz sie, ze\ przyswoila sobie ona tresc Instrukcji\ obslugi.

Nigdy nie uzywaj maszyny, gdy jestes zmczony badź znajdujesz sie pod wplywem alkoholu lub leuków, któ moga wplywać ujemnie na wzrok, zdolnosc oceny sytuacji i panowanie nad wykonywanymi ruchami.

OSTRZEZENIE! Nie autoryzowane zmiany lub/oraz akcesoria moga byc przyczyna powaznych obrazen lub smierci uzytkownika badz innych osob. Pod zdym pozorem nie wolno zmieniac ani modyfikowych fabrycznej konstrukcji maszyny bez zezwolenia wydanego przyez produventa.

Nie wolno dokonywać w maszynie zmian stanowiacych modyfikacja jej oryginalnej wersji. Nie uzywaj maszyny, gezeli podejrzewasz, ze ktoś inny wprovadzil w niedzmiany.

Nie wolno pracstaw maszyna uszkodzona. Stosuj sie do instrukcji dotycznych konserwaczji, kontrli obslugi technicznej podanych w niniejszej instrukcji obslugi. Niekotre czynnosci konserwacyjne i obslugowe musza byc wykonane przyez przeszkolonego i wykwalifikowanego spejaliste.

Zawsze nalezy uzywac wylacznie oryginalnych czeci zamiennych.

Bezpieczensteinwo.),

• Przed przystapieniem do koszenia usuń z trawnika galezie, kamienie itp.
• Przemioty uderzane przye koncwoke tnacmoga byc wyrzucane z duza sila i powodawac obrazenia osob lub uszkodzenia przemiotow. Osoby oraz zwierzeta musza sie znajdowac w beziecznej odlegosci.
• Nie naleź uzywać maszyny w złych warunkach atmosferycznych. Np. w czasie gestrej mgly, duźych opadów, silngo wiatru, duźego mrozu itp. Praca przy zlej pogodzie powodujezmęczenia i wiąze są dodatkowych zagrożemiami, np. sliskie podłoze.
• Obserwuj otoczenia, aby upewnić sie, ze w povlizu niematic, co moze mić wphyw na sprawowanie przy Ciebie kontroli nad maszyna.
• Naleź uwaźć na korzenie, kamienie, galezie, wglębienia, rowy itp. Wysoka trawa要去 przeslonić przyszkody.
• Koszenie na zboczach要去c niebezmieczne. Nie uzywaj kosiarki na bardzo stromych zboczach. Nie nalezy uzywa c kosiarki, gdy pochylosc terenu przykracza 15 stopni.
• Na terenie pochylym nalezy pracowac w kierunku prostopadlym do zbocza. O wie latwiej jest przyemieszczac sie w poprzek zbocza nied w goe i w dol.
  Nalezy uwazac podczas zblizania sie do naroznikow lub innych obiektow, ktore moga ogranicaz widocznosc.

Pracuj bezpiecznie

Kosiarka przyznacznja jest wylącznie do koszenia trawników. Wszelkie innze zastosowania są zabronione.
- Stosujśrodki ochrony osobistej. Patrz wskazówki podane pod rubryka Środki ochrony osobistej.
- Nie uruchamiaj kosiarki, ježeli nož i wsystkiePokrywy nieszamontowane.W przechiwym razie nož moze spasci i spowodowoć obrażenia.
Staraj sie, aby noź nie uderzali w zadne przydmioty, jak np. kamienie, korzenie itp. Moze to doprowadzić do stepienia sie noź i do wykrzywienia sie walka silnika. Wykrzywiony walek powoduje brak wywazenia i silne drgania, co z kolei grozi obluzowaniem sie noź.
Dzwigni hamulca nie wolno unieruchamiac przyczepiajac ja do uchwytu, tak aby trwale do noiego przylega, gdy maszyna jest w ruchu.
- Ustaw kosiarke na rownym i plaskim podlozu, a nastepnie uruchom ja. Dopilnuj, aby noź nie dotykal do podloza, ani do zadnego przyedmiotu.
- Ustawiać sie zawsze za maszyna. Podczas koszenia wszystkie kola musza pozostawac na ziemi, naleź trzymać uchwyt obiema rekami. Recess stopy, naleź trzymać z dala od obracajacych sie ostrzy.
- Nie przechylac urzadzenia kiedy uruchomiony jest silnik.
- Nalezy zworci szccepholna uwage podczas ciagniecia maszyny w kierunku do siebie.

• Nigdy nieunos ani Nie przenos kosiarki, gdy silnik jest uruchomiony. Jezeli potrzebujesz uniesc kosiarke, wylacznajpierw silnik i zdejmij przyzwod ze swiecy zaplonowej.
• Przechodźac na innie mistręsce pracy należy wylączyc silnik, np. przyemieszczȩć kosiárke po sciezkach zwirowych, podlózu kamiennym, asfalcie itp.
• Nie biegaj z maszyna, gdy jest uruchomiona. Prowadzac kosiarke nalezychodzić umiarkowanym krokiem.
• Przed przystapieniem do zmiany wysokosci koszenia wyłucz silnik. Nigdy nie wykonuj czynnosci regulacyjnych, gdy silnik jest uruchomiony.
• Nigdy nie pozostawiaj urzadzenia bez nadzoru, gdy uruchomiony jest silnik. Wylacz silnik. Upewnic sie, ze osprzet tnacy przystal sie obracac.
• W razie najechnia na twardy przydmiot lub w razie powastania wibraci主要集中 maszyny zatrzymac. Zdejmij przyzewód ze sącie zaplonowej. Sprawdz,czy maszyna nie jest uszkodzona. Napraw maszyny, jesti zostala uszkodzona.

Głowne techniki pracy

Zawsze, nalezy uzywac ostrego ostrza, aby uzyskać optymalne rezultaty. Tepe ostrze powoduje hierównciecie, a trawa staje sie zólta na powierzchni ciecia.
- Nigdy nie kos trawy króej niz o 1/3 dlugosci. jest to szczególnie wąne w okresach suszy. Zacznij koszenia stosujc duź wysokosc koszenia. Nastepnie sprawdz efekt koszenia i ewentualnie obniz wysokosc koszenia. Jeźeli trawa jest bardzo wysoka, prowadź kosiarkę powoli. Ewentualnie kos dwa razy w tym samymmiejscu.
Kosi za kazdym razem w roznych kierunkach,aby uniknac powstawania pasow na trawniku.

Transport i przechowywanie

• Zabezpiecz przyw zozachy w czasie transportu, aby uniknac uszkodzen oraz wypadkow.
• Przechowuj pile lancuchowa, tak aby byla niedostepna dla daneci i osob niedpowolanych.
• Maszyne oraz akcesoria naleź przy przechowywoć w sąjechu suchym i zabeepieczonym przyd mrozem.
• Patrz rozdziel „Obchodzenia sie z paliwem", aby dowiedzieć sie wearyj na temat transportu i przechowywnia paliwa.

Uruchamianie i wyluczanie

Przed uruchomieniem

OSTRZEZENIE! Przed przystapieniem do pracy maszyna prosimy dokladnie i ze zrozumieniem zapoznać sie z trescia niniejszej instrukcji.

StosujŚrodki ochry osobistej. Patrz wskazówki podane pod rubryka Środki ochryny osobistej.

• Upewnij sie,czy w povlizu几点ca pracy nie ma osob nieupowaznionych.
• Wykonaj przyegrād codzienny. Patrz wskazówki podane w rozdżiale „Konserwacja".
  Dopilnuj, aby przywod byt dobrze zaolozony na swiecy zaplonowej.

Uruchamianie

Model M46-190AWREX, M51-190WRPX wyposañony jest w sanie automatyczne.

Model M51-190WR jest wyposzaźny w ssanie ręczne (membrane pompy paliwowej).

Przyci);}pompke paliwowa piec razy. gdy kosiarka uruchamiana jest po raz pierwszy. Za kaczym nastepnym razem, podczas uruchamiania zimnego silnika, przyci;}pompke paliwowa trzy razy.

• Podczas uruchamiania silnika nalezy trzymac dzwignie hamulca silnika przycijsnieta do uchwytu.

• Stanac za kosiarka.
  Ujmij uchwyt rozrusznika prawa reka i ciagnij powoli, az poczujesz opor (zazebienie rozrusznika) Pociagnac, uzywajc odpowiednej sily, aby uruchomic silnik. Nigdy nie owijaj linki rozrusznika wokol dloni.

M46-190AWREX

M46-190AWREX wyposazone s w starter elektroniczny, kto r nalezy uzywac w nastepujacy spoob:

• Przed pierwszym użyciem startera elektronicznego wsezonie naleźny naładowac akumulator. Patrz takewskaźowski pod rubryka Konserwacja.

• Przysun dzwignie hamulca silnika do uchwytu sterownikczygo.

Nacisnac i przytrzymac przycisk startera elektronicznego do momentu uruchomienia sinika.

Naped

Nacisnac dzwignie napedu w strone uchwytu,aby uruchomicnaped.

• Przed pociagnieiem kosiarki do siebie wyłacz napedi popchnij ja do przyd u na odlegosć okolo 10 cm.

Wyluczanie silnika

• Silnik zatrzymuje sie po uwolnieniu dzwigni hamulca silnika.

Uwagi ogolne

OSTRZEZENIE! Uzytkownikówolno wykonywać tylko te czynnosci konserwacyjne i serwisowe, które są opisane w niniejszej instrukcji obługi. Większe i bardziej skomplikowej prace powinny być wykonywane w warsztacie serwisowym.

Aby zapobiec przypadkowemu uruchomieniu urzadzenia, nalezy zdjac przyzwod zaplonowy ze swiecy.

Ježeli maszyna nie jest prawidłowo konserwowana iNie jest poddawana profesjonalnie wykonywanym naprawom oraz/lub obslugom technicznym, jej okres uzytkowy jest krotszy oraz wieksze jest ryzyko wypadkowski. Jeźeli potrzebujesz wiecej informacji, skontaktuj sie z najbliszym warsztatem serwisowym.

UWAGA! Po pochyleniu kosiarki upewnij sie, ze filtr powietrza znajduje sie zawsze w najwyzszym polozeniu.

• Zawsze nalezy uzywac wyłacznie oryginalnych czeci zamiennych.

Plan konserwaksi

W planie konserwaczji mozesz zobaczyc. ktore czeci maszyny wymagaj konserwaczji i w jakich odstepach czasunalezy ja wykonywać. Odstepy czasu są skalkulowane przy załozeniu codziennego uzytkOWania maszyny i moga sie rożnic przy innej intensywnosci uzytkOWania.

Przed uruchomieniem	Przeglad cotygodniowy	Przeglad miesieczny
Kontrola ogólna	Świeca zapłonowa	Filtrgowietra
Czyszczenie zewétrzne	Tłumik* System	paliwowy
Poziom oleju
Osprȩtnęcy
Obudowa zespolu koszȩcego*
Regulacja linki sprejiangska
Dźwignia hamulca silnika*

*Patrz wskazówki w rozdziale „Zespoly zabezmieczajace maszyny".

Kontrola ogólna

• Sprawdz,czy s Ruby i nakretki sa dokrecone.

Czyszczenie zewétrzne

• Za pomocă szczotki ocyszć kosiárę z liisci, trawy itp.
• Nie uzywać myjek wysokocisniemiowych do czyszczenia maszyny.
  Nigdy nie polewać wody bezpos省教育nio na silnik.
• Oczyść otwory wlotowegowiatrwa wobudowie rozrusznika. Sprawdz stan Rozrusznika i linki.
• Podczas czyszczenia pod oslona cięcia, obróci maszyny tak, by szwieca zapłonowa byla skierOWANA w gore. Opróznij zbiornik paliwa.

Poziom oleju

Podczas sprawdzania oleju kosiarka powinna stać na rownym podlozu. Sprawdź poziom oleju za pomoczą prętowej wskaźnika poziomu oleju, zznajdujacego sie przy korku wlewu oleju. Odkrćk Korek wlewu oleju, oczyść prȩto wy wskaźnik poziomu oleju, tkory znajduje sie przy korku, po czym zało zurek z powrotem nie dokrecajac go. Sprawdź poziom oleju na wskaźniku prȩtozym.

• Ježeli poziom oleju jest zbyt niski, dolej oleju, tak aby是我的 poziom siegal do görtnego oznaczenia na pretowym wskazniku poziomu oleju.

Osprzetnacy

• Skontroluj,czy naręźdia tnace nie są uszkodzone będź pekniète. Uszkodzone narȩźdia tnace są多地 wymienci na nowe.
• Skrupulatnie przystrzejagaj, aby noź zawsze byl dobrze naostrzony i prawidlowo wywaźony.

UWAGA! Po naostrzeniu noze nalezy wywazyc.

Wyważanie, wymiana lub ostrzenie noza tącego powinna być przyepamrowadzona w centrum serwisowy.

Noße uszkodzone wskutek najechina na przyszkode nalezy wymienc. Pozwól, niech warsztat obslugowy zdecyduje,czy noź möglichna naostrzycczy trzeba wymienc.

Wymiana nozy

OSTRZEZENIE! Wykonujac czynnosci serwisowe i konserwacyjne przy osprzeci tncym uzywaj zawsze solidnych rekawic ochronnych. Noze sa bardzo ostre i latwo sie o nie skaleczyc.

Demontaz

• Odkre sbré mocujáca nož.

Wymienic stary noz. Upewnic sie, ze wspornik noza nie jest uszkodzony. Sprawdz takze,czy sruba mocujaca noza jest cali i czy walek silnka nie jest wygiety.

Montaz

• Upewnić sie, ze noź jest prawidłowo wysrodkowy na walku.

Zaloz podkladke i dokre mocno srbe. Srbne nalezy dokrecac momentem 45-60 Nm.

• Obracć ostrzem noza za pomocar reki i sprawdzić, czyOCRACA sie swobodnie. Przeprowadzić ruch testowy urzadzenia.

Świeca zapłonowa

UWAGA! Stosuj wylacznie swiece zalecane przyez producenta. Niewlasciwa swieca moze byc przyczyna zatarcia tloka/cylindra.

• Ježeli maszyna ma malę moc, trudno jest ja uruchomic lub pracuje nierówno na biegu jalowym,-nine zawsze sprawdzić najpierw stanść zapłonowej, zanim podjete dostana inné srodki zaradzie.
• Jesli swieca zaplonowa jest zabrudzona, nalezy ja wyczyscić i sprawdzić,czy odstep między elektrodamiDynosi 0.5 mm.W razie potrzeby wymien je na nowe.

Regulacja linki spreȩga

M51-190WRPX, M51-190WR

• Dlugosc linki sprezgla mozna preczyjnie wyregulowac przy uzyciu s Ruby regulacyjnej.

• Jesli regulacja precyzjna nie wystarczy, dlugosc linki można wyregulowej zgrubnie.
• Link要考虑 wydluzyc przy uzyciu precyzynej s Ruby regulacyjnej.
  Regulacja zgrubna dlugosci linki przygla można przysprawadzic, zaczepiajac ja o rożne uchwyt na prowadnicy przygla. NatestPNie nalezy przysprawadzic regulacja precyzyjna.

M46-190AWREX

Dlugosc linki sprezgla moins precyzynie wyregulowac przy uzyciu s Ruby regulacyjne.

Filtr powietrza

ZdejmijPokrywe filtra powietra,anastepnie wyjmij filtr.
- Calkowite oczyszczenen filtra po pewnym okresie uzytkOWANIA nie jest moZLIwe. Dlatego tez filtr nalezY regularnie (w stalych odstepach czasu) wymieniac na nowy. Uszkodzony filtr powietrza nalezY natychmiast wymienic na nowy.
Zakladajc filtr powietrza dopilnuj, aby szczelnie przylegal do uchwytu filtra.

Oczyszć filtr papierowy

• Oczyszć filtr postukujac nim lekko o rowne podło. Do czyszczenia filtra nigdy nie uzywaj spreżonegogowietra lub Rozpuszczaliników zawierajych rope naftowa, jak np. nafta.

Oczyszć filtr gąbkowy

Wyjmij filtr piankowy. Wymyj filtr dokladnie w letniej wodzie z dodatkiem mydla. Po umyciu wyplucz filtr starannie czysta woda. Wycisnij go i pozostaw do wyschniecia. UWAG! Czyszczenie powietrzem pod zbyt wysokim cisnieniem要去uszkidzic tworzywo, z ktorego filtr jest wykonany. Po oczyszczeniu naolej filtr olejem silnikowym. Wytrzeć nadmiar oleju naciskajc czysta szmatka na filtr.

Wymiana oleju

Oproznij zbiornik paliwa.
- Odkreć korek wlewu oleju.
Umieść odpowiednie naczynie do zebrania oleju.
Spuć olej przechylajć silnik tak, aby olej wyciek)—przej otwor wlewowy. Po pochyleniu kosiarki upewnj—we.—filtr powietrza znajduje sie zawsze w majwyźyszym polożeniu. Dowiedź—we w majblźsej staci paliw, co naleź zrobic z pozostalym nadmiarem oleju silnikowej.
- Nalej nowego oleju silnikowego wysokiej jakosci. Patrz instrukcja w czeci „Dane techniczne".

System paliwowy

• Sprawdz,czykorek wlewu paliwa i loro uszczelka nie sqa uszkodzone.
  Sprawdz waz paliwowy. W razie potrzeby wymien go na nowy.

Ladowanie akumulatora.

Naladowac akumulator, uzywajc dostarczonego prostownika.

Akumulator należyadowsć w naspostujucy spośob:
- OtworzycPokrywewstera elektronicznego

• Podlacz akumulator do prostownika i luduj go przyzmaksymalnie 24 godziny.

Sprawdzić bezpiecznik

• Odkrećić mocowanie akumulatora

• Obrócić mocowanie akumuladora, uwazajac, aby akumulatorNie wypad.
• Otworzyc poukwyuchwytu bezpiecznikowego.

• Sprawdzić bezpiecznik, w razie potrzeby wymienić.

Umiescić mocowanie akumulatora z powrotem w odpowiednim położeni, uwazȩć, aby przyzewody nie były napi三点.
- Przykrecić mocowanie akumulatora.

DANE TECHNICZNE

	M46-190AWREX M5	1-190WRPX M51-190WR
Silnik
Producent silnika Briggs & Stratton Briggs & Stratton Briggs & Stratton
Pojemnosć cylindra, cm3	190 190 190
Obroty, rpm 2900 2900 2900
Nominalna moc silnika, kW (patrz uwaga 1) 2,4	2,4 2,4
Układ zapłonowy
Świeca zapłonowa RJ19LMC RJ19LMC RJ19LMC
Ostep między elektrodami świecy, mm 0,5 0,5	0,5
Układ zasilania/smarowania
Pojemnosć zbiornika paliwa, litry 1,5 1,5 1,5
*Olej silnikowy SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30
Masa
Maszyna z pustymi zbiornikami, kg	32,5	35,0	35,0
Emisje halasu (Patrz ad. 2)
Poziom mocy akustycznej, mierzony dB(A)	94	96	96
Poziom mocy akustycznej, gwarantowych LwADB(A)	95	97	97
Poziomy glównosci (patrz ad. 3)
Poziom ci内分泌ia akustycznych przy uchu operadora, dB(A)	80	82	82
Poziomy wibracja, a hveq (patrz ad. 4)
Uchwyt, m/s2	3,3 2,9 2,9
Zespól koszący
Wysokość koszenia, mm	30-80	30-90	30-90
Szerokość koszenia, cm	46	51	51
Noź	PX3	PX3	Combi 51
Pojemnosć pojemnika na trawę, w litrach	50	60	60

Ad. 1 Moc silnka podana jest jako srednia, wyjsciowa moc znamionowa (przy podanych obrotach) dla typowej modelu produkowanego silnka zmierzonego wg normy SAE J1349/ISO1585. Wartość dla silników produktowych masowo są&Cinne. Aktualna moc wyjsciowa zainstalowanego na maszynie silnika zaleść;będzie od prędkosci obrotowej, warunkowy otoczenia oraz innych wartość.
Uwaga 2: Emisje haasu do otoczenia zmierzono jako moc akustyczna (LWA). zgodnie z dyrekrywa WE 2000/14/EG.
Uwaga 3: Poziom ciśnienia akustycznégo zgodnie z EN 836. Odnotowane dane dla ciśnienia akustycznégo są typowe Rozproszenie statystyczne (odchylenie standardowe) w wysokość 1,2 dB (A).
Uwaga 4: Poziom wibraci zgodnie z EN 836. Odnotowane dane dla poziomu wibraci major typowe Rozproszenie statystyczne (odchylenie standardowe) w wysokość 0.2m / s^2
*Nalezy stosowac olej silnikowy o jakosci SF, SG, SH, SJ lub wyzszej. Nalezy zapoznać sie z tabel lepkosci aleju umieszczona w instrukcji producenta silnika i wybrać optymalna lepkosci, na podstawie przywidywanej temperatury zewétrznej.

Zapewnienie o zgodnosci z normami WE

(Dotyczy tylko Europa)

Husqvarna AB, SE-561 82 Huskvarna, Szewcja. tel. [phone], niniejszym zapewnia, ze kosiarki McCulloch M46-190AWREX, M51-190WRPX, M51-190WR poczawszy od maszyn z numerami seryjnymi od 13XXXXXX i kolejne są zgodne z przyepisami zawartymi w DYREKTYWACH RADY:

·z17maja,2006 „dotyczaca maszyn" 2006/42/EC
- dyrektywie 2004/108/EEC z dn. 15 grudnia 2004 r., "dotyczzej kompatybilnosci elektromagnetycznej".
- dyrektywie 2000/14/EG z dn. 8 mAja 2000 r., "dotyczzej emisi halasu do otoczenia".

Odnosnie informaci dotyczych emisi halasu patrz Rozdiaz Dane technicznce.

Zastosowano nastepujace normy: EN 836, ISO 11094, EN 55012.

Zgloszony organ: 0404, SMP Svensk Maskinprovning AB. Fyrisborgsgatan 3, SE-754 50 Uppsala, wydal raporty dotyczace zgodnosci z aneksem VI DYREKTYWY RADY z dnia 8 maja 2000 "dotycziej emisi halasu" 2000/14/EC.

Huskvarna, 14 grudnia 2012 r.

Bengt Ahlund, Szef ds. Rozwoju Produktcji

(Autoryzowany przystawiciel Husqvarna AB oraz osoba odpwiedzialna za dokumentacje techniczna.)

SÜMBOLITE TAHENDUS

Sumbolite tähendus

Prieziuros grafikas 249

Bendroji patikra 249

Zvake 250

Sankabos laido derinimas 250

Oro filtras 250

Alyvos keitimas 250

Kurosystema 250
