RMB76121NX - Külmik-sügavkülmik AEG - Tasuta kasutusjuhend

Toote tüüp	Külmik-sügavkülmik
Mark	AEG
Mudel	RMB76121NX
Üldkõrgus (ilma käepidemeta)	1770 mm
Üldlaius (ilma käepidemeta)	912 mm
Üldsügavus (ilma käepidemeta)	699 mm
Kõrgus käepidemega	1820 mm
Laius käepidemega	940 mm
Sügavus käepidemega	800 mm
Nõutav koguruum (ukse avamine)	L 1654 mm, P 1125 mm
Külmutusagensi tüüp	R600a (isobutaan, tuleohtlik)
Elektrivarustus	220-240 V ~ 50 Hz
Valgustuse energiatõhususe klass	F
Vee ja jääjaotur	Jah (mudelitel, millel on jaotur)
Xpress Can Chiller (kiire jahutus)	Jah
Multi Plus Zone	Jah (ravimite/kosmeetika jaoks)
Magic Cool Zone	Jah (seaded: Värske, Köögiviljad, Kala, Liha)
Superkülmutamise funktsioon	Jah
Superjahutuse funktsioon	Jah
Ukse avamise alarm	Jah, helisignaal 1 minuti pärast
Juhtnuppude lukustus	Jah (LOCK-nupp)
Digitaalne ekraan	Jah (temperatuur)
Sisemuse hooldus	Pehme lapp ja neutraalne pesuvahend

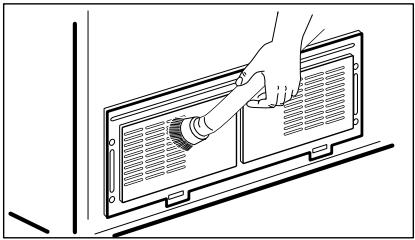

Tagumise võre puhastus	Tolmuimeja vähemalt 1 kord aastas
Vee filtri vahetus	Iga 6 kuu tagant
Varuosade saadavus	7 aastat (elektroonikaosad), 10 aastat (ukse tihendid)

Korduma kippuvad küsimused - RMB76121NX AEG

Kuidas reguleerida külmiku ja sügavkülmiku temperatuuri?

Kasutage juhtpaneelil nuppe REF. SET (külmik) ja FRZ. SET (sügavkülmik). Vajutage mitu korda, kuni soovitud temperatuur on saavutatud. Kiireks jahutamiseks või külmutamiseks hoidke nuppu all, kuni Super tuli süttib.

Mida teha, kui seade ei jahuta piisavalt?

Kontrollige, et seade on vooluvõrku ühendatud ja temperatuur pole seatud madalale asendile. Veenduge, et see pole päikesevalguse käes ega soojusallika lähedal. Jätke seadme tagaosa ja seina vahele vähemalt 10 cm vahe.

Kuidas kasutada Xpress Can Chiller funktsiooni?

Asetage purgid või joogid külmiku ukse sees olevasse Xpress Can Chiller sektsiooni. See ala võimaldab jookide kiiret jahutamist.

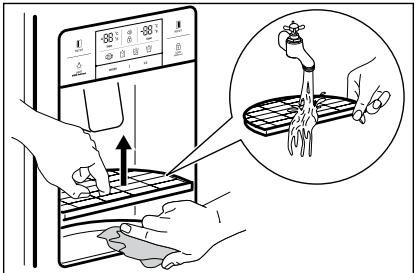

Kuidas puhastada vee- ja jääkuubikute jaoturit?

Eemaldage regulaarselt äravoolurest ja puhastage riiulit pehme lapi ja sooja veega. Jääkuubikute anum eemaldage ja peske seebiveega. Veenduge, et jaotur pole ummistunud.

Kuidas vahetada vee filtrit?

Filtri vahetuse sümbol hakkab vilkuma 6 kuu möödudes. Asendage vee filter uuega, seejärel vajutage 3 sekundit nuppu LIGHT/FILTER, et indikaator lähtestuks.

Mida teha ukse avamise alarmi korral?

Helialarm kostab, kui uks jääb avatuks kauemaks kui üheks minutiks. Sulgege uks alarmi peatamiseks. Kui alarm jätkub, kontrollige, et miski ei takista täielikku sulgumist.

Miks koguneb vesi külmiku põhja?

Selle põhjuseks võib olla ummistunud äravooluklapp. Puhastage klappi regulaarselt. Veenduge ka, et toit ei blokeeri sulavee äravoolu.

Kuidas aktiveerida Superkülmutamise funktsiooni?

Hoidke nuppu FRZ. SET all, kuni Super tuli süttib. See funktsioon alandab temperatuuri kiiresti värske toidu külmutamiseks. Lülitage see välja, vajutades uuesti nuppu.

Kas kuumi toite võib külmutada?

Ei, ärge kunagi pange kuumi toite sügavkülmikusse. Laske neil enne külmutamist toatemperatuuril jahtuda, et vältida sisetemperatuuri tõusu ja juba külmutatud toidu riknemist.

Mida teha liigse härmatise korral?

Kontrollige, et uks on korralikult suletud ja tihendid on heas seisukorras. Vältige ukse liiga sagedast avamist. Kui härmatis püsib, peaks automaatne sulatamine sellega hakkama saama, kuid võite ka aurusti puhtaks pesta.

KASUTUSJUHEND RMB76121NX AEG

Täname, et valisite selle AEG toote. Töotasime selle välja, et saaksite palju aastaid nautida laitmatuid tulemusi, ning lisasime elu lihtsustavaid uuenduslikke funktsioone, mida te tavaliste seadmete juures ei pruugi leida. Leidke mõni minut aega ning lugege, kuidas seadmega parimaid tulemusi saavutada.

Külastage meie veebisaiti, kust leiate

Nõuandeid, brošüüre, tõrkeotsingu, remondi- ja hooldusteavet: www.aeg.com/support

Paremaks teeninduseks registreerige oma toode aadressil www.registeraeg.com

Ostke oma seadmele lisaseadmeid, tarvikuid ja originaalvaruosi aadressil www.aeg.com/shop

KLIENDITEENINDUS

Alati tuleb kasutada originaalvaruosi.

Volitatud teeninduskeskusse pöördumisel peaksid teil olema käepärast järgmised andmed: mudel, osanumber (PNC), seerianumber.

Andmed leiate seadme andmesildilt.

Hoiatused / oluline ohutusteave

Üldine teave ja näpunäited

Keskkonnateave

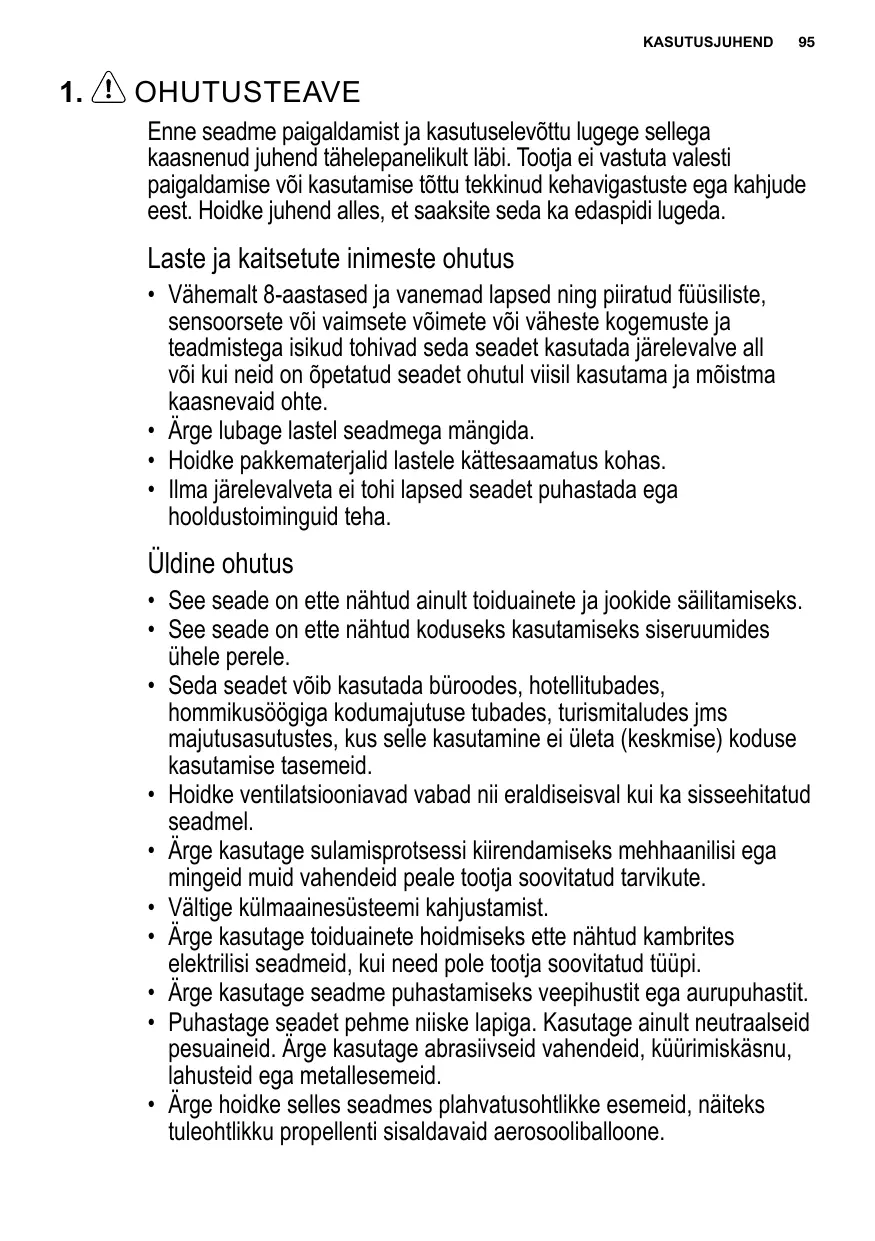

Enne seadme paigaldamist ja kasutuselevõttu lugege sellega kaasnenud juhend tähelepanelikult läbi. Tootja ei vastuta valesti paigaldamise või kasutamise tõttu tekkinud kehavigastuste ega kahjude eest. Hoidke juhend alles, et saaksite seda ka edaspidi lugeda.

Laste ja kaitsetute inimeste ohutus

Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte. - Ärge lubage lastel seadmega mängida. - Hoidke pakkematerjalid lastele kättesaamatus kohas. - Ilma järelevalveta ei tohi lapsed seadet puhastada ega hooldustoiminguid teha.

Üldine ohutus

• See seade on ette nähtud ainult toiduainete ja jookide säilitamiseks.
• See seade on ette nähtud koduseks kasutamiseks siseruumides ühele perele.
• Seda seadet võib kasutada büroodes, hotellitubades, hommikusöögiga kodumajutuse tubades, turismitaludes jms majutusasutustes, kus selle kasutamine ei ületa (keskmise) koduse kasutamise tasemeid.
• Hoidke ventilatsiooniavad vabad nii eraldiseisval kui ka sissehitatud seadmel.
• Ärge kasutage sulamisprotsessi kiirendamiseks mehaanilisi ega mingeid muid vahendeid peale tootja soovitatud tarvikute. Vältige külmaainesüsteemi kahjustamist.
• Ärge kasutage toiduainete hoidmiseks ette nähtud kambrites elektrilisi seadmeid, kui need pole tootja soovitatud tüüpi.
• Ärge kasutage seadme puhastamiseks veepihustit ega aurupuhastit.
• Puhastage seadet pehme niiske lapiga. Kasutage ainult neutraalseid pesuaineid. Ärge kasutage abrasiivseid vahendeid, küürimisnuge, lahusteid ega metallesemeid.
• Ärge hoidke selles seadmes plahvatusohtlikke esemeid, näiteks tuleohtlikku propellanti sisaldavaid aerosooliballoone.
• Vigastatud toitejuhe tuleb ohutuse tagamiseks LASTa tootjal, volitatud teenindusel või samaväärse kvalifikatsiooniga tehnikul välja vahetada.
• Kui seadme juurde kuulub jäätisevalmistaja või veeautomaat, täitke neid ainult joogiveega.
• Kui seade eeldab ühendust veevõrguga, ühendage see ainult joogiveevarustussüsteemiga.
• Sissetuleva vee surve (minimaalne ja maksimaalne) peab olema vahemikus 1 baari (0,1 MPa) kuni 10 baari (1 MPa).

2. OHUTUSJUHISED

Hooldus

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega. Kasutage ainult originaalvaruosi.
• Pidage meeles, et kui olete seadet ise parandanud või lasknud seda teha ebapädeval isikul, võib see kahjustada seadme ohutust ja muuta garantii kehtetuks.
• Pärast mudeli tootmise lõpetamist on 7 aasta jooksul saadaval järgmised varuosad: termostaadid, temperatuuriandurid, trükkplaadid, valgusallikad, uksekäepidemed, uksehinged, sahtlid ja korvid. Pidage meeles, et mõned varuosad on saadaval ainult ametlikele parandajatele ning et mõned varuosad ei pruugi kõigile mudelitele sobida.
• Uksetihendid on saadaval 10 aasta jooksul pärast mudeli tootmise lõpetamist.

Paigaldamine

HOIATUS!

Seadet tohib paigaldada ainult kvalifitseeritud tehnik.

• Eemaldage kõik pakkematerjalid.
• Kahjustatud seadet ei tohi paigaldada ega kasutusele võtta. Järgige seadmega kaasnenud paigaldusjuhiseid.
• Olge seadme teise kohta viimisel ettevaatlik, sest see on raske. Kasutage kaitsekindaid. Veenduge, et seadme ümber on tagatud vaba õhuringlus.
• Enne seadme vooluvõrku ühendamist oodake vähemalt 4 tundi. See on vajalik, et õli valguks kompressorisse tagasi.
• Ärge paigaldage seadet radiaatorite, pliitide ega ahjude lähedusse.
• Seadme tagakülg tuleb paigutada vastu seina.
• Ärge paigaldage seadet otsese päikesevalguse kätte.
• Ärge paigaldage seda seadet liiga niiskesse või külma kohta, näiteks soojustamata ruumi, garaaži või keldrisse.
• Seadme teise kohta viimisel tõstke seda esiservast, et vältida põranda kriimustamist.

Elektrühendus

HOIATUS!

Tulekahju- ja elektrilöögioht.

Seade peab olema maandatud. Kõik elektritööd peab tegema kvalifitseeritud elektrik. - Kontrollige, kas andmesildil toodud elektrilised parameetrid vastavad vooluvõrgu näitajatele. Vastasel juhul võtke ühendust elektrikuga. - Kasutage alati nõuetekohaselt paigaldatud põrutuskindlat pistikupesa. - Ärge kasutage harupistikuid ega pikendusjuhtmeid. - Olge ettevaatlik, et mitte kahjustada elektrilisi osi (nt toitepistikut, toitejuhet, kompressorit). Elektriliste osade vahetamiseks pöörduge teeninduskeskusse või elektriku poole.

Toitejuhe peab jääma toitepistikust allapoole. - Ühendage toitepistik pistikupessa alles pärast paigalduse lõpuleviimist. Pärast paigaldamist veenduge, et toitepistik on juurdepääsetav. - Seadet vooluvõrgust lahutades ärge tõmmake toitekaablist. Tõmmates hoidke kinni toitepistikust.

Kasutamine

HOIATUS!

Kehavigastuse, põletuse, elektrilöögi või tulekahju oht.

• Ärge muutke seadme tehnilisi omadusi.
• Arge pange seadmesse muid elektriseadmeid (nt jäätisemasinat), kui see pole tootja poolt ette nähtud.
• Olge ettevaatlik külmaainesüsteemiga - see on õrn. Süsteem sisaldab väikese keskkonnamõjuga looduslikku gaasi isobutaani (R600a). See gaas on tuleohtlik. Kui külmaainesüsteemil tekib kahjustusi, siis veenduge, et ruumis ei oleks leeki ega süüteallikaid. Ohutage ruum korralikult. Jälgige, et kuumad esemed ei puutuks vastu seadme plastpindu.
• Arge asetage karastusjooke sügavkülmkambrisse. See tekitab joogianumas rõhku.
• Arge hoidke seadmes tuleohtlikke gaase ega vedelikke.
• Arge pange tuleohtlikke või tuleohtliku ainega märgunud esemeid seadmesse, selle lähedusse ega peale.
• Arge katsuge kompressorit ega kondensaatorit. Need on kuumad.
• Arge võtke sügavkülmkambrist toiduaineid ega puudutage neid, kui teie käed on märjad või niisked.
• Arge külmutage juba ülessulanud toiduaineid uuesti. Järgige külmutatud toiduainete pakenditel olevaid säilitamisjuhiseid.

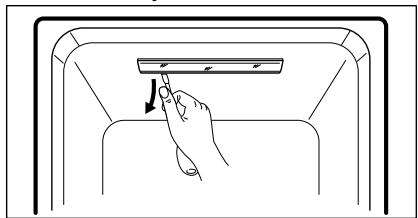

Sisevalgusti

HOIATUS!

Elektrilöögi oht.

Toode sisaldab energiatõhususe klassi F valgusallikat. - Teave selles seadmes oleva lambi (lampide) ja eraldi muudetavate varulampide kohta Need lambid taluvad koduste majapidamisseadmete äärmuslikke keskkonnatingimusi, näiteks temperatuuri, vibratsiooni ja niiskust, või on ette nähtud edastama infot seadme tööoleku kohta. Need pole ette nähtud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.

Hooldus ja puhastamine

HOIATUS!

Kehavigastuse või seadmekahjustamise oht.

• Enne hooldustoiminguid lülitage seade välja ja lahutage toitepistik pistikupesast.
• Selle seadme jahutussüsteem sisaldab süsivesinikke. Süsteemi tohib hooldada ja laadida ainult kvalifitseeritud tehnik.
• Kontrollige regulaarselt külmiku äravooluava; vajadusel puhastage seda. Kui äravooluava on ummistunud, koguneb sulamisvesi seadme põhja.

Kõrvaldamine

HOIATUS!

Lahutage seade vooluvõrgust. - Lõigake toitekaabel seadme küljest lahti ja visake ära. - Eemaldage uks, et vältida laste ja loomade seadmesse lõksujäämist. - Selle seadme külmaainesüsteem ja isolatsioonimaterjalid on osoonisõbralikud. - Isolatsioonivaht sisaldab tuleohtlikku gaasi. Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest. - Ärge tekitage kahjustusi soojusvaheti läheduses paiknevale jahutussüsteemile.

3. PAIGALDAMINE

HOIATUS!

Vt ohutuse peatükke.

Asukoht

See seade ei ole ette nähtud kasutamiseks sisseehitatuna. Kui eraldiseisva seadme paigaldamiseks ettenähtud vajalikke vahekaugusi muudetakse, töötab seade küll nõuetekohaselt, kuid selle energiatarbimine võib veidi suureneda. - Seadme parima toimivuse tagamiseks ei tohi seda paigaldada soojusallikate lähedusse (ahi, kamin, pliit, radiaator jms) ega otsese päikesevalguse kätte. Jälgige, et õhk saaks ka seadme taga vabalt liikuda. Seade tuleb paigaldada kuiva, hästiventileeritavasse siseruumi. Kui seade asetatakse seinale kinnitatud kapi alla, peab olema tagatud korpuse ülapinna ja seinakapi vaheline ettenähtud minimaalne kaugus. Soovitatav on vältida seadme paigutamist seinakappide alla. Seadme all olevad reguleeritavad jalad tagavad selle, et seade on loodis.

HOIATUS!

Kui paigutate seadme vastu seina, kasutage kaasasolevaid vahepukse või pidage kinni paigaldusjuhistes toodud minimaalsest vahekaugusest.

HOIATUS!

Kui paigaldate seadme seina äärde, vaadake paigaldusjuhistest seina ja seadme hingedepoolse külje minimaalset vahekaugust, et seadme sisetarvikute väljavõtmisel (näiteks puhastamise ajal) jääks ukse avamiseks piisavalt ruumi.

See seade on ette nähtud kasutamiseks ümbritseval temperatuuril 10°C kuni 43°C .

NB! Seadme nõuetekohane töö on tagatud ainult ettenähtud temperatuurivahemikus.

Kui teil on kahtlusi seadme paigalduskoha suhtes, pöörduge tarnija, meie klienditeeninduse või lähima volitatud hoolduskeskuse poole. - Seadet peab olema võimalik vooluvõrgust lahutada. Seetõttu peab pistik olema kergesti ligipääsetav ka pärast paigaldamist.

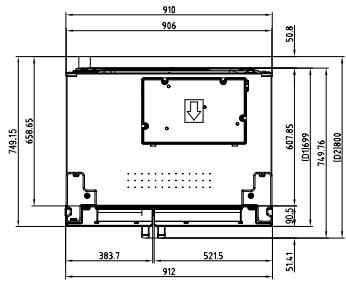

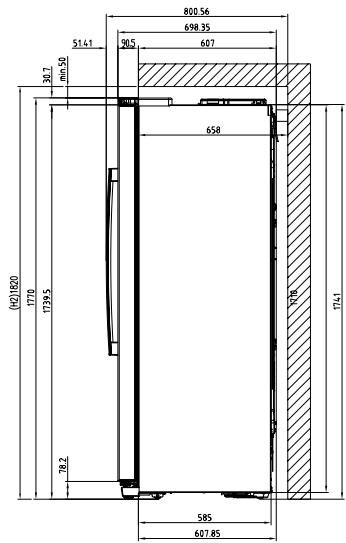

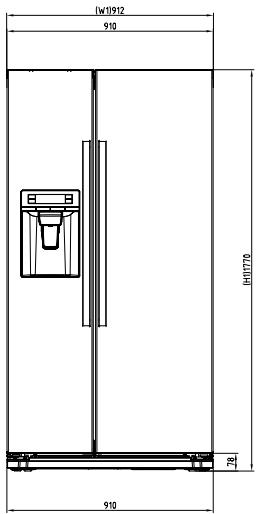

Mõõtmed

Üldmõesmed 1
H1	mm	1770
W1	mm	912
D1	mm	699

1 seadme kõrgus, laius ja sügavus ilma käepideme ja tugijalgadeta

Kasutamiseks vajalik ruum2
H2	mm	1820
W2	mm	940
D2	mm	800

2 seadme kõrgus, laius ja sügavus koos käepideme ja tugijalgadega pluss jahutusõhu vabaks ringluseks vajalik ruum

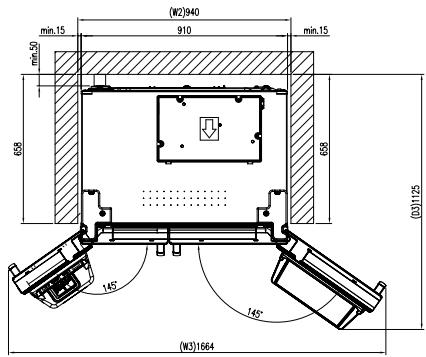

Üldine kasutamiseks vajalik ruum3
H2	mm	1820
W3	mm	1654
D3	mm	1125

3 seadme kõrgus, laius ja sügavus koos käepideme ja tugijalgadega pluss jahutusõhu vabaks ringluseks vajalik ruum, lisaks minimaalne ukse avamiseks vajalik ruum, mis võimaldab eemaldada kõik sisetarvikud

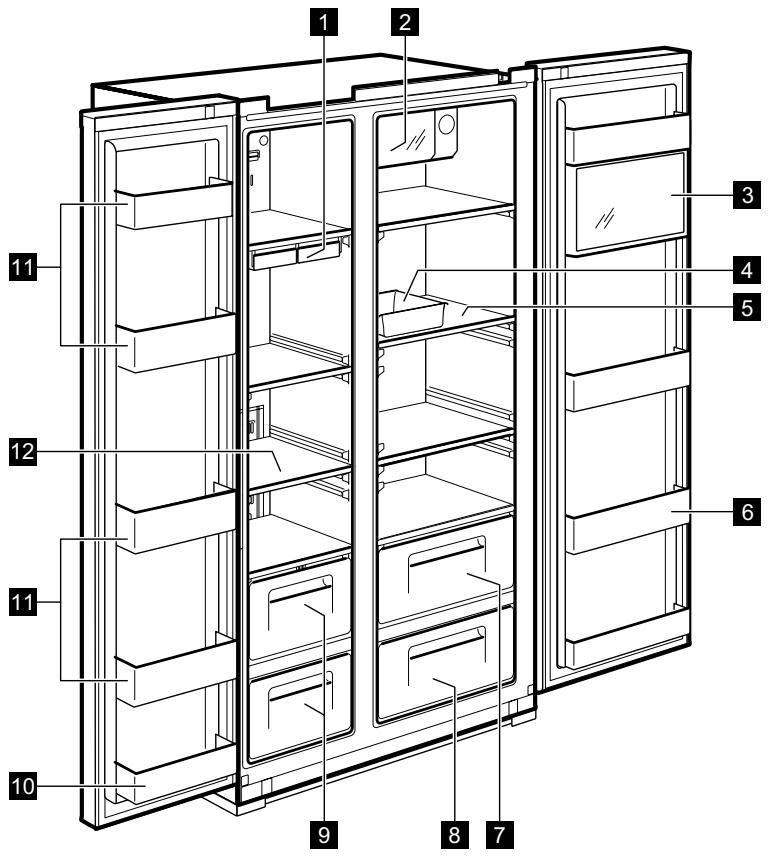

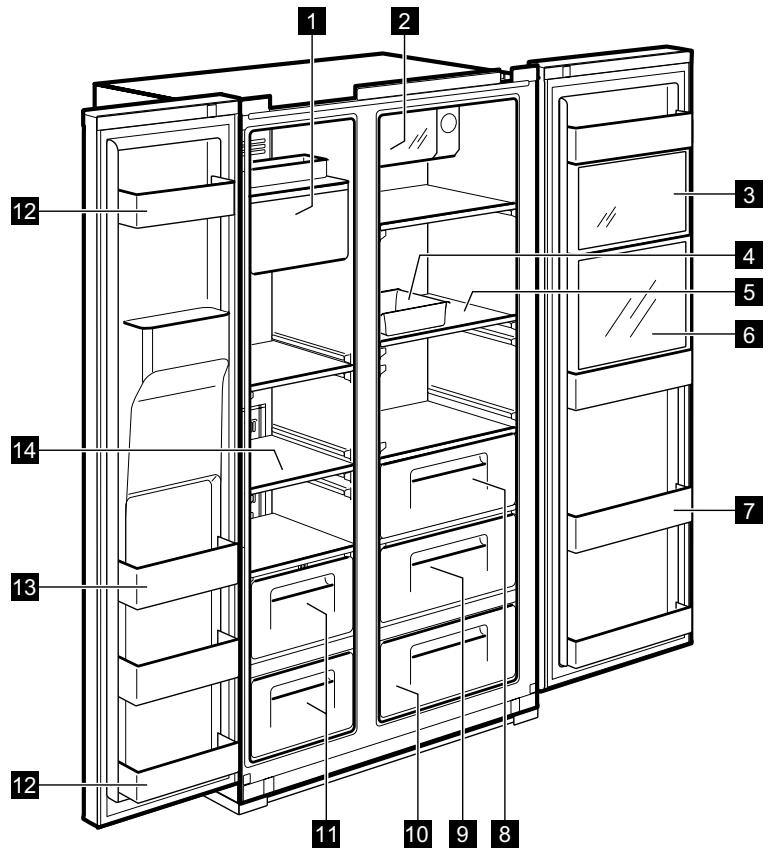

4. TOOTE KIRJELDUS

JAOTURIGA MUDEL

1 Jäävalmistaja ja -hoidla Xpress-joogijahuti (kiirjahutuskamber) Jookide säilitamiseks. 3 Multi Plus-tsoon

Tavaliste ravimite ja kosmeetikatoodete säilitamiseks. Uurimisesk võetud proovid kindlat temperatuurivahemikku eeldavate ravimite puhul ei ole nõuetekohased säilitustingimused garanteeritud.

4 Munakarp

Ärge kasutage seda karpi jääkuubikute säilitamiseks ega asetage seda sügavkülmkambrisse.

5 Külmikuriul (karastatud klaasist) Tavaliste toiduainete säilitamiseks.

6 Joogikamber

(ainult valitud mudelitel)

Sagedamini kasutatavate purkide, joogivee ja jookide säilitamiseks.

7 Ukseriiul pudelitele Piima, mahla, õllepudelite jm külmade toiduainete hoidmiseks. 8 Köögiviljasahtel 9 Puuviljasahtel Magic Cool-tsoon (ainult valitud mudelitel) 11 Sügavkülmasahtel Kuivatatud liha või kala pikaajaliseks säilitamiseks. 12 Ukseriiul (2 tarni kamber) Toiduainete ja jäätise lühiajaliseks säilitamiseks. 13 Ukseriiul Külmutatud toiduainete säilitamiseks. 14 Sügavkülmariiul (karastatud klaasist) Külmutatud toiduainete, nt liha, kala, jäätise säilitamiseks.

JAOTURITA MUDEL

Ärge kasutage seda karpi jääkuubikute säilitamiseks ega asetage seda sügavkülmkambrisse.

5 Külmikuriiul (karastatud klaasist) Tavaliste toiduainete säilitamiseks.

6 Ukseriiul pudelitele Piima, mahla, õllepudelite jm külmade toiduainete hoidmiseks. 7 Köögiviljasahtel 8 Puuviljasahtel 9 Sügavkülmasahtel

Kuivatatud liha või kala pikaajaliseks säilitamiseks.

10 Ukseriiul (2 tarni kamber) Toiduainete ja jäätise lühiajaliseks säilitamiseks. 11 Ukseriiul Külmutatud toiduainete säilitamiseks. 12 Sügavkülmariiul (karastatud klaasist) Külmutatud toiduainete, nt liha, kala, jäätise säilitamiseks.

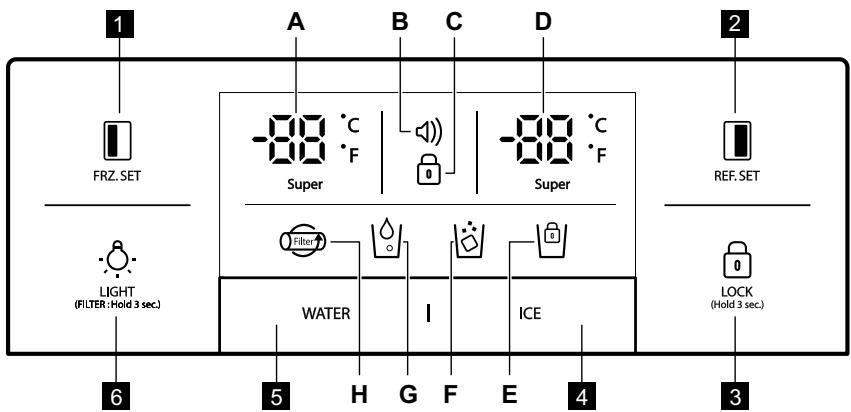

5. JUHTPANEEL

JAOTURIGA MUDEL

FRZ. SET

Sügavkülmkambri temperatuurivalits.

REF. SET

Külmkambri temperatuurivalits.

LOCK

HOLD 3 sec)

Vajutage seda nuppu, et takistada sätete juhuslikku muutmist. Nupu vabastamiseks vajutage seda kauem kui 3 sekundit. Ekraan lülitub välja.

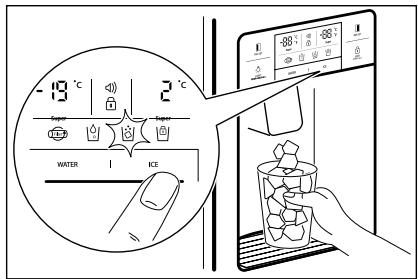

4A. Klõpsake jäänuppu: jääkuubiku funktsioon on aktiveeritud

B. Pärast number 1 klõpsake uuesti jäänuppu: purustatud jää funktsioon on aktiveeritud. C. Pärast number 2 klõpsake uuesti jäänuppu: jääkuubikufunktsioon on aktiveeritud. D. Kui klõpsate jäänuppu 3 sekundit: jää vabastusfunktsioon on aktiveeritud.

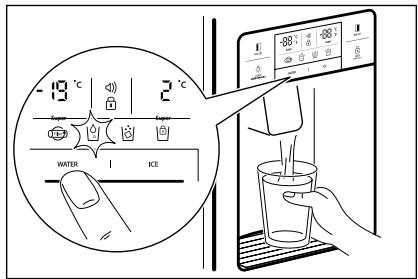

5 Veejaoturi juhtpaneel

LIGHT (FILTER: Hold 3 sec)

VALGUSTUSE/FILTRI nupp:

1. jaoturi valgustuse sisselülitamise nupp.
2. Nupp filtri vahetamiseks või lähtestamiseks. Pärast filtri vahetamist või selle lähtestamiseks vajutage seda nuppu 3 sekundit.

Indikaatorid (A-H)	Kirjeldus
A. Super	Sügavkülmiku temperatuuri indikaator
B.	Häirenäidik (ilma helita) Kui seadme temperatuur peaks tõusma (nt voolukatkestuse korral), annab näidik sellest märku 1. Häireikoon vilgub, kuvades seadme körgeima sisetemperatuuri 2. Häire lõpeb nupu vajutamisel ja ekraanil kuvatakse temperatuuri kontrollväärtus
C.	Lukustuse indikaator
D. Super	Külmiku temperatuuri indikaator
E.	Jävalmistaja lukustusindikaator
F.	Jääjaoturi indikaator
G.	Veejaoturi indikaator
H.	Filtrivahetusäidik Kuus kuud pärast seadme esmakordset sisselūlitamist hakkab ikoon vikkuma.

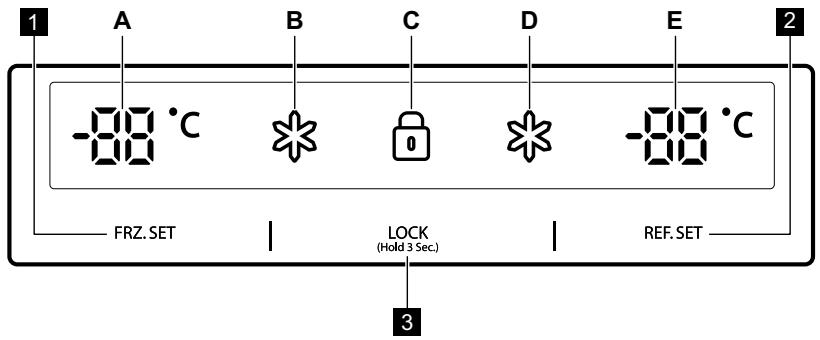

JAOTURITA MUDEL

1 FRZ. SET

Sügavkülmkambri temperatuurivalits

2 REF. SET

Külmkambri temperatuurivalits

3 LOCK

(Hoidke 3 sekundit)

Lukustusnupp: vajutage seda nuppu, et takistada sätete juhuslikku muutmist. Nupu vabastamiseks vajutage seda kauem kui 3 sekundit. Tehnilised lisaandmed leiate seadme sees vasakul asuvalt andmesildilt ja energiaargumendilt.

Indiakaatorid (A-E)	Kirjeldus
A. -00°C	Sügavkulmiku temperatuuri indiikaator
B. ※	Sügavkulmiku "Super"-indiikaator
C. ☑	Lukustuse indiikaator
D. ※	Külmiku "Super"-indiikaator
E. -00°C	Külmiku temperatuuri indiikaator

6. ENNE ESIMEST KASUTAMIST

VEEVOOLIKU PAIGALDAMINE

• Automaatse jävalmistaja kasutamiseks peab veesurve olema 2,0 ~ 12,5 kgf/cm2 või suurem.
• Kontrollige oma kraanivee veesurvet. Kui 180 cm3 klaas täitub 10 sekundiga, on surve piisav. Kui veesurve ei ole automaatse jävalmistaja jaoks piisavalt suur, võtke lisa-survepumba paigaldamiseks ühendust torulukksepaga.
• Veevoolikute paigaldamisel veenduge, et need ei paikneks kuumade pindade lähedal.
• Veefilter ainult filtreerib vett. See ei kõrvalda baktereid ega mikroobe.
• Filtri tööiga sõltub kasutussagedusest. Soovitame vahetada filtrit vähemalt iga poole aasta tagant. Filtrit kinnitades paigaldage see kergesti juurdepääsetavasse kohta (eemaldamiseks ja vahetamiseks).

NB! Kuus kuud pärast seadme esmakordset sisselülitamist hakkab ikoon vilkuma. Ikoon lõpetab vilkumise, kui pärast veefiltri väljavahetamist vajutada 3 sekundit valgustuse nupule.

1. Pärast külmiku ja veesüsteemide paigaldamist valige juhtpaneelil nupp WATER (VESI) ning hoidke seda 2-3 minutit all, et vesi voolaks veepaaki ning jaoturisse.

7. IGAPÄEVANE KASUTUS

TEMPERATUURI REGULEERIMINE

Seadme esmakordsel sisselülitamisel seatakse temperatuurirežiim keskmisele sättele.

JAOTURIGA MUDEL

Sügavkülmkamber

Temperatuuri reguleerimiseks vajutage nuppu

FRZ_SET, kuni ekraanile ilmub soovitud väärtus. Kiiremaks külmutamiseks hoidke nuppu FRZ_SET, kuni süttib LED tekstiga Super. Funktsiooni peatamiseks vajutage sama nuppu uuesti.

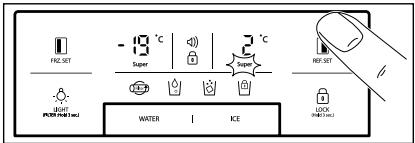

Külmkamber

Temperatuuri reguleerimiseks vajutage nuppu

REF:SET, kuni ekraanile ilmub soovitud väärtus. Kiirjahutusfunktsiooni aktiveerimiseks hoidke

nuppu REF.SET, kuni süttib LED tekstiga Super. Funktsiooni peatamiseks vajutage sama nuppu uuesti.

Temperatuuriindikaatori ühikute teisendusfunktsioon (Fahrenheit/

Celsius) Vaikeühik on Celsius. Lukus

tusrežiimi sisenemiseks vajutage lukustusnuppu. Lukustusrežiimis

vajutage temperatuuriskaala vahe

tamiseks 10 sekundi jooksul korraga nuppe ja nuppu WATER (VESI

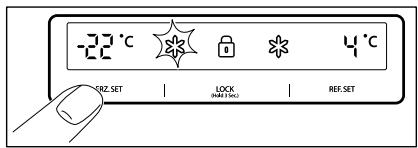

JAOTURITA MUDEL

Sügavkülmikamber

Temperatuuri reguleerimiseks vajutage nuppu FRZ. SET, kuni ekraanile ilmub soovitud temperatuur.

Kiiremaks külmutamiseks hoidke nuppu FRZ. SET, kuni süttib LED tekstiga Super. Funktsiooni peatamiseks vajutage sama nuppu uuesti.

Külmkamber

Temperatuuri reguleerimiseks vajutage nuppu REF. SET, kuni ekraanile ilmub soovitud temperatuur.

Kiirjahutusfunktsiooni aktiveerimiseks hoidke nuppu REF. SET, kuni süttib LED tekstiga Super. Funktsiooni peatamiseks vajutage sama nuppu uuesti.

ETTEVAATUST!

Kui külmikut ümbritsev temperatuur langeb alla 5°C, võivad külmikus olevad toiduained külmuda.

KÕRGE TEMPERATUURI REŽIIM

JAOTURIGA MUDEL

Temperatuuri tõusu külm- või sügavkülmkambris näitab:

• Häireikooni vilkumine (helisignaali ei ole)
• elektrooniline süsteem näitab kambrite maksimaalset sisetemperatuuri

Kuigi seadme tavapärane töö taastub ning sisetemperatuur normaliseerub, vilgub häireikoon (1) edasi ning ekraanil kuvatakse maksimaalne saavutatud temperatuur.

Lukustusnupu vajutamisel häirerežiim peatatakse ning häireikoon kustub. Ekraanil kuvatakse kohandatud temperatuuri väärtus.

JAOTURITA MUDEL

Temperatuuri tõusu külm- või sügavkülmkambris näitab:

• külm-/sügavkülmkambri ekraani vilkumine
• elektrooniline süsteem näitab kambrite maksimaalset sisetemperatuuri

Kuigi seadme tavapärane töö taastatakse ning sisetemperatuur normaliseerub, vilgub ekraan edasi ning kuvatakse maksimaalne saavutatud temperatuur.

Lukustusnupu (Hold 3 Sec.) vajutamisel kõrge temperatuuri režiim peatatakse ning ekraanil kuvatakse kohandatud temperatuuri väärtus.

SISSELÜLITAMINE

Seadme sisselülitamiseks pange pistik pistikupessa.

Väljalülitusfunktsioonid

• Seadme sisevalgustid lülituvad välja, kui uks on lahti olnud kauem kui 10 minutit
• Ekraani väljalülitusfunktsioon
• Kui 5 minuti jooksul pole ühtegi nuppu vajutatud või ust avatud, kustuvad kõik LED-lambid ekraanil, välja arvatud WATER (VESI), ICE (JÄÄ) ja ikoon [2]
• Pärast LED-ide väljalülitumist taastub ekraani tavarežiim siis, kui vajutate mõnda nuppu või avate ukse.
• Süsteemi väljalülitusfunktsioon:
• Puhkuse ajaks saate seadme välja lülitada ilma seda vooluvõrgust lahutamata. Seadme väljalülitamiseks vajutage nuppe FRZ. SET ja REF. SET korraga 5 sekundi jooksul.
• Väljalülitatud režiimi korral kuvatakse külmiku ja sügavkülmiku temperatuurinäidikutel “— —”. Teised LED-lambid kustuvad ning seadme hääl peatub.
• Seadme uuesti sisselülitamiseks hoidke nuppe FRZ. SET ja REF. SET korraga 5 sekundi jooksul.

LAHTISE UKSE SIGNAL

Kui külmkambri või sügavkülmkambri uks jääb lahti kauemaks kui 1 minutiks, kõlab helisignaal. Signaal vaikib 5 minuti pärast. Kui tavatingimused taastuvad (uks on suletud), signaal vaikib.

FUNKTSIOONID

MAGIC COOL-TSOON

Seadme esmakordsel sisselülitamisel on LED FRESH (VÄRSKE) sisse lülitatud. Sätte samaks muutmiseks kasutage nuppu SELECT (VALIK).

Samm	Ekraan	Soovitud temperatuur
1.	FRESH (VÄRSKE)	+5 °C kuni +6 °C
2.	VEGETABLE (KOÖGIVILI)	+3 °C kuni +4 °C
3.	FISH (KALA)	-1 °C kuni +0 °C.
4.	MEAT (LIHA)	-3 °C kuni -2 °C.

JAOTUR

Valige nupp WATER (VESI) või ICE (JÄÄ) ning vajutage tassiga sujuvalt kangile; 2 sekundi pärast:

Kui vajutasite nuppu WATER (VESI), süttib ikoon.

Kui vajutasite nuppu ICE (JÄÄ), süttib ikoon.

Ärge kasutage jääkuubikute võtmiseks õrnast materjalist tasse ega kristallklaase.

ETTEVAATUST!

Kui jää on imelikku värvi, lõpetage jaoturi kasutamine ning võtke ühendust teeninduskeskusega.

Kasutage ainult sellest seadmest pärit jääd.

AUTOMAATNE JÄÄVALMISTAJA

• Korraga valmistatakse umbes 10 jääkuubikut (14-15 korda päevas). Kui jääsahtel saab täis, katkeb jää valmistamine.
• On normaalne, et jäävalmistajast kostab kolksuvaid helisid, kui jääkuubikud kukuvad jääsahtlisse.
• Halva lõhna tekkimise ärahoidmiseks tühjendage jääsahtlit regulaarselt. Kui jääsahtlis oleva jää hulk ei ole piisav, ei pruugi jaoturist jääd tulla. Oodake päev või paar, kuni valmib rohkem jääd. Kui jää jaoturist hästi välja ei tule, veenduge, et jaoturi otsak poleks ummistunud. Kui jääkuubikud jäävad kinni ega tule jaoturist välja, tõmmake jääsahtel välja ning eraldage liitunud jääkuubikud üksteisest.

ETTEVAATUST!

Kui on vaja reguleerida jäävalmistajasse voolava vee kogust, võtke ühendust teeninduskeskusega.

ETTEVAATUST!

Elektrkatkestuste korral võivad jääkuubikud üles sulada ja vesi võib põrandale voolata. Kui katkestus võib kesta pikemalt, võtke jääsahtel välja ning tühjendage see jääkuubikutest, seejärel asetage tagasi.

8. NÕUANDED JA NÄPUNÄITED

8.1 Nõuandeid energia säästmiseks

• Sügavkülmiku seadme sisemine konfiguratsioon tagab kõige efektiivsema energiakasutuse. Külmiku puhul on kõige efektiivsem energiakasutus tagatud sellega, kui sahtlid paiknevad seadme alaosas ja riiulid on paigutatud ühtlaste vahedega. Ukseriiulite paigutus energiatarbimist ei mõjuta.
• Ärge avage ust sageli ega jätke seda lahti kauemaks kui vaja.
• Sügavkülmik: mida madalamaks on temperatuur seatud, seda suurem on energiatarbimine. Külmik: ärge valige energia säästmiseks liiga kõrget temperatuuri, kui toiduainete kirjelduses ei ole öeldud teisiti. Kui seade on täis ja seda ümbritsev temperatuur on kõrge või temperatuur on seatud madalaks, võib kompressor pidevalt töötada, põhjustades härmatise või jää tekkimist aurustil. Sellisel juhul seadke temperatuur kõrgemaks, et võimaldada automaatsulatust ja sel viisil energiat kokku hoida.
• Tagage hea ventilatsioon. Ärge katke ventilatsiooniavasid ega -võresid kinni.

8.2 Nõuandeid toiduainete külmutamiseks.

Lülitage kiirkülmutusfunktsioon Fast-Freeze sisse vähemalt 24 tundi enne toiduainete sügavkülmkambrisse asetamist. - Enne külmutamist pakkige toiduained hermeetiliselt alumiiniumfooliumisse, plastkilesse või -kotti või õhukindlasse kaanega nõusse. Külmutamise ja sulatamise hõlbustamiseks jagage toiduained väiksemateks portsjoniteks.

• Soovitatav on külmutatavatele toiduainetele lisada kuupäevadega sildid. See aitab teil toiduaineid tuvastada ja otsustada, millises järjekorras need enne kvaliteedi halvenemist ära tarvitada. Kvaliteedi tagamiseks peavad külmutatavad toiduained olema täiesti värsked. See kehtib eeskätt puu- ja juurviljade puhul, mis toitainete säilimise kindlustamiseks tuleb külmutada kohe pärast korjamist.
• Ärge külmutage vedelikke sisaldavaid pudeleid ega purke, eriti aga süsihappegaasiga jooke, sest need võivad külmutamise ajal plahvatada.
• Ärge pange sügavkülmkambrisse sooja toitu. Enne hoiule panekut laske toidul jahtuda toatemperatuurini.
• Et vältida juba külmutatud toiduainete temperatuuri tõusu, ärge asetage külmutamata toiduaineid nende vahetusse lähedusse.
• Pange toatemperatuuriga toiduained sügavkülmkambri sellesse ossa, kus külmutatud toiduaineid veel ei ole.
• Ärge sööge jääkuubikuid, mahlajääd ega jääkomme kohe pärast sügavkülmast väljavõtmist. Külmakahjustuse oht!
• Sulatatud toitu ei tohi uuesti külmutada. Kui toit on sulanud, tuleb see kuumtöödelda, jahutada ja alles siis külmutada.

8.3 Nõuandeid külmutatud toiduainete säilitamiseks

Värske toidu sektor on tähistatud (andmeplaadil) sümboliga. Sobivaim temperatuur, mis tagab külmutatud toiduainete säilimise, on -18 °C või sellest madalam. Kõrgem temperatuur külmikus võib toidu säilivusaega lühendada.

Külmutatud toiduainete säilitamiseks sobib kogu sügavkülmkamber. Jätke toiduainete ümber veidi vaba ruumi, et õhk pääseks vabalt liikuma. Õigete säilitusnõuete teadasaamiseks vaadake kindlasti pakendil toodud teavet. Tähtis on pakkida toiduained nii, et vesi, niiskus või kondensvesi ei pääseks pakendisse.

8.4 Ostunõuanded

Pärast sisseoste

• Kontrollige, et pakend poleks katki – selline toit võib olla riknenud. Paisunud või märg pakend võib viidata ebaõigetele säilitustingimustele ja sellele, et toiduaine on juba sulama hakanud. Külmutatud toiduainete sulamisprotsessi piiramiseks ostke need alati kõige viimasena ja kasutage transportimisel termoisolatsiooniga külmakotti.
• Poest koju jõudes asetage külmutatud toiduained kohe sügavkülmikusse. Kui märkate, et toiduaine on kas või osaliselt sulanud, ärge seda uuesti külmutage. Tarvitage see ära esimesel võimalusel.
• Pidage kinni kõlblikkusajast ja teistest pakendil olevatest säilitusjuhistest.

8.5 Säilivusaeg sügavkülmkambris

Toiduaine:tüüp	Säilivusaeg (kuud)
Leib	3
Puuviljad (välja arvatud tsitruselised)	6–12
Köögiviljad	8–10
Järelejäänud toit, lihata	1–2
Piimatooted
Või	6–9
Pehme juust (nt mozzarella)	3–4
Köva juust (nt parmesan, t§edar)	6
Mereannid
Rasvane kala (nt lõhe, makrell)	2–3
Lahja kala (nt tursk, lest)	4–6
Krevetid	12
Puhastatud merekarbid ja rannakarbid	3–4
Küpsetatud kala	1–2
Liha
Linnuliha	9–12
Veiseliha	6–12
Sealiha	4–6
Lambaliha	6–9
Vorst	1–2
Sink	1–2
Järelejäänud toit, lihaga	2–3

8.6 Nõuandeid värske toidu säilitamiseks külmikus

• Sügavkülmkamber on tähistatud sümboliga
• Sobivaim temperatuur, mis tagab värske toidu säilimise, on +4 °C või sellest madalam.

Kõrgem temperatuur külmikus võib toidu säilivusaega lühendada.

• Toidu värskuse ja lõhna säilitamiseks katke see kinni.
• Häiriva lõhna vältimiseks tuleb nii vedelikke kui ka muid toiduaineid säilitada külmikus suletud anumates. Toorete toiduainete ja valmistoidu ristsaastumise ärahoidmiseks katke valmistoit kinni ja hoidke seda tooretest toiduainetest eraldi. Külmutatud toiduaineid soovitatakse sulatada külmikus.
• Ärge pange külmikusse sooja toitu. Enne külmikusse panekut jahutage toit toatemperatuurini.
• Toidu raiskamise vältimiseks asetage uuemad toiduained alati tahapoole.

8.7 Nõuandeid toidusäilitamiseks külmikus

• Liha (igat tüüpi): mähkige sobivasse pakendisse ja pange köögiviljasahlti kohal olevale klaasriiulile. Ärge säilitage liha kauem kui 1-2 päeva.
• Puu- ja köögiviljad: puhastage põhjalikult (eemaldage muld) ja asetage spetsiaalsesse sahtlisse (köögiviljasahtlisse). Eksootilisi puuvilju (banaane, mangosid, papaiat jms) pole soovitatav külmikusse panna. Külmikus ei tohiks hoida selliseid köögivilju nagu tomatid, kartulid, sibulad ja küüslauk. Või ja juust: pange õhukindlasse nõusse või mässige alumiiniumfooliumi või polüetüleenkotti ning suruge seal võimalikult palju õhku välja.
• Pudelid: keerake pudelile kork peale ja asetage see ukseriulile või pudeliarestile (kui see on olemas).
• Säilitusaja pikkuse teadasaamiseks vaadake alati toiduainete kõlblikkusaega.

9. HOOLDUS JA PUHASTAMINE

SISEMISTE OSADE PUHASTAMINE

Puhastamiseks kasutage vee ja õrnatoimelise (neutraalse) pesuvahendiga immutatud lappi.

1. Jaoturi veeriiul

Eemaldage lekkevõre ja puhastage veeriiulit regulaarselt (lekkeanum ei ole isetühjenev).

2. Jäähoidlasahtel

• Väljavõtmine: tõmmake hoidlasahtlit eemaldamiseks ettepoole ja üles.
• Tagasipanek: sobitage külgsoontesse ja lükake lõpuni. Kui sahtlit ei saa lõpuni sisse lükata, tõmmake see välja, keerake sahtlis olevat spiraalkruvi või pöördmehhanismi veerandi pöörde võrra ja lükake uuesti.
• Ärge säilitage jääkuubikuid liiga kaua.

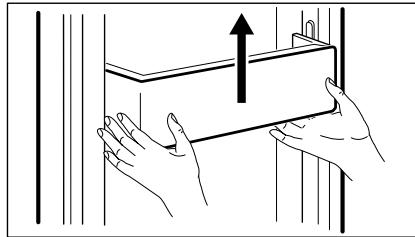

3. Sögavkülmkambri ja külmkambri ukseriulid

Hoidke mõlemast otsast kinni ja tõmmake ülespoole.

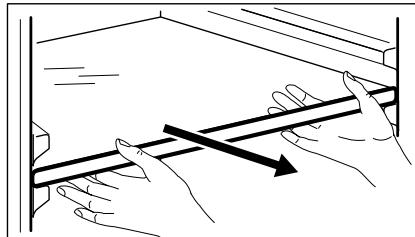

4. Sögavkülmkambri ja külmkambri riiulid

Väljavõtmiseks tehke uks täiesti lahti ja tõmmake riiulit ettepoole.

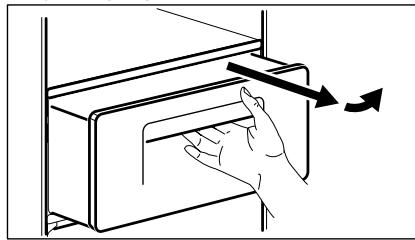

5. Köögivilja- ja puuvilasahtel

Väljavõtmiseks tõmmake ettepoole ja kergitage pisut.

UKSEKORPUSE PUHASTAMINE

Kasutage lappi ja õrnatoimelist (neutraalset) pesuvahendit.

Seadme tagakülje (mootorikorpuse) puhastamine

Eemaldage võrel olev tolm tolmuimejaga vähemalt kord aastas.

SISEMISE LED-LAMBI VAHETAMINE

ETTEVAATUST!

LED-lambi tohib välja vahetada ainult teeninduse töötaja või samaväärse kvalifikatsiooniga tehnik.

ETTEVAATUST!

Esmalt lahutage külmik vooluvõrgust!

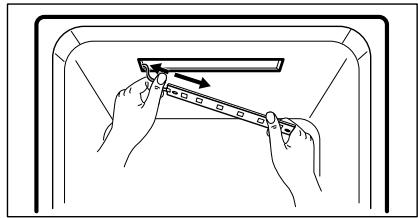

Sugavkulmiku ja külmiku LED-i vahetamine

1. Eemaldage LED-i katte tagakülg kruvikeeraja abil.

1. Lahutage LED-plaadi juhtmed ja vahetage LED.

Tagasietamiseks järgige samu toiminguid vastupidises järjekorras.

10. TÕRKEOTSING

MIDA TEHA, KUI ...

Enne teenindusse pöördumist vaadake üle tõrkeotsingu näpunäited.

Probleem	Võimalik põhjus	Lahendus
Külmikus ei lähekūlmaks. Sögavkūlmutus ja jahutus ei ole piisavad.	·Kas kūlmik on vooluvörgust lahutad? ·Kas temperatuur on seatud režimi MADAL? ·Kas kūlmik asetseb oteseses pääkealsevguses või on selle lahedal mõni soojisallikas? ·Kas kūlmiku ja selle taga oleva seina vahekaugus on liiga ∀iike?	·Ühendage seade vooluvörguga. ·Seadke temperatuurirežiimiks KESKMINE või KÖRGE. ·Viige seade kohta, kus pole otsest pääkesevalgust ega soojisallikaid. ·Jätke kūlmiku ja selle taga oleva seina vahele piisavalt ruumi (üle 10 cm).
Külmikus olevad toiduained kūlmuvad.	·Kas temperatuur on seatud režimi TUGEV? ·Kas ümbritsev temperatuur on liiga madal? ·Kas niiskuserikkaid toiduaineid hoitakse kūlmaöhuavale liiga lahedal?	·Seadke temperatuurirežiimiks KESKMINE või MADAL. ·Toiduained võivad kūlmuda, kui ümbritsev temperatuur langeb alla 5 °C. Viige seade kohta, kus ümbritsev temperatuur on üle 5 °C. ·Asetage niiskuserikkad toiduained riulitel uostele lahemale.
Kūlmikust kostab imelikku heli.	·Kas kūlmikualune pörand on ebaühtlane? ·Kas kūlmiku ja selle taga oleva seina vahekaugus on liiga ∀iike? ·Kas mingid esemed või miski muu puutuvad vastu kūlmikut?	·Paigaldage kūlmü uhtasele ja tasasele pinnale. ·Jätke piisavalt ruumi. ·Eemaldage kõik esemed, mis puutuvad vastu kūlmikut.
Veidrad helid: praksumine, klöpsumine, veevulin, surin ∀i sumin.		See on normaalne (kui seade ei ole loodis, võib heli olla valjem).
Probleem	Vöimalik pöhjus	Lahendus
Külmikut tuleb ebameeldivat löhna.	·Kas olete külmikutse paigutanud lahtisi toiduained? ·Kas riiulid või ukersiulid on toiduga määrdunud? ·Kas toiduained on külmikuts hoitud liiga kaua?	·Katke ja pakkige toiduained hoolikalt. ·Puhastage seadme sisemust ·regulaarselt. Kui ebameeldiv löhn külmiku osadesse imbub, on sellest raske lahti saada. ·Ärge hoidke toiduained külmikuts liiga kaua. ·Külmik ei ole toiduainete sälilitamisel tãuslik ega taga nende igavest sälilmist.
Uks ei avane kergelt.	·Kas uks suleti ja avati siis kohe uuesti?	·Sellisel juhul oodake natuke, varsti avaneb uks kergelt.
Külmikut sees ja selle vãlispinnal on härmatist ja niiskust.	·Kas uks oli liiga kaua lahti? ·Kas külmikuts oli lahtiselt suure niiskusesisaldu-sega toiduained? ·Kas külmikut ümbritsev temperatuur ja/või niis-kus on liiga kõrge/suur?	·Ärge jätke külmikut ust liiga kauaks lahti. ·Katke ja pakkige toiduained hoolikalt. ·Paigaldage seade kuivemasse ja jahedamasse kohta.
Külmiku esiosa ja küljed on soojad või kuumad.		See on normalne.

ÜMBRITSEV TEMPERATUUR

Seade on ette nähtud kasutamiseks ümbritseva temperatuuri vahemikus, mis on märgitud andmesildil märgitud kategooriaga.

See seade on ette nähtud kasutamiseks ümbritseval temperatuuril 10°C kuni 43°C .

TARVIKUD

• Filtrikarp Veeühendustarvikute komplekt
• Kasutusjuhend

Sisetemperatuuri võivad mõjutada sellised faktorid nagu seadme asukoht, ümbritsev temperatuur ja ukse avamise sagedus.

11. HELID

12. TEHNILISED ANDMED

• Tehnilised andmed asuvad seadme küljel oleva andmesildil ning energiamärgisel.
• Seadme energiamärgisel olevalt QR-koodilt leiate veebilingi teabele, mis on seotud selle seadme jõudlusega vastavalt EL EPREL-i andmebaasis kirjeldatule. Hoidke energiamärgis alles koos kasutusjuhendiga ja kõigi muude dokumentidega, mis seadmega kaasnesid.
• Sama teavet EPREL-is on võimalik leida ka aadressilt https://eprel.ec.europa.eu, kasutades mudeli nime ja tootenumbrit, mis on toodud andmesildil. Täpsemat teavet energiamärgisel toodud andmete kohta leiate aadressilt www.theenergylabel.eu.

13. TEAVE KATSETUSASUTUSTELE

Selle seadme paigaldamine ja ettevalmistamine EcoDesign-kinnituse saamiseks vastab direktiivile EN 62552.

Ventilatsiooninõuded, paigaldusniši mõõtmed ja minimaalne kaugus tagaseinast on toodud käesoleva kasutusjuhendi 3. jaotises. Lisateavet (sh infot täitmise kohta) saate tootjalt.

KESKKONNA KAITSE

Sümboliga tähistatud materjalid võib ringlusse suunata.

Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ning suunake elektri- ja elektronikaseadmete jäätmed ringlusse.

Ärge kõrvaldage sümboliga

tähistatud seadmeid koos

olmejäätmetega. Viige seade kohalikku jäätmesortimispunkti või pöörduge abi saamiseks kohalikku omavalitsusse.

1. OHUTUSJUHISED 119
2. PAIGALDAMINE 121 4.SEADME KIRJELDUS 123 5.JUHTPANEEL 125
3. ENNE ESIMEST KASUTAMIST 127
4. IGAPÄEVANE KASUTAMINE 128
5. NÕUANDED JA NIPID 131
6. HOOLDUS JA PUHASTUS 134
7. VEAOTSING 136
8. MÜRAD 138
9. TEHNILISED ANDMED 139
10. TEAVE KONTROLLIASUTUSTELE 139

TÄIUSLIKE TULEMUSTE TAGAMISEKS
