MANUAL DE USUARIO T955 NAD

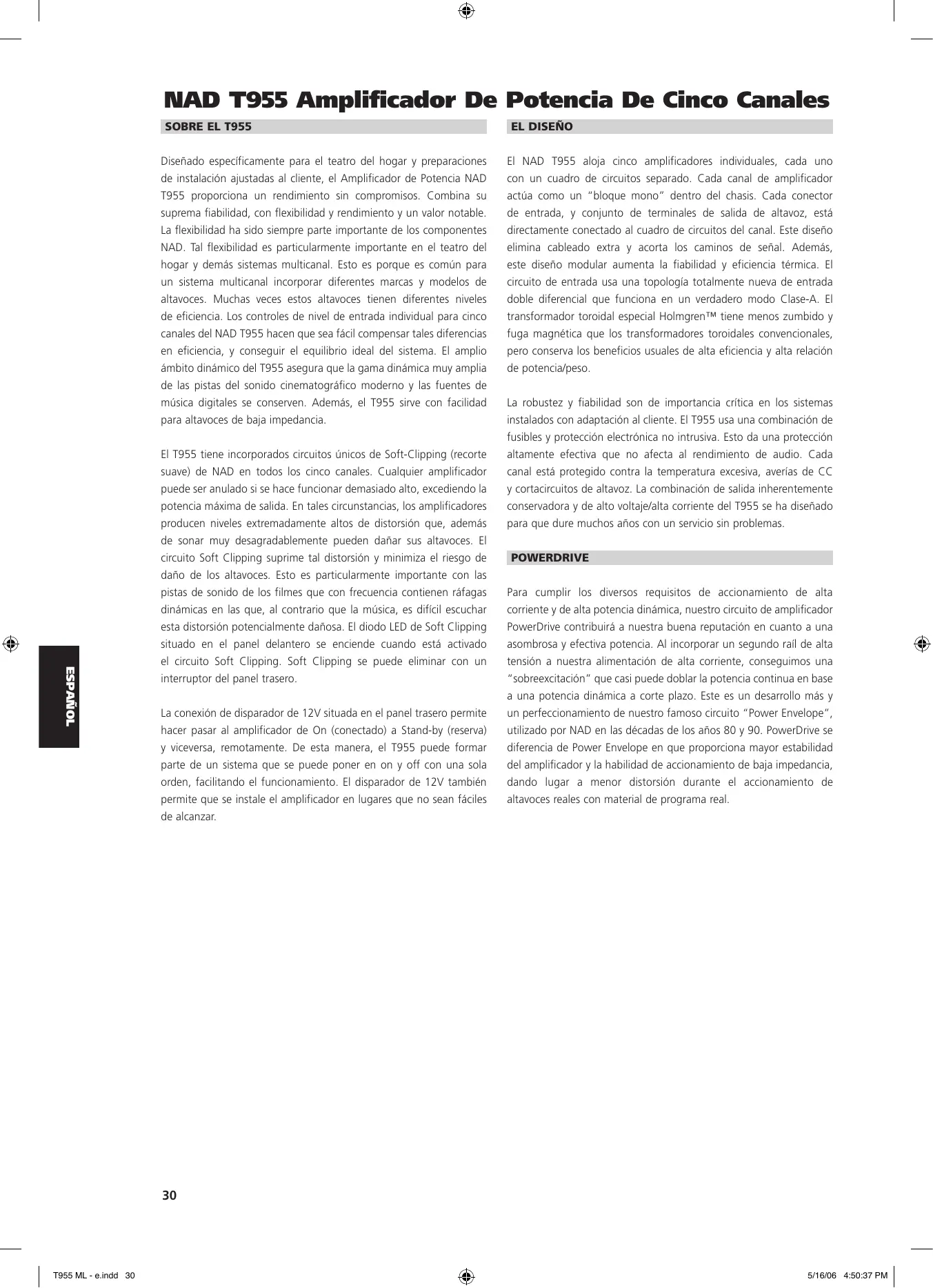

Diseñado específicamente para el teatro del hogar y preparaciones de instalación ajustadas al cliente, el Amplificador de Potencia NAD T955 proporciona un rendimiento sin compromisos. Combina su suprema fiabilidad, con flexibilidad y rendimiento y un valor notable. La flexibilidad ha sido siempre parte importante de los componentes NAD. Tal flexibilidad es particularmente importante en el teatro del hogar y demás sistemas multicanal. Esto es porque es común para un sistema multicanal incorporar diferentes marcas y modelos de altavoces. Muchas veces estos altavoces tienen diferentes niveles de eficiencia. Los controles de nivel de entrada individual para cinco canales del NAD T955 hacen que sea fácil compensar tales diferencias en eficiencia, y conseguir el equilibrio ideal del sistema. El amplio ámbito dinámico del T955 asegura que la gama dinámica muy amplia de las pistas del sonido cinematográfico moderno y las fuentes de música digitales se conserven. Además, el T955 sirve con facilidad para altavoces de baja impedancia. ESPAÑOL El T955 tiene incorporados circuitos únicos de Soft-Clipping (recorte suave) de NAD en todos los cinco canales. Cualquier amplificador puede ser anulado si se hace funcionar demasiado alto, excediendo la potencia máxima de salida. En tales circunstancias, los amplificadores producen niveles extremadamente altos de distorsión que, además de sonar muy desagradablemente pueden dañar sus altavoces. El circuito Soft Clipping suprime tal distorsión y minimiza el riesgo de daño de los altavoces. Esto es particularmente importante con las pistas de sonido de los filmes que con frecuencia contienen ráfagas dinámicas en las que, al contrario que la música, es difícil escuchar esta distorsión potencialmente dañosa. El diodo LED de Soft Clipping situado en el panel delantero se enciende cuando está activado el circuito Soft Clipping. Soft Clipping se puede eliminar con un interruptor del panel trasero. La conexión de disparador de 12V situada en el panel trasero permite hacer pasar al amplificador de On (conectado) a Stand-by (reserva) y viceversa, remotamente. De esta manera, el T955 puede formar parte de un sistema que se puede poner en on y off con una sola orden, facilitando el funcionamiento. El disparador de 12V también permite que se instale el amplificador en lugares que no sean fáciles de alcanzar.

El NAD T955 aloja cinco amplificadores individuales, cada uno con un cuadro de circuitos separado. Cada canal de amplificador actúa como un “bloque mono” dentro del chasis. Cada conector de entrada, y conjunto de terminales de salida de altavoz, está directamente conectado al cuadro de circuitos del canal. Este diseño elimina cableado extra y acorta los caminos de señal. Además, este diseño modular aumenta la fiabilidad y eficiencia térmica. El circuito de entrada usa una topología totalmente nueva de entrada doble diferencial que funciona en un verdadero modo Clase-A. El transformador toroidal especial Holmgren™ tiene menos zumbido y fuga magnética que los transformadores toroidales convencionales, pero conserva los beneficios usuales de alta eficiencia y alta relación de potencia/peso. La robustez y fiabilidad son de importancia crítica en los sistemas instalados con adaptación al cliente. El T955 usa una combinación de fusibles y protección electrónica no intrusiva. Esto da una protección altamente efectiva que no afecta al rendimiento de audio. Cada canal está protegido contra la temperatura excesiva, averías de CC y cortacircuitos de altavoz. La combinación de salida inherentemente conservadora y de alto voltaje/alta corriente del T955 se ha diseñado para que dure muchos años con un servicio sin problemas. POWERDRIVE Para cumplir los diversos requisitos de accionamiento de alta corriente y de alta potencia dinámica, nuestro circuito de amplificador PowerDrive contribuirá a nuestra buena reputación en cuanto a una asombrosa y efectiva potencia. Al incorporar un segundo raíl de alta tensión a nuestra alimentación de alta corriente, conseguimos una “sobreexcitación” que casi puede doblar la potencia continua en base a una potencia dinámica a corte plazo. Este es un desarrollo más y un perfeccionamiento de nuestro famoso circuito “Power Envelope”, utilizado por NAD en las décadas de los años 80 y 90. PowerDrive se diferencia de Power Envelope en que proporciona mayor estabilidad del amplificador y la habilidad de accionamiento de baja impedancia, dando lugar a menor distorsión durante el accionamiento de altavoces reales con material de programa real.

PRECAUCIONES PARA LA INSTALACIÓN

Ponga en off (desconectados) todos los componentes del sistema siempre que conecte o desconecte cualquier cableado de señal de audio. Completadas todas las conexiones de señal, baje todo control de volumen principal del sistema antes de poner en on los componentes del sistema. Luego aumente el ajuste del control de volumen cuidadosamente para evitar daño a los componentes del sistema. NOTAS SOBRE EL LUGAR DE LA INSTALACIÓN Lea y siga todas las instrucciones de seguridad de la primera página del presente manual. Para impedir incendio o peligro de choque eléctrico, no coloque el amplificador donde quede expuesto al agua o la humedad. Si accidentalmente penetra líquido en el amplificador desenchufe inmediatamente el cordón de alimentación eléctrica CA. No haga funcionar el amplificador otra vez hasta que haya sido examinado por un técnico de servicio. El amplificador genera una cantidad moderada de calor, lo que requiere ventilación. No obstruya las rejillas de salida de aire situadas en las cubiertas superior o inferior. Debe haber por lo menos 7.5 cm de separación encima del amplificador y 2.5 cm a los lados. No coloque el amplificador en un área cerrada, como una biblioteca o un armario, a no ser que estén muy ventilados. Asegúrese de que hay espacio adecuado detrás del amplificador para las conexiones de entrada de señal y salida de altavoz. Si usted quiere colocar el amplificador sobre un suelo de alfombra, ponga un tablero debajo del mismo para impedir que se hunda en la alfombra, bloqueando las entradas de aire de la parte inferior. No ponga el amplificador donde quede expuesto a la luz directa del sol durante largos períodos de tiempo. El equipo puede instalarse sobre cualquier superficie resistente y nivelada. NOTA: El peso del amplificador ha de descansar siempre sobre sus patas inferiores. No ponga jamás el amplificador sobre su panel trasero, con su panel delantero cara arriba. Si se hace esto hay riesgo de daño para los conectores de entrada/salida. El transformador eléctrico del T955 genera un campo magnético de zumbido de fuerza moderada. Los platos de tocadiscos (especialmente los que tienen cartucho de captación de sonido con bobina móvil) no deben colocarse cerca del amplificador. Los medios magnéticos, como cintas de audio o vídeo y discos flexibles de ordenador, no deben almacenarse cerca del amplificador. AVISO: Transporte - El aparato deberá transportarse dentro tanto de su contenedor interior como exterior. NUNCA transporte el aparato usando sólo uno de los contenedores; de hacerlo así se puede producir daños al aparato o lesiones al personal.

GUARDE TODO EL EMBALAJE

Sírvase guardar ambas cajas y todo el embalaje en el que llegó su T955. Si cambia de domicilio o si por otra parte precisa transportar su amplificador, éste es con mucha diferencia el mejor conjunto de contenedores para hacerlo. Hemos sido testigos de cómo demasiados componentes en perfectas condiciones se dañaron en tránsito por faltarles cajas de cartón adecuadas para su transporte, así que por favor: Guarde ambas cajas tanto la interior como la exterior.

CONEXIONES/CONTROLES DEL PANEL TRASERO

1. TOMA DE ALIMENTACIÓN IEC

Conecte al cordón de alimentación desmontable estándar IEC suministrado, antes de conectar el cable de alimentación CA a la toma de la pared. ESPAÑOL AVISO - Para reducir el riesgo de incendio o choque eléctrico, no exponga el amplificador a la lluvia o humedad. PRECAUCION - Para los equipos ajustados en fábrica a 115 voltios CA una la punta ancha del enchufe eléctrico a la ranura ancha de la toma de electricidad, para impedir el choque eléctrico. Asegúrese de que el enchufe está completamente insertado en el receptáculo. NOTA: Antes de conectar el cordón de alimentación CA a una toma de pared con corriente, cerciórese de que todas las entradas/ salidas esté conectadas primero. Desconecte siempre primero el enchufe del cordón de alimentación de la toma de la pared con corriente, antes de desconectar cualquier cable del amplificador T955. Si ha de utilizar un cordón de prolongación, seleccione un cordón resistente del tipo utilizado para grandes aparatos eléctricos, tal como un cordón de prolongación CA (16 AWG) de un acondicionador de aire. Recomendamos rigurosamente que no conecte el cable de la red del amplificador a las salidas CA accesorias de un preamplificador. Tales salidas de conveniencia no se han concebido para suministrar los niveles de alta potencia que requiere un amplificador NAD T955.

Cada uno de los cinco amplificadores de potencia independientes que hay en el T955 tienen su propio conector de entrada de señal. Antes de hacer cualquier conexión con el amplificador, asegúrese de que esté puesto en OFF POWER (alimentación eléctrica). [Vea Figura 1.] Cuando un amplificador es excitado más que lo correspondiente a su salida de potencia especificada, normalmente produce “recorte duro” o distorsión de la señal. Tal recorte duro, además de sonar desagradablemente puede dañar los altavoces del sistema. El circuito Soft Clipping de NAD limita suavemente la forma de onda de la salida, minimizando la distorsión audible y reduciendo en cambio el daño de altavoz cuando se excita excesivamente el amplificador. Recomendamos que el interruptor Soft Clipping situado en el panel trasero del T955 se deje en la posición ON cuando el sistema esté funcionando a niveles que puedan exceder la capacidad de potencia del amplificador. El diodo LED situado en el panel delantero indica si se ha activado Soft Clipping. Conecte los cables de señal procedentes del preamplificador, descodificador de sonido de entorno, u otra fuente de sonido, a estas entradas. Para una óptima disipación del calor de un sistema de entorno AV, recomendamos que asigne los canales de audio a las entradas como sigue: Entrada 1 = Altavoz izquierdo Principal Entrada 2 = Altavoz izquierdo de Entorno Entrada 3 = Altavoz Central Entrada 4 = Altavoz derecho de Entorno Entrada 5 = Altavoz derecho Principal

3. CONEXIONES DE ALTAVOZ

ESPAÑOL Este amplificador está equipado con terminales de altavoz especiales de sujeción de barra de alta corriente. Conecte los altavoces con cable trenzado para trabajos pesados (calibre 16- o más grueso). Las conexiones se pueden hacer de tres maneras. [Vea Figura 2.]

• Pele 1 cm de aislamiento de cada cable de altavoz. En cada conductor, gire los hilos finos del cable para que queden unidos. Desenrosque el botón, inserte el cable desnudo en la abertura de la base de la barra de unión, y apriete el botón hasta que agarre firmemente el cable. Compruebe para estar seguro de que no hay hilos de cable sueltos que toquen el chasis o un terminal vecino.
• Sujeciones de puntas. Desenrosque el botón, inserte la sujeción de puntas en U detrás del manguito, y apriete el botón hasta que la sujeción de puntas quede sujeta.
• Instale enchufes banana en sus cables de altavoz, y enchúfelos en el extremo de cada barra de unión. Los terminales están separados por l9mm, de modo que aceptan los enchufes banana dobles (esta opción no está disponible en los equipos que tienen ajuste de fábrica de voltaje de línea de 230V). NOTA: Los altavoces han de funcionar en fase unos con otros para producir una imagen estéreo apropiada y reforzar en lugar de cancelar la salida de unos y otros a baja frecuencia. Cuando se conectan los altavoces, tenga cuidado de que el terminal rojo (positivo) de cada altavoz esté conectado al correspondiente terminal rojo (positivo) marcado en el amplificador.

5. AUTODISPARADOR ON/OFF

Con el interruptor Auto Trigger (autodisparador) ajustado en la posición On para activar el disparador de 12V. Conectando el disparador de 12V, el T955 se puede poner remotamente en On y Stand-by y viceversa. Cuando está ajustado en la posición Off, la entrada de disparador de 12V no está activada. NOTA: Con el interruptor Auto Trigger ajustado en la posición ON y conectada la entrada de disparador de 12V, el T955 cambiará de Off a Stand-by cuando se pulse en el panel delantero el interruptor Power. Para funcionamiento normal, asegure que el interruptor está en posición OFF o que la toma de entrada del disparador de 12V no esté conectada.

6. ENTRADA DEL DISPARADOR DE 12V

Para cambio externo de Power on/Stand-by, conecte la salida del disparador de 12V de un componente de fuente de sonido a este enchufe jack de entrada CC. La patilla central es la conexión con corriente o + , el manguito externo del enchufe jack de entrada es el disparador de 12V- o conexión de tierra. NOTA: El disparador de 12V del T955 funcionará con una gama de nivel de 6 a 15 V CC y típicamente toma una corriente de menos de 10mA. Compruebe las especificaciones de la fuente del disparador de 12V para asegurar que sea compatible con la entrada de disparador de 12V del T955. No sobrepase el voltaje recomendado porque esto podría causar daño al T955.

Existe un portafusibles próximo al cordón de la red de c.a. En el caso improbable de que haya de recambiarse un fusible, desenchúfese dicho cordón del zócalo tomacorrientes. Acto seguido, retírense todas las conexiones del amplificador.

Pulse este botón para conectar o desconectar el amplificador. Se encenderán el diodo LED de Alimentación situado justamente encima del botón de alimentación y los diodos LED de Protección (véase Diodos LED de Protección más adelante). Después de unos segundos, los diodos LED de Protección cambiarán de encendido de amarillo a azul indicando que el amplificador está dispuesto para ser utilizado. El T955 también se puede conectar a distancia desde Reserva (Standby a encendido ("On") y viceversa utilizando la entrada del disparador de 12 voltios situado en el panel trasero. Cuando el T955 está en modo de Reserva (Standby), el diodo LED de Reserva (Standby) estará en ámbar indicando el modo de Reserva (Standby). Para que funcione la entrada del disparador de 12 voltios, primero deberá encenderse el T955 por medio del Interruptor de alimentación del panel delantero, y este interruptor ha de dejarse en esta posición. Usando el componente fuente del disparador de 12 voltios, conecte y desconecte su salida de disparador de 12 voltios. La entrada del disparador del T955 seguirá ahora la salida del disparador de 12 voltios del componente fuente. Cerciórese de que el interruptor de Disparador Automático situado en el panel trasero esté en la posición "ON" y que la entrada del disparador de 12 voltios este correctamente conectada.

2. DIODOS LED DE PROTECCIÓN

Los cinco diodos LED de Protección cambian a rojo durante unos 3 segundos, cada vez que se enciende el amplificador. Después de unos segundos, cambian a azul y el amplificador está dispuesto para funcionar. Estos diodos LED cambian a rojo cuando uno o más de los cinco amplificadores internos pasan al modo de protección, pero los demás amplificadores continuarán funcionando tal como lo indican sus dios LED azules, por lo que es probable que usted siga oyendo sonido. Cuando se desconecta el amplificador de su funcionamiento normal utilizando el interruptor de alimentación del panel delantero, o a Reserva (Standby) mediante la fuente del disparador del panel trasero, los diodos LED de Protección se encenderán en rojo y se atenuarán en un par de segundos. NOTA: Si usted observa que un diodo LED de Protección cambia a rojo, desenchufe el amplificador de inmediato utilizando el Interruptor de Alimentación del panel delantero. Compruebe que todos los hilos del altavoz están correctamente conectados y que ninguno de ellos se halla dañado, originando un cortocircuito. Otra causa pudiera ser la acumulación excesiva de calor dentro del amplificador. Cerciórese de que haya ventilación adecuada alrededor del amplificador y que ninguna de sus ranuras de ventilación superiores o inferiores, esté bloqueada. Una vez que se haya enfriado el amplificador, funcionará normalmente otra vez. En caso de que uno o más de los diodos LRD de Protección quede en rojo a pesar de las comprobaciones anteriormente mencionadas, desconecte el amplificador mediante el Interruptor de Alimentación del panel delantero y consulte al concesionario NAD. ESPAÑOL

1. DIODO LED DE INTERRUPTOR DE

ALIMENTACIÓN/RESERVA (STANDBY)

3. LUCES DE SOFT CLIPPING

Cuando el circuito Soft Clipping del T955 está activado se enciende las luces de diodo LED de indicador del panel delantero.

INVESTIGACIÓN DE AVERÍAS

Conductor CA de alimentación no SOLUCIÓN

Altavoz no conectado apropiadamente o Compruebe si el conductor CA está enchufado y la alimentación puesta en on enchufado o alimentación no conectada

Compruebe las conexiones y altavoces

Compruebe los conductores y conexiones dañado.

Conductor de entrada desconectado o dañado

No se ha seleccionado modo Surround

Seleccione un Modo Surround

Fuente de sonido Mono

Compruebe el sistema con material Stereo o

Compruebe los altavoces y conexiones

Nivel de volumen Surround demasiado bajo

Aumente el nivel de volumen Surround

Compruebe altavoz y conexión

Aumente el nivel de volumen central

Compruebe las conexiones con todos los Dolby Surround NO HAY SONIDO EN EL CENTRAL CANAL digitales

No se ha activado la entrada digital correspondiente

Altavoces cableados fuera de fase altavoces del sistema ESPECIFICACIONES

SALIDA CONTINUA PROMEDIO DE POTENCIA

EN 8 OHMIOS O 4 OHMIOS

100 W (20,0 dBW) (Potencia mínima por canal, 20 Hz - 20 kHz, todos los cinco canales excitados, con no más que la distorsión de régimen) ESPAÑOL Distorsión de régimen 0,03% (THD 20 Hz - 20 kHz) Potencia de recorte 130 W (Potencia máxima continua por canal, todos los cinco canales excitados)

POTENCIA DINÁMICA IHF

(Potencia máxima a corto plazo por canal) 8 ohmios: 4 ohmios: 2 ohmios: Factor de amortiguación > 150 W (22 dBW) > 250 W (24 dBW) > 330 W (25,2 dBW) > 250 (Referencia 8 ohmios a 50Hz) Impedancia de entrada R = 20 kΩ C = 380 pF Sensibilidad de entrada 1000mV ±50mV (para salida de régimen en 8 ohmios) Ganancia de tensión Respuesta de frecuencia 20 Hz - 20 kHz Relación de señal / ruido, ponderación A

Peso neto Peso de embarque Dimensiones (Ancho x Alto x Fondo) Netas *Brutas 29 dB ±0,2 dB -3dB a 3 Hz y 70 kHz >102 dB ref. 1 W 21,8 kg (48 Ib) 25 kg (55,1 Ib) 435 x 200 x 466 mm (17.2 x 7.9 x 18.4”) 435 x 215 x 495mm (17.2 x 8.5 x 19.5”) *Las dimensiones brutas incluyen las patas, el botón de volumen, el botón de conexión a la red y los terminales de altavoz extendidos. Las especificaciones están sujetas a cambio sin previo aviso. Para documentación y características actualizadas, sírvanse entrar en www.nadelectronics.com donde encontrarán la información de última hora acerca de su T955.
