MANUALE UTENTE T955 NAD

Manuale delle Istruzioni

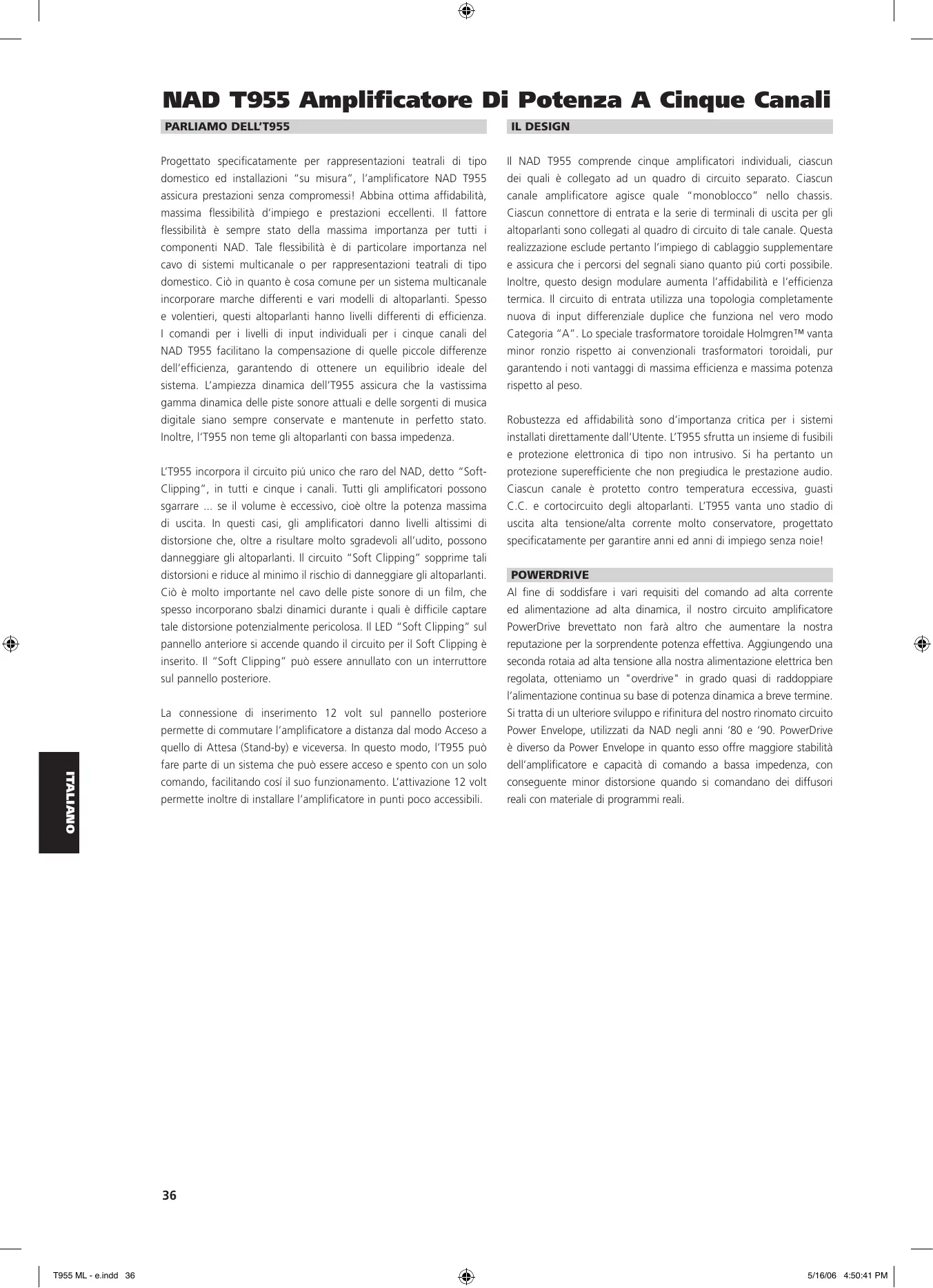

NAD T955 Amplificatore Di Potenza A Cinque Canali

PARLIAMO DELL'T955

Progettato specificamente per rappresentazioni teatrali di tipo domestico ed installazioni "su misura", l'amplificatore NAD T955 assicura prestazionienza compromises! Abbina ottima affidabilità, massima flessibilità d'impiego e prestazioni eccellenti. Il fattore flessibilità è sempre stato della massima importanza per tutti i componenti NAD. Tale flessibilità è di particolare importanza nel cavo di sistemi multicanale o per rappresentazioni teatrali di tipo domestico. Ciò in quanto è casa comune per unsystema multicanale incorporare marche differenti e vari modelli di altoparlanti. Spesso e volentieri, quosti altoparlanti hanno livelli differenti di efficienza. I comandi per i livelli di input individuali per i cinque canali del NAD T955 facilitano la compensazione di quale piccole differenze dell'efficienza, garantendo di ottenere un equilibrio ideale del systema. L'ampiezza dinamica dell'T955 assicura che la vastissima gamma dinamica delle piste sonore attuali e delle sorgenti di musica digitale siano sempre conservate e mantenute in perfetto stato. Inoltre, l'T955 non teme gli altoparlanti con bassa impedenza.

L'T955 incorpora il circuito più unico che raro del NAD, detto "Soft-Clipping", in tutti e cinque i canali. Tutti gli amplificatori sono sgarrare ... se il volume è eccessivo,cisione al potenza massima di uscita. In questei casi,gli amplificatori danno livelli altissimi di distorsione che,oltre a risultare molto sgradevoli all'udito,sono danneggiare gli altoparanti. Il circuito "Soft Clipping" soprime tali distorsioni eriduce al minimo il rischio di danneggiare gli altoparanti. Cio è molto importante nel cavo delle piste sonore di un film,che spesso incorporano sbalzi dinamicidi durante i quali è difficile captere tale distorsione potenzialmente pericolosa. Il LED "Soft Clipping" sul pannello anteriore si accende quando il circuito per il Soft Clipping è inserito. Il "Soft Clipping" cui assere annullato con un interrottore sul pannello posteriore.

La connessione di inserimento 12 volt sul pannello posteriore permette di commutare l'amplificatore a distance dal modo Acceso a quello di Attesa (Stand-by) e viceversa. In quello modo, l'T955 più fare parte di un sistema che più essere acceso e spento con un solo lavoro, facilitando così il suo funzionamento. L'attivazione 12 volt permette inoltre di installare l'amplificatore in punti molto accessibili.

IL DESIGN

Il NAD T955 comprende cinque amplificatori individuali, ciascun dei quali è collegato ad un quadro di circuito separato. Ciacuncanale amplificatore agisce quale "monoblocco" dello chassis. Ciacunc connettore di entrata e la series di terminali di uscita per gli altoparlanti sono collegati al quadro di circuito di tale canale. Questa realizzazione esclude pertanto l'impiego di cablaggio supplementare e assicura che i percorsi del segnali siano quando più corti possibile. Inoltre, quello design modulare aumento l'affidabilità e l'efficienza termica. Il circuito di entrata utilizes una topologia Completely nuova di input differenziale duplicate che funzione nel vero modo Categoria "A". Lo speciale trasformatore toroidale Holmgren™ vanta minor ronzio rispetto ai convenzionali trasformatori toroidali, pur garantendo i notivantaggi di massima efficienza e massima potenza rispetto al peso.

Robustezza ed affidabilità sono d'importanza critica per i sistemi installati direttamente dall'Utente. L'T955 sfrutta un insieme di fusibili e protezione elettronica di tipo non intrusivo. Si ha pertanto un protezione superefficiente che non pregiudica le prestazione audio. Ciacun canale è protetto contro temperatura eccessiva, guasti C.C. e cortocircuito degli altoparlanti. L'T955 vanta uno stadio di uscita alta tensiona/alta corrente molto conservatore, progettato specificatamente per garantire anni ed anni di impiego sulla noie!

POWERDRIVE

Al fine di soddisfare i vari requisiti del commando ad alta corrente ed alimentazione ad alta dinamica, il nostro circuito amplificatore PowerDrive brevettato non fara altri che aumento la nostra reputazione per la sorrendente potenza effettiva. Aggiungendo una seconda rotaia ad alta tensione alla nostra alimentazione elettrica ben regolata, otteniamo un "overdrive" in grado quasi di raddoppiare l'alimentazione continua su base di potenza dinamica a breve termine. Si tratta di un ulteriore sviluppo e rifinitura del nostro rimonato circuito Power Envelope, utilizzati da NAD negli anni '80 e '90. PowerDrive è diverso da Power Envelope in quantoesso offre maggiore stabilità dell' amplificatore e capacità di commando a bassa impedenza, con segmente minor distorsione quando si comandano dei diffusori reali con materiale di programmi reali.

PRECAUZIONI PER INSTALLAZIONE

AVVISO IMPORTANTE - Al fine di ridurre il rischio di incendio o scosse elettriche, assicurarsi sempre che l'amplificatore sia tenuto ben lontano da umidità e pioggia.

ATTENZIONE - Nel caso delle unità impostate in fabbrica a 115 volt C.A., appaiare la lamella larga della presa rispetto alla scanalatura larga della presa principale, al fine di evitare scosse elettriche. Assicurarsi che la presa sa be ten calzata nell'alloggiamento.

Spagnere tutti i componenti delsystema prima di collegare o scollegare qualiasi cablaggio impiegato per i segnali audio. Una volta perfezionate tutte le connessioni per i segnali, abbassare al minimo tutti i comandi di regolazione del volume prima di accendere i componenti delsystema. Aumentare poi il volume con attenzione per evitare di danneggiare i componenti delsystema.

Leggere e rispetto都是非常 toutes le norme di sicurezza riportate nella prima pagna del Manualletto. Per evitare rischi di incendio o scosse, non piazzare mai l'amplificatore in aree vicino ad acqua od umidità. In caso di rovesciamento accidentale di liquido nell'amplificatore, spegnere immediatamente la corrente e scollegare il cordone dell'alimentazione C.A. Non fare funzionare l'amplificatore prima di averlo fatto controllare da un technician.

L'amplificatore emana un po' di calore, pertanto richiede ventilazione. Non ostruire le griglie delle bocchette di ventilationazione sopra e quello i coperchi. Assicurarsi che vi siano come minimo 7,5 cm di spazio libero sopra l'amplificatore e 2,5 cm sui lati. Non collocare l'amplificatore ingabbiardolo ad esempio in mobiletti o librerie, a meno che non sia ben ventilato. Assicurarsi che vi sia spazio sufficiente dietro l'amplificatore per le connessioni di uscita degli altoparlanti e l'entrata del segnale. Se si desidera collocare l'amplificatore su pavimento tappetato, piazzare alla un'assicella molto l'amplificatore in modo da impedire che questo "affondi" nel tappeto bloccando le bocchette di ventilazione in basso. Non collocare l'amplificatore alla luce diretta del sole per parecchio tempo.

L'unità pou èssere installata su qualsiasi superficie fissa e solida.

NOTA: Il peso dell'amplificatore deve poggiare sempre sui piedini. Non poggiare mai l'amplificatore sul pannello posteriore tenendo quello anteriore rivolto in su. Cosi facendo, infatti, si rischia di danneggiare i connettori di entrata/uscita.

Il trasformatore dell'T955 eroga un Campo di ronzio magnetico di media intensità. Non collocate piastre accanto all'amplificatore (specie quella con cartuccia pick-up di tipo a bobina mobile). I media magnetici, ad esempio nastri audio o video e i dischetti per il computer, vanno sempre tenuti ben discosti dall'amplificatore.

AVVERTENZA:

Trasporto - Trasportare l'apparecchio dentro entrambi i contentitori di spedizione, sia quello interno sia quello esterno. Non trasportare l'apparecchio usando un solo contentatore di spedizione, in quanto si potrebbero provocare danni all'apparecchio o infortuni al personale.

CONSERVARE TUTTO L'IMBALLAGGIO

Conservare entrambé le scatole e tutto l'imballaggio in cui è contentu l'T955. In caso di trasferimento o di necessità di trasporto dell'amplificatore, si tratta del set di contentitori più sicuro in cui sistamarlo. Abbiamo visto fin troppi componenti和其他i perfetti restare danneggiati durante il trasporto per mancanza di contentitori adeguati, pertanto: conservare sia la scatola interna sua quale esterna!

COMANDI/CONNECTIONI PANNELLO POSTERIORE

1. PRESA DI ALIMENTAZIONE IEC

Collegare al cavo di alimentazione CA rimovibile standard IEC fornito prima di collegare il cavo di alimentazione CA alla presa a muro.

NOTA: prima di collegare il cavo di alimentazione C.A. ad una presa a muro attiva, assicurarsi prima che tutte le entrate/uscite siano collegiate. Prima di scollegare qualsiasi cavo dall' amplificatore series T955, scollegare sempre la spina del cavo di alimentazione C.A. alla presa a muro. Nel caso in cui si debba usare una prolunga, scegliere un cavo per servizio pesante del tipo usato per accessori elettrici di grandi dimensioni, ad esempio un cavo di alimentazione C.A. di un condizionatore d'aria (16 AWG). Si consiglia vivamente di collegare il cavo di alimentazione dell' amplificatore alle uscite C.A. su un preamplificatore. Queste uscite di comodo non sono progettate per alimentare i livelli ad alta potenza richiesti all' amplificatore NAD T955.

2. INPUT

Ciacuno dei cinque amplificatori independenti dell'T955 ha il suo connettore di input del segnale. Prima di perfezionare le connessioni all'amplificatore, assicurarsi che la tensione "POWER" sua spenta ("OFF"). [Vedere la Fig. 1.]

Collegare i cavi di segnale dal preamplificatore, decodificatore Surround Sound o altra fonte di segnale a quosti input. Per una dissipazione quanto più perfetta del calore in un sistema AV Surround raccomandiamo di predisporre i canali audioagli input comeindicato qui sotto:

Input 1 = Altoparlante principale sinistro

Input 2 = Altoparlante Surround sinistro

Input 3 = Altoparlante centrale

Input 4 = Altoparlante Surround destro

Input 5 = Altoparlante principale destro

3. CONNECTIONI DEGLI ALTOPARLANTI

Questo amplificatore è dotato di terminali degli altoparlanti del tipo a morsetto per alta corrente. Collegare gli altoparlanti con cavo filo intracciato heavy duty (16 o più spesso). Le connessioni sono essere perfezionate in tre modi. [Vedere la Fig. 2.]

• Spelare un centimetro di guaina isolante dai cavi degli altoparlanti. Attorcigliare i trefoli sottili di ciascun conducatore. Svitare la manopola, insere il cavo spelato nell'apertura alla base del morsetto e serrare la manopola in modo che pizzichi saldamente il cavo. Controllare per assicurarsi che non vi siano trefoli esposti che possono fare contatto contro il telaio o sfiorare i terminali.
• Capicorda a forcella. Svitare la manopola, inflare il capocorda a forcella ad "U" dietro l'isolatore e serrare la manopola in modo da bloccare saldamente il capocorda.
• Installare i bananotti sui cavi degli altoparlanti e collegarli su ciascun morsetto. I terminali sono separati da una luce di 19mm , pertanto accettano spine a banana doppi (si tratta di una opzione non disponibili sulle unità impostate in fabbrica su tensione 230 volt).

NOTA: Gli altoparlanti devono funzionare in fase reciprocamente in modo da dare un'immagine stereo perfetta e per rafforzare gli output individuali a bassa frequenza, inceve che annullari reciprocamente. Quando si procede all'allaccio degli altoparlanti, assicurarsi sempre che il terminale rosso (positivo) sul ricevitore sia collegato al corrispettivo terminale rosso (positivo) dell'amplificatore.

4. "SOFT CLIPPING"

Quando un amplificatore viene azionato或者其他 l'output massimo prescritto si ha allora una force limitazione del segnale oppure distorsione del segnale. Tale forte distorsione non solo da un suono sgradevole, ma cui sono danneggiare gli altoparlanti. Lo speciale circuito di distorsione/limitazione NAD "Soft Clipping" delimita la forma d'onda dell'output e riduce al minimo il rischio di danneggiare gli altoparlanti quando l'amplificatore è "tirato al massimo". Raccomandiamo che l'interruttore del "Soft Clipping" sul pannello posteriori dell'T955 venga lasciatto in posizione attiva "ON" quando il systeme è utilizzato a livelli che possono superare la capacité operativa dell'amplificatore. Il LED sul pannello anteriore indica se è stato inserto il Soft Clipping.

5. AUTO TRIGGER ON/OFF

Con l'interruttore Auto Trigger impostato su Acceso per abilitare l'attivazione 12 volt. Collegando l'attivatore 12 volt, l'T955 più essere telecommando su Acceso e Stand-by e viceversa. Nella posizione di riposo "Off", l'input di attivazione 12 volt non è Attivo.

NOTA: Quando l'interrettore per l'attivazione automatica è su "ON" e l'input di attivazione 12 volt è collegato, l'T955 passa da Spento a Stand-by quando l'interruttore di alimentazione sul pannello anteriore viene premuto. er il funzionamento normale, assicurarsi che l'interruttore sia su "OFF" o che la spina di input per l'attivazione 12 volt non sia collegata.

6. 12V TRIGGER INPUT

Per la commutazione esterna Accensione/Stand-by, collegare l'output di attivazione 12 volt del componente sorgente a quello jack di input C.C. Il piedino centrale è la connessione in tensione oppure +; il manicotto esterno del jack di entrata è l'attivazione 12 volt - o connessione verso massa.

NOTARE: L'attivazione 12 volt dell'T955 funzione entro un livello di tensione C.C. 6-15 volt e preleva di solito meno di 10 mA di corrente. Controllare le specifiche della sorgente di attivazione 12 volt per assicurarsi che sua compatibile con l'input di attivazione 12 volt dell'T955. Non superare la tensione raccomandata, poiché si può danneggiare l'T955.

7. "FUSE"

Vicino o a bianco del cavo di linea C.A. si trovava un supporto fusibili. Nell'improbabile evento che occorra sostuire un fusibile, scollegare il cavo di linea dal muro. Poi, togliere tutte le connessioni dall' amplificatore. Sostiture il fusibile esclusivamente con uno dello stesso tipo, dimensione e specifiche.

COMANDI DEL QUADRO ANTERIORE

1. INTERRUPTORE DI ALIMENTAZIONE/LED DI STANDBY

Premere quello pulsante per accendere/spagnere l'amplificatore. Si accenderanno il LED di alimentazione sono proprio sopra il pulsante di alimentazione ed i LED di Protezione (vedere LED Protezione di seguito). Trascorsi alcuni secondi, i LED di Protezione si accendono e passano da giallo a blu; ciò indica che l'amplificatore è pronto per l'uso.

L'T955 può essere azionato a distance da Standby ad Acceso (e viceversa) impiegando l'entrata 12V-trigger sul pannello posteriore. Quando I'T955 è in modo Standby, il LED Standby si accende con luce di color ambra a segnalare il modo Standby. L'entrata 12V-trigger funziona se I'T955 è stato prima acceso agenda sull'interruttore di alimentazione del pannello anteriore che va poi lasciato in detta posizione. Usando il componente sorgente del 12V-trigger, commutarne l'uscita 12V-trigger accendenda e spegnendola. L'entrata di attivazione dell'I'955 segue così l'uscita 12V-trigger del componente sorgente. Assicurarsi che l'interruttore di autoattivazione Auto Trigger sul retro del pannello sia su ON e che l'input 12V-trigger sia collegato come prescritto.

2. LED DI PROTEZIONE

Tutti i cinque LED di Protezione divertano di colore rosso per circa 3 secondi, agli volta che si accende l'amplificatore. Dop o pochi secondi, divertano di colore blu e l'amplificatore è pronto al funzionamento.

Questi LED divertano di colore rosso quando uno o più dei cinque amplificatori interni passa in modo protezione, ma gli altri amplificatori continueranno a funzionare come illustrato dai loro LED di colore blu, pertanto è probabile che si oda ancora del suono.

Quando si spegne l'amplificatore dal funzionamento normale usingo l'interruttore di alimentazione del pannello anteriore, o lo si pone in Standby usingo la sorgente di attivazione posteriore, i LED di protezione si accendono di colore rosso per poi spegnersi in un paio di secondi.

NOTA: se si vede un LED di Protezione che diventa di colore rosso, spegnere immediatamente l'amplificatore usingo l'interruttore di alimentazione del pannello anterio. Controllare se tutti i cavi dei diffusori sono collegati correttamente e che nessuno di essi sa danneggiato, in modo che non possa provocare dei corti circuiti. Altra causa potrebbe essere il calore eccessivo che si accumula all'interno dell'amplificatore. Assicurarsi che vi sa una ventilazione adeguata attorno all'amplificatore e che nessuna delle alette di ventilazione, superiore o inferiore, sua ostruita. Dopoe che l'amplificatore si è raffreddato, tornera a funzionare normalmente.

Nel caso in cui uno o più LED di Protezione resti spento nonostante i controlli descritti in precedenza, spegnere l'amplificatore mediante l'interruttore di alimentazione del pannello anteriore e consultare il proprio rivenditore NAD.

Quando il circuito "Soft Clipping" dell'T955 èabilitato, il LED sul pannello anteriore si accende.

RICERCA GUASTI

PROBLEMIA	CAUSA	SOLUZIONE
ASSENZA DI SUONO	Cavo alimentazione CA scollegato o alimentazione non accesa	Verificare che il cavo CA sia inserito e l'alimentazione sua accesa
ASSENZA DI SUONO SU UN CANALE	Diffusore non correttamente collegato o danneggiato.Cavo di entrata scollegato o danneggiato	Verificare le connessioni e i diffusoriControllare i cavi e le connessioni
ASSENZA DI SUONO SU SURROUND CANALI	Nessun modo surround selezionatoSorgente suono monoDiffusori non correttamente collegatiLivello del volume surround troppo basso	Selezionare un modo SurroundTestare l'impianto con materiale Stereo o Dolby SurroundVerificare i diffusori e le connessioniAumentare il livello del volume surround
ASSENZA DI SUONO SUL CENTRALE CANALE	Diffusore non correttamente collegatoLivello del volume centrale troppo basso	Verificare il diffusore e la connessioneAumentare il livello del volume centrale
BASSI DEBOLI/ DIFFUSIONE IMMAGINE STEREO	Diffusori collegati fuori fase	Verificare le connessioni di tutti i diffusori dell'impianto

SPECIFICHE

POTENZA DI ALIMENTAZIONE MEDIA CONTINUA 100 W (20,0 dBW)

IN 8 OHM OPPURE 4 OHM

(Potenza minima per canale, 20Hz - 20kHz , tutti i cinque canali azionati, con distorsione non altre quella nominale)

Distorsione nominale 0.03%

(THD 20 Hz - 20 kHz)

Potenza al clipping 130 W

(Potenza continua massima per canale, tutti i cinque canali azionati)

POTENZA DINAMICA IHF

(Potenza a breve termine massima per canale)

8 ohm: > 150 W (22 dBW)

4 ohm: >250 W (24 dBW)

2 ohm: >330 W (25,2 dBW)

Fattore di attenuazione >250

(Riferimento 8 ohm a 50Hz )

Impedenza di entrata R = 20k

C = 380pF

Sensibilità di entrata (uscita nominale in 8 ohm) 1000mV ± 50mV

Guadagno di tensione 29 dB

Risposta di frequenza 20 Hz - 20 kHz ±0,2 dB -3dB a 3 Hz e 70 kHz

Rapporto segnale/rumorosità A-caricato >102 dB rif. 1 W

DIMENSIONI E PESI

Peso Netto 21,8 kg (48 libbre)

Peso di trasporto 25 kg (55,1libbre)

Dimensioni (Largh. x Alt. x Prof.) Netto 435 x 155 x 387 mm (17.2 x 6.1 x 15.2")

*Lordo 435 x 215 x 495mm (17.2 x 6.6 x 16.5")

*Le dimensioni lorde includono i piedini, la manopola del volume, il pulsante di alimentazione ed i morsetti dei diffusori estesi. Le specifiche sono soggette a modifica nella preavviso. Per la documentazione aggiornata e le caratteristiche, consultare la pagina web www.nadelectronics.com per le più recenti informazioni sull'T955.
