BEDIENUNGSANLEITUNG T955 NAD

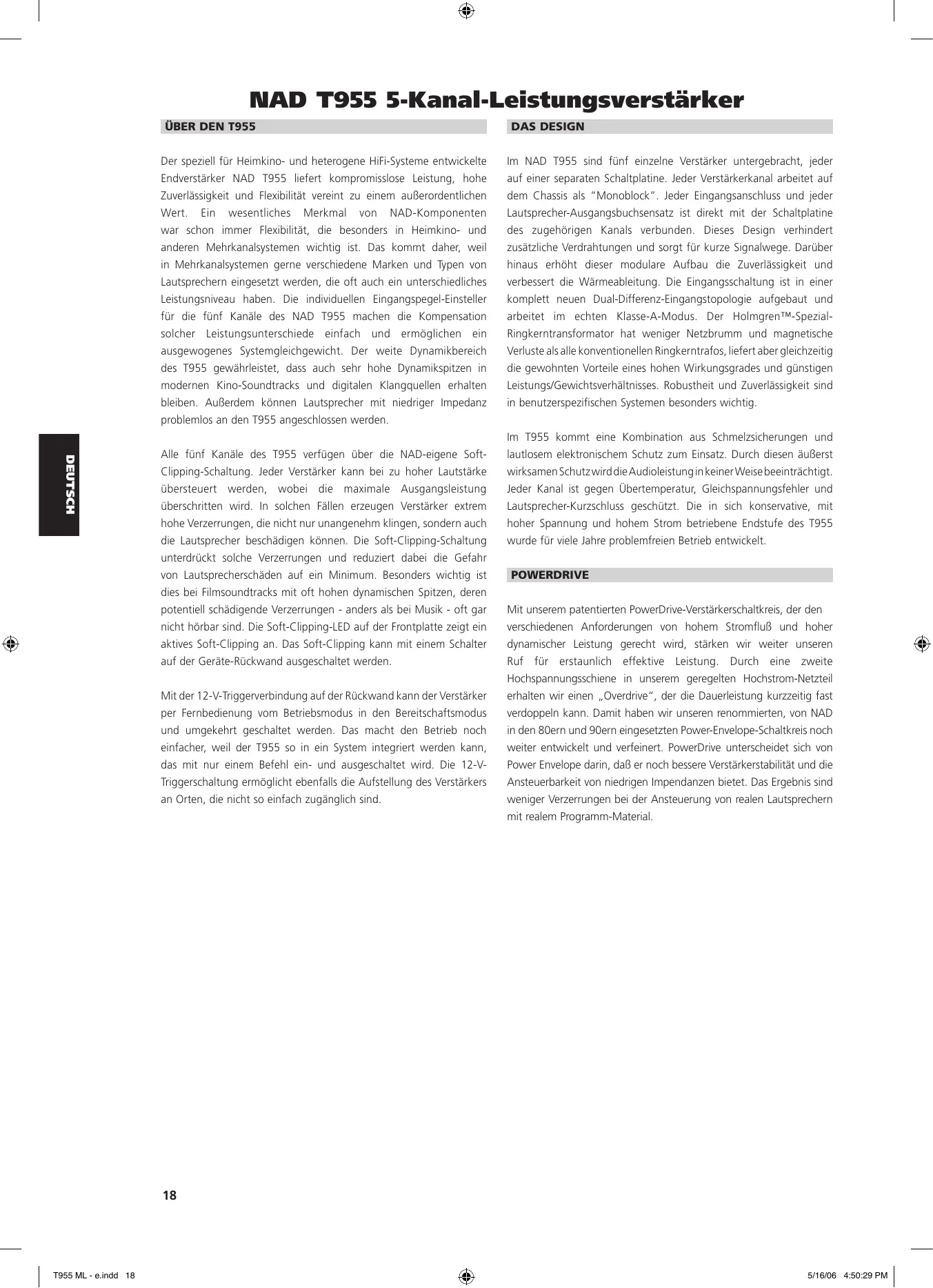

Der speziell für Heimkino- und heterogene HiFi-Systeme entwickelte Endverstärker NAD T955 liefert kompromisslose Leistung, hohe Zuverlässigkeit und Flexibilität vereint zu einem außerordentlichen Wert. Ein wesentliches Merkmal von NAD-Komponenten war schon immer Flexibilität, die besonders in Heimkino- und anderen Mehrkanalsystemen wichtig ist. Das kommt daher, weil in Mehrkanalsystemen gerne verschiedene Marken und Typen von Lautsprechern eingesetzt werden, die oft auch ein unterschiedliches Leistungsniveau haben. Die individuellen Eingangspegel-Einsteller für die fünf Kanäle des NAD T955 machen die Kompensation solcher Leistungsunterschiede einfach und ermöglichen ein ausgewogenes Systemgleichgewicht. Der weite Dynamikbereich des T955 gewährleistet, dass auch sehr hohe Dynamikspitzen in modernen Kino-Soundtracks und digitalen Klangquellen erhalten bleiben. Außerdem können Lautsprecher mit niedriger Impedanz problemlos an den T955 angeschlossen werden. DEUTSCH Alle fünf Kanäle des T955 verfügen über die NAD-eigene SoftClipping-Schaltung. Jeder Verstärker kann bei zu hoher Lautstärke übersteuert werden, wobei die maximale Ausgangsleistung überschritten wird. In solchen Fällen erzeugen Verstärker extrem hohe Verzerrungen, die nicht nur unangenehm klingen, sondern auch die Lautsprecher beschädigen können. Die Soft-Clipping-Schaltung unterdrückt solche Verzerrungen und reduziert dabei die Gefahr von Lautsprecherschäden auf ein Minimum. Besonders wichtig ist dies bei Filmsoundtracks mit oft hohen dynamischen Spitzen, deren potentiell schädigende Verzerrungen - anders als bei Musik - oft gar nicht hörbar sind. Die Soft-Clipping-LED auf der Frontplatte zeigt ein aktives Soft-Clipping an. Das Soft-Clipping kann mit einem Schalter auf der Geräte-Rückwand ausgeschaltet werden. Mit der 12-V-Triggerverbindung auf der Rückwand kann der Verstärker per Fernbedienung vom Betriebsmodus in den Bereitschaftsmodus und umgekehrt geschaltet werden. Das macht den Betrieb noch einfacher, weil der T955 so in ein System integriert werden kann, das mit nur einem Befehl ein- und ausgeschaltet wird. Die 12-VTriggerschaltung ermöglicht ebenfalls die Aufstellung des Verstärkers an Orten, die nicht so einfach zugänglich sind. DAS DESIGN Im NAD T955 sind fünf einzelne Verstärker untergebracht, jeder auf einer separaten Schaltplatine. Jeder Verstärkerkanal arbeitet auf dem Chassis als “Monoblock”. Jeder Eingangsanschluss und jeder Lautsprecher-Ausgangsbuchsensatz ist direkt mit der Schaltplatine des zugehörigen Kanals verbunden. Dieses Design verhindert zusätzliche Verdrahtungen und sorgt für kurze Signalwege. Darüber hinaus erhöht dieser modulare Aufbau die Zuverlässigkeit und verbessert die Wärmeableitung. Die Eingangsschaltung ist in einer komplett neuen Dual-Differenz-Eingangstopologie aufgebaut und arbeitet im echten Klasse-A-Modus. Der Holmgren™-SpezialRingkerntransformator hat weniger Netzbrumm und magnetische Verluste als alle konventionellen Ringkerntrafos, liefert aber gleichzeitig die gewohnten Vorteile eines hohen Wirkungsgrades und günstigen Leistungs/Gewichtsverhältnisses. Robustheit und Zuverlässigkeit sind in benutzerspezifischen Systemen besonders wichtig. Im T955 kommt eine Kombination aus Schmelzsicherungen und lautlosem elektronischem Schutz zum Einsatz. Durch diesen äußerst wirksamen Schutz wird die Audioleistung in keiner Weise beeinträchtigt. Jeder Kanal ist gegen Übertemperatur, Gleichspannungsfehler und Lautsprecher-Kurzschluss geschützt. Die in sich konservative, mit hoher Spannung und hohem Strom betriebene Endstufe des T955 wurde für viele Jahre problemfreien Betrieb entwickelt. POWERDRIVE Mit unserem patentierten PowerDrive-Verstärkerschaltkreis, der den verschiedenen Anforderungen von hohem Stromfluß und hoher dynamischer Leistung gerecht wird, stärken wir weiter unseren Ruf für erstaunlich effektive Leistung. Durch eine zweite Hochspannungsschiene in unserem geregelten Hochstrom-Netzteil erhalten wir einen „Overdrive“, der die Dauerleistung kurzzeitig fast verdoppeln kann. Damit haben wir unseren renommierten, von NAD in den 80ern und 90ern eingesetzten Power-Envelope-Schaltkreis noch weiter entwickelt und verfeinert. PowerDrive unterscheidet sich von Power Envelope darin, daß er noch bessere Verstärkerstabilität und die Ansteuerbarkeit von niedrigen Impendanzen bietet. Das Ergebnis sind weniger Verzerrungen bei der Ansteuerung von realen Lautsprechern mit realem Programm-Material.
VORSICHTSMASSNAHMEN ZUR AUFSTELLUNG
VORSICHT - Bei Geräten mit Werkseinstellung 115 Volt ~ den breiten Stift des Netzsteckers mit der breiten Buchse der Steckdose verbinden, um elektrischem Stromschlag vorzubeugen. Darauf achten, dass der Stecker vollständig in der Steckdose eingesteckt ist. Schalten Sie vor dem Ein- oder Ausstecken von Audiosignalverbindungen immer alle Systemkomponenten aus. Wenn alle Signalverbindungen hergestellt sind, fahren Sie vor dem Einschalten der Systemkomponenten die Lautstärkeeinstellung des Systems ganz herunter. Erhöhen Sie dann die Lautstärke vorsichtig, um Schäden an den Systemkomponenten zu vermeiden.
HINWEISE ZUM AUFSTELLUNGSORT
Lesen und befolgen Sie alle Sicherheitshinweise auf der ersten Seite dieser Bedienungsanleitung. Um der Gefahr von Feuer oder eines elektrischen Schlages vorzubeugen, stellen Sie den Verstärker nicht auf, wo er Wasser oder Feuchtigkeit ausgesetzt ist. Falls Flüssigkeit in den Verstärker eindringt, sofort den Netzstecker aus der Steckdose ziehen. Schalten Sie den Verstärker nicht mehr ein, bis er von einem Servicetechniker untersucht worden ist. Die Hitzeentwicklung des Verstärkers ist normal, macht aber eine entsprechende Luftzirkulation erforderlich. Achten Sie daher darauf, dass die Luftauslässe im oberen und unteren Gehäuseteil nicht blockiert werden. Ein Abstand von mindestens 7,5 cm über dem Vestärker und 2,5 cm an den Seiten sollte frei bleiben. Stellen Sie den Verstärker nicht in einen geschlossenen Bereich wie ein Bücherregal oder Schrank, es sei denn, er verfügt über eine gute Lüftung. Achten Sie auf ausreichend Platz hinter dem Vestärker, um die Signaleingangs- und Lautsprecher-Ausgangsverbindungen herstellen zu können. Möchten Sie den Verstärker auf einen Teppichboden stellen, legen Sie ein Brett darunter, um ein Einsinken des Geräts und damit ein Verschließen der Luftauslässe am Gehäuseboden zu verhindern. Stellen Sie den Verstärker nicht an Orten auf, wo er über längere Zeit direktem Sonnenlicht ausgesetzt ist. Das Gerät nur auf einer festen und ebenen Oberfläche aufstellen. HINWEIS: Das Gewicht des Verstärkers muss immer auf seinen Gehäusefüßen ruhen. Stellen Sie den Verstärker niemals auf seine Rückwand mit der Frontplatte nach oben. Die Ein-/ Ausgangsanschlüsse könnten dabei beschädigt werden. Da der Leistungstransformator im T955 ein leichtes magnetisches Streufeld erzeugt, sollten Plattenspieler (besonders solche mit MC-Tonabnehmer) nicht in der Nähe des Verstärkers aufgestellt werden. Vermeiden Sie auch die Lagerung von magnetischen Datenträgern wie Ton- oder Videobänder und Computer-Disketten in unmittelbarer Nähe des Verstärkers. ACHTUNG: Transport - Transportieren Sie das Gerät immer mit der Innen- und Außenverpackung. Transportieren Sie das Gerät nicht nur in einem Karton. Das Gerät könnte beschädigt werden oder das Personal könnte sich verletzen. VERPACKUNG AUFBEWAHREN DEUTSCH ACHTUNG - Um die Gefahr von Feuer oder Stromschlag zu verhindern, den Verstärker nicht Regen oder Feuchtigkeit aussetzen. Bitte bewahren Sie beide Kartons und das Verpackungsmaterial des T955 auf. Sollten Sie einmal umziehen oder den Verstärker transportieren müssen, ist dies der beste Behältersatz dafür. Wir haben schon viel zu viele ansonsten tadellose Geräte gesehen, die nur durch eine mangelhafte Verpackung beim Transport beschädigt worden sind - deshalb: Innen- und Außenverpackung bitte aufbewahren!
RÜCKWANDANSCHLÜSSE/-EINSTELLER
Schließen Sie das IEC-Standard-Netzkabel zuerst an diese Netzbuchse an und dann an eine Wandsteckdose. HINWEIS: Stellen Sie vor dem Anschließen des Netzkabels an eine spannungsführende Steckdose sicher, daß alle Ein-/Ausgänge zuerst angeschlossen sind. Trennen Sie immer zuerst das Netzkabel von der spannungsführenden Steckdose bevor Sie ein anderes Kabel vom T955-Verstärker entfernen. Wenn Sie ein Verlängerungskabel verwenden müssen, wählen Sie eine schwere Ausführung entsprechend dem Typ für große Elektrogeräte, wie z. B. ein Verlängerungskabel für eine Klimaanlage (Querschnitt mindestens 1,5 mm²). Wir empfehlen dringend, das Verstärker-Netzkabel nicht an den zusätzlichen Netzausgang eines Vorverstärkers anzuschließen. Solche zusätzlichen Netzausgänge sind nicht dafür vorgesehen, so hohe Versorgungsströme zu liefern, wie sie der NAD T955-Verstärker benötigt.
Jeder der fünf unabhängigen Leistungsverstärker im T955 hat seinen eigenen Signaleingangsanschluss. Schalten Sie den Netzschalter POWER auf OFF, bevor Sie irgendwelche Verbindungen zum Verstärker herstellen. [siehe Abb. 1] Wenn ein Verstärker über seine angegebene Ausgangsleistung hinaus belastet wird, produziert er normalerweise sogenanntes “HardClipping” oder Signalverzerrungen. Ein solches Hard-Clipping klingt nicht nur sehr unangenehm, sondern kann auch die Lautsprecher im System beschädigen. Der Soft- Clipping-Schaltkreis von NAD sorgt für eine weiche Ausgangssignalbegrenzung, minimiert hörbare Verzerrungen und reduziert die Gefahr von Lautsprecherschäden bei einer Übersteuerung des Verstärkers. Wir empfehlen daher, den Schalter für Soft-Clipping auf der Gehäuserückseite des T955 in der Stellung “ON” zu belassen, wenn das System mit Pegeln betrieben wird, die über die Leistungsfähigkeit des Verstärkers hinausgehen. Die LED auf der Frontplatte zeigt ein, wenn Soft Clipping aktiviert ist. Schließen Sie die Signalkabel vom Vorverstärker, SurroundklangDekoder oder einer anderen Signalquelle an diesen Eingängen an. Um in einem AV-Surroundsystem eine optimale Wärmeableitung zu gewährleisten, empfehlen wir eine Zuordnung der Audiokanäle wie folgt: Eingang Eingang Eingang Eingang Eingang
Hauptlautsprecher links Surround-Lautsprecher links Center-Lautsprecher Surround-Lautsprecher rechts Hauptlautsprecher rechts DEUTSCH
3. LAUTSPRECHERANSCHLÜSSE
Dieser Verstärker ist mit speziellen Schraubanschlußklemmen mit hoher Strombelastbarkeit für den Lautsprecheranschluß ausgestattet. Verwenden Sie für den Anschluß der Lautsprecher eine dicke (2,5 mm_ oder dicker) umflochtene Leitung. Verbindungen können auf drei Arten hergestellt werden. [siehe Abb. 2]
- Isolieren Sie ca. 1 cm von jeder Lautsprecherleitung ab. Verdrehen Sie die dünnen Litzen in jedem Leiter miteinander. Lösen Sie die Klemmschraube, stecken die blanke Leitung in die Öffnung im Anschlußklemmensockel und ziehen die Klemmschraube fest an bis die Leitung sicher gehalten wird. Stellen Sie dabei sicher, daß keine einzelnen Drahtlitzen das Chassis oder eine benachbarte Anschlußklemme berühren.
- Kabelschuhe Lösen Sie die Klemmschraube, führen den u-förmigen Kabelschuh hinter die Mutter und ziehen die Klemmschraube fest an bis der Kabelschuh sicher gehalten wird.
- Versehen Sie die Lautsprecherleitungen mit Bananensteckern und stecken Sie diese in die Buchse der Schraubanschlußklemmen. Durch den Klemmenabstand von 19 mm können zweifache Bananenstecker verwendet werden (nicht verfügbar bei Geräten mit 230 V Netzspannung). HINWEIS: Lautsprecher müssen in Phase zueinander arbeiten, damit ein richtiges Stereoabbild erzeugt werden kann und die Ausgänge sich bei niedrigen Frequenzen gegenseitig verstärken und nicht aufheben. Achten Sie deshalb beim Anschließen von Lautsprechern darauf, dass die roten (positiven) Anschlußklemmen der Lautsprecherausgänge bei jedem Lautsprecher mit den roten (positiven) Anschlüssen verbunden sind.
5. “AUTO TRIGGER ON/OFF”
(AUTOM. AUSLÖSER EIN/AUS) Steht der Schalter “Auto Trigger” in Stellung “ON”, ist das 12-V-Triggersignal aktiviert, d. h. durch Herstellen einer 12-VTriggerverbindung kann der Verstärker per Fernbedienung vom Betriebsmodus in den Bereitschaftsmodus und umgekehrt geschaltet werden. In Stellung “OFF” ist der 12-V-Triggereingang deaktiviert. HINWEIS: Steht der Schalter “Auto Trigger” in Stellung “ON” und der 12-V-Triggereingang ist angeschlossen, wechselt der T955 beim Ausschalten durch Drücken des Netzschalters nur in den Bereitschaftsmodus. Wenn das Gerät ganz ausgeschaltet werden soll, stellen Sie den Schalter in die Position “OFF” oder entfernen Sie eine Verbindung mit dem 12-V-Triggereingang.
6. 12-V-TRIGGEREINGANG
(12 V TRIGGER IN) Soll extern vom Netzbetrieb in den Bereitschaftsmodus geschaltet werden, verbinden Sie den 12-V-Triggerausgang einer anderen Gerätekomponente mit diesem Gleichspannungseingang. Der Stift in der Mitte ist spannungsführend oder die “Plus”-Verbindung, der Kragen des Eingangssteckers bildet die 12-V-Trigger- oder GroundVerbindung (“Minus”). HINWEISE: Der Arbeitsbereich des 12-V-Triggers im T955 beträgt 6 bis 15 V = bei einem Strombedarf von weniger als 10 mA. Überprüfen Sie die Daten der 12-V-Triggerquelle und stellen Sie sicher, dass sie mit dem 12-V-Triggereingang des T955 kompatibel sind. Um einen Schaden am T955 zu vermeiden, darf die empfohlene Spannung nicht überschritten werden.
In der Nähe des Netzkabels befindet sich ein Sicherungshalter. Für den unwahrscheinlichen Fall, dass eine Sicherung ersetzt werden muss, ziehen Sie das Netzkabel aus der Steckdose. Trennen Sie dann alle Verbindungen vom Verstärker.
T955 ML - e.indd 20 5/16/06 4:50:31 PM FRONTPLATTENELEMENTE Drücken Sie diese Taste, um den Verstärker ein- oder auszuschalten. Die Netzanzeige-LED direkt über dem Netzschalter und LED “Protection” leuchten auf. Nach ein paar Sekunden wechseln die Schutz-LEDs wieder von gelb nach blau, wodurch angezeigt wird, daß der Verstärker betriebsbereit ist. Mit dem 12-V-Triggereingang auf der Rückwand kann der T955 auch per Fernbedienung vom Betriebsmodus in den Bereitschaftsmodus und umgekehrt geschaltet werden. Damit der 12-V-Triggereingang funktioniert, muss der T955 zuerst mit dem Netzschalter eingeschaltet werden. Der Netzschalter muss in dieser Position bleiben. Schalten Sie den 12-V-Triggerausgang der 12-V-Triggersignalquelle ein und wieder aus. Der Triggereingang des T955 wechselt entsprechend dem 12-VTriggerausgang der Triggersignalquelle. Stellen Sie sicher, dass sich der Schalter “Auto Trigger” auf der Geräte-Rückwand in Position “ON” befindet und der 12-V-Triggereingang einwandfrei verbunden ist.
2. PROTECTION-LED(SCHUTZSCHALTUNG-LED)
Immer wenn der Verstärker eingeschaltet wird, leuchten alle sieben Schutz-LEDs ca. 3 Sekunden lang rot. Nach ein paar Sekunden leuchten sie blau und der Verstärker ist betriebsbereit. Diese LEDs leuchten rot, wenn einer oder mehrere der internen sieben Verstärker in den Schutzmodus wechseln, die anderen aber immer noch arbeiten (deren LEDs leuchten blau) und deshalb wahrscheinlich auch immer noch ein gehört werden kann. Diese LED leuchtet ebenfalls, wenn einer oder mehrere der internen fünf Verstärker in den Schutzmodus (“Protection”) wechseln, die anderen aber immer noch arbeiten und Sie deshalb wahrscheinlich auch immer noch den Ton hören. Wird der Verstärker im Normalbetrieb vollständig über den Netzschalter ausgeschaltet, leuchtet die LED “Protection” auf und verlischt dann langsam innerhalb von ein paar Sekunden. HINWEIS: Wenn die LED “Protection” während des normalen Betriebes aufleuchtet, schalten Sie den Verstärker sofort aus. Überprüfen Sie alle Lautsprecherkabel auf einwandfreien Anschluss und dass keine Leitung beschädigt ist und einen Kurzschluss verursacht. Eine andere Ursache kann ein ungewöhnlicher Hitzestau innen im Verstärker sein. Stellen sicher, dass um den Verstärker herum eine ausreichende Luftzirkulation vorhanden ist und dass keine Lüftungsschlitze oben oder unten blockiert sind. Nach der Abkühlung des Verstärkers arbeitet dieser wieder ganz normal. DEUTSCH
1. NETZSCHALTER/STANDBYLED(BEREITSCHAFTSMODUS-LED)
Falls die LED “Protection” trotz aller oben erwähnten Überprüfungen leuchtet, schalten Sie den Verstärker aus und wenden Sie sich an Ihren NAD-Händler.
3. ANZEIGE VON SOFT-CLIPPING
Wird der Soft-Clipping-Schaltkreis des T955 aktiviert, leuchtet die entsprechende LED-Anzeige auf der Frontplatte.
Netzkabel ausgesteckt oder Netzschalter
Netzkabel und Netzschalter überprüfen
Lautsprecher und Anschlüsse überprüfen
Anschlussleitungen und Verbindungen nicht “ON”
Lautsprecher nicht richtig angeschlossen oder defekt.
Eingangsanschlussleitung ausgesteckt oder defekt
Surroundmodus nicht aktiviert
System mit Stereo- oder Dolby-Surround-
LautsprecherAnschluss nicht einwandfrei
Lautsprecher und Anschlüsse überprüfen
Surround-Lautstärkepegel zu niedrig
Surround-Lautstärkepegel erhöhen
LautsprecherAnschluss nicht einwandfrei
Lautsprecher und Anschlüsse überprüfen
Center-Lautstärkepegel zu niedrig
Center-Lautstärkepegel erhöhen
Alle Lautsprecheranschlüsse im System Material testen
SCHWACHE BÄSSE / UNDEUTLICHES
STEREOKLANGBILD TECHNISCHE DATEN DURCHSCHNITTL. DAUERAUSGANGSLEISTUNG
BEI 8 OHM ODER 4 OHM
überprüfen 100 W (20,0 dBW) (Minimale Leistung pro Kanal, 20 Hz - 20 kHz, Aussteuerung aller fünf Kanäle nicht über Nennverzerrung) Nennverzerrung 0,03% (Gesamtklirrfaktor 20 Hz - 20 kHz) Clipping-Leistung 130 W (Max. Dauerausgangsleistung pro Kanal, alle fünf Kanäle aktiv)
IHF DYNAMISCHE LEISTUNG
(Max. kurzzeitige Leistung pro Kanal) 8 Ohm: 4 Ohm: 2 Ohm: Dämpfungsfaktor > 150 W (22 dBW) > 250 W (24 dBW) > 330 W (25,2 dBW) > 250 (Referenz 8 Ohm bei 50 Hz) Eingangsimpedanz Eingangsempfindlichkeit R = 20 KΩ C = 180 pF 1000 mV ± 50 mV (Nennausgangsleistung an 8 Ohm) Spannungsverstärkung Frequenzgang 20 Hz - 20 kHz Rauschabstand, A-bewertet
ABMESSUNGEN UND GEWICHT
Nettogewicht Versandgewicht Abmessungen (B x Hx T) Netto Brutto* 29 dB ±0,2 dB - 3 dB bei 3 Hz und 70 kHz >102 dB ref. 1 W 21,8 kg (48 Ib) 25 kg (55,1 Ib) 435 x 155 x 387mm (17.2 x 6.1 x 15.2”) 435 x 169 x 419mm (17.2 x 6.6 x 16.5”) *Bruttoabmessungen enthalten Gerätefüße, Lautstärkeknopf, Netztaste und ausgeklappte Lautsprecherklemmen. Technische Änderungen vorbehalten. Aktualisierte Dokumentation und Merkmale sowie neueste Informationen über Ihren T955 finden Sie auf www.nadelectronics.com.
