MODE D'EMPLOI T955 NAD

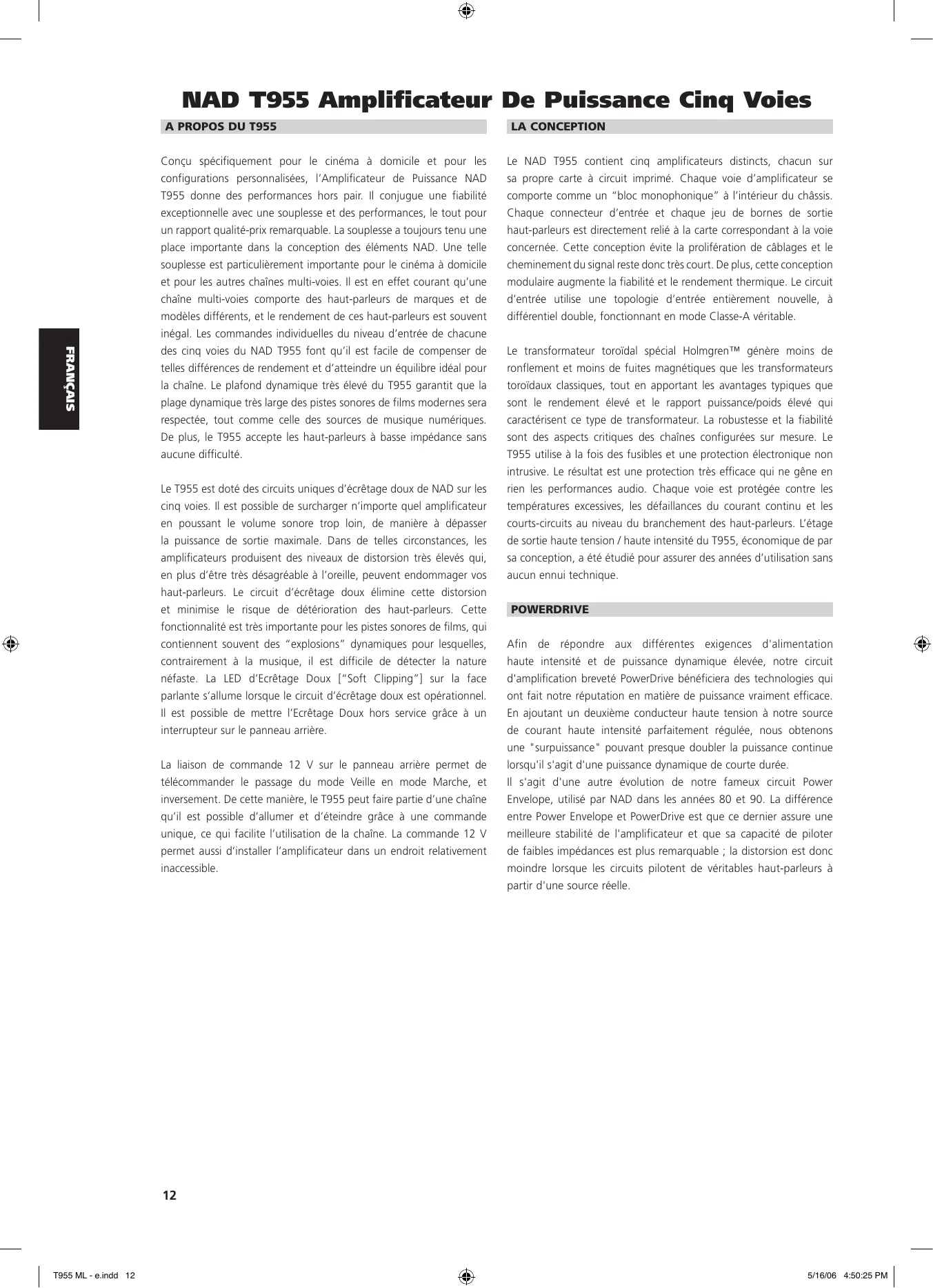

FRANÇAIS Conçu spécifiquement pour le cinéma à domicile et pour les configurations personnalisées, l’Amplificateur de Puissance NAD T955 donne des performances hors pair. Il conjugue une fiabilité exceptionnelle avec une souplesse et des performances, le tout pour un rapport qualité-prix remarquable. La souplesse a toujours tenu une place importante dans la conception des éléments NAD. Une telle souplesse est particulièrement importante pour le cinéma à domicile et pour les autres chaînes multi-voies. Il est en effet courant qu’une chaîne multi-voies comporte des haut-parleurs de marques et de modèles différents, et le rendement de ces haut-parleurs est souvent inégal. Les commandes individuelles du niveau d’entrée de chacune des cinq voies du NAD T955 font qu’il est facile de compenser de telles différences de rendement et d’atteindre un équilibre idéal pour la chaîne. Le plafond dynamique très élevé du T955 garantit que la plage dynamique très large des pistes sonores de films modernes sera respectée, tout comme celle des sources de musique numériques. De plus, le T955 accepte les haut-parleurs à basse impédance sans aucune difficulté. Le T955 est doté des circuits uniques d’écrêtage doux de NAD sur les cinq voies. Il est possible de surcharger n’importe quel amplificateur en poussant le volume sonore trop loin, de manière à dépasser la puissance de sortie maximale. Dans de telles circonstances, les amplificateurs produisent des niveaux de distorsion très élevés qui, en plus d’être très désagréable à l’oreille, peuvent endommager vos haut-parleurs. Le circuit d’écrêtage doux élimine cette distorsion et minimise le risque de détérioration des haut-parleurs. Cette fonctionnalité est très importante pour les pistes sonores de films, qui contiennent souvent des “explosions” dynamiques pour lesquelles, contrairement à la musique, il est difficile de détecter la nature néfaste. La LED d’Ecrêtage Doux [“Soft Clipping”] sur la face parlante s’allume lorsque le circuit d’écrêtage doux est opérationnel. Il est possible de mettre l’Ecrêtage Doux hors service grâce à un interrupteur sur le panneau arrière. La liaison de commande 12 V sur le panneau arrière permet de télécommander le passage du mode Veille en mode Marche, et inversement. De cette manière, le T955 peut faire partie d’une chaîne qu’il est possible d’allumer et d’éteindre grâce à une commande unique, ce qui facilite l’utilisation de la chaîne. La commande 12 V permet aussi d’installer l’amplificateur dans un endroit relativement inaccessible. LA CONCEPTION Le NAD T955 contient cinq amplificateurs distincts, chacun sur sa propre carte à circuit imprimé. Chaque voie d’amplificateur se comporte comme un “bloc monophonique” à l’intérieur du châssis. Chaque connecteur d’entrée et chaque jeu de bornes de sortie haut-parleurs est directement relié à la carte correspondant à la voie concernée. Cette conception évite la prolifération de câblages et le cheminement du signal reste donc très court. De plus, cette conception modulaire augmente la fiabilité et le rendement thermique. Le circuit d’entrée utilise une topologie d’entrée entièrement nouvelle, à différentiel double, fonctionnant en mode Classe-A véritable. Le transformateur toroïdal spécial Holmgren™ génère moins de ronflement et moins de fuites magnétiques que les transformateurs toroïdaux classiques, tout en apportant les avantages typiques que sont le rendement élevé et le rapport puissance/poids élevé qui caractérisent ce type de transformateur. La robustesse et la fiabilité sont des aspects critiques des chaînes configurées sur mesure. Le T955 utilise à la fois des fusibles et une protection électronique non intrusive. Le résultat est une protection très efficace qui ne gêne en rien les performances audio. Chaque voie est protégée contre les températures excessives, les défaillances du courant continu et les courts-circuits au niveau du branchement des haut-parleurs. L’étage de sortie haute tension / haute intensité du T955, économique de par sa conception, a été étudié pour assurer des années d’utilisation sans aucun ennui technique. POWERDRIVE Afin de répondre aux différentes exigences d'alimentation haute intensité et de puissance dynamique élevée, notre circuit d'amplification breveté PowerDrive bénéficiera des technologies qui ont fait notre réputation en matière de puissance vraiment efficace. En ajoutant un deuxième conducteur haute tension à notre source de courant haute intensité parfaitement régulée, nous obtenons une "surpuissance" pouvant presque doubler la puissance continue lorsqu'il s'agit d'une puissance dynamique de courte durée. Il s'agit d'une autre évolution de notre fameux circuit Power Envelope, utilisé par NAD dans les années 80 et 90. La différence entre Power Envelope et PowerDrive est que ce dernier assure une meilleure stabilité de l'amplificateur et que sa capacité de piloter de faibles impédances est plus remarquable ; la distorsion est donc moindre lorsque les circuits pilotent de véritables haut-parleurs à partir d'une source réelle.

ATTENTION - Pour les ensembles réglés sur 115 Volts CA à l’origine, faites attention d’insérer la fiche plate large de la prise d’alimentation dans la fente large de la prise de secteur murale, ceci afin d’éviter les chocs électriques. Veillez à ce que la prise d’alimentation soit bien enfoncée dans la prise de secteur murale. Avant de procéder à un quelconque branchement ou débranchement des câbles de signaux audio, il faut impérativement mettre hors tension tous les éléments de la chaîne. Après avoir effectué tous les branchements des signaux, réglez au minimum toutes les commandes principales de volume sonore de la chaîne avant de mettre les différents modules sous tension. Augmentez alors progressivement le volume sonore afin d’éviter toute détérioration des éléments de la chaîne.

NOTES CONCERNANT L’EMPLACEMENT

NOTA: Le poids de l’amplificateur doit toujours reposer sur les pieds de la face inférieure. Ne posez jamais l’amplificateur sur son panneau arrière, face parlante vers le haut, sous peine d’endommager les connecteurs d’entrée-sortie. Le transformateur de puissance du T955 génère un champ de bourdonnement magnétique de puissance moyenne. Les platines tourne-disque (surtout celles équipées d’une cartouche pick-up à cadre mobile) ne doivent pas être placées près de l’amplificateur. Les supports magnétiques, comme par exemple les bandes audio et vidéo ou les disquettes informatiques, ne doivent pas être stockés à proximité de l’amplificateur. ATTENTION DANGER : FRANÇAIS ATTENTION DANGER - Afin de réduire le risque d’incendie ou de choc électrique, ne pas exposer l’amplificateur à la pluie ou à l’humidité. Transport - Transportez le matériel dans son emballage d'origine complet, à savoir les cartons extérieur et intérieur. Ne pas transporter le matériel en utilisant seulement un seul carton d'emballage, sous peine d'endommager l'appareil et/ou de provoquer des blessures corporelles. CONSERVEZ TOUS LES ÉLÉMENTS DE L'EMBALLAGE Lisez et appliquez toutes les consignes de sécurité données à la première page de ce manuel. Afin d’éviter tout risque d’incendie ou de choc électrique, évitez de placer l’amplificateur à un endroit où il sera exposé à de l’eau ou à de l’humidité. Si un liquide pénètre accidentellement dans l’amplificateur, débranchez immédiatement le cordon d’alimentation secteur. Ne remettez pas l’amplificateur sous tension avant de l’avoir fait examiner par un technicien de service après vente. L’amplificateur génère une quantité modérée de chaleur, ce qui nécessite une aération efficace. N’obstruez pas les grilles de sortie d’air sur les couvercles supérieur ou inférieur. Il est nécessaire de prévoir un dégagement d’au moins 75 mm au dessus de l’amplificateur et de25 mm sur les côtés. Ne placez pas l’amplificateur dans un endroit fermé, comme par exemple dans une bibliothèque ou une vitrine, à moins que l’endroit ne soit très bien aéré. Veillez à ce qu’il y ait un dégagement suffisant à l’arrière de l’amplificateur pour permettre le branchement des entrées signaux et des sorties haut parleurs. S’il est nécessaire de placer l’amplificateur sur un sol moquetté, il doit impérativement être posé sur une planche ou une plaque afin d’empêcher tout enfoncement, ce qui obstruerait les ouïes d’entrée d’air sur la face inférieure. Ne placez pas l’amplificateur à un endroit où il sera exposé aux rayons du soleil pendant de longues périodes. Cet appareil peut être posé sur n’importe quelle surface robuste et horizontale. Veuillez conserver les deux cartons ainsi que tous les éléments de calage et de protection utilisés pour vous livrer votre T955. Si vous déménagez ou si vous avez besoin de transporter votre amplificateur, c'est de loin le moyen le plus fiable pour le protéger. Trop souvent nous avons constaté que des éléments en parfait état ont été endommagés lors du transport à cause de cartons inappropriés. Conservez donc les cartons intérieur et extérieur! CONNEXIONS / COMMANDES SUR LA FACE ARRIÈRE

1. EMBASE D'ALIMENTATION IEC

Branchez le câble secteur déconnectable Norme IEC à cet endroit avant de le brancher sur la prise de secteur murale. NOTA : Avant de brancher le cordon secteur à une prise murale active, vérifier d'abord que toutes les entrées/sorties ont déjà été branchées. Débranchez toujours la prise de câble d'alimentation secteur de la prise murale active avant de déconnecter un quelconque câble de l'amplificateur T955. S'il est indispensable d'utiliser une rallonge secteur, choisissez un cordon haute puissance du même type que l'on utilise pour les appareils électriques puissants, comme par exemple une rallonge secteur pour climatiseur (1,5 mm² [16 AWG]). Il est vivement déconseillé de relier le câble secteur de l'amplificateur aux connecteurs de sortie secteur "accessoires" d'un préamplificateur. Ces prises commutées ne sont pas conçues pour fournir la puissance nécessaire à l'amplificateur NAD T955.

Chacun des cinq amplificateurs de puissance indépendants à l’intérieur du T955 possède son propre connecteur d’entrée signal. Avant de procéder à un quelconque branchement sur l’appareil, vérifiez que l’alimentation [POWER] est coupée [OFF]. (Cf. Figure 1) Lorsqu’un amplificateur est poussé au delà de sa puissance nominale, il génère normalement un phénomène “d’écrêtage dur” ou de distorsion du signal. Ce type d’écrêtage dur est non seulement désagréable, mais il peut aussi endommager les haut parleurs de la chaîne. Le circuit d’Ecrêtage Doux NAD limite en douceur la forme d’onde de sortie, ce qui minimise la distorsion audible et réduit la probabilité de détérioration des haut parleurs lors d’une surcharge de l’amplificateur. Nous recommandons à l’utilisateur de laisser l’interrupteur d’écrêtage doux, sur le panneau arrière du T955, en position Marche [ON] lorsque la chaîne fonctionne à des niveaux sonores susceptibles de dépasser la puissance nominale de l’amplificateur. La LED sur la face parlante indique si le mode d’Ecrêtage Doux est actif. Branchez les câbles entre le préamplificateur, le décodeur de sonorisation enveloppante ou les autres sources de signaux à ces entrées. Afin d’optimiser la dissipation de la chaleur d’une chaîne de sonorisation enveloppante AV, nous vous recommandons de répartir les voies audio de la façon suivante: FRANÇAIS Entrée Entrée Entrée Entrée Entrée

Haut-parleur Haut-parleur Haut-parleur Haut-parleur Haut-parleur principal gauche de sonorisation enveloppante gauche central de sonorisation enveloppante droit principal droit

3. CONNEXIONS DES HAUT-PARLEURS

Cet amplificateur est équipé de bornes de haut-parleurs spéciales de type serre-fils. Branchez les haut parleurs avec du câble torsadé haute puissance (Calibre 16 ou plus). Les branchements peuvent être réalisés de trois façons différentes (Cf. Figure 2).

• Dénudez 10 mm de chaque fil de haut parleur. Dans chaque conducteur, torsadez les brins fins pour les solidariser. Dévissez le bouton, insérez le fil dénudé dans l’ouverture à la base du serrecâble puis revissez le bouton jusqu’à ce qu’il tienne solidement le fil. Vérifiez qu’aucun brin de fil ne touche le châssis ou la borne

adjacente. Cosses plates. Dévissez le bouton, insérez la cosse plate en forme de “U” derrière la bague, puis serrez le bouton jusqu’à ce que la cosse plate soit solidement retenue. Equipez vos câbles de haut parleurs de fiches banane, et branchez ces fiches à l’extrémité des serre-câbles. Les bornes sont séparées d’une distance de 19 mm, ce qui leur permet d’accepter les fiches banane doubles (cette option n’est pas disponible sur les appareils dont la tension d’origine est de 230 V). NOTA: Les haut parleurs doivent fonctionner en phase les uns avec les autres, de manière à produire une image stéréophonique correcte et, pour les basses fréquences, à travailler de façon complémentaire plutôt que de s’annuler mutuellement. Lors du branchement des haut parleurs, faites attention de relier la borne rouge (positive) de chaque haut parleur à la borne rouge (positive) correspondante de l’amplificateur.

5. MARCHE / ARRÊT DE LA LIAISON DE

COMMANDE AUTOMATIQUE Mettez l’interrupteur de Commande Automatique [Auto Trigger] en position Marche [ON] pour activer la commande 12 V. En connectant la commande 12 V, il devient possible de télécommander le passage du T955 du mode Veille au mode Marche, et inversement. Si cet interrupteur est en position Arrêt [Off], l’entrée de Commande 12 V [12V-trigger] est désactivée. NOTA: Lorsque l’interrupteur de Commande Automatique [Auto Trigger] est en position Marche [ON] et que l’entrée Commande 12 V [12V-trigger] est connectée, le T955 passera de l’état Hors Tension au mode Veille lorsque vous appuierez sur le bouton de Mise sous Tension [Power]. Pour obtenir un fonctionnement normal, veillez à ce que l’interrupteur soit en position Arrêt [OFF] ou que la prise de Commande 12 V [12V-trigger] n’est pas connectée.

6. ENTRÉE DE COMMANDE 12 V

[12V-TRIGGER] Pour permettre la commutation externe entre les modes Marche et Veille, branchez la sortie de Commande 12 V [12V-Trigger] d’un élément source à ce jack d’entrée courant continu. La broche centrale est la connexion “chaude” ou “+”, alors que la gaine extérieure du jack d’entrée correspond au “-” de Commande 12 V, c’est à dire à la masse. NOTES: La commande 12 V du T955 fonctionnera dans une plage de 6 à 15 V CC et consomme moins de 10 mA de courant. Vérifiez les spécifications de la source de commande 12 V pour être sûr qu’elle est compatible avec l’entrée de Commande 12 V du T955. Ne dépassez pas la tension préconisée sous peine d’endommager le T955.

Près de l’implantation du câble secteur se trouve un porte-fusible. Dans le cas improbable où il serait nécessaire de remplacer le fusible, débranchez d’abord le cordon secteur de la prise murale. Débranchez ensuite tous les câbles reliés à l’amplificateur. Le fusible de rechange doit impérativement être du même type et de la même taille que le fusible d’origine.

Appuyez sur ce bouton pour mettre l'amplificateur sous tension ou hors tension. La LED d'Alimentation, située juste au dessus du bouton de mise sous tension et des LEDs de Protection (Cf. LEDs de Protection ci-dessous), s'allume. Après quelques secondes, les LEDs de Protection passent du jaune au bleu pour indiquer que l'amplificateur est prêt à fonctionner. On peut aussi commuter le T955 entre Veille et Marche, et inversement, à l'aide de l'entrée d'asservissement 12 V située sur le panneau arrière. Lorsque le T955 est en mode Veille, la LED de Veille [Standby] est allumée en orange pour indiquer que l'amplificateur est en mode veille. Pour permettre à l'Asservissement 12 V de fonctionner, il est d'abord nécessaire de mettre le T955 sous tension à l'aide de l'Interrupteur de Marche/Arrêt [Power] situé sur la face parlante ; cet interrupteur doit ensuite rester dans la position Marche. Sur le module constituant la source de l'asservissement 12 V, commutez la sortie d'asservissement de celui-ci entre Marche et Arrêt. L'entrée d'Asservissement du T955 suivra alors l'état de la sortie d'asservissement 12 V du module source. Veillez à ce que le sélecteur Auto Asservissement [Auto Trigger] sur la panneau arrière soit en position MARCHE [ON] et que l'entrée d'asservissement 12 V soit correctement connectée.

2. LEDS DE PROTECTION

Les cinq LEDs de Protection s'allument en rouge pendant environ 3 secondes chaque fois que vous allumez l'amplificateur. Après quelques secondes, ces LEDs passent au bleu et l'amplificateur est prêt à fonctionner. Ces LEDs passent au rouge lorsque l'un ou plusieurs des cinq amplificateurs internes entre(nt) en mode de protection ; toutefois, les autres amplificateurs continuent à fonctionner, ce qui est indiqué par la couleur bleu de leurs LEDs, et il est probable que vous entendrez encore du son. Lorsque vous mettez l'amplificateur hors tension à partir de son mode de fonctionnement normal, en vous servant de l'interrupteur d'alimentation sur la face parlante, ou alors lorsque vous le mettez en mode Veille via la source d'asservissement 12 V située sur le panneau arrière, les LEDs de Protection s'allument en rouge puis s'éteignent progressivement en quelques secondes. FRANÇAIS

1. LED ALIMENTATION / VEILLE

[POWER / STANDBY] NOTA : Si vous constatez qu'une LED de Protection passe au rouge en fonctionnement, éteignez immédiatement l'amplificateur à l'aide de l'Interrupteur d'Alimentation sur la face parlante. Vérifiez que tous les câbles des haut-parleurs sont correctement branchés et qu'aucun des câbles n'est endommagé, ce qui provoquerait un court-circuit. Une autre cause possible est une accumulation excessive de chaleur à l'intérieur de l'amplificateur. Vérifiez que la ventilation est adéquate autour de l'amplificateur et qu'aucune de ses fentes d'aération (sur le dessus et sur le dessous) n'est bloquée. Lorsque l'amplificateur aura eu le temps de refroidir, il fonctionnera normalement à nouveau. Si l'une ou plusieurs des LEDs de Protection reste(nt) allumée(s) en rouge malgré les vérifications décrites ci-dessus, mettez l'amplificateur hors tension à l'aide de l'interrupteur d'Alimentation sur la face parlante et consultez votre revendeur NAD.

3. TÉMOINS D’ÉCRÊTAGE DOUX

Lorsque le circuit d’écrêtage doux du T955 est activé, les diodes électroluminescentes (LEDs) sur la face parlante s’allument.

Cordon secteur débranché ou Chaîne SOLUTION

PAS DE SON SUR UNE DES VOIES Vérifiez que le câble secteur est branché et que l’appareil est alimenté désalimentée

Haut-parleur mal branché ou endommagé.

Vérifiez les branchements et les haut-

Câble d’entrée débranché ou endommagé

Vérifiez les câbles et les branchements.

Aucun Mode de Sonorisation Enveloppante

Sélectionnez un Mode de Sonorisation

Testez la chaîne avec une source Stéréo ou

Vérifiez les haut-parleurs et les

Augmentez le volume sonore parleurs. PAS DE SON SUR LES VOIES DE sélectionné SONORISATION ENVELOPPANTE FRANÇAIS

Haut-parleurs mal branchés

Haut-parleur mal branché.

Vérifiez le haut-parleur et le branchement

Niveau de volume sonore central trop faible.

Augmentez le volume de la voie centrale

Haut-parleurs câblés en déphasé.

Vérifiez le branchement de tous les hautparleurs de la chaîne CARACTÉRISTIQUES

PUISSANCE MOYENNE DE SORTIE EN

EN CONTINU DANS 8 OHMS OU 4 OHMS

100 W (20,0 dBW) (Puissance minimum par voie, 20 Hz - 20 kHz, les cinq voies étant pilotées avec une distorsion inférieure ou égale à la valeur nominale) Distorsion Nominale 0,03 % (Distorsion harmonique totale 20 Hz - 20 kHz) Puissance d'Écrêtage 130 W (Puissance maximum continue par voie, les cinqvoies étant pilotées)

PUISSANCE DYNAMIQUE IHF

(Puissance maximum à court terme par voie) 8 ohms : 4 ohms : 2 ohms : Facteur d'amortissement > 150 W (22 dBW) > 250 W (24 dBW) > 330 W (25.2 dBW) > 250 (Référence 8 ohms à 50 Hz) Impédance de sortie Sensibilité d'entrée (sortie nominale sur 8 ohms) Gain de tension Réponse de fréquence, 20 Hz - 20 kHz Rapport Signal / Bruit avec pondération A

ENCOMBREMENT ET MASSE

Masse Nette Masse en condition d'expédition Encombrement (L x H x P) Dimensions nettes Encombrement* R = 20 kΩ C = 380 pF 1000 mV ±50 mV 29 dB ± 0.2 dB -3 dB à 3 Hz et 70 kHz > 102 dB réf. 1 W 21,8 kg (48 Ib) 25 kg (55,1 Ib)

17.2 x 6.1 x 15.2”(435 x 155 x 387 mm)

17.2 x 6.6 x 16.5”(435 x 169 x 419mm)

*L'encombrement comprend les pieds, le bouton de volume sonore, le bouton de mise sous tension et les bornes pour haut-parleurs supplémentaires. Les caractéristiques de ce matériel peuvent être modifiées sans préavis. Pour la documentation au dernier indice et les caractéristiques les plus récentes, veuillez vous connecter sur www.nadelectronics.com, où vous trouverez les dernières informations concernant votre T955.
