MANUAL DE USUARIO SS-21840 Sogo

EN Manual de instrucciones

1. Importante P. 3
2. Instrucciones de seguridad para el usuario P. 3
   I. Precauciones generales P. 3
   II. Instrucciones de instalación P. 5
3. Especificaciones técnicas P. 9
4. Descripción de las partes P. 9
5. Instrucciones de montaje P. 10
6. Instrucciones de uso P. 13
7. Limpieza y mantenimiento P. 15

INDEX

• Lea siempre atentamente el manual de instrucciones antes de utilizarlo.
• Este manual puede descargar garse de nuestra página web www.sogo.es
• Conserve este manual de instrucciones para futuras consultas.

INSTRUCCIONES DE SEGURIDAD PARA EL USUARIO

Precauciones generales:

• No utilice el aparato para fines distintos a los descritos en este manual.
• Este producto está destinado para uso en interiores, no industrial, no comercial y sólo para uso doméstico. No lo utilice al aire libre ni para ningún otro fin. El uso indebido o la manipulación incorrecta pueden causar problemas en el aparato y provocar lesiones al usuario.
• Aségúresé de que el voltaje indicado en la pla- ca de características coincide con el voltaje de red antes de enchufar el aparato.
• No utilice nunca accesorios no recomendados por el fabricante.
• El uso de accesorios no recomendados o vendidos por el fabricante del aparato puede provocar incendios, descargas eléctricas o lesiones personales.
• No útilice el aparato si el cable o el enchufe están dañados. En caso de que el cable esté dañado, sólo debe ser sustituido por el fabricante, su agente de servicio o personas simi-

larmente cualificadas para evitar Peligros.

- En caso de que el aparato no funcione correctamente o haya sufrido algún daño, llévelo al servicio técnico autorizado más cercano para que lo examinen, reparen o ajusten.

- En caso de problemas de hardware, no intente reparar el producto usted mismo. Las reparaciones sólo deben ser realizadas por técnicos cualificados.

- Apague el ventilador cuando no lo utilice y antes de desmontarlo o limpiarlo. Monte completamente el ventilador antes de volver a encenderlo.

- ADVERTENCIA: Para reducir el riesgo de lesiones personales, no doble los soportes de las aspas (también denominados “bridas”) durante el montaje o después de la instalación. No introduzca objetos en la trayectoria de las aspas.

- Para evitar lesiones personales o daños al ventilador y a otros objetos, tenga cuidado cuando trabaje alrededor del ventilador o lo limpie. No utilice agua ni detergente para limpiar el ventilador o sus aspas. Un paño seco para el polvo o un paño ligeramente humedecido serán adecuados para la mayor parte de la limpieza.

- El aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, a menos que hayan recibido supervisión o instrucciones.

- Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, si

han sido supervisadas o instruidas acerca del uso del aparato de forma segura y compren- den los peligros que conlleva.

• Los niños deben ser supervisados para asegurarse de que no juegan con el aparato.
• La limpieza y el mantenimiento no deben ser realizados por niños.
• Mantenga el aparato y su cable fuera del alcance de los niños menores de 8 años.
• No permita que los niños utilicen el aparato sin supervisión.

Instrucciones de instalación

Quite el fusible o desconecte el disyuntor para cortar la corriente antes de instalar el ventilador. Asegúrese de que todas las conexiones eléctricas cumplan con las leyes y reglamentos locales y los códigos eléctricos nacionales. Si no está familiarizado con la instalación eléctrica y el cableado, contrate a un electricista cualificado o consulte el manual de cableado.

1. Por su seguridad, todas las conexiones y desconexiones eléctricas deben ser realizadas por un electricista cualificado.
2. Cualquier acción que se realice para la co- nexión eléctrica del aparato debe llevarse a cabo después de asegurarse de que la alimentación general está desconectada, retirando el fusible correspondiente o desac- tivando el interruptor de protección para ase- gurar el aislamiento total de la alimentación.
3. Cuando decida dónde montar el ventilador,

asegúrese de que haya al menos 30 pulgadas (76 cm) de espacio entre el ventilador y cualquier pared u otro obstáculo con el que pudieran chocar las aspas del ventilador. Cuanto mayor sea esta distancia, más eficaz será el flujo de aire producido. Una vez montado el ventilador, asegúrese de que las aspas no estén a menos de 2,3 m (7,8 pies) del suelo.

1. El punto de anclaje del ventilador debe poder soportar un peso de al menos 45 kg (100 libras). Si se monta en una caja de empalmes del techo, asegúrese de que el ventilador está adecuadamente apoyado para evitar que se afloje o gire.
2. La conexión eléctrica del ventilador debe estar “conectada a tierra” (cable de tierra del ventilador conectado a la red de tierra de la instalación) para evitar derivaciones que puedan ser peligrosas para las personas.
3. No conecte la alimentación del ventilador a reguladores de intensidad, potenciómetros o interruptores de luz, ya que provocará el mal funcionamiento del ventilador y/o dañará el motor. El ventilador debe conectarse directamente a un circuito de instalación debida-mente protegido (interruptor magnetotérmico diferencial de tamaño adecuado al consumo y especificaciones técnicas del ventilador). Utilice únicamente el mando del ventilador para encenderlo o pararlo.
4. Se recomienda no utilizar este tipo de ventiladores junto con instalaciones de gas simultáneamente en la misma estancia.
5. El ventilador no debe estar en movimiento y

debe haberse detenido por completo antes de cambiar su sentido de giro. Esto evitará daños en su motor y en la unidad de control, en su caso.

1. No introduzca nada que pueda golpear las aspas del ventilador en su recorrido mientras esté en movimiento, ya que esto puede causar daños a las personas, puede dañar las aspas y puede desequilibrar la unidad, provocando vibraciones y bamboleos.

2. Después de instalar el ventilador, asegúrese de que todas las fijaciones están bien sujetas y apretadas para evitar ruidos causados por elementos sueltos.

3. 'Debido al movimiento del ventilador, algunas fijaciones pueden aflojarse. Compruebe todas las fijaciones como mínimo dos veces al año para asegurarse de que están suficientemente apretadas. En caso necesario, deben reapretarse.

4. La carcasá del motor puede limpiarse con un cepillo suave o un paño sin pelusas para evitar rayar la superficie. Limpie las cuchillas con un paño sin pelusa. Importante: Desconecte la alimentación principal antes de iniciar cualquier operación de mantenimiento. No limpie los ventiladores con agua o un paño húmedo.

5. ADVERTENCIA: Si se observa un movimiento oscilatorio inusual, deje de utilizar inmediatamente el ventilador de techo y póngase en contacto con el fabricante, su agente de servicio o personas debidamente cualificadas.

6. Que la sustitución de las piezas del dispositivo del sistema de suspensión de seguridad sea realizada por el fabricante, su agente de servicio o personas debidamente cualificadas.

7. En el caso de los aparatos fijos que no dispongan de medios de desconexión de la red de alimentación con separación de contactos en todos los polos que garanticen la desconexión total en la categoría de sobretensión III, las instrucciones indican que los medios de desconexión deben incorporarse en el cableado fijo de conformidad con las normas de cableado.
8. Los medios de fijación al techo, como ganchos u otros dispositivos, deberán estar fijados con una resistencia suficiente para soportar 4 veces el peso del ventilador de techo.
9. Que el montaje del sistema de suspensión sea realizado por el fabricante, su agente de servicio o personas debidamente cualificadas;

Nota: No se garantiza que las importantes advertencias e instrucciones indicadas en este manual cubran todas las posibles condiciones y situaciones que puedan darse. Debe entenderse que el sentido común, la precaución y el cuidado son factores que no pueden incluirse en todos los productos. Estos factores pueden y deben ser proporcionados únicamente por el usuario que mantiene y disfruta de este ventilador.

3. ESPECIFICACIONES TÉCNICAS

Voltaje Potencia Frecuencia
220-240V 32W 50-60Hz

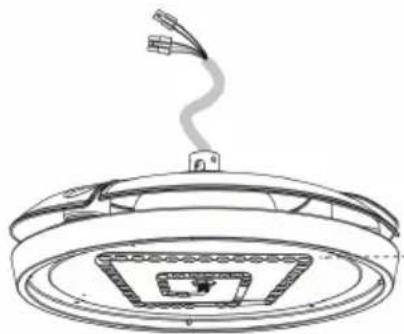

4. DESCRIPCIÓN DE LAS PARTES

4. Cubierta de acoplamiento

1. Varilla de bajada


7. Mando a distancia ( pilas no incluidas)

9. Embalaje de tornillos 10. Manual de instalación

8. Kit de equilibrado de las cuchillas

1. Montaje básico del ventilador

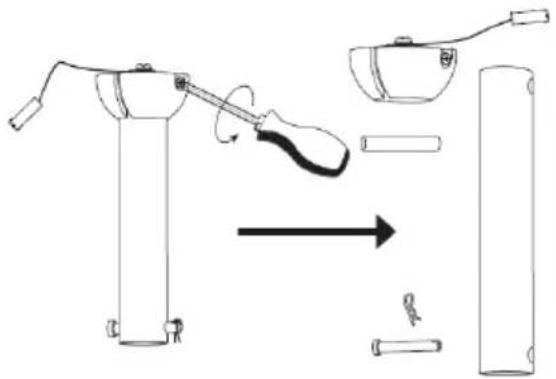

(1) Desmontar la varilla inferior

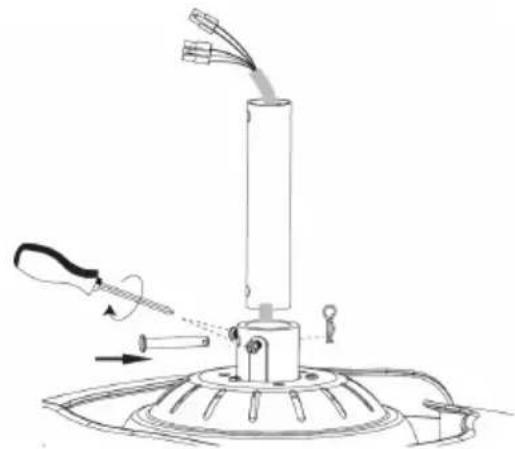

(3) Pasa todos los cables por la varilla inferior del motor. Fije la varilla inferior al acoplamiento con la ayuda de un perno y luego inserte el pasador de horquilla. Apriete los 2 tornillos del acoplamiento.

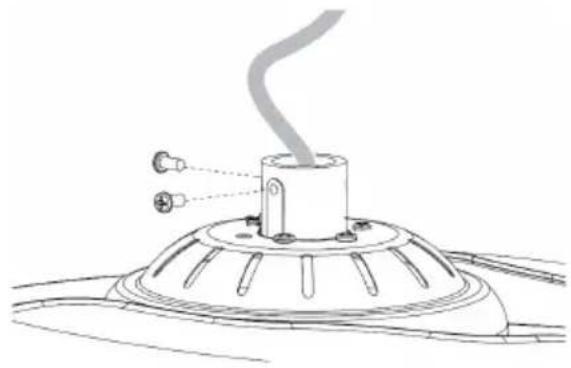

(2) Desatornille los 2 tornillos del acoplamiento

(4) Instale la cubierta del acoplamiento y el tejadillo, la bola colgante. Inserte el pasador de fijación, empuje la bola colgante hacia arriba y fíjela con tornillos.

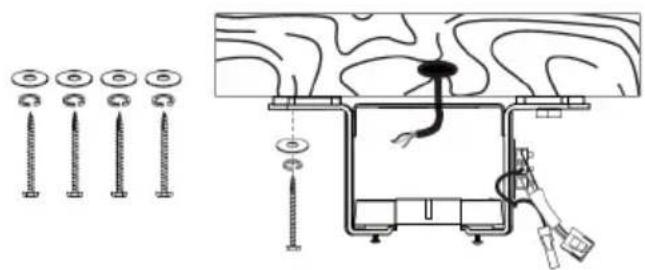

2. Instalación del soporte

(1) Desconecte el suministro eléctrico del ventilador en la caja del disyuntor y en el interruptor de pared.

Nota: Si no se desconecta la fuente de alimentación, antes de la instalación, pueden producirse lesiones graves o la muerte.

OFF

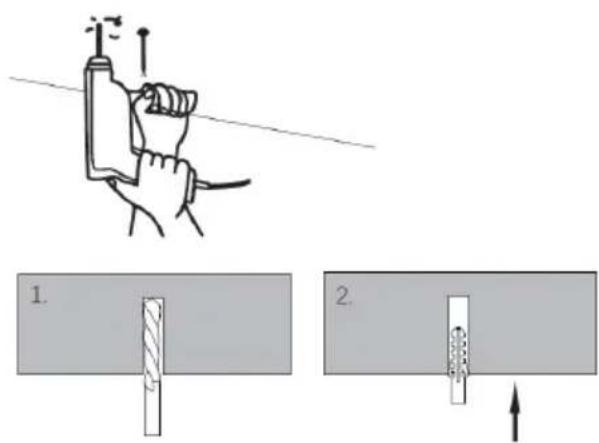

(2) Si el techo es de cemento, taladre el orificio de instalación en el lugar de instalación.

B. Techo de madera maciza

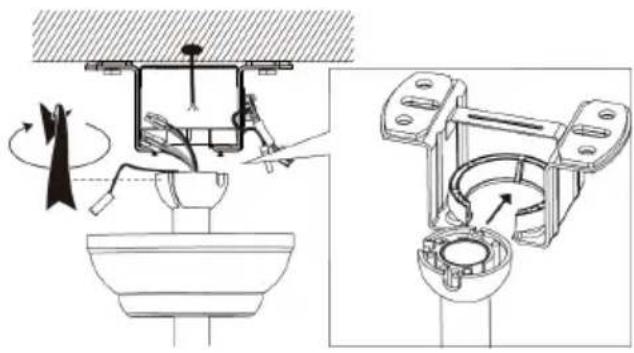

(3) Encaje el ventilador montado en el soporte instalado.

(4) Coloque el receptor en el soporte y disponga los cables.

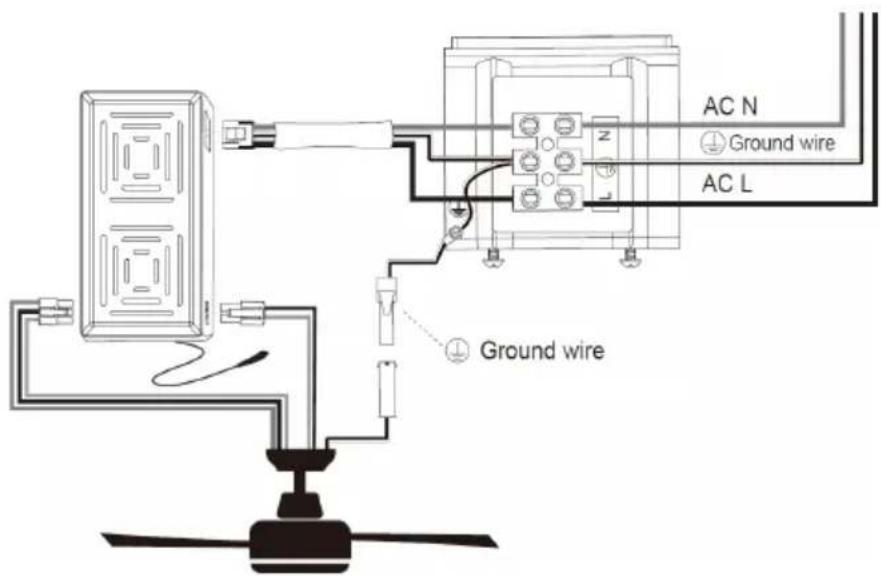

(1) Realice la conexión de los cables de acuerdo con el diagrama de cableado suministrado.

(2) Gire la cubierta en el sentido de las agujas del reloj hasta que las cabezas de los tornillos encajen completamente en las ranuras de las llaves. Apriete los tornillos. Tenga cuidado de no dañar ni cortar el cableado. Inserte el anillo decorativo en el dosel.

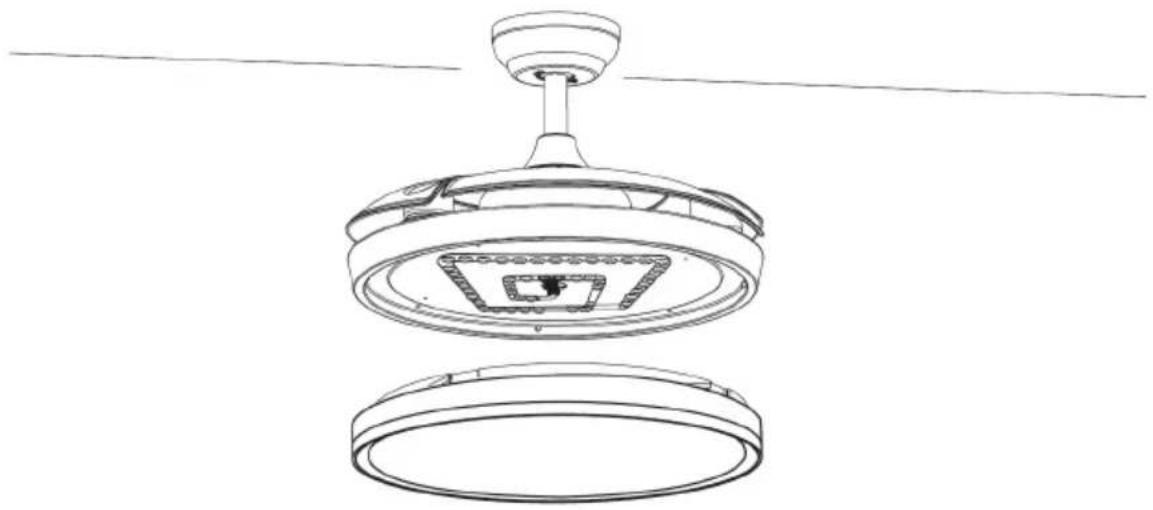

4. Instalación del kit de luces

(1) Inserte la cubierta de la luz.

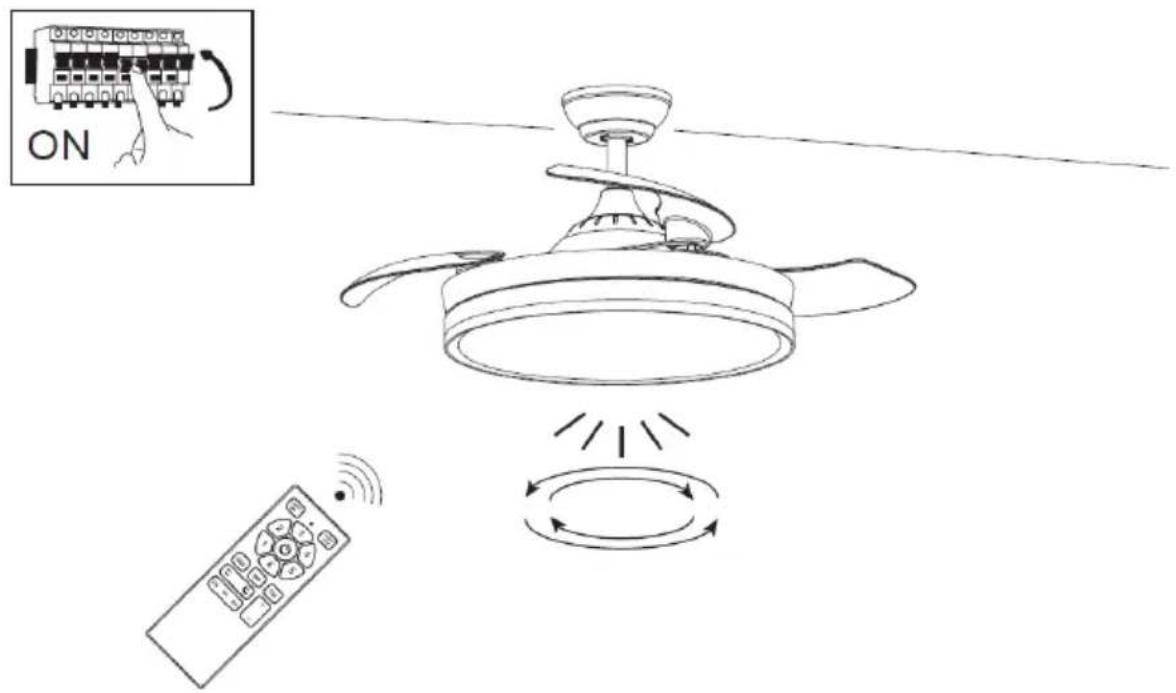

1. Prueba de funcionamiento del interruptor del ventilador y del mando a distancia.

ON

Nota: este ventilador no funciona sin montar todas las aspas. Si el ventilador se enciende sin instalar las aspas, el receptor detectará que la velocidad del ventilador es demasiado rápida y el ventilador se detendrá automáticamente.

6. INSTRUCCIONES DE USO

Proceso de conexión del mando a distancia y el receptor:

1. Inserte las pilas en el mando a distancia.
2. Encienda el ventilador. En los 10 segundos siguientes, pulse y mantenga pulsados los botones "1" y "2" durante unos 3 segundos.

Nota: Este proceso es necesario para completar el proceso de conexión entre el mando a distancia y el receptor.

1. Una vez que el receptor detecte la frecuencia del mando a distancia, el receptor emitirá dos pitidos y el proceso de conexión se habrá completado y el ventilador estará listo para su uso.

Nota: El mando a distancia ya ha sido emparejado con el receptor en el momento de la producción, pero aun así si encuentra que el ventilador no responde al dispositivo de control remoto, entonces siga repitiendo el proceso de conexión.

LIGHT ON 3 2 4 1 5 6 WW NW CW + - 1H 3H 6H

INSTALACIÓN DEL SOPORTE DEL MANDO A DISTANCIA

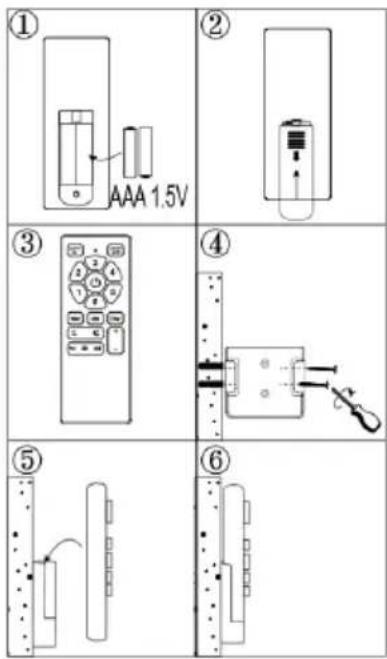

① AAA 1.5V ② ③ ④ ⑤ ⑥

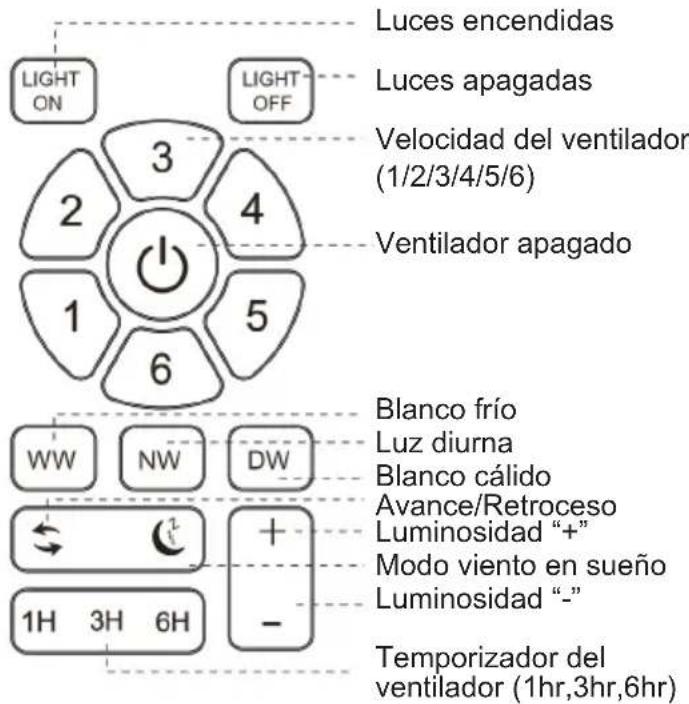

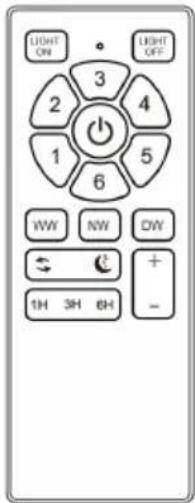

FUNCIÓN MANDO A DISTANCIA

Luces encendidas Luces apagadas Velocidad del ventilador (1/2/3/4/5/6) Ventilador apagado Blanco frío Luz diurna Blanco cálido Avance/Retroceso Luminosidad “+” Modo viento en sueño Luminosidad “-” Temporizador del ventilador (1hr,3hr,6hr)

FUNCIÓN DE LUZ

Esta unidad funciona con el sistema de función de luz CCT, que nos permite elegir el tipo de luz según nuestras necesidades.

Hay 3 colores de tipo de luz en esta función.

1. WW: Luz blanca fría
2. NW: Luz de día o luz normal
3. DW: Luz blanca cálida

Para elegir el tipo de luz pulse el botón correspondiente y seleccione la luz según su necesidad y deseo.

FUNCIÓN DE MEMORIA DE LUZ

Este ventilador tiene función de memoria del color de la luz y, en esta función, el ventilador funciona con el mismo color de luz después de encender el ventilador de nuevo. Para memorizar el color de la luz, encienda la luz y manténgala encendida durante 3-5 segundos, apague el ventilador y espere al menos 10 segundos antes de volver a encenderlo.

MODOS DE FUNCIONAMIENTO DEL VENTILADOR

Este ventilador funciona con 2 modos de trabajo:

Modo de viento normal: En este modo de viento normal el ventilador funciona normalmente y con 6 velocidades.

Modo viento en Sueño: En este modo el ventilador funciona a una velocidad más baja en comparación con su configuración normal. Esta velocidad reducida genera menos ruido y lo hace adecuado para su uso durante las horas de sueño o tranquilidad.

FUNCIÓN REVERSIBLE

El ventilador reversible es un tipo de ventilador que tiene la capacidad de cambiar la dirección del flujo de aire. Esto significa que puede empujar el aire hacia delante o tirar de él hacia atrás, dependiendo del modo de funcionamiento deseado. A continuación, se explica el mecanismo de la función reversible.

1. Modo de avance: En este modo, el ventilador funciona como un ventilador tradicional, empujando el aire hacia delante. Este es el modo que utilizamos cuando hace calor para hacer circular el aire y crear un efecto refrescante. Las aspas del ventilador giran en una dirección específica, normalmente en sentido contrario a las agujas del reloj, para empujar el aire hacia delante.
2. Modo inverso: En el modo inverso, el ventilador invierte la dirección del flujo de aire, empujando el aire hacia atrás. Este modo se utiliza a menudo cuando hace frío para ayudar a distribuir el aire caliente de forma más uniforme por la habitación. Las aspas del ventilador giran en sentido contrario, normalmente en el sentido de las agujas del reloj, para hacer retroceder el aire.

La capacidad de cambiar entre los modos de avance y retroceso hace que los ventiladores reversibles sean versátiles y adecuados para su uso en diversas estaciones y condiciones climáticas. Permiten controlar mejor el flujo de aire y la regulación de la temperatura dentro de un espacio. Estos modos suelen encontrarse en ventiladores de techo, ventiladores de ventana y algunos ventiladores portátiles, ofreciendo flexibilidad y comodidad a los usuarios.

KIT DE EQUILIBRADO DINÁMICO DE ASPAS

Cómo rectificar estos problemas:

1. Asegúrese de que todas las aspas están firmemente sujetas a los soportes de las aspas.
2. Asegúrese de que todas las aspas están firmemente sujetas al cuerpo del ventilador y que el paso de las aspas es el mismo.
3. Desde la parte inferior del ventilador, inspeccione visualmente las aspas y asegúrese de que ninguna de ellas esté doblada o desalineada. Si observa que un aspa no está en la posición o el paso correctos, doble suavemente el soporte del aspa hasta la posición correcta.
4. Si el ventilador sigue inestable, debe comprobarse el seguimiento de las aspas utilizando una cinta métrica, mida la distancia desde el borde de ataque de la aspa hasta el techo. Asegúrese de que es la misma para todas las aspas y, si es necesario, haga pequeños ajustes doblando suavemente la aspa.

Si siguiendo todos los pasos anteriores su ventilador sigue inestable, deberá utilizar el kit de equilibrado dinámico de aspas.

• Encienda el ventilador y ajustelo a la máxima velocidad.
• Apague el ventilador, seleccione un aspa y coloque la pinza de equilibrado en ella, a medio camino entre la punta del aspa y el extremo del aspa.
• Encienda el ventilador y observe si el bamboleo ha mejorado.
• Repita este paso en todas las aspas y anote cuál de ellas ha mejorado más.
• Vuelva a colocar la pinza en este aspa y muévase hacia arriba y hacia abajo en la longitud del aspa hasta que haya encontrado un punto que reduzca el bamboleo.
• Instale un contrapeso en este punto, asegurándose de colocar el contrapeso en la cara superior de la hoja a lo largo de la línea central. Es posible que tenga que utilizar un cuchillo afilado para separar los pesos.
• Encienda el ventilador y compruebe que está estable y funciona correctamente.

PRECAUCIÓN: Manténgase alejado de las aspas en movimiento. Si por alguna razón el clip no está bien fijado a las aspas, apague el ventilador inmediatamente. Esto podría causar lesiones.

7. LIMPIEZA Y MANTENIMIENTO

Limpieza:

1. Antes de limpiar, apague la unidad, corte el suministro eléctrico del tomacorriente y espere a que la unidad se enfríe.
2. Para limpiar la unidad, use un paño suave para limpiar el polvo.
3. No intente abrir la unidad sin un electricista autorizado. Si se instala incorrectamente, la unidad puede ser peligrosa.
4. Limpie la unidad al menos una vez al año.

Mantenimiento:

1. Haga que un electricista autorizado repare su producto
2. Este producto eléctrico cumple con los requisitos de seguridad aplicables. Las reparaciones solo deben ser realizadas por electricistas autorizados utilizando repuestos originales, de lo contrario puede suponer un peligro considerable para el usuario.
3. Póngase en contacto con la tienda en la que compró el producto para obtener servicios posventa, si corresponde.

SOLUCIÓN DE PROBLEMAS

El ventilador no funciona	1. Compruebe todos los fusibles o disyuntores, si algo interrumpe el suministro eléctrico al ventilador.2. Desconecte la alimentación eléctrica y compruebe todas las conexiones de cables al ventilador y en la carcasa del interruptor. Debe ser realizado por un electricista.
El ventilador gira pero el caudal de aire es insuficiente	1. Es posible que el ventilador esté funcionando al revés, por lo que el aire va hacia arriba.2. En la habitación puede haber objetos que obstruyan el flujo de aire.3. El ventilador puede ser demasiado pequeño para el tamaño de la habitación.
El ventilador hace ruido	1. Asegúrese de que los tornillos que sujetan el brazo de aspas al motor están bien apretados y de que se han utilizado las arandelas de seguridad previstas a tal efecto.2. Baje la cubierta superior para asegurar una separación del techo de no menos de 3mm para reducir el ruido.3. Compruebe si alguna de las aspas está agrietada. En caso afirmativo, sustitúyalas todas.4. Si es la primera vez que se utiliza, deje el ventilador encendido durante al menos 8 horas. Si el ruido mecánico continúa después de este período, póngase en contacto con un electricista certificado.

Equilibrado - Problemas de bamboleo durante el funcionamiento del ventilador

Si el cuerpo del ventilador se tambalea durante su funcionamiento, esto no es un signo de mal funcionamiento (incluso si se tambalea unos centímetros). Para reducir el bamboleo, puede apagar el ventilador y:

1. Compruebe que todas las aspas están bien sujetas apretando sus tornillos.

2. Compruebe la distancia entre cada aspa y el techo. Las mediciones hasta el techo pueden como se muestra en el siguiente diagrama. Si existen variaciones y ya ha apretado correctamente apretado correctamente los tornillos, compruebe que todas las lamas tienen la misma forma. Si alguna de ellas tiene una forma visiblemente diferente, puede estar provocando un desequilibrio durante el funcionamiento del ventilador. Si ha realizado los pasos anteriores y el tambaleo no se ha resuelto, debe aplicar equilibrado dinámico con el kit suministrado, tal y como se explica a continuación:

3. Gire el ventilador a la velocidad más alta para generar la máxima cantidad de oscilación.

4. Apague el ventilador. 3. Elija una posición aleatoria de la placa del estante de la hoja (véase la imagen) y coloque el contrapeso.

5. Encienda el ventilador y compruebe si la oscilación ha mejorado o empeorado. Ciérrelo de nuevo, si la oscilación no mejora, ajuste la posición del contrapeso. Repita este proceso y determine la mejor posición para reducir el balanceo.

6. Retire la cinta adhesiva de doble cara del bloque de pesaje y péguelo en la posición final.

DECLARACIÓN DE CONFORMIDAD

Este dispositivo cumple con la directiva de baja tensión 2014/35/CE.

La directiva de Compatibilidad Electromagnética 2014/30/UE.

La directiva 2015/863 UE sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos.

La directiva 2009/125/CE en los requisitos de diseño ecológico aplicables a los productos relacionados con la energía.

Este símbolo en el producto o en el embalaje indica que este producto no se puede desechar como basura normal o residuos domésticos. Todos los equipos eléctricos, electrónicos y unidades que funcionan con baterías deben reciclarse de manera adecuada y de acuerdo con las leyes municipales locales. Puede reciclarlos llevándolos a un centro de eliminación autorizado por el gobierno o a contenedores especializados que puede encontrar en cualquier gran supermercado cercano, tiendas de productos electrónicos o electrodomésticos o centros comerciales que tengan este tipo de instalaciones disponibles.

Diseñado por: SOGO basada en las normas de calidad europeas

Importado por: Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2 46002 Valencia, España

Producto fabricado en CHINA. Servicio postventa: www.sogosat.com [e-mail] / 0034 902 222 161
