MANUAL DE USUARIO Zoomi 3 i-Size COSATTO

P3: Assento P9: Forro de assento

P4: Braço ISOFIX P10: Suporte para bebidas

S3: Suporte para bebidas S8: Almofada de peito (Conjunto)

Suporte para bebidas

Localização

1- Instalação:

Importante: Conserve estas instrucciones para futura referencia.

Información de seguridad importante.

El manual de instrucciones debe guardarse de forma segura junto al sistema de retención infantil durante su vida útil:

Hay un compartimento en el lateral del asiento de coche para niños para guardar el manual de instrucciones.

Se recomienda comprobar que el sistema de retención infantil sea compatible con el vehículo en el que se pretende usar en el momento de la compra.

Consulte la lista de vehículos, la aplicación de comprobación de ajustes (http://cosat.to/fitchecker) o la sección de la lista de vehículos en el sitio web (http://cosat.to/zoomi3isizevl).

Las posiciones de la silla en otros vehículos también pueden ser aptas para alojar el sistema de retención infantil. En caso de dudas, consulte a Cosatto o al distribuidor.

Peso y altura del niño:

• Si se usa como sistema de retención infantil en el sentido de la marcha, la silla de auto es adecuada a partir de los 15 meses, altura entre 76 y 105 cm, hasta un peso máximo de 20 kg.
• IMPORTANTE: NO UTILICE EL ASIENTO PARA COCHES ORIENTADO HACIA DELANTE HASTA QUE EL NIÑO SUPERE LOS 15 MESES.
• En el modo alzado, el asiento para el automóvil es adecuado para una altura de entre 100 y 150 cm.

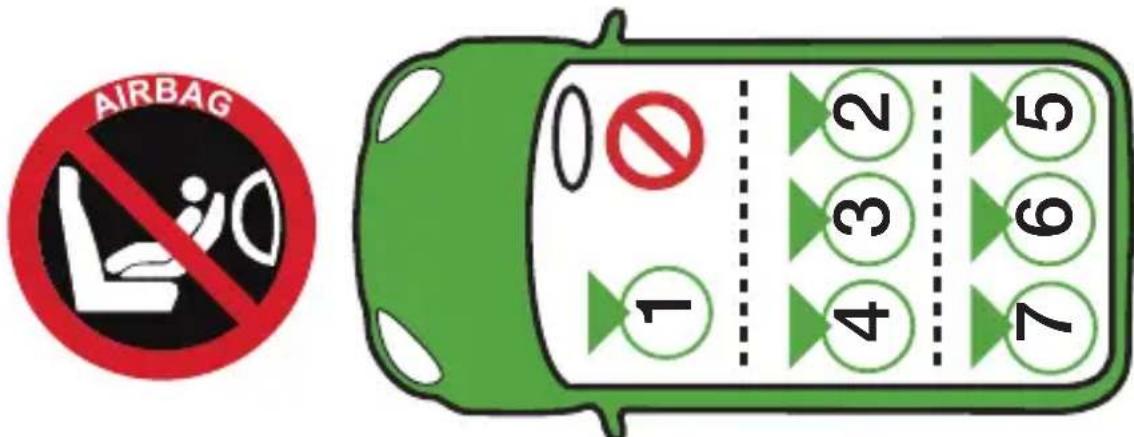

Ubicación:

• Consulte la lista de vehículos para saber en qué parte de su vehículo podrá instalar la base del asiento de niños para coche.
• No use nunca este asiento de niños para coches en un asiento de pasajeros que esté equipado con un airbag activado. Para obtener información acerca de cómo desactivar el airbag, consulte el manual del usuario de su vehículo.
• Si el respaldo del asiento del vehículo tiene función de reclinación, coloque dicho asiento en la posición más vertical al usar el sistema de retención infantil.
• NO use el asiento de niños para coches en su hogar, ya que no ha sido diseñado para ello y, por lo tanto, solo deberá usarse en el interior de su coche.

AIRBAG 0 1 2 3 4 5 6 7

Seguridad. Le rogamos que lea atentamente lo siguiente:

- NÚNCA use este sistema de retención infantil con el lateral orientado al asiento del vehículo.

- Cualquier objeto rígido y piezas de plástico del sistema de retención infantil deben ubicarse o instalarse de forma que no puedan, durante el uso cotidiano del vehículo, quedar atrapados al moverse un asiento o en la puerta del vehículo.

- Si se usan otros puntos de apoyo de carga distintos a los descritos en las instrucciones, puede reducirse de modo significativo el factor de protección del sistema de retención infantil.

- Asegure SIEMPRE a su hijo a este asiento de niños para coches utilizando el arnés de seguridad.

- Asegúrese de que el niño esté SIEMPRE bajo la supervisión de un adulto.

- NO intente desmontar, modificar ni añadir partes ni piezas a este sistema de retención infantil, ni tampoco cambiar el modo en que se utilizan y han sido fabricados los cinturones de seguridad de su vehículo.

- Después de un accidente, el sistema de retención infantil y los cinturones de seguridad del vehículo deberán reempla zarse. Aunque no hayan sufrido ningún tipo de daño aparente, es muy posible que no gocen del mismo nivel de protección que antes poseían.

- No coloque objetos como una toalla o un cojín bajo el sistema de retención infantil, ya que podría afectar a su rendimiento en caso de accidente.

- Cualquier cinturón de seguridad que sujete el sistema de retención infantil al vehículo deberá estar bien conectado y no podrá estar retorcido.

- Asegúrese siempre de que el arnés del asiento de niños para coches y el cinturón de seguridad del vehículo estén correctamente tensados a fin de garantizar la máxima protección del niño.

- Evite que el arnés/cinturón de seguridad de su vehículo puedan quedar atrapados entre las puertas del coche o bien que rocen continuamente contra piezas afiladas del asiento o del cuerpo.

- Si el arnés/los cinturones de seguridad de su vehículo sufrieran cortes o se agrietaran, reemplácelos inmediatamente antes de viajar.

- No utilice nunca recambios que no hayan recibido la autorización de Cosatto.

- Cosatto aconseja no vender ni comprar de segunda mano un sistema de retención infantil. Muchos sistemas de retención infantil adquiridos de esta manera han demostrado ser peligrosos.

- NOTA: El sistema de retención infantil puede marcar la tapicería de los asientos del vehículo. Cosatto no será responsable de daños o marcas causados a la tapicería de los asientos.

- Solo se garantiza la seguridad si el sistema de retención infantil se coloca como indican estas instrucciones.

- Mantenga seguro el equipaje u otros objetos que puedan causar daños al ocupante del sistema de retención infantil en caso de colisión.

- No cumplir con las instrucciones aquí detalladas sería peligroso, por lo que la garantía quedará automáticamente anulada y Cosatto se eximirá de cualquier responsabilidad.

- La hebilla ha sido diseñada para poderse desabrochar con rapidez en caso de emergencia. NO HA SIDO FABRICADA A PRUEBA DE NIÑOS. Los niños más curiosos pueden aprender a desabrochar la hebilla. Por ese motivo, será de suma importancia que explique a su hijo que jamás deberá jugar ni con la hebilla del arnés ni con ninguna otra pieza del asiento de niños para coches.

- Es importante que el arnés del regazo se coloque en posición baja de modo que la pelvis del niño quede bien sujeta.

• No use nunca el asiento de niños para coches sin la funda de tejido del asiento, ya que la funda de tejido contribuye de forma activa al rendimiento integral del asiento. La funda de tejido no deberá cambiarse por ninguna otra funda que Cosatto no haya recomendado.
• Cubra el asiento de niños para coches, si este tuviese que quedar expuesto a la luz directa del sol durante un largo período de tiempo, ya que la superficie de la base del asiento de niños para coches podría alcanzar una temperatura extremadamente alta. Compruebe la superficie del asiento de niños para coches antes de colocar al niño en el asiento.

Aviso:

Cuidado y mantenimiento:

• El sistema de retención infantil se ha diseñado para satisfacer normas de seguridad y, con un uso y mantenimiento correctos, ofrecerá un rendimiento excelente durante muchos años.
• Guarde el sistema de retención infantil en un lugar seco y seguro.
• Guardar un sistema de retención infantil húmedo fomentará el crecimiento de moho, así que, tras exponerlo a condiciones húmedas, séquelo con un paño suave y déjelo secar completamente antes de guardarlo.
• No permita que el sistema de retención infantil quede expuesto a los rayos del sol durante períodos prolongados, ya que ello podría causar la decoloración del tejido.
• Inspeccione el sistema de retención infantil con regularidad y, en caso de detectar signos de daños, deje de utilizar el producto.
• Cuando limpie el sistema de retención infantil, NO lo desmonte ni intente desmontarlo. Hacerlo será innecesario y peligroso.
• Las piezas y partes de plástico y de metal deberán limpiarse con una esponja suave, agua tibia y un detergente de dureza mínima.
• Lea la etiqueta de lavado y cuidados para consultar las instrucciones de limpieza del producto.
• Retire la inserción de la funda/el forro del asiento antes de lavarlo.
• Retire todos los materiales de embalaje y protección del producto antes de usarlo.

Clave de lenguaje visual:

	Consulte la advertencia XX		Repetición de la acción (cuántas veces)		Pulsar y mantener pulsado
	Acción correcta		Flecha de acción general		Comprobar
	Acción incorrecta		Bloquear		Ir al paso XX
	Sonidos		Desbloquear		Repetir en el otro lado

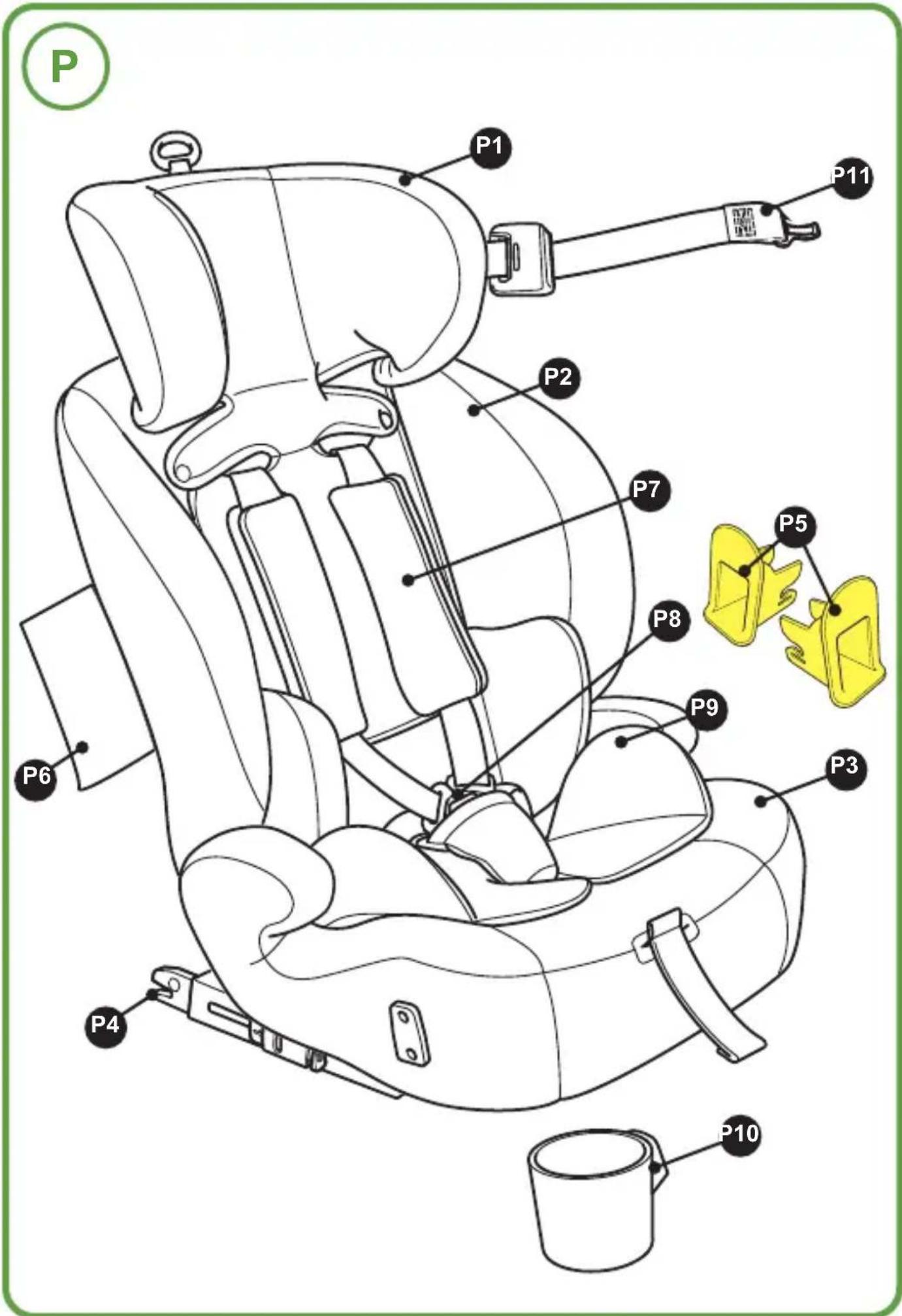

Lista de piezas:

Consulte los diagramas:

P1: Reposacabezas P7: Arnés

P2: Respaldo P8: Hebilla

P3: Asiento P9: Forro del asiento

P4: Brazo ISOFIX P10: Portabebidas

P5: Guía ISOFIX (x2) P11: Cinturón Top-Tether

P6: Compartimiento de almacenamiento

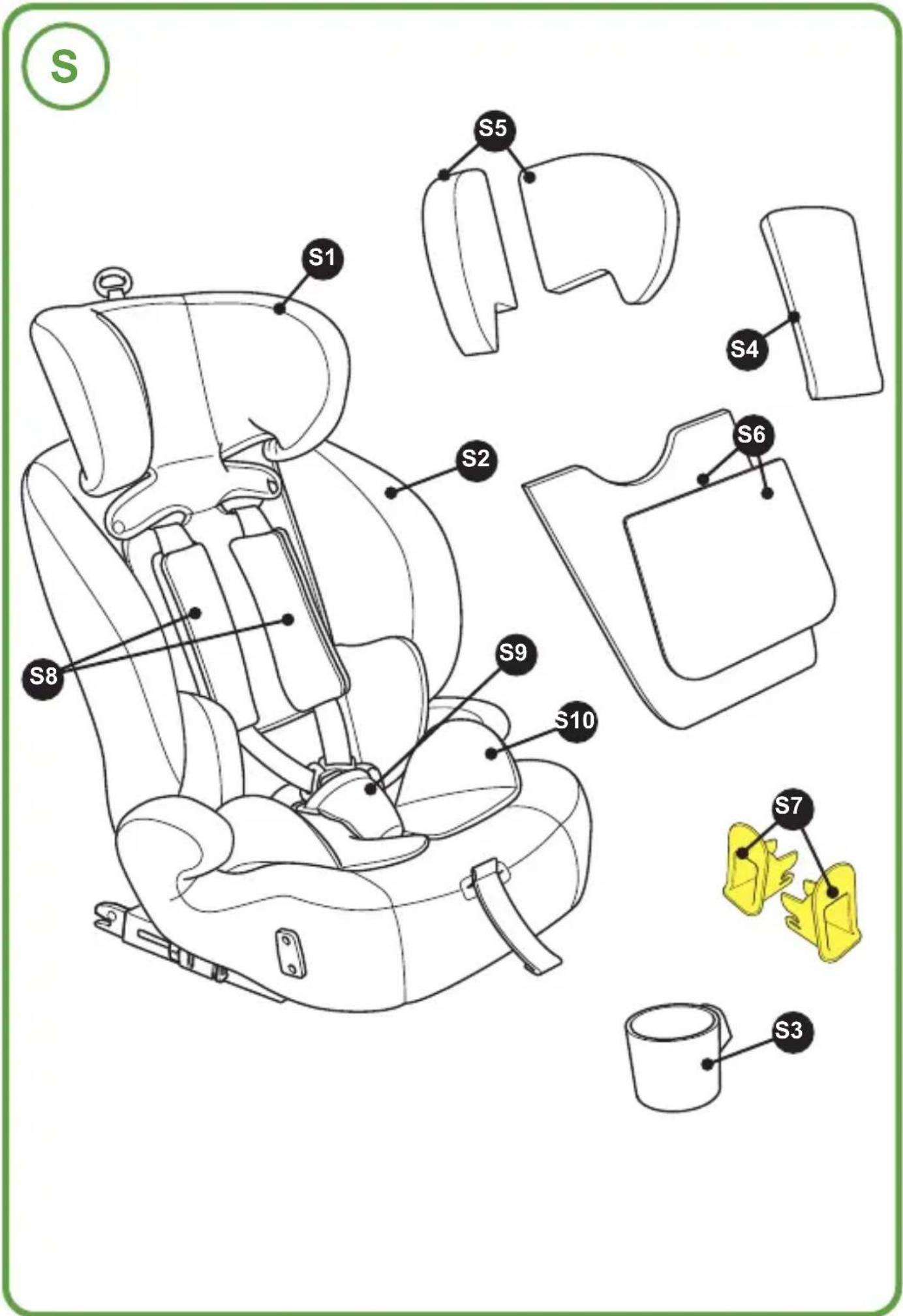

Recambios:

Disponemos de todos los recambios listados a continuación para su producto. Para los clientes del Reino Unido e Irlanda, por favor realicen sus pedidos a través de nuestros sitio Web: http://www.cosatto.com/service-centre/spares

Para los clientes de fuera del Reino Unido e Irlanda, en http://www.cosatto.com/stockists encontrarán los datos de contacto de sus distribuidores locales.

Si necesita asistencia adicional, por favor póngase en contacto con nosotros en [e-mail]

S1: Funda de tela del reposacabezas S6: Acolchado del respaldo (Juego)

S2: Funda de tela de la base S7: Guía ISOFIX (Juego)

S3: Portabebidas S8: Almohadilla de pecho (Juego)

S4: Acolchado central del reposacabezas S9: Almohadilla para la entrepierna

S5: Acolchado lateral del reposacabezas (Juego) S10: Forro del asiento

Información de ajuste y funcionamiento:

Consulte los diagramas de instrucciones:

[NO TEXT]

Portabebidas 1-

Encaje:

Para la extracción, realice el procedimiento contrario.

Ubicación 2-

IMPORTANTE: No use nunca la silla infantil en un asiento del vehículo que esté equipado con un airbag activado. Para obtener información acerca de cómo desactivar el airbag, consulte el manual del usuario de su vehículo.

ADVERTENCIA: La silla infantil solo puede instalarse en el sentido de la marcha utilizando un cinturón de seguridad de tres puntos de anclaje en los asientos delanteros o traseros del vehículo.

Brazo ISOFIX

3- Ubicación:

Los dos puntos de anclaje bajo ISOFIX suelen estar situados entre la base y el respaldo del asiento del vehículo (a). Algunos vehículos tienen un indicador ISOFIX cerca de los puntos de anclaje bajo ISOFIX (b).

4- Ajuste de las guías ISOFIX (Opcional):

Las guías ISOFIX pueden ayudar a identificar los puntos de anclaje ISOFIX del vehículo y facilitar la instalación. También pueden ayudar a proteger el asiento de su vehículo.

5- Encaje:

Pulse y mantenga los botones de ajuste del brazo ISOFIX y extien da los brazos por completo (a).

Acople los brazos ISOFIX (b) y asegúrese de que los indicadores de seguridad del brazo ISOFIX estén de color verde (c).

Empuje la base hacia atrás hasta que quede apoyada firmemente contra el respaldo del asiento del vehículo (d).

Para la extracción, realice el procedimiento contrario.

Cinturón Top-Tether

6- Ubicación:

El punto de anclaje del cinturón ISOFIX Top-Tether está situado en la parte superior del asiento (sedán) (a), en el respaldo del asiento (b), en el suelo del vehículo (c) o en el techo del vehículo (d). En caso de duda, consulte el manual del vehículo.

Encaje:

7- Desabroche el cinturón Top-Tether (a) y páselo sobre el asiento del vehículo (b).

8- Es posible que haya que alargar el cinturón Top-Tether para que pueda alcanzar el punto de anclaje ISOFIX. Para alargar el cinturón Top-Tether, apriete la pieza de ajuste (a) y tire del cinturón (b).

En vehículos de tres y cinco puertas y familiares, retire la bandeja del maletero (consulte el manual del vehículo para saber cómo hacerlo).

Pase el cinturón Top-Tether bajo el reposacabezas del vehículo (c). Retire el reposacabezas si interfiere con el cinturón (consulte el manual del vehículo para saber cómo hacerlo).

Conecte el enganche del cinturón ISOFIX Top-Tether (d y e) al punto (f, g, h or i).

9- Tire del cinturón Top-Tether (a) hasta que el indicador de tensión esté verde (b). El cinturón estará entonces correctamente tensado.

Para la extracción, realice el procedimiento contrario.

Asiento de niños para coches

Encaje:

10- Coloque el sistema de retención infantil (sillita) en el asiento del vehículo mirando hacia delante.

Enganche los brazos ISOFIX a los puntos de anclaje (consulte los pasos 5) (a).

Conecte el enganche del cinturón ISOFIX Top-Tether (d y e) al punto de anclaje (consulte los pasos 7 -9) (b).

Reposacabezas

11- Ajuste:

12- Posición correcta del reposacabezas:

Arnés

13- Aflojamiento:

NOTA: Tire solo de las correas del arnés.

14- Apriete:

15- ATENCIÓN: El arnés deberá estar razonablemente ceñido. Deberá retener al niño pero no hacerle sentirse incómodo. Asegúrese de que las correas no estén giradas ni retorcidas mientras el niño esté sentado en el asiento.

16- Apertura:

17- Cierre:

Colocación segura del niño en la sillita:

18- Abra el arnés (consulte el paso 16)(a). Eleve el reposacabezas (consulte el paso 11)(b).

19- Coloque al niño en la sillita. Cierre el arnés (consulte el paso 17)(a). Ajuste el reposacabezas (consulte el paso 11)(b). Apriete el arnés (consulte el paso 14)(c).

Asiento de niños para coches

Conversión al modo de asiento elevador (100-150 cm):

20- Afloje el arnés y ábralo (a).

Retire la almohadilla de la entrepierna y el forro del asiento (b). Suba el reposacabezas a su posición más alta (c, consulte el paso 10). Conecte la correa de fijación superior a la parte trasera del asiento del vehículo (d).

21- Desabroche los corchetes y levante la lengüeta de la funda del reposacabezas (a).

Desabroche los corchetes y abra la solapa de la funda del respaldo (b). Guarde la hebilla en el compartimento de almacenamiento de la hebilla (c).

22- Guarde el arnés detrás de la funda de tela del respaldo (a).

Guarde el clip del arnés en la ranura para el clip del arnés (b). Vuelva a colocar la solapa de la funda de tela del respaldo, la funda de tela del asiento y la lengüeta de la funda de tela del reposacabezas (c). La hebilla debe guardarse a baja altura en el compartimento de almacenamiento.

Solo con los brazos ISOFIX

23- Encaje:

Coloque el sistema de retención infantil (sillita) en el asiento del vehículo mirando hacia delante (a).

Enganche los brazos ISOFIX a los puntos de anclaje (consulte los pasos 5) (b).

Asegure a su hijo con el cinturón de seguridad del vehículo (consulte el paso 24 - 25) (c).

Para la extracción, realice el procedimiento contrario.

Cinturón del vehículo

24- Coloque al niño en la sillita.

Extraiga el cinturón del vehículo tirando de él, páselo alrededor del niño (a) y abroche la hebilla (b).

El cinturón de cadera debe pasar por las guías del cinturón de cadera (c) bajo los reposabrazos.

Pase el cinturón diagonal del vehículo por la guía para el cinturón diagonal del reposacabezas (d).

	25-	Tense el cinturón de seguridad del vehículo (a & b).IMPORTANTE: La posición de la hebilla del cinturón de seguridad del vehículo puede afectar a la estabilidad del sistema de retención infantil. En caso de accidente, esto podría evitar que el sistema de retención infantil protegiera a su hijo de la forma debida. Si, una vez que el cinturón de seguridad está bien abrochado, la hebilla está en la posición marcada (X), deberá intentar instalar el sistema de retención infantil en otra posición diferente dentro del vehículo.Para la extracción, realice el procedimiento contrario.
Solo concinturón	26-	Encaje:Coloque el sistema de retención infantil (sillita) en el asiento del vehículo mirando hacia delante(a).Retraiga los brazos ISOFIX (consulte el paso 5) (b).Asegure a su hijo con el cinturón de seguridad del vehículo (consulte el paso 24 - 25) (c).Para la extracción, realice el procedimiento contrario.
Accesoriosde tela		Extracción:27- Suba el reposacabezas a su posición más alta (a, consulte el paso 10).Suelte la correa de ajuste del reposacabezas (b) y los corchetes (c) de la parte trasera de la funda de tela del reposacabezas.Suelte la funda de tela del reposacabezas de las guías del reposacabezas para el cinturón diagonal del vehículo (d) y retire la funda de tela.28- Desabroche los corchetes y abra la solapa de la funda del respaldo (a).Desabroche los corchetes de la parte trasera de la base (b).Suelte la tela que rodea el punto de fijación del portabebidas (c).Retire la funda de tela del asiento (d).Repita los procedimientos anteriores en orden inverso para volver a colocar las partes textiles.

Lista de comprobación:

• ¿Ha comprobado la compatibilidad de la sillita con el vehículo en el que la colocará?
• De ser pertinente, ¿está desactivado el airbag?
• ¿La sillita se ha colocado correctamente en el asiento del vehículo?
• ¿Ha comprobado los indicadores de seguridad de los brazos ISOFIX, de la pata de apoyo ISOFIX y de seguridad del asiento?
• ¿El niño está colocado de forma segura en la sillita?
• ¿El arnés está tensado correctamente y no está torcido?

P P1 P11 P2 P7 P8 P5 P6 P9 P3 P4 P10
