MANUAL DE USUARIO Ninja 2 i-Size COSATTO

Suporte para bebidas

14- Instalação:

Lista de verificacao:

Important: Conserve estas instrucciones para futura referencia.

Información de seguridad importante.

El manual de instrucciones debe guardarse de forma segura junto al systema de retencion infantil durante su vidautil:

Hay un compartmento en el lateral del asiento de coche para niños para guardar el manual de instrucciones.

Se recomienda comprobar que el sistema de retencion infantil sea compatible con el vehiculo en el que se pretende usar en el momento de la compra.

Consulte la lista de vehículos, la aplicación de comprobación de ajuste de Cosatto (http://cosat.to/fitchecker) o la sección de lista de ajuste de vehículos en el sitio web (http://cosat.to/ninja2isizevl).

Las posiciones de la silla en otros vehículos también peuvent ser aptas para alojar el sistema de retencion infantil. En caso de dudas, consulte a Cosatto o al distribuidor.

Peso y alta del niño:

• El asiento para el automóvil esADEUCADO para unaaltitude de entre 100 y 150 cm,hasta un peso maximo de 36kg
• IMPORTANTE: NO UTILICE EL ASIENTO PARA COCHES ORIENTADO HACIA DELANTE HASTA QUE EL NINO SUPERE LOS 15 MESES.

Ubicación:

• Consulte la lista de vehículos para saber en qué parte de suvehicluto podra instalar la base del asiento de niños para coche.
• No use nunca este asiento de niños para coches en un asiento de pasajeros que está equipado con un airbag activado. Para Obtener informacion acerca de como desactivar el airbag, consulte el manual del usuario de su vehiculo.
• Si el respaldo del asiento del vehiculo tiene func tion de reclinacion, colocque dicho asiento en la posicion mas vertical al usar el systema de retencion infantil.
• NO use el asiento de niños para coches en su hogar, ya que no ha sido Diseñado paraarlo y, por lo tanto, solo deben usarse en el interior de su coche.

Seguridad. Le rogamos que lea atentamente lo siguientes:

• NUNCA use this system de retencion infantil con el lateral orientado al asiento del vehiculo.
• Cualquier objeto rigo y piezas de plastico del systeme de retencion infantil deben ubicarse o instalarse de forma que no pueda, durante el uso cotidiano del vehiculo, quedar atrapados al moverse un asiento o en la puerta del vehiculo.
• Si se usesantherspontodapoyo decargadistinctosalosdescritosenlasinstruccionepuede reducirsede mode significativelfactor delprotecciondelsystema de retencioninfantil.
• Asegure SIempre a su hijo a este asiento de niños para coches utilizing el arnes de seguridad.
• Asegúrese de que el niño esté SIEMPRE bajo la supervisión de unadulto.
• NO intente descmountar, modifier niañadir partes ni piezas a este sistemas de retencion infantil, ni tampoco cambiar el modo en que se utilizes y han sido fabricados los cinturones de seguridad de su vehiculo.
• Después de un accidente, el sistema de retencion infantil y los cinturones de seguridad del vehiculodeferan reempla zarse. Aunque no hayan sufrido ningún tipo de dano aparnte, es muy posible que no gocen del mesmo nivele de proteccion que antes poseian.
• No coloque objetos como una toalla o un cojín bajo el sistema de retencion infantil, ya que podra afectar a su rendimiento en caso de accidente.
• Cualquier cinturón de seguridad que sujete el sistema de retencion infantil al vehístico deben estar bien connectado y noURTRA estar retorcido.
• Asegúrese siempre de que el arnes del asiento de niños para coches y el cinturón de seguridad del vehístico estén correctamente tensados a fin de garantizar la的最大a protección del niño.
• Evite que el arnes/cinturón de seguridad de suvehicle你能an quedar atrapados entre las puertas del coche o bien que rocen continually contra piezas aflidas del asiento o del cuerpo.
• Si el arnes/los cinturones de seguridad de su vehiculo sufrieran cortes o se agrietaran, reemplacelos inmediamente antes de viajar.
• No utilise nunca recambios que no hayan recibido la autorizacion de Cosatto.
• Cosatto aconseja no vendrni comprar de segunda mano un Sistema de retencion infantil. Muchos sistemas de retencion infantil adquiridos de esta manera han demostrado ser peligrosos.
• NOTE: El sistemas de retencion infantil peuvent marcar la tapiceria de los asientos del vehiculo. Cosatto no sera responsable de daños o MARCAS causados a la tapiceria de los asientos.
• Solo se garantiza la seguridad si el sistema de retencion infantil se coloca como indican estas instrucciones.
• Mantenga seguro el equipaje u otros objetivos que pueda causar daños al occupante del sistema de retencion infantil en caso de colisión.
• No cumplir con las instrucciones aquí detalladasonia peligroso, por lo que la garantia quedará automatistically anulada y Cosatto se eximirá de qualquier responsabilidad.
• La hebilla ha sido disenada para poderse desabrochar con rapidez en caso de emergencia. NO HA SIDO FABRICADA A PRUEBA DE NINOS. Los niños más curiosos peuvent tener a desabrochar la hebilla. Por ese motivo, sera desuma importante que explique a su hijo que jamás deben hacer algo con la hebilla del arnes ni con ninguna other pieza del asiento de niños para coches.

• La parte de la cadera del cinturón del vehístico debeppearse de forma que asegurecorrectamente la pelvis del nino.

• No use nunca el asiento de niños para coches sin la funda de tejido del asiento, ya que la funda de tejido contribuye de forma activa al rendimiento integral del asiento. La funda de tejido no deben cambiarse por ninguna othera funda que Cosatto no haya recommendado.

• Cubra el asiento de niños para coches, si este tuviese que quedar expuesto a la luz directa del sol durante un长大o periodo de tiempo, ya que la superficie de la base del asiento de niños para coches podra alcanzar una temperatura extremamente alta. Compruebe la superficie del asiento de niños para coches antes de colocar al niño en el asiento.
• ADVERTENCIA: Paraatar el riesgo de quemaduras, no colque bebidas calientes en el portavasos.
• Portavasos - peso máximo 500 g.
  No裱 up. No裱 up. No裱 up. No裱 up. No裱 up. No裱 up. No裱 up. No裱 up. No裱 up. No裱 up. No裱 up. No裱 up. No裱 up. No裱 up. No裱 up. No裱 up. No裱 up. No裱 up. No裱 up. No裱 up. No裱 up. No裱 up. No裱 up. No裱 up. No裱 up. No裱 up.

Aviso:

1. (100 - 150cn) Este es un sistema de retencion infantil mejorado de asiento elevado i-Size. Estado aprobado de acuerdo con la Regulacion N ^ 129 de la ONU, para su uso principalmente en "positiones de asiento i-Size" según lo indicado por los fabricantes de vehículos en el manual del usuario del vehiculo.
2. No use nunca esteistema de retencion infantil en el asiento del pasajero con el airbag activado.
3. En caso de duda, consulte al fabricante o al vendedor del sistemas de retencion infantil.

Cuidado y mantenimiento:

• El sistemas de retencion infantil se ha disnado para satisfacer normas de seguidad y, con un uso y mantenimiento correctos, ofrecer a un rendimiento excelente durante muchos años.
• Guarde el sistemas de retencion infantil en un lugar seco y seguro.
• Guardar un sistema de retencion infantil humedo fomentaré el crecimiento de moho,作為 que,tras exponerlo a conditiones humedes,sequelo con un paño suave y déjelo secar Completely antes de guardarlo.
• No permitted that the system of retencion infantil quede expuesto a los rayos del sol durante periodos prolongados, ya que ello podra causar la decoloracion del tejido.
• Inspeccione el Sistema de retencion infantil con regularidad y, en caso de detectar signos de daños, deben de utiliser el producto.
• Cuando limpie el sistema de retencion infantil, NO lo desmonte niinta desmontarlo. Hacerlo sera innecasar y peligioso.
• Las piezas y partes de plástico y de metal deben limpiarse con una esponja suave, agua tibia y un detergente de dureza minima.
• Lea la etiqueta de lavado y;cuidados para consultar las instrucciones de limpieza del producto.
• Retire la insertion de la funda/el forro del asiento antes de lavarlo.
• No limpie nunca la unidad con limpiadores abrasivos, o basados en amoniaco, lejía o alcoholes.

Clave de languaje visual:

XX	Consulte la advertencia XX	XX	Repeticion de laersion (cuantas vezes)		Pulsar ymantener pulsado
√	Acción correcta		Flecha deersion general		Comprobar
X	Acción incorrecta		Bloquear	Cont. XX	Ir al paso XX
Clicks	Sonidos		Desbloquear		Repetir en el otro lado

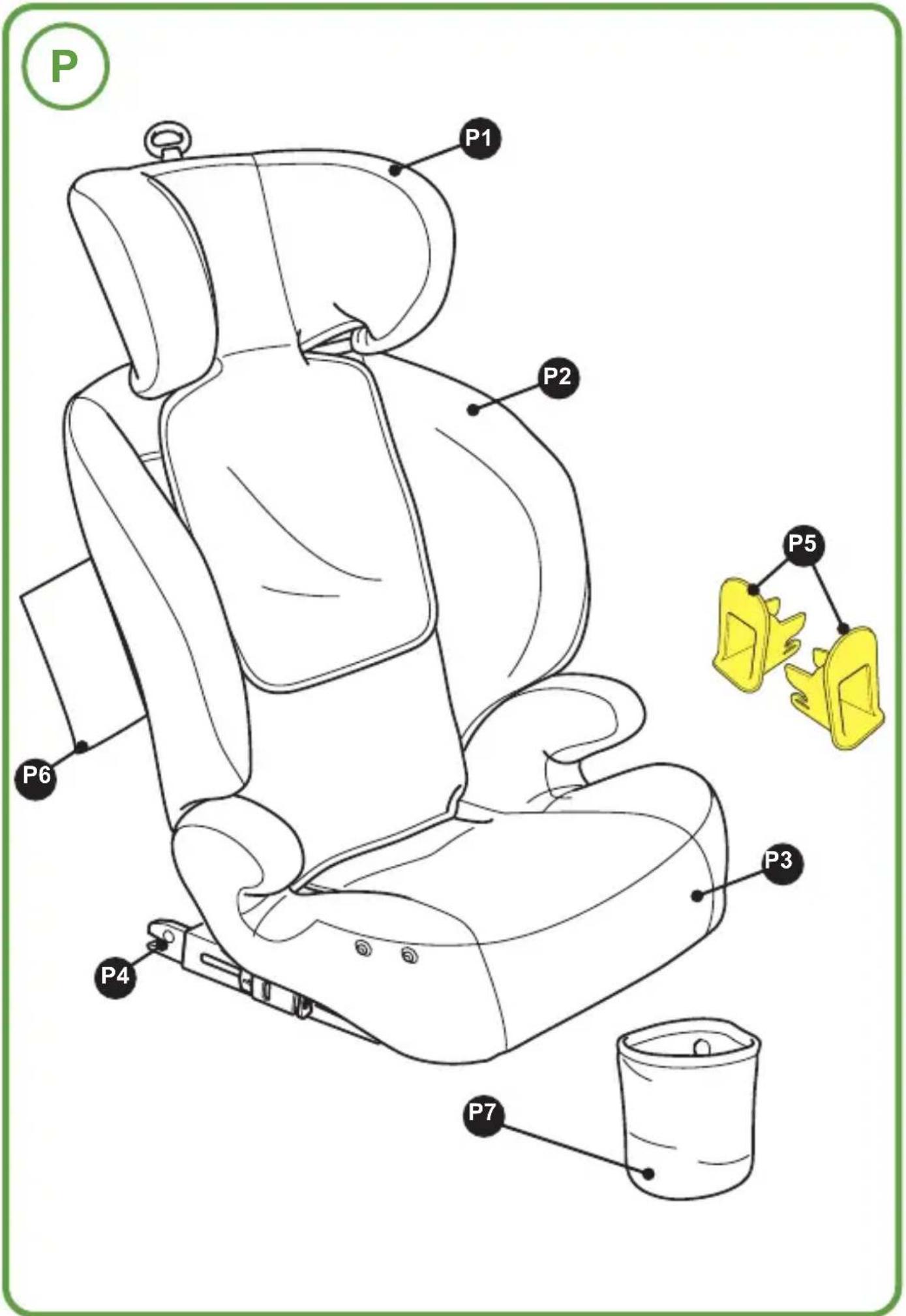

Lista de piezas:

Consulte los diagramas:

P1: Reposacabezas P5: Guia ISOFIX (x2)
P2: Respaldo P6: Compartimento de almacenamento
P3:Asiento P7:Portabebedas
P4: Brazo ISOFIX

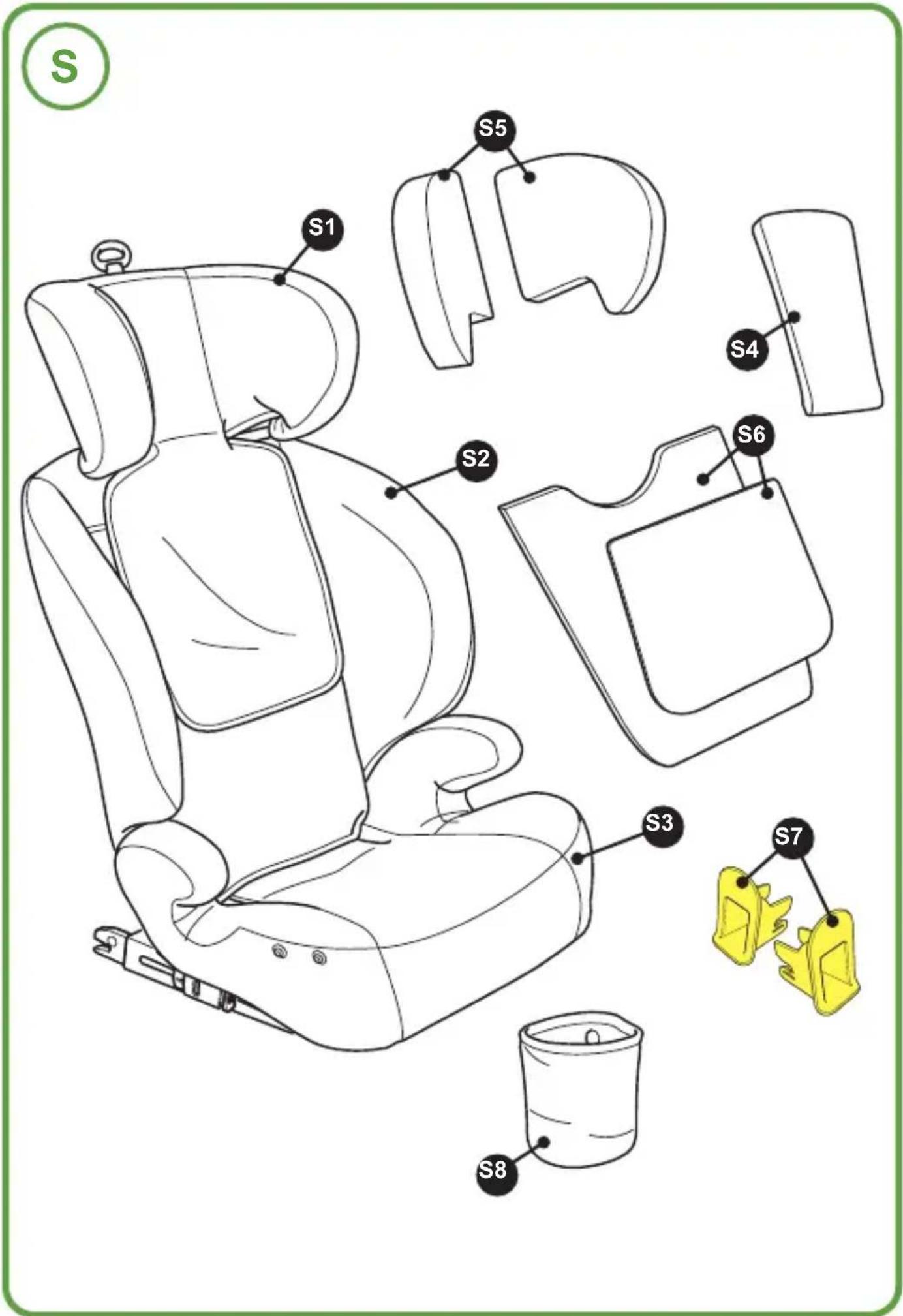

Recambios:

Disponemos de todos los recambios listados a continuación para su producto. Para los clients del Reino Unido e Irlanda, por favor realizen sus pedidos a工程技术 site Web: http://www.cosatto.com/service-centre/spares

Para los pacientes de fuera del Reino Unido e Irlanda, en http://www.cosatto.com/stockists encontrarán los datos de contacto de sus distribuidores locales.

Si necesita asistencia adicular, por favor póngase en contacto con nosotros en [e-mail]

S1: Funda de tela del reposacabezas S5: Acolhado lateral del reposacabezas (juego)
S2: Funda de tela del respaldo S6: Acolchado del respaldo (juego)
S3: Funda de tela de la base S7: Guía ISOFIX (juego)
S4: Acolchado central del reposacabezas S8: Portabebidas

Información de ajuste y funciona:

Consulte los diagramas de instrucciones:

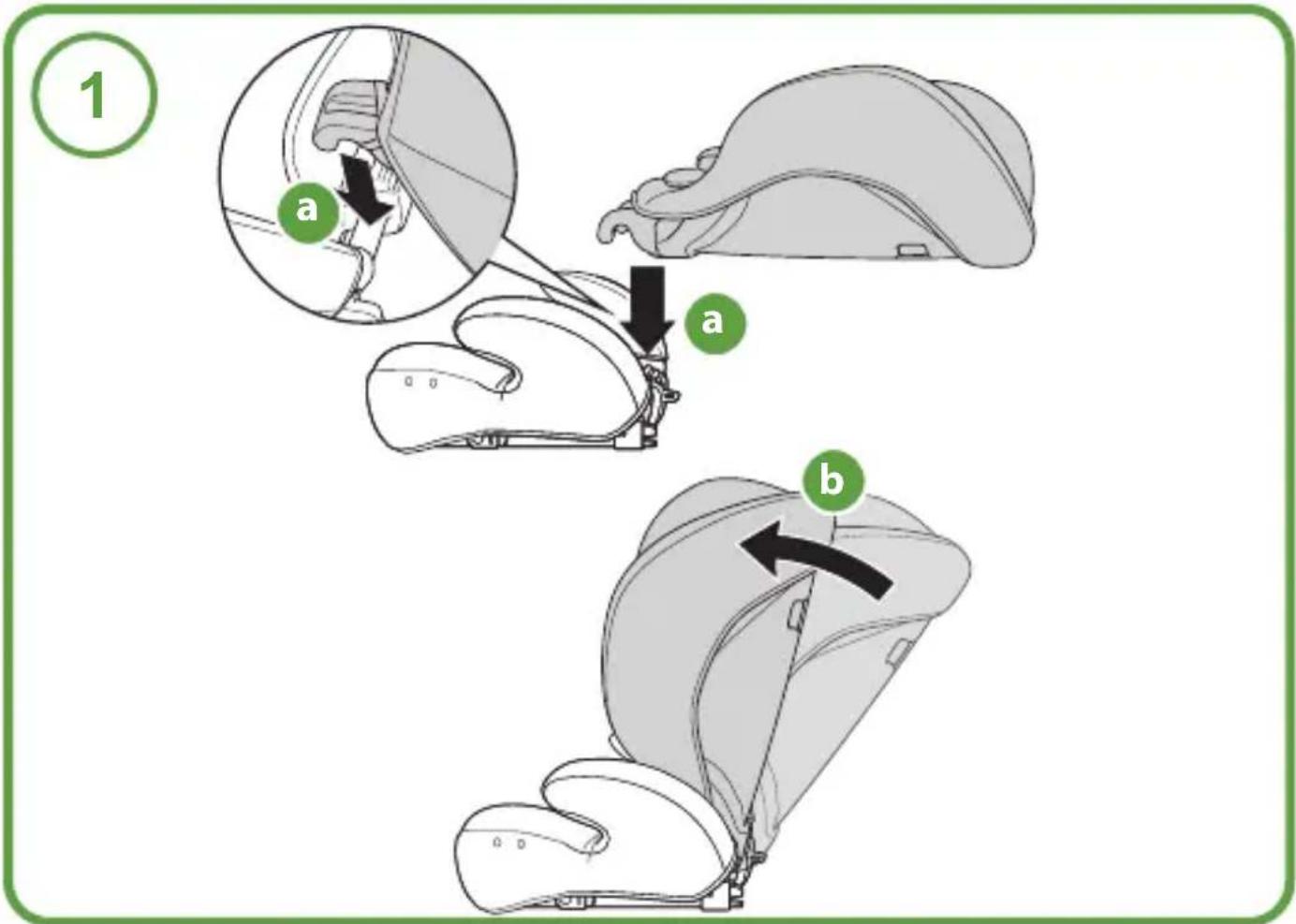

Respaldo 1-Preparación:

Conecte la sección del respaldo a la sección de la base (a) y recline el respaldo hasta la posición vertical (b).

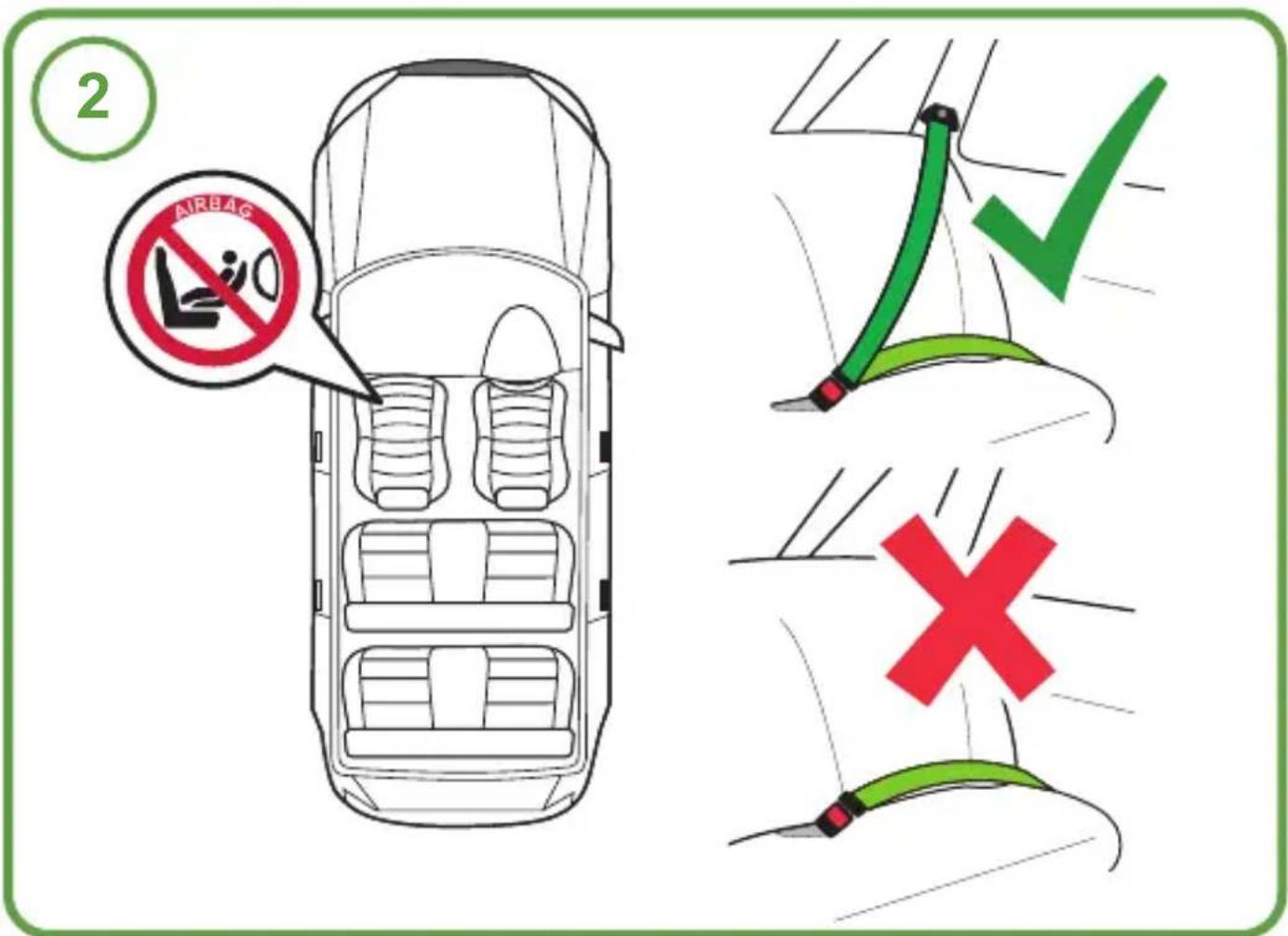

Ubicación 2- IMPORTANTE: No use nunca la silla infantil en un asiento del vehístico que está equipado con un airbag activado. Para Obtener información acerca de como desactivar el airbag, consulte el manual del usuario de su vehístico.

ADVERTENCIA: La silla infantil solo puede instalarse en el sentido de la marcha utilizing un cinturón de seguridad de tres+puntos de anclaje en los asientos delanteros o traseros del vehiculo.

Brazo ISOFIX

3-

Ubicación:

Los dos+puntos de anclaje bajo ISOFIX suelen estar situados entre la base y el respaldo del asiento del vehiculo (a). Algunos vehiculos tienen un indicator ISOFIX cerca de los+puntos de anclaje bajo ISOFIX (b).

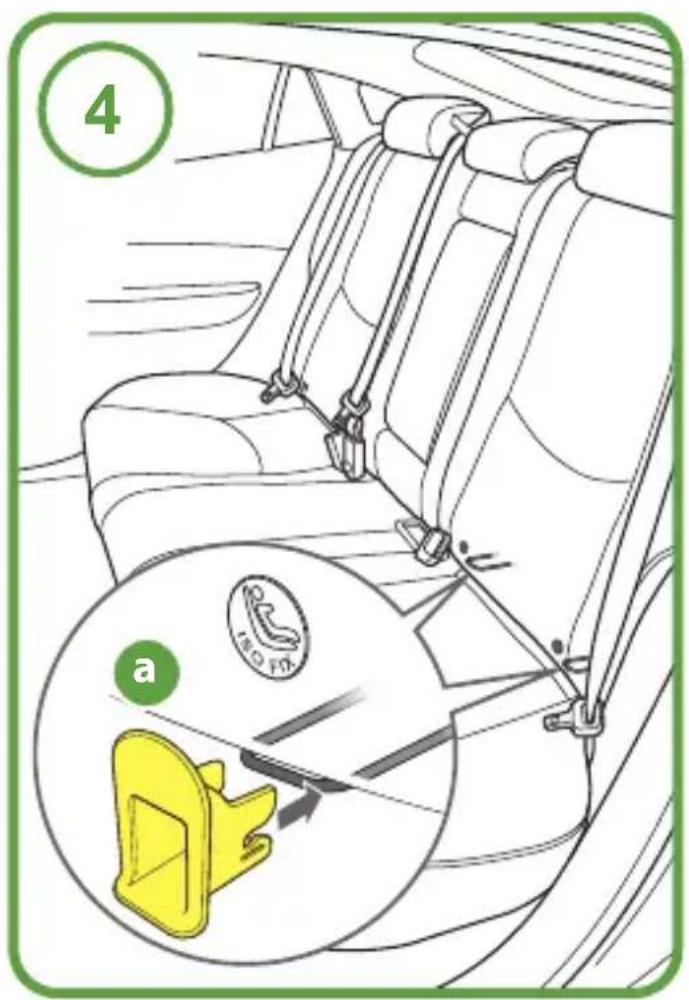

4-

Ajuste de las guías ISOFIX (Optional):

Las guías ISOFIXonianlyaadurarajidificarlospuntos de anclajeISOFIXdelvehiculoyfacilitarlainstalacion.Tambien podenayudaraprotegerelasiento de suvehiculo.

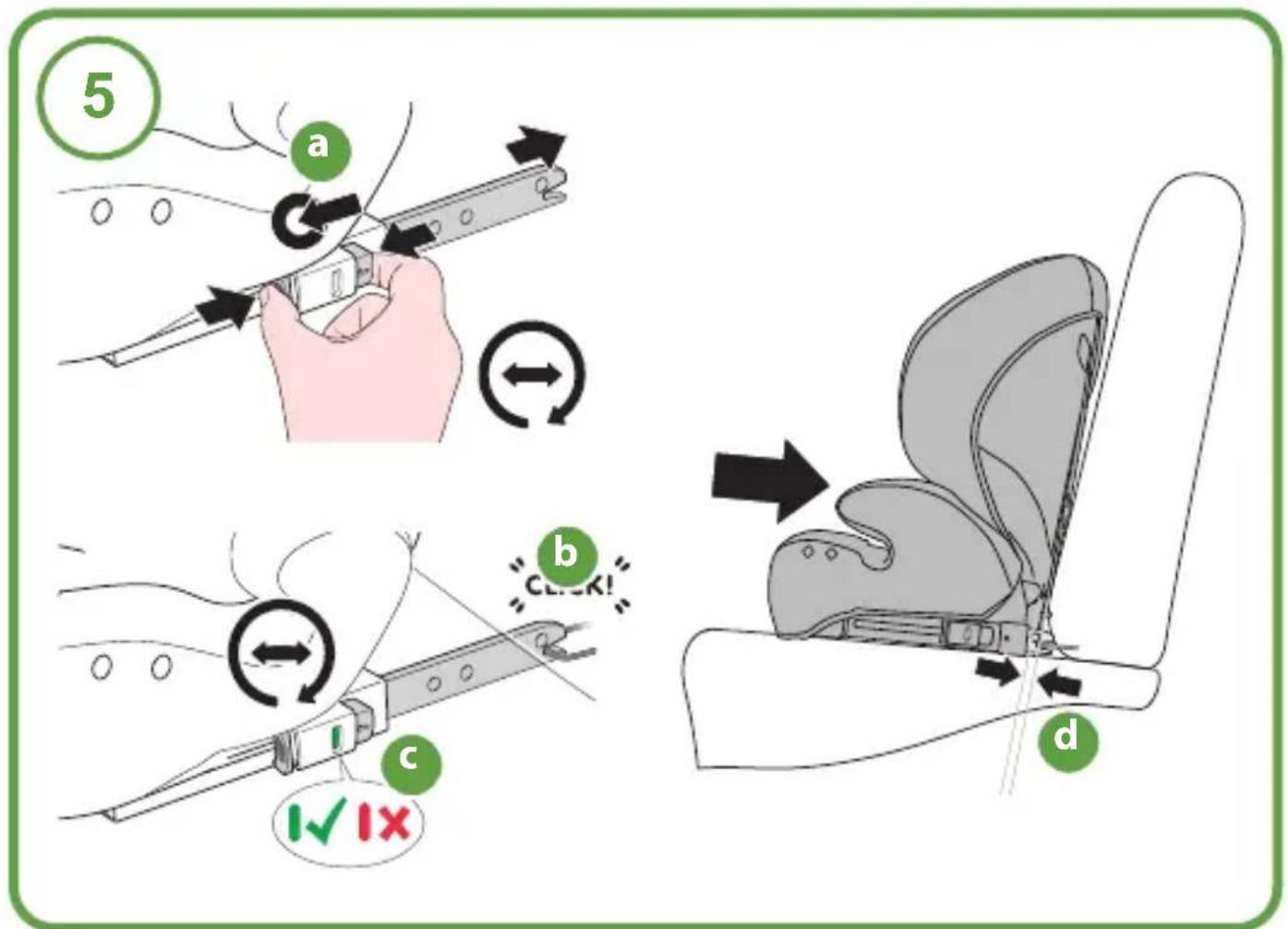

5- Encaje:

Pulse y mantenga los botones de ajuste del brazo ISOFIX y extien da los brazos por complete (a).

Acople los brazos ISOFIX (b) y asegúrese de que losindicadores de seguridad del brazo ISOFIX estén de color verde (c).

Empujé la base hacía atrás hasta que quede apoyadafirmamente contra el respaldo del asiento del vehiculo (d).

Para la extracción, realice el procedimiento contrario.

Reposacabezas

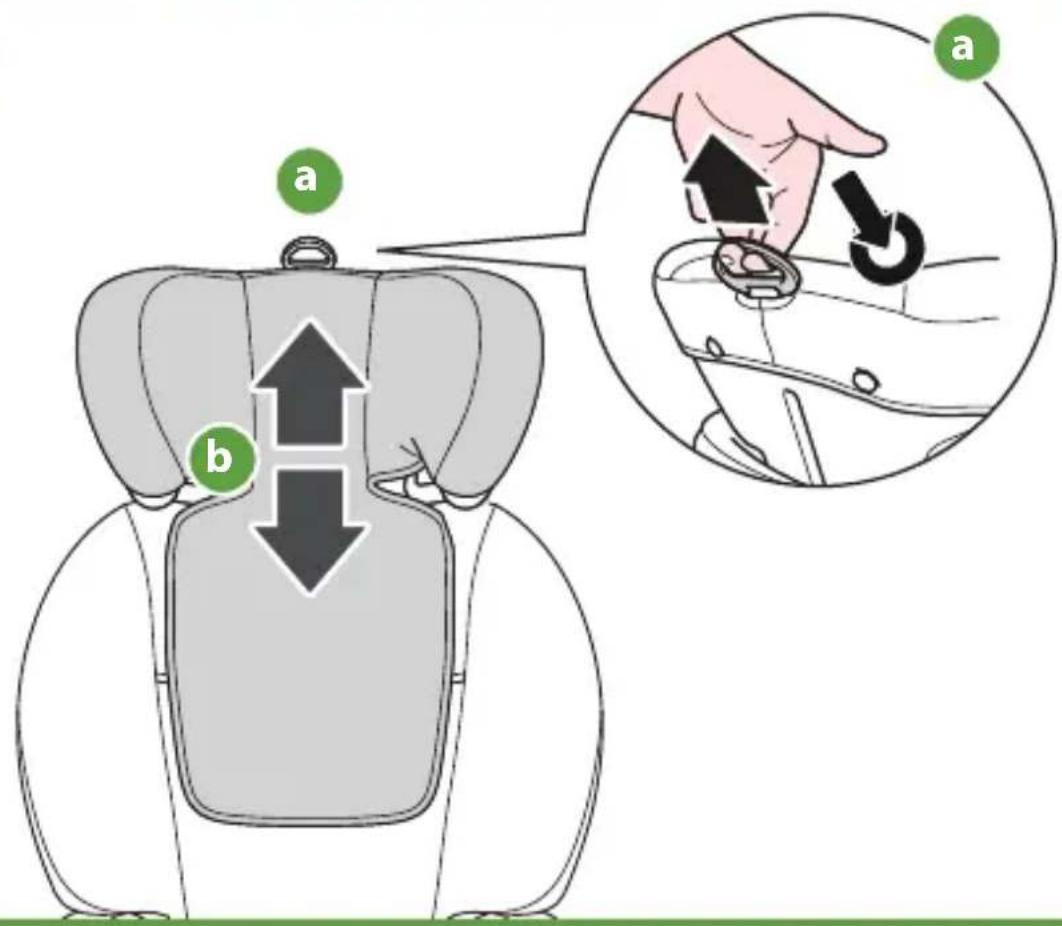

6-

Ajuste:

7-

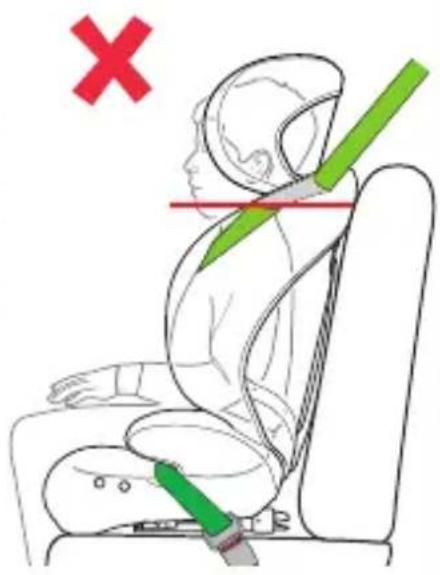

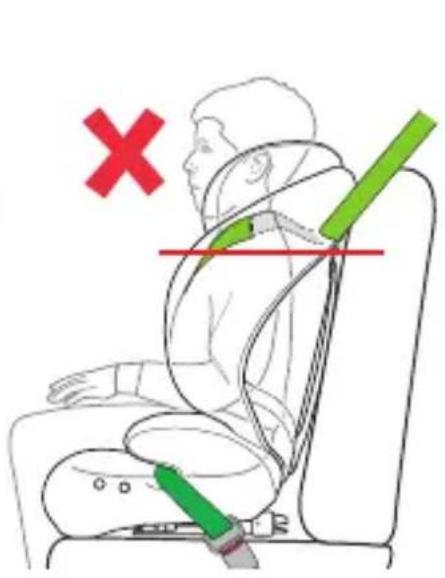

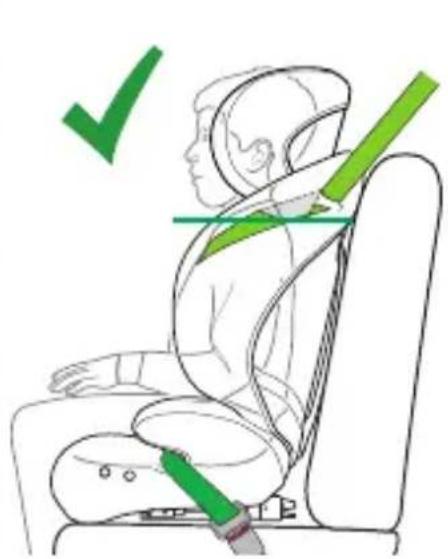

Posicion correcta del reposacazes:

Solo con los brazos ISOFIX

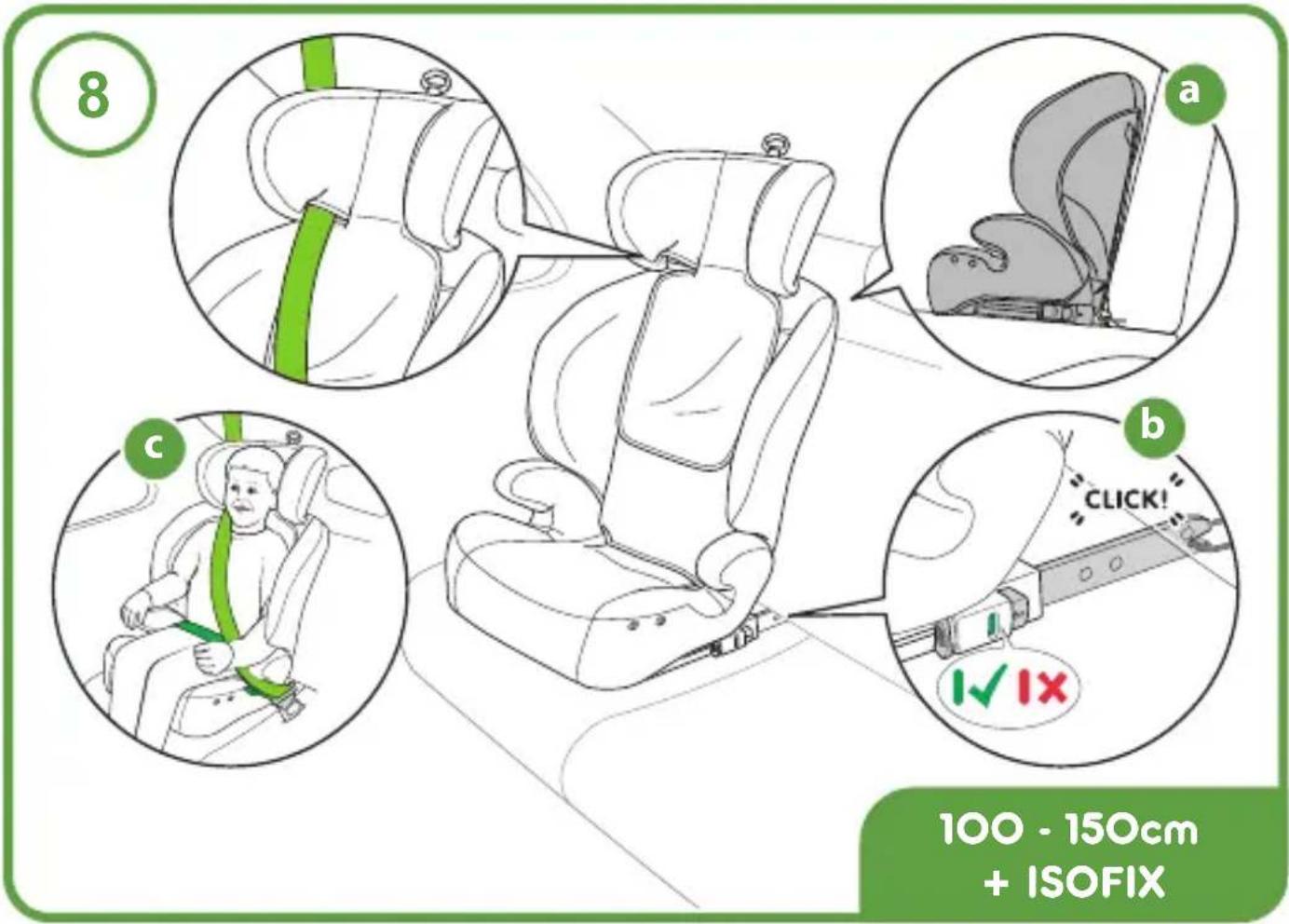

8- Encaje:

Cologne el Sistema de retencion infantil (sillita) en el asiento del vehiculo mirando hacía delante (a).

Enganche los brazos ISOFIX a los+puntos de anclaje (consulte los pasos 5) (b).

Asegure a su hijo con el cinturón de seguridad del vehístico (consulte el paso 9 - 10) (c).

Para la extracción, realice el procedimiento contrario.

Cinturón del vehístico

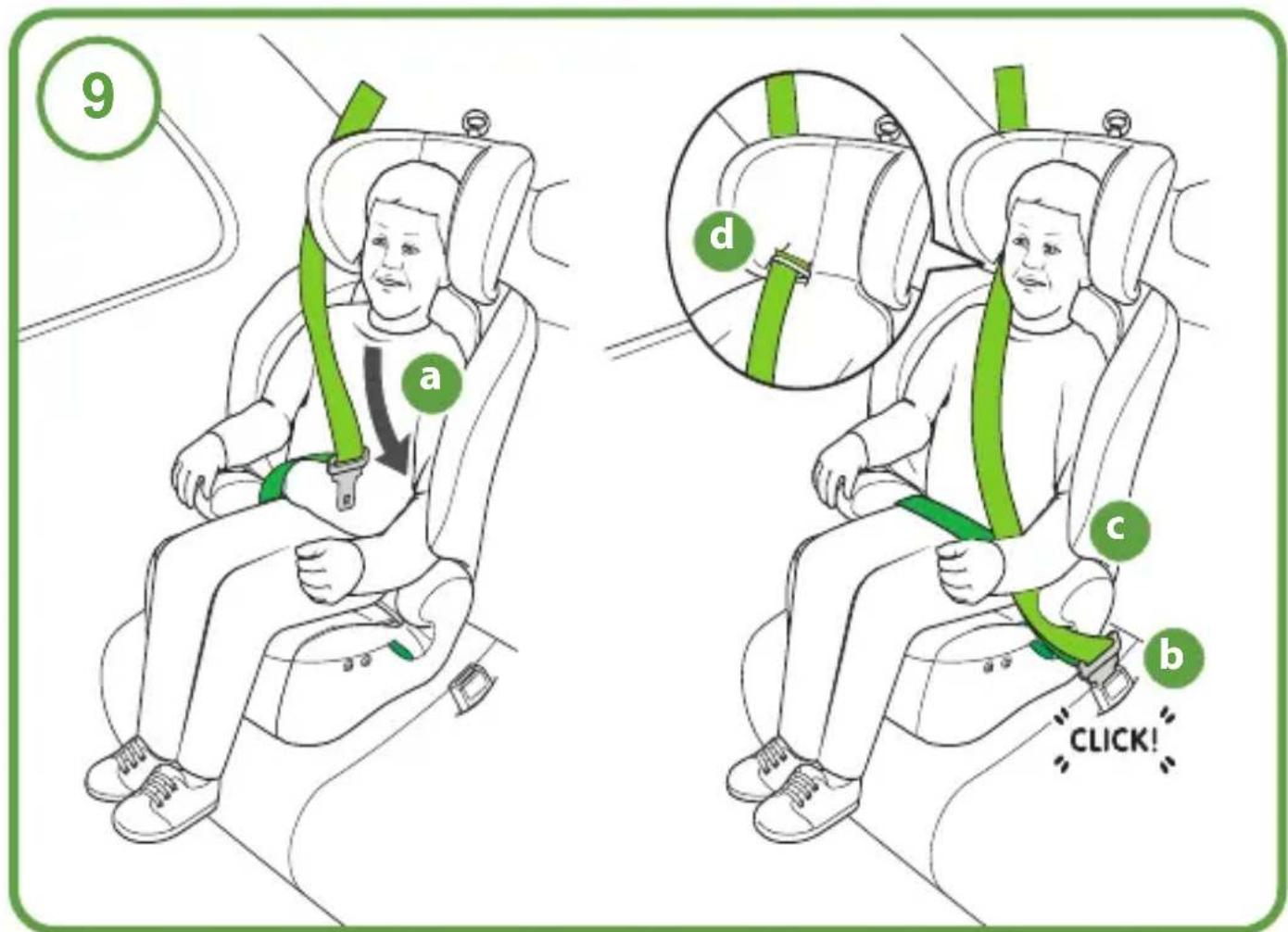

9-

Coloque al niño en la sillita.

Extraiga el cinturón del vehístico tirando de él, páseo alrededor del niño (a) y abroche la hebilla (b).

El cinturón de cada debe pasado por las guías del cinturón de cada (c) bajo los reposabrazos.

Pase el cinturón diagonal del vehístico por la guía para el cinturón diagonal del reposacabezas (d).

10-

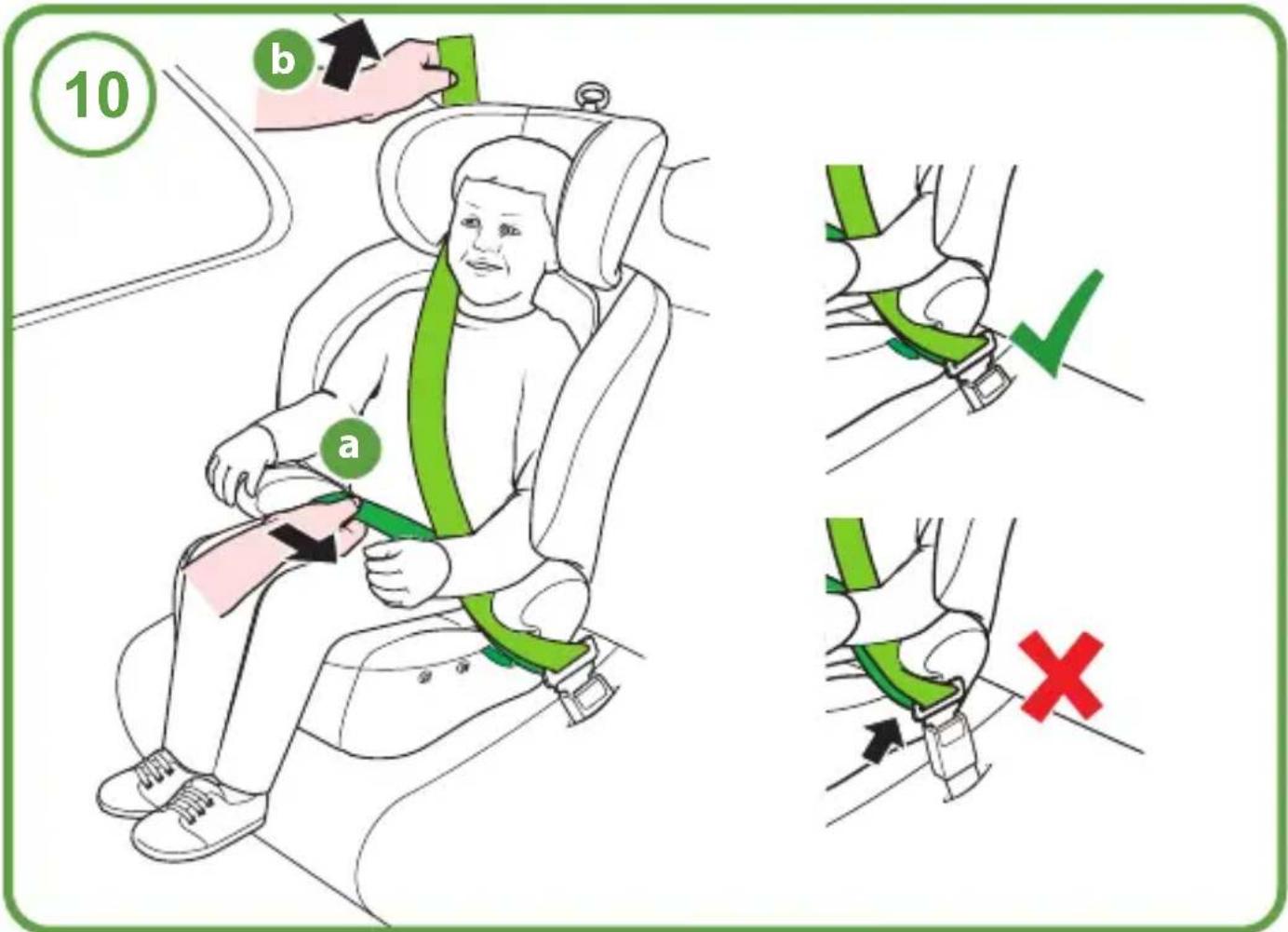

Tense el cinturón de seguridad del vehístico (a & b).

IMPORTANTE: La posición de la hebilla del cinturón de seguridad del vehístico pueda afectar a la realización del sistemas de retencion infantil. En caso de accidente, esteoulda evitar que el sistemas de retencion infantil protegiera a su hijo de la forma debida. Si, una vez que el cinturón de sécurité está bien abrochado, la hebilla está en la posición marcada (X),deferá intentar instalar el sistemas de retencion infantil en另一边 posición不一样mente Dentro del vehístico.

Para la extracción, realice el procedimiento contrario.

Solo con cinturón

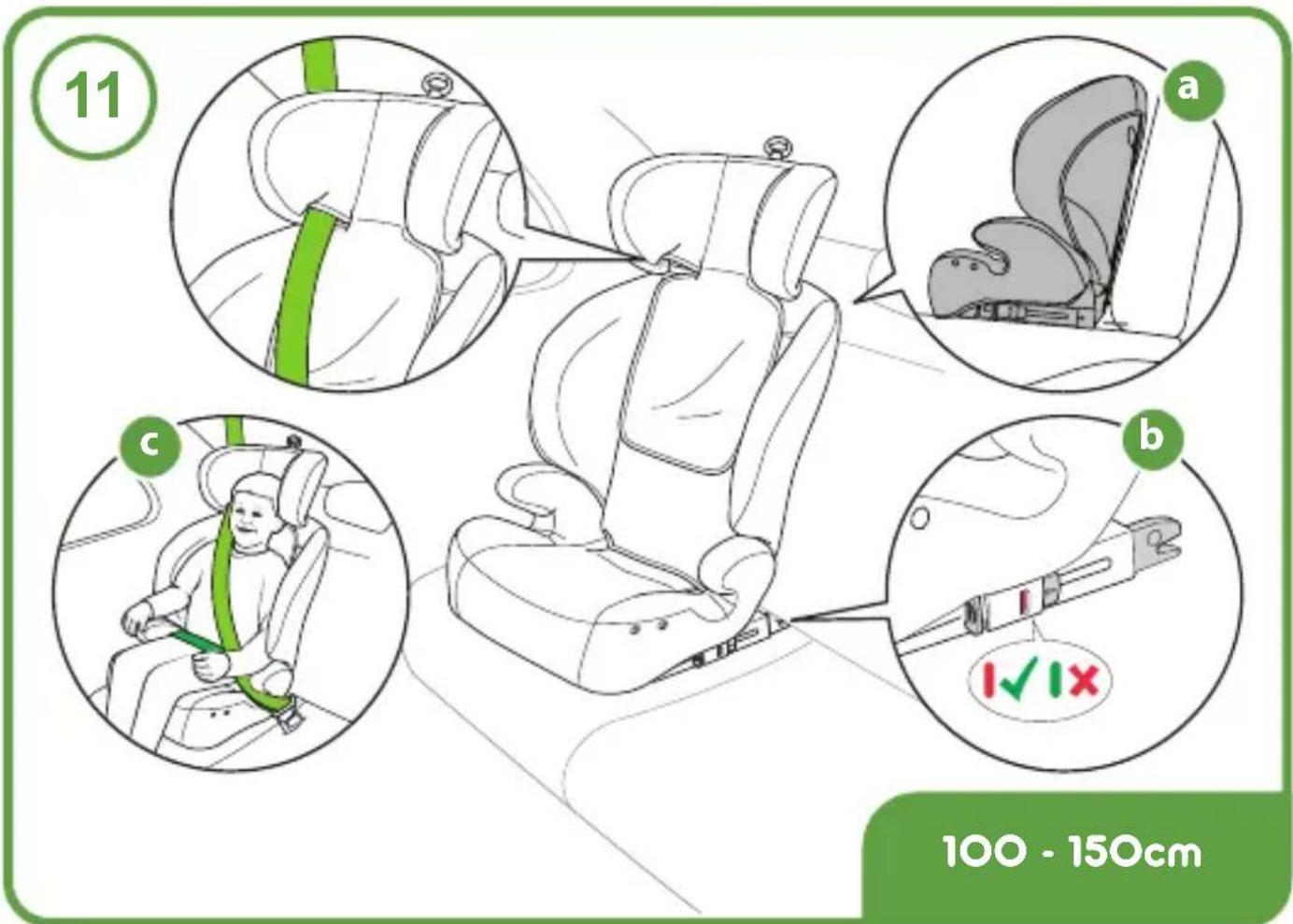

11-

Encaje:

Coloque el sistema de retencion infantil (sillita) en el asiento del vehiculo mirando hacía delante(a).

Retraiga los brazos ISOFIX (consulte el paso 5) (b).

Asegure a su hijo con el cinturón de seguridad del vehístico (consulte el paso 9 - 10) (c).

Para la extracción, realice el procedimiento contrario.

Accesorios de TCLA

Extracción:

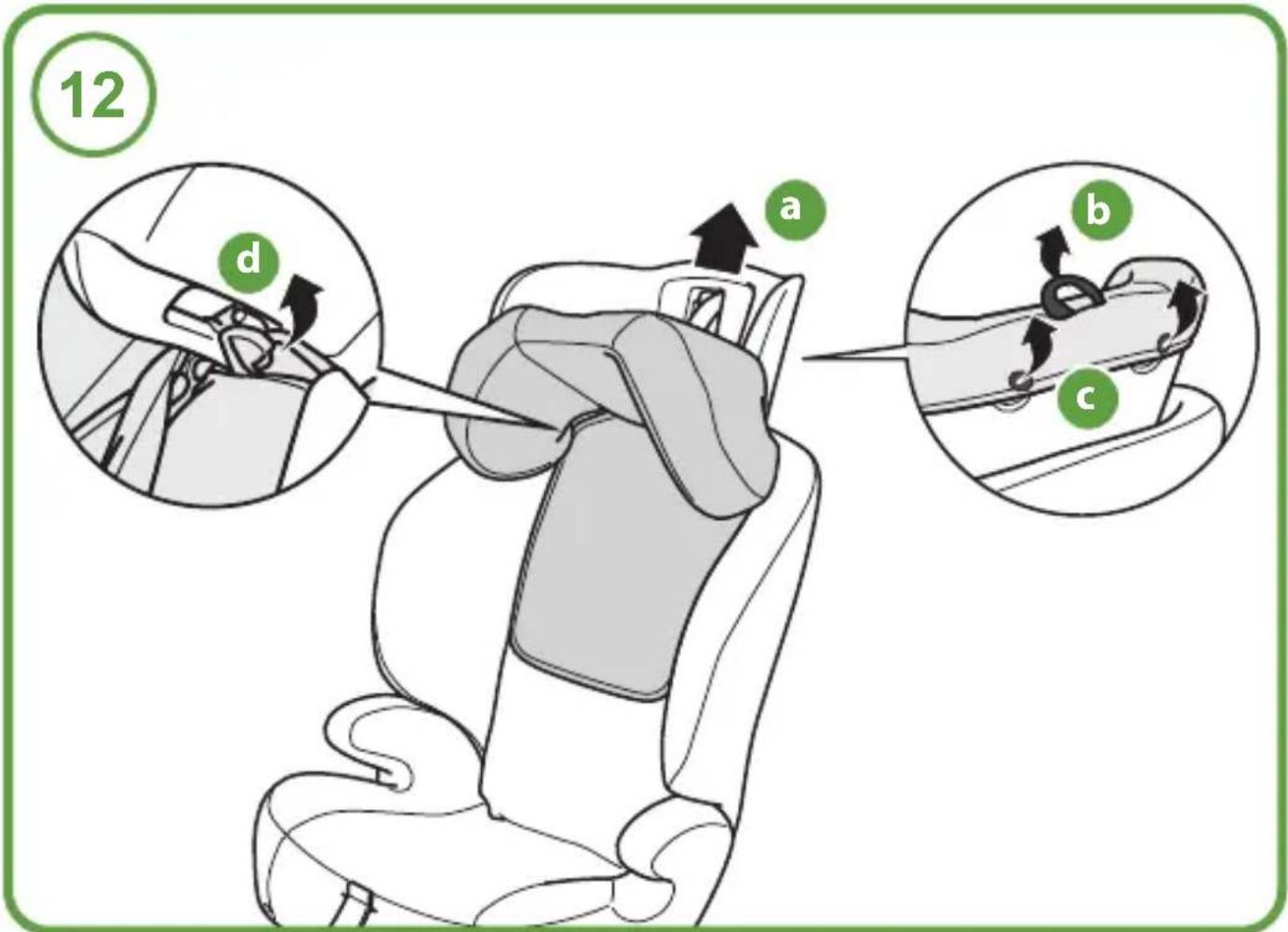

12-Ponga el reposacabezas en su posicion mas alta (a, consulte el caso 6).

Desabroche la correa de ajuste del reposacabezas (b) y los corchetes (c) situados en la parte trasera de la funda de tela del reposacabezas.

Suelte la funda de TCL del reposacabezas de las guías de la sección diagonal del cinturón en el reposacabezas (d) y retire la funda de TCL.

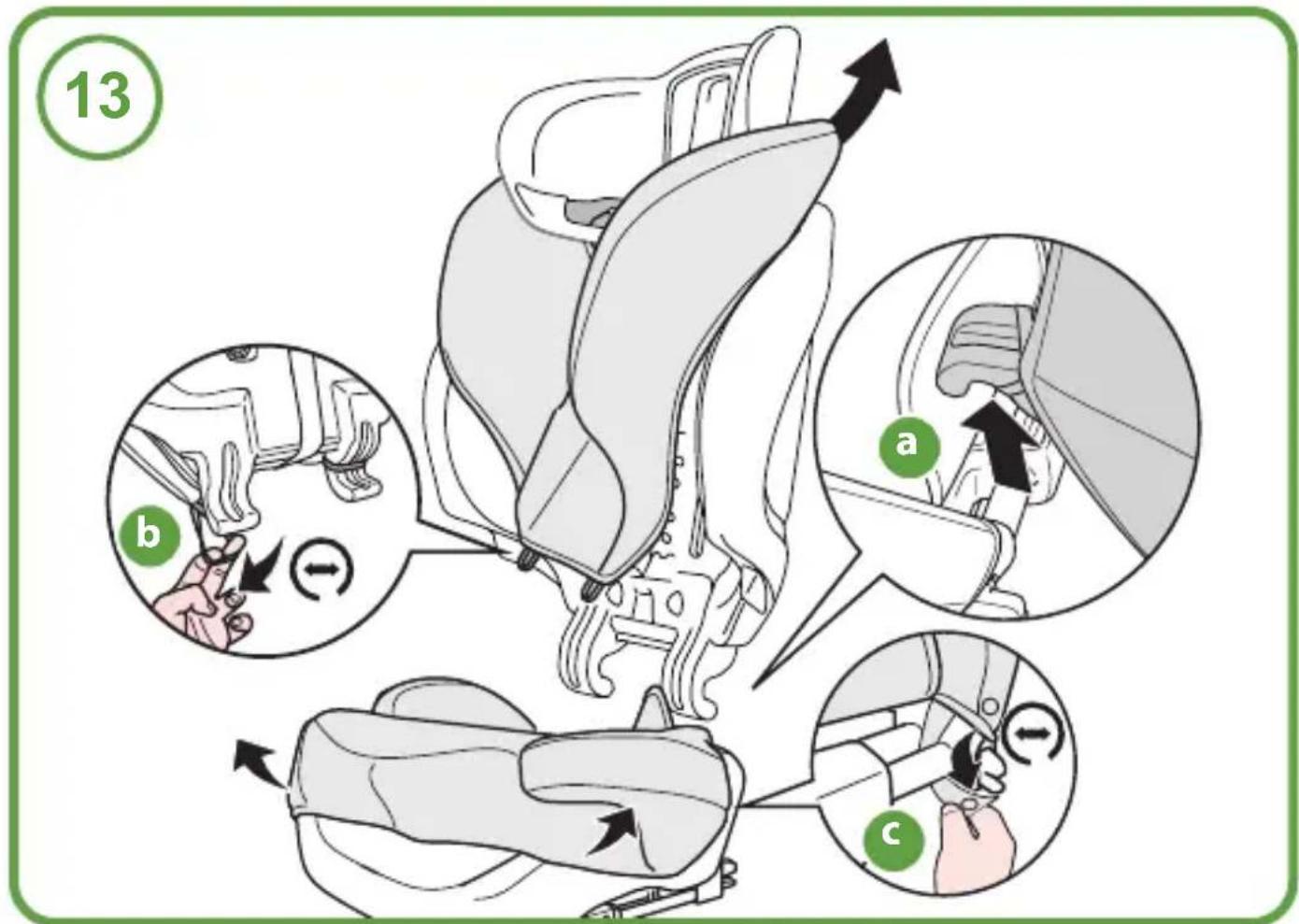

13- Desconecte la seccion del respaldo de la seccion de la base (a).

Desconecte los aros elásticos de la sección del respaldo (b).

Desconecte las correas de sujecion de la seccion de la base (c).

Retire la funda de TCL a) y la funda de TCL de la base (b).

Para volver a instalar los accesorios de tela, siga los procedimientos anteriores en el sentido inverso.

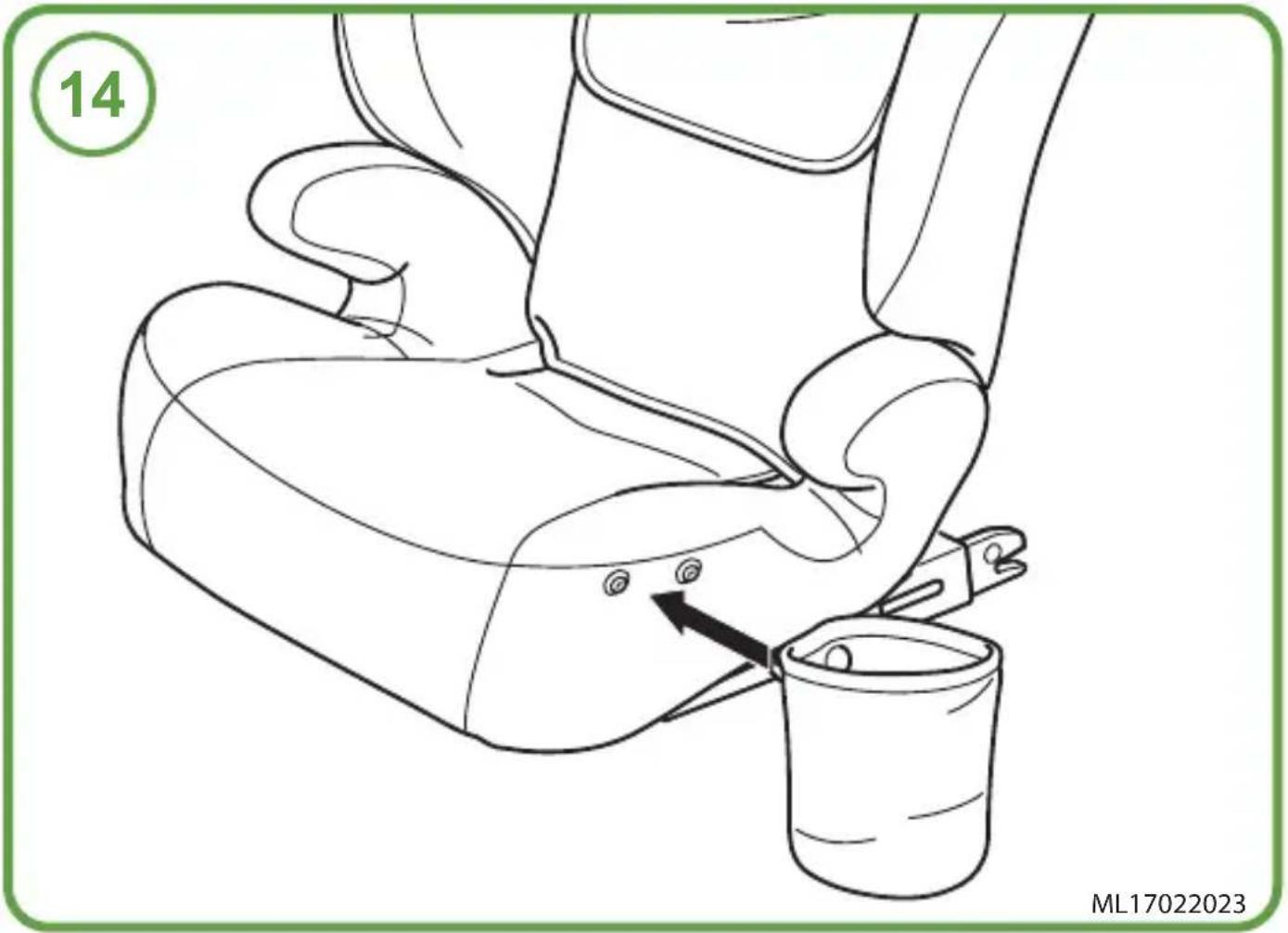

Portabebidas 14- Encaje:

Lista de comprobación:

• Ha comprobado la compatibiliad de la sillita con el vehiculo en el que la colocar?
• De ser pertinente, ¿esto desactivado el airbag?
• La sillita se ha colocado correctamente en el asiento del vehiculo?
• Ha comprobado losindicadores de seguridad de los brazos ISOFIX, de la pata de apoyo ISOFIX y de seguridad del asiento?
• El niño está colocado de forma segura en la sillita?

• El arnes está tensado correctamente y no está torcido?

• Para posiciones de asiento con otheras options de ajuste, consulte la aplicacion de comprobacion de ajuste de Cosatto (http://cosat.to/fitchecker) o la seccion de lista de ajuste de vehículos en el situ web (http://cosat.to/ninja2isizevl).

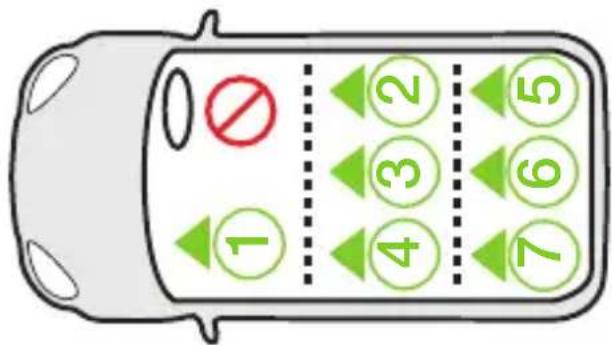

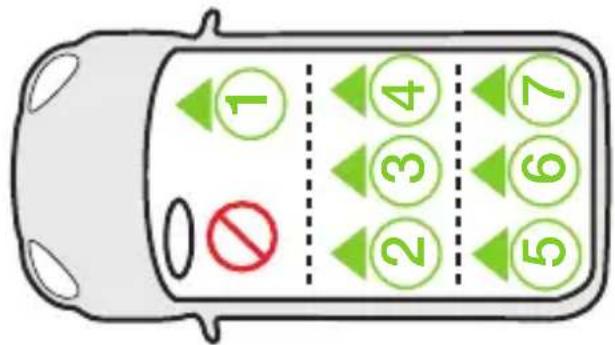

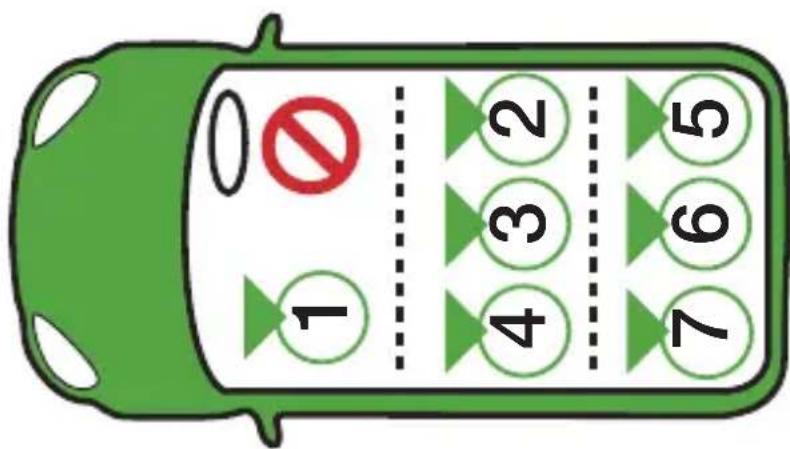

• Los nombres delARRYe diagrama del vehiculo corresponden a las posiciones de la silla incluidas en la lista de ajuste de vehiculos.

• Si pueda ajustarse el sistema de retencion infantil, la posicion o positionsADEUadas de la silla se marcan con
• Si no pueda ajustarse el Sistema de retencion infantil, la posicion o posiciones adecuadas de la silla se marcan con
• Los vehículos electricos o híbridos se marcan con
  Los vehículos de時間-i se marcan con
• Los vehículos con comportimientos de almacenimiento bajo el sueño se marcan con SBI! - Consulte el manual del vehiclóo antes de ajustar este sistemas de retencion infantil en dichos vehículos.
• Los vehículos que tengan una.altura que pueda impeder la instalacion del systemadetencion infantil en el sentido de la marcha se marcan con!
• Si su vehiculo no se encuentra en esta lista o no está marcado con el icono o consulte el manual del vehiculo o póngase en contacto con Cosatto o con el distribuidor para Obtener más información.
  Las posiciones de la silla en otros vehículos también peuvent ser aptas para alojar el sistemas de retencion infantil. En caso de dudas, consulte a Cosatto o al distribuidor.

Antes de comprar el vehiculo, asegúrese de que está equipado con los anclajes adecuados.

Dé SIÉMPRE prioridad a los asientos traseros.

NO coloque el sistema de retencion infantil en el asiento de un vehiculo con airbag incorporado, a menos que pueda desactivarse y este desactivado. Un sistema de AIRBAG activado能把 causar la muerte o lesiones graves.

-Esta lista de ajuste de vehículos se ha preparado cuidadosamente con datos@cientificos recopilados tanto de vehículos como del sistemas de retencion infantil. Cosatto no acaeta ninguna responsabilidad en relacion con inexactitudes de la lista, que solo es orientativa.

• Se recomienda comprobar que el sistema de retencion infantil sea compatible con el vehiculo en el que se pretende usar en el momento de la compra.

6

7

2135467
