MANUALE UTENTE Zoomi 3 i-Size COSATTO

Si prega di far riferimento ai diagrammi:

P1: Appui-tête P7: Harnais

P2: Dossier P8: Boucle

Le parti di ricambio disponibili sono elencate qui di seguito. Per il Regno Unito e l'Irlanda è possibile ordinare tramite il nostro sito web: http://www.cosatto.com/service-centre/spares | clienti al di fuori del Regno Unito e dell'Irlanda possono contattare il distributore locale indicato su http://www.cosatto.com/stockists

In caso di ulteriore assistenza, non esitate a contattarci all'nostro indirizzo email: [e-mail]

Attenzione: Conservare le istruzione per consultazioni future.

Informazioni sulla sicurezza.

Si consiglia di conservare il manuale di istruzioni con il seggiolino per tutto il suo utilizzo:

Sul lato del seggiolino è presente uno scomparto per riporre il manuale di istruzioni.

Si consiglia di verificare che il sistema di ritenuta bamini sia compatibile con il veicolo al momento dell'acquisto.

Si prega di fare riferimento alla lista dei veicoli, alla app fit checker

(http://cosat.to/fitchecker) o alla sezione relativa alla lista dei veicoli sul sito web (http://cosat.to/zoomi3isizevl).

Anche i posti a sedere di altri veicoli possono essere adatti ad accogliere il sistema di ritenuta bambini. In caso di dubbio, consultare la Cosatto o il rivenditore.

Peso e altezza del bambino:

- Se utilizzato come seggiolino per bambini in posizione rivolta in avanti, il seggiolino auto è adatto dai 15 mesi, altezza compresa tra 76 e 105 cm, fino a un peso massimo di 20 kg.

- ATTENZIONE- NON UTILIZZARE IL SEGGIOLINO RIVOLTO VERSO L'INTERNO PRIMA CHE IL BAMBINO ABBIA RAGGIUNTO I 15 MESI DI ETÀ.

- Quando viene utilizzato in modalità booster, il seggiolino auto è adatto per un'altezza compresa tra 100 e 150 cm.

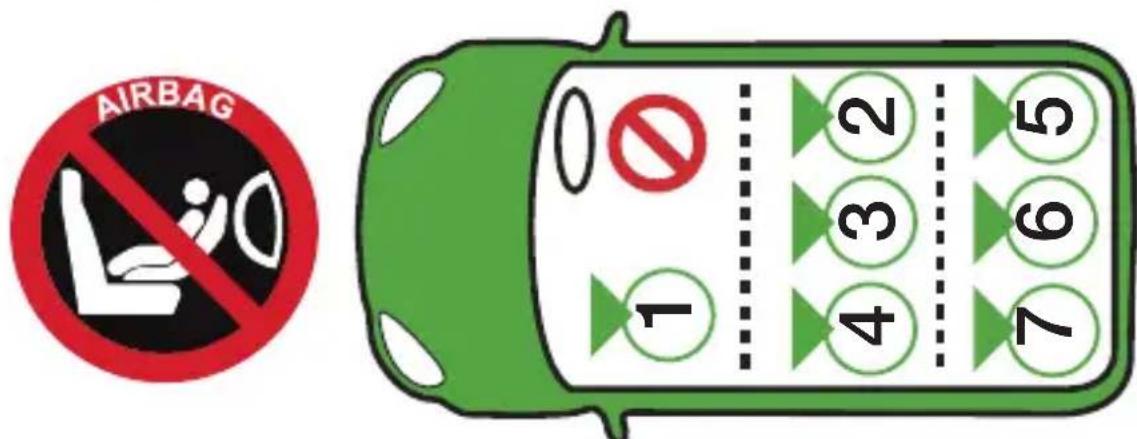

Posizionamento:

- Fare riferimento alla lista di veicoli per controllare la compatibilità.

- Non utilizzare mai il seggiolino su un sedile dotato di airbag attivo. Fare riferimento al manuale del veicolo per istruzioni su come disattivare l'airbag.

- Se lo schienale del sedile può essere reclinato, scegliere la posizione più verticale quando si usa il seggiolino.

- Non usare mai il seggiolino in casa. Non è progettato per uso domestico ma esclusivamente per l'auto.

AIRBAG 0 1 2 3 4 5 6 7

Sicurezza-Si prega di leggere con attenzione:

• Non usare MAI il seggiolino sul sedile del passeggero con airbag attivo.

- Tutte le parti rigide e in plastica del seggiolino devono essere posizionate in modo tale che, nell'utilizzo giornaliero del veicolo, non rimangano intrappolate da sedili mobili o nella portiera del veicolo.

- Ricordare che l'utilizzo di altri punti di supporto del peso rispetto a quelli indicati nelle istruzioni potrebbe ridurre notevolmente il fattore di protezione del seggiolino.

- Allacciare sempre la cintura al bambino prima di mettersi in viaggio.

• Non lasciare mai i bambini senza supervisione.
- Non cercare mai di smontare o modificare parti del seggiolino o di sviare dal corretto uso delle cinture di sicurezza del veicolo.
- Dopo un incidente si consiglia di sostituire il seggiolino e le cinture di sicurezza dell'auto. Sebbene non ci siano danni visibili, potrebbero aver perso affidabilità.
- Non mettere cuscini o asciugamani sotto il seggiolino, poiché ciò potrebbe avere influire negativamente la performance del seggiolino durante un incidente.
- Tutte le cinture che legano il seggiolino al sedile dell'auto devono essere ben tirate e non aggrovigliate.
- Assicurasi sempre che l'imbracatura del seggiolino e la cintura dell'auto siano ben tesi, per garantire la massima protezione per il tuo bambino.
- Assicurarsi che l'imbracatura e la cintura dell'auto non rimangano tra le portiere o sfreghino contro parti contundenti.
- Se la cintura o l'imbracatura dovesse logorarsi si consiglia di sostituirle prima di mettersi in viaggio.
- Non sostituire mai le parti del seggiolino con altre non approvate dalla Cosatto.
- La Cosatto consiglia di non comprare o vendere seggiolini in seconda mano. Diversi seggiolini acquistati in questo modo sono risultati pericolosi.
- ATTENZIONE: Il seggiolino potrebbe danneggiare il rivestimento dell'auto. La Cosatto non potrà essere ritenuta responsabile di tale danno.
- La sicurezza è garantita solo se il seggiolino viene montato seguendo le istruzioni fornite.
- Legare e assicurare bene qualsiasi bagaglio o altro oggetto che potrebbe ferire il bambino in caso di collisione.
- La mancata osservanza delle istruzioni può essere pericolosa, rende automaticamente nulla la garanzia ed esonera la Cosatto da qualsiasi responsabilità.
- L'ancoraggio della cintura è stato progettato per un facile rilascio in caso di emergenza. NON È A PROVA DI BAMBINI. Bambini di natura più curiosa possono imparare a slacciare le cinture. Si consiglia di insegnare ai propri figli di nongiocare mai con la fibbia o con qualsiasi altra parte del seggiolino.
- La cintura subaddominale deve essere allacciata molto bassa affinché il bacino del bambino risulti ben fissato.
- In modalità seggiolino rialzato, la cintura addominale deve essere posizionata in modo tale da proteggere bene il bacino del bambino.
- Non utilizzare il seggiolino senza la fodera originale, poiché costituisce parte integrante dell'affidabilità dello stesso. Si consiglia di sostituire la fodera solo con altri raccomandati dalla Cosatto.
- Si consiglia di coprire il seggiolino se lasciato sotto il sole per un periodo di tempo prolungato, poiché la superficie potrebbe surriscaldarsi. Si consiglia inoltre di controllare la superficie del seggiolino prima di sistemarvi il bambino.

Avvertenza:

1. (76 - 105cm) Questo è un sistema di ritenuta bambini i-Size. È approvato secondo la direttiva n. 129, per l'utilizzo in veicoli combatibili i-Size come indicato nel libretto del veicolo dalla casa di produzione.

2. (100 - 150cm) Questo è un sistema di ritenuta per bambini potenziato per seggiolino i-Size. È approvato secondo il regolamento UN n. 129, per l'uso principalmente in "posti a sedere i-Size" come indicato dai produttori di veicoli nel manuale dell'utente del veicolo.

3. Non utilizzare mai il seggiolino sul sedile del passeggero dotato di airbag attivo.

4. In caso di dubbio, consultare il produttore del seggiolino o il rivenditore.

Manuntenzione:

• Questo sistema di ritenuta bambini è stato progettato secondo gli standard di sicurezza e, con un uso corretto e la appropriata manutenzione, vi regalerà diversi anni senza pensieri.
• Conservare il seggiolino in un luogo asciutto e sicuro.
• Riporre un sistema di ritenuta umido incoraggerà la produzione di muffe, si consiglia quindi, dopo l'esposizione ad atmosfere umide, di asciugarlo con un panno soffice e lasciare che si asciughi completamente prima di metterlo via.
• Evitare di lasciare il seggiolino esposto al sole per un periodo prolungato di tempo, poiché i colori potrebbero sbiadire.
• Controllare il seggiolino regolarmente per eventuali danneggiamenti- se presenti, smettere immediatamente di utilizzare il prodotto.
  • Non smontare il seggiolino durante la pulizia, non è necessario e potrebbe risultare pericoloso.
• Le parti in plastica e in metallo possono essere pulite con una spugna, acqua tiepida e un detergente delicato.
  • Per la pulizia fare riferimento alle istruzioni per il lavaggio dei materiali duttili.
• Rimuovere la fodera/il rivestimento del sedile prima della pulizia.
  • Non lavare mai con detergenti abrasivi, a base di ammoniaca, candeggina, o alcool.
• Rimuovere tutti gli imballaggi e i materiali protettivi sul prodotto prima di utilizzarlo.

Legenda :

	Fare riferimento all'avvertimento XX		Ripetere l'azione x volte		Tenere premuto
	Azione corretta		Freccia per azioni generali		Controllare
	Azione sbagliata		Blocco		Procedere al punto XX
	Segnale acustico		Sblocco		Ripetere l'azione nell'altro lato

Lista delle parti:

Si prega di far riferimento ai diagrammi:

P1: Poggiatesta P7: Imbracatura

P2: Poggiaschiena P8: Ancoraggio cintura

P3: Sedile P9: Fodera sedile

P4: Braccio ISOFIX P10: Portabibite

P5: Guida ISOFIX (x2) P11: Bretella dell'imbracatura superiore

P6: Scompartimento

Parti di ricambio

Le parti di ricambio disponibili sono elencate qui di seguito. Per il Regno Unito e l'Irlanda è possibile ordinare tramite il nostro sito web: http://www.cosatto.com/service-centre/spares I clienti al di fuori del Regno Unito e dell'Irlanda possono contattare il distributore locale indicato su http://www.cosatto.com/stockists

In caso di ulteriore assistenza, non esitate a contattarci all'nostro indirizzo email: [e-mail]

S1: Rivestimento in tessuto per poggiatesta S6: Inserto per schienale (Set)
S2: Rivestimento in tessuto della base S7: Guida ISOFIX (Set)
S3: Portabibite S8: Cuscinetti pettorali (Set)
S4: Inserto centrale del poggiatesta S9: Imbottitura inguine
S5: Inserto ad ala laterale del poggiatesta (Set) S10: Fodera sedile

Informazioni per l\`uso e il montaggio:

Si prega di fare riferimento ai diagrammi di istruzione

Portabibite

1 - Montaggio:

Per rimuovere seguire il processo inverso.

Posizionamento

2- ATTENZIONE: Non utilizzare mai il seggiolino su un sedile dotato di airbag attivo. Fare riferimento al manuale del veicolo per istruzioni su come disattivare l'airbag.

ATTENZIONE: Il seggiolino per bambini può essere installato solo nel senso di marcia, utilizzando una cintura di sicurezza a tre punti e una diagonale sul sedile anteriore o posteriore del passeggero della vettura.

Braccio ISOFIX

3- Posizionamento:

I due punti di ancoraggio inferiori ISOFIX si trovano solitamente tra la base del sedile e lo schienale (a).

Alcuni veicoli hanno l'indicatore ISOFIX vicino ai punti di ancoraggio inferiore ISOFIX (b).

4- Montare le guide ISOFIX (Opzionale):

Le guide ISOFIX possono aiutare a identi-care i punti di ancoraggio ISOFIX del veicolo e facilitare l'installazione. Possono anche con tribuire a proteggere il sedile del veicolo.

5- Montaggio:

Tenere premuti i pulsanti di regolazione del braccio ISOFIX ed estendere completamente i bracci (a).

Agganciare i bracci ISOFIX (b) e assicurarsi che gli indicatori di sicurezza sui bracci ISOFIX siano verdi (c).

Spingere la base all'indietro no a che non aderisca bene allo schienale del sedile del veicolo (d).

Per rimuovere seguire il processo inverso.

Bretella dell'imbracatura superiore

6- Posizionamento:

Il punto di ancoraggio ISOFIX della bretella dell'imbracatura si trova sulla parte superiore del sedile (a), sul retro del sedile (b), sul pavimento del veicolo (c) o sul so tto del veicolo (d). In caso di dubbi, consultare il manuale del veicolo.

Montaggio:

7- Sganciare la bretella dell'imbracatura superiore iniziare (a) e portarla sul sedile del veicolo (b).

Chiudere lo sportello del vano posteriore.

8- Potrebbe essere necessario allungare la bretella dell'imbracatura superiore per raggiungere il punto di ancoraggio ISOFIX. Per allungarla premere il regolatore (a) ed estrarre la cinghia (b).

Per le station wagon, si prega di rumuovere il portapacchi (consultare il manuale del veicolo per le istruzioni).

Far passare la bretella dell'imbracatura superiore sotto il poggiatesta del veicolo (c). Rimuovere il poggiatesta se interferisce con la bretella (consultare il manuale del veicolo per istruzioni).

Fissare la clip per cinghie dell'imbracatura ISOFIX (d & e) al punto di ancoraggio (f, g, h o i).

9- Tirare la cinghia dell'imbracatura superiore (a) fino a quando l'indicatore di tensione è verde (b). La cinghia è ora sufficientemente tesa.

Per rimuovere seguire il processo inverso.

Il seggiolino

Montaggio:

10- Posizionare il seggiolino sul sedile, rivolto in avanti.

Fissare i bracci ISOFIX ai punti di ancoraggio (fare riferimento ai punti 5) (a).

Fissare la clip per cinghie dell'imbracatura ISOFIX al punto di ancoraggio (fare riferimento ai punti 7 - 9) (b).

Poggiatesta

Adattamenti:

12- Posizione corretta del poggiatesta:

Imbracatura

Allentare:

Attenzione: Tirare solo la cintura dell'imbracatura

14- Stringere:

15- NOTA BENE: L'imbracatura deve essere stretta al punto giusto, tanto da proteggere il vostro bambino e allo stesso tempo farlo stare comodo.

Controllare che le bretelle non siano attorcigliate.

16- Apertura:

17- Chiusura:

Posizionare il bambino sul sedile:

18- Aprire l'imbragatura (fare riferimento al punto 16) (a).

Sollevare il poggiatesta (fare riferimento al punto 11) (b).

19- Posizionare il bambino sul sedile:

Chiudere l'imbracatura (fare riferimento al punto 17) (a).

Regolare il poggiatesta (fare riferimento al punto 11) (b).

Stringere l'imbracatura (fare riferimento al punto 14) (c).

Il seggiolino Conversione alla modalità sedile rialzato (100 - 150 cm):

20- Conversione alla modalità sedile rialzato (100 - 150 cm):

Allentare l'imbracatura e aprirla (a).

Rimuovere l'imbottitura inguinale e la fodera del sedile (b).

Sollevare il poggiatesta nella posizione più alta (c, fare riferimento al punto 10).

Collegare l'imbracatura top-tether alla parte posteriore del sedile dell'auto (d).

21- Sbottonare i bottoni automatici e sollevare la linguetta del rivestimento del poggiatesta (a).

Sbottonare i bottoni automatici e aprire il lembo del rivestimento dello schienale (b).

Riporre la fibbia nell'apposito vano (c).

22- Riporre l'imbracatura dietro il rivestimento in tessuto dello schienale (a).

Riporre la clip dell'imbracatura nell'apposita fessura (b).

Rimontare il lembo del rivestimento in tessuto dello schienale, il rivestimento in tessuto del sedile e la linguetta del rivestimento in tessuto del poggiatesta (c).

La fibbia deve essere riposta in basso nel vano portaoggetti.

Cinghie solo 23- Montaggio:

con bracci ISOFIX

Posizionare il seggiolino sul sedile, rivolto in avanti(a).

Fissare i bracci ISOFIX ai punti di ancoraggio (fare riferimento ai punti 5) (b).

Fissare il bambino con la cintura del veicolo (fare riferimento al punto 24 - 25) (c).

Per rimuovere seguire il processo inverso.

Imbracatura 24-

Posizionare il bambino sul seggiolino.

Estrarre la cinghia del veicolo fuori e intorno al bambino (a) e fissare la fibbia (b).

La cintura subaddominale deve essere inserita dentro le guide della cintura subaddominale (c) sotto ai braccioli.

Far passare la cintura diagonale del veicolo attraverso la guida diagonale del poggiatesta (d).

25- Tenere ben tesa la cintura (a & d).

ATTENZIONE: La posizione dell'ancoraggio delle cinture può influenzare la stabilità del seggiolino. In caso di incidente potrebbe impedire al seggiolino di proteggere il tuo bambino nel miglior modo possibile. Una volta assicurata la cintura di sicurezza, se la fibbia si trova in posizione X, provare a sistemar il seggiolino su un altro sedile.

Per rimuovere seguire il processo inverso.

Solo con la 26- Montaggio:

cintura

Posizionare il seggiolino sul sedile, rivolto in avanti(a).

Ritrarre i bracci ISOFIX (fare riferimento ai punti 5) (b).

Fissare il bambino con la cintura del veicolo (fare riferimento al punto 24 - 25) (c).

Per rimuovere seguire il processo inverso.

Componenti

Rimozione:

27- Sollevare il poggiatesta nella posizione più alta (a, fare riferimento al punto 10).

Sganciare la cinghia di regolazione del poggiatesta (b) e i bottoni automatici (c) sul retro del rivestimento in tessuto del poggiatesta.

Sganciare il rivestimento in tessuto del poggiatesta dalla guida della cintura diagonale del poggiatesta del veicolo (d) e rimuovere il rivestimento in tessuto.

28- Sbottonare i bottoni automatici e aprire il lembo del rivestimento dello schienale (a).

Sbottonare i bottoni automatici sul retro della base (b).

Sganciare il tessuto intorno al punto di attacco del portabibite (c).

Rimuovere il rivestimento in tessuto del sedile (d).

Invertire le procedure sopra descritte per rimontare i componenti.

Lista di controllo:

• Avete verificato la compatibilità del seggiolino auto con il veicolo previsto?
• Se applicabile, l'air-bag è disattivato?
• Il seggiolino per bambini è montato correttamente sul sedile del veicolo?
  • Avete controllato gli indicatori di sicurezza dei bracci ISOFIX, della gamba di supporto e della sicurezza del sedile ISOFIX?
• Il bambino è correttamente posizionato nel seggiolino auto?
• La cintura e l'imbracatura del veicolo sono adeguatamente tese e non attorcigliate?
