MANUAL DE USUARIO ORON H2 Cameo

USER'S MANUAL BEDIENUNGSANLEITUNG MANUEL D'UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D' USO

cameo®

INFLAMMABLES ORDINAIRES 102

MISE AU REBUT 102

DÉCLARATIONS DU FABRICANT 103

ESPAÑOL

INFORMACIÓN SOBRE ESTE MANUAL DE USUARIO 104

USO PREVISTO 104

EXPLICACIONES DE TÉRMINOS Y SÍMBOLOS 104

INSTRUCCIONES DE SEGURIDAD 106

NOTAS SOBRE LOS DISPOSITIVOS PORTÁTILES DE EXTERIOR 112

CONTENIDO DEL EMBALAJE 112

CONEXIONES, MANDOS E INDICADORES 113

FUNCIONAMIENTO 116

INSTALACIÓN Y MONTAJE 127

CUIDADO, MANTENIMIENTO Y REPARACIÓN 129

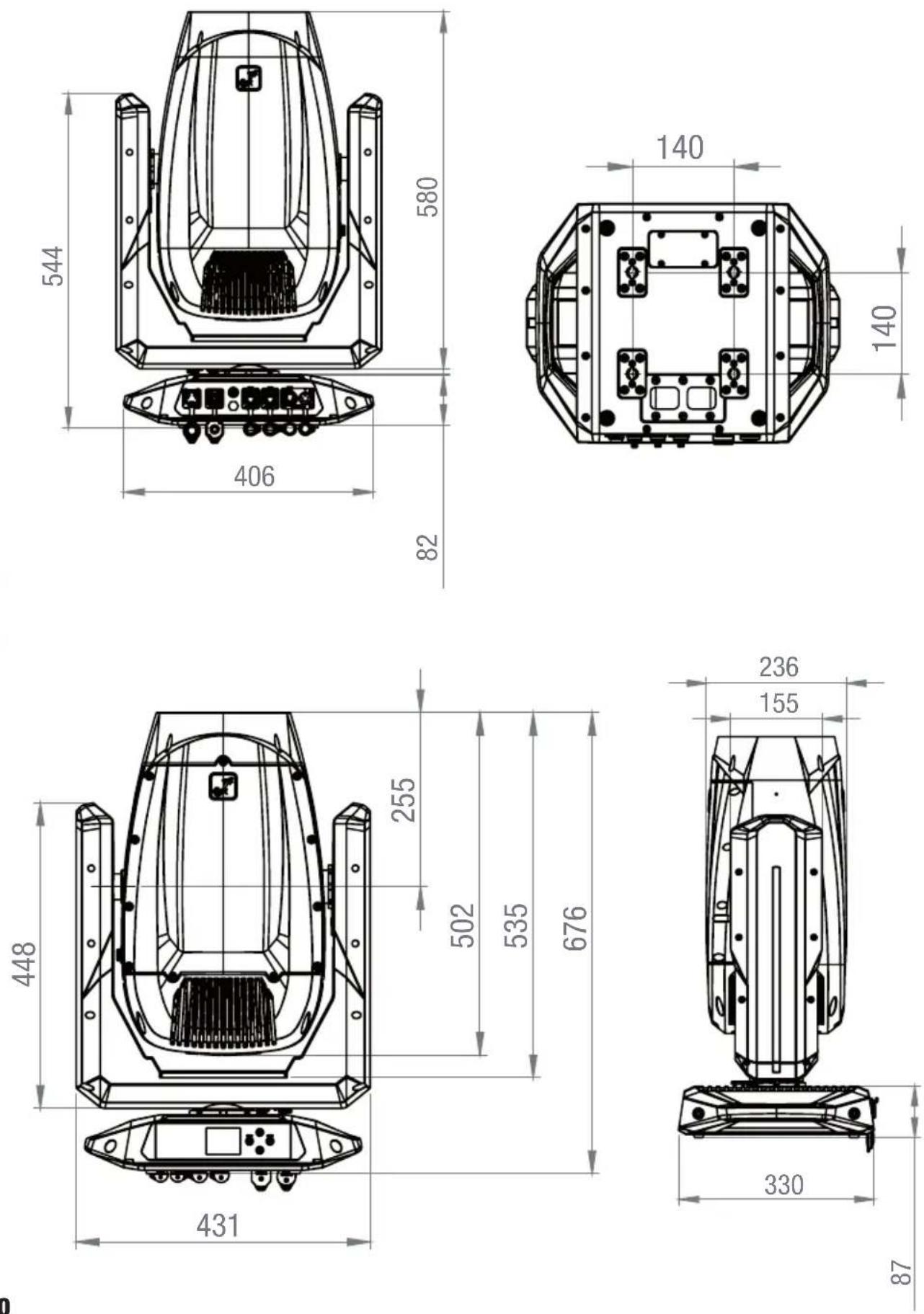

DIMENSIONES 130

CARACTERÍSTICAS TÉCNICAS 131

EXPLICACIÓN DE LA CLASE DE PROTECCIÓN IP 133

DISTANCIA MÍNIMA A LA SUPERFICIE ILUMINADA 133

DISTANCIA MÍNIMA A MATERIALES NORMALMENTE INFLAMABLES 134

RECICLAJE 134

DECLARACIÓN DEL FABRICANTE 134

POLSKI

INFORMACJE NA TEMAT NINIEJSZEJ INSTRUKCJI OBSŁUGI 136

ZAMIERZONE ZASTOSOWANIE 136

INSTRUKCJE BEZPIECZEŃSTWA 138

HA TOMADO LA DECISIÓN CORRECTA.

Este aparato ha sido desarrollado y fabricado siguiendo las normas de calidad más exigentes para garantizarle muchos años de funcionamiento sin problemas. Lea atentamente este manual de usuario para poder utilizar su nuevo producto Cameo Light de forma rápida y óptima. Encontrará más información sobre Cameo Light en nuestra página web CAMEOLIGHT.COM

INFORMACIÓN SOBRE ESTE MANUAL DE USUARIO

• Lea atentamente las instrucciones de seguridad y todo el manual antes de utilizar el equipo.
• Respete los indicadores de advertencia que aparecen en el equipo y en las instrucciones de uso.
• Tenga siempre a mano el manual de usuario.
• Si vende o cede el aparato, es importante que incluya también este manual de usuario, ya que forma parte integrante del producto.

USO PREVISTO

¡Este producto es un equipo para eventos!

Este producto ha sido desarrollado para su uso profesional en el ámbito de la tecnología de eventos y no es apto para su uso como iluminación en el hogar ni en zonas residenciales.

¡El equipo no debe utilizarse para iluminar a las personas!

Es responsabilidad del operador asegurarse de que ninguna persona quede expuesta al haz de luz o a sus reflejos.

¡Funcionamiento temporal! ¡El equipo para eventos está diseñado únicamente para un uso temporal y no está pensado para un uso continuado ni para una instalación permanente! Además, este producto está destinado únicamente a usuarios cualificados con conocimientos especializados en eventos.

Cualquier uso de este producto que no tenga en cuenta las características técnicas y las condiciones de funcionamiento especificadas se considera un uso inadecuado.

El uso inadecuado de este producto exime de toda responsabilidad por daños personales y materiales, incluso de terceros.

El producto no es adecuado para:

• Niños (debe advertirse a los niños que no jueguen con el aparato).
• Personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos.

EXPLICACIONES DE TÉRMINOS Y SÍMBOLOS

1. PELIGRO: La palabra PELIGRO, posiblemente en combinación con un símbolo, indica una situación o condición inminentemente peligrosa para la vida y la integridad física.
2. ADVERTENCIA: La palabra ADVERTENCIA, posiblemente en combinación con un símbolo, indica una situación o condición potencialmente peligrosa para la vida y la integridad física.

3. PRECAUCIÓN: La palabra PRECAUCIÓN, posiblemente en combinación con un símbolo, indica situaciones o condiciones que pueden provocar lesiones.

4. ATENCIÓN: La palabra ATENCIÓN, posiblemente en combinación con un símbolo, indica situaciones o condiciones que pueden provocar daños a la propiedad y/o al medioambiente.

Este símbolo indica peligro de descarga eléctrica.

Este símbolo indica las zonas o situaciones peligrosas.

Este símbolo indica peligro por superficie a alta temperatura.

Este símbolo indica que debe evitarse mirar o fijar la vista en la fuente de luz.

WARNING! DO NOT STARE INTO THE BEAM WARNUNG! NICHT IN DEN STRAHL STARREN

EYE EXPOSURE TO THE BEAM IS NOT PERMITTED

AUGENEXPOSITION DURCH DEN STRAHL IST NICHT ERLAUBT

RG-3

Este símbolo indica que las fuentes de luz intensa clasificadas en el grupo de riesgo 3 pueden provocar lesiones cutáneas u oculares.

Este símbolo indica la dirección en la que se emite luz potencialmente peligrosa de la salida de luz.

Este símbolo indica que el producto es un equipo del grupo de riesgo 3 que cumple las normas IEC 62471 e IEC 60825-01:2014.

Este símbolo indica un riesgo de aplastamiento.

Este símbolo indica fuentes de luz intensas.

Este símbolo indica que el producto no tiene piezas reparables. Sólo el personal autorizado puede realizar trabajos de mantenimiento o servicio.

Este símbolo indica información adicional sobre el funcionamiento del equipo.

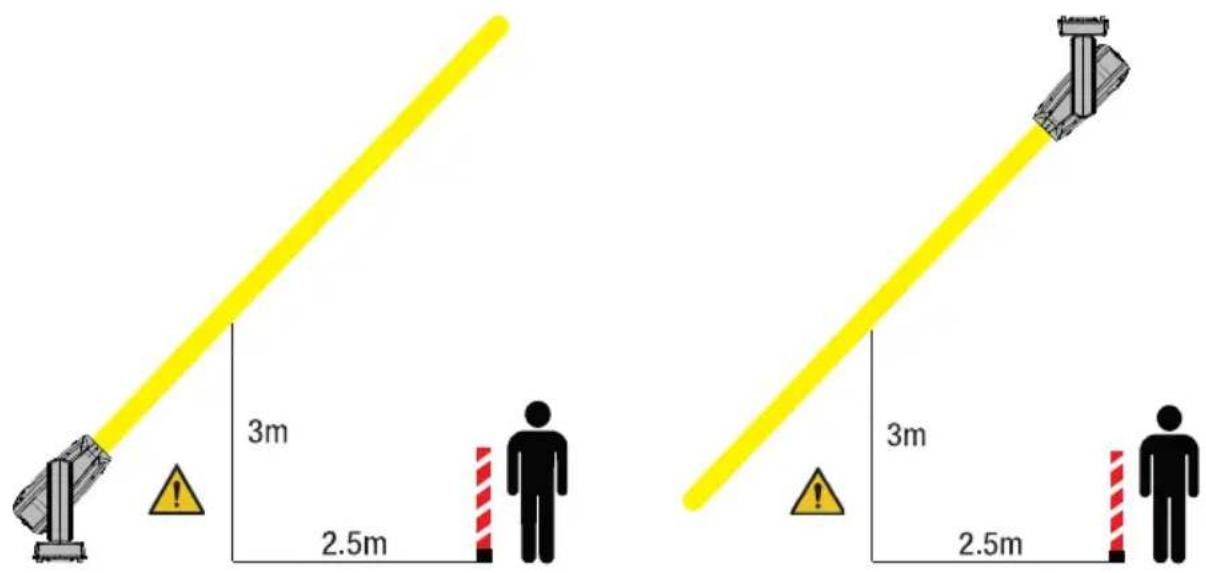

ZONA DE PELIGRO

Para los equipos pertenecientes al grupo de riesgo 3, la zona de peligro se refiere al área en la que la radiación óptica representa un riesgo elevado para la salud. Esta zona está identificada con un símbolo de advertencia como se indica en la siguiente figura.

Radiación óptica

Riesgo de lesiones oculares graves o de ceguera

1. Asegúrese de que hay una distancia horizontal mínima de 2,5 metros y una distancia vertical de al menos 3 metros a la zona de peligro.
2. Asegúrese de que nadie pueda entrar en la zona de peligro. La zona de peligro debe acordonarse con barreras.

3m 2.5m 3m 2.5m

INSTRUCCIONES DE SEGURIDAD

¡ADVERTENCIA! Radiación óptica

Riesgo de lesiones oculares graves o de ceguera

1. El equipo está destinado exclusivamente a efectos de iluminación en el aire.
2. No utilice el equipo para iluminar a personas. No es adecuado para zonas residenciales.
3. Es responsabilidad del operador asegurarse de que ninguna persona quede expuesta al haz de luz o a sus reflejos.

PELIGRO:

1. No abra el equipo ni intente modificarlo.
2. Si el equipo deja de funcionar correctamente, si han entrado líquidos u objetos en el interior del equipo o si este ha sufrido algún otro desperfecto, apáguelo inmediatamente y desconéctelo de la corriente eléctrica. Este equipo solo puede ser reparado por técnicos autorizados.
3. Para los equipos de la clase de protección 1, el conductor de protección debe estar conectado correctamente. No desconecte nunca el conductor de protección. Los equipos de la clase de protección 2 no tienen conductor de protección a tierra.
4. Asegúrese de que los cables con tensión no estén doblados ni dañados mecánicamente de alguna forma.
5. No puentee nunca el fusible del equipo.

ADVERTENCIA:

1. El equipo no debe ponerse en funcionamiento si presenta daños evidentes.
2. El equipo solo debe instalarse cuando esté desenchufado de la corriente eléctrica.
3. Si el cable eléctrico está dañado, no ponga en funcionamiento el equipo.
4. Los cables eléctricos fijos solo deben ser sustituidos por una persona cualificada.

ATENCIÓN:

1. Si el equipo ha estado expuesto a un cambio brusco de temperatura (por ejemplo, después del transporte), no lo encienda inmediatamente. La condensación o la humedad podrían dañar el equipo. No encienda el equipo hasta que haya alcanzado la temperatura ambiente.
2. Asegúrese de que la tensión y la frecuencia de la red eléctrica coinciden con los valores indicados en el equipo. Si el equipo dispone de un selector de tensión, antes de enchufarlo a la red eléctrica, asegúrese de que el valor seleccionado es correcto. Utilice solo cables eléctricos adecuados.
3. Para desconectar completamente el equipo de la red eléctrica, no es suficiente con pulsar el interruptor de encendido/apagado del equipo.
4. Asegúrese de que el fusible utilizado corresponde al tipo especificado en el equipo.
5. Asegúrese de que se han tomado las medidas necesarias contra las sobretensiones (por ejemplo, si cae un rayo).
6. Respete la corriente de salida máxima especificada en los equipos con salida eléctrica en paralelo. Asegúrese de que el consumo total de corriente de todos los equipos conectados no supera el valor especificado.
7. Sustituya los cables eléctricos solo por otros cables originales.

PELIGRO:

1. ¡Peligro de asfixia! Las bolsas de plástico y las piezas pequeñas deben mantenerse fuera del alcance de las personas (incluidos los niños) con capacidades físicas, sensoriales o mentales reducidas.
2. ¡Peligro por caída del equipo! Asegúrese de que el equipo está bien instalado y no se puede caer. Utilice únicamente soportes y anclajes adecuados (especialmente en instalaciones fijas). Asegúrese de que los accesorios están correctamente instalados y bien fijados. Asegúrese de que se cumplen las normas de seguridad pertinentes.

ADVERTENCIA:

1. Utilice el equipo únicamente según la finalidad prevista.
2. Utilice solo los accesorios recomendados por el fabricante para el equipo.
3. Durante la instalación, respete las normas de seguridad de su país.
4. Después de conectar el equipo, compruebe todas las tiradas de cable para evitar daños o accidentes, por ejemplo, por riesgo de tropiezo.
5. ¡Es esencial respetar la distancia mínima especificada a los materiales normalmente inflamables! Si no se indica explícitamente, la distancia mínima es de 0,3 m.
6. Respete siempre la distancia mínima a la superficie iluminada que está indicada en el equipo.

PRECAUCIÓN:

1. En el caso de los componentes móviles, como los soportes de montaje, existe la posibilidad de que se atasquen.
2. En el caso de los equipos con componentes accionados por motor, existe riesgo de lesiones por el movimiento del equipo. Un movimiento brusco del aparato puede provocar lesiones por impacto.
3. La superficie exterior del equipo puede calentarse mucho durante el funcionamiento regular. Asegúrese de que no sea posible tocar accidentalmente la carcasa. Deje siempre que el equipo se enfríe lo suficiente antes de desmontarlo, realizar trabajos de mantenimiento, recarga, etc.

ATENCIÓN:

1. No instale ni opere el equipo cerca de radiadores, salidas de calefacción, estufas u otras fuentes de calor. Asegúrese siempre de que el equipo está instalado de forma que esté suficientemente refrigerado y no pueda sobrecalentarse.
2. No coloque ninguna fuente de llama desprotegida, como una vela encendida, cerca del equipo.
3. Las rejillas de ventilación no deben estar cubiertas; los ventiladores no deben estar bloqueados.
4. Utilice el embalaje original u otro embalaje suministrado por el fabricante para el transporte.
5. Evite los golpes o impactos en el equipo.

1. Respete la clase de protección IP, así como las condiciones ambientales, como la temperatura y la humedad, de acuerdo con las especificaciones.
2. Los equipos pueden perfeccionarse constantemente. En caso de que la información sobre las condiciones de funcionamiento, el rendimiento u otras propiedades del aparato especificada en el manual del usuario difiera de la información del etiquetado del aparato, siempre tendrá prioridad la información del aparato.
3. El equipo no es adecuado para climas tropicales ni para funcionar a más de 2.000 m sobre el nivel del mar.
4. A menos que se indique explícitamente, el equipo no es adecuado para su uso en entornos marinos.

¡PRECAUCIÓN! INFORMACIÓN IMPORTANTE SOBRE LOS PRODUCTOS DE ILUMINACIÓN

1. Este equipo pertenece al grupo de riesgo 3. ¡Riesgo de lesiones cutáneas y oculares graves! No mire nunca a la fuente luminosa ni al haz de luz, ¡ni siquiera por poco tiempo! No mire directamente a la lámpara utilizando instrumentos ópticos, como una lupa o unos prismáticos. No exponga la piel al haz de luz ni a sus reflejos.

1. ¡No enfoque el haz de luz sobre superficies inflamables!

1. ¡Los efectos estroboscópicos pueden provocar ataques epilépticos en individuos susceptibles!

1. Estos equipos de iluminación integran lámparas de instalación permanente. no pueden ser sustituidas por el usuario. Las lámparas de este equipo de iluminación solo pueden ser sustituidas por el fabricante, su servicio técnico o una persona con cualificación similar.

EQUIPOS DE PROTECCIÓN INDIVIDUAL

Utilice un equipo de protección adecuado cuando monte, instale y desmonte el equipo:

• Guantes de protección.
• Calzado de seguridad.
• Gafas de protección LB4 conforme a la norma EN 207 (deben llevarse siempre puestas durante el montaje).

TRANSMISIÓN DE SEÑALES DE RADIO (COMO W-DMX® O SISTEMAS DE AUDIO POR RADIO):

La calidad y las prestaciones de las transmisiones de señales inalámbricas suelen depender de las condiciones ambientales.

Por ejemplo, los siguientes factores pueden influir en el alcance y la estabilidad de la señal:

Apantallamiento (como muros, estructuras metálicas, agua).

Saturación del espectro de radio (redes inalámbricas potentes).

Interferencias

Radiación electromagnética (videowalls LED, reguladores de intensidad de luces).

Todas las especificaciones sobre el alcance se refieren a la operación en campo libre con línea directa visual y sin interferencias.

El funcionamiento de los transmisores de radio está sujeto a la normativa oficial. Esta puede variar de una región a otra y el operador debe verificarla antes del uso (como la frecuencia de radio y la potencia de transmisión).

ADVERTENCIA: Los transmisores inalámbricos no deben utilizarse en zonas sensibles donde la radio puede provocar interferencias. Entre las zonas sensibles están:

• Hospitales, centros de salud u otros centros de atención sanitaria que prestan atención al paciente con personal y equipos especializados.
• Zonas peligrosas de clase I, II y III.
• Zonas restringidas.
• Instalaciones militares.
• Aviones y vehículos.
• Zonas en las que está prohibido el uso de teléfonos móviles.

TRANSMISIÓN POR W-DMX®

ADVERTENCIA: En general, la transmisión DMX inalámbrica no debe utilizarse en aplicaciones que impliquen factores relacionados con la seguridad que puedan provocar lesiones personales o daños materiales en caso de fallo.

Esto se aplica en particular a las estructuras móviles de escena o trusses, motores/elevadores controlados por DMX o equipos de elevación que accionan por DMX plataformas elevadoras controladas, sistemas hidráulicos o componentes móviles similares. Además, la transmisión DMX inalámbrica no debe utilizarse para controlar dispositivos de llama o pirotécnicos, efectos accionados por explosiones o efectos de gas o líquidos. Estos incluyen cañones de CO_2 , lanzadores de confeti, efectos de agua o similares.

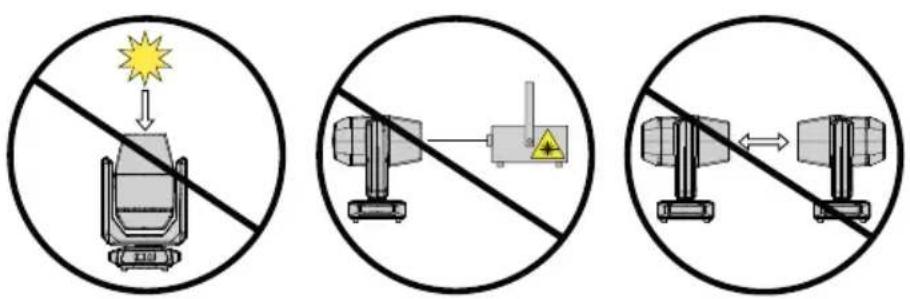

¡ATENCIÓN! POSIBLES DAÑOS POR FUENTES DE LUZ EXTERNAS

La radiación solar, la radiación láser y los haces de luz agrupados de otros focos pueden dañar la carcasa y los componentes internos, como los filtros, las ruedas de gobos y colores, los motores, los cables, las correas, ¡así como las fuentes de luz! No exponga el aparato, y en especial la abertura del objetivo, a la luz solar directa, a la radiación láser ni a los haces de luz de otros focos durante el desembalaje, la instalación, la inactividad prolongada y el funcionamiento. Cuando no utilice el equipo, dirija siempre la abertura del objetivo hacia el suelo. Para ello, también puede utilizar la función «Sun Protection», que puede activarse mediante un comando DMX (véase el canal «Device Settings» en la tabla DMX). Un sensor giroscópico integrado detecta la orientación del equipo.

Los daños causados por fuentes de luz externas quedan excluidos de la garantía del fabricante

ZONAS SIN ILUMINACIÓN

Se puede utilizar DMX para definir zonas (zona de espectadores, zona de escenario y similares) en las que se desactive automáticamente la iluminación en cuanto el haz de luz alcance dicha zona durante los giros horizontales y verticales. Solo se puede activar a la vez una de las tres zonas sin iluminación disponibles.

Establecer zonas sin iluminación:

1. Ajustes del equipo: Valor 004-005 Enable Savings B0 Zone.
2. Defina el cuadrado (zona sin iluminación) con Save Position 1 a Save Position 4 (los valores de giro horizontal y vertical establecidos para las posiciones respectivas).
3. Guardar un cuadrado definido en una zona con Save Positions to Zone A a Save Positions to Zone C.
4. Activar zona sin iluminación con Blackout Zone A active o Blackout Zone B active o Blackout Zone C active.

El equipo emite un breve efecto estroboscópico para confirmar que se ha guardado correctamente la posición o zona.

Una vez establecida una zona sin iluminación, ¡no debe cambiarse la posición del equipo!

Blackout Zone	000 - 005 Blackout Zone deactivated
	006 - 046 Save Position 1
	047 - 087 Save Position 2
	088 - 108 Save Position 3
	109 - 129 Save Position 4
	130 - 150 Save Positions to Zone A
	151 - 171 Save Positions to Zone B
	172 - 192 Save Positions to Zone C
	193 - 213 Blackout Zone A active
	214 - 234 Blackout Zone B active
	235 - 255 Blackout Zone C active
Device settings 000 - 003(hold value for 3 seconds)	Sin función
	004 - 005 Enable Savings BO Zone

NOTAS SOBRE LOS DISPOSITIVOS PORTÁTILES DE EXTERIOR

1. ¡Funcionamiento temporal! Los equipos para eventos suelen estar diseñados solo para un uso temporal.
2. El funcionamiento continuo o la instalación permanente, sobre todo en el exterior, pueden deteriorar el funcionamiento, las superficies y las juntas, y acelerar la fatiga del material.
3. Los daños en el revestimiento de la superficie pueden mermar la protección anticorrosión del equipo. Los revestimientos superficiales dañados (por ejemplo, arañazos) deben repararse rápidamente con medidas adecuadas.

CONTENIDO DEL EMBALAJE

Saque el producto del envase y retire todo el material de embalaje.

Compruebe que la entrega está completa e intacta y notifique a su distribuidor inmediatamente después de la compra si la entrega no está completa o está dañada.

Contenido del embalaje del producto:

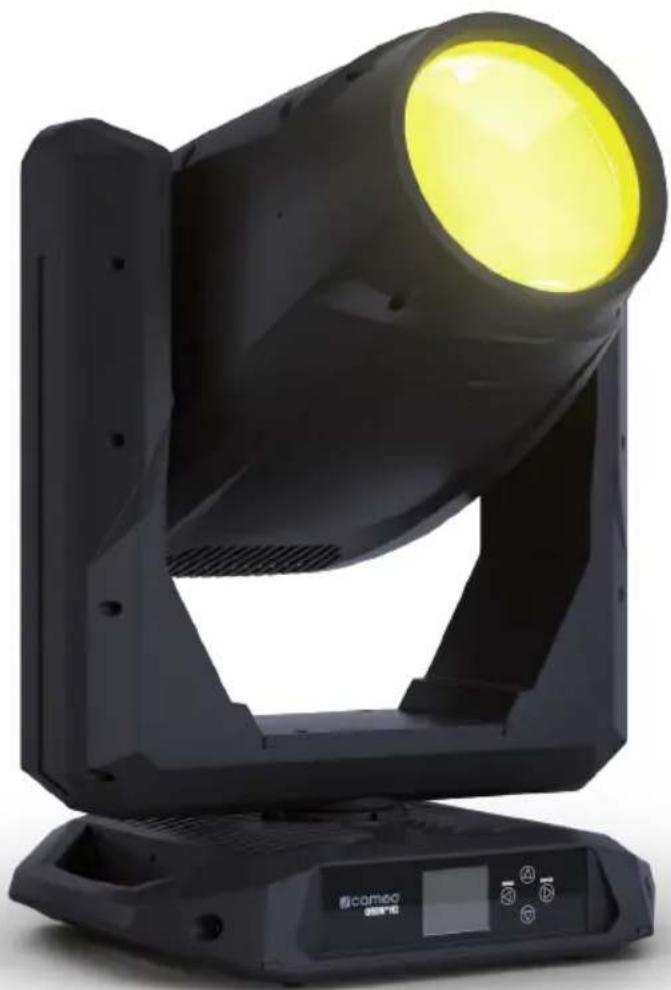

▶ 1 × Cabeza móvil ORON H2
▶ 1 × Cable eléctrico

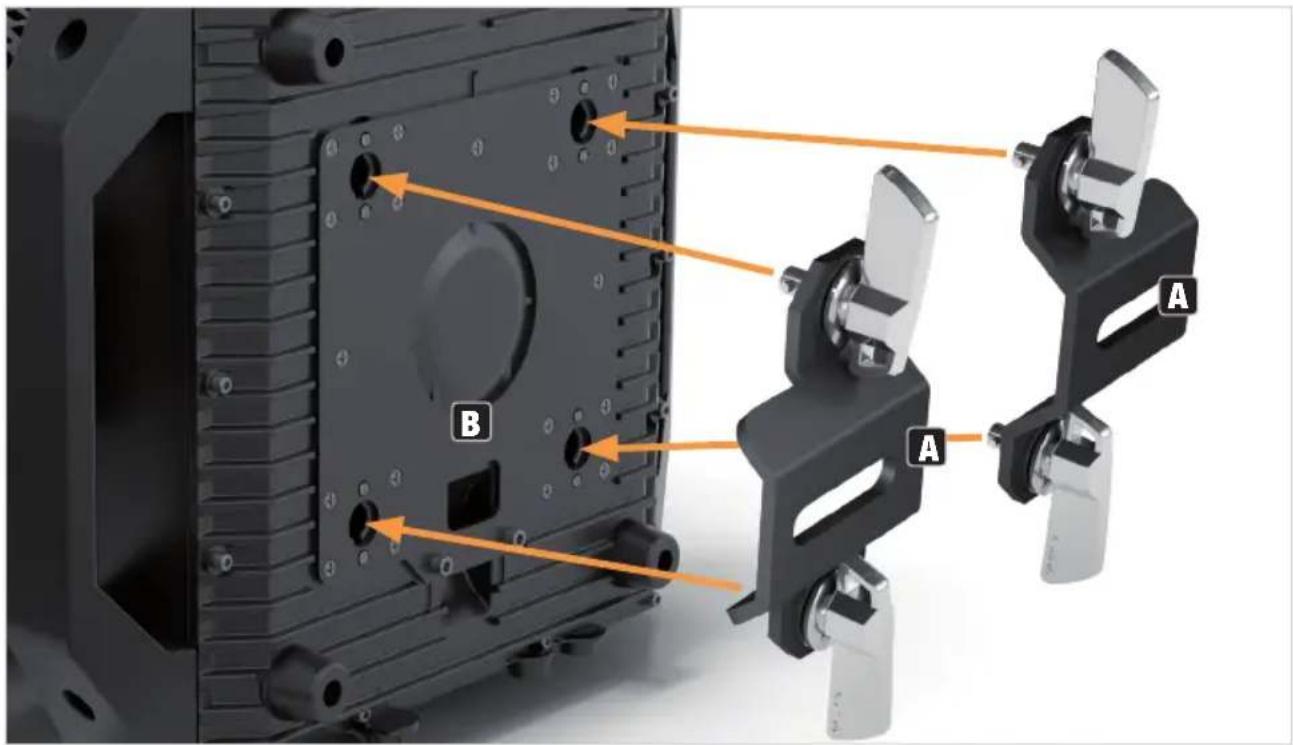

▶ 2 × Soportes en omega

▶ Información de seguridad y conformidad (código QR para descargar el manual del usuario)

FUNCIONES DE CONTROL:

Control DMX de canales 24, 27 y 33

Funcionamiento Maestro/Esclavo

Modo Autónomo

W-DMX®

CARACTERÍSTICAS:

Clase de protección IP65. Motor de fósforo láser de 260 W. DMX512. DMX inalámbrico. Art-Net y sACN. Conectores DMX de 5 pines 2 soportes de montaje en omega suministrados. Tensión operativa: 100-240 Vca.

El foco es compatible con el estándar RDM (Remote Device Management). La gestión remota de dispositivos permite consultar el estado y la configuración de los dispositivos RDM conectados mediante un controlador compatible RDM, como el Cameo UNICON, disponible como opción (ref.: CLI-REMOTE)

CONEXIONES, MANDOS E INDICADORES

POWER IN 1 Lock POWER OUT 2 FUSE 3 7 NET OUT 6 NET IN PUSH PUSH PUSH DMX OUT 5 DMX IN 4 SETRONIC IP65

1 POWER IN

Entrada de alimentación eléctrica IP65 con tapón protector de goma. Tensión operativa: 100-240 Vca, 50/60 Hz. Cable de alimentación suministrado (cuando no se utilice, cierre siempre el conector con su tapón protector de goma).

2 POWER OUT

Salida de alimentación eléctrica IP65 con tapón protector de goma. Permite la alimentación de otros focos CAMEO. Asegúrese de que el consumo total de corriente de todas las unidades conectadas no supere el valor especificado en amperios (A) en el equipo (cuando no se utilice, cierre siempre el tapón protector de goma).

3 FUSE

Portafusibles IP65 para fusibles de 5 × 20 mm. NOTA IMPORTANTE: Sustituya el fusible por otro del mismo tipo y valor. Vuelva a cerrar con cuidado el portafusibles para seguir manteniendo la estanquidad IP65. Si el fusible se fundiera varias veces, póngase en contacto con un servicio técnico autorizado.

4 DMX IN

XLR macho IP65 de 5 pines para conectar un controlador DMX (como una mesa DMX). Cuando no se utilice, cierre siempre el conector con su tapón protector de goma.

5 DMX OUT

XLR hembra IP65 de 5 pines para enviar la señal de control DMX (cuando no se utilice, cierre siempre el conector con su tapón protector de goma.

6 NET IN / OUT

Conectores RJ45 para la conexión a una red Art-Net o sACN y para el reenvío de la señal de control (cuando no se utilice, cierre siempre el conector con su tapón de goma). Utilice cables IP65 y cat 5e o superior para la conexión a la red.

7 ELEMENTO DE IGUALACIÓN DE PRESIONES

Elemento de igualación de presiones para evitar la condensación en el interior de la carcasa. Para garantizar su correcto funcionamiento, el elemento debe protegerse de la suciedad.

ANTENA

La antena para el control por DMX inalámbrico se encuentra en el interior del equipo.

ATENCIÓN: Para proteger los conectores DMX y de red de las salpicaduras de agua de acuerdo con el grado de protección IP65, deben utilizarse conectores de entrada y salida especiales con grado de protección IP65, o bien taparlos con tapones de goma. Cuando se conectan correctamente o cuando se cierran bien con los tapones protectores de goma, los conectores POWER IN y POWER OUT están protegidos de las salpicaduras de agua según la norma IP65.

f camoo ORON H2 8 MENU 9 ENTER

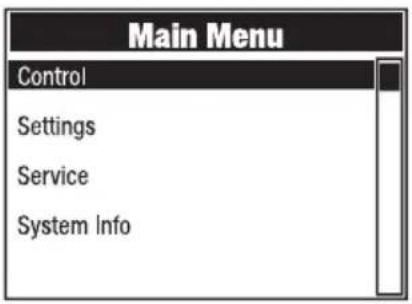

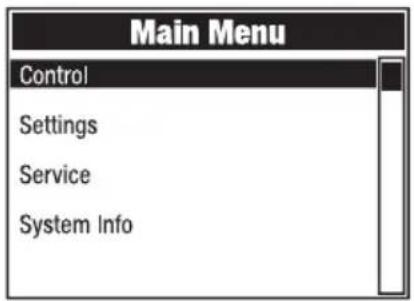

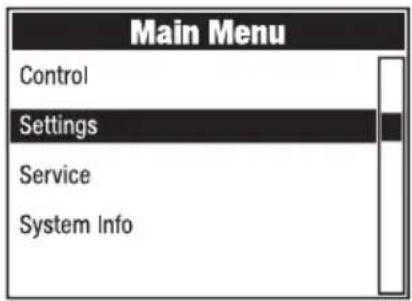

8 PANTALLA LCD

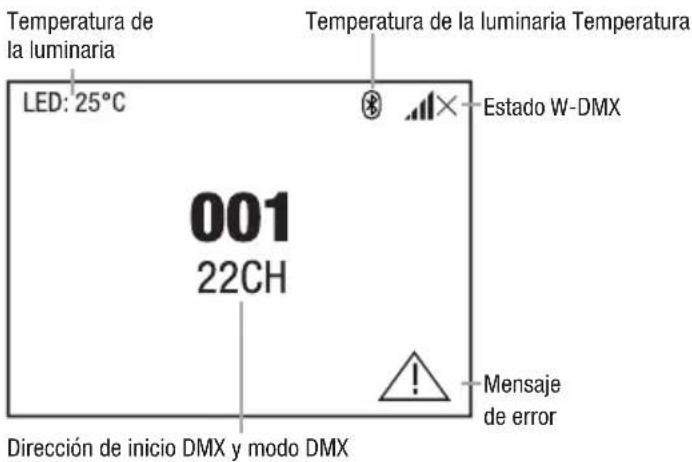

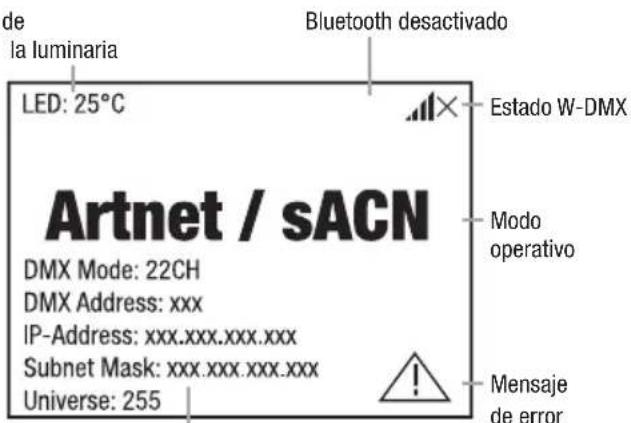

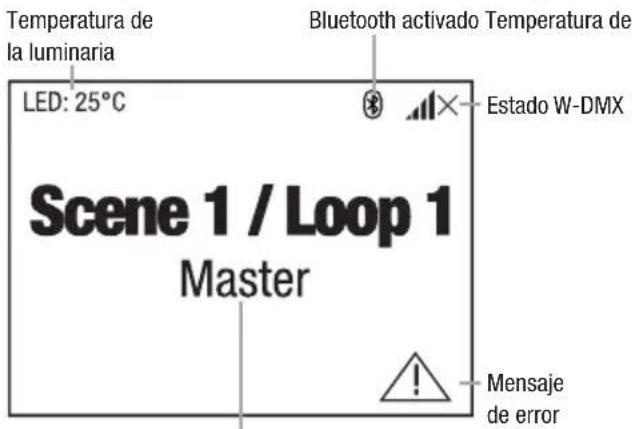

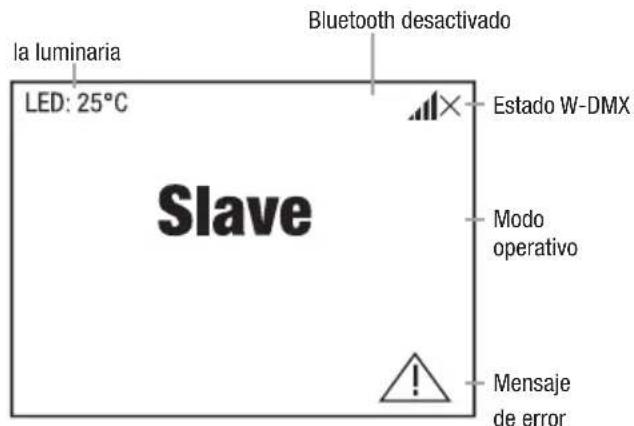

La pantalla iluminada muestra el modo operativo activado actual (pantalla principal), los elementos del menú principal y de los submenús, así como el valor numérico o el estado en determinados elementos del menú. Si no hay señal de control conectada al equipo, los caracteres del centro de la pantalla parpadearán; el parpadeo se detendrá en cuanto haya una señal de control (W-DMX ^® , DMX y modo Esclavo).

9 PANEL DE CONTROL TÁCTIL

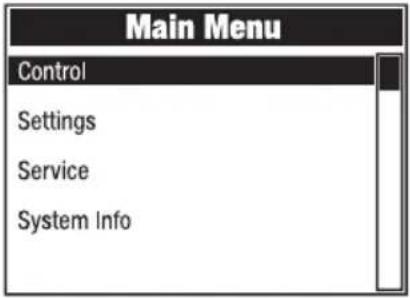

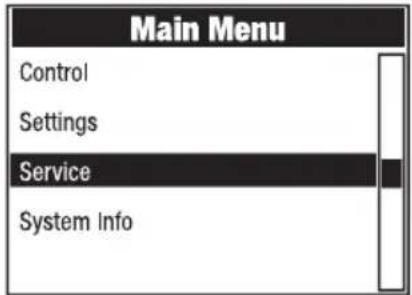

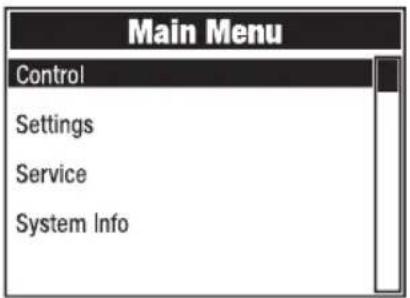

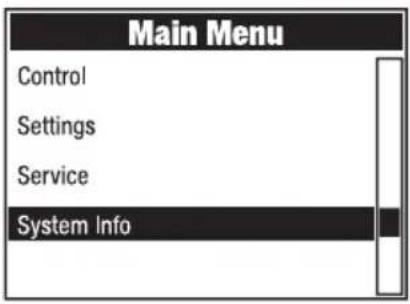

MENU: Pulse MENU para entrar al menú principal. Pulse de nuevo o varias veces para volver a la pantalla principal.

▲ y ▼. Utilice ▲ y ▼ para seleccionar los elementos del menú principal (como la dirección DMX o el modo operativo) y en los submenús. Cambie el valor o el estado de un elemento del menú, como la dirección DMX.

ENTER: Pulse ENTER para entrar al menú y cambiar el valor o el estado, y entrar a uno de los submenús. Confirme el cambio de valor o de estado pulsando ENTER.

NOTA:

• Antes de desplazarse por el menú del equipo, asegúrese de que el panel de control está seco y limpio para que funcione correctamente.
• La humedad en el panel de control puede provocar un funcionamiento incorrecto del foco, por ejemplo, en exteriores. Por lo tanto, después de configurar el foco, active la función de bloqueo para evitar un funcionamiento incorrecto por efecto del agua (Settings > Display > Autolock). Para desactivar la función de bloqueo: Pulse a la vez UP y DOWN durante unos 5 segundos.

La pantalla alimentada a batería puede funcionar aunque el equipo esté desenchufado del suministro eléctrico. Para ello, mantenga pulsado MENU durante unos 10 segundos. Ahora podrá acceder a la información del equipo para cambiar y guardar los ajustes del sistema sin estar enchufado a la red eléctrica. En este caso, no es posible el control externo del foco. Por esta razón, la pantalla indica que no hay señal de control aunque en realidad sí haya una señal de control conectada al equipo.

10 LOCK UNLOCK

LOCK 11 UNLOCK

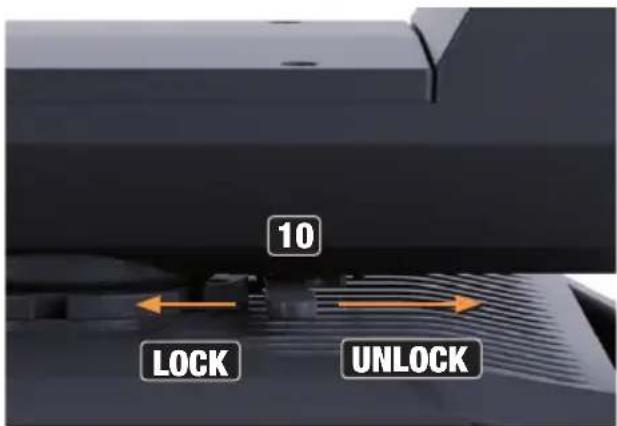

10 BLOQUEO DEL GIRO HORIZONTAL

Mecanismo de bloqueo para evitar que la cabeza móvil gire en el plano horizontal durante el transporte (8 posiciones posibles). Desenchufe el equipo de la red eléctrica y deslice la palanca de bloqueo en el eje de giro horizontal, mueva la cabeza del equipo en horizontal hasta encontrar una de las 8 posiciones de bloqueo y que la palanca de bloqueo encaje. Desbloquee el mecanismo de bloqueo antes de poner el equipo en marcha (UNLOCK).

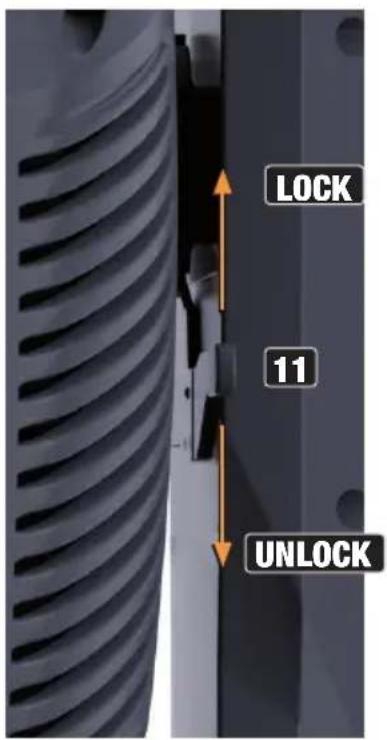

11 BLOQUEO DEL GIRO VERTICAL

Mecanismo de bloqueo para evitar que la cabeza móvil gire en el plano vertical durante el transporte (7 posiciones posibles). Desenchufe el equipo de la red eléctrica y deslice la palanca de bloqueo en el eje de giro vertical, mueva la cabeza del equipo en vertical hasta encontrar una de las 7 posiciones de bloqueo y que la palanca de bloqueo encaje (LOCK). Desbloquee el mecanismo de bloqueo antes de poner el equipo en marcha (UNLOCK).

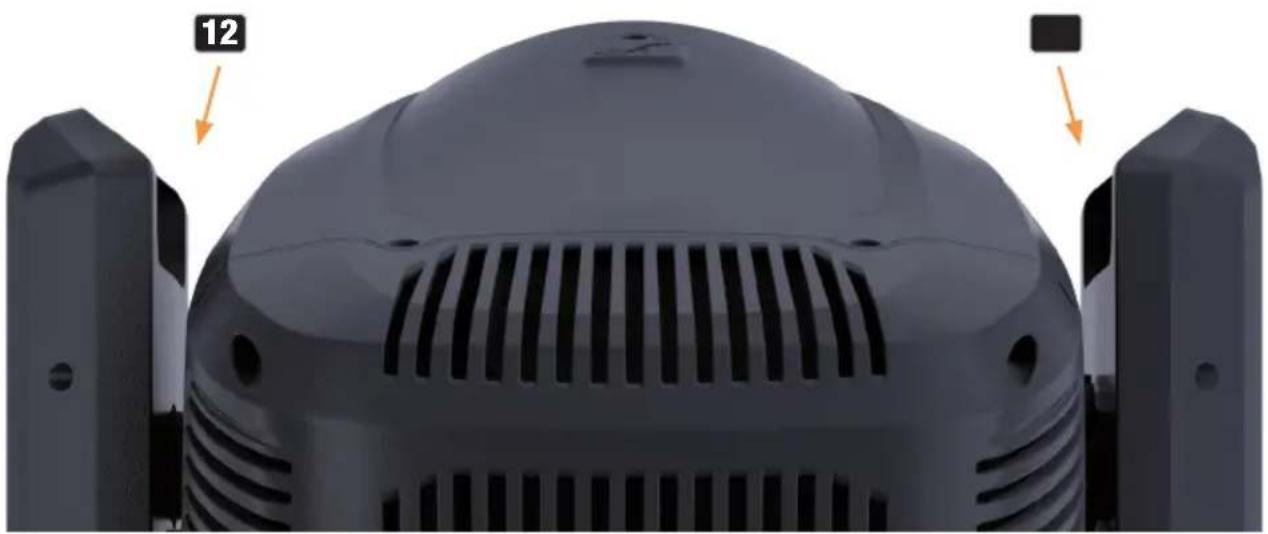

12 ASAS EMPOTRADAS

Además de las dos asas de transporte en la base del equipo, hay unas prácticas asas empotradas en la parte superior interior de los dos brazos del equipo.

Cuando el foco está correctamente conectado a la red eléctrica, en la pantalla se mostrará «Software update ... please wait», la versión del software, «Welcome to Cameo», y «... RESET» durante el encendido del equipo y el reinicio de motores. Tras este proceso, el foco está listo para funcionar y se activa el último modo operativo que estuviera activado.

La pantalla principal se muestra de forma automática si no se realiza ninguna operación en unos 30 segundos.

PANTALLA PRINCIPAL

En los distintos modos operativos, la pantalla principal mostrará información diferente y relevante para el modo operativo.

Modos operativos DMX y W-DMX®

Temperatura de la luminaria LED: 25°C Temperatura de la luminaria Temperatura Estado W-DMX 001 22CH Dicho de inicio DMX y modo DMX Mensaje de error

Modos operativos Art-Net y sACN

de la luminaria LED: 25°C Bluetooth desactivado Estado W-DMX Artnet / sACN Modo operativo DMX Mode: 22CH DMX Address: xxx IP-Address: xxx.xxx.xxx.xxx Subnet Mask: xxx.xxx.xxx.xxx Universe: 255 Mensaje de error

Modo operativo DMX, dirección DMX, dirección IP, máscara de subred y universo

Modos operativos Autónomo Modo operativo Esclavo

Temperatura de la luminaria LED: 25°C Bluetooth activado Temperatura de Estado W-DMX Scene 1 / Loop 1 Master Mensaje de error

Escena o bucle y salida de señal

la luminaria LED: 25°C Bluetooth desactivado Estado W-DMX Slave Modo operativo Mensaje de error

Nota sobre la pantalla principal en los modos operativos con control externo: Si se desconecta la señal de control del equipo, los caracteres del centro de la pantalla empezarán a parpadear; el parpadeo se detendrá en cuanto haya una señal de control.

Mensaje de error: Si en la pantalla aparece el símbolo de advertencia (un triángulo con el signo de exclamación), significa que hay un error en uno o varios componentes del equipo. En el menú System Info > Error Info se pueden consultar los componentes afectados. Si el error no se soluciona mediante un ciclo de apagado/encendido ni con un restablecimiento de ajustes, póngase en contacto con un servicio técnico autorizado.

DMX INALÁMBRICO

Para emparejar un receptor DMX inalámbrico con un transmisor compatible DMX inalámbrico, debe ejecutarse el comando «Reset» en la opción de menú W-DMX® > Receiver (seleccione Reset y confirme). El receptor está ahora listo para emparejarse y espera a que un transmisor envíe una solicitud de emparejamiento. Para emparejar, seleccione «Link» en el menú del transmisor; el emparejamiento se realiza de forma automática. De la misma forma, también puede hacerse el emparejamiento simultáneo o consecutivo de varios receptores a un transmisor (por ejemplo, para un funcionamiento Maestro/Esclavo). Una conexión DMX inalámbrica se mantiene activa hasta que se desconecta mediante un comando «Reset» en el receptor o «Unlink» en el transmisor, sin importar si el equipo se ha desenchufado de la red eléctrica.

ESTADO DEL DMX INALÁMBRICO

W-DMX®desactivado	W-DMX®activado como receptor; no emparejado	W-DMX®activado como receptor y emparejado; transmisor apagado o fuera de alcance	W-DMX®activado como receptor y emparejado; sin señal DMX	W-DMX®activado como receptor y emparejado; señal DMX presente	W-DMX®activado como transmisor

MENÚ DE CONTROL (Control)

El menú «Control» permite seleccionar los distintos modos operativos y las opciones de ajuste en los submenús.

CONFIGURACIÓN DE LA DIRECCIÓN DE INICIO DMX (DMX Address)

Desde la pantalla principal, pulse MENU para entrar en el menú principal. Con ▲ y ▼, seleccione el menú Control y pulse ENTER. Seleccione ahora la opción de menú DMX Address y confirme de nuevo. Utilice ▲ y ▼ para cambiar el valor y pulse ENTER para confirmar.

Desde la pantalla principal, pulse MENU para entrar en el menú principal. Con ▲ y ▼, seleccione el menú Control y pulse ENTER. Seleccione ahora la opción de menú DMX Mode y confirme de nuevo. Utilice ▲ y ▼ para seleccionar el modo operativo DMX y pulse ENTER para confirmar. Las tablas DMX con las asignaciones de los canales se encuentran en la sección CONTROL DMX de este manual de usuario.

Desde la pantalla principal, pulse MENU para entrar en el menú principal. Con ▲ y ▼, seleccione el menú Control y pulse ENTER. Seleccione ahora la opción de menú Network y confirme de nuevo.

En la siguiente tabla encontrará información sobre los submenús del menú «Network» y las opciones de ajuste correspondientes (seleccione con ▲ y ▼, confirme con ENTER, cambie el valor o el estado con ▲ y ▼, y confirme con ENTER).

Red Art-Net
Protocol	Artnet	Control por Art-Net
	sACN	Control por sACN
Universe	Absolute Univ.	Ajuste del uni-verso absoluto Art-Net	Depende de la red, la subred y el universo
	Net	Ajuste de la red Art-Net	En función del universo absoluto
	Subnet	Configurar la subred Art-Net
	Universe	Configurar el universo Art-Net
IP Address	xxx.xxx.xxx.xxx	Configurar la dirección IP: Configurar bloque 1, confirmar; configurar bloque 2, confirmar.
Subnet Mask	xxx.xxx.xxx.xxx	Configurar la máscara de subred: Configurar bloque 1, confir-mar; configurar bloque 2, confirmar.
Signal Routing	Send to XLR	Reenviar la señal de control por la salida XLR
	Backup by XLR	Control por XLR si se corta la señal de red
	Receive only	Sin conexión entre la señal de red y los conectores XLR

Red sACN
Protocol	Artnet	Control por Art-Net
	sACN	Control por sACN
Universe		Configurar el universo sACN
IP Address	xxx.xxx.xxx.xxx	Configurar la dirección IP: Configurar bloque 1, confirmar; configurar bloque 2, confirmar.
Subnet Mask	xxx.xxx.xxx.xxx	Configurar la máscara de subred: Configurar bloque 1, confirmar; configurar bloque 2, confirmar.
Signal Routing	Send to XLR	Reenviar la señal de control por la salida XLR
	Backup by XLR	Control por XLR si se corta la señal de red
	Receive only	Sin conexión entre la señal de red y los conectores XLR

MENÚ AUTÓNOMO (Stand Alone)

En los modos operativos autónomos «Play Scene» y «Play Loop», la señal de control del modo operativo correspondiente puede reenviarse a los equipos esclavos a través del conector XLR (Master/Alone > Master). Si no desea reenviar la señal de control, desactive la salida (Master/Alone > Alone).

Active una de las ocho escenas disponibles (Scene 1-8) o uno de los ocho bucles disponibles (Loop 1-8). Las escenas y los bucles están preprogramados, pero pueden personalizarse (Edit Scene / Edit Loop).

Desde la pantalla principal, pulse MENU para entrar en el menú principal. Con ▲ y ▼, seleccione la opción de menú Control y confirme con ENTER. Seleccione ahora la opción de menú Stand Alone y confirme de nuevo.

En la siguiente tabla encontrará información sobre los submenús del menú «Stand Alone» y las opciones de ajuste correspondientes (seleccione con ▲ y ▼, confirme con ENTER, cambie el valor o el estado con ▲ y ▼, y confirme con ENTER).

Stand Alone
Master/Alone	Master	La señal de control se envía por DMX OUT
	Alone	La señal de control no se reenvía
Play Scene/Loop	Scene	Scene 1 - 8	Selección y activación de la escena
	Loop	Loop 1 - 8	Selección y activación del bucle
Edit Scene	Scene 1 - 8	Pan	Ajustar cada escena individualmente. Las esce-nas se activan al seleccionarlas.
		Tilt
		Dimmer
		...
Edit Loop	Loop 1 - 8	Step	1 - 8	Seleccionar el paso 1-8
		t-Step	0s - 20min	Ajustar la duración de paso
		t-Fade	0s - 20 min	Ajustar el tiempo de fundido
		User Scene	1 - 8	Seleccionar la escena 1-8
		Skip Step	No / Yes	Saltar paso: No/Sí
Enable Full Power	Safety Check OK	Antes de activar la máxima intensidad, asegúrese de que no hay personas en la trayectoria del haz luminoso (comprobación de seguridad)Cuando se activa otro modo de funcionamiento, la función Full Power se desactiva automáticamente.
	Back	¡NO active la máxima intensidad sin una comprobación de seguri-dad! Pulse «Back»

MODO ESCLAVO (Slave)

Desde la pantalla principal, pulse MENU para entrar en el menú principal. Con ▲ y ▼, seleccione la opción de menú Control y confirme con ENTER. Seleccione ahora la opción de menú Slave y confirme de nuevo. Active la salida de la señal de control en el equipo maestro (Control > Stand Alone > Master/Alone > Master). Conecte los equipos maestro y esclavo (mismo modelo y misma versión de software) con un cable DMX o por W-DMX® y active el modo autónomo «Play Scene» o «Play Loop» en el equipo maestro. Ahora, el equipo esclavo seguirá al el equipo maestro.

Desde la pantalla principal, pulse MENU para entrar en el menú principal. Utilice ▲ y ▼ para seleccionar Settings y confirme con ENTER.

En la siguiente tabla encontrará información sobre los submenús del menú «Settings» y las opciones de ajuste correspondientes (seleccione con ▲ y ▼, confirme con ENTER, cambie el valor o el estado con ▲ y ▼, y confirme con ENTER).

Settings (negrita = ajuste de fábrica)
Wireless	Ajustes inalámbricos	State	On Módulo inalámbrico activado
			Desactivado	Módulo inalámbrico desactivado
		Operating Mode	RX Módulo inalámbrico = receptor
			TX CRMX	Módulo inalámbrico = transmisor con estándar CRMX
			TX G3	Módulo inalámbrico = transmisor con estándar G3
			TX G4s	Módulo inalámbrico = transmisor con estándar G4s
		Linking	Unlink	Cerrar las conexiones DMX inalámbricas y ponerlas en modo En espera de emparejamiento
		Linking	Link/Force to pair	Emparejarse con dispositivos inalámbricos compatibles y listos para emparejarse
		Linking Key	Linking Key	Ajustar clave de conexión
			CRMX Mode	CRMX	Estándar de receptor = CRMX
				CRMX2	Estándar de receptor = CRMX2
Wireless	Ajustes inalámbricos	Linking Key	CRMX Universe	A - H	Seleccionar universo CRMX A a H
		Universe Metadata	RGB Colour Code	Red, Orange, Yellow, Green, Cyan, Blue, Purple, White	Código RGB para representación cromática del universo
			Universe Name	Cadena de 16 caracteres con nombre personalizable que identifica el universo
		Bluetooth	State	On	Bluetooth activado
				Off	Bluetooth desactivado
			Pin	On	Solicitud de PIN activada (por defecto, 081569)
				Off	Solicitud de PIN desactivada
		Signal Routing	Send to XLR	Reenviar la señal de control por XLR (DMX OUT)
			Backup by XLR	Utilizar la señal de control del conector XLR (DMX IN) si se corta la señal inalámbrica
			Receive only	Sin conexión entre la señal DMX inalámbrica y los conectores XLR
Display	Ajustes de pantalla	Reverse	On	Girar 180° la pantalla (p. e., para instalación suspendida)
			Off	No girar la pantalla
			Auto	Detección automática de la posición (montaje vertical/suspendido)
		Off Timer	Always On	Siempre encendido
			Off after 20s	Desactivar al cabo de unos 20 segundos de inactividad
		Autolock	On after 60s	Controles bloqueados después de unos 60 segundos sin entrada (LOCKED). Desbloquear: Pulse UP y DOWN al mismo tiempo durante unos 5 segundos.
			Off	Bloqueo automático desactivado
Dimmer	Ajustes del regulador de intensidad	Curve	Linear	La intensidad luminosa aumenta de forma lineal con el valor DMX
			Exponential	Ajustar la intensidad luminosa con precisión en los valores DMX bajos y de forma más brusca en los valores DMX altos
			Logarithmic	Ajustar la intensidad luminosa de forma más brusca en los valores DMX bajos y con precisión en los valores DMX altos
			S-Curve	Ajustar la intensidad luminosa con precisión en los valores DMX altos y bajos, y de forma más amplia en los valores DMX intermedios
		PWM Frequency	650 Hz, 1530 Hz, 3600 Hz, 12 kHz, 18.9 kHz, 25 kHz	Seleccionar la frecuencia PWM del LED
		Response	Light Source	La luz responde de forma instantánea a los cambios en el valor DMX
			Halogen	El foco reacciona como una lámpara halógena, con suaves cambios de intensidad
Movement	Ajustes de los movimientos de la cabeza	Pan Reverse	On	Giro horizontal invertido
			Off	Giro horizontal no invertido
		Tilt Reverse	On	Giro vertical invertido
			Off	Giro vertical no invertido
		Pan Angle	540°	Giro horizontal 540°
			630°	Giro horizontal 630°
		Position Feedback	On	Con corrección automática de la posición
			Off	Sin corrección automática de la posición
		Move in Black	On	Oscurecimiento durante el movimiento de la cabeza
			Off	Sin oscurecimiento durante el movimiento de la cabeza
		Silent Movement	On	Movimiento más lento del motor para un funcionamiento más silencioso
			Off	Función desactivada

Wheels	Ajustes del gobo y de la rueda de colores	Gobo Wheel	Position	Clockwise	La rueda de gobos gira siempre en el sentido de las agujas del reloj
				Shortest Way	La rueda de gobos gira en el sentido que implique la distancia más corta
			Movement	Snap	La rueda de gobos cambia directamente al gobo deseado cuando se alcanza el valor correspondiente
				Scroll	Giro continuo de las ruedas de gobos
		Color Wheel	Position	Clockwise	La rueda de gobos gira siempre en el sentido de las agujas del reloj
				Shortest Way	La rueda de gobos gira en el sentido que implique la distancia más corta
			Movement	Snap	La rueda de colores cambia directamente al filtro de color deseado cuando se alcanza el valor correspondiente
				Scroll	Giro continuo de la rueda de colores
		Move in Black	On	Oscurecimiento en los cambios de las ruedas de colores y gobos
			Off	Sin oscurecimiento en los cambios de las ruedas de colores y gobos
Sun Protection	Función de protección de los componentes internos	On	Activa el oscurecimiento y el cabezal del equipo se gira hacia abajo
		Off	Función desactivada
Fan	Ajustes del ventilador	Auto	Control automático del ventilador
		Off	Ventilador apagado con brillo muy reducido
		Constant Low	Velocidad baja y constante del ventilador con brillo reducido, si fuese necesario
Fan	Ajustes del ventilador	Constant Mid	Velocidad intermedia y constante del ventilador con brillo reducido, si fuese necesario
		Constant High	Velocidad alta y constante del ventilador
Signal Fail	Estado operativo con fallo de señal DMX	Hold	Se conserva el último comando
		Last Stand Alone	Se activa el último modo operativo autónomo seleccionado
		Fade to Black Des (10s)	vanecimiento de 10 segundos hasta oscurecimiento
		Blackout	Activa el oscurecimiento
		Sun Protection	Activa el oscurecimiento y el cabezal del equipo se gira hacia abajo
Store Default	Guar-dar los ajustes en 3 pre-ajustes distintos	User A	Guarda todos los ajustes actuales como preajuste de usuario A
		User B	Guarda todos los ajustes actuales como preajuste de usuario B
		User C	Guarda todos los ajustes actuales como preajuste de usuario C

MENÚ DE MANTENIMIENTO (Service)

Desde la pantalla principal, pulse MENU para entrar en el menú principal. Utilice ▲ y ▼ para seleccionar Service y confirme con ENTER.

En la siguiente tabla encontrará información sobre los submenús del menú «Service» y las opciones correspondientes (seleccione con ▲ y ▼, confirme con ENTER, seleccione el comando con ▲ y ▼, y confirme con ENTER).

Service
Load Default	Factory Default	Restablecer los ajustes de fábrica
	User A	Restablecer valores del usuario A (guardar valores de usuario: Settings > Store Default)
	User B	Restablecer valores del usuario B (guardar valores de usuario: Settings > Store Default)
	User C	Restablecer valores del usuario C (guardar valores de usuario: Settings > Store Default)
Reset	Pan/Tilt	Reiniciar los motores de giro horizontal/vertical
	Head	Reiniciar los motores de la cabeza del equipo
	All	Reiniciar todos los motores
Test	Test Sequence	Secuencia preprogramada para probar todos los componentes
	Stress Test	Secuencia preprogramada para probar todos los componentes con carga máxima
	Motor Test	Activar cada uno de los motores con valores de 000 a 255
Reset Service Timer	No	No restablecer las horas de funcionamiento
	Yes	Restablecer las horas de funcionamiento
Password	Solo para fines de mantenimiento

INFORMACIÓN DEL SISTEMA (System Info)

Desde la pantalla principal, pulse MENU para entrar en el menú principal. Utilice ▲ y ▼ para seleccionar System Info y confirme con ENTER.

En la siguiente tabla encontrará información sobre los elementos del submenú del menú «System Info» y las opciones correspondientes (seleccione con ▲ y ▼, y confirme con ENTER).

System Info
Firmware	DISP	Vx.x.x	Mostrar la versión de firmware del equipo
	CTR1-Motor	Vx.x.x
	...	Vx.x.x
Wireless	Module	TimoTwo	Modelo del módulo inalámbrico
	Device Name	CLORONH2-xxxx	Nombre del equipo
	Version	HW (Hardware) Número de versión del hardwareSW (Software)	Número de versión del software
	Link Quality	%	Calidad de la conexión (en porcentaje)
	Data Source	None /DMX /Wireless Link /SPI /BLE	Información sobre la fuente de datos
Wireless	Status	Operational:DMX Data:RDM Identify:RF Link:Link State:	Información de estado
Temperature	Light Source	xxx °C/°F	Mostrar la temperatura del equipo
	Base	xxx °C/°F
	Temperature Unit	°C	Unidad para la temperatura (pulse ENTER para cambiar)
		°F
Fan Speed	xxxx RPM	Mostrar la velocidad de los ventiladores
Runtime	Total	xxxx h : xx m	Horas totales de funcionamiento
	Operation	xxxx h : xx m	Tiempo operativo útil
	Light Source	xxxx h : xx m	Horas de funcionamiento de la lám-para
	Service	xxxx h : xx m	Horas de funcionamiento desde el último restablecimiento del tiempo de mantenimiento
MAC Address	xx:xx:xx:xx:xx:xx	Dirección MAC
RDM UID	RDM Unique Identifier (identificador único)
DMX Values	Indicación de los valores DMX presentes
Error Info	Indicar el error en caso de avería
DMX Table	Mostrar las tablas de los modos DMX

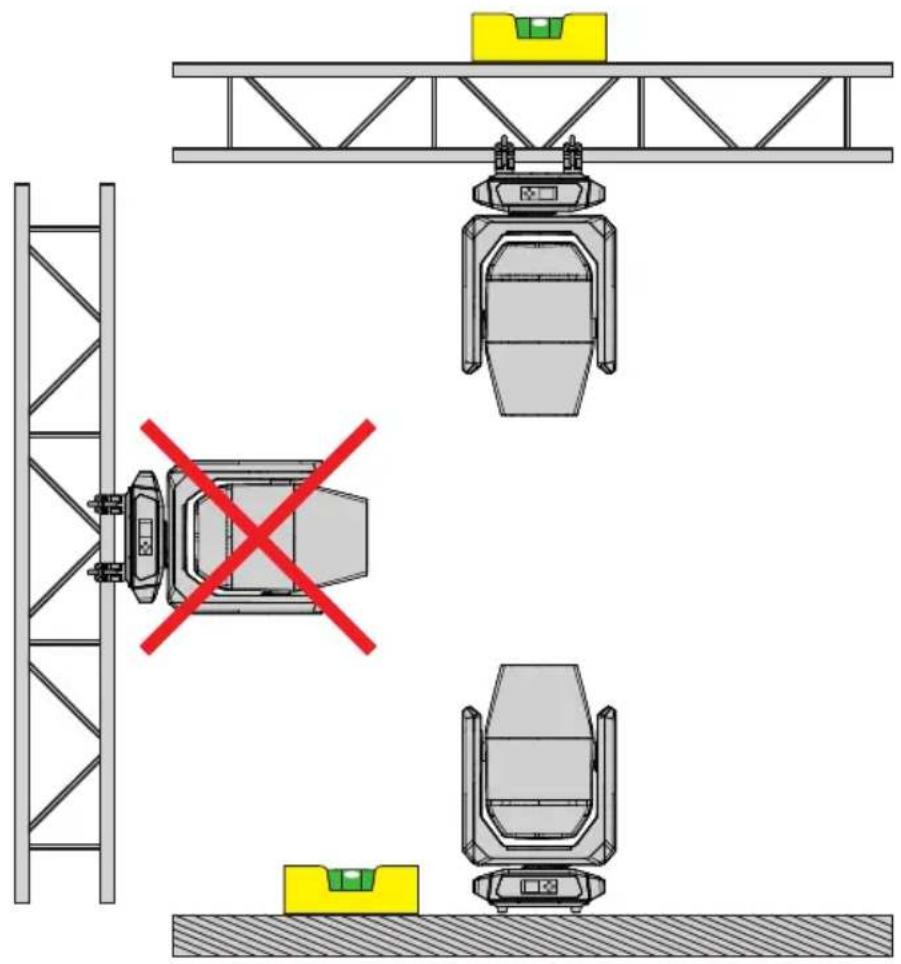

INSTALACIÓN Y MONTAJE

PELIGRO: El montaje en suspensión requiere mucha experiencia, lo que incluye el cálculo del valor máximo de carga del material utilizado en el montaje, así como la inspección periódica de seguridad de todos los elementos y focos de la instalación. Si no tiene estos conocimientos, no intente realizar la instalación usted mismo. En cambio, diríjase a un profesional cualificado. Existe el riesgo de que los equipos mal instalados y asegurados se suelten y caigan. Esto puede causar lesiones graves o incluso la muerte.

Gracias a los pies de goma integrados, el foco puede colocarse en un lugar adecuado sobre una superficie nivelada. El montaje en truss se realiza fijando dos soportes de montaje en omega a la base del equipo (A). Se suministran dos soporte en omega. Las abrazaderas para truss se pueden pedir por separado. Asegúrese de que las conexiones sean firmes y fije el foco a la argolla (B) con un cable de seguridad adecuado.

A B A

POSICIÓN DE USO

CUIDADO, MANTENIMIENTO Y REPARACIÓN

Para garantizar el buen funcionamiento del equipo a largo plazo, hay que limpiarlo con regularidad y, si es necesario, hacerle las revisiones necesarias. Los requisitos de limpieza y mantenimiento dependen de la intensidad de uso y del entorno en el que se utilice. Se recomienda una inspección visual antes de cada puesta en marcha. Además, recomendamos llevar a cabo todas las medidas de mantenimiento aplicables que se especifican a continuación una vez cada 500 horas de funcionamiento o, en caso de uso menos intensivo, al cabo de un año como máximo. Las reclamaciones de garantía pueden estar limitadas en caso de defectos debidos a un mantenimiento inadecuado.

¡ADVERTENCIA! Antes de realizar cualquier trabajo de limpieza y mantenimiento, debe desenchufarse del suministro eléctrico y, si es posible, quitar todas las conexiones del equipo.

¡NOTA! Un cuidado inadecuado puede deteriorar el equipo e incluso destruirlo.

1. Las superficies de la carcasa deben limpiarse con un paño limpio y húmedo. Asegúrese de que la humedad no pueda penetrar en el dispositivo.
2. Las entradas y salidas de aire deben limpiarse regularmente para eliminar el polvo y la suciedad. Si se utiliza aire comprimido, hay que tener cuidado de no dañar el equipo (por ejemplo, los ventiladores deben estar bloqueados para que no se sobrerrevolucionen).
3. Los cables y los conectores deben limpiarse regularmente para eliminar el polvo y la suciedad.
4. En general, no deben utilizarse productos de limpieza ni agentes abrasivos, ya que de lo contrario podría dañarse el acabado de la superficie.
5. Los equipos deben guardarse en un lugar seco y protegido del polvo y la suciedad.
6. Para garantizar un funcionamiento correcto y seguro, es necesario limpiar con regularidad todas las lentes accesibles o extraíbles y las aberturas emisoras de luz.

MANTENIMIENTO Y REPARACIÓN (solo por personal cualificado)

¡PELIGRO! Dentro del equipo hay componentes con tensión. Incluso después de desenchufar el equipo del suministro eléctrico, puede haber tensiones residuales dentro del equipo, por ejemplo, en los condensadores.

NOTA: Los trabajos de mantenimiento y reparación solo podrán ser realizados por personal especializado suficientemente cualificado. En caso de duda, consulte a un taller especializado.

NOTA: Los trabajos de mantenimiento realizados de forma incorrecta pueden comprometer el derecho a la garantía.

NOTA: Si utiliza kits de conversión/adaptación proporcionados por el fabricante, asegúrese de seguir las instrucciones de instalación suministradas.

DIMENSIONES (mm)

CARACTERÍSTICAS TÉCNICAS

Referencia: CLORONH2

Tipo de producto: CABEZA MÓVIL FÓSFORO LÁSER IP65
Tipo: Cabeza móvil
Fuentes: 1
Tipo de fuente de luz: Motor de fósforo láser, 260 W
Vida útil mínima de la fuente de luz (L70):	>12.000 h(vida útil definida como tiempo hasta el 70 %/L70)
Temperatura de color (fuente de luz): 8.000 K
Temperatura de color (salida): 6.500 K
Mezcla de colores: CMY + CTO
Rueda CTO: 3.000 K-6.500 K
IRC: 68 (original), >85 con filtro de alto IRC
Rueda de colores: 19 + posición abierta y continua
Rueda fija de gobos: 19 fijos + 1 abierto
Rueda giratoria de gobos:	12 giratorios + 1 abierto
Efectos:	2 niveles de prisma (superposición) con 7 efectos (1.er nivel: 5 prismas; 2.° nivel: 1 prisma, ovalizador + 3 filtros frost [ligero/intermedio/fuerte])
Ángulo de haz:	0,6°-32°
Giro horizontal:	Ajustable: 630°/540°
Giro vertical:	270°
Entrada DMX:	XLR macho de 5 pines, IP65
Salida DMX:	XLR hembra de 5 pines, IP65
Modos DMX: 24-CH basic, 27-CH standard, 33-CH extended
Funciones DMX:	Giro horizontal/vertical, giro horizontal/vertical fino, atenuador, atenuador fino, estrobo, cian, cian fino, magenta, magenta fino, amarillo, amarillo fino, CTO lineal, rueda de colores, rueda fija de gobos, rueda giratoria de gobos, zoom, zoom fino, enfoque, enfoque fino, prisma, giro del prisma, filtro frost, rueda de animación
Funciones modo Autónomo:	Play scene, play loop
Configuración del equipo:	Invertir pantalla, activar/desactivar la ilumina-ción de la pantalla, error de señal, inversión horizontal, inversión vertical, retroalimentación, apagado, test, restablecimiento, valores por defecto de usuario, funciones de oscurecimiento, scroll/snap rueda de colores gobos, bloqueo automático, velocidad horizontal/vertical, valores por defecto de la lámpara, modos de ventilación, protección solar, modo En espera
PWM:	650 Hz, 1.530 Hz, 3.600 Hz, 12 kHz, 18,9 kHz, 25 kHz
Curvas de atenuación: Lineal, exponencial, logarítmica, curva en S
Estrobo: 1 Hz-20 Hz
Control: DMX, RDM, Art-Net, sACN, WDMX/CRMX
Controles:	Navegación con 4 botones (MENU/ENTER/UP/DOWN)
Indicadores:	Pantalla TFT retroiluminada de 2"
Tensión eléctrica: 100-240 Vca, 50/60 Hz
Corriente de inicio: 13 A en 1 ms a 230 V (primer medio ciclo)
Clase de protección: 1
Protección contra sobretensiones: 6.000 V
Fusible: 6,3 A, 250 V
Consumo: 460 W
Illuminancia: 330.000 lx a 20 m y 0,6°
Conector eléctrico: Seetronic IP65 (entrada y salida)
Clasificación IP: IP65
Temperatura ambiente operativa: -20 °C-40 °C
Material de la carcasa:	Magnalio
Color de la carcasa:	Negro
Refrigeración:	Ventiladores controlados por temperatura
Distancia mínima a la superficie iluminada:	25 m
Distancia mínima a materiales normalmente inflamables:	0,1 m
Grupo de riesgo:	RG3
Distancia de peligro:	∞, Nunca apunte el haz de luz hacia personas
Diámetro de la lente:	178 mm
Dimensiones (an. × al. × f.):	Ver figuras

Peso: 32 kg

Otras características:

Cable eléctrico de 1 m con conector Seetronic

IP65 y 2 soportes de montaje en omega (CLO-

MEGABRACKET5) incluidos

Accesorios (opcional): Inserto SIP de espuma EPP

EXPLICACIÓN DE LA CLASE DE PROTECCIÓN IP

1. La protección IP solo refleja la protección contra objetos sólidos y el agua. No describe la resistencia general a la intemperie, como la protección contra la radiación UV ni la temperatura.
2. El primer número indica la protección contra polvo, objetos sólidos y contacto directo:

IP2X Protegido contra cuerpos extraños sólidos ≥ 12,5 mm de diámetro
IP3X Protegido contra cuerpos extraños sólidos ≥ 2,5 mm de diámetro
IP4X Protegido contra cuerpos extraños sólidos ≥ 1,0 mm de diámetro
IP5X	Protegido contra la entrada de polvo en cantidades dañinas y completamente prote-gido contra el contacto
IP6X Son estancos al polvo y están completamente protegidos contra el contacto

1. El segundo número indica la protección contra el agua:

IPX0 Sin protección

IPX1 Protección contra goteo de agua

IPX2 Protección contra el goteo de agua cuando el equipo se inclina hasta 15°

IPX3 Protección contra la caída de agua pulverizada hasta 60° de la vertical

IPX4 Protección contra salpicaduras de agua en todos los lados

IPX5 Protección contra chorros de agua (boquilla) desde cualquier ángulo

IPX6 Protección contra fuertes chorros de agua

IPX7 Protección contra inmersión temporal

1. Además, para alcanzar la clase de protección especificada son necesarias algunas medidas específicas del equipo, como cubiertas y tapones de sellado (por ejemplo, tapones de protección en los conectores no utilizados).

El grado de protección IP del producto figura en las características técnicas y está impreso en el equipo.

DISTANCIA MÍNIMA A LA SUPERFICIE ILUMINADA

...... X m

Este símbolo con la especificación de la distancia en metros (m) indica la distancia mínima entre el foco y la superficie iluminada. ¡El valor correcto para este equipo se encuentra en la sección de características técnicas de este manual y está impreso en el equipo!

DISTANCIA MÍNIMA A MATERIALES NORMALMENTE INFLAMABLES

Este símbolo con la especificación de la distancia en metros (m) indica la distancia mínima entre el foco y los materiales normalmente inflamables. Consulte las características técnicas de este manual para conocer el valor válido de este equipo.

RECICLAJE

EMBALAJE:

1. El embalaje puede reciclarse a través de los métodos habituales de eliminación de residuos.
2. Por favor, separe el embalaje de acuerdo con las normas de eliminación de residuos y las normas de reciclaje de su país.

DISPOSITIVO:

1. Este aparato está sujeto a la Directiva Europea aplicable a los residuos de aparatos eléctricos y electrónicos, en su versión modificada. Directiva RAEE sobre residuos de aparatos eléctricos y electrónicos. Los aparatos usados no deben eliminarse con la basura doméstica. Los equipos desechados deben eliminarse a través de un servicio de eliminación de residuos autorizado o de una instalación municipal de eliminación de residuos. Respete la normativa vigente en su país.
2. Respete todas las leyes de eliminación aplicables en su país.
3. Como cliente particular, puede obtener información sobre las opciones de eliminación respetuosas con el medioambiente en el establecimiento donde ha adquirido el producto o de las autoridades regionales competentes.

DECLARACIÓN DEL FABRICANTE

Garantía del fabricante y limitación de responsabilidad

Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Alemania

Correo electrónico: [e-mail] / [phone].

Puede consultar nuestras condiciones de garantía y la limitación de responsabilidad vigentes en:

Para cualquier tarea de mantenimiento o reparación, póngase en contacto con su distribuidor.

Conformidad CE

Por la presente, Adam Hall GmbH declara que este producto cumple las siguientes directrices (si procede):

Directiva de baja tensión (2014/35/UE)

Directiva EMC (2014/30/UE)

RoHS (2011/65/UE)

RED (2014/53/UE)

Declaración de conformidad CE

Las declaraciones de conformidad de los productos sujetos a las directivas LVD, EMC y RoHS pueden solicitarse a [e-mail]

Las declaraciones de conformidad de los productos sujetos a la RED pueden descargarse de www.adamhall.com/compliance/

¡Sujeto a erratas y errores, así como a modificaciones técnicas o de otro tipo!

POLSKI

DOKONALI PAŃSTWO WŁAŚCIWEGO WYBORU!
