MANUAL DE USUARIO M-198 DAB MUSE

- DX/LOCAL (DISTANCE/ LOCAL)

- DX / LOCAL (DISTANCE/ LOCAL)

Equalizador Pré-Configurado (EQ)

Modo de BUSCA de TA:

- DX/LOCAL (DISTÂNCIA/LOCAL)

DC12V (11-16V autorizado)

4 Ω

40W×4

±10 dB

Baixo 100 Hz

Agudo 10 kHz

Dimensões

Peso aproximado

Aprox. 58 x 140 x 180 (h / w / l)

Aprox. 0.550 kg

RÁDIO

FM:87.5-108 MHz

DAB+: 174.928-239.2 MHz

- DX/LOCAL(FERN/LOKAL)

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

1. No trate de modifi car el aparato: podría causar un accidente.
2. La instalación o reparación de este aparato por personas no cualifi cadas o sin experiencia en el campo de la electrónica o de los accesorios para vehículos podría resultar peligroso y podría exponerle a un riesgo de descarga eléctrica o de otros peligros.
3. Detenga el vehículo antes de realizar cualquier operación que pueda distraerle durante la conducción.
4. Ajuste el volumen a un nivel que le permita olr los sonidos que provienen del exterior del vehículo.
5. No utilice el aparato en lugares con temperaturas extremas. Antes de encender el aparato, asegúrese de que en el interior del vehículo la temperatura oscila entre -10°C y 60°C.
6. Cuando cambie los fusibles, compruebe que los fusibles nuevos respetan el amperaje indicado en el portafusibles.
7. No bloquee las rejillas de ventilación. Podria provocar un sobrecalentamiento del interior del aparato, con el consiguiente riesgo de incendio.
8. Si utiliza este aparato sin arrancar el motor, puede que se descargue la batería
9. Este aparato está diseñado para su utilización únicamente con vehículos que disponen de un sistema eléctrico de 12V con masa negativa.
10. Una vez completada la instalación o sustituida la batería del coche, será necesario efectuar la operación de restablecimiento de configuración predeterminada (RES) de la unidad antes de poder usarla, pulsele el botón RES (Reinicio) que hay con un objeto puntiagudo (como un bolígrafo) para restablecer la configuración predeterminada de la unidad.

Al desembalar la radio, compruebe que el aparato dispone de todos los elementos que se citan a continuación:

Unidad principal

Manual de instrucciones Accesorios

Perno De Montaje Trasero x1 5 Llaves x2 2 Arandela elástica x1 6 Barra de acero x1 3 Arandela x2 7 Funda de montaje x1 4 Tuerca Hexagonal x1

ES-1 ES-2

CONEXIONES

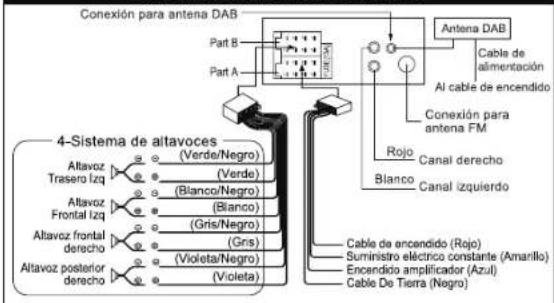

DIAGRAMA DE CABLEADO


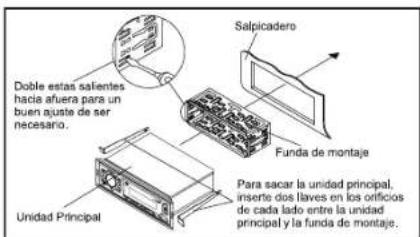

INSTALACIÓN

La unidad es de instalación antirrobos. El chasis de la unidad usa una carcasa deslizante metálica. Realice la conexión de la alimentación, los altavoces y la antena conforme a los requisitos del instructivo, después instale la carcasa deslizante metálica en el coche del modo siguiente.

Salpicadero Doble estas salientes hacia afuera para un buen ajuste de ser necesario. Funda de montaje Para sacar la unidad principal, inserte dos llaves en los ortificios de cada lado entre la unidad principal y la funda de montaje. Unidad Principal

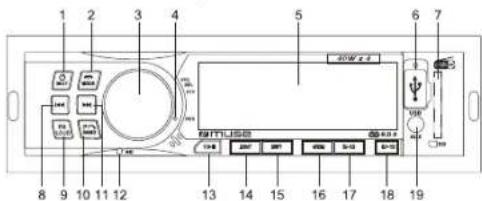

DESCRIPCIÓN DEL APARATO

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

1. Botón Para encender/apagar la unidad; Supresión y restablecimiento del sonido

2. Para finalizar la llamada: Para seleccionar el modo de función

3. Interruptor VOL/SEL/PTY: Para ajustar el volumen/ funciones y seleccionar el modo de configuración/ tipo de programa.

4. Batón RES (reinicio)

5. Pantalla LCD

6. Puerto USB para la reproducción MP3

7. Ranura para tarletas SD/MMC

8. Botón (←alto atrás)

9. EQ LOUD Para seleccionar los efectos de sonido deseados: FLAT/ CLASSIC/ ROCK/ JAZZ/ POP: Sonoridad activada/ desactivada

10. Emisoras presintonizadas, Memorización automática, Buscar una pista; Responder al teléfono/rellamada; Para seleccionar la banda de frecuencias: F1, F2, F3 o DAB1, DAB2, DAB3

11. Botón ▶ malto adelante)

12. Micrófono incorporado

13. Botón 1/▶II : Para seleccionar el canal presintonizado 1 en el modo radio; Reproducción y pausa

14. Botón 2/INT : Para seleccionar el canal presintonizado 2 en el modo radio; Para iniciar/cancelar la reproducción introductoria

15. Botón 3/RPT: Para seleccionar el canal presintonizado 3 en el modo radio; Reproducción repetida

16. Botón 4/RDM : Para seleccionar el canal presintonizado 4 en el modo radio; Para iniciar/ cancelar la reproducción aleatoria

17. Botón 5/-10 : Para seleccionar el canal presintonizado 5 en el modo radio; Pulse largamente para saltar 10 pistas atrás (mp3)

18. Botón 6/+10: Para seleccionar el canal presintonizado 6 en el modo radio; Pulse largamente para saltar 10 pistas adelante (mp3)

19. Entrada auxiliar

Encendido y apagado del aparato

Pulse el botón 1MUT para encender la unidad. Mantenga pulsado de nuevo este botón para apagar la unidad.

ES-3 ES-4

Selección de la fuente de entrada

Con el aparato encendido, seleccione una fuente de entrada usando el botón MODE

FM-USB CARD DAB BT AUX →

Nota: No se podrá seleccionar el modo USB, CARD si no se ha conectado ninguna de dichas fuentes a la unidad.

Pantalla de hora actual

Pulse el botón VOL/SEL/PTY para mostrar la hora actual cuando la unidad esté encendida.

Selección del modo de visualización de la hora:

1. Cuando la unidad esté encendida, Pulse una vez el botón VOL/SEL/PTY para mostrar la hora actual, después, mantenga pulsado ese mismo botón para acceder al modo de configuración. Los dígitos de las horas parpadearán.

2. Gire el botón VOL/SEL/PTY hacia la izquierda y hacia la derecha para ajustar el valor de las horas. Pulse de nuevo este botón para confirmar el valor de las horas.

3. Los dígitos de los minutos parpadearán, Gire el botón VOL/SEL/PTY hacia la izquierda y hacia la derecha para ajustar el valor de los minutos.

Nota: Su ajuste se confirmará si no se pulsa ningún botón por un espacio de 5 segundos.

Reinicio del aparato

El aparato debe reiniciarse cuando se utilice por primera vez o tras cambiar la batería del vehículo. Para reiniciar el aparato, presione el punto RES de la unidad principal con un objeto puntlagudo.

Cuando en la pantalla se visualicen caracteres incomprensibles, presione RES para resolver dicho problema. Se perderán el ajuste de la hora y todos los datos almacenados en la memoria.

MENÚ DE CONFIGURACIÓN

Ajuste de volumen

Para subir o bajar el volumen, gire el control VOL/SEL/PTY hacia la derecha o hacia la izquierda.

Supresión del audio

Cuando la unidad esté encendida, pulse el botón para suprimir el audio. Pulse de nuevo para restablecerlo.

Uso del botón VOL/SEL/PTY para seleccionar la función de sonido

Pulse repetidamente el botón VOL/SEL/PTY

Seleccione el modo de ajuste de sonido que desee en el orden siguiente: "BAS"(BASS) → *TRE"(Treble) — "BAL"(Balance) *FAD(Fader).

Una vez haya seleccionado el modo que desee, podrá ajustar su nivel girando el control volume.

Preselecciones de ecualizador (EQ)

Cuando esté escuchando música pop, clásica o rock, use el ecualizador para ajustr la calidad de sonido. Pulse el botón unpetidamente para seleccionar entre los distintos modos de ecualizador en el orden siguiente: FLAT CLASSIC ROCK POP EQ off.

Activación y desactivación de la función loudness (Loundness)

Pulse el botón de forma prolongada para activar o desactivar la function loudness. Vuelva a pulsar este botón de forma prolongada para desactivar esta función.

Con esta función usted podrá aumentar las frecuencias bajas, lo que mejora la sensibilidad sonora.

Nota: Por favor, consulte "PARA ESCUCHAR LA RADIO" para el uso de otros elementos.

PARA ESCUCHAR LA RADIO

Selección de la banda de frecuencias.

En el modo DAB o FM, pulse de forma repetida el botón para seleccionar la banda que desee en el orden que se muestra a continuación: DAB1—DAB2—DAB3 o F1—F2—F3.

PARA ESCUCHAR LA RADIO DAB/DAB+

1. Cuando la unidad esté encendida, pulse repetidamente el botón para seleccionar el modo DAB. Si es la primera vez que utiliza la unidad, la radio buscará automáticamente emisoras DAB. La pantalla cambiará a "SCAN". Una barra de progreso mostrará el progreso de la búsqueda y también el número de emisoras encontradas.
2. Cuando la búsqueda termine, la radio seleccionará la primera emisora disponible y comenzará con la retransmisión. Las emisoras se listarán por orden numérico y después por orden alfabético por defecto.
   Nota: La lista de emisoras de radio DAB/DAB+ será almacenada en la memoria, de esta manera la próxima vez que encienda la radio, la búsqueda de emisoras no se realizará. Mantenga pulse el botón para buscar y listar emisoras.
3. Pulse ◆◀ o ▶▶ para seleccionar entre la lista de emisoras. Aparecerá “TUNING” en la pantalla y sintonizará la emisora deseada en unos segundos.

Nota:

• Si no se hubiera ninguna retransmisión con la búsqueda DAB/DAB+, "NO SERVICE" aparecerá en el display.
• Para una mejor recepción, extienda la antena o realice de nuevo una búsqueda completa desde otra posición.
• Durante la operación de búsqueda, el nivel de sonido quedará interrumpido automáticamente.

PARA ESCUCHAR LA RADIO FM

En el modo de radio FM, pulse el botón para sintonización manual. mantenga pulsado o para búsqueda automática.

Nota: Para una mejor recepción, extienda la antena.

Barrido de emisoras memorizadas y memorización automática de emisoras Esta unidad podrá memorizar hasta 18 emisoras FM y 18 DAB/DAB+.

- Mediante el botón P/Almacenamiento automático en la memoria)

En el modo DAB o FM, mantenga pulsado el botón durante 3 segundos para empezar a buscar emisoras y almacenarlas automáticamente en la memoria. Todas las emisoras presintonizadas pasarán unos segundos por la banda que haya seleccionado. Para permanecer en una emisora, pulse de nuevo el botón

- Con los botones numéricos 1-6

1. En el modo DAB o FM, sintonice una emisora con el botón ▶▶.
2. Mantenga pulsado uno de los botones numéricos 1-6 durante 2 segundos, hasta que la pantalla LCD muestre el número correspondiente, lo que indicará que la emisora está guardada en el botón numérico correspondiente.
3. Pulse los botones numéricos 1-6 para escuchar las emisoras guardadas.
4. Cuando esté escuchando una emisora almacenada en uno de los botones numéricos, mantenga pulsado otro botón numérico durante más de 2 segundos para guardar la emisora en ese botón numérico.
   Nota: La unidad podrá almacenar hasta un máximo de 6 emisoras por banda.

ES-5 ES-6

Sistema RDS (Radio Data System)

La unidad incorpora un sistema de descodificador RDS que permite la reproducción de emisoras que transmitan datos RDS. Este sistema podrá pasar de forma automática a la retransmisión de la emisora con la mejor recepción, a medida que se desplace grandes distancias (selección AF). Además, si se retransmite un anuncio de tráfico (TA) o tipo de programa (PTY) desde una emisora RDS, no importará el modo en que se encuentre, que dichas emisiones serán recibidas.

Pulse una vez el botón VOL/SEL/PTY para mostrar la hora actual, púlselo de nuevo para acceder al menú de configuración. Pulse brevemente el interruptor VOL/SEL/PTY para seleccionar la opción deseada. Gire el interruptor VOL/SEL/PTY para elegir la configuración que desee. AF(ON/OFF) REG(ON/OFF) TA(ON/OFF) TA VOL—ON(ON/OFF)→ SEL PTY —EREO/MONO DXLOCAL

- Selección de una frecuencia alternativa (AF)

Cuando se seleccione el modo de cambio AF, la radio revisa la fuerza de señal de las frecuencias alternativas. Cada vez que una AF nueva esté más fuerte que la estación actual se cambiará a esa frecuencia un tiempo muy corto, y NEW FREQUENCY se mostrará. (Cuando AF parpadee en la LCD, buscará una estación RDS más fuerte).

Segmento apagado: el modo de selección AF estará apagado.

Segmento encendido: El modo de cambio AF está encendido y se recibe información RDS. Segmento parpadeando: El modo AF está encendido pero no se ha recibido información RDS aún.

- Región ON/OFF (REG)

Pulse repetidamente el botón VOL/SEL/PTY hasta que "REG" aparezca en el display, gire el control VOL/SEL/PTY para seleccionar entre el modo "REG ON" y "REG OFF".

REG ON: debe seleccionarse a la transmisión local de la estación local, incluso si hay una transmisión nacional de esta estación.

REG OFF: debe seleccionarse para oir la transmisión nacional de la estación actual.

- Información sobre el tráfico (TA)

En el modo de espera de TA, cuando comience la retransmisión de un anuncio de tráfico, será recibido de forma prioritaria, sin importar el modo de función en el que se encuentre, de modo que usted pueda escucharlo siempre.

Si selecciona el modo de apagado de TA, cuando llegue una retransmisión de anuncio de tráfico, su recepción se cancelará y la unidad pasará al modo de espera de TA.

Modo BÚSQUEDA TA:

Cuando la emisora recién sintonizada no reciba información TP durante 5 segundos, la radio sintonizará la siguiente emisora con una identificación de programa (PI) diferente, pero que contiene la información TP.

Cuando la información TP se pierda en la emisora actual durante el tiempo de resintonización, que se ajusta con RETUNE S o RETUNE L, la radio procederá a resintonizar la siguiente emisora con la misma PI. Cuando la emisora PI no se capte en un ciclo de búsqueda, la radio sintonizará la siguiente emisora con información TP.

Nota: En el modo TA SEEK, la emisora actual podrá cambiarse, de manera que sea otra emisora completamente diferente, ya que la unidad buscará una emisora TP cuando la intensidad de campo (señal) de emisora actual se demasiado débil, o cuando esta no cuente con señal "TP" (La prioridad es TP, antes que PI).

Modo ALARMA TA:

Cuando se seleccione este modo, cualquier modo de resintonización automática no estará la emisora actual de todos modos (La prioridad es PI, antes que TP).

Cuando la emisora recién sintonzada no reciba información TP durante 5 segundos, los pitidos serán audibles. Cuando la información se pierda en la emisora actual durante el tiempo de resintonización, el pitido dejará de oírse. Cuando la información TP se pierda en la emisora actual durante el tiempo de resintonización, el pitido podrá oírse.

Cuando una emisora recién sintonizada con reciba señal RSD, "PI SEEK" se suprimirá.

- TA VOL (VOLUME)

El volumen TA predeterminado es 20. Podrá seleccionar otro valor.

- EON (Información de Otras Redes Mejoradas)

Pulse repetidamente el botón VOL/SEL/PTY hasta que "EON" aparezca en el display, gire el control VOL/SEL/PTY para seleccionar entre el modo "EON ON" y "EON OFF". Cuando reciba la información EON, el indicador EON estará encendido. Con la función EON, se ofrece la capacidad de que las estaciones locales "se metan" en las transmisiones nacionales de la estación durante un anuncio de tráfico.

- Selección de tipo de programa (PTY)

Cuando se seleccione PTY, la radio empezará a buscar la información PTY correspondiente, y se detendrá si se detecta la información PTY correspondiente.

Si la información correspondiente PTY deja de existir, se saldrá de PTY e irá al modo normal automáticamente.

Pulse el botón VOL/SEL/PTY. Cuando "PTY SEL" aparezca en el display. Gire el control VOL/SEL/PTY para seleccionar los programas a continuación:

NEWS/ AFFAIRS/ INFO/ SPORT/ EDUCATE (Noticias/ Corazón/ Info/ Deportes/ Educación) DRAMA/ CULTURE/ SCIENCE/ VARIED (Drama/ Cultura/ Ciencia/ Variado)

POP M/ ROCK M/ EASY M/ LIGHT M/ CLASS/ OTHER M (Pop Music/ Música Rock/ Música Fácil/ Música Lígera/ Clásicos/ Otros) WEATHER/ FINANCE/ CHILD/ SOCIAL/ RELIGION (Tiempo/ Finanzas/ Infantil/ Sociedad/ Religión) PHONE IN/ TRAVEL/ LEISURE/ JAZZ/ COUNTRY (Phone In/ Viajes/ Tiempo Libre/ Música Jazz/ Country) NATIONAL M/ OLDIES/ FOLK M/ DOC/ TEST (Música Nacional/ Oldies/ Música Folk/ Documento/ Test)

Pasados unos segundos, la radio buscará automáticamente una emisora con la información PTY correspondiente.

- STEREO/MONO

Pulse repetidamente VOL/SEL/PTY knob para seleccionar el modo "STEREO/ MONO". La audición FM se realiza normalmente en el modo estéreo. Sin embargo, si la señal está débil o la recepción no es lo suficientemente buena, cambiar al modo mono generalmente mejorará la calidad del sonido.

- DX/LOCAL (DISTANCIA/LOCAL)

Pulse repetidamente el dial VOL/SEL/PTY para seleccionar el modo "DX/LOCAL".

DX: cuando esté apagado las señales débiles remotas podrán recibirse.

LOCAL: Cuando esté activado se podrán recibir estaciones locales con señal fuerte.

ES-7 ES-8

OÍR UN DISPOSITIVO USB O TARJETA SD/MMC

Para insertar dispositivos USB (no incluidos)

Conecte su dispositivo USB al puerto USB del panel frontal. Pasará entonces al modo "USB" y la reproducción comenzará automáticamente.

Utilización de una tarjeta SD//MMC (no incluidos)

Introduzca una tarjeta SD/MMC en la ranura para tarjetas. Pasará entonces al modo "CARD" y la reproducción comenzará automáticamente.

Reproducción / pausa:

Durante la reproducción, pulse el botón 1/▶ para interrumpirla momentáneamente. Vuelva a pulsar el botón 1/▶ para reanudar la reproducción.

Otras funciones relativas a la reproducción

1. Pulse ▶ para pasar a la pista siguiente.

2. Pulse el botón i para reproducir la pista anterior

3. Mantenga pulsado el botón ▶▶1 ol◀◀ para realizar una búsqueda de forma rápida en una pista.

4. Pulse 5/-10 o 6/+10 para saltar 10 pistas hacia delante o hacia atrás.

5. En modo MP3, realice una pulsación larga de 5/-10 o 6/+10 para seleccionar la carpeta anterior o siguiente.

Búsqueda introductoria:

Pulse el botón 2/INT para reproducir los 10 primeros segundos de cada pista. "INT ON" aparecerá en el display. Púlselo de nuevo para cancelar la reproducción introductoria. Entonces se mostrará "INT OFF".

Repetición:

Durante la reproducción del disco, pulse el botón 3/RPT repetidamente para seleccionar un modo de reproducción: RPT ONE, RPT DIR, RPT OFF

Reproducción aleatoria:

Pulse el botón 4/RDM para reproducir todos los archivos en orden aleatorio. "RDM ON" aparecerá en el display. Púlselo de nuevo para cancelar esta función y "RDM OFF" se mostrará en el display.

Notas:

- El número total de archivos MP3 en el dispositivo USB o Micro SD no deberá exceder los 9999.

- El dispositivo USB o Micro SD no podrá contener más de 99 directorios.

- El tiempo de lectura llevará unos segundos o más, dependiendo de la cantidad de archivos MP3 y carpetas en el dispositivo USB o Micro SD.

- Introduzca sólo dispositivos USB en el puerto USB. En caso contrario, podría dañar el aparato.

- No introduzca más que tarjetas micro SD por la ranura SD de esta unidad. Otros objetos podrían dañar el mecanismo de la tarjeta.

- No conecte el puerto USB directamente a un ordenador: podría dañar el aparato.

- En el mercado pueden encontrarse numerosos modelos de dispositivos USB y de reproductores MP3. No podemos garantizarle que este aparato sea compatible con todos los formatos. En caso de que su dispositivo USB o Micro SD no funcione, utilice otro.

- Es posible que algunos archivos grabados en un dispositivo USB o Micro SD no sean compatibles. En efecto, algunos formatos de reproducción especiales no son compatibles con este aparato.

OÍR UNA FUENTE AUXILIAR

1. Conecte su fuente auxiliar (p. ej. reproductor mp3) a la entrada AUX.
2. Pulse para encender la unidad.
3. Pulse para seleccionar el modo AUX.
4. Emplece la reproducción de su fuente auxiliar.
5. Ajuste el volumen al nivel deseado.
6. Desconecte su fuente auxiliar de la entrada AUX, pulse el botón para seleccionar otra fuente deseada.

FUNCIÓN BLUETOOTH

Los logos y nombres Bluetooth® son marcas registradas que pertenecen a Bluetooth SIG, Inc. y cualquier uso de dichas marcas por parte de New One S.A.S tiene sus respectivas licencias.

Otras marcas comerciales y registradas son propiedad de sus respectivos propietarios.
- Antes de utilizar la función de Bluetooth, asegúrese de que su teléfono móvil permite la función de Bluetooth.
- Para los distintos modelos de teléfono móvil, la potencia emisora del Bluetooth será también distinta. Para conseguir la mejor calidad de conversación, se recomienda que la distancia entre el teléfono móvil y la unidad sea inferior a 3 metros (10 metros máx.).
- No coloque ningún objeto metálico u obstáculo entre la unidad y el teléfono móvil.

EMPAREJAMIENTO

1. Cuando la unidad esté encendida, pulse el botón repetidamente para seleccionar BT.
2. En el dispositivo Bluetooth, habilite Bluetooth y seleccione "MUSE M-198DAB" de la lista de dispositivos. (Para obtener el detalle de operaciones para conectarse, consulte el manual de usuario del dispositivo). Si el dispositivo Bluetoothle solicita una contraseña de acceso, utilice "0000". Algunos dispositivos Bluetooth le indicarán que acepte la conexión. Podrá oir un sonido que indicará que el emparejamiento se ha conseguido. Entonces, la pantalla LCD del sistema de audio del coche mostrará RT READY.
   Nota: Si ha realizado la conectividad Bluetooth con anterioridad, se mostrará una lista con los resultados de búsqueda previos. Seleccione "MUSE M-198DAB" y confirme.

Aceptar/ rechazar una llamada

Cuando haya una llamada entrante, el número de teléfono aparecerá en el display. Pulse para responder a la llamada. « TALK IN » se mostrará en el display. Gire el control Volume para ajustar el volumen de Bluetooth.
Pulse para rechazar la llamada entrante.

Realizar una llamada telefónica

Para marcar el último número de teléfono guardado en la memoria del teléfono celular, oprima el botón Patos veces.

Nota:

• La función de rellamada no está disponible si no hay función de grabación de marcado en su teléfono celular.
• Si la conversación no es clara, intente acercarse más al micrófono

TRANSFERENCIA DE UNA LLAMADA DEL TELÉFONO MÓVIL A LA UNIDAD

Durante el modo llamada, podrá mantener pulsado el botón "2/INT" para transferir la llamada del móvil a la unidad. Cuando realice una llamada, no podrá transferirla hasta que sea respondida.

ES-9 ES-10

AUDIO DE BLUETOOTH

La unidad permite la función de audio Bluetooth. Si su teléfono móvil puede reproducir música en estéreo, cuando haya logrado el emparejamiento, pulse para acceder al modo de audio de Bluetooth. "MEDIA" aparecerá entonces en el display. El archivo de audio de su teléfono móvil comenzará a reproducirse por la radio del coche.

Reproducción/pausa: pulse 1▶II para interrumpir momentáneamente la reproducción de una pista. Púlselo de nuevo para reanudar la reproducción.

Pasar a la pista siguiente o anterior:

1. Pulse ▶ para pasar a la pista siguiente.
2. Pulse I para pasar a la pista anterior.

Notas:

• Este sistema no funcionará o lo hará incorrectamente con algunos modelos de teléfono móvil/reproductor de audio con Bluetooth.
• El mercado ofrece muchos modelos de teléfono móvil. No podemos garantizar la compatibilidad de todos los modelos de teléfono con la unidad.
• Si nota que la conversación no se demasiado clara, intente acercarse al micrófono.

Por la presente, NEW ONE S.A.S declara que el « MUSE M-198 DAB » cumple con los requerimientos esenciales y otras provisiones aplicables de la Directiva 2014/53/EU. La declaración de conformidad podrá consultarse en www.muse-europe.com

MANTENIMIENTO

PRECAUCIÓN

• Limpie la radio con un paño suave o una gamuza húmeda. No utilice nunca disolventes.
• No lo exponga a la lluvia o la humedad.
• Procure que no se caiga ni sufra otro tipo de golpes.
• No utilice el aparato inmediatamente después de haberlo transportado desde un sitio frío a uno caliente. Pueden surgir problemas de condensación.
• No exponga el aparato a la humedad o a temperaturas elevadas.
• Utilice este aparato en climas de temperaturas moderadas.
• No coloque objetos llenos de líquido cerca del aparato.
• No coloque velas encendidas cerca del aparato.

Sustitución del fusible

Utilice un fusible cuyo amperaje corresponda con las específicaciones del fabricante. Si el fusible se funde, compruebe la conexión de la alimentación antes de cambiarlo. Si vuelve a fundirse, puede que exista un problema en el funcionamiento del aparato. En ese caso, acuda al centro de reparaciones más cercano.

GUÍA DE RESOLUCIÓN DE PROBLEMAS

SÍNTOMA CAU$A SOLUCIÓN
No enciende.	El auto no está encendido.	Si el suministro eléctrico está conectado a los circuitos accesorios del coche, pero el motor no está andando, mueva la llave de encendido a "ACC".
	Fusible fundido. Cambie el fusible.
Sin sonido.	Volumen al mínimo. Ajuste el volumen al nivel deseado.
	Cableado no conectado correctamente.	Revise la conexión de los cables.
Las teclas no funcionan.	El microordenador integrado no está funcionando correctamente debido a ruido.	Pulse el botón RES.El panel frontal no está bien puesto en su lugar.
La radio no funciona.La selección automática de estaciones no funciona.	No está conectado el cable de la antena.	Inserte bien el cable de la antena.
	Señales demasiado débiles.	Seleccione una estación manualmente.

CARACTERÍSTICAS TÉCNICAS
General

Requisitos de alimentación	12V DC (11-16V permitidos)
Impedancia de carga	4 ohms
Potencia máx.	40W x 4
Controles de tono	± 10 dB

graves a 100 Hz
agudos a 10 kHz

Dimensiones

Peso	Approx. 0.550 kg

RADIO

FM: 87.5-108 MHz
DAB+: 174.928 -239.2 MHz
Sensibilidad de uso (-30dB)	12 dBuV
Proporción de señal-ruido	50 dB
Separación stereo	30 dB (1 kHz)

Sección de reproductor USB/SD

Relación señalíruido	60 dB
Separación	50 dB
Distorsión	< 0,5%
Respuesta en frecuencia	20 - 20000 Hz

ES-11 ES-12

BLUETOOTH

Versión Bluetooth: V2.1 con EDR

Bluetooth: 2.402-2.48GHz

Salida de corriente RF (radiofrecuencia): 4 dBm

Distancia de rendimiento :Hasta 10 m medidos en espacio abierto (la pared y las estructuras pueden afectar el rango del dispositivo)

Las especificaciones están sujetas a cambios sin previo aviso.

INSTRUCCIONES DE SEGURIDAD

El símbolo del rayo con una flecha dentro de un triángulo equilátero advierte al usuario de la presencia de voltaje peligroso en el interior del aparato.

El signo de exclamación dentro de un triángulo equilátero advierte al usuario de la presencia de importantes instrucciones de funcionamiento y mantenimiento en el manual que acompaña al producto.

ADVERTENCIA: Para reducir el riesgo de incendio o de descarga eléctrica, no desmonte este aparato ni lo exponga a la lluvia o la humedad.

Si en un futuro desea deshacerse de este aparato, recuerde que los productos eléctricos no deben tirarse junto a los desechos domésticos. Depositelo en centros de reciclaje adecuados. Póngase en contacto con las autoridades locales o con el vendedor del producto para obtener más información al respecto. (Directiva sobre Residuos de Aparatos Eléctricos y Electrónicos)

NEW ONE S.A.S

10, Rue de la Mission, 25480 Ecole Valentin, France

AUTORADIO DAB+/FM CON BLUETOOTH E USB/SDIT

IMPORTANTI AVVERTENZE DI SICUREZZA

- DX/LOCAL (A LUNGA DISTANZA/LOCALE)
