BEDIENUNGSANLEITUNG M-198 DAB MUSE

WICHTIGE SICHERHEITSHINWEISE

1. Versuchen Sie nicht, das Gerät zu verändern, sie könnten sonst einen Unfall verursachen.
2. Es kann sich als gefährlich erweisen und für Sie zu Elektroschockgefahr und anderen Gefahren führen, wenn Sie dieses Gerät von Personen installieren oder reparieren lassen, die im Bereich der Elektronik und das Automobilzubehörs nicht qualifi ziert und erfahren sind.
3. Bringen Sie das Fahrzeug zum Stillstand vor jeglicher Handlung, durch die Sie beim Fahren abgelenkt werden könnten.
4. Stellen Sie die Lautstärke auf einen Pegel, der es Ihnen erlaubt, Geräusche außerhalb des Fahrzeugs zu hören.
5. Verwenden Sie dieses Gerät nicht unter extremen Temperaturen. Bevor Sie das Gerät einschalten, achten Sie darauf, dass die Temperatur im Innem des Fahrzeugs zwischen -10°C und +60°C liegt.
6. Wenn Sie die Sicherung auswechseln, verwenden Sie Sicherungen, die der auf dem Sicherheitshalter angegebenen Stärke entsprechen.
7. Verdecken Sie nicht die Lüftungsöffnungen. Sie könnten eine Überhitzung im Innem des Gerätes verursachen, wodurch ein Brand entstehen könnte.
8. Wenn Sie dieses Gerät betreiben, ohne dass der Motor des Fahrzeugs läuft, kann sich die Fahrzeugbatterie entladen.
9. Dieses Gerät wurde nur für den Gebrauch in Fahrzeugen, die über ein elektrisches System zu 12V mit negativer Masse verfügen, konzipiert.
10. Nachdem Sie das Gerät installiert haben oder die Batterie Ihres Fahrzeugs ausgewechselt haben, drücken Sie die Taste RES, die sich an der Haupleinheit des Autoradios befindet, mit Hilfe eines spitzen Gegenstandes, wie zum Beispiel einen Stift, um die Standardeinstellungen des Gerätes wiederherzustellen.

Rücksetzen

Rücksetzen

INHALT DER VERPACKUNG

Stellen Sie beim Auspacken Ihres neuen Radioweckers sicher, dass die folgenden Elemente vorhanden sind:

Haupteinheit

Benutzerhandbuch

Zubehör

1 Hintere Befestigungsschraube x1 2 Federscheibe x1 3 Unterlegscheibe x2 Sechskantmutier x1 4 5 Schlüssel x2 6 Stahlstange x1 7 Einbaurahmen x1

DE-1 DE-2

ANSCHLÜSSEN

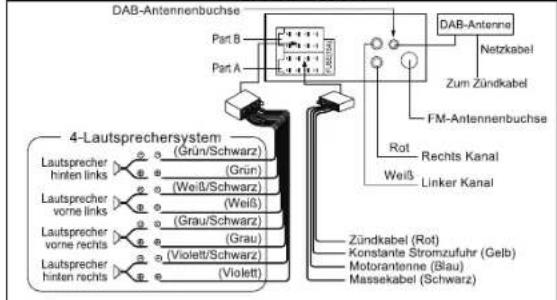

SCHALTPLAN


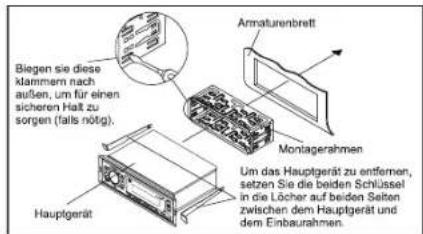

EINBAU

Das Gerät ist mit einer Anti-Diebstahl-Funktion versehen. Das Gehäuse des Geräts verfügt über Gleitschienen. Schließen Sie bitte die Stromversorgung, Lautsprecher und Antenne gemäß den Anforderungen der Bedienungsanleitung an. Installieren sie das GleitschienenMetallgehäuse wie folgt.

Biegen sie diese klammern nach außen, um für einen sicheren Halt zu sorgen (falls nötig). Armaturenbrett Montagerahmen Hauptgerät Um das Hauptgerät zu entfernen, setzen Sie die beiden Schlüssel in die Löcher auf beiden Seiten zwischen dem Hauptgerät und dem Einbautrahmen.

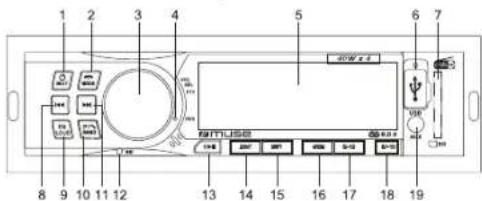

BESCHREIBUNG DES GERÄTES

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

1. Taste ⬤ Gerät ein-/ausschalten; Um den Ton ein- oder auszuschalten
2. Abbrechen eines Gesprächs: Um verschiedene Modi auszuwählen
3. Regler VOL/SEL/PTY: Einstellung der Lautstärke/ Auswahl von Funktions- und Einstellungsmodus/ Auswahl des Programm-Typs
4. Taste RES (Wiederherstellen der Standardeinstellungen)
5. LCD-Anzeige
6. USB-Port für MP3-Wiedergabe
7. Kartenslot für SD/MMC-Karten
8. Taste ◀ Auswahl zurück
9. EQ Toneffekt auswählen: FLAT/ CLASSIC/ ROCK/ JAZZ/ POP; Lautheit Ein/Aus
10. PIS BAN Gespeicherte Radiosender, Automatisches speichern, Einen Track suchen; Anrufe entgegen nehmen/wahlwiederholung; Auswahl des Frequenzbands: F1, F2, F3 oder DAB1, DAB2, DAB3
11. Taste ▶▶Auswahl vor
12. Eingebautes Mikrofon
13. Taste 1/▶: Auswahl des gespeicherten Senders 1 im Radio-Modus; Wiedergabe und Pause
14. Taste 2/INT : Auswahl des gespeicherten Senders 2 im Radio-Modus; Starten / Abbrechen der Intro-Wiedergabe
15. Taste 3/RPT : Auswahl des gespeicherten Senders 3 im Radio-Modus; Wiederholtes Abspielen
16. Taste 4/RDM : Auswahl des gespeicherten Senders 4 im Radio-Modus; Starten / Abbrechen der Zufallswiedergabe
17. Taste 5/-10 : Auswahl des gespeicherten Senders 5 im Radio-Modus; 10 Titel zurück (gedrückt halten) (mp3)
18. Taste 6/+10 : Auswahl des gespeicherten Senders 6 im Radio-Modus; 10 Titel vor (gedrückt halten) (mp3)
19. AUX-Eingang

GRUNDFUNKTIONEN

Ein- und Ausschalten des Gerätes

Mithilfe der Taste 🚫 können Sie das Gerät einschalten. Halten Sie diese Taste erneut gedrückt, um das Gerät wieder auszuschalten.

Auswahl des Quell-Modus

Wenn das Gerät eingeschalten ist, wählen Sie einen Modus mit Hilfe der Taste

FM(UKW) - USB CARD DAB BT AUX →

Hinweis: Der USB, Speicherkartenmodus kann nicht gewählt werden, wenn kein entsprechendes Speichermedium am Gerät angeschlossen ist.

Uhrzeitanzeige

Betätigen Sie die VOL/SEL/PTY-Taste zur Anzeige der aktuellen Uhrzeit, wenn das Gerät eingeschaltet ist.

Einstellen der Uhrzeit:

1. Wenn das Gerät EINGESCHALTET ist, Drücken Sie einmal die Taste VOL/SEL/PTY, um die aktuelle Uhrzeit anzuzeigen. Halten Sie die Taste dann gedrückt, um den Einstellungsmodus aufzurufen. Die Stundenziffem blinken.
2. Drehen Sie den Lautstärkeregler nach links und rechts, um den Stundenwert einzustellen. Drücken Sie die VOL/SEL/PTY -Taste erneut, um den Stundenwert zu bestätigen.
3. Die Minutenziffern beginnen zu blinken. Drehen Sie am Drehknopf volume im bzw. entgegen dem Uhrzeigersinn, um die Minutenziffern einzustellen. Drücken Sie den VOL/SEL/PTY Knopf um es zu bestätigen.
   Hinweis: Ihre Einstellung wird automatisch bestätigt, wenn innerhalb von 5 Sekunden keine Taste betätigt wird.

Wiederherstellung der Standardeinstellungen des Gerätest

Sie müssen die Standardeinstellungen des Gerätes wiederherstellen, wenn Sie es zum ersten Mal verwenden oder wenn Sie die Batterie des Fahrzeugs gewechselt haben. Um die Standardeinstellungen wiederherzustellen, drücken Sie die Taste RES, die sich an der Haupteinheit befindet, mit Hilfe eines spitzen Gegenstandes. Wenn die Anzeige unverständliche Zeichen anzeigt, drücken Sie auf RES, um das Problem zu lösen. Die Uhrzeiteinstellung sowie alle gespeicherten Angaben warden dann gelöscht.

KONFIGURATIONSMENÜ

Einstellen der Lautstärke:

Zum Erhöhen oder Verringern der Lautstärke drehen Sie am Drehknopf VOL/SEL/PTY.

Stummschalten der Tonausgabe

Wenn das Gerät eingeschaltet ist, betätigen Sie die -Taste, um die Tonausgabe auszuschalten. Betätigen Sie die Taste erneut, um die Tonausgabe wieder zu zu aktivieren.

Verwenden Sie die VOL/SEL/PTY - Knopfs, um die Klangfunktion zu wählen

Betätigen Sie die VOL/SEL/PTY - Knopfs wiederholt

Zur Auswahl der gewünschten Klangeinstellung in der folgenden Reihenfolge: "BAS"(BASS) → "TRE"(Höhen) — "BAL"(Balance) *FAB(Fader)

Nach Auswahl des gewünschten Modus können Sie die Einstellung durch Drehen des VOL/SEL/PTY - Knopfs vornehmen.

Equalizer (EQ)

Wenn Sie Popmusik, klassische Musik oder Rockmusik hören, können Sie mit dem Equalizer die Klangqualität anpassen. Drücken Sie während des BETRIEBS wiederholt die Taste EQ LOUD um einen von verschiedenen Equalizer-Modi in folgender Reihenfolge zu wählen: FLAT →

Ein-/Ausschalten der Lautheitfunktion

Drücken Sie anhaltend auf die Taste ^EQ _LOUD , um die Loudness-Funktion (Lautheit) ein- oder auszuschalten. Drücken Sie erneut anhaltend auf diese Taste, um die Lautheit-Funktion auszuschalten.

Mit dieser Funktion werden die niedrigeren Frequenzen verstärkt, wodurch die Hörempfindlichkeit verbessert wird.

Anmerkung: Lesen Sie den Abschnitt "RADIOBETRIEB" für eine Beschreibung weiterer Funktionen.

RADIOBETRIEB

Auswahl des Radio-Frequenzbereichs

Im DAB oder FM Modus, drücken Sie mehrmals die Taste ^P13 BAND, um den gewünschten Frequenzbereich entsprechend der folgenden Reihenfolge zu wählen: DAB1 -DAB2 → DAB3 oder F1 -F2 -F3:→

DAB/DAB+ RADIOSENDER ANHÖREN

1. Wenn das Gerät eingeschalten ist, Drücken Sie wiederholt die Taste zur Auswahl des DAB-Modus. Beim erstmaligen Gebrauch des Geräts startet das Radio die automatische Suche nach DAB-Sondern. Während der Suche erscheint die Anzeige „SCAN“. Ein Fortschrittsbalken weist auf den Suchfortschritt hin; außerdem wird die Anzahl der gefundenen Sender angezeigt.
2. Nach Abschluss der Suche schaltet das Radio den ersten verfügbaren Sender ein und startet die Übertragung. Sender werden per Werkseinstellung in numerischer und dann in alphabetischer Reihenfolge angezeigt.
   Hinweis: Sofern die Liste mit DAB/DAB+ -Radiosendern gespeichert wurde, wird die automatische Suche nicht erneut durchgeführt. Halten Sie die Taste zum einen Sender zu suchen und wiederzugeben.
3. Drücken Sie die ◀ oder ►Regler, um durch die Senderliste zu scrollen. Im Display erscheint die Anzeige „TUNING“ und nach einigen Sekunden wird der gewünschte Sender eingeschaltet.

Hinweis:

• Falls während der DAB/DAB+ Suche keine Sender gefunden werden, erscheint im Display die Anzeige „NO SERVICE“.

- Im Hinblick auf einen besseren Empfang sollten Sie die antenne vollständig ausziehen oder die Sendersuche an einem anderen Ort wiederholen.

- Während der Suche ist der Ton automatisch ausgeschaltet.

UKW RADIOSENDER ANHÖREN

Drücken Sie im UKW-Radiomodus ◀◀ oder ▶▶ I für die manuelle Sendersuche. Halten Sie die Taste ◀◀ oder ▶▶ I gedrückt um die automatische Suche zu starten. Hinweis: Ziehen Sie die antenne für einen besseren Empfang aus.

Suchlauf der gespeicherten Sender/ automatische Speicherung von Sendern Dieses Gerät kann bis zu 18 UKW- und 18 DAB/DAB+-Sender speichern.

- Mit Hilfe der Taste P1 BAND (Automatische Speicherung)

Im DAB oder FM Modus, halten Sie die BAND-Taste im Radiobetrieb für 3 Sekunden gedrückt, um eine automatische Sendersuche zu starten. Die gefundenen Sender werden dann automatisch im Speicher abgelegt. Alle gespeicherten Sender im ausgewählten Frequenzband werden während der wenigen Sekunden zum Überprüfen angezeigt. Zur Auswahl eines Senders betätigen Sie die betätigen Sie erneut die BAND-Taste.

DE-5 DE-6

- Zifferntasten 1-6

1. Im DAB oder FM Modus,wählen Sie einen Sender mithilfe Taste▶▶ oder◀◀
2. Halten Sie eine der Tasten 1 - 6 für 2 Sekunden lang gedrückt, bis die LCD-Anzeige die entsprechende Nummer anzeigt. Der Sender wird dann unter der entsprechenden Zifferntaste gespeichert.
3. Benutzen Sie die Ziffemtasten 1 - 6 um auf die gespeicherten Sender zuzugreifen.
4. Wenn Sie einen Sender, der auf einer Zifferntaste gespeichert ist, hören wollen, halten Sie eine andere Zifferntaste für mehr als 2 Sekunden gedrückt, um den Sender unter dieser Taste zu speichern.
   Hinweis: Das Gerät kann bis zu 6 Sender pro Frequenzband speichem.

RDS (Radio Data System - Radidatensystem)

Dieses Gerät verfügt über ein eingebautes RDS-Decoder-System und unterstützt Sendungen mit Übertragungen von RDS-Daten. Dieses System kann automatisch auf Sender mit besserem Empfang umsalten, wenn Sie längere Strecken zurücklegen (AF-Umschaltung). Außerdem besteht die Möglichkeit bei Verkehrsmeldungen (TA) oder Programmarten (PTY) der RDS-Sender automatisch auf die gewünschte Sendung umzuschalten, egal in welchem Modus Sie sich gerade befinden.

Drücken Sie einmal die Taste VOL/SEL/PTY, um die aktuelle Uhrzeit anzuzeigen. Drücken Sie die Taste erneut, um das Menü mit den Info-Einstellungen zu öffnen. Drücken Sie kurz die Taste VOL/SEL/PTY zur Auswahl der gewünschten Option. Drehen Sie den Regler VOL/SEL/PTY zur Auswahl der entsprechenden Einstellung.

AF(ON/OFF)→ REG(ON/OFF)→ TA(ON/OFF)→ TA VOL→ EON(ON/OFF)→ SEL PTY-STEREO/MONO DX/LOCAL

- Alternative Frequenz auswählen (AF)

Nachdem der AF-Modus aktiviert wurde, überprüft das Radio die AF-Signalstärke standing neu. Jedes Mal wenn der neue AF-Sender stärker ist als der momentane Sender, kann das Gerät innerhalb kürzester Zeit zur neuen Frequenz springen und in der Anzeige erscheint die Meldung NEW FREQUENCY. (Wenn AF in der Anzeige blinkt, sucht das Radio nach dem stärkeren RDS-Sender. Wenn AF in der Anzeige blinken, wird nur nach Sendern mit Verkehrsmeldungen gesucht.) Segment auf: AF-Umschaltmodus ausgeschaltet.

Segment an: AF-Umschaltmodus an + verfügbare RDS-Informationen.

Segment blinkt: AF-Umschaltmodus an, RDS-Informationen aber noch nicht empfangen.

- Region EIN / AUS (REG)

Drücken Sie wiederholt die Taste VOL/SEL/PTY, bis im Display die Anzeige „REG“ erscheint. Drehen Sie den Regler VOL/SEL/PTY, um zwischen den Optionen „REG ON“ und „REG OFF“ umzuschalten.
REG ON: Für den Empfang werden lokale Sender bevorzugt, selbst dann wenn das Programm auf einem überregionalen Sender ausgestrahlt wird.
REG OFF: Wählen Sie überregionale Sender, auf denen das von Ihnen gewünschte Programm ausgestrahlt wird.

- Verkehrsrundfunk (TA)

Im TA-Bereitschaftsmodus werden Verkehrsmeldungen empfangen, unabhängig von der Funktion, die Sie gerade benutzen.
Wenn Sie den TA-Modus während einer Verkehrsmeldung ausschalten, wird die Verkehrsmeldung abgebrochen und das Gerät geht wieder in den TA-Bereitschaftsmodus zurück.

TA SEEK-Modus:

Wenn ein neu eingestellter Sender für mehr als 5 Sekunden keine TP-Informationen bekommt, geht das Radio zum nächsten Sender (PI), der über TP-Informationen verfügt.

Wenn TP-Informationen beim aktuellen Sender verloren gehen, die durch RETUNE S oder RETUNE L, startet das Radio den nächsten, gleichen PI-Sender zu finden. Wenn der PI-Sender nicht nach der ersten Suche gefunden wird, such das Radio nach dem nächsten Sender mit TP-Informationen.

Hinweis: Im TA SEEK-Modus kann der aktuelle Sender zu einem anderen Sender wechseln, weil das Gerät nach TP-Sendem sucht, wenn das Empfangssignal des aktuellen Senders sehr schwach ist oder der aktuelle Sender über kein TP-Signal verfügt. (PI hat eine höhere Priorität als TP.)

TA ALARM-Modus:

Wenn dieser Modus aktiviert ist, ist die automatische Sendersuche ausgestellt. Nur ein doppeltes Alarmsignal wird ausgegeben. In diesem Modus wird der momentane Sender immer beibehalten. (PI hat eine höhere Priorität als TP.)

Wenn ein neu eingestellter Sender für mehr als 5 Sekunden keine TP-Informationen angibt, wird ein Alarmsignal ausgegeben. Wenn die TP-Informationen beim aktuellen Sender verloren gehen, wird ein Signalton ausgegeben.

Wenn ein neu gefundener über kein RDS-Signal verfügt, wird PI SEEK etwas beeinträchtigt.

- TA VOL (TA-VOLUME)

Standardeinstellung der TA-Lautstärke ist 20. Sie können dies bei Bedarf auf einen anderen Wert stellen.

Drücken Sie wiederholt die Taste VOL/SEL/PTY, bis im Display die Anzeige „EON“ erscheint. Drehen Sie den Regler VOL/SEL/PTY, um zwischen den Optionen „EON ON“ und „EON OFF“ umzuschalten. Die EON-Anzeige fängt an zu blinken. Wenn EON-Informationen empfangen werden, geht die EON-Anzeige an. Mit der EON-Funktion besteht die Möglichkeit, dass lokale Sender kurzzeitig bei Verkehransagen gegenüber überregionalen Sendem bevorzugt werden.

- Auswahl der Programmart (PTY)

WENN PTY eingeschaltet ist, startet das radio mit der Suche nach PTY-Informationen und Stoppt, WENN Corresponding gefunden Werden. WENN keine entsprechenden PTY-Informationen vorhanden Sindh, schaltet sterben PTY Funktion Automatisch wieder in Den Normalmodus.

Betätigen Sie die VOL/SEL/PTY -Taste, wenn "SEL PTY" in der Anzeige erscheint. Drehen Sie Lautstärkeregler zur Auswahl eines der folgenden Programme:

NEWS/ AFFAIRS/ INFO/ SPORT/ EDUCATE (Nachrichten/ Berichte/ Informationen/ Sport/Bildung) DRAMA/ CULTURE/ SCIENCE/ VARIED (Geschichten/ Kultur/ Wissenschaft/Verschiedenes) POP M/ ROCK M/ EASY M/ LIGHT M/ CLASS/ OTHER M(Popmusik/Rockmusik/ Einfache Musik/ Leichte Musik/ Klassik/ Andere Musik) WEATHER/ FINANCE/ CHILD/ SOCIAL/ RELIGION(Wetter/ Geldwirtschaft/ Kinderprogramme/ Soziales/ Religion) PHONE IN/TRAVEL/ LEISURE/ JAZZ/ COUNTRY(Telefonprogramme/ Reise/ Freizeit/ Jazz-Musik/ Country-Musik) NATIONAL M/ OLDIES/ FOLK M/ DOC/TEST (Landesmusik/ Oldies/Volksmusik/ Dokumentation/ TEST)

Nach ein paar Sekunden sucht das Radio automatisch die dementsprechenden PTY-Informationen.

- STEREO / MONO

Betätigen Sie wiederholt die VOL/SEL/PTY -Taste zur Auswahl des STEREO- oder MONO-Modus. Der UKW-Empfang (FM) ist normalerweise in Stereo.

Wenn das Signal jedoch zu schwach ist oder die Empfangsqualität zu wünschen übrig lässt, können Sie den Empfang auf Mono umschalten, um die Empfangsqualität zu erhöhen.

DE - 7 DE - 8

Betätigen Sie wiederholt die VOL/SEL/PTY -Taste, um den "DX/LOCAL" Modus auszuwählen. DX: Werden schwache Signale weiter entfernter Sender ebenfalls empfangen.

LOCAL: Wenn diese Option aktiviert ist, werden nur Sender mit einem starken Signal empfangen

WIEDERGABE VON USB- ODER SD/MMC-MEDIEN

Anschluss von USB-Speichermedien (nicht im Lieferumfang)

Schließen Sie Ihr USB-Gerät am USB-Anschluss an der Bedientafel an. Das Gerät schaltet in den USB-Modus und startet Sie die Wiedergabe automatisch.

Anstecken einer SD/MMC-Karte (nicht mitgeliefert)

Schließen Sie Ihre SD-Karte oder MMC-Karte an den Kartenschlitz an. Das Gerät schaltet automatisch den Modus „SD-MMC“ ein.

Weitere Funktionen zur Wiedergabe

Wiedergabe/ Pause: Um die Wiedergabe der Musik zu unterbrechen (Pause), drücken Siedie Taste 1▶|. Um die Musik wieder normal abzuspielen, drücken Sie noch einmal die Taste 1▶|.

Titelauswahl / Schnellsuche:

1. Betätigen Sie ▶▶um zum nächsten Titel zu springen.
2. Betätigen Sie die Taste um den vorherigen Titel wiederzugeben.
3. Halten Sie die Taste ▶ oder gedrückt, um eine Schnellsuche innerhalb eines Titels zu starten.
4. Benutzen Sie die Tasten 5/-10 oder 6/+10, um jeweils 10 Titel rückwärts bzw. vorwärts zu springen.
5. Halten Sie die Taste 5/-10 oder 6/+10 gedrückt, um im MP3-Modus den vorherigen oder nächsten Ordner auszuwählen.

Intro-Funktion:

Betätigen Sie die 2/INT-Taste, um die ersten 10 Sekunden jedes Titels wiederzugeben. "INT ON" erscheint dabei in der Anzeige. Betätigen Sie die Taste erneut, um die Intro-Wiedergabe abzubrechen und "INT OFF" erscheint.

Wiederholung:

Während der Wiedergabe der Disc mehrmals auf die Taste 3/RPT drücken, um eine Wiedergabeart auszuwählen: RPT ONE, RPT DIR, RPT OFF

Zufallswiedergabe:

Betätigen Sie die 4/RDM-Taste, um alle Datelen in zufälliger Reihenfolge abzuspielen. "RDM ON" erscheint daraufhin in der Anzeige. Betätigen Sie die Taste erneut, um diese Funktion abzubrechen und "RDM OFF" erscheint in der Anzeige.

Anmerkungen:

• Auf dem USB-Gerät oder Micro-SD-Karte dürfen nicht mehr als 9999 MP3-Dateien gespeichert sein.
• Das USB-Gerät oder Micro-SD-Karte darf nicht mehr als 99 Verzeichnisse enthalten.
• Je nach Anzahl der MP3-Datelen und Ordner auf dem USB-Gerät oder Micro-SD-Karte benötigt einige Sekunden oder länger zum Lesen der Dateien.
• Stecken Sie nur ein USB-Gerät in den dazu vorgesehenen USB-Port. Sie könnten das Gerät ansonsten beschädigen.
• Verwenden Sie keine anderen Objekte außer Micro-SD-Karten im Micro-SD-Slot dieses Radios. Andere Objekte können den Mechanismus zerstören.

• Der USB-Port darf nicht direkt an einen PC angeschlossen werden: Dadurch könnte das Gerät beschädigt werden.
• Auf dem Markt sind zahlreiche USB-Sticks und MP3-Player erhältlich. Die Kompatibilität mit allen Formaten kann daher nicht gewährleistet werden. Benutzen Sie bitte einen anderen USB-Stick, falls der Ihre nicht funktionieren sollte.
• Möglicherweise werden einige Dateien, die auf dem USB-Gerät oder Micro-SD-Karte gespeichert sind, nicht vom Gerät unterstützt. Denn bestimmte spezielle Wiedergabe-Prozeduren sind mit diesem Gerät nicht kompatibel.

VERWENDUNG DES EINGANGS FÜR ZUSATZGERÄTE

1. Schließen Sie Ihr Audiogerät (z. B. ein MP3-Player) am AUX-Anschluss an.
2. Betätigen Sie die Taste, um das Gerät einzuschalten.
3. Betätigen Sie die Taste, um in den AUX-Modus zu schalten.
4. Starten Sie die Wiedergabe auf dem angeschlossenen Audiogerät.
5. Stellen Sie die Lautstärke auf den gewünschten Lautstärkepegel.
6. Trennen Sie das Audiogerät vom AUX-Eingang ab und betätigen Sie die MODE, um eine andere Betriebsart zu wählen.

BLUETOOTH-FUNKTION

Der Bluetooth ^2 -Markenname und damit verbundene Logos sind Eigentum der Firma Bluetooth SIG, Inc. Jegliche Benutzung dieser Marken durch die Firma New One S.A.S stehen unter Lizenz. Alle anderen Produkt- und Markennamen sind Eigentum ihrer der jeweiligen Besitzer. • Vor der Benutzung der Bluetooth-Funktion stellen Sie sicher, dass Ihr Mobiltelefon Bluetooth unterstützt.

• Die Reichweite ist bei verschiedenen Mobiltelefonmodellen unterschiedlich. Für eine optimale Gesprächsqualität, wird empfohlen, dass der Abstand zwischen dem Mobiltelefon und dem Gerät 3 m nicht überschreitet (bei einer maximalen Reichweite von 10 Meter).
• Stellen Sie keine metallischen Gegenstände oder Hindernisse zwischen dem Mo-biltelefon und dem Gerät auf..

PAIRING

1. Wenn das Gerät eingeschaltet ist, betätigen Sie die MODE -Taste wiederholt, um den BT-Modus zu wählen.
2. Aktivoren Sie die Bluetooth-Funktion auf Ihrem Bluetooth-Gerät, und wählen Sie "MUSE M-198DAB" in der Geräteile. (Lesen Sie bitte die Bedienungsanleitung des jeweiligen Geräts für detaillierte Bedienungsschritte zum Verbindungsaufbau.) Wenn das Bluetooth-Gerät Sie zur Eingabe eines Schlüssels auffordert, geben Sie bitte "0000" ein. Manche Bluetooth-Geräte erfordem es zudem, dass die Verbindung bestätigt wird. Nach der erfolgreichen Kopplung erönt ein Signalton. Der LCD-Bildschirm des KFZ-Audiosystems zeigt daraufhin BT READY an. Hinweis: Wenn Sie die Bluetooth-Verbindung hergestellt ist, wird eine Liste der vorherigen Suchergebnisse angezeigt. Wählen Sie "MUSE M-198DAB" und bestätigen Sie die Auswahl.

Entgegen nehmen / abweisen eines Anrufs

Bei eingehenden Anrufen erscheint die Telefonnummer in der Anzeige. Betätigen Sie die Taste PLAND: um einen Anruf zu entgegen zu nehmen. „TALK IN“ zeigt in der Anzeige angezeigt. Drehen Sie am Lautstärkeregler, um die Bluetooth-Lautstärke einzustellen. Betätigen Sie die Taste WOOD: um einen eingehenden Anruf abzuweisen.

Tätigen eines Telefonanrufs

Um die letzte Nummer im Speicher des Mobiltelefons zu wiederholen, betätigen Sie die Taste P12 BAND zweimal.

DE - 9 DE - 10

Hinweise:

• Die Wahlwiederholungsfunktion ist nicht verfügbar, wenn Ihr Mobiltelefon über keinen Wahlspeicher verfügt.
- Wenn das Gespräch nicht klar ist, versuchen Sie näher an das Mikrofon

GESPRÄCHE ZWISCHEN MOBILTELEFON UND GERÄT TRANSFERIEREN

Wenn Sie im Gesprächsmodus die Taste „2/INT“ gedrückt halten, können Sie den Anruf zwischen Handy und Gerät umleiten. Bei einem ausgehenden Anruf kann dieser nur umgeleitet werden, sofern er vom Empfänger entgegengenommen wurde.

BLUETOOTH-AUDIO

Das Gerät unterstützt Bluetooth-Audio. Wenn Ihr Handy Stereo-Musik wiedergeben kann und die Bluetooth-Verbindung erfolgreich aufgebaut wurde, betätigen Sie die -Taste, um in den Bluetooth-Audio-Modus zu gelangen. "MEDIA" erscheint daraufhin in der Anzeige. Die Audiodateien Ihres Mobiltelefons werden dann über das Autoradio abspielt.

Wiedergabe / Pause: Betätigen Sie die Taste 1▶, um die Wiedergabe des Titels vorübergehend anzuhalten. Betätigen Sie die Taste ein weiteres Mal, um mit der Wiedergabe fortzufahren.

Titelauswahl:

1. Betätigen Sie die Taste ▶ um zum nächsten Titel zu springen.
2. Betätigen Sie die Taste | um zum vorigen Titel zu springen.

Hinweise:

• Das Gerät funktioniert mit bestimmten Mobiltelefonen / Audiogeräten nicht bzw. Nicht vollständig.
• Es gibt viele verschiedene Handy-Modelle auf dem Markt. Wir können keine Garantie für die Kompatibilität des Geräts mit Ihrem Handys übernehmen.
• Wenn Sie die Tonausgabe des Gesprächs nicht deutlich ist, versuchen Sie näher an das Mikrofon heranzugehen.

NEW ONE S.A.S erklärt hiermit, dass dieser „MUSE M-198 DAB“ den wesentlichen Anforderungen und anderen geltenden Vorgaben der Richtlinie 2014/53/EU entspricht. Die Konformitätserklärung lässt sich unter www.muse-europe.com

WARTUNG

VORSICHTSMAßNAHMEN BEI DER VERWENDUNG

• Reinigen Sie das Wiedergabegerät mit einem weichen Tuch oder einem feuchten Ledertuch. Verwenden Sie niemals Lösungsmittel.
• Setzen Sie es keinem Regen und keiner Feuchtigkeit aus.
• Lassen Sie es nicht fallen und setzen Sie es keinen Stößen aus.
• Verwenden Sie Ihr Gerät nicht sofort, nachdem Sie es von einem kalten in einen warmen
  Raum gebracht haben. Es könnten Kondensationsprobleme auftreten.
• Setzen Sie Ihr Gerät nicht der Feuchtigkeit oder hohen Temperaturen aus.
• Verwenden Sie das Gerät in gemäßigten Klimazonen.
• Stellen Sie kein mit Flüssigkeiten gefülltes Gefäß in die Nähe des Gerätes.
• Stellen Sie keine Kerzen auf oder in die Nähe des Gerätes.

Wechseln der Sicherung

Verwenden Sie eine Sicherung mit einer Intensität, die den vom Hersteller gemachten Angaben entspricht. Wenn die Sicherung schmilzt, überprüfen Sie den Stromanschluss, bevor Sie die Sicherung wechseln. Wenn die Sicherung erneut schmilzt, liegt eine Fehlfunktion vor. Wenden Sie sich in diesem Fall an das Reparaturzentrum in Ihrer Nähe.

HINWEISE ZUR FEHLERBEHEBUNG

ERSCHEINUNGSBILD	JRSACHE BEHEBUNG
Gerät kann nicht eingeschaltet werden.	Die Zündung ist nicht an.	Wenn der Strom richtig angeschlossen ist und der Motor nicht läuft, stellen Sie den Zündschlüssel bitte auf „ACC“.
	Die Sicherung ist durchgegangen.	Ersetzen Sie die Sicherung durch eine neue.
Kein Ton.	Die Lautstärke ist auf das Minimum gestellt.	Stellen Sie die Lautstärke auf das gewünschte Niveau.
	Die Kabel sind nicht richtig angeschlossen.	Überprüfen Sie die Kabelverbindung.
Die Funktionstasten bleiben ohne Wirkung.	Der eingebaute Mikrocomputer arbeitet aufgrund von Störsignalen nicht richtig.	Betätigen Sie die RES-Taste. Die Bedientafel ist nicht richtig aufgesetzt.
Das Radio funktioniert nicht. Die Radiofunktion geht nicht. Die automa- lische Suche ist auch fehlgeschlagen.	Das Antennenkabel ist nicht angeschlossen.	Verbinden Sie das Antennenkabel.
	Das Signal ist zu schwach.	Stellen Sie den Sender manuell ein.

TECHNISCHE DATEN

Allgemeines

Stromversorgungsanforderungen

Impedanzladung

Maximale Ausgangsleistung

Tonausgleich

12V DC (11-16V erlaubt)

4 ohms

40W×4

±10 dB

Bässe bei 100 Hz

Höhen bei 10 kHz

Abmessungen

Gewicht (ungefährer Wert)

Ca. 58 x 140 x 180 (h / w / l)

Ca. 0.550 kg

RADIO

FM: 87.5-108 MHz

DAB+: 174.928-239.2 MHz

Empfindlichkeit (-30dB)

Rauschabstand

Stereo-Trennung

12 dBuV

50 dB

30 dB (1 kHz)

USB/MP3-Player

Rauschabstand

Abstand

Klirrfaktor

Frequenzbereich

60 dB

50 dB

< 0.5%

20 - 20000 Hz

DE-11 DE-12

BLUETOOTH

Bluetooth-Version: V2.1 mit EDR

Bluetooth: 2.402-2.48GHz

RF-Ausgangsleistung (Radiofrequenz-Augangsleistung): 4 dBm

Betriebsreichweite: bis zu 10 Meter in offenen Räumen (Wände und Hindernisse können die Reichweite des Geräts beeinträchtigen)

Gestaltung und Ausführung bleiben Änderungen vorbehalten.

SICHERHEITSANWEISUNGEN

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Das Blitzsymbol mit einem Pfeil in einem gleichseitigen Dreieck warnt den Nutzer vor einer „gefährlichen Spannung“ im Gerät.

Das Ausrufezeichen in einem Dreieck warnt den Anwender über das Vorhandensein von wichtigen Hinweisen in den Unterlagen die das Gerät begleiten.

WARNHINWEIS - Um ein Brand- oder Stromschlagrisiko zu mindern, setzen Sie das Gerät weder Regen noch Feuchtigkeit aus.

Wenn Sie dieses Gerät in der Zukunft entsorgen wollen, denken Sie bitte daran, dass elektrische Gerät nicht in den Haushaltsmüll gehören. Erkundigen Sie sich nach der nächstliegenden Recyclingmöglichkeit in Ihrer Umgebung. Für weitere Informationen, wenden Sie sich an die kommunalen Behörden oder Ihren Händler (WEEE-Richtlinie über Elektro- und Elektronik-Altgeräte).

NEW ONE S.A.S

10, Rue de la Mission, 25480 Ecole Valentin, France

RADIO DE COCHE DAB+/FM CON BLUETOOTH Y USB/SDES

TECHNISCHE KENMERKEN

Algemeen

Voeding

Laad Impedantie
