MANUAL DE UTILIZADOR M-198 DAB MUSE

1. Não tente modificar o aparelho, dado que corre o risco de causar um acidente.
2. Este aparelho deve ser instalado ou reparado apenas por pessoas qualificadas e com experiência em electrónica e acessórios automóveis, pois de contrário pode ser perigoso e provocar choques eléctricos ou outros perigos.
3. Pare o veículo antes de efectuar qualquer operação que possa distraí-lo da condução.
4. Ajuste o volume para um nível que lhe permita ouvir os ruidos provenientes do exterior do veículo.
5. Não utilize este aparelho em temperaturas extremas. Antes de pôr o aparelho a funcionar, certifique-se de que a temperatura no interior do veículo varia entre -10^ e +60^ .
6. Ao substituir os fusíveis, utilize fusíveis em conformidade com a intensidade indicada no porta-fusível.
7. Não tape os orifícios de ventilação. Pode provocar um sobreaquecimento no interior do aparelho, o que corre o risco de causar um incêndio.
8. Se utilizar este aparelho sem arrancar o motor, a bateria pode descarregar.
9. Este aparelho foi concebido para ser utilizado apenas em veículos que disponham de um sistema eléctrico de 12V com terra negativa.
10. Depois de instalar o aparelho ou substituir a bateria do seu veículo, prima o botão RES situado na unidade principal do auto-rádio com a ajuda de um objecto pontiagudo, como uma caneta, para reinicializar o aparelho.

Reinicialização

CONTEÚDO DA EMBALAGEM

Quando desembalar o seu novo rádio despertador, certifique-se de que a embalagem contém todos os elementos indicados em seguida:

Unidade principal

Manual de utilização

Acessórios

1 Parafuso de Montagem Traseiro x1 2 Arruela elástica x1 3 Arruela plana x2 4 Porca hexagonal x1 5 Chaves x2 6 Barra de Aço x1 7 Bandeja de instalação x1

PT-1 PT-2

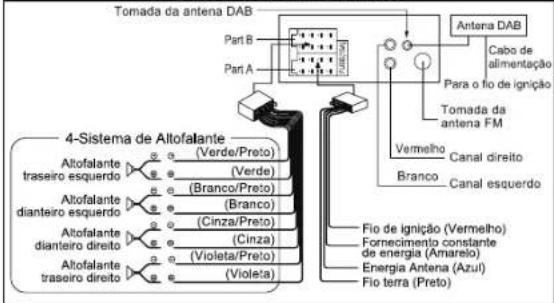

CONEXÕES

ESQUEMA ELÉCTRICO


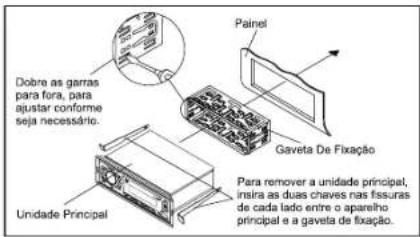

INSTALAÇÃO

O aparelho é instalado com proteção antifurto. O chassi do aparelho possui um compartimento destacável de metal. Faca a conexão de energia dos alto falantes e antena de acordo com os requisitos do manual de instruções, para fazer a instalação do compartimento destacável adequadamente.

Dobre as garras para fora, para ajustar conforme seja necessário. Painel Gaveta De Fixação Unidade Principal Para remover a unidade principal, insta as duas chaves nas fissuras de cada lado entre o aparelho principal e a gaveta de fixação.

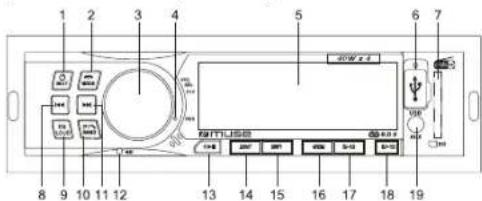

DESCRIÇÃO DO APARELHO UTILIZAÇÃO DE BASE

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

1. Botão Para ligar ou desligar o aparelho; Permite cortar ou restabelecer o som
2. Para desligar ligações; Para selecionar o modo de função
3. Botão VOL/SEL/PTY: Para Ajustar de volume/Selecionar a Função e modo de configuração/ Selecionar Tipo de programa
4. Botão reinicialização
5. Visor LCD
6. Conexão USB para reprodução de MP3
7. Entrada de cartões SD/MMC
8. Bolão (Recuar)
9. EQ. Para selecionar a equalização desejada: MÉDIO/ CLÁSSICA/ ROCK/ JAZZ/ POP; Ligado/ Desligar Alto
10. P13 Estações memorizadas/ Armazenamento automático/ Pesquisar uma faixa; Atender o telefone/ remarcar chamada; Para selecionar a banda de frequências: F1, F2, F3 ou DAB1, DAB2, DAB3
11. Botão ▶ Avançar)
12. Microfone embutido
13. Botão 1▶II: Para selecionar a estação 1 da memória do rádio; Leitura e colocação em pausa
14. Botão 2/INT : Para selecionar a estação 2 na memória do rádio; Para iniciar/ cancelar a reprodução de introduções
15. Botão 3/RPT : Para selecionar a estação 3 da memória do rádio; Leitura repetida
16. Botão 4/RDM : Para selecionar a estação 4 no modo de rádio; Para iniciar/ cancelar a reprodução aleatória
17. Botão 5/-10 : Para selecionar a estação 5 no modo de rádio; Mantenha pressionada para saltar 10 faixas anteriores (MP3)
18. Botão 6/+10 : Para selecionar a estação 6 no modo de rádio; Mantenha pressionada para saltar 10 falxas a frente (MP3)
19. Tomada de entrada Aux

Ligar e desligar o aparelho

Pressione o botão para ligar o aparelho. Mantenha este botão pressionado novamente para desligar o aparelho.

Seleção do modo fonte

Quando o aparelho está a funcionar, seleccione um modo com a ajuda do botão

FM-USB CARD DAB BT AUX → →

Observação: O modo de USB, CARTÃO não pode ser selecionado caso tal dispositivo não tenha sido conectado ao aparelho.

Visualização de Informações

Pressione a tecla VOL/SEL/PTY para exibir a hora na tela.

Ajustando a hora:

1. Quando o aparelho está a funcionar, Prima o botão VOL/SEL/PTY uma vez para exibir a hora atual e prima e segure este botão para entrar no modo de configuração. O digito das horas piscará.
2. Gire o ajustador volume em sentido anti-horário e horário para ajustar o valor da hora. Pressione o botão VOL/SEL/PTY novamente para confirmar o valor da hora.
3. O digito dos minutos piscará, Gire o ajustador volume em sentido anti-horário e horário para ajustar o valor do minuto.
   Observação: As configurações serão confirmadas caso nenhum botão seja pressionado por 5 segundos.

Reinicialização do aparelho

Deve reinicializar o aparelho quando o utilizar pela primeira vez ou quando substituir a bateria do veículo. Para reinicializar o aparelho, prima o botão RES situado na unidade principal com a ajuda de um objecto pontiagudo. Quando o visor apresenta caracteres incompreensíveis, prima RES para resolver o problema. A regulação da hora, bem como todos os dados introduzidos na memória, serão apagados.

MENU DE CONFIGURAÇÃO

Regulação do volume:

Para aumentar ou diminuir o nível do volume, gire o botão VOL/SEL/PTY no sentido horário ou anti-horário.

Com o aparelho ligado, pressione o botão para colocar o som no mudo. Pressione o botão novamente para voltar ao normal.

Utilizando o botão VOL/SEL/PTY para selecionar um recurso de som

Pressione o botão VOL/SEL/PTY várias vezes para selecionar o modo desejado para a configuração de som de acordo com a seguinte ordem: "BAS"(BASS)—"RE"(Treble) → "BAL"(Balance)—"BAD"(Fader)

Depois de selecionar o modo desejado, você poderá ajustar o seu nível girando o ajustador volume.

Quando você estiver escutando músicas pop, clássica ou rock, utilize o equalizador para melhorar a qualidade do som. pressione o botão EQ LOUD várias vezes para selecionar entre os diferentes modos de equalização na seguinte ordem: FLAT CLASSIC ROCK POP EQ off.

PT-3 PT-4

Activação / desactivação da função Loudness

Prima longamente o botão para activar ou desactivar a função Loudness. Prima de novo longamente este botão para desactivar a função Loudness.

Através dessa função você poderá aumentar as frequências baixas, o que irá melhorar a sensibilidade do som.

Observação: Consulte "AUDIÇÃO DO RÁDIO" para utilização dos outros itens.

AUDIÇÃO DO RÁDIO

Seleção da banda de frequências

No modo DAB ou FM, prima de forma repetida o botão BAND para seleccionar a bandade frequências de acordo com a seguinte ordem: DAB1 -DAB2 DAB3 ou F1 F2 F3.→

ESCUTANDO RÁDIOS DAB/DAB+

1. Quando a unidade estiver ligada, pressione repetidamente o botão para selecionar o modo DAB. O rádio iniciará a busca automática das estações DAB se for a primeira vez que usar a unidade. O visor mudará para "SCAN". Uma barra de progresso mostrará o progresso de sintonização e o número de estações encontradas durante a sintonização também será exibido.
2. Quando a sintonização estiver concluída, o rádio selecionará a primeira estação disponível e começará a emitir. Por padrão, as estações são listadas em ordem numérica e, em seguida, em ordem alfabética.
   Nota: Quando a lista de estações de rádio DAB/DAB+ forem armazenadas, ela não voltará a procurar automaticamente. Mantenha o botão para pesquisar e listar a estação.
3. Primalou para selecionar através da lista de estações. Irá aparece no ecrã "TUNING" (sintonização) e sintoniza a estação desejada após alguns segundos.

Observação:

• Caso nenhuma transmissão seja encontrada pela sintonia de DAB/DAB+, a frase "NO SERVICE" será exibida na tela.
• Para ler uma melhor recepção, estique a antena ou realize uma busca completa novamente depois de mudar de lugar.
• Durante o processo de busca, o volume será automaticamente colocado em mudo.

ESCUTANDO RÁDIO FM

No modo de rádio FM, prima o botão e para efetuar a sintonização manual. Pressione e segura a busca automática. Observação: Para uma melhor recepção, estique a antena extensível

Varrimento das estações na memória / memorização automática das estações Este aparelho pode armazenar até 18 estações de rádio FM e 18 estações DAB/ DAB+.

- Com a ajuda da tecla (Armazenamento na memória automático)

No modo DAB ou FM, mantenha o botão PAND pressionado por 3 segundos para iniciar a busca por estações e armazená-las automaticamente na memória. Todas as estações da banda selecionada serão analizadas em segundos. Para ficar na estação, pressione novamente o botão PAND

PT-5PT-6

- Através dos botões numéricos de 1 a 6

1. No modo DAB ou FM ,sintonize em uma estação através do botão
2. Mantenha pressionado um dos botões numéricos de 1 a 6 por 2 segundos, até que na tela LCD seja exibido o número correspondente, o que indicará que a estação foi amazenada neste botão numérico.
3. Pressione um dos botões numéricos entre 1 e 6 para escutar suas estações armazenadas.
4. Quando estiver ouvindo uma estação que esteja armazenada em um botão numérico mantenha outro botão numérico pressionado por mais que 2 segundos para armazenar a estação nesse outro botão numérico.

Observação: O aparelho poderá armazenar até 6 estações para cada banda.

RDS (Radio Data System - Sistema de Dados do Rádio)

Este aparelho vem com um sistema decodificador RDS que suporta transmissões de rádio que transmitam informações RDS. Esse sistema pode trocar automaticamente para a estação transmitida com a melhor recepção quando você estiver se deslocando entre longas distâncias (troca AF). Além disso, anúncios de tráfego (TA) e tipos de programação (PTY) são transmitidos em estações RDS, independente do modo no qual você esteja, e serão recebidos.

Prima o botão VOL/SEL/PTY uma vez para exibir a hora atual; prima este botão novamente para entrar no menu de configuração. Prima o botão VOL/SEL/PTY para escolher o item desejado. Gire o botão VOL/SEL/PTY para escolher a configuração correspondente desejada. AF(ON/OFF) - REG(ON/OFF) TA(ON/OFF) TA VOL - EON(ON/OFF) → SEL PTY - SFEREO/MONO DX-ISCAL

- Seleção de frequências alternativas (AF)

Quando o modo de troca AF for selecionado, o rádio irá verificar a força do sinal das frequências alternativas. Cada vez que uma nova AF for mais forte que a frequência atual, ele trocará para a frequência por um curto período de tempo, e a NOVA FREQUÊNCIA ser:a exibida. (Quando AF piscar na tela, ele irá buscar a estação RDS que tenha o sinal mais forte.). Segmento desligado: modo de troca AF desligado. Segmento ligado: modo de troca AF e recepção de informação RDS ligados. Segmento piscando: modo de troca AF ligado mas informação RDS ainda não recebida.

- Região LIGADA/DESLIGADA (REG)

Pressione várias vezes o botão VOL/SEL/PTY até que "REG" seja exibido na tela, gire o ajustador VOL/SEL/PTY para alternar entre o modo "REG ON" e "REG OFF". REG ON: ele será atribuído à transmissão regional da estação atual, mesmo que exista uma transmissão nacional da estação. REG OFF: será necessário selecionar manualmente para escutar a transmissão nacional da estação atual.

- Informações trânsito (TA)

No modo de espera de TA, quando um anúncio de tráfego começar, ele será recebido com maior prioridade independente da função na qual esteja, para que você possa ouví-lo. Caso você selecione o modo TA desligado, enquanto a transmissão de anúncio de tráfego estiver sendo recebida, ela será cancelada e o aparelho entrará no modo de espera de TA.

Quando uma estação recém-sintonizada não recebe a informação de TA em 5 segundos, o radio sintonizará a estação seguinte que não tenha a mesma estação (PI) da estação anterior, mas que tenha a informação de TP.

Quando a informação de TP se perde na estação atual no tempo de resintonização, definido pelo RESINTONIZAR CURTO ou RESINTONIZAR LONGO, o rádio começará a resintonizar a próxima estação que tenha o mesmo PI da estação. Quando a estação do PI não for recebida durante 1 ciclo da busca, o rádio irá resintonizar a estação seguinte com a mesma informação de TP.

Observação: No modo BUSCA de TA, a estação atual poderá ser trocada para uma estação completamente diferente porque o aparelho buscará a estação com TP quando a força do campo (sinal) da estação atual for muito fraco, ou a estação atual não tenha sinal de "TP". (A prioridade será o TP ao invês do PI).

Modo de ALARME de TP:

Quando este modo é selecionado, quaisquer resintonizações automáticas não serão ativadas. Apenas um som de dois bipes (ALARME) sairão. Então, neste modo, o aparelho se manterá na estação atual de qualquer maneira. (A prioridade do PI será maior do que a do TP.) Quando uma estação recém sintonizada não tiver a informação de TP dentro de 5 segundos, um sinal de bipe será reproduzido. Quando a informação de TP for perdida na estação atual dentro do tempo de resintonização, o som de alerta também será reproduzido. Quando uma estação recém sintonizada não tiver sinal de RDS, a "BUSCA DE PI" não ocorrerá de maneira nenhuma.

- TA VOL (TA-VOLUME)

O nível de volume padrão do TA é 20. Você poderá defini-lo como outro valor.

- EON (Informações avançadas de outras redes)

Pressione várias vezes o bolão VOL/SEL/PTY até que "EON" seja exibido na tela, gire o ajustador VOL/SEL/PTY para alternar entre o modo "EON ON" e "EON OFF". Você receberá as informações EON, enquanto o indicador EON estiver ligado. A função EON permite que estações locais "transmitam" no lugar de uma estação nacional pela duração do anúncio.

- Seleção por Tipo de Canal (PTY)

Quando a função PTY for selecionada, o rádio busca por estações que tenham a informação PTY correspondente, até que uma seja encontrada. Caso ela não seja encontrada, o modo será desligado automaticamente.

Pressione rapidamente o botão VOL/SEL/PTY. Quando "SEL PTY" aparecer na tela. Gire o ajustador de VOL/SEL/PTY para selecionar as programações abaixo:

NEWS/ AFFAIRS/ INFO/ SPORT/ EDUCATE (Noticias/ Fatos/ Informação/ Esporte/ Educação) DRAMA/ CULTURE/ SCIENCE/ VARIED (Drama/ Cultural/ Ciência/ Variado) POP M/ ROCK M/ EASY M/ LIGHT M/ CLASS/ OTHER M (música POP/ Músicas de Rock / Músicas fácels/ Músicas leves/ Clássicos/ Outros) WEATHER/ FINANCE/ CHILD / SOCIAL/ RELIGION (Clima/ Finanças/ Infantil/ Social/ Religioso) PHONE IN/ TRAVEL/ LEISURE/ JAZZ/ COUNTRY (Conector Para Fone/ Viagem/ Lazer/ Músicas de Jazz/ Músicas sertanejas) NATIONAL M/ OLDIES/FOLK M/ DOC/ TEST (Músicas nacionais/ Antigas/ Músicas folicoricas/ Documentário/ Teste)

Depois de alguns segundos, o rádio buscará automaticamente uma estação que tenha a informação de PTY que corresponde à seleção.

- ESTÉREO/MONO

Pressione várias vezes o interruptor VOL/SEL/PTY para selecionar o estado de "ESTÉREO/MONO". Estações FM são normalmente transmitidas no modo estéreo. Entretanto, caso o sinal seja fraco ou a recepção não esteja boa como desejado, mudar para o modo Mono poderá melhorar a qualidade geral do som.

PT-7 PT-8

Pressione várias vezes o interruptor VOL/SEL/PTY para selecionar o estado de "DX/LOCAL". DX: as estações que não são locais de sinal fraco poderão ser recebidas. LOCAL: Quando ATIVADO, as estações locais com sinal forte poderão ser recebidas

LEITURA CD/USB/SD/SDHC/MMC

Para inserir dispositivos USB (não incluso)

Introdução de um cartão SD/MMC (não fornecido)

Insira um cartão SD/MMC na entrada para cartões. O aparelho irá trocar para o modo "CARD" e começará a repro-duzir automaticamente.

Outras funções para a reprodução

Reprodução/pausa: Durante a reprodução, prima o botão 1▶II para colocar a reprodução em pausa. Prima mais uma vez o botão 1▶para retomar a reprodução.

Avançar/Recuar procura

1. Pressione ▶ para pular para a faixa seguinte.

2. Pressione o botão para reproduzir a faixa anterior

3. Mantenha ▶▶▶ précisionado para realizar uma busca rápida dentro da faixa.

4. Pressione 5/-10 ou 6/+10 para pular 10 faixas anteriores ou seguintes.

5. Pressione longamente durante 5/-10 ou 6/+10 para selecionar a pasta anterior ou a próxima pasta no modo MP3.

Reprodução de introduções:

Pressione o botão 2/INT para reproduzir os primeiros 10 segundos de cada faixa e "INT ON" será exibido na tela. Pressione-o novamente para cancelar a reprodução de intro duções e "INT OFF" será exibido.

Repetir:

Durante a reprodução do disco, prima o botão 3/RPT repetidamente para seleccionar um modo de reprodução: RPT ONE, RPT DIR, RPT OFF

Reprodução aleatória:

Pressione o botão 4/RDM para reproduzir todos os arquivos em ordenação aleatória, e "RDM ON" (ALEATÓRIO) será exibido na tela. Pressione-o novamente para cancelar essa função e "RDM OFF" (RDM DESLIGADO) aparecerá.

Observação:

• O número total de arquivos de MP3 no dispositivo USB ou cartão Micro SD não deverá ser maior que 9999.
• O dispositivo USB ou cartão Micro SD não poderá ter mais que 99 diretórios.
• O tempo de leitura poderá ser de alguns segundos ou mais, dependendo da quantidade de arquivos de MP3 e pastas no dispositivo USB ou cartão Micro SD.
• Não insira mais nada a não ser um periférico USB na porta prevista para este efeito. Corre o risco de danificar o aparelho.
• Não coloque nenhum outro objeto que não seja um cartão micro SD no leitor de cartões desse aparelho. Quaisquer outros objetos poderão causar defeitos ao mecanismo de leitura do cartão.
• A porta USB não deve ser directamente ligada a um computador: tal pode danificar o aparelho.

• Existem no mercado inúmeros modelos de chaves USB e de leitores de MP3. Não podemos garantir uma compatibilidade com todos os formatos. Utilize um outro periférico USB ou cartão Micro SD se o seu não funcionar.
• Alguns ficheiros gravados no periférico USB ou cartão Micro SD não são suportados. Com efeito, alguns procedimentos de leitura especiais não são compatíveis com este aparelho.

UTILIZAÇÃO DA ENTRADA AUXILIAR

1. Conecte sua fonte externa (por ex., um aparelho de mp3) na ENTRADA AUX.
2. Pressione a tecla para ligar o aparelho.
3. Pressione a tecla para seleccionar o modo AUX.
4. Inicie a reprodução da fonte externa.
5. Ajuste o volume para o volume desejado.
6. Disconecte a fonte externa da ENTRADA AUX, pressione a tecla para selecionar outros modos.

FUNÇÃO DE BLUETOOTH

O nome Bluetooth® e logotipos são marcas registradas de propriedade da Bluetooth SIG, Inc. e quaisquer usos destas marcas pela New One S.A.S estão licenciados. Outras marcas e nomes registrados pertencem aos seus respectivos proprietários.

• Antes de utilizar a função de Bluetooth, certifique-se de que seu aparelho de cellular tem suporte à esta função.
• Para cada tipo de modelo de celular, o Bluetooth potência de transmissão pode ser diferente. Para ter a melhor qualidade de conversação, recomenda-se que a distância entre o celular e o aparelho seja dentro de 3 metros (No máximo 10 metros).
• Não coloque quaisquer objetos metálicos ou quaisquer obstáculos entre o celular e o aparelho.
• Utilize o microfone externo durante a ligação.

PAREANDO

1. Com o aparelho LIGADO, pressione o botão, várias vezes para selecionar BT.

2. No dispositivo com Bluetooth, ative o Bluetooth e selecione "MUSE M-198DAB" na Lista de Dispositivos. (Consulte o manual de instruções do dispositivo que estiver sendo conectado para mais detalhes). Caso o dispositivo com bluetooth solicite uma senha, utilize "0000". Alguns dispositivos com Bluetooth solicitarão que você aceite a conexão. Ouvirá um som indicativo quando o aparelhamento é conseguido. BT READY será então exibido na tela do seu sistema de rádio automotivo.

Observação: Caso você já tenha realizado uma conexão Bluetooth anteriormente, uma lista de conexões anteriores será exibida. Seleccione "MUSE M-198DAB" e confirme.

Aceitando ou Rejeitando uma chamada

Quando uma chamada estiver sendo recebida, o número do telefone será exibido na tela. Pressione para aceitar a chamada, e "TALK IN" será mostrado na tela. Gire o ajustador do volume para aixlar o volume do BT.

Pressione para rejeitar a chamada.

Realizando uma Chamada de Telefone

Para re-discar o último número guardado na memória do seu telefone móvel, pressione o botão das vezes.

Observação:
- A função de re-discagem não estará disponível caso não exista a função de registro de chamadas no seu telefone móvel.
- Caso a qualidade de conversa não esteja clara, tente se aproximar do microfone.

PT-9 PT-10

TRANSFERINDO A CHAMADA ENTRE O CELULAR E O APARELHO

Durante uma chamada, pode premir e segurar o botão "2/INT" para transferir a ligação entre o telemóvel e a unidade. Ao fazer uma chamada, não é possível transferir se a chamada não for atendida.

ÁUDIO POR BLUETOOTH

Este aparelho suporta a função de áudio por Bluetooth. Caso o seu telefone cellular possa reproduzir música em estêreo, quando ele tiver sido pareado com sucesso, pressione o botão para acessar o modo de áudio por Bluetooth, onde "MEDIA" passará a ser exíbido na tela. Os arquivos de áudio do seu celular serão reproduzidos através do rádio do carro.

Reproduzir/Pausar: pressione 1/▶ para suspender momentâneamente a reprodução da faixa. Pressione novamente para continuar a reprodução.

Pular para a faixa seguinte ou anterior:

1. Pressione ▶ para pular para a faixa seguinte.
2. Pressione o botão ▶ para reproduzir a faixa anterior.

Observação:

• Esse sistema não funcionará ou não funcionará corretamente com o Bluetooth de alguns aparelhos de som ou celular.
• Existem vários aparelhos de celular no mercado. Nós não podemos garantir que este aparelho é compatível com todos os modelos de telefones celulares.
• Caso você sinta que a ligação não está clara, tente se aproximar do microfone.

A NEW ONE S.A.S aquí declara que este produto « MUSE M-198 DAB » cumpre os requisitos essenciais e outras disposições relevantes da Norma 2014/53/EU. A declaração de conformidade pode ser consultada em www.muse-europe.com

MANUTENÇÃO

PRECAUCÕES

• Limpe o aparelho com um pano macio ou uma pele de camurça humedecida. Nunca utilize solventes.
• Não o exponha à chuva ou a humidade.
• Não o deixe cair e não o submeta a choques.
• Não utilize o aparelho imediatamente depois de deslocá-lo de um compartimento frio para um compartimento quente. Podem ocorrer problemas de condensação.
• Não exponha o seu aparelho à humidade ou a temperaturas altas.
• Utilize este aparelho em climas moderados.
• Não coloque objectos enchidos com líquido na proximidade do aparelho.
• Não coloque velas sobre ou na proximidade do aparelho.

Substituição do fusível

Utilize um fusível de intensidade em conformidade com os dados comunicados pelo fabricante. No caso do rebentamento de um fusível, verifique a ligação à alimentação antes de substitui-lo. Se o fusível rebentar de novo, deve existir uma avaria. Neste caso, consulte o centro de reparação mais próximo.

GUIA DE RESOLUÇÃO DE AVARIAS

SINTOMA CAUSA SOLUÇÃO
Não liga.	Carro desilgado na ignição.	Se o suprimento de energia estiver conectado aos circuitos acessórios do carro, mas se o motor não estiver funcionando, coloque a chave na ignição para a posição "ACC".
	Fusível queimado. Troque o fusível.
Som som.	Volume no mínimo. Ajuste o volume.
	Fiação não está conectada adequadamente.	Confira as conexões.
Teclas de operação não funcionam.	O micro computador integrado não está funcionando adequadamente devido ao barulho.	Pressione a tecla RES.O painel frontal não está devidamente colocado no local.
O rádio não funciona corretamente. A seleção automática não funciona.	O cabo da antena não está conectado.	Insira o cabo da antena adequadamente.
	O sinal está muito fraco.	Selecionas estações manualmente.

CARACTERÍSTICAS TÉCNICAS

Generalidades

Tensão necessária

Impedância de carga

Sensibilidade de Uso (-30dB)

Rácio de Sinal e Taxa de Ruído

Separação Estereofónica

12 dBuV

50 dB

30 dB (1 kHz)

Seção MP3/USB

Taxa entre Sinal e Ruido

Separação

Distorção

Frequência de resposta

60 dB

50 dB

< 0.5%

20 - 20000 Hz

PT - 11 PT - 12

BLUETOOTH

Versão do Bluetooth: V2.1 com EDR

Bluetooth: 2.402-2.48GHz

Potência de saúde de RF (Rádio Frequência): 4 dBm

Distância de Funcionamento: Até 10 metros, medido em espaço aberto (paredes e estruturas poderão afetar a distância de funcionamento do dispositivo).

Observação: O desenho e as especificações estão sujeitas a mudanças sem aviso prévio.

INSTRUÇÕES DE SEGURANÇA

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ATENÇÃO: Para evitar o risco de choque eléctrico, não desmonte o aparelho. Este não contêm qualquer peça passível de ser reparada pelo utilizador. Confie todas as operações de manutenção a um técnico qualificado.

O símbolo de um relâmpago com uma seta na extremidade no interior de um triângulo equilátero destina-se a alertar o utilizador para a presença de uma “tensão perigosa” no aparelho.

O ponto de exclamação no interior de um triângulo equilátero destinase a alertar o utilizador para a existência de instruções importantes na documentação que acompanha o aparelho.

AVISO – Para reduzir o risco de incêndio ou de choque eléctrico, não exponha este aparelho à chuva ou à humidade.

Caso, em algum momento no futuro, tenha de se descartar deste aparelho, tenha em conta que os produtos eléctricos não devem ser descartados com o lixo doméstico. Informe-se para conhecer o centro de reciclagem mais próximo. Consulte as autoridades locais ou o seu revendedor local para a obtenção de pormenores adicionais (Directiva sobre os Resíduos dos Equipamentos Eléctricos e Electrónicos).

NEW ONE S.A.S

10, Rue de la Mission, 25480 Ecole Valentin, France

DAB+/UKW AUTORADIO MIT BLUETOOTH & USB/SDDE

FUNCIONAMIENTO BÁSICO
