MANUALE UTENTE M-198 DAB MUSE

1. Non cercare di modificare l'apparecchio per non causare un incidente.
2. La riparazione del presente apparecchio effettuata per mano di personale non qualificato e inesperto nel campo dell'elettronica e degli accessori per auto può rivelarsi pericolosa e può esporre l'utilizzatore al rischio di scossa elettrica o ad altri pericoli.
3. Fermare il veicolo prima di effettuare qualsiasi operazione che possa distrarre mentre si è alla guida.
4. Regolare il volume ad un livello tale che non impedisca di sentire i suoni provenienti dall'estemo del veicolo.
5. Non utilizzare l'apparecchio in ambienti a temperature estreme. Prima di avviare l'apparecchio, assicurarsi che la temperatura interna del veicolo sia compresa tra -10°C e +60°C.
6. Quando si sostituisce il fusibile, utilizzare un fusibile conforme all'intensità indicata sul porta fusibile.
7. Non ostruire le aperture di ventilazione. Ciò potrebbe provocare un surriscaldamento all'interno dell'apparecchio e condurre ad un incendio.
8. Utilizzare l'apparecchio con il motore spento rischia di scaricare la batteria.
9. Questo apparecchio è stato elaborato per essere utilizzato esclusivamente in veicoli dotati di un sistema elettrico da 12V, con massa negativa.
10. Dopo aver installato l'apparecchio o sostituito la batteria del veicolo, avviare l'autoradio e premere RES con un oggetto appuntito, come una penna, per reinizializzare l'apparecchio.

Reset

CONTENUTO DELLA CONFEZIONE

All'apertura della confezione dell'apparecchio, accertarsi che i seguenti elementi siano inclusi: Unità principale

Manuale di istruzioni Accessori

1 Bullone Posteriore Di Montaggio x1 2 Rondella a Mola x1 3 Rondella x2 Dado Esagonale x 1 4 5 Chiavi x2 6 Barra Di Acciaio x1 7 Menica di montaggio x1

IT-1 IT-2

AR-373812'A IR MUSE001 RIVD (M-19812A3) inld 32

COLLEGAMENTI

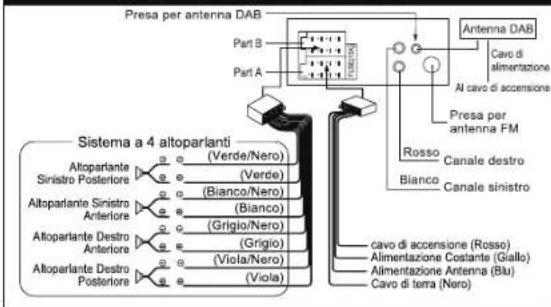

SCHEMA DI CABLAGGIO


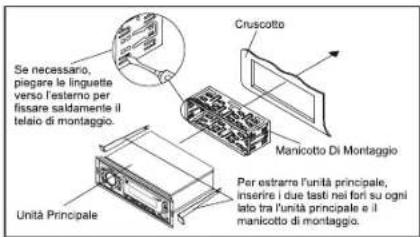

INSTALLAZIONE

L'unità è installata per essere un sistema di antifurto. Il telaio dell'unità ha un un contenitore metallico scorrevole. Si prega di collegare l'alimentatore, gli altoparlanti e l'antenna secondo il libro delle istruzioni, quindi installare il contenitore metallico scorrevole nell'auto come segue.

Se necessario, piegare le linguette verso l'esterno per fissare saldamente il telao di montaggio. Unità Principale Cruscotto Manicotto Di Montaggio Per estrarre l'unità principale, inserire i due tasti nei fori su ogni lato tra l'unità principale e il manicotto di montaggio.

2024/7/29 9:50:40

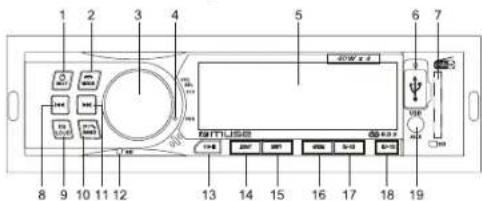

DESCRIZIONE DEL PRODOTTO

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

1. Tasto Accende e spegne l'apparecchio; Consente di togliere o di ripristinare il suono
2. Per terminare la chiamata; Seleziona la modalità di funzionamento
3. Manopola VOL/SEL/PTY: Per regolare il volume o la funzione e selezionare la modalità di impostazione o il tipo di programma.
4. Tasto RES (Ripristino valori predefiniti)
5. Display LCD
6. Porta USB per la riproduzione di file MP3
7. Compartimento tessera SD/MMC
8. Tasto (Precedente)
9. EQ: Consente di selezionare l'effetto audio desiderato tra FLAT/CLASSIC/ROCK/JAZZ/POP; Consente di attivare e disattivare la funzione Loudness
10. PISO : Preselezione delle stazioni, Memorizzazione automatica, Cerca una traccia; Per rispondere al telefono/richiamata; Per selezionare: F1, F2, F3 o DAB1, DAB2, DAB3
11. Tasto ▶ (Successivo)
12. Microfono incorporato
13. Tasto 1/▶||: Per selezionare, programmare il canale 1 in modalità radio; Riproduzione e modalità pausa
14. Tasto 2/INT : Per selezionare, programmare il canale 2 in modalità radio; Per cominciare/cancellare il playback dell'introduzione
15. Tasto 3/RPT : Per selezionare, programmare il canale 3 in modalità radio; Riproduzione ripetuta
16. Tasto 4/RDM : Per selezionare, programmare il canale 4 in modalità radio; Per cominciare/cancellare il playback casuale
17. Tasto 5/-10 : Per selezionare, programmare il canale 5 in modalità radio; Tenere premuto per ritornare i 10 brani precedenti (mp3)
18. Tasto 6/+10 : Per selezionare programmare il canale 6 in modalità radio; Tenere premuto per saltare i 10 brani successivi (mp3)
19. Ingresso ausiliario

FUNZIONAMENTO DI BASE

Accensione/spegnimento dell'apparecchio

Premere il tasto ① MUT per accendere l'apparecchio. Tenerlo premuto di nuovo per spegnere l'apparecchio.

IT-3 IT-4

Selezione della modalità sorgente

Quando l'apparecchio è acceso, selezionare una modalità usando il tasto

Nota: Prima di selezionare la modalità USB/CARD assicurarsi di aver collegato un supporto

nell'unità.

Tempo di visualizzazione corrente

Premere il tasto VOL/SEL/PTY per visualizzare l'ora corrente quando l'apparecchio è acceso.

Regolazione dell'ora

1. Quando l'apparecchio è acceso, Premi una volta il tasto VOL/SEL/PTY per visualizzare l'ora corrente, quindi tieni premuto lo stesso tasto per accedere alle impostazioni. Le cifre dell'ora lampeggeranno.
2. Ruotare la manopola VOL/SEL/PTY in senso prima antiorario e poi orario per regolare i valori di ore. Premere nuovamente il tasto VOL/SEL/PTY per confermare il valore dell'ora.
3. Le cifre dei minuti lampeggeranno. Ruotare la manopola del VOL/SEL/PTY in senso antiorario e in senso orario per regolare il valore del minuti.

Nota: I valori sono confermati in automatico se entro 5 secondi non viene premuto nessun tasto.

Reset

Reinizializzare l'apparecchio quando lo si utilizza per la prima volta o quando la batteria del veicolo viene sostituita. Per reinizializzare l'apparecchio, premere il tasto RES posto sull'unità principale, usando un oggetto appuntito. Qualora il display visualizzi caratteri incomprensibili, premere RES per risolvere il problema. L'impostazione dell'ora e tutti i dati salvati in memoria andranno persi.

MENU DI CONFIGURAZIONE

Regolazione del volume

Per aumentare o diminuire il volume, ruotare la manopola VOL/SEL/PTY in senso orario o antiorario.

Disattivazione dell'audio

Per disattivare l'audio premere il tasto Ⓧ MUT quando l'apparecchio è acceso. Premere il tasto di nuovo per riattivare l'audio.

Utilizzo del tasto VOL/SEL/PTY per selezionare la funzione audio

Premere più volte il tasto VOL/SEL/PTY per selezionare l'opzione audio desiderata nel seguente ordine: "BAS"(BASS) —TRE"(Treble) "BAL"Balance) "FAD"(Feder).

Dopo aver selezionato la modalità desiderata, è possibile regolare il volume ruotando la manopola volume.

Preimpostazione equalizzatore (EQ)

Durante l'ascolto di musica pop, classica o rock, utilizzare l'equalizzatore per regolare la qualità dell'audio. premere più volte il tasto ^FO per selezionare differenti modalità di equalizzazione nel seguente ordine: FLAT-CLASSIC ROCK POP EQ-off. →

Attivazione/disattivazione della funzione Loudness

Premere a lungo il tasto per attivare o disattivare la funzione Loudness. Premere di nuovo e a lungo questo tasto per disattivare la funzione Loudness.

Mediante questa funzione è possibile aumentare le basse frequenza, migliorando così la sensibilità audio.

Nota: Per altre opzioni consultare la sezione "ASCOLTO DELLA RADIO".

ASCOLTO DELLA LA RADIO

Selezione della banda di frequenza

In modalità DAB o FM, premere più volte il tasto per selezionare una banda nel seguente ordine: DAB1 -DAB2. DAB3 o F1 F2 F3. →

ASCOLTO DELLA RADIO DAB/DAB+

1. Quando l'apparecchio è acceso ,premete più volte il tasto per selezionare la modalità DAB. Al primo utilizzo, l'apparecchio avvia in automatico la ricerca delle stazioni DAB/DAB+. Sul display viene visualizzata la dicitura "SCAN". Una barra di stato indica l'avanzamento della ricerca insieme al numero di stazioni trovale.

2. Al termine della ricerca, l'apparecchio seleziona la prima stazione disponibile e ne avvia la riproduzione. Per impostazione predefinita, le stazioni vengono elencate in ordine numerico e successivamente alfabetico.

Nota: l'apparecchio memorizza le stazioni radio DAB/DAB+ trovate, pertanto alla successiva accensione l'apparecchio non effettua alcuna ricerca. Tenete premuto il tasto P17 per rilevare ed elencare le stazioni.

1. Premere il tasto i◀◀ o ▶▶1 per scorrere l'elenco delle stazioni. Sul quadrante si leggerà "TUNING" e la stazione desiderata si sintonizzerà dopo alcuni secondi.

Note:

- Se durante la ricerca non viene trovata nessuna stazione, sul display compare la dicitura "NO SERVICE".

- Per una migliore ricezione, estendete l'antenna o eseguite di nuovo la ricerca da una differente posizione.

- Durante la ricerca l'audio viene disattivato.

ASCOLTO DELLA RADIO FM

In modalità radio FM, premere il tasto i◀◀ o ▶▶ per effettuare la sintonizzazione manuale delle stazioni. Tenere premuti i tasti i◀◀ per avviare la ricerca automatica delle stazioni. Nota: per una migliore ricezione, estendete l'antenna.

Scorrimento delle stazioni in memoria/Memorizzazione automatica delle stazioni Questo apparecchio consente di memorizzare fino a 18 stazioni FM e 18 stazioni DAB/DAB+.

- Tramite il tasto (Memorizzazione automatica)

In modalità DAB o FM, tenere premuto il testo BAND per 3 secondi per avviare la ricerca delle stazioni e salvarle nella memoria in automatico. Tutte le stazioni preimpostate vengono scorse in pochi secondi nella banda selezionata. Per fermarsi su una stazione premere di nuovo il tasto BAND.

- Con i tasti numerici 1-6

1. In modalità DAB o FM, sintonizzarsi su una stazione con il tasto ▶▶.

2. Tenere premuto uno dei tasti numerici 1-6 per 2 secondi, ovvero fino a leggere sul quadrante LCD il numero corrispondente, il quale indica la posizione della stazione nella memoria della preselezione.

3. Premere i tasti numerici 1-6 per sintonizzarsi sulla corrispondente stazione in memoria.

4. Durante l'ascolto di una stazione dalla preselezione, è possibile salvare la stazione in una differente posizione, semplicemente tenendo premuto per almeno due secondi il tasto numerico corrispondente.

Nota: possono essere salvate fino a 6 stazioni per banda.

IT-5 IT-6

RDS (Radio Data System – Sistema Dati Radio)

L'apparecchio è dotato di un sistema di decodifica RDS integrato compatibile con le stazioni che trasmettono dati RDS. Il sistema può passare in automatico a una stazione con miglior ricezione mentre ci si sposta lungo la banda (commutazione AF). Quando vengono trasmesse notizie sul traffico (TA) o informazioni sul tipo di programma (PTY) da una stazione RDS, tali informazioni vengono ricevute indipendentemente dalla modalità in cui ci si trova.

Premi una volta il tasto VOL/SEL/PTY per visualizzare l'ora corrente, premi ancora lo stesso tasto per accedere alle impostazioni. Premi brevemente la manopola VOL/SEL/PTY per scegliere l'elemento desiderato. Ruota la manopola VOL/SEL/PTY per scegliere l'impostazione desiderata. AF(ON/OFF) REG(ON/OFF) TA(ON/OFF) TA VOL-SON(ON/OFF) → SEL PTY -SEREO/MONO DXLOCAL

- Selezione frequenza alternativa (AF)

Quando la modalità di commutazione AF è selezionata, la radio controlla la potenza del segnale delle frequenze alternative. Ogni volta che una nuova AF con segnale più forte della stazione corrente, passa sopra a quella frequenza per un tempo molto breve, la nuova frequenza viene visualizzato. (Quando AF lampeggia sul display LCD, cercherà la stazione RDS più forte). Segmento off: la modalità di commutazione AF è disattiva.

Segmento: modalità di commutazione AF e ricezione delle informazioni RDS. Segmento lampeggiante: modalità di commutazione AF, ma le informazioni RDS non vengono ancora ricevute.

- Reglione ON/OFF (REG)

Premere più volte il tasto VOL/SEL/PTY fino a leggere "REG" sullo schermo, quindi ruotare la manopola VOL/SEL/PTY per commutare tra "REG ON" e "REG OFF".

REG ON: seleziona a frequenza locale delle stazioni, anche nel caso esista una frequenza nazionale disponibile.

REG OFF: seleziona la frequenza nazionale locale delle stazioni, anche nel caso esista una frequenza nazionale disponibile.

- Notizie sul traffico (TA)

In modalità TA in standby, l'emissione di notizie sul traffico è ricevuta come prioritaria a prescindere dalla modalità impostata.

Se si disattiva la modalità TA durante la ricezione di una notizia sul traffico, la ricezione viene annullata e l'apparecchio toma in modalità TA in standby.

Modalità TA SEEK:

Quando la stazione sintonizzata di recente non riceve le informazioni TP entro 5 secondi, la radio si risintonizza sulla stazione successiva che non ha la stessa frequenza della precedente (PI, Program Identification) ma riceve le informazioni TP.

Quando le informazioni TP non vengono ricevute dalla stazione corrente entro il periodo di risintonizzazione, che può essere impostato su RETUNE S (risintonizza a breve) o RETUNE L (risintonizza dopo molto), la radio avvia la risintonizzazione alla successiva stazione PI uguale. Quando la stazione PI non capta il segnale entro un ciclo di ricerca, la radio si risintonizza sulla stazione con informazioni TP successiva.

N.B.: in modalità TA SEEK, la stazione corrente può essere cambiata con una completamente differente perché l'apparecchio ricerca la stazione TP quando la potenza di segnale della stazione corrente è molto debole o non riceve le informazioni TP (TP ha la priorità su PI).

Modalità TA ALARM:

La selezione di questa modalità disattiva qualsiasi modalità di risintonizzazione automatica. Solo il doppio bip (ALLARME) viene riprodotto. Perciò, in questa modalità, l'apparecchio rimane sintonizzato sulla stazione corrente in ogni caso (PI ha la priorità su TP).

Quando la stazione sintonizzata di recente non riceve le informazioni TP entro 5 secondi, vengono emessi del bip. Quando le informazioni TP non vengono ricevute dalla stazione corrente entro il periodo di risintonizzazione, viene emesso un bip.

Quando la stazione sintonizzata di recente non riceve il segnale RDS, "PI SEEK" viene in parte eliminato.

- TA VOL (Volume TA)

Il valore predefinito è 20. È possibile impostare un valore differente.

- EON (Informazioni Potenziate su Altre Reti)

Premere più volte il tasto VOL/SEL/PTY fino a leggere "EON" sullo schermo, quindi ruotare la manopola VOL/SEL/PTY per commutare tra "EON ON" e "EON OFF".

Durante la ricezioni di informazioni EON, la scritta EON diverrà fissa. La funzione EON permette alle stazioni locali di interrompere la trasmissione na-zionale per la durata degli aggiornamenti sul traffico.

- Selezione tipo di programma (PTY)

Con la funzione PTY attiva, la radio inizierà la ricerca delle relative informazioni PTY, per fermarsi quando la relativa informazione PTY viene rilevata.

Nel caso di assenza di informazioni PTY, la funzione PTY viene automaticamente disattivata e il sistema toma alla modalità normale.

Premere brevemente il tasto VOL/SEL/PTY. Quando viene visualizzata la dicitura "SEL PTY" sul display. Ruotare la manopola del VOL/SEL/PTY per selezionare uno dei seguenti tipi di programma:

NEWS/ AFFAIRS/ INFO/ SPORT/ EDUCATE (Notizie/ Affari/ Info/ Sport/ Educazione) DRAMA/ CULTURE/ SCIENCE/ VARIED (Teatro/ Cultura/ Scienza/ Varie)

POP M/ ROCK M/ EASY M/ LIGHT M/ CLASS/ OTHER M (Musica pop/ Musica rock/ Musica soft/ Musica leggera/ Musica classica/ Altri generi) WEATHER/ FINANCE/ CHILD/ SOCIAL/ RELIGION (Meteo/ Finanza/Programmi per bambini/ Affari sociali/Religione) PHONE IN/ TRAVEL/ LEISURE/ JAZZ/ COUNTRY (Telefonate in diretta/ Viaggi/ Tempo Libero/ Musica jazz/ Country) NATIONAL M/ OLDIES/ FOLK M/ DOC/ TEST (Musica nazionale/ Vecchi successi/ Musica folk/ Documentari/ Test )

Trascorsi pochi secondi, la radio ricerca automaticamente una stazione con le corrispondenti informazioni PTY.

- STEREO/MONO

normalmente, le stazioni FM si ascoltano in stereo. Tuttavia, nel caso di segnale debole o ricezione inferiore alle attese, la qualità dell'audio può essere migliorata selezionando la modalità Mono.

Premere ripetutamente VOL/SEL/PTY per selezionare la modalità *DX/LOCAL*

DX: la stazioni della settimana con segnale fuori dall'area urbana possono essere ricevute.

LOCAL: le stazioni con segnale forte locali possono essere ricevuti.

IT-7 IT-8

ASCOLTO DA DISPOSITIVO USB O SCHEDA SD/MMC

Collegamento di un dispositivo USB (non incluso)

Collegare il dispositivo USB alla porta USB sul frontalino. L'apparecchio passerà alla modalità "USB" e avvierà la riproduzione in automatico.

Utilizzo di schede SD/MMC (non fornite in dotazione)

Inserire una scheda SD/MMC nel relativo slot. L'apparecchio passerà alla modalità "CARD" e avvierà la riproduzione in automatico.

Riproduzione/pausa:

Durante la riproduzione premere il tasto 1/▶ per mettere la riproduzione in pausa. Premere di nuovo il tasto 1/▶ per riprendere la riproduzione.

Altre funzioni per la riproduzione

1. Premere il tasto▶per passare alla traccia successiva.
2. Premere il tasto per riprodurre la traccia precedente.
3. Tenere premuto il tasto▶▶lo il tasto|◀◀ per cercare un punto all'interno del brano in modo rapido.
4. Premere 5/-10 o 6/+10 per tomare indietro o avanzare di 10 brani.
5. Tenere premuto il tasto 5/-10 o 6/+10 per selezionare la cartella precedente oppure la cartella successiva in modalità MP3.

Funzione Intro:

Premere il tasto 2/INT per riprodurre i 10 secondi iniziali di ogni brano (sul quadrante apparirà il messaggio "INT ON"). Premere nuovamente lo stesso tasto per annullare la funzione (sul quadrante apparirà il messaggio "INT OFF".

Funzione Ripeti:

Durante la riproduzione del disco, premete ripetutamente il tasto 3/RPT per selezionare una modalità di riproduzione: RPT ONE, RPT DIR, RPT OFF

Riproduzione casuale:

Premere il tasto 4/RDM per riprodurre tutti i brani in ordine casuale (sul quadrante apparirà il messaggio "RDM ON"). Premere nuovamente lo stesso tasto per annullare la funzione (sul quadrante apparirà il messaggio "RDM OFF").

Nota:

- Il numero totale di file MP3 contenuti nel dispositivo USB o scheda micro SD non deve essere superiore a 9999.

• Il numero di directory contenute nel dispositivo USB o scheda micro SD non deve essere superiore a 99.
• Il tempo di lettura può variare a seconda del numero di file MP3 o di cartelle contenuti nel dispositivo USB o scheda micro SD.
• Inserire esclusivamente periferiche USB nello slot corrispondente. Inserire altri oggetti rischia di danneggiare l'apparecchio.
• Non inserire oggetti diversi dalla scheda micro SD nella porta micro SD di questo apparecchio, in quanto potrebbero danneggiare il meccanismo di lettura della scheda.
• La porta USB non deve essere direttamente collegata ad un PC, in quanto ciò potrebbe danneggiare l'apparecchio.
• Sul mercato esistono numerosi modelli di periferiche USB e di lettori MP3. Non è possibile garantire la compatibilità con tutti i formati. Qualora un modello di periferica USB o scheda micro SD non sia compatibile, provate con un'altro.
• L'apparecchio potrebbe non essere compatibile con alcuni file multimediali memorizzati sulla periferica USB o scheda micro SD, poiché tali dispositivi richiedono particolari procedure di riproduzione non sempre compatibili con quelle dell'apparecchio.

UTILIZZO DELL'INGRESSO AUSILIARIO

1. Collegare la fonte ausiliaria (ad es. un lettore mp3) alla presa AUX.
2. Premere il tasto per attivare l'apparecchio.
3. Premere il tasto per selezionare la modalità AUX.
4. Avviare la riproduzione dalla fonte ausiliaria.
5. Regolare il volume sul livello desiderato.
6. Scollegare la fonte ausiliaria dalla presa AUX, quindi premere il tasto nel selezionare una fonte differente.

FUNZIONALITÀ BLUETOOTH

Il marchio denominativo Bluetooth® e i relativi loghi sono marchi registrati di Bluetooth SIG, Inc., utilizzati da New One S.A.S su licenza. Altri marchi e nomi commerciali sono di proprietà dei rispettivi titolari.
- Prima di attivare la funzionalità Bluetooth, assicurarsi che il telefono cellulare supporti tale funzionalità.
- A seconda del modello di telefono cellulare, la potenza di emissione Bluethoot può variare. Per ottenere una comunicazione di alta qualità, si consiglia di mantenere una distanza tra il telefono cellulare e l'apparecchio non superiore ai 3 metri (max. 10 metri).
- Non interporre alcun oggetto metallico o ostacolo nello spazio che separa il telefono cellulare dall'apparecchio.

APPAIAMENTO

1. Quando l'unità è accesa, premere il tasto 📄 ripetutamente per selezionare il Bluetooth (BT).
2. Attivare la funzione Bluetooth sul proprio dispositivo Bluetooth e selezionare "MUSE M-198DAB" dall'elenco dei dispositivi rilevati (consultare il manuale di istruzioni del dispositivo per informazioni dettagliate su come connettere il dispositivo). Se il dispositivo Bluetooth richiede la digitazione di una password, inserire "0000". Alcuni dispositivi Bluetooth richiedono di accettare la connessione. Una volta riuscita l'associazione, l'unità emette un segnale acustico. Lo schermo LCD mostrerà BT READY.
   Nota: Se si è già usata la funzione Bluetooth, apparirà una lista dei precedenti risultati della ricerca. Selezionare "MUSE M-198DAB" e confermare.

Rispondere/Rifiutare una chiamata

Nel caso di chiamata in arrivo, il numero di telefono apparirà sul quadrante.
Premere P10 BAND per rispondere a una chiamata. « TALK IN » verrà riportata sul quadrante. Ruotare la manopola del volume per regolare il VOL BT.
Premere per rifiutare una chiamata.

Composizione di una chiamata

Per ricomporre l'ultimo numero conservato nella memoria del telefono premere due volte il tasto P12 BAND

Note

• La funzione di ricomposizione non è disponibile se il telefono non è dotato della funzione di memorizzazione delle chiamate effettuate.
• Se durante la conversazione l'audio non è chiaro avvicinarsi al microfono

TRANSFERIMENTO DI UNA CHIAMATA DAL TELEFONO CELLULARE ALL'APPARECCHIO

E possibile trasferire la chiamata in corso tra il telefono cellulare e l'apparecchio tenendo premuto il tasto "2/INT". Non sarà possibile trasferire le chiamate in uscita prima che siano state risposte.

IT - 9 IT - 10

AUDIO via BLUETOOTH

L'apparecchio supporta la funzione Audio. Se il cellulare può riprodurre musica in stereo, completare la sincronizzazione, premere per accedere alla modalità Audio via Bluetooth, sul quadrante si leggerà "MEDIA". Il segnale audio del cellulare verrà ora riprodotto dalle casse dell'autoradio.

Avvio/pausa: premere 1/▶II per interrompere l'ascolto di un brano. Premere nuovamente lo stesso tasto per riprendere l'ascolto.

Passare al brano precedente o successivo:

1. Premere il tasto ▶ per passare al brano successivo.
2. Premere il tasto per passare al brano precedente.

Note:

• Questo sistema potrebbe non funzionare o funzionare non a dovere con alcuni cellulari e lettori audio Bluetooth.
• Il gran numero di modelli di cellulare presenti sul mercato rende impossibile garantire la compatibilità dell'apparecchio con ognuno di essi.
• Nel caso la conversazione non sia chiara, provare ad avvicinarsi al microfono.

Con la presente, NEW ONE S.A.S dichiara che « MUSE M-198 DAB » è conforme ai requisiti essenziali e alle altre disposizioni fondamentali della direttiva 2014/53/EU. La dichiarazione di conformità è consultabile alla pagina www.muse-europe.com.

MANUTENZIONE

PRECAUZIONI

• Pulire l'apparecchio con un panno morbido o un panno in camoscio inumidito. Non utilizzare mai solventi.
• Non esporre il frontalino alla pioggia o all'umidità.
• Non farlo cadere e non sottoporlo a urti.
• Non utilizzare l'apparecchio subito dopo averlo sottoposto a uno spostamento da un ambiente freddo a uno caldo. È possibile che si formi della condensa.
• Non esporre l'apparecchio all'umidità o a temperature elevate.
• Utilizzare l'apparecchio in ambienti temperati.
• Non collocare oggetti contenenti liquidi in prossimità dell'apparecchio.
• Non posizionare delle candele accese vicino o sopra l'apparecchio.

Sostituzione del fusibile

Utilizzare un fusibile il cui amperaggio è conforme alle indicazioni fornite dal fabbricante. Se il fusibile fonde, controllare il collegamento con l'alimentazione prima di sostituirlo. Se il fusibile fonde un'altra volta, è probabile che ci sia un malfunzionamento. In tal caso, rivolgersi al centro di assistenza più vicino.

RICERCA E RIPARAZIONE GUASTI

SINTOMO CAUSA SOLUZIONE
Alimentazione assente.	La chiave di accensione non è stata girata.	Se i collegamenti ai circuiti elettrici del velcolo sono stati eseguiti correttamente, ma il motore è fermo, portare la chiave di accensione in posizione “ACC”.
	Fusibile bruciato. Sostituire il fusibile.
Audio assente.	Volume al minimo.	Regolare il volume sul livello desiderato.
	Collegamento non eseguito correttamente.	Controllare i cavi di collegamento.
La tastiera non funziona.	Il microcomputer interno non funziona a dovere a causa del rumore.	Premere il tasto RES.Il frontalino non è stato sistemato correttamente.
La radio non funziona.La selezione automatica delle stazioni radio non funziona.	Cavo dell'antenna non connesso.	Inserire bene il cavo dell'antenna.
	Il segnale è troppo debole.	Selezionare una stazione manualmente.

SPECIFICHE TECNICHE

Generali

Alimentazione	12V DC (consentito11-16V)
Impedenza di carico	4 ohms
Potenza massima in uscita	40W x 4
Controllo del tono	± 10 dB

Dimensioni

Peso approssimativo

Circa 0.550 kg

RADIO

FM: 87.5-108 MHz
DAB+: 174.928 -239.2 MHz
Sensibilità utilizzabile (-30 dB)	12 dBuV
Rapporto segnale-rumore	50 dB
Separazione sterea	30 dB (1 kHz)

Sezione lettore USB/MP3

Rapporto segnale/rumore	60 dB
Separazione	50 dB
Distorsione	< 0.5%
Risposta in frequenza	20 – 20000 Hz

IT - 11 IT - 12

BLUETOOTH

Versione del Bluetooth: V2.1 con EDR

Bluetooth: 2.402-2.48GHz

Potenza RF (radiofrequenza) irradiata: 4 dBm

Raggio d'azione: fino a 10 metri in spazi aperti (pareti e altre strutture possono influire sul raggio d'azione del dispositivo).

Il modello e le caratteristiche tecniche possono subire variazioni senza preavviso.

AVVERTENZE DI SICUREZZA

ATTENZIONE: per evitare il rischio di scossa elettrica, non smontare l'apparecchio. All'interno non ci sono parti su cui l'utente può effettuare operazioni di manutenzione. Per ogni riparazione rivolgersi esclusivamente a tecnici qualificati.

Il simbolo del fulmine con una freccia all'estremità all'interno di un triangolo equilatero avverte l'utente della presenza di una "tensione pericolosa" nell'apparecchio.

Il punto esclamativo all'interno di un triangolo equilatero avverte l'utente della presenza di istruzioni importanti nel manuale fornito insieme all'apparecchio.

AVVERTENZA: Per ridurre il rischio di incendio o di scossa elettrica, non esporre l'apparecchio a pioggia o umidità.

Se in futuro ci si vorrà sbarazzare di questo apparecchio, ricordare che le apparecchiature elettriche non devono essere gettate insieme ai rifiuti domestici. Informarsi per sapere dove si trova il centro di riciclaggio più vicino. Per ulteriori informazioni contattare le autorità locali o il rivenditore (Direttiva sui rifiuti di apparecchiature elettriche ed elettroniche).

NEW ONE S.A.S

10, Rue de la Mission, 25480 Ecole Valentin, France

DAB+/FM AUTORADIO MET BLUETOOTH & USB/SDNL

BELANGRIJKE VEILIGHEIDSINSTRUCTIES
