MANUALE UTENTE M-195 BT MUSE

1. Non cercare di modificare l'apparecchio per non causare un incidente.
2. La riparazione del presente appearecchio effettua per mano di personale non qualificato e inesperto nel Campo dell'elettronica e degli accessori per auto vuolrarsi pericolosa e vuo esporre l'utilizzato al rischio di scossa elettrica o ad altri pericoli.
3. Fermare il veicolo prima di effettuare qualsiasi operazione che possa distrarre nelle si è alla guida.
4. Regolare il volume ad un livello tale che non impedisce di sentire i suoni provenienti dall'esterno del veicolo.
5. Non utilizzato l'apparechio in ambienti a temperature estreme. Prima di avviare l'apparechio, assicurarsi che la temperature interna del veicolo si compresa tra -10^ e +60^ .
   6.6. Quando si sostituisce il fusibile, utilizzare un fusibile conforme all'intensità indicatora sul porta fusibile.
6. Non ostruire le aperture di ventilazione. Ciò potrebbe provocare un surscaldamento all'interno dell'apparecchio e condurre ad un incendio.
7. Utilizzare l'apparecchio con il motore spento rischia di scaricare la batteria.
8. Questo appearecchio è stato elaborato per essere utilizzato esclusivamente in veicoli dotati di unsysteme elettrico da 12V, con massa negativa.
9. Una volta completata l'installazione, o après avoir sostituito la batteria dell'auto, sera necessario RES 'appareccchio prima di poterlo utilizzato. Aiutandosi con un oggetto appuntito (coma une penna a sfera), premere il tasto RES posto sulla base, in modo da ripristinare le impostazioni originali dell'appareccchio.

CONTENUTO DELLA CONFEZIONE

All'apertura della confazione dell'apparecchio, accertarsi che i seguenti elementi siano inclusi: Unità principale

Manuale di istruzioni

Accessor:

1

Manica di montaggio x1

2

Chiavi x2

COLLEGAMENTI

SCHEMA DI CABLAGGIO

ATTENZIONE!

• Eseguire correttamente tutti i collegamenti, facendo particolare attenzione ai colori significati nell'illustrazione. Un collegamento errato più provocare un malfunzionamento dell'apparecchio o danneggiare il systeme elettrico del veicolo.
• Collegare il connettore negativo dell'altoparlante alla presa negativa e il connettore positivo alla presa positiva. Non collegare mai i cavi degli altoparlanti destro e sinistro tra di loro o ad una parte metallica del veicolo.
• Verificare che le connessioni siano state effettuate correttamente prima di arrivare l'apparecchio.

Non collegare mai il cavo di accensione (rosso) e il cavo della batteria (giallo) per non provocare un cortocircuito che potrebbe causare un incendio.

INSTALLAZIONE

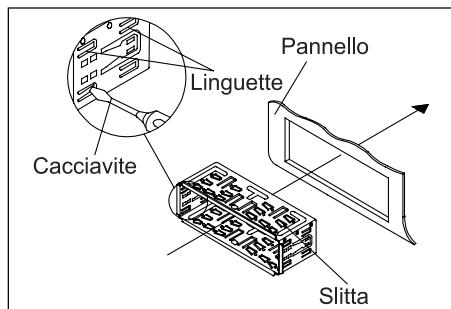

1. Inserire la slitta nel veicolo.
   Piegare i ganci verso l'esterno, se necessario, in modo che stringano bene.

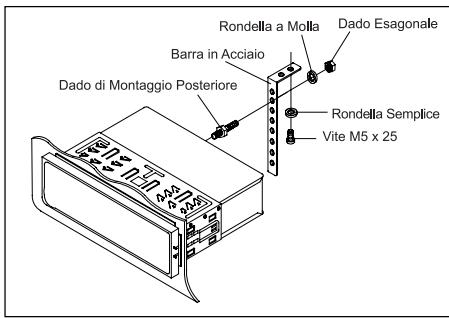

1. Montare Dado di Montaggio, Barra di Metallo, Rondella a Molla e Dado Esagonale, quando montare l'apprecchio sul cruscotto con la Vite M5x25 e la Rondella Semplice.

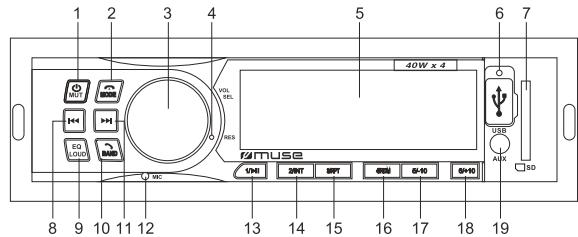

DESCRIZIONE DEL PRODOTTO

1. Tasto _MUT : Accende e spegne l'apparecchio; Consente di togliere o di ripristinare il suono
2. mode: Per terminare la chiamata; Tasto MODE
3. Impostazioni SEL; manopola regolazione volume
4. Tasto RES (Ripristino valori predefiniti)
5. Display LCD
6. Porta USB
7. Compartimento tessera SD/MMC
8. Tasto (Precedente)
9. _Loud: Consente di selezionare l'effetto audio desiderato tra FLAT/CLASSIC/ROCK/JAZZ/POP; consente di attivare e disattivare la funzione Loudness
10. BAND: Per rispondere al Telefono/richiamata; Tasto BAND; Memorizzazione automatica
11. Tasto (Successivo)
12. Microfono incorpato
13. Tasto 1/II: Per selezionare,rogrammare i canale 1 in modalità radio. Riproduzione e modalità pausa.

14. Tasto 2/INT: Per selezionare, programmare il canale 2 in modalità radio/trasferimento chiamata. Per cominciare/cancellare il playback dell'introduzione.

15. Tasto 3 / RPT: Per selezionare, programmare il canale 3 in modalità radio. Riproduzione ripetuta.

16. Tasto 4/RDM: Per selezionare, programmare il canale 4 in modalità radio. Per cominciare/cancellare il playback casuale.
17. Tasto 5/1-10: Per selezione, programma il canale 5 in modalità radio. Tenere premuto per ritornare i 10 brani precedenti.mp3).
18. Tasto 6/1+10: Per selezione programmare il canale 6 in modalità radio. Tenere premuto per saltare i 10 brani successivi (mp3).
19. Ingresso aesiliario

FUNZIONAMENTO DI BASE

Accensione/spegnimento dell'apparecchio

Premiere il tasto per accendere l'apparechio. Tenerlo premuto di nuovo per spegnere l'apparechio.

Selezione della modalità sorgente

Quando l'apparecchio è acceso, selezionare una modalità usingo il tasto MODE:

FM USB CARD BT AUX.

Note: Prima di selezione are the modalità USB/CARD assicurarsi di aver collegato un supporto nell'unità.

Tempo di visualizzazione corrente

Premere il tasting VOL per visualizzare l'ora corrente quando l'apparecchio è acceso.

Regolazione dell'ora

1. Quando l'apparecchio è accesso, Tenere premuta la manopola VOL per accederere alle impostazioni.
2. Regolare ora e minuti rotando la manopola Volume in senso orario o antiorario. Le nuove impostazioni verranno CONFermente se non si preme alcun tasto per almeno 5 secondi.

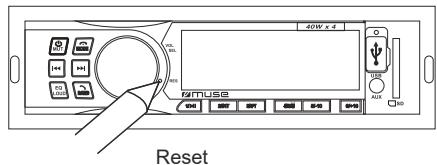

Reset

Reinizializzare l'apparecchio quando lo si utilizes per la prima volta o quando la batteria del veicolo viene sostituita. Per reinizializzare l'apparecchio, premere il tasto RES posto sull'unità principale, uso un oggettto appuntito. Qualora il display visualizzi caratteri incompensibili, premere RES per risolverve il problema. L'impostazione dell'ora e tutti i dati salvati in memoria andranno persi.

MENUDI CONFIGURAZIONE

Regolazione del volume

Per augmentare o diminuire il volume, ruotare la manopola volume in senso orario o antiorario.

Disattivazione dell'audio

Per disattivare l'audio première il tasto MUT quando l'apparecchio è accesso. Premere il tasto di nuovo per riattivare l'audio.

Utilizzo del tasting VOL/SEL per selezionare la funzione audio

Premere più volte il tasto VOL/SEL per selezionare l'opzione audio desiderata nel seguente ordine: "BAS" (BASS) "TRE" (Treble) "BAL" (Balance) "FAD" (Fader).

Dopo avait selectionato la modalità desiderata, è possibile regolare il volume ruotando la manopola SEL/volume.

Preimpostazione equalizzatore (EQ)

Durante l'ascotto di musica pop, classica o rock,utilizzare l'equalizzatore per regolare la qualità dell'audio.premei più volte it tasto EQ per selezionare differenti modalità di equalizzazione nel seguente ordine:FLAT CLASSIC ROCK POP EQ off.

Attivazione/disattivazione della funzione Loudness

Premere a lungo il tastingo LOUD per attivare o disattivare la funzione Loudness. Premere di nuovo e a lungo quello tastingo per disattivare la funzione Loudness.

ASCOLTO DELLA LA RADIO

Selezione della banda di frequenza

In modalità di sintonizzazione, premei più volte il tasto BAND per selezione una banda nel segunte ordine: FM1 → FM2 → FM3.

Ricerca manuale/automatica delle stazioni

- Sintonizz. Manuale

Premere più volte it tasto o I44 per selezionare una frequenza inferiore o superiore.

- Sintonizzazione automatica

Tenete premuto uno dei tasti lo || per circa 2 secondi per avviare la ricerca nella direzione desiderata. La funzione di ricerca automatica individua automaticamente le stazioni con un segnale forte. Le stazioni con un segnale debole sono甚么 cercate manually.

NOTA: l'audio è automaticamente interrotto durante la ricerca.

Scorrimento delle stazioni in memoria/Memorizzazione automatica delle stazioni

- Tramite il tasting BAND (Memorizzazione automatica)

In modalità di sintonizzazione, tenere premuto il testo BAND per 3 secondi per avviare la ricerca delle stazioni e salvarle nella memoria in automatico. Tutte le stazioni preimpostate vengono scorse in pochi secondi nella banda selezionata. Per fermarsi su una stazione premere di nuovo il tasto BAND.

- Con i tasti numerici 1-6

1. Sintonizzarsi su una stazione con il tastingo
2. Tenere premuto uno dei tasti numerici 1-6 per 2 secondi, overo fino a leggere sul quadrante LCD il numero correspondente, il quale indica la posizione della stazione nella memoria della preselezione.
3. In modalità radio, premere i tasti numerici 1-6 per sintonizzarsi sulla corrispondente stazione in memoria.
4. Durante l'ascolto di una stazione nella preselezione, è possible salvare la stazione in una differente posizione, semplicamente tenendo premuto per almeno due secondi il tasto numero correspondente.

Nota: possono essere salute fino a 6 stazioni per banda.

DX/LOCAL

Premere ripetutamente VOL/SEL per selezionare la modalità "DX/LOCAL".

DX : la stazioni della settimana con segnale fuori dall'area urbana posso sono essere ricevute.

LOCAL : le stazioni con segnale forte locali possono essere ricevuti

STEREO/MONO:

normally, le stazioni FM si ascoltano in stereo. Tuttavia, nel caso di segnale debole o ricezione inferiore alle attese, la qualità dell'audio più essere migliorata selezionando la modalità Mono.

ASCOLTO DA DISPOSITIVO USB O SCHEDA SD/MMC

Collegamento di un dispositivo USB (non incluso)

Collegare il dispositivo USB alla porta USB sul frontalino. L'apparecchio passera alla modalità"USB e avviare la coproduzione in automatico.

Utilizzato di schede SD/MMC (non fornite in dotazione)

Inserire una scheduled SD/MMC nel relative slot. L'appareccchio passera alla modalità "CARD" e avviaria la riproduzione in automatico.

Riproduzione/pausa

Durante la coproduzione preme il tasto per mettere la coproduzione in pausa. Premere di nuovo tasto per riprendere la coproduzione.

Altre funzioni per la riproduzione

1. Premere il tastingo per passare alla traccia successiva.
2. Premere il tasting per passare al brano precedente.
3. Premere -10 o +10 per tornare indietro o avanzare di 10 brani.
4. Tenere premuto il tasto -10 o +10 per selezionare la cartella precede dellopure la cartella successiva in modalità MP3.

Funzione Intro:

Premiere il tasto INT per riproduire i 10 secondi iniziali di agli brano (sul quadrante apparirà il messaggio "INT ON"). Premere nuovamente lo stesso tasto per annullare la funzione (sul quadranté apparirà il messaggio "INT OFF".

Funzione Ripeti:

Durante la coproduzione del disco, premie ripetutamente il tasto RPT per selezione una modalità di coproduzione: RPT ONE, RPT DIR, RPT OFF

Riproduzione casuale:

Premiere il tasting RDM per riproduire tutti i brani in ordine casuale (sul quadrante apparirà il messaggio "RDM ON"). Premere nuovamente lo stesso tasting per annullare la funzione (sul quadrante apparirà il messaggio "RDM OFF").

Nota:

• Esistono in commercio multi modelli di periferiche USB o schede SD/SDHC/MMC. Non possiamo garantire che il presente appeareccio supporti tutti i modelli. Qualora una periferica USB o una scheda SD/SDHC/MMC non sua supporta, provarne con un'altra.
• L'apparechio pottrebbe non essereCompatible con alcuti file multimediai memorizzati sulla SCHEDA SD/SDHC/MMC o sulla periferica USB, poiché tali dispositivi richiedono particolare procedure di coproduzione non sempre compatibili con quella dell'apparechio.

UTILIZZO DELL'INGRESSO AUSILIARIO

1. Collegare la fonte ausiliaria (ad es. unlettore mp3) alla presa AUX IN.
2. Premere il tasting o per attivare l'apparecchio.
3. Premere il tasto MODE per selezionare la modalità AUX.
4. Avviare la riproduzione alla fonte ausiliaria.
5. Regolare il volume sul livello desiderato.
6. Scollegare la fonte ausiliaria dalla presa AUX, quando premere il tasto MODE per selezionare una fonte differente.

FUNZIONALITA BLUETOOTH

Il marchio denominativo Bluetooth® e i relativi loghi sono marchi registrati di Bluetooth SIG, Inc., utilizzati da New One S.A.S su licenza. Altri marchi e nomi commerciali sono di propietà dei rispetti titolari.

• Prima di attivare la funazionalità Bluetooth, assicurarsi che il Telefono cellulare supporti tale funazionalità.
• A seconda del modello di Telefono cellulare, la potenza di emissione Bluethoot povarie. Per ottenere una comunication di alta qualita, si consiglia di mantenere una distanza tra il Telefono cellulare e l'apparecchio non superiore ai 3 metrici (max. 10 metrici).
• Non interporre alcun oggetto metallico o ostacolo nella spazio che separa il Telefono cellulare dall'apparechio.

APPAIAMENTO

1. Quando l'unità è accesa, premere il tasto MODE ripeturamente per selezionare il Bluetooth (BT).
2. Attivare la funzione Bluetooth del cellulare (consultare il manuale del cellulare per I dettagli su come utilizzare la funzione Bluetooth).
3. SeLECTIONARE la ricerca di dispositivi Bluetooth e attivarla. Il cellulare effettuerà una ricerca per tutti i dispositivi Bluetooth nel suo raggio operativo (10 metri). SeLECTIONARE l'autoradio "M-195 BT" e confermare, quando inserire il richiesto codice a 4 cifre, che in quello caso è "0000". Inserire la password e confermare. Lo schermo LCDamento BREADY.

Note: Se è già usata la funzione Bluetooth, apparire una lista dei precedenti risultati della ricerca. Selezzionee "M-195 BT" e confirmare.

Respondere/Rifiutare una chiamata

Nel caso di chiamata in arrivio, il numero di Telefono apparirà sul quadrante.

Premere per rispondere a una chiamata. La durata della conversazione verrà riportata sul quadrante. Ruotare la manopola del volume per regolare il VOL BT.

Premere per rifutare una chiamata.

Composizione di una chiamata

Per ricompore l'ultimo numero conservato nella memoria del Telefono premere due volte il tasto Note

• La funzione di ricomposizione non è disponibile se il Telefono non è dotato della funzione di memorizzazione delle chiamate effettuate.
• Se durante la conversazione l'audio non è chiaro avvincini al microfono.

TRANSFERIMENTO DI UNA CHIAMATA DAL TELEFONO CELLULAR ARE ALL'APPARECCHIO

Durante la chiamata, premè « 2 » per trasferire la chiamata dal Telefono cellulare all'aparecchio e viceversa. Per le chiamate in uscita non è possibile effettuare il trasferimento fino a quando il ricevente non risponde.

AUDIO via BLUETOOTH

L'apparecchio supporta la funzione Audio. Se il cellulare può riproduire musica in stereo, completing a sincronizzazione, premere MODE per accederate alla modalità Audio via Bluetooth, sul quadrantri se leggerà "MEDIA". Il segnale audio del cellulare verrà ora riprodotto dalle casse dell'autoradio.

Avvio/pausa: premere per interrompere l'ascolto di un brano. Premere nuovamente lo stesso tasto per riprendere l'ascolto.

Passare al brano precedente o successivo:

1. Premere il tasting per passare al brano successivo.
2. Premere il tasto 山 per passare al brano precedente.

Note:

• Questo sistema potrebbe non funzionare o funzionare non a dovere con alcuni cellulari elettori audio Bluetooth.
• Il gran numero di modelli di cellulare presenti sul mercato rende impossibile garantire la compatibilità dell'apprecchio con ognuno di essi.
• Nel caso la conversazione non sia chiara, provare ad avvincini si al microfono.

Con la presente, NEW ONE S.A.S dichiara che MUSE M-195 BT è conforme ai requisiti essenziali e alle altre disponizioni fondamentali della direttiva 2014/53/EU. La dichiarazione di conformità è consultabile all'indirizzo www.muse-europe.com

MANUTENZIONE

PRECAUZIONI

• Pulire l'appareccchio con un panno morbido o un panno in camascio inumidito. Non utilizzare mai solventi.
• Non esporre il frontalino alla pioggia o all'umidità.
• Non farlo cadere e non sottoporlo a urti.
• Non utilisezer l'apparecchio subito dopo averlo sottoposto a uno spostamento da un ambiente freddo a uno caldo. E possiblo che si formi della condensa.
• Non esporre l'apparecchio all'umidità o a temperature elevate.
• Utilizzare l'apparecchio in ambienti temperati.
• Non collocare oggetti contenti liquidi in prossimità dell'apparecchio.
• Non posizionare delle candele accese vicino o sopra l'apparecchio.

Sostituzione del fusibile

Utilizzare un fusibile il cui amperaggio è conforme alle indicazioni fornite dal fabbricante. Se il fusibile fonde, controllare il collegamento con l'alimentazione prima di sostiturlo. Se il fusibile fonde un'altra volta, è probabile che ci si una malfunzionamento. In tal caso, rivolgersi al centro di assistenza più vicino.

RICERCA ERIPARAZIONE GUASTI

SINTOMO	CAUSA	SOLUZIONE
Alimentazione assente.	La chiave di accensione non è stata girata.	Se i collegamenti ai circuiti elettrici del veicolo sono stati eseguit correttamente, ma il motore è fermo, portare la chiave di accensione in posizione "ACC".
	Fusibile bruciato.	Sostituire il fusibile.
Audio assente.	Volume al minimo.	Regolare il volume sul livello desiderato.
	Collegamento non eseguito correttamente.	Controllare i cavi di collegamento.
La tastiera non funziona.	Il microcomputer interno non funziona a dovere a causa del rumore.	Premere il tasto RES. Il frontalino non è stato sistematico correttamente.
La radio non funziona. La selezione automatica delle stazioni radio non funziona.	Cavo dell'antenna non connesso.	Inserire bene il cavo dell'antenna.
	Il segnale è troppo debole.	Selezionare una stazione manualmente.

SPECIFICHE TECNICHE

Generali

Alimentazione 12V DC (consentito11-16V)

Impedenza di carico 4 ohms

Potenza massima in uscita 40W x4

Controllo del tono

Dimensioni Circa 58 x 140 x 180 (h / w / l)

Peso approssimativo Circa 0.550kg

FM

Gamma di frequenza 87.5-108 (MHz)

Sensibilitàutilizzabile(-30dB)

Rapporto segnale-rumore

30 dB (1 kHz)

SezionelettoreUSB/MP3

Rapporto segnale/rumore 60 dB

Separazione 50 dB

Distorsione <0.5%

Risposta in frequenza 20-20.000Hz

BLUETOOTH

Versione del Bluetooth: V4.2

Bluetooth:2.402-2.48GHz

Raggio d'azione: Fino a 10 metri in spazi aperti (pareti e altre strutture possono influire sul raggio d'azione del dispositivo).

N.B.: Laboriamo costamente per migliorare la qualità dei nostri prodotti. Per questo ci riserviamo il diritto di modificare il modello e le specifiche tecniche sulla obbligo di preavviso.

AVVERTENZE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENZIONE: Per evitare il rischio di scossa elettrica, non smontare l'apparecchio. All'interno non ci sono parti su cui l'utente vuo effettuare operazioni di manutenzione. Per agli riparazione rivolgersi esclusivamente a tecnici qualificati.

Il simbolo del fulmine con una freccia all'estremità all'interno di un triangolo equilatero avverte l'utente della presenza di una "tensione pericolosa" nell'apparecchio.

Il punto esclamativo all'interno di un triangolo equilatero avverte l'utente della presenza di struczioni importanti nel manuale fornito insieme all'apparecchio.

AVVERTENZA: Per ridurre il rischio di incendio o di scossa elettrica, non esporre l'apparecchio a pioggia o umilità.

Se in futuro ci si vorra sbarazzare di questo apparecchio, ricordare che le apparecchiatte elettriche non devono essere gettate insieme ai rifiuti domestici. Informarsi per sapere dove si trova il centro di riciclaggio più vicino. Per ulteriori informazioni contattare le autorità locali o il rivenditore (Direttiva sui rifiuti di apparecchiatte elettriche ed elettroniche).

NEW ONE S.A.S

10, Rue de la Mission, 25480 Ecole Valentin, France
