MANUAL DE USUARIO One COMPEX

I INTRODUCCIÓN ...... 115
II ADVERTENCIAS .... 115

CONTRAINDICACIONES....115

MEDIDAS DE SEGURIDAD....116

III PRESENTACIÓN.... 120

GARANTÍA 121

MANTENIMIENTO 121

CONDICIONES DE ALMACENAJE Y TRANSPORTE 121

CONDICIONES DE USO 121

IV FUNCIONAMIENTO DE LA ELECTROESTIMULACIÓN..... 124

V INSTRUCCIONES DE USO 126

COLOCACIÓN DE LOS ELECTRODOS 126

POSICIONES DE ESTIMULACIÓN ....127

AJUSTES DE LAS ENERGÍAS DE ESTIMULACIÓN .... 127

VI MODO DE EMPLEO....128

DESCRIPCIÓN DEL DISPOSITIVO 128

COLOCACIÓN DE LA BATERÍA....129

CONEXIONES 129

AJUSTES PRELIMINARES 130

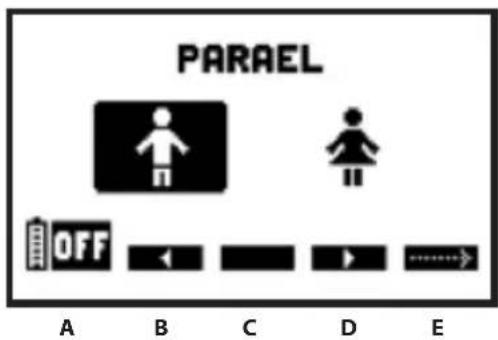

SELECCIÓN DE UNA CATEGORÍA....131

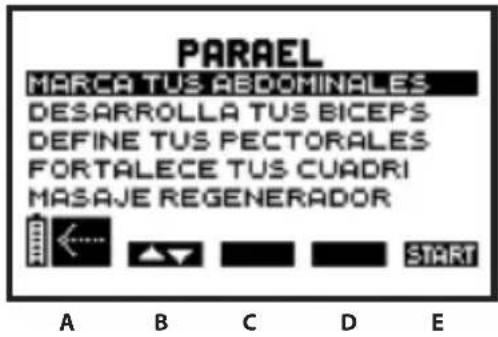

SELECCIÓN DE UN PROGRAMA 131

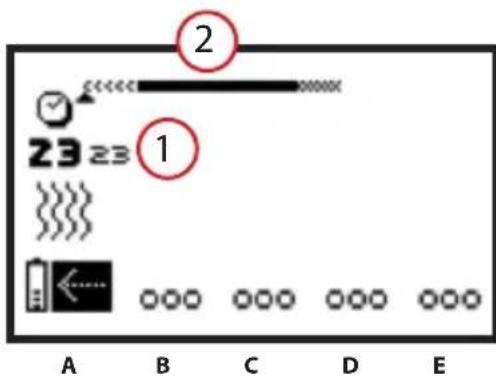

AJUSTE DE LA ENERGÍA DE ESTIMULACIÓN....131

PROGRESIÓN DE LOS PROGRAMAS 133

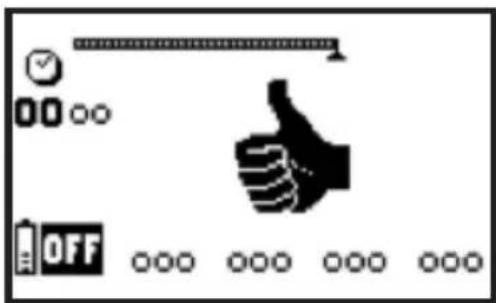

FIN DEL PROGRAMA....133

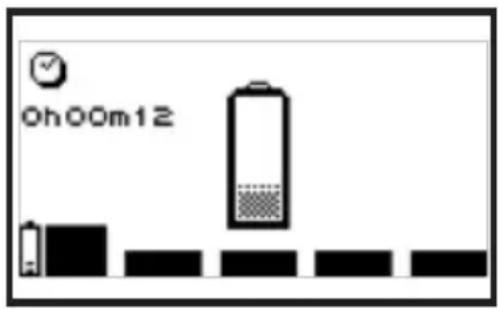

NIVEL Y RECARGA DE LA BATERÍA....134

PROBLEMAS Y SOLUCIONES .... 135

VII PROGRAMAS....136

PARA ÉL.... 136

MARCA TUS ABDOMINALES....136

DESARROLLA TUS BÍCEPS 136

DEFINE TUS PECTORALES 137

FORTALECE TUS CUÁDRICEPS....137

MASAJE REGENERADOR .... 138

PARA ELLA 138

DEFINE TUS ABDOMINALES....138

FORTALECE TUS BRAZOS 139

MOLDEA TUS GLÚTEOS 139

REAFIRMA TUS MUSLOS 140

PIERNAS PESADAS....140

I INTRODUCCIÓN

Lea detenidamente este manual antes de utilizar el estimulador One. Se recomienda leer el Capítulo 2 de este manual. One es un estimulador diseñado para el entrenamiento muscular y el alivio del dolor y puede ser utilizado por cualquier persona, a excepción de las mencionadas en la sección "Advertencias" del Capítulo 2.

II ADVERTENCIAS

CONTRAINDICACIONES

Contraindicaciones

• Estimulador cardiaco (marcapasos)
• Epilepsia
• Embarazo (no utilizar en la región abdominal)
• Problemas de circulación arterial graves en las extremidades inferiores
  • Hernia abdominal o inguinal

Dispositivos de osteosíntesis

La presencia de dispositivos de osteosíntesis (componentes metálicos en contacto con el hueso: clavos, tornillos, placas, prótesis, etc.) no constituye una contraindicación. Las corrientes eléctricas del estimulador One están diseñadas especialmente para no producir daños en los componentes de osteosíntesis.

Importante

• No utilice los programas del estimulador One si tiene problemas de sensibilidad.
• No utilice nunca el estimulador One durante periodos de tiempo prolongados sin el asesoramiento médico oportuno.
• Consulte a su médico ante la menor duda.
• Lea atentamente este manual, en concreto el capítulo 7, donde encontrará información sobre los efectos e indicaciones de cada programa de estimulación.

MEDIDAS DE SEGURIDAD

• No aplique nunca la estimulación cerca del área de un implante (por ejemplo, implante coclear, marcapasos o implantes óseos y eléctricos).
• No aplique la estimulación cerca de piezas de metal. Se deben retirar las joyas, los piercings, las hebillas o cualquier otro objeto o dispositivo metálico del área de estimulación.
• Si está embarazada o tiene la menstruación, no coloque los electrodos directamente sobre el útero ni conecte electrodos en la zona abdominal
• No utilice el estimulador One en el agua ni en ambientes húmedos, como saunas, piscinas de hidroterapia, etc.
• No utilice el estimulador One en una atmósfera rica en oxígeno.
• No inicie nunca una sesión de estimulación estando el usuario de pie. Los primeros cinco minutos de la estimulación siempre deben aplicarse con el usuario en posición sentada o tumbado. En algunos casos excepcionales, las personas muy nerviosas podrían sufrir una reacción vagal. Este tipo de reacción tiene un origen psicológico y está relacionada con el miedo a la estimulación muscular y la impresión que produce ver cómo el músculo se contrae de forma involuntaria. Esta reacción vagal provoca una sensación de debilidad con tendencia al desmayo, la disminución del ritmo cardiaco y una reducción en la presión sanguínea arterial. En este caso, lo único que hay que hacer es detener la estimulación y hacer que el usuario se tumbe con las piernas en posición elevada hasta que la sensación de debilidad desaparezca (de 5 a 10 minutos).
• Se debe evitar cualquier movimiento resultante de la contracción muscular durante una sesión de estimulación. La estimulación siempre se debe aplicar de forma isométrica, es decir, los extremos del miembro en el que se está estimulando un músculo deben estar bien sujetos para evitar el movimiento resultante de la contracción.

• No utilice el estimulador One si el paciente está conectado a un aparato quirúrgico de alta frecuencia, ya que esto puede provocar irritaciones o quemaduras cutáneas debajo de los electrodos.

• No utilice el estimulador One a menos de un metro de distancia de aparatos de microondas o de onda corta, ya que esto podría modificar las corrientes generadas por el estimulador. Si tiene alguna duda sobre el uso del estimulador cerca de otro dispositivo médico, consulte al fabricante de ese otro dispositivo o a su médico.

• No utilice el estimulador One en lugares donde se usen dispositivos no protegidos que emiten radiación electromagnética. Los equipos de comunicación portátiles pueden interferir con los equipos médicos eléctricos.
• Utilice únicamente los cables de estimulación suministrados por Compex.
• No desconecte ningún cable de estimulación durante una sesión mientras el estimulador esté encendido. Primero hay que apagar el estimulador.
• No conecte nunca los cables de estimulación a una fuente de alimentación externa. Existe el riesgo de descarga eléctrica.
• No utilice nunca una batería no suministrada por Compex.
• No recargue nunca el estimulador sin haber desconectado antes los cables de estimulación.
• Utilice siempre el cargador suministrado por Compex para recargar el estimulador.
• No utilice nunca el estimulador ni el cargador si está dañado o si el compartimento de la batería está abierto. Existe el riesgo de descarga eléctrica.
• Desconecte el cargador de inmediato si el dispositivo emite un pitido continuo, si se detectan un calentamiento o un olor anómalos, o si sale humo del cargador o del estimulador.
• No recargue la batería en un espacio reducido, como un estuche, etc. Existe el riesgo de incendio o descarga eléctrica.
• Mantenga el estimulador One y todos sus accesorios fuera del alcance de los niños.
• No permita que entren cuerpos extraños (suciedad, agua, metales, etc.) en el dispositivo, en el compartimento de la batería ni en el cargador.

• Los cambios bruscos de temperatura pueden hacer que se produzca condensación en el interior del estimulador. Use el dispositivo únicamente cuando haya alcanzado la temperatura ambiente.

• No utilice el estimulador mientras conduce o trabaja con maquinaria.

• No se debe aplicar ningún tratamiento de estimulación mientras duerme.
• No utilice el estimulador a una altitud superior a 3.000 metros.
• No se conocen los efectos a largo plazo de la estimulación eléctrica.

PRECAUCIONES CON EL USO DEL ESTIMULADOR ONE

• Tras sufrir algún traumatismo o una operación reciente (menos de 6 meses)
• Atrofia muscular
• Dolor crónico
• Necesidad de rehabilitación muscular

ÁREAS DONDE NO SE DEBEN APLICAR JAMÁS ELECTRODOS

• En las proximidades de la cabeza.
• En la zona frontal o las zonas laterales del cuello.
• Contralateralmente, es decir, no use los dos polos conectados al mismo canal en lados opuestos del cuerpo.
• En o cerca de lesiones cutáneas de cualquier tipo (heridas, inflamación, quemaduras, irritación, eccemas, lesión cancerígena, etc.).

PRECAUCIONES CON EL USO DE LOS ELECTRODOS

• Utilice únicamente los electrodos suministrados por Compex. Otros electrodos pueden tener propiedades eléctricas no aptas para el estimulador One. Siempre se debe tener precaución con las densidades de corriente superiores a 2 mA/cm ^2 .

• Apague siempre el estimulador antes de mover o retirar los electrodos durante una sesión.

• No sumerja los electrodos en agua.

• No aplique ningún tipo de disolvente a los electrodos.
• No intente colocar los electrodos en ninguna parte del cuerpo que no esté visible directamente sin ayuda.
• Para obtener el mejor resultado, lave, retire el exceso de grasa y seque la piel antes de colocar los electrodos.
• Coloque los electrodos de forma que toda su superficie esté en contacto con la piel.
• Por motivos evidentes de higiene, cada usuario debe tener su propio juego de electrodos. No utilice los mismos electrodos para distintas personas.
• No utilice nunca el mismo juego de electrodos adhesivos en más de 15 sesiones ya que la calidad del contacto entre el electrodo y la piel, un factor importante en la comodidad y la eficacia de la estimulación, se deteriora progresivamente.
• Algunas personas con la piel extremadamente sensible pueden experimentar enrojecimiento en el área sobre la que se colocan los electrodos tras una sesión. Normalmente, este enrojecimiento es totalmente inocuo y desaparece después de un espacio de tiempo entre 10 y 20 minutos. No obstante, no inicie nunca otra sesión de estimulación en la misma zona si el enrojecimiento sigue siendo visible.

III PRESENTACIÓN

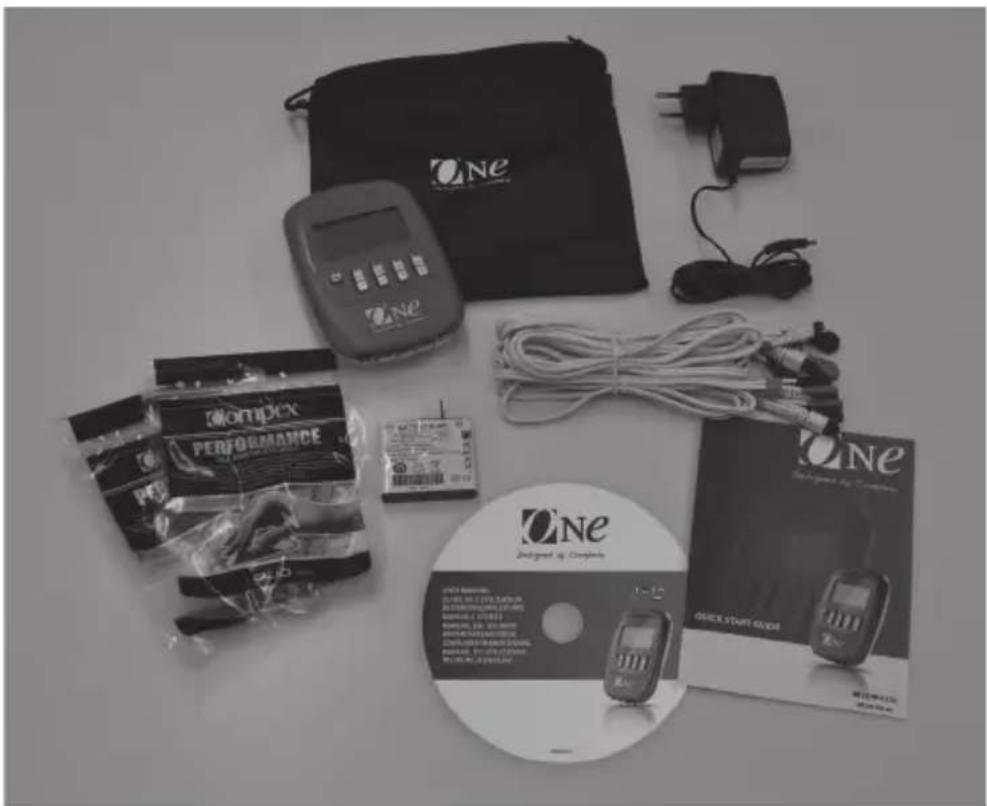

Recepción del equipo y los accesorios

Contenido del kit:

A 1 estimulador (1530000)

B 1 cargador (68302x)

C 1 juego de cables blancos de conexión a snap para los electrodos, con código de colores (azul, verde, amarillo, rojo) (601136)

D 1 bolsa de electrodos pequeños (5x5 cm) (42215)

E 1 bolsa de electrodos grandes (5x10 cm) (42216)

F 1 manual de usuario en CD-ROM (880044)

G 1 guía de inicio rápido (M321319)

H 1 bolsa de transporte (680038)

1 paquete de baterías (94121x)

Garantía

Consulte el folleto adjunto.

Mantenimiento

Limpie con un paño suave y un producto de limpieza con alcohol y sin disolventes. Utilice una cantidad mínima de líquido para limpiar la unidad. No desmonte el estimulador ni el cargador, ya que ambos contienen componentes de alto voltaje que pueden producir descargas eléctricas. Estas operaciones sólo pueden ser realizadas por profesionales o servicios de reparaciones autorizados por Compex. El estimulador no requiere ningún tipo de calibración. Si el estimulador presenta alguna pieza deteriorada o defectuosa, póngase en contacto con el servicio de atención al cliente de Compex más próximo para solicitar una reparación.

Condiciones de almacenaje y transporte

El estimulador se debe almacenar y transportar según las condiciones siguientes:

Temperatura: -20 °C a 45 °C

Humedad relativa máxima: 75%

Presión atmosférica: de 700 hPa a 1.060 hPa

Condiciones de uso

Temperatura: 0 °C a 40 °C

Humedad relativa: del 30% al 75%

Presión atmosférica: de 700 hPa a 1.060 hPa

No utilizar en zonas donde existe riesgo de explosión.

Reciclaje del equipo

La batería se debe desechar de acuerdo con los requisitos de la normativa nacional aplicable. Cualquier producto que lleve la marca RAEE (un contenedor con ruedas tachado) debe separarse del resto de residuos domésticos y enviarse a instalaciones de recogida especiales para su reciclaje y recuperación.

Normativa

Para garantizar su seguridad, el diseño y la fabricación del estimulador cumplen los requisitos establecidos en la directiva europea 93/42/CEE relativa a los productos sanitarios, y en sus enmiendas correspondientes.

El estimulador One también cumple la norma EN 60601-1 sobre los requisitos de seguridad generales para los dispositivos electromédicos. También cumple la norma EN 60601-1-2 sobre compatibilidad electromagnética y la norma EN 60601-2-10 sobre requisitos de seguridad específicos para estimuladores nerviosos y musculares.

La normativa internacional actual requiere la inclusión de una advertencia sobre la aplicación de electrodos en el tórax (aumento del riesgo de fibrilación cardiaca).

El dispositivo también cumple la directiva 2002/96/CEE sobre residuos de aparatos eléctricos y electrónicos (RAEE).

Patentes

El dispositivo One incorpora una serie de novedades pendientes de patente o ya patentadas.

Símbolos normalizados

Precaución: Lea el manual de usuario o las instrucciones de funcionamiento.

El estimulador One es un aparato de clase II con una fuente de alimentación eléctrica interna y piezas aplicadas de tipo BF.

Nombre y dirección del fabricante, y fecha de fabricación.

Nombre y dirección del representante autorizado en la Comunidad Europea.

Este dispositivo debe separarse del resto de los residuos domésticos y enviarse a instalaciones de recogida especiales para su reciclaje y recuperación.

El botón de encendido y apagado es un botón multifuncional.

Características técnicas

A Información general

94121x Batería

Hidruro metálico de níquel (NiMH) recargable (4,8 V / ≥ 1.200 mA/h).

Cargadores de batería: para recargar las baterías suministradas con el estimulador One solamente se pueden utilizar cargadores con el número de referencia 68302x.

B Neuroestimulación

Todas las especificaciones eléctricas están calculadas para una impedancia de 500-1.000 ohmios por canal.

Canales: cuatro canales independientes, ajustables de forma individual y aislados eléctricamente entre sí.

Forma de los impulsos: corriente rectangular constante con compensación de impulsos para excluir cualquier componente de corriente continua y evitar así la polarización residual en la piel.

Intensidad máxima de impulsos: 100 mA.

Incrementos de intensidad de los impulsos: ajuste manual de la intensidad de estimulación de 0 a 694 (energía) en incrementos mínimos de 0,5 mA.

Duración del impulso: de 60 a 400 μs.

Carga eléctrica máxima por impulso: 80 microculombios (2 × 40 μC, compensada).

Tiempo de subida típico del impulso: 3 μs (entre el 20 y el 80% de la corriente máxima).

Frecuencia de impulsos: de 1 a 150 Hz.

C Información relativa a la compatibilidad electromagnética (CEM)

El estimulador One está diseñado para ser utilizado en entornos domésticos normales y cumple la norma de seguridad EN 60601-1-2 sobre compatibilidad electromagnética.

Este aparato emite niveles muy bajos de ondas electromagnéticas dentro del intervalo de radiofrecuencia (RF) y por tanto es poco probable que interfiera con el funcionamiento de equipos electrónicos próximos (por ejemplo, radios, ordenadores o teléfonos).

El estimulador One está diseñado para funcionar con las interferencias previstas procedentes de descargas electrostáticas, campos magnéticos de redes de suministro o transmisores de radiofrecuencia.

Sin embargo, no es posible garantizar que el estimulador no se vea afectado por los potentes campos de RF (radiofrecuencia) que pueden emitir, por ejemplo, los teléfonos móviles.

Para obtener información detallada acerca de la inmunidad y las emisiones electromagnéticas, póngase en contacto con Compex.

IV FUNCIONAMIENTO DE LA ELECTROESTIMULACIÓN

El principio de la electroestimulación es estimular las fibras nerviosas mediante impulsos eléctricos transmitidos por electrodos. Los impulsos eléctricos generados por los estimuladores diseñados por Compex son impulsos de alta calidad que ofrecen seguridad, comodidad y eficacia, y que estimulan los distintos tipos de fibras nerviosas:

1. Los nervios motores provocan una respuesta muscular. La cantidad y los beneficios obtenidos dependen de los parámetros de estimulación y esto se denomina estimulación electromuscular (EMS).
2. Ciertos tipos de fibras nerviosas sensibles obtienen efectos analgésicos o que alivian el dolor.
3. Neuroestimulación motriz (EMS)

En el caso de la actividad voluntaria, la orden del trabajo muscular se origina en el cerebro, el cual envía dicha orden a las fibras nerviosas en forma de señal eléctrica. A continuación, esta señal se transmite a las fibras musculares que proceden a contraerse. El principio de electroestimulación reproduce con precisión el proceso observado durante una contracción voluntaria. El estimulador envía un impulso de corriente eléctrica a las fibras nerviosas y las excita. Después, esta excitación se transmite a las fibras musculares y provoca una respuesta mecánica básica (= contracción muscular). Esta respuesta es el requisito básico para la contracción muscular. Esta respuesta muscular es idéntica al trabajo muscular controlado por el cerebro. Dicho de otro modo, el músculo no puede distinguir si la orden procede del cerebro o del estimulador.

Los parámetros de los programas (número de impulsos por segundo, duración de la contracción, duración del reposo y duración total del programa) someten los músculos a distintos tipos de trabajo según los tipos de fibras musculares. De hecho, los distintos tipos de fibras musculares se pueden distinguir según su velocidad de contracción: fibras lentas, intermedias y rápidas. Obviamente, las fibras rápidas predominan en un velocista, mientras que las fibras lentas son las predominantes en un corredor de maratones. Si se conocen bien la fisiología humana y los parámetros de estimulación de los distintos programas, el trabajo muscular se puede desarrollar con precisión para lograr el objetivo deseado (por ejemplo, fortalecimiento muscular, mejora de la circulación sanguínea o aumento de la firmeza).

2. Estimulación de los nervios sensoriales

Los impulsos eléctricos también pueden excitar las fibras nerviosas sensoriales para obtener un efecto analgésico o alivio del dolor. La estimulación de las fibras nerviosas sensoriales táctiles bloquea la transmisión del dolor por el sistema nervioso. La estimulación de otro tipo de fibras sensoriales crea un aumento de la producción de endorfinas y por tanto, una disminución del dolor. Con los programas de alivio del dolor, la electroestimulación se puede usar para tratar dolores crónicos o agudos localizados, así como dolores musculares.

Atención: No utilice los programas de alivio del dolor durante un periodo de tiempo prolongado sin el asesoramiento médico oportuno.

Ventajas de la electroestimulación

La electroestimulación es un método muy eficaz para facilitar el trabajo muscular:

• Se produce un aumento considerable de la calidad muscular
  • Se elimina la fatiga cardiovascular o mental
• Se reduce la sobrecarga en las articulaciones y los tendones. Por consiguiente, la electroestimulación permite mayor trabajo muscular en comparación con la actividad voluntaria.

Para que sea eficaz, este trabajo debe implicar el mayor número posible de fibras musculares. El número de fibras que se ejercitan depende del nivel de energía de estimulación. Por tanto, será necesario usar la energía máxima tolerable. El usuario controla este aspecto de la estimulación. Cuanto mayor es la energía de estimulación aplicada, mayor es el número de fibras musculares que trabajan y, en consecuencia, mayor es el progreso obtenido. Para maximizar los resultados, Compex recomienda complementar las sesiones de electroestimulación con otros tipos de esfuerzo adicionales como:

• Ejercicio físico regular
• Una dieta sana y equilibrada
• Un estilo de vida saludable

V INSTRUCCIONES DE USO

Las instrucciones de uso de esta sección se deben considerar reglas generales.

Para todos los programas, es aconsejable leer detenidamente la información y las recomendaciones de uso indicadas en el capítulo 7.

Colocación de los electrodos

Para conseguir unos resultados óptimos, coloque los electrodos en las posiciones recomendadas. Cada cable de estimulación tiene dos polos:

Un polo positivo (+) = conexión roja

Se debe conectar un electrodo distinto a cada polo.

Nota: Es posible y normal utilizar una disposición de electrodos que deja una de las conexiones de electrodo libre de todo cable.

En función de las características de la corriente, la eficacia se puede optimizar en determinados programas mediante la colocación "estratégica" del electrodo conectado al polo positivo (conexión roja).

En el caso de programas que fuerzan la contracción de los músculos, es importante colocar el electrodo positivo en el punto motor del músculo. Es de vital importancia elegir el tamaño adecuado de los electrodos (grandes o pequeños) y colocarlos correctamente en el grupo muscular que se desea estimular para garantizar la eficacia del tratamiento. Por lo tanto, utilice siempre el tamaño de los electrodos que se muestra en las imágenes. A menos que haya otras instrucciones médicas específicas, siga siempre las instrucciones de colocación de las imágenes. Si es necesario, para determinar la mejor posición, desplace lentamente el electrodo positivo sobre el músculo hasta encontrar el punto en el que se produce la mejor contracción o el que resulte más cómodo para el usuario.

Compex rechaza toda responsabilidad ante las consecuencias derivadas de la colocación de los electrodos en otras posiciones.

Posiciones de estimulación

Esta posición varía en función de la posición de los electrodos, del grupo muscular que desee estimular y del programa utilizado. En el caso de los programas que implican contracciones musculares intensas, el músculo siempre se debe estimular de forma isométrica. Por lo tanto, asegúrese de sujetar bien los extremos de los miembros. De este modo, se ofrece la máxima resistencia al movimiento y se evita el acortamiento del músculo durante la contracción, lo que puede provocar calambres y rigidez intensa tras la sesión. Por ejemplo, al estimular los cuádriceps, el usuario debe permanecer sentado con los tobillos sujetos con cintas para evitar la extensión de las rodillas.

En el caso de los programas que no inducen contracciones musculares intensas sino sólo contracciones más leves, colóquese lo más cómodamente posible.

Ajustes de las energías de estimulación

En el caso de un músculo estimulado, el número de fibras estimuladas depende del nivel de energía de estimulación. En el caso de los programas que implican contracciones musculares intensas, debe utilizar el nivel máximo de energía de estimulación (hasta 694) (siempre hasta el límite de tolerancia máximo) para estimular el mayor número de fibras posible.

VI MODO DE EMPLEO

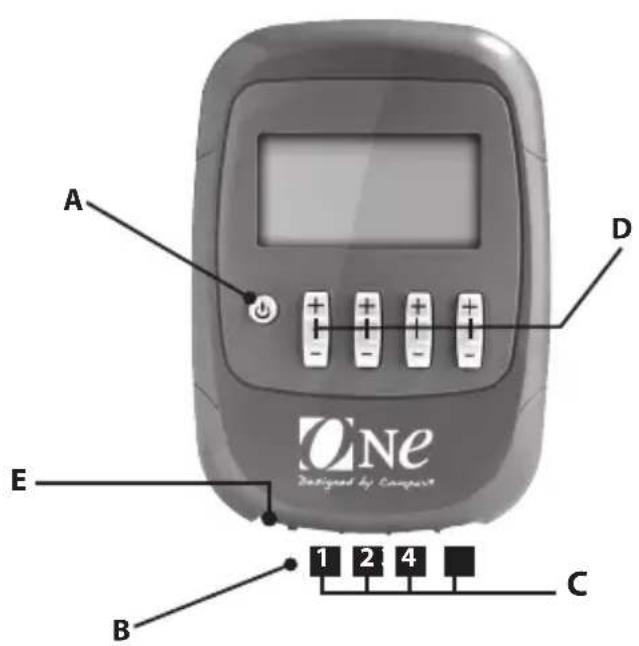

Descripción del dispositivo

Se recomienda leer detenidamente las contraindicaciones y las medidas de seguridad descritas al principio de este manual (el capítulo 2 concretamente) antes de utilizar el estimulador.

A Botón de encendido/apagado
B Tomas para los 4 cables de estimulación
C Cables de estimulación

Canal 1 = azul; Canal 2 = verde; Canal 3 = amarillo; Canal 4 = rojo

D Botones +/- de los cuatro canales de estimulación
E Toma para el cargador (deslice la tapa roja hacia la derecha para poder acceder al conector del cargador)
F Compartimento de la batería
G Ranura de acoplamiento para el clip del cinturón

Colocación de la batería

Abra la tapa del compartimento de la batería y colóquela con la etiqueta hacia arriba de forma que los polos + y - de la misma estén orientados hacia los contactos del dispositivo. A continuación, vuelva a colocar la tapa en su sitio. Si el dispositivo no se va a usar durante más de 3 meses, asegúrese de que la batería está cargada por completo. Si el dispositivo no se va a usar durante más de 6 meses, asegúrese de que la batería está cargada por completo y retírela del estimulador. Antes de retirar la batería, apague el estimulador.

Conexiones

Conexión del cargador

El estimulador One ofrece una considerable autonomía de funcionamiento gracias a la utilización de una batería. Para realizar su recarga, conecte el cargador suministrado a la base del dispositivo y, a continuación, enchufe el cargador a una toma de corriente. Retire todos los cables de estimulación conectados al estimulador antes de recargarlo. Se recomienda firmemente cargar por completo la batería antes de utilizarla por primera vez, ya que esto aumentará su rendimiento y vida útil.

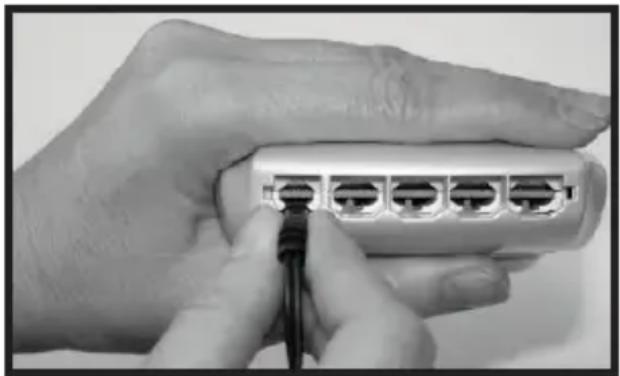

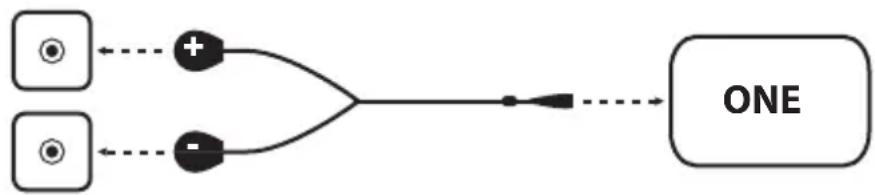

Conexión de los cables

Los cables del estimulador se conectan a las 4 tomas de la parte frontal del dispositivo. Los cables se pueden conectar simultáneamente a los cuatro canales del dispositivo. Tanto las tomas como los cables presentan un código de colores para simplificar su uso y facilitar la identificación de los distintos canales:

azul = canal 1

verde = canal 2

amarillo = canal 3

rojo = canal 4


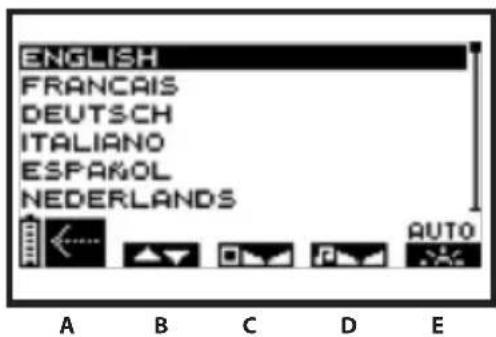

Ajustes preliminares

Antes de utilizar la unidad por primera vez, tiene la posibilidad de elegir el idioma de funcionamiento del dispositivo y especificar una serie de ajustes (contraste de la pantalla, retroiluminación y volumen del sonido). A esta pantalla de opciones se puede acceder posteriormente apagando el dispositivo y manteniendo pulsado el botón de encendido/apagado durante más de 2 segundos.

ENGLISH FRANÇAIS DEUTSCH ITALIANO ESPAKOL NEDERLANDS AUTO A B C D E

B Utilice el botón +/- del canal 1 para seleccionar el idioma que desea utilizar.

C Utilice el botón +/- del canal 2 para ajustar el contraste de la pantalla.

D Utilice el botón +/- del canal 3 para ajustar el volumen.

E Utilice el botón +/- del canal 4 para ajustar la retroiluminación.

On: retroiluminación siempre activa.

Off: retroiluminación siempre inactiva.

Auto: la retroiluminación se activa cuando se pulsa cualquier botón.

A Utilice el botón de encendido/apagado (ON/OFF) para confirmar y guardar las selecciones realizadas. Los ajustes se aplicarán de inmediato.

Selección de una categoría

Para encender el estimulador, pulse el botón de encendido/apagado brevemente. Antes de elegir un programa debe seleccionar la categoría deseada.

PARAEL OFF A B C D E

A Pulse el botón de encendido/apagado (ON/OFF) para apagar la unidad.
B / D Al pulsar el botón +/- de los canales 1 y 3 se puede seleccionar una categoría.
E Pulse el botón +/- del canal 4 para confirmar la selección.

Selección de un programa

PARAEL MARCA TUS ABDOMINALES DESARROLLA TUS BICEPS DEFINE TUS PECTORALES FORTALECE TUS CUADRI MASAJE REGENERADOR START A B C D E

A Pulse el botón de encendido/apagado (ON/OFF) para volver a la pantalla anterior.
B Utilice el botón +/- del canal 1 para elegir un programa.
E Pulse el botón +/- del canal 4 para validar la selección realizada e iniciar la sesión de estimulación.

Ajuste de la energía de estimulación

Al iniciar un programa, se le pedirá que aumente la energía de estimulación. Esto es fundamental para que la sesión funcione correctamente. Para saber qué nivel de energía se necesita alcanzar para cada programa, consulte el capítulo 7 de este manual.

2 1 A B C D E

1 Duración del programa en minutos y segundos.

2 Escala de progresión de la sesión. Para obtener información detallada sobre su funcionamiento, consulte la siguiente sección: "Progresión de los programas"

A Pulse el botón de encendido/apagado (ON/OFF) para cambiar la unidad al modo de pausa.

B C D E El dispositivo emite un pitido y los símbolos de los cuatro canales parpadean y cambian de + a 000: los cuatro canales tienen un nivel de energía 000. Debe aumentar el nivel de energía de estimulación para poder iniciar la sesión de estimulación. Para ello, pulse los botones + de los canales correspondientes hasta alcanzar el ajuste deseado.

Progresión de los programas

La estimulación se inicia realmente al aumentar el nivel de energía de estimulación. El ejemplo reproducido a continuación es suficiente para comprender las reglas generales.

1 Tiempo restante (en minutos y segundos) hasta que finalice el programa
2 La barra de tiempo que indica la duración de la contracción y la duración del reposo activo sólo se muestra durante la secuencia de trabajo
3 Calentamiento
4 Secuencias de la sesión
5 Periodo de trabajo
6 Relajación

A Pulse el botón de encendido/apagado (ON/OFF) para interrumpir temporalmente el programa. Para volver a iniciarlo, sólo tiene que pulsar el canal + de cualquiera de los canales. Cuando la sesión vuelve a iniciarse, los niveles de energía equivalen al 80% de los niveles aplicados antes de la interrupción.

B C D E Los distintos niveles de energía alcanzados durante la fase de contracción se muestran mediante una serie de gráficos de barras negras, los niveles de energía de la fase de reposo se muestran mediante barras rayadas.

Nota: Los niveles de energía de estimulación de la fase de reposo activo se establecen automáticamente en un 50% de la intensidad de las contracciones. Estos niveles se pueden modificar durante la fase de reposo. Una vez modificados, dejan de depender de la intensidad de las contracciones.

Fin del programa

Al finalizar cada cada sesión, se muestra la pantalla siguiente y suena una breve melodía. Para apagar el estimulador, pulse el botón de encendido/apagado.

Nivel y recarga de la batería

No recargue nunca el estimulador sin haber desconectado antes los cables de estimulación. Utilice siempre el cargador suministrado por Compex para recargar la batería.

El dispositivo funciona con la batería. La duración de la batería depende de los programas y del nivel de energía de estimulación utilizados. Se recomienda firmemente cargar por completo la batería antes de utilizarla por primera vez, ya que esto aumentará su rendimiento y vida útil.

Si el dispositivo no se va a usar durante más de 3 meses, asegúrese de que la batería está cargada por completo. Si el dispositivo no se va a usar durante más de 6 meses, asegúrese de que la batería está cargada por completo y retírela del estimulador. Antes de retirar la batería, apague el estimulador.

Nivel de la batería

El icono de la batería ubicado en la parte inferior izquierda de la pantalla indica el nivel de carga de la batería. Este icono parpadea cuando la batería está descargada totalmente. No se puede seguir utilizando el dispositivo. Debe recargar la batería de inmediato.

Recarga

Retire todos los cables de estimulación del estimulador antes de iniciar su recarga. Enchufe el cargador a una toma de corriente y conecte el estimulador deslizando la tapa roja hacia la derecha para poder acceder al conector del cargador.

El menú de carga (que se muestra a continuación) aparece automáticamente.

Oh OOM12

La duración de la operación de carga se muestra en la pantalla (una carga completa puede tardar 10 horas). Mientras se carga la batería, el icono de la batería está animado. Cuando la batería termina de cargarse por completo, el icono estará lleno y el tiempo total que se ha tardado en recargar la batería parpadeará en la pantalla. Ya sólo hay que desconectar el cargador: el estimulador se apagará automáticamente.

Problemas y soluciones

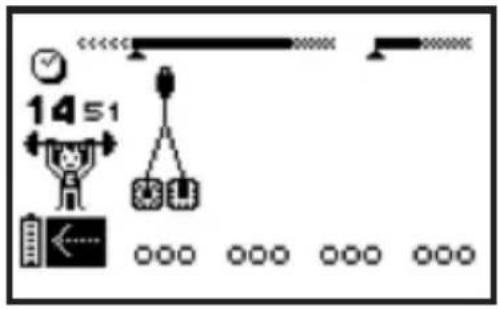

Avería de los electrodos

1451

El dispositivo emite un pitido y muestra alternativamente el símbolo de un par de electrodos y una flecha que apunta al canal en el que se ha detectado el problema. En el ejemplo anterior, el estimulador ha detectado un error en el canal 1.

• Compruebe si los electrodos están conectados en este canal.
• Compruebe si los electrodos están viejos, deteriorados o gastados, o si el contacto no es adecuado: pruebe con otros electrodos.
• Pruebe a utilizar el cable de estimulación en otro canal. Si el cable sigue sin funcionar, debe cambiarlo (www.compexstore.com).

La estimulación no produce la sensación habitual

• Compruebe si todos los ajustes son correctos y asegúrese de que los electrodos estén colocados correctamente.
• Cambie ligeramente la colocación de los electrodos.

La estimulación provoca molestias

• Los electrodos han empezado a perder su capacidad de adherencia y ya no proporcionan un contacto adecuado sobre la piel.
• Los electrodos están desgastados y se deben cambiar.
• Cambie ligeramente la colocación de los electrodos.

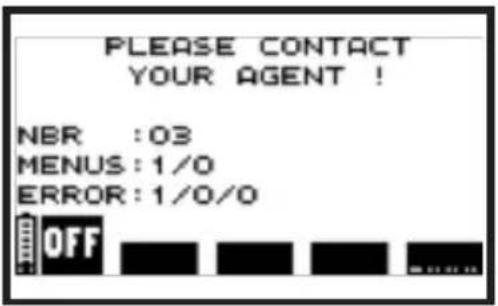

El estimulador no funciona

PLEASE CONTACT YOUR AGENT ! NBR :03 MENUS:1/0 ERROR:1/0/0 OFF

- Si aparece un error en la pantalla mientras se está usando el equipo, anote el número del error (en el ejemplo mostrado aquí arriba el error es 1/0/0) y póngase en contacto con el servicio de asistencia técnica autorizado por Compex.

VII PROGRAMAS

Para él

Marca tus abdominales

Para recuperar o desarrollar las cualidades de los músculos abdominales, hay que realizar muchísimo trabajo intensivo. Si los ejercicios voluntarios de la región abdominal no se realizan correctamente pueden provocar el aplastamiento de la columna lumbar que, como consecuencia, puede ir acompañado por la aparición o el agravamiento de dolor en la región lumbar de la espalda. El programa "Marca tus abdominales" ofrece un modo de estimulación específico para dar firmeza a la región abdominal, mejorar tu tono muscular y darle una forma más armoniosa o, incluso, desarrollar un abdomen "duro como una piedra". Todo esto se puede lograr sin esfuerzo ni peligro alguno para la columna lumbar.

Duración: 6 semanas, 3 sesiones por semana. Una vez finalizado el programa puede seguir realizando 1 sesión semanal como mantenimiento.

Colocación de los electrodos:

1

Energía de estimulación: energía máxima tolerable.

Desarrolla tus bíceps

La estimulación específica impuesta por el programa "Desarrolla tus bíceps" aumenta el volumen de los músculos estimulados. Asimismo, para una sesión de duración similar, este programa ofrece una mayor ganancia de volumen que el entrenamiento voluntario. El entrenamiento adicional impuesto por este programa ofrece una solución para el desarrollo armonioso de los bíceps.

Duración: 6 semanas, 3 sesiones por semana. Una vez finalizado el programa puede seguir realizando 1 sesión semanal como mantenimiento.

Colocación de los electrodos:

Define tus pectorales

Para lograr unos músculos pectorales bien desarrollados hay que someterlos a un entrenamiento intensivo. En el entrenamiento voluntario, este tipo de trabajo implica la realización de ejercicios con pesas en un gimnasio. Pero este tipo de trabajo puede resultar traumático para articulaciones y tendones. El programa "Define tus pectorales" es la solución perfecta para trabajar estos músculos y lograr un desarrollo armonioso del volumen muscular.

Duración: 6 semanas, 3 sesiones por semana. Una vez finalizado el programa puede seguir realizando 1 sesión por semana como mantenimiento.

Posición de los electrodos:

Energía de estimulación: energía máxima tolerable.

Fortalece tus cuádriceps

Los cuádriceps se encuentran entre aquellos músculos que están sometidos a la máxima presión durante el movimiento locomotor como caminar, correr, saltar, desplazarse en el agua, etc. Un estilo de vida sedentario afecta la calidad de estos músculos. La estimulación específica impuesta por el programa "Fortalece tus cuádriceps" aumenta la fuerza siendo esta mayor que en el entrenamiento voluntario.

Duración: 6 semanas, 3 sesiones por semana. Una vez finalizado el programa puede seguir realizando 1 sesión semanal como mantenimiento.

Colocación de los electrodos:

Energía de estimulación: energía máxima tolerable.

Masaje regenerador

Este programa está indicado para reducir la desagradable tensión muscular y crear una sensación relajante de bienestar, en especial tras un día agotador. Induce a un estado de relajación óptima muy placentero.

Uso: se puede usar cada vez que se note una sensación ocasional de tensión dolorosa en algún músculo; se puede volver a utilizar, si fuera necesario, en casos de tensión muscular especialmente grave.

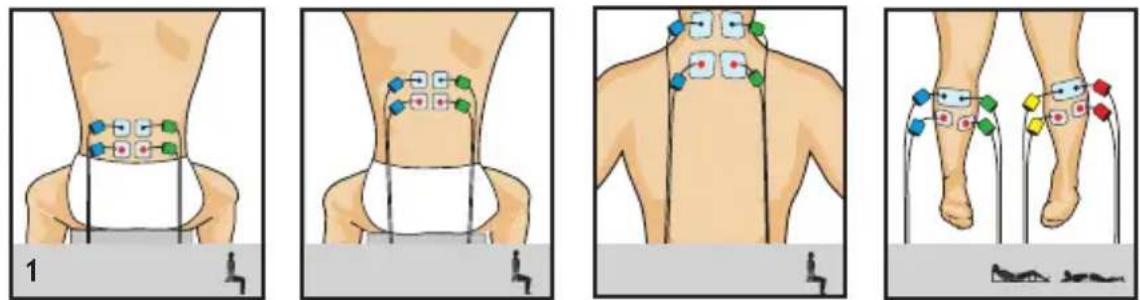

Posición de los electrodos:

Energía de estimulación: aumente la energía de estimulación gradualmente hasta que las contracciones musculares se aprecien visiblemente con claridad.

Para ella

Define tus abdominales

Para mantener o recuperar una imagen corporal satisfactoria, la estimulación de los músculos abdominales es muy importante. De hecho, el tono de las fibras musculares de las que están formados estos músculos normalmente permite a los músculos sujetar y sostener en su sitio los distintos órganos. Cuando el tono se pierde debido a la falta de actividad física adecuada, su función de sujeción no se aplica correctamente, lo cual implica consecuencias negativas para la figura. El programa “Define tus abdominales” somete a los músculos de la región abdominal a una estimulación adecuada y progresiva, permitiendo con ello la recuperación de una cintura más estilizada y un estómago más firme.

Duración: 6 semanas, 3 sesiones por semana. Una vez finalizado el programa puede seguir realizando 1 sesión semanal como mantenimiento.

Colocación de los electrodos:

Energía de estimulación: energía máxima tolerable.

Fortalece tus brazos

La región anatómica de los brazos, particularmente los tríceps, es una zona donde la grasa se acumula irremediablemente y la piel se pone flácida con facilidad. Esta flacidez se debe en parte a la insuficiencia muscular y a lo fina que es la piel en esta zona. El proceso de envejecimiento natural de la piel da lugar a una flacidez progresiva de los tejidos y un aspecto fofo que es más evidente en la parte posterior de los brazos. El programa "Fortalece tus brazos" ofrece una estimulación progresiva de los músculos de los brazos capaz de restablecer un buen tono muscular.

Duración: 6 semanas, 3 sesiones por semana. Una vez finalizado el programa puede seguir realizando 1 sesión semanal como mantenimiento.

Colocación de los electrodos:

Energía de estimulación: energía máxima tolerable.

Moldea tus glúteos

Los glúteos son una de las denominadas "zonas problemáticas" del cuerpo femenino. Esto se debe a la elasticidad de los tejidos y a la estructura específica de las células adiposas. Estos dos fenómenos favorecen la acumulación de grasas y agua, lo que provoca flacidez y un aspecto de piel de naranja. El programa "Moldea tus glúteos" consiste en hacer que los músculos glúteos trabajen y someterlos a la actividad específica requerida para mejorar su firmeza proporcionándoles un aspecto redondeado y esculpido.

Duración: 6 semanas, 3 sesiones por semana. Una vez finalizado el programa puede seguir realizando 1 sesión por semana como mantenimiento.

Colocación de los electrodos:

1.4 mm

Energía de estimulación: energía máxima tolerable.

Reafirma tus muslos

Un estilo de vida sedentario afecta a la calidad de los músculos de los muslos, de forma que se ponen cada vez más flojos y dejan de realizar su función de sujeción correctamente, lo que provoca un aspecto flácido y fofo. El programa "Reafirma tus muslos" tiene el objetivo de someter a estos músculos a niveles de actividad cada vez superiores, permitiendo con ello la recuperación o el mantenimiento de un tono muscular que puede mejorar el aspecto y la firmeza de los muslos.

Duración: 6 semanas, 3 sesiones por semana. Una vez finalizado el programa puede seguir realizando 1 sesión semanal como mantenimiento.

Colocación de los electrodos:

Energía de estimulación: energía máxima tolerable.

Piernas pesadas

Este programa está diseñado para eliminar la sensación de pesadez y cansancio de las piernas que se nota en determinadas circunstancias (estar de pie durante periodos prolongados de tiempo, temperatura ambiente excesivamente alta, desequilibrios hormonales relacionados con el ciclo menstrual, etc.). Produce rápidamente una sensación de ligereza y suavidad.

Uso: se puede usar cada vez que se aprecie una sensación ocasional de pesadez en las piernas.

Colocación de los electrodos:

Energía de estimulación: aumente la energía de estimulación gradualmente hasta que las contracciones musculares se aprecien visiblemente con claridad.

I INLEDNING.... 143
II FÖRSIKTIGHETSÅTGÄRDER 143

KONTRAINDIKATIONER....143

SÄKERHETSÅTGÄRDER 144

III PRESENTATION.... 148

GARANTI....149

UNDERHÅLL 149

FÖRVARINGS- OCH TRANSPORTFÖRHÅLLANDEN.... 149

ANVÄNDNINGSFÖRHÅLLANDEN....149

KASSERING 149

KRAVUPPFYLLNAD/STANDARDER 149

PATENT....150

TECKENFÖRKLARINGAR 150

TEKNISK INFORMATION 150

IV HUR FUNGERAR ELEKTROSTIMULERING?......152

V RIKTLINJER FÖR ANVÄNDNING....154

PLACERING AV ELEKTRODER....154

JUSTERA STIMULERINGSENERGIN....154

VI SÅ HÄR FUNGERAR DET 156

BESKRIVNING AV PRODUKTEN 156

SÄTTA IN BATTERIET....157

ANSLUTNINGAR....157

INLEDANDE INSTÄLLNINGAR 158

VÄLJA EN KATEGORI....159

VÄLJA ETT PROGRAM 159

JUSTERA STRÖMSTYRKAN 160

GRADVIS ENERGIÖKNING UNDER ETT PROGRAM 161

PROGRAMSLUT 161

BATTERINIVÅ OCH -LADDNING 162

PROBLEM OCH LÖSNINGAR 163

VII PROGRAM 164

FÖR HONOM 164

A 1 estimulador (1530000)

B 1 carregador (68302x)

C 1 conjunto de cabos de encaixe brancos para eléctrodos, com código de cor (azul, verde, amarelo e vermelho) (601136)

D 1 saco de eléctrodos pequenos (5x5 cm) (42215)

E 1 saco de électrodos grandes (5x10 cm) (42216)

Características técnicas

Carga eléctrica máxima por impulso: 80 microcoulombs (2 × 40 μC, compensado).

Deve ser ligado um eléctrodo diferente a cada pólo.
