MANUAL DE USUARIO UF2415B Whale

INSTRUCCIONES DE USO E INSTALACIÓN

Gracias por comprar este producto Whale®. Durante más de 70 años, Whale ha liderado el diseño y la fabricación de sistemas de gestión de agua dulce, sentina y desechos, que incluyen: plomería, grifos, duchas y bombas para aplicaciones de bajo voltaje. La compañía y sus productos han desarrollado una reputación de calidad, fi abilidad e innovación respaldada por un excelente servicio de atención al cliente.

Para obtener información sobre nuestra gama de productos completa, visite: www.whalepumps.com

CONTENIDO

1.	Especifi caciones	Fig. 1A	Componentes del producto vista 1
2.	Principios de operación	Fig. 1B	Componentes del producto vista 2
3.	Información para el montador & para el usuario	Fig. 2	Instalación típica en sistema marino
4.	Utilización	Fig. 3	Dimensiones totales
5.	Advertencias	Fig. 4	Kit de seguridad
6.	Lista de piezas	Fig. 5A	Acoplamiento de entrada
7.	Instrucciones de instalación	Fig. 5B	Acoplamiento de salida
8.	Mantenimiento	Fig. 5C	Acoplamiento de plomería del sistema de agua dulce
9.	Solución de problemas	Fig. 6	Diagrama de cableado
10.	Acondicionamiento	Fig. 7	Ubicación de válvulas para la revisión anual
11.	Datos del servicio de asistencia
12.	Declaración de conformidad de la UE
13.	Garantía

1. ESPECIFICACIONES

Modelo Kit de agua dulce de alta capacidad
Códigos del producto UF2415B UF2425B UF3615B UF3625B
Tamaño del tanque acumulador 2 l (0,53 galones EE. UU.)
Caudal abierto (por minuto) 24 l (6,3 galones EE. UU.) 32 l (8-4 galones EE. UU.)
Voltaje	12 V d.c.	24 V d.c.	12 V d.c.	24 V d.c.
Valor nominal recomendado del fusible automotriz	10 A	5 A	12 A	8 A
Presión de desconexión	Bomba 1: 3,0 bar (45 psi); Bomba 2: 2,0 bar (30 psi)
Presión de conexión	Bomba 1: 2,0 bar (30 psi); Bomba 2: 1,4 bar (20 psi)
Peso	8,7 kg (19 lbs)		9,8 kg (22 lbs)
Presión de precarga de fábrica	2,2 bar (32 psi)
Tamaño de entrada y salida	Racor estriado 34 " (19 mm)
Materiales en contacto con líquido	Polipropileno con fibra de vidrio, Santoprene®, Nitrile®, butilo, acero inoxidable, latón
Salidas máximas	hasta 6		hasta 8
Elevación máxima	3 m (10 pies)

2. PRINCIPIOS DE OPERACIÓN

El kit de agua dulce de alta capacidad de Whale ha sido diseñado para proporcionar agua dulce en barcos de recreo con un máximo de 8 salidas de agua a bordo. El sistema consta de dos bombas de presión automáticas, controladas de forma independiente por dos interruptores de presión externa. Una bomba principal proporciona un flujo fluido y constante al activarse. Cuando se necesite un caudal mayor, la bomba secundaria se activará automáticamente para proporcionar capacidad adicional y se apagará cuando ya no se necesite. El tanque acumulador presurizado de 2 litros asegura una transición fluida entre la activación de bomba individual y doble, además de ayudar a evitar golpes de ariete.

Lea la siguiente información con atención antes de la instalación.

ADVERTENCIA: tenga en cuenta que una instalación incorrecta puede invalidar la garantía

3. INFORMACIÓN PARA EL MONTADOR & PARA EL USUARIO

Información para el montador:

Verifique que el producto sea adecuado para el uso previsto, siga estas instrucciones de instalación y asegúrese de que todo el personal implicado lea las instrucciones indicadas a continuación. Asegúrese también de que estas instrucciones de operación se entreguen al usuario final. El fabricante no se hace responsable de las reclamaciones derivadas de una instalación incorrecta, una modifi cación no autorizada o un uso indebido del producto.

Información para el usuario:

Lea atentamente las siguientes instrucciones.

4. USO PREVISTO

Este kit ha sido diseñado para instalarse en barcos de recreo, solo para uso de agua dulce y solo con suministro eléctrico de 12 V d.c. o 24 V d.c.

5. ADVERTENCIAS

• El Kit de agua dulce de alta capacidad ha sido diseñado para proporcionar agua dulce en barcos de recreo y embarcaciones individuales. Su garantía puede quedar invalidada si el producto se utiliza en otras aplicaciones o fuera del ámbito de las normas indicadas en el embalaje y la documentación del producto. Si se utiliza para una aplicación diferente, será responsabilidad del usuario asegurar que la unidad sea adecuada para el uso planteado y que los materiales sean totalmente compatibles con los líquidos que se vayan a utilizar.

• En todas las aplicaciones es importante adoptar un sistema de práctica de trabajo seguro en la instalación, el uso y el mantenimiento. Asegúrese de que el suministro eléctrico esté apagado y que el sistema de agua esté drenado antes de la instalación.

• ADVERTENCIA: Peligro de incendio. El cableado debe cumplir con las normas eléctricas aplicables e incluir un fusible o disyuntor de valor nominal adecuado. El cableado incorrecto puede provocar un incendio con riesgo de lesiones o muerte. Desconecte la alimentación mientras realiza las conexiones.

• La información de cableado sugerida es solo a modo de guía. Para obtener la información completa, consulte las correspondientes normas ISO y los reglamentos para aplicaciones marinas.
• No atornillar directamente en el casco, DEBE montarse sobre un mamparo o tablero adicional.
• Hay montado un filtro Whale® en la entrada de cada bomba para evitar que la suciedad/los residuos entren en la bomba. Estos filtros no deben retirarse.

Póngase en contacto con el servicio de asistencia de Whale llamando al: [phone] o escribiendo a [e-mail] para obtener asesoramiento específico sobre su instalación.

1. PIEZAS

CANT.: 1 Bastidor premontado

CANT.: 2 Bomba de presión de agua dulce

CANT.: 2 Filtro Whale®

CANT.: 1 Tanque acumulador 2 l

CANT.: 2 Interruptor de presión externa

CANT.: 1 Plomería premontada

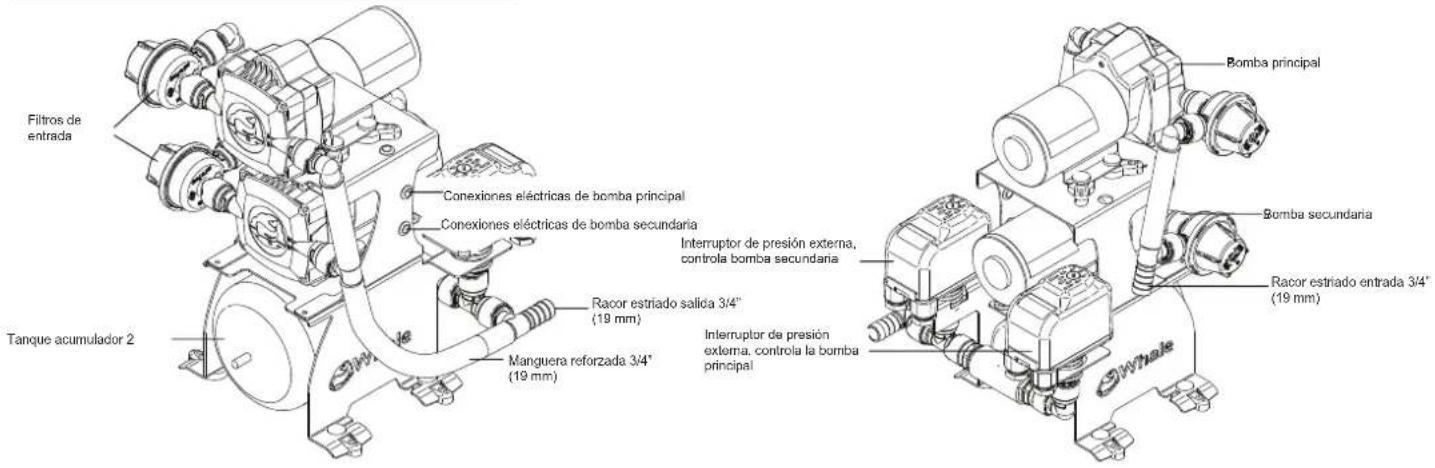

Filtros de entrada Conexiones eléctricas de bomba principal Conexiones eléctricas de bomba secundaria Interruptor de presión externa, controla bomba secundaria Racor estriado salida 3/4" (19 mm) Manguera reforzada 3/4" (19 mm) Interruptor de presión externa, controla la bomba principal Tanque acumulador 2 Bomba principal Bomba secundaria Racor estriado entrada 3/4" (19 mm)

Figura 1a – Componentes del producto vista 1
Figura 1b – Componentes del producto vista 2

7. INSTRUCCIONES DE INSTALACIÓN

El kit de agua dulce de alta capacidad ha sido diseñado para el uso de agua dulce en barcos de recreo, la instalación típica se muestra en la Figura 2.


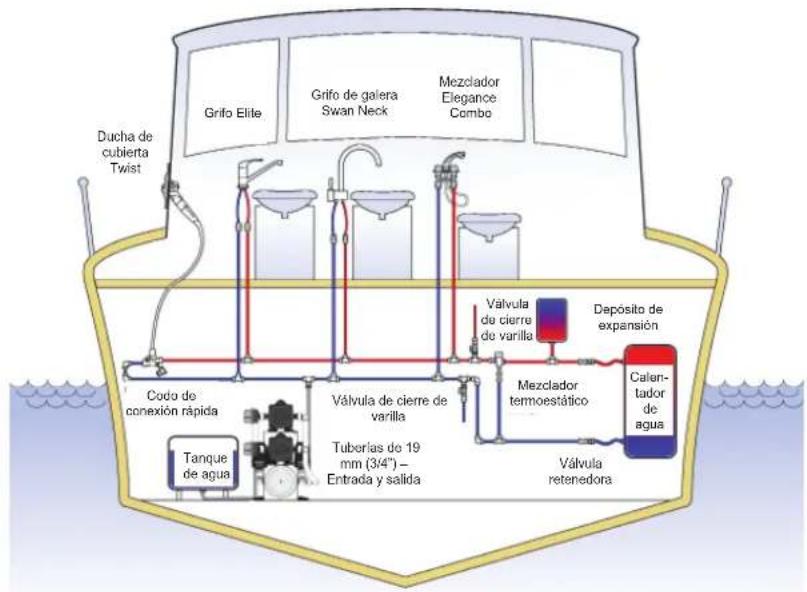

Figura 2 Instalación típica en sistema marino (ilustración solo a modo de guía)

Las dimensiones totales del kit de agua dulce de alta capacidad se muestran en la Figura 3. El kit de agua dulce de alta capacidad utiliza conexiones con racores estriados de 34 " (19 mm) en la entrada y la salida (Figuras 5a, 5b y 5c). La salida debe estar conectada al sistema de agua dulce en una ubicación central.

Instrucciones de montaje

Paso 1 Ubicar en una posición seca con la ventilación adecuada y a no más de 3 m (9 pies) por encima del tanque de agua. En el uso normal, asegúrese de que el kit no pueda sumergirse en agua.
Paso 2 Asegúrese de que el kit se monte sin obstáculos y que sea accesible para el mantenimiento.
Paso 3 Utilice tornillos y arandelas de acero inoxidable para fijar el kit en una superficie sólida. Se pueden utilizar cuatro tornillos y arandelas a través del centro de los pies (véase la Fig. 4a) u 8 tornillos y arandelas como se muestra en la Fig. 4b.
NO atornillar directamente en el casco, DEBE montarse sobre un mamparo o tablero adicional.

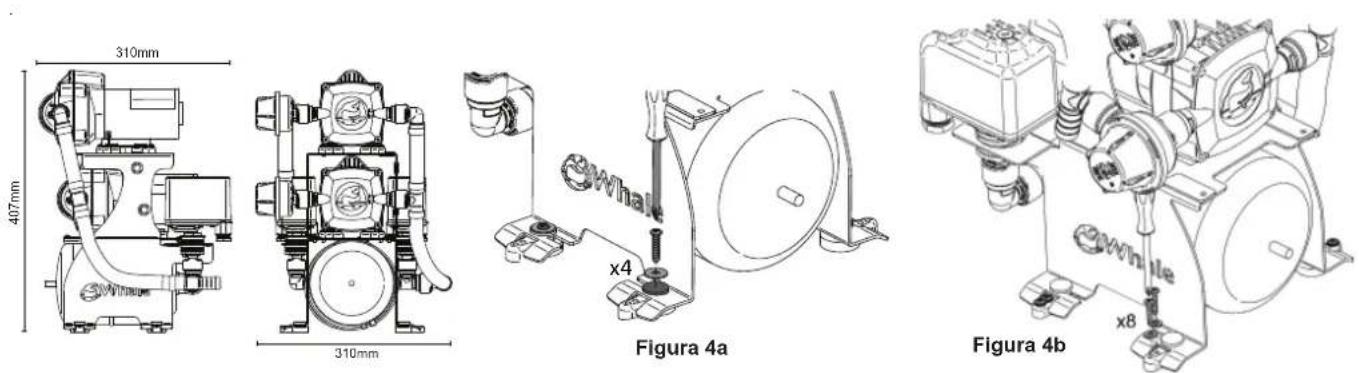

Figura 3 Dimensiones totales
Figura 4a y 4b Kit de seguridad

Plomería

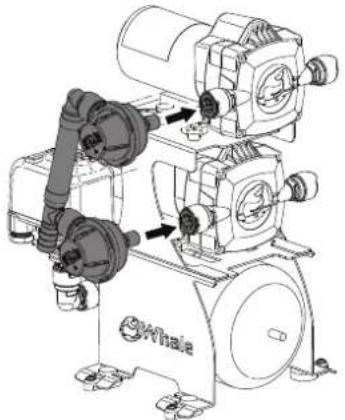

Coloque las tuberías de entrada en el lado de entrada de las bombas (Figura 5a). Asegure el doble clic en los dos accesorios de conexión rápida. Coloque las tuberías de salida en el lado de salida de las bombas (Figura 5b). Asegure el doble clic en los tres accesorios de conexión rápida.

Fije las tuberias en los racores estriados de entrada y salida de 34 " (19 mm) con las abrazaderas de manguera adecuadas. La entrada y la salida se muestran en la Figura 5c. No apretar en exceso.

Salida Entrada

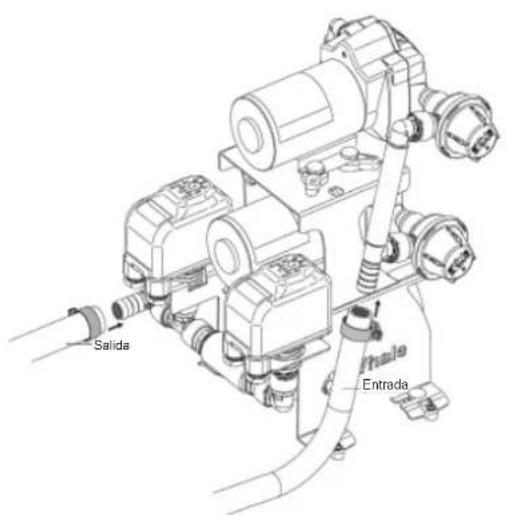

Figura 5c Acoplamiento de plomería del sistema de agua dulce

Cableado eléctrico

La unidad debe ser instalada por un electricista cualifi cado conforme a las normas de electricidad aplicables.

ADVERTENCIA: peligro de incendio. El cableado debe cumplir con las normas eléctricas aplicables e incluir un fusible o disyuntor de valor nominal adecuado. El cableado incorrecto puede provocar un incendio con riesgo de lesiones o muerte.

Desconecte la alimentación antes de realizar las conexiones.

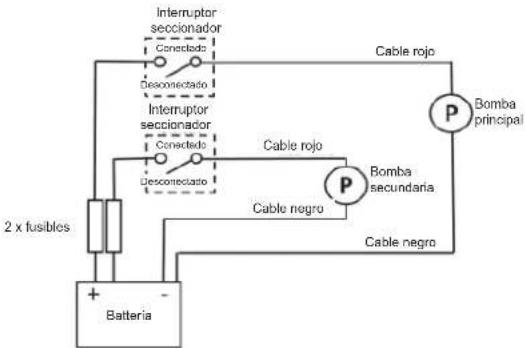

La información de cableado que se muestra en la Figura 6 se ofrece solo a modo de guía. Para obtener una información completa, consulte las correspondientes normas ISO para aplicaciones marinas y calibre de cable, conectores y protección por fusible.

Interruptor seccionador Conectado Disconectado Interruptor seccionador Conectado Disconectado 2 x fusibles Batteria Cable rojo P Bomba principal Cable rojo P Bomba secundaria Cable negro Cable negro Cable negro

Figura
6
Diagrama
de
cableado

Instrucciones de uso

1) Asegúrese de que la instalación del kit se compruebe exhaustivamente antes del uso.
2) Una vez que esté instalado el sistema de agua dulce, asegúrese de que el tanque de agua esté lleno y abra todas las salidas.
3) Conecte la alimentación del kit y déjelo funcionar para eliminar el aire del sistema.
4) Una vez que el aire se haya eliminado del sistema de agua dulce, cierre todas las salidas.
La bomba secundaria debe apagarse primero (a 2,0 bar), seguida de la bomba principal (3,0 bar).
5) Compruebe el cebado de las dos bombas (los dos fi Itros deben estar llenos de agua).
6) Compruebe el arranque y la parada de las dos bombas. Estas operaciones deberían ser automáticas al abrir y cerrar las salidas.
7) La bomba secundaria solo se activará con diversas salidas abiertas.
8) Compruebe que no haya fugas ni conexiones sueltas.

8. MANTENIMIENTO

El kit de agua dulce de alta capacidad ha sido diseñado para que solo necesite un mantenimiento mínimo.

ADVERTENCIA: asegúrese de que el kit esté desconectado de la alimentación eléctrica y que el sistema esté totalmente drenado antes de realizar el mantenimiento.

Para lograr un rendimiento óptimo, asegúrese de que las bombas estén limpias de residuos. Las mallas de filtro deben retirarse y limpiarse regularmente.

Revisiones anuales

- Las tuberías y los sistemas eléctricos del barco deben revisarse al menos una vez al año para detectar fugas y obstrucciones.

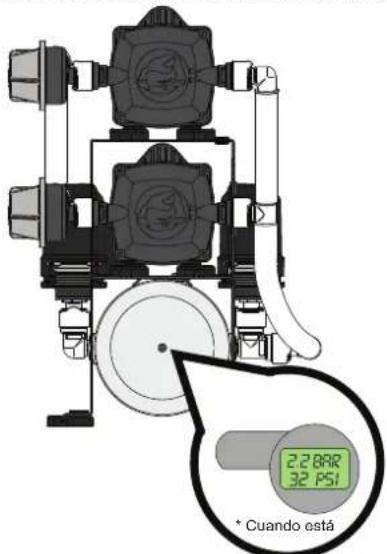

- Compruebe la presión del tanque acumulador una vez al año, como se muestra en la Figura 7. Utilice la bomba manual o de pedal para aumentar la presión en caso necesario.

2.28AR 32 PSI * Cuando está

Figura 7 Ubicación de válvulas para la revisión anual

1. SOLUCIÓN DE PROBLEMAS

Problema Posible Causa Posible solución
La bomba principal y/o secundaria no funciona	No hay alimentación para bombear Comprobar el suministro eléctrico. Comprobar cables y limpiar conexiones.
	Ha saltado el fusible Sustituir el fusible.
	La bomba es defectuosa Sustituir la bomba.
	El interruptor de presión es defectuoso	Comprobar el funcionamiento y sustituir en caso de que sea defectuoso (AK1314 para interruptor de baja presión y AK1315 para interruptor de alta presión).
La bomba o bombas funcionan pero no hay agua	Non arriva acqua alla pompa / intasamento nelle tubazioni	Comprobar que el tanque de agua no esté vacío. Comprobar que los fi ltros no estén bloqueados. Comprobar que todas las conexiones del tanque a la entrada del kit son seguras, las fugas de aire impiden el cebado.
	Valvola di sfi ato della pressione troppo bassa	Comprobar que el nivel de suministro de agua y los ajustes de descarga de presión sean adecuados para el sistema.
	Perdita d'acqua sul lato d'uscita della pompa	Comprobar que las tuberías/accesorios no tengan fugas y reparar. Comprobar que los tapones de drenaje del sistema estén cerrados.
La bomba o bombas funcionan pero no se apagan	Perdita d'acqua sul lato d'uscita della pompa	Comprobar que las tuberías/accesorios no tengan fugas y reparar. Comprobar que los tapones de drenaje del sistema estén cerrados.
	L'acqua che arriva alla pompa è insuffi ciente Comprobar los niveles de suministro de agua.
Problema Posible Causa Posible Solución
La bomba realiza ciclos de encendido y apagado periódicamente con todos los grifos apagados	Fugas de agua en el lado de salida de la bomba	Comprobar que las tuberías/accesorios no tengan fugas y reparar. Comprobar que los tapones de drenaje del sistema estén cerrados. Válvula de descarga de presión del sistema demasiado baja.
Funcionamiento ruidoso	Las bombas expulsan aire Véase «El agua no llega a la bomba» (arriba).
	Ruido creado por vibración	Comprobar que el kit esté fi jado a una superfi cie sólida Comprobar que el bastidor no esté en contacto con superfi cies duras. Ubicado lejos de superfi cies que interfi eran. Comprobar que las tuberías estén bien sujetadas.
Flujo bajo	Suministro eléctrico a las bombas	Comprobar que el suministro eléctrico a las bombas utilice el calibre correcto de cable de acuerdo con las normas pertinentes para producir una tensión total en las bombas.Comprobar que la batería no esté descargada.
	Tuberías/conexiones rotas debido al exceso de apriete de las abrazaderas de manguera	Sustituir las conexiones dañadas Asegurar que no haya vueltas ni curvas cerradas en las tuberías.
	Bombas demasiado lejos del tanque de agua	La mejor ubicación para la bomba es al lado del tanque de agua.
	Fugas de agua en el lado de salida de las bombas	Comprobar que las tuberías/accesorios no tengan fugas y reparar. Comprobar que los tapones de drenaje del sistema estén cerrados.
	Filtro de bomba obstruido	Retirar la tapa transparente, lavar y volver a colocar en el cuerpo de fi Itro principal (mantener la malla del fi Itro en la tapa).
	Una bomba no funciona	Comprobar el suministro eléctrico y la conexión eléctrica a la bomba.Comprobar que el interruptor de presión funcione. Sustituir la bomba (AK2415: 12 l, 12 V d.c.; AK2425: 12 l, 24 V d.c.; AK3615: 18 l, 12 V d.c.; AK3625: 18 l, 24 V d.c.) o interruptor de presión (AK1314 para interruptor de baja presión y AK1315 para interruptor de alta presión).
El fl ujo no es fl uido Presión del tanque acumulador baja		Comprobar la presión del tanque utilizando la válvula y un manómetro. En caso necesario, infl ar a 2,2 bar.

Dejar que el agua se congele en el sistema puede causar daños graves en las tuberías y en la bomba. Fallos de este tipo invalidarán la garantía. La mejor manera de evitar estos daños es drenar completamente el sistema de agua.

• Drene el tanque utilizando las bombas o la válvula de drenaje.
• Abra todos los grifos (incluida la válvula de drenaje) y permita que las bombas purguen todo el agua del sistema.
• Recuerde que debe dejar abiertos todos los grifos, incluidas las duchas (a excepción de la ducha de cubierta Twist® de Whale, que debe permanecer cerrada) para evitar cualquier daño.

11. DATOS DEL SERVICIO DE ASISTENCIA

Para obtener asesoramiento sobre la instalación o el servicio, póngase en contacto con el servicio de atención al cliente de Whale:

Tel.: [phone] Correo electrónico: [e-mail] www.whalepumps.com

12. DECLARACIÓN DE CONFORMIDAD DE LA UE

Declaramos, bajo nuestra responsabilidad, que el equipo incluido cumple las disposiciones de las siguientes directivas europeas.

Directiva sobre compatibilidad electromagnética 2014/30/UE relativa a la aproximación de las legislaciones de los Estados Miembros sobre compatibilidad electromagnética.

Base sobre la que se declara la conformidad: el equipo anterior cumple con los requisitos de protección de la Directiva CEM.

Normas aplicadas

2013/53/EU Directiva de embarcaciones de recreo

ISO 10133:2012 Instalación de corriente continua (DC) de muy baja tensión

EN55014-1:2006 Emisiones CEM

EN55014-2:1997+A2:2008 Inmunidad CEM

EN28846:1993 Protección contra ignición

ABYC-H23 Instalación de agua potable

Richard Bovill

Director de ingeniería

13. GARANTÍA

Este producto Whale® está cubierto por una garantía de 2 años. Consulte el documento adjunto para obtener detalles de nuestra declaración de garantía limitada.
