Intitulé	Description
Type de produit	Pompe submersible
Débit maximal	2400 litres par heure
Hauteur de refoulement	15 mètres
Alimentation	230 V / 50 Hz
Puissance	400 W
Poids	5 kg
Dimensions	30 x 20 x 25 cm
Matériau de construction	Plastique résistant à la corrosion
Utilisation recommandée	Évacuation des eaux claires, drainage de caves, piscines, etc.
Maintenance	Vérifier régulièrement le filtre et nettoyer si nécessaire.
Sécurité	Ne pas immerger la prise électrique. Utiliser avec un disjoncteur différentiel.
Garantie	2 ans

FOIRE AUX QUESTIONS - UF2415B Whale

Comment installer la pompe Whale UF2415B ?

Pour installer la pompe Whale UF2415B, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de bien fixer la pompe sur une surface plane et de connecter les tuyaux en respectant les indications de diamètre.

Quelle est la capacité maximale de la pompe Whale UF2415B ?

La pompe Whale UF2415B a une capacité maximale de 15 litres par minute.

La pompe fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal lors du fonctionnement de la pompe. Si le bruit est excessif ou inhabituel, vérifiez les connexions et assurez-vous qu'il n'y a pas de débris obstruant la pompe.

La pompe ne démarre pas, que devrais-je vérifier ?

Si la pompe ne démarre pas, vérifiez d'abord que l'alimentation électrique est correctement branchée. Assurez-vous également que le fusible n'est pas grillé et que le niveau d'eau est suffisant.

Comment entretenir la pompe Whale UF2415B ?

Pour entretenir la pompe, nettoyez régulièrement les filtres et vérifiez les joints pour détecter tout signe d'usure. Un nettoyage régulier aidera à prolonger la durée de vie de la pompe.

La pompe fuit, que faire ?

Si la pompe fuit, vérifiez les joints et les connexions pour vous assurer qu'ils sont bien serrés. Si le problème persiste, il peut être nécessaire de remplacer les joints usés.

Puis-je utiliser la pompe Whale UF2415B pour des liquides autres que l'eau ?

La pompe Whale UF2415B est conçue pour être utilisée avec de l'eau. L'utilisation de liquides corrosifs ou non compatibles peut endommager la pompe.

Quelle est la température de fonctionnement recommandée pour la pompe ?

La température de fonctionnement recommandée pour la pompe Whale UF2415B est de 0 à 40 °C.

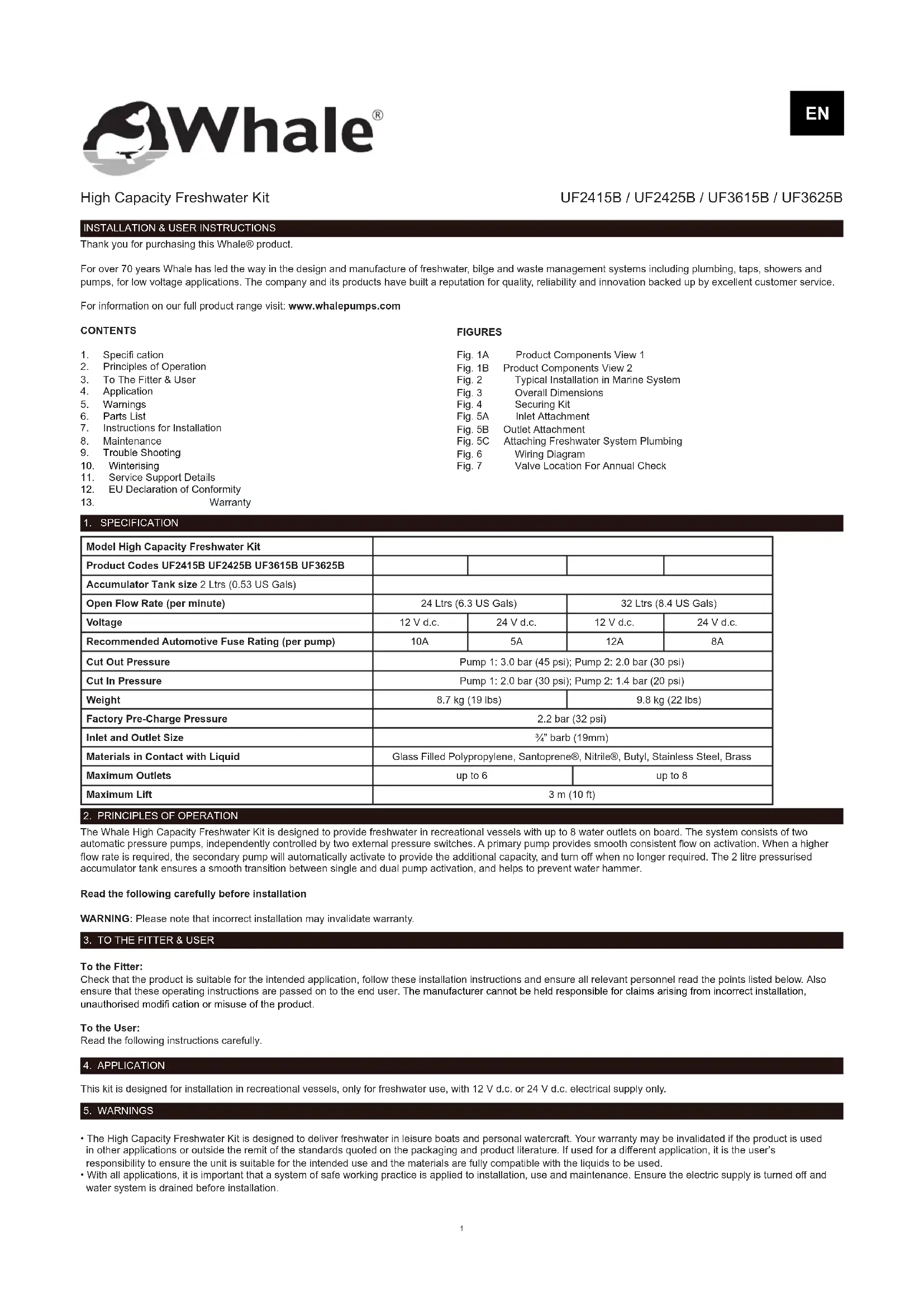

MODE D'EMPLOI UF2415B Whale

Nous vous remercions de votre achat de ce produit Whale®. Depuis plus de 70 ans, Whale a montré la voie dans la conception et la fabrication de systèmes de gestion de l’eau douce, de l’eau de cale et des eaux usées, notamment : plomberie, robinets, douches et pompes pour les applications basse tension. La société et ses produits se sont forgé une solide réputation en termes de qualité, de fi abilité et d’innovation soutenue par un excellent service client. Pour plus d’information sur notre gamme de produits complète, visitez : www.whalepumps.com SOMMAIRE

2. Principes de fonctionnement

3. Pour l’installateur & Pour l’utilisateur

11. Détails de l’assistance

12. Déclaration de conformité UE

Modèle Kit d’eau douce grande capacité Codes produits UF2415B UF2425B UF3615B UF3625B Dimensions du réservoir accumulateur 2 l (0,53 gal US) Débit ouvert (par minute) 24 l (6,3 gal US) 32 l (8,4 gal US) Tension 12 V d.c. 24 V d.c. 12 V d.c. 24 V d.c. Calibre des fusibles automobiles recommandé (par pompe) 10 A 5 A 12 A 8 A Pression de départ Pompe 1 : 3,0 bar (45 psi) ; Pompe 2 : 2,0 bar (30 psi) Pression d’arrivée Pompe 1 : 2,0 bar (30 psi) ; Pompe 2 : 1,4 bar (20 psi) Poids 8,7 kg (19 lbs) 9,8 kg (22 lbs) Pression de précharge d’usine 2,2 bar (32 psi) Dimensions d’entrée et de sortie Cannelure ¾” (19mm) Matière en contact avec le liquide Polypropylène chargé de fi bres de verre, Santoprene®, Nitrile®, butyle, acier inoxydable, cuivre Sorties maximales jusqu’à 6 jusqu’à 8 Levage maximale 3 m (10 ft) Le kit d’eau douce grande capacité Whale a été conçu pour fournir de l’eau douce sur des bateaux de plaisance avec jusqu’à 8 sorties d’eau à bord. Le système consiste en deux pompes à pression automatiques contrôlées de façon indépendante par deux commutateurs de pression externes. Une pompe primaire fournit un débit fl uide et continu une fois activée. Lorsqu’un débit plus important est nécessaire, la pompe secondaire s’active automatiquement afi n de fournir la capacité supplémentaire et s’éteint une fois devenue inutile. Le réservoir accumulateur pressurisé de 2 litres assure une transition fl uide entre entre l’activation simple et double des pompes et permet de prévenir les coups de bélier. Lire attentivement les indications suivantes avant l’installation

AVERTISSEMENT : Veuillez noter qu’une installation incorrecte est susceptible d’invalider la garantie.

Pour l’installateur : Vérifi er que le produit est adapté à l’application prévue, respecter les présentes instructions d’installation et s’assurer que l’ensemble du personnel concerné a lu les points énumérés ci-dessous. S’assurer également que les présentes instructions de service sont transmises à l’utilisateur fi nal. Le fabricant ne peut être tenu pour responsable des revendications découlant d’une installation incorrecte, d’une modifi cation non autorisée ou d’un mauvais usage du produit. Pour l’utilisateur : Lire attentivement les instructions suivantes. Ce kit a été conçu pour être installé sur des bateaux de plaisance, pour l’utilisation d’eau douce uniquement et avec une alimentation électrique 12 V CC ou 24 V CC uniquement.

• Le kit d’eau douce grande capacité a été conçu pour fournir de l’eau douce sur les bateaux de plaisance et les embarcations privées. Votre garantie peut être invalidée si le produit est utilisé pour d’autres applications ou en dehors des normes mentionnées sur l’emballage et dans la documentation du produit. En cas d’utilisation pour d’autres applications, il relève de la responsabilité de l’utilisateur de s’assurer que le système convient à l’utilisation souhaitée et que les matériaux sont pleinement compatibles avec les liquides à utiliser. Kit d’eau douce grande capacité UF2415B / UF2425B / UF3615B / UF3625B

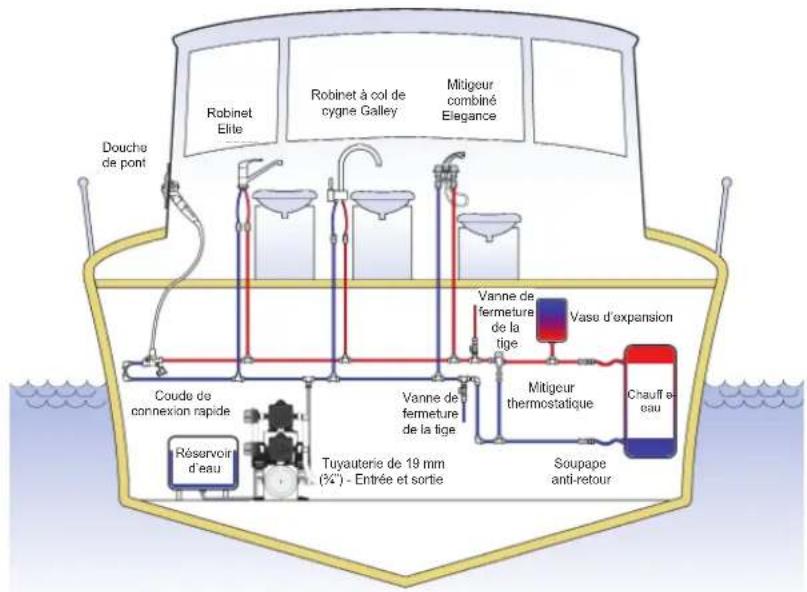

CHIFFRES Fig. 1A Composants du produit Vue 1 Fig. 1B Composants du produit Vue 2 Fig. 2 Installation typique dans un système maritime Fig. 3 Dimensions générales (insérer ici) Fig. 4 Kit de fi xation Fig. 5A Fixation de l’arrivée d’eau Fig. 5B Fixation de la sortie d’eau Fig. 5C Fixation de la plomberie d’eau douce Fig. 6 Diagramme de câblage Fig. 7 Emplacement de la vanne pour le contrôle annuel

• Quelle que soit l’application, il est important qu’un système de règles de travail sécurisé soit appliqué à l’installation, à l’utilisation et à la maintenance. S’assurer que l’alimentation électrique est éteinte et que le système d’eau a été vidé avant l’installation.

• AVERTISSEMENT : Risque d’incendie. Le câblage doit se conformer aux normes électriques en vigueur et inclure un fusible ou un disjoncteur approprié. Un câblage incorrect peut provoquer un incendie pouvant entraîner des blessures ou même la mort. Couper l’alimentation de courant pendant la réalisation des branchements.

• Les conseils de câblage prodigués le sont uniquement à titre indicatif. Pour des informations complètes, veuillez vous référer aux normes ISO et réglementations pertinentes pour les applications maritimes.

• Ne pas fi xer directement à la coque - DOIT être monté sur une cloison ou une planche supplémentaire.

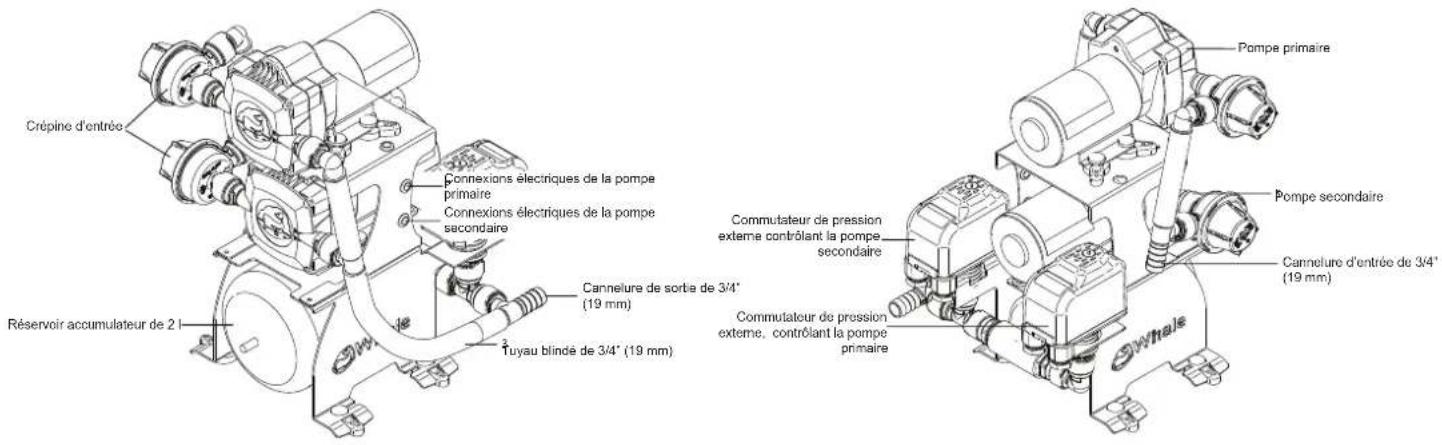

• Une crépine Whale® est montée à l’entrée de chaque pompe afi n d’empêcher la saleté / des débris de pénétrer dans la pompe. Ils ne doivent pas être retirés. Contactez l’Assistance Whale par téléphone au [phone] ou par e-mail [e-mail] pour des conseils spécifi ques sur votre installation. QTÉ : 1 Cadre préassemblé QTÉ : 2 Pompe à pression d’eau douce QTÉ : 2 Crépine Whale® QTÉ : 1 Réservoir accumulateur de 2 l QTÉ : 2 Commutateur de pression externe QTÉ : 1 Plomberie préassemblée Figure 1a Composants du produit Vue 1 Figure 1b Composants du produit Vue 2 Le kit d’eau douce grande capacité a été conçu pour pouvoir utiliser de l’eau douce sur des bateaux de plaisance. Son installation type est décrite en Figure 2. Figure 2 Installation type dans un système maritime (illustration uniquement à titre indicatif) Le kit d’eau douce grande capacité utilise des connexions à cannelures de ¾” (19 mm) sur l’entrée et la sortie (Figure 5a, 5b and 5c). La sortie doit être connectée dans le système d’eau douce à un emplacement central. Les dimensions générales du kit d’eau douce grande capacité sont indiquées en Figure 3. Instructions de montage Étape 1 Placer le kit à un endroit sec suffi samment aéré et situé à moins de 3 m (9 ft) au-dessus du réservoir d’eau. S’assurer que le kit ne peut pas être submergé d’eau en cours de fonctionnement normal. Étape 2 S’assurer que le kit est monté sans encombre et est accessible pour la maintenance. Étape 3 Utiliser des vis en acier inoxydable et des joints pour fi xer le kit sur une surface solide. Quatre vis et joints peuvent être utilisés au centre des pieds (voir Fig. 4a) ou 8 vis et joints tel qu’indiqué en Fig. 4b. NE PAS fi xer directement à la coque - DOIT être monté sur une cloison ou une planche supplémentaire.

Primary pump Secondary pump 3/4” (19mm) barb inlet External pressure switch, controlling secondary pump External pressure switch, controlling primary pump Crépine d’entrée Commutateur de pression externe contrôlant la pompe secondaire Réservoir accumulateur de 2 l Tuyau blindé de 3/4” (19 mm) Cannelure d’entrée de 3/4” (19 mm) Pompe secondaire Pompe primaire Cannelure de sortie de 3/4” (19 mm) Connexions électriques de la pompe secondaire Connexions électriques de la pompe primaire Douche de pont Robinet à col de cygne Galley Réservoir d’eau Vanne de fermeture de la tige Tuyauterie de 19 mm (¾”) - Entrée et sortie Chauff e- eau Coude de connexion rapide Mitigeur combiné Elegance Soupape anti-retour Vase d’expansion Mitigeur thermostatique Robinet Elite Commutateur de pression externe, contrôlant la pompe primaire

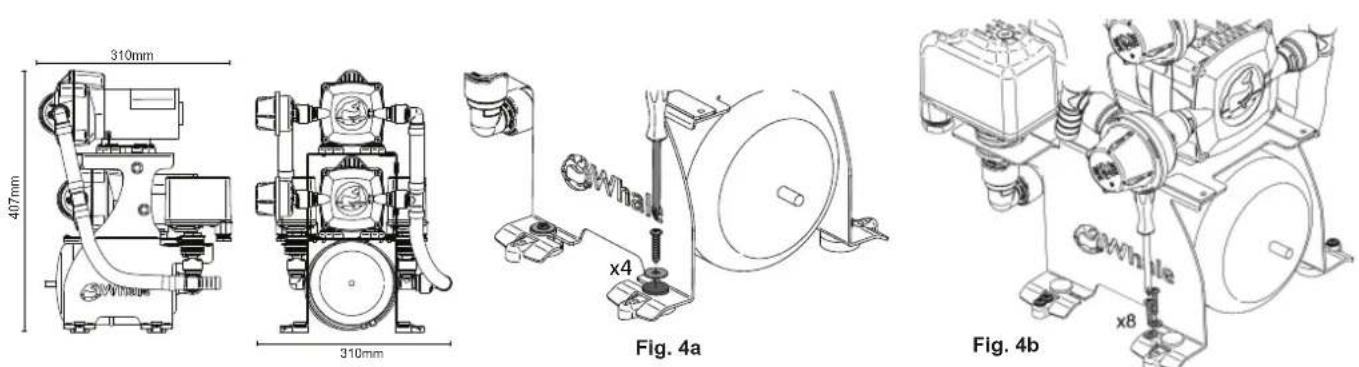

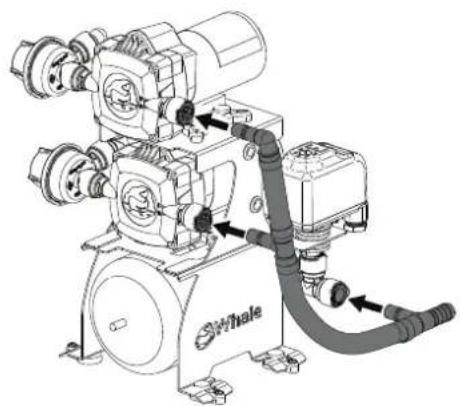

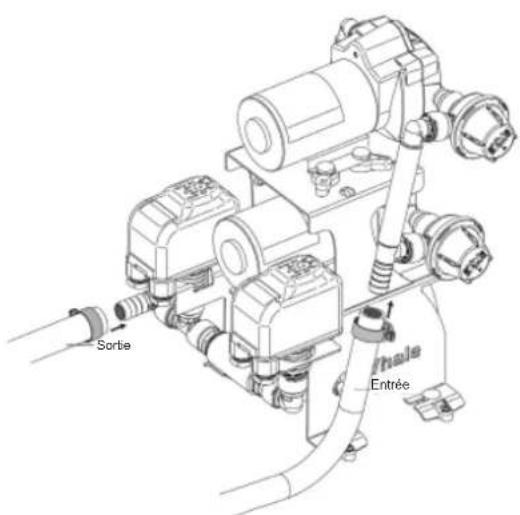

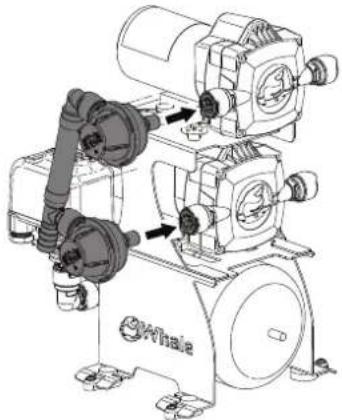

Vanne de fermeture de la tigeFigure 3 Dimensions générales Figure 4a et 4b Kit de fi xation Plomberie Fixer la tuyauterie d’entrée côté entrée des pompes (Figure 5a). S’assurer du double clic dans les 2 raccords de connexion rapide. Fixer la tuyauterie de sortie côté sortie des pompes (Figure 5b). S’assurer du double clic dans les 3 raccords de connexion rapide. Figure 5a Fixation de l’entrée Figure 5b Fixation de la sortie Fixer la tuyauterie à la cannelure de ¾” (19 mm) côté entrée et sortie en utilisant les colliers de serrage appropriés. L’entrée et la sortie sont présentées en Figure 5c. Ne pas trop serrer. Figure 5c Fixation de la plomberie d’eau douce Câblage électrique Le système doit être installé par un électricien qualifi é conformément aux normes électriques en vigueur. AVERTISSEMENT : Risque d’incendie. Le câblage doit se conformer aux normes électriques en vigueur et inclure un fusible ou un disjoncteur approprié. Un câblage incorrect peut provoquer un incendie pouvant entraîner des blessures ou même la mort. Couper l’alimentation de courant avant la réalisation des branchements. Les conseils de câblage donnés en Figure 6 le sont uniquement à titre indicatif. Pour des informations complètes, veuillez vous référer aux règlementations ISO pertinentes relatives aux applications maritimes et aux calibres de câblage, aux connecteurs et à la protection des fusibles.

Fig. 4a Fig. 4b Entrée Sortie

1) S’assurer de tester soigneusement l’installation du kit avant toute utilisation.

2) Une fois installé dans le système d’eau douce, s’assurer que le réservoir d‘eau est rempli et ouvrir toutes les sorties.

3) Connecter l’alimentation électrique au kit et mettre ce dernier en marche pour retirer l’air du système.

4) Une fois l’air retiré du système d’eau douce, fermer toutes les sorties. La pompe secondaire doit s’arrêter en premier (à 2,0 bar), suivie par la pompe primaire (3,0 bar).

5) Vérifi er l’amorce de chaque pompe (les deux crépines doivent être remplies d’eau).

6) Contrôler le démarrage et l’arrêt de chaque pompe. Cela doit se faire automatiquement en ouvrant et en refermant les sorties.

7) La pompe secondaire s’active uniquement lorsque plusieurs sorties sont ouvertes.

8) Rechercher toute fuite ou défaut de connexion.

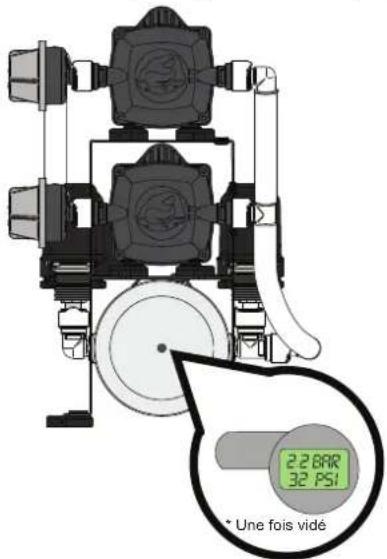

Le kit d’eau douce grande capacité a été conçu pour ne nécessiter qu’un minimum de maintenance. AVERTISSEMENT : S’assurer que le kit est déconnecté de l’alimentation électrique et que le système a été entièrement vidé avant la maintenance. Pour des performances optimales, s’assurer que les pompes sont exemptes de débris. Le fi ltre doit être régulièrement retiré et nettoyé. Contrôles annuels - La plomberie et les systèmes électriques du bateau doivent être contrôlés au moins une fois par an à la recherche de fuites et autres bouchons. - Vérifi er la pression du réservoir accumulateur une fois par an comme indiqué en Figure 7. Utiliser une pompe à main ou à pied pour augmenter la pression si nécessaire. Figure 7 Emplacement de la vanne pour le contrôle annuel

Problème Cause Possible Solution Potentielle La pompe primaire et/ou secondaire ne tourne pas Pas de courant à la pompe Vérifi cation l’alimentation électrique. Vérifi er les plombs et nettoyer les branchements. Un fusible a sauté Remplacer le fusible. Pompe défectueuse Remplacer la pompe. Commutateur de pression défectueux Vérifi er le fonctionnement et remplacer si défectueux (AK1314 pour commutateur basse pression et AK1315 pour commutateur haute pression). La ou les pompes tournent mais aucune apparition d’eau L’eau n’entre pas dans la pompe / blocage dans les tuyaux Vérifi er que le réservoir d’eau n’est pas vide. Vérifi er que les crépines ne sont pas bouchées. Vérifi er que tous les branchements du réservoir à l’entrée du kit sont bien fi xés - des fuites d’air empêchent l’amorce. Soupape de décharge de pression trop faible Vérifi er que les réglages du niveau d’alimentation en eau et de la décharge de pression sont appropriés pour le système. Fuite d’eau à la sortie de la pompe Vérifi er les fi xations des tuyauteries et réparer les fuites éventuelles. Vérifi er que les bouchons de vidange du système sont fermés. La ou les pompes tournent mais ne s’éteignent pas Fuite d’eau à la sortie de la pompe Vérifi er les fi xations des tuyauteries et réparer les fuites éventuelles. Vérifi er que les bouchons de vidange du système sont fermés. Alimentation en eau insuffi sante dans la pompe Vérifi er les niveaux d’alimentation en eau.

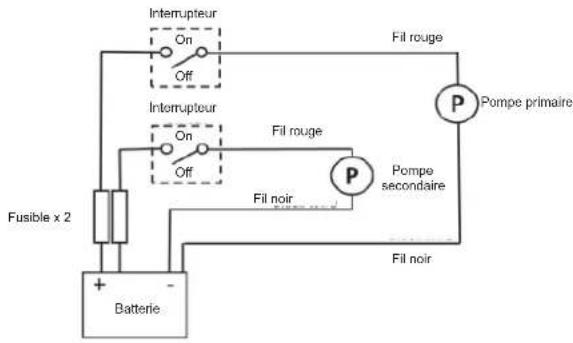

• Une fois vidé Interrupteur Interrupteur Fil rouge Fil rouge Pompe primaire Pompe secondaire Fil noir Fil noir Batterie Fusible x 2

9S’il est permis à l’eau de geler dans le système, d’importants dégâts pourraient se produire au niveau de la tuyauterie et de la pompe. Des pannes de ce type invalident la garantie. Pour éviter au mieux ces dégâts, vider complètement le système d’eau. - Vider le réservoir en vous servant soit des pompes, soit d’une soupape d’évacuation. - Ouvrir tous les robinets (soupape d’évacuation incluse) et permettre à la pompe de purger toute l’eau du système. - Rappelez-vous de laisser tous les robinets ouverts, douches incluses (exceptée la douche de pont Whale Twist® qui doit rester fermée) afi n d’éviter tout dommage. Pour des conseils concernant l’installation ou le service, veuillez contacter l’assistance clients Whale® : Tél. : [phone] E-mail : [e-mail] www.whalepumps.com Nous déclarons, par la présente, sous notre unique responsabilité, que l’équipement ci-joint respecte les dispositions des directives européennes suivantes. Directive sur la compatibilité électromagnétique 2014/30/UE relative au rapprochement des lois des États membres concernant la compatibilité électromagnétique. Marque CE apposée : Avril 2017 Bases sur lesquelles la conformité est déclarée - L’équipement ci-dessus est conforme aux impératifs de protection de la directive CEM. Normes appliquées Directive 2013/53/UE Relative aux bateaux de plaisance ISO 10133:2012 Installation des circuits électriques CC à très basse tension EN55014-1:2006 CEM Émissions EN55014-2:1997+A2:2008 CEM Immunité EN28846 :1993 Protection contre l’allumage ABYC-H23 Installation d’eau potable Richard Bovill Directeur de l’ingénierie Ce produit Whale® est couvert par une garantie de 2 ans. Veuillez consulter le document ci-joint pour plus d’information sur notre Déclaration de garantie limitée. © Copyright Whale® 2019 - Tous droits réservés. Toute reproduction totale ou partielle sans autorisation est interdite. WHALE® est une marque déposée enregistrée de Munster Simms Engineering Limited, Bangor, Irlande du Nord, active sous le nom de Whale. La philosophie de Whale consiste à améliorer en permanence nos produits et nous nous réservons le droit de modifi er les spécifi cations sans notifi cation préalable. Les illustrations sont fournies à titre de référence uniquement. Aucune garantie n’est fournie par l’entreprise concernant l’exactitude ou l’exhaustivité des informations contenues dans ce document ou dans tout document produit et ces informations peuvent être soumises à des modifi cations à sa seule discrétion. Munster Simms Engineering Ltd. 2 Enterprise Road, Bangor, Co. Down, Irlande du Nord BT19 7TA Tél.: [phone] E-mail: [e-mail] www.whalepumps.com Problème Cause Possible Solution Potentielle La pompe se met régulièrement en marche et s’arrête alors que tous les robinets sont fermés Fuite d’eau à la sortie de la pompe Vérifi er les fi xations des tuyauteries et réparer les fuites éventuelles. Vérifi er que les bouchons de vidange du système sont fermés. Soupape de décharge de pression du système trop faible. Fonctionnement anormalement bruyant Les pompes tirent de l’air Voir « L’eau n’entre pas dans la pompe » ci-dessus. Bruit généré par les vibrations Vérifi er que le kit est bien fi xé sur une surface solide. Vérifi er que le cadre n’est pas en contact avec des surfaces dures. Déplacer à l’écart de surfaces gênantes. Vérifi er que la tuyauterie est solidement soutenue. Débit faible Alimentation électrique aux pompes Vérifi er que l’alimentation électrique aux pompes utilise le calibre de câblage approprié conformément aux normes pertinentes afi n de fournir la pleine tension aux pompes. Vérifi er que la batterie n’est pas déchargée. Tuyauterie/connexions écrasées à cause de colliers de serrage trop serrés Remplacer les connexions endommagées. Vérifi er que la tuyauterie ne présente pas de nœuds ou de coudes. Pompes trop éloignées du réservoir d’eau Le meilleur emplacement pour la pompe est à côté du réservoir d’eau. Fuite d’eau à la sortie des pompes Vérifi er les fi xations des tuyauteries et réparer les fuites éventuelles. Vérifi er que les bouchons de vidange du système sont fermés. Crépine de la pompe bouchée Retirer le couvercle transparent, rincer et remplacer le corps principal de la crépine (retenir les mailles de la crépine contre le couvercle). Une pompe ne fonctionne pas Vérifi er l’alimentation électrique et le raccordement électrique à la pompe. Vérifi er que le commutateur de pression fonctionne. Remplacer la pompe (AK2415: 12 l, 12 V CC ; AK2425: 12 l, 24 V CC ; AK3615: 18 l, 12 V CC ; AK3625: 18 l, 24 V CC) ou Le commutateur de pression (AK1314 pour commutateur basse pression et AK1315 pour commutateur haute pression). Le débit n’est pas fl uide La pression du réservoir accumulateur est faible Vérifi er la pression dans le réservoir en utilisant la soupape et un calibre de pression. Si nécessaire, pompez de l’air jusqu’à 2,2 bar.
