MANUAL DE USUARIO HA-L7A YAMAHA

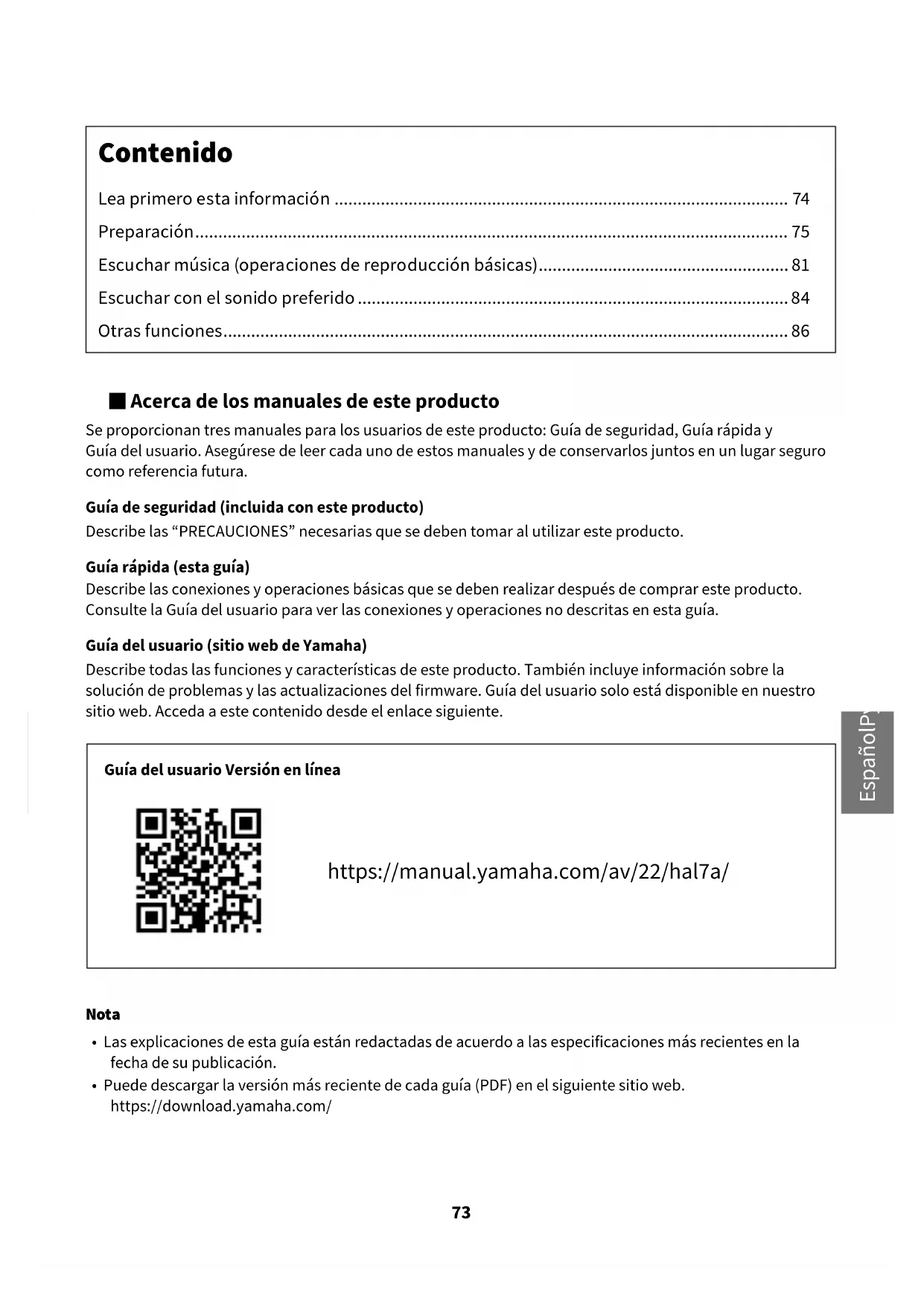

Lea primero esta información .... 74

Preparación....75

Escuchar música (operaciones de reproducción básicas)......81

Escuchar con el sonido preferido 84

Otras funciones....86

■ Acerca de los manuales de este producto

Se proporcionan tres manuales para los usuarios de este producto: Guía de seguridad, Guía rápida y Guía del usuario. Asegúrese de leer cada uno de estos manuales y de conservarlos juntos en un lugar seguro como referencia futura.

Guía de seguridad (incluida con este producto)

Describe las "PRECAUCIONES" necesarias que se deben tomar al utilizar este producto.

Guía rápida (esta guía)

Describe las conexiones y operaciones básicas que se deben realizar después de comprar este producto. Consulte la Guía del usuario para ver las conexiones y operaciones no descritas en esta guía.

Guía del usuario (sitio web de Yamaha)

Describe todas las funciones y características de este producto. También incluye información sobre la solución de problemas y las actualizaciones del firmware. Guía del usuario solo está disponible en nuestro sitio web. Acceda a este contenido desde el enlace siguiente.

Guía del usuario Versión en línea

• Las explicaciones de esta guía están redactadas de acuerdo a las especificaciones más recientes en la fecha de su publicación.
• Puede descargar la versión más reciente de cada guía (PDF) en el siguiente sitio web. https://download.yamaha.com/

Lea primero esta información

Gracias por adquirir este producto Yamaha. El HA-L7A es un amplificador de auriculares independiente que le permite escuchar el audio de los dispositivos que están conectados a esta unidad a través de una conexión digital/analógica, y puede reproducir audio de alta definición desde un ordenador conectado a esta unidad por USB. Puedes reproducir audio a través de los auriculares y a través de un amplificador externo.

ATENCIÓN

Este contenido indica riesgo de lesiones.

- Para evitar la pérdida de audición, tenga en cuenta los siguientes puntos.

• No escuche música a un volumen alto durante un periodo prolongado.
• Al cambiar entre fuentes de entrada de audio o destinos de salida, baje temporalmente el volumen.
• No haga cambios repentinos de volumen.
• No encienda este producto con los auriculares puestos.

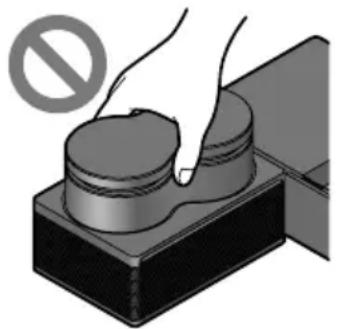

- No mueva ni levante el producto mientras sostiene el transformador.

• Podría provocar la caída del producto, lesionarse o causar averías.
• Si ejerce una fuerza excesiva sobre este componente puede provocar su rotura.

Preparación

1 Comprobación de los elementos incluidos

Este producto incluye los componentes siguientes. Asegúrese de que todos ellos estén presentes.

□ Mando a distancia × 1

□ Cable de alimentación × 1

□ Cable USB (tipo A a tipo B), 1,5 m × 1

NOTA

- En determinadas regiones, es posible que con este producto se incluya más de un cable de alimentación. Utilice el cable adecuado para la toma de corriente en la que lo usará.

□ Guía de seguridad × 1
□ Guía rápida × 1

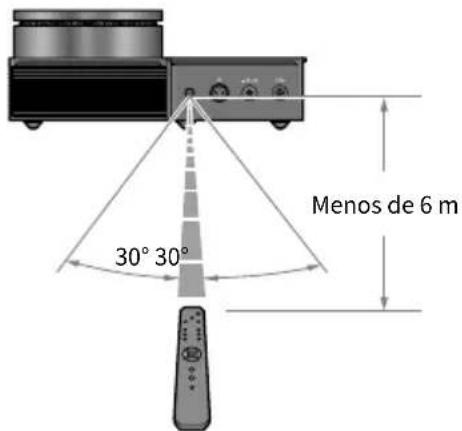

■ Preparación del mando a distancia

Inserte las baterías incluidas en el mando a distancia con la orientación correcta (+/-).

El mando a distancia de este producto transmite señales infrarrojas, que pueden funcionar dentro del radio que se muestra en la ilustración siguiente.

Menos de 6 m 30° 30°

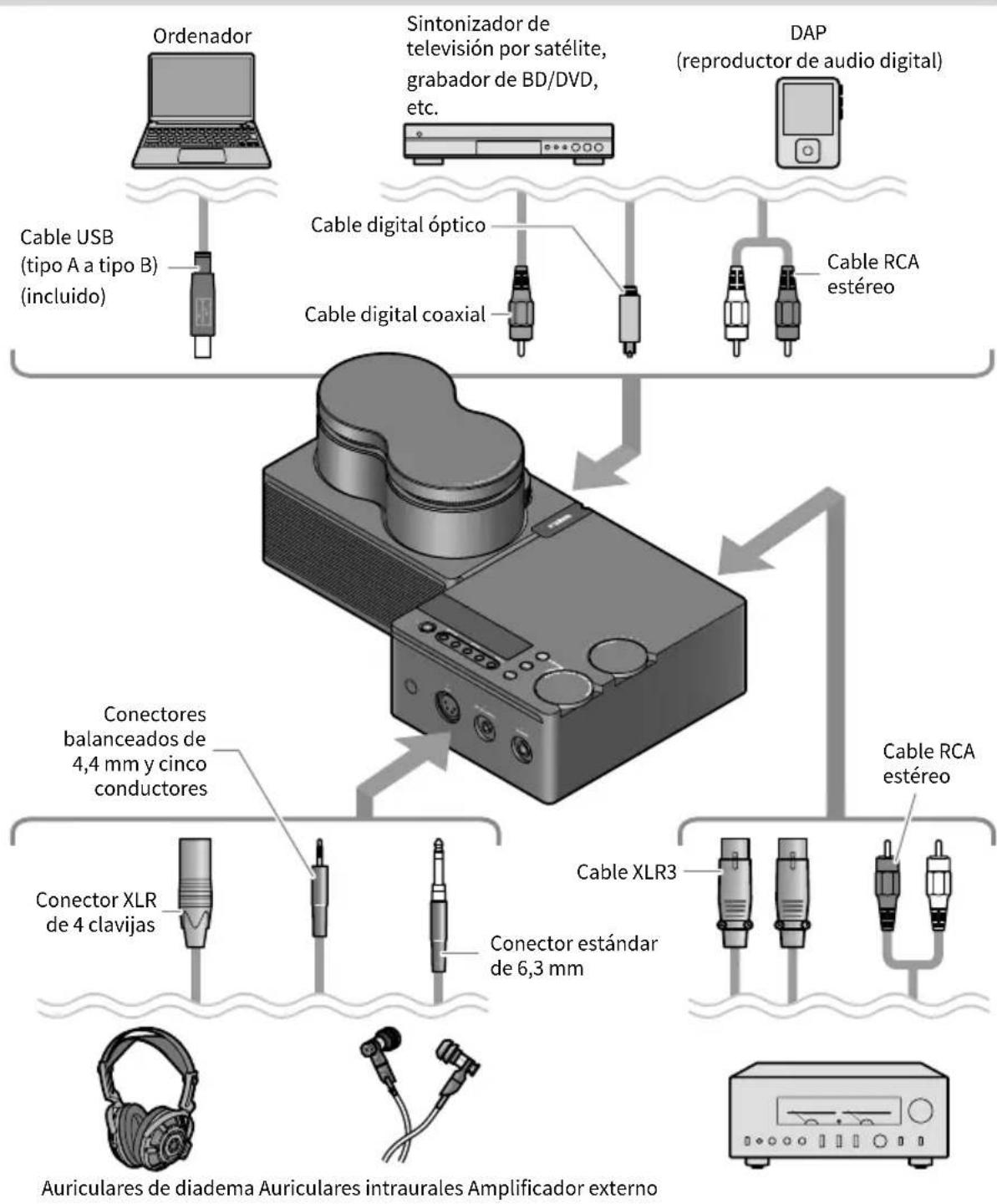

■ Diagrama de conexiones de ejemplo

Este es un ejemplo de cómo conectar varios dispositivos y cables a este producto.

Consulte la Guía del usuario al conectarse a un amplificador externo.

Dispositivos de entrada

Dispositivos de salida

■ 2-1 Conexión de un dispositivo de audio (digital o analógico)

En este apartado se describe cómo conectar este producto a un dispositivo de audio a través de una conexión digital o analógica. Para una conexión digital, necesitará un cable digital óptico o un cable digital coaxial disponible en comercios. Para una conexión analógica, necesitará un cable RCA estéreo disponible en comercios. Para un DAP (Digital Audio Player), puede que necesite un cable adaptador.

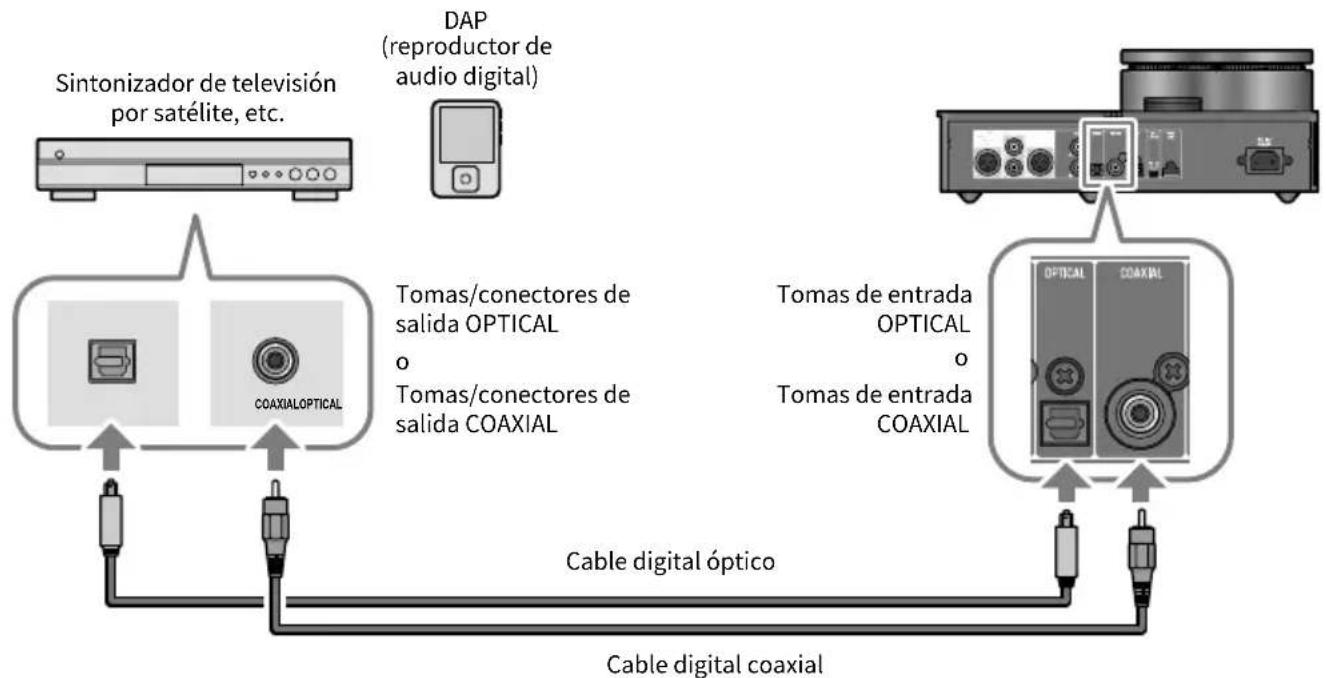

Conexiones digitales

NOTA

- Este producto puede reproducir audio digital PCM de dos canales. Si hay un ajuste en el dispositivo de audio para la salida de audio digital, utilice el ajuste de salida PCM (2 canales).

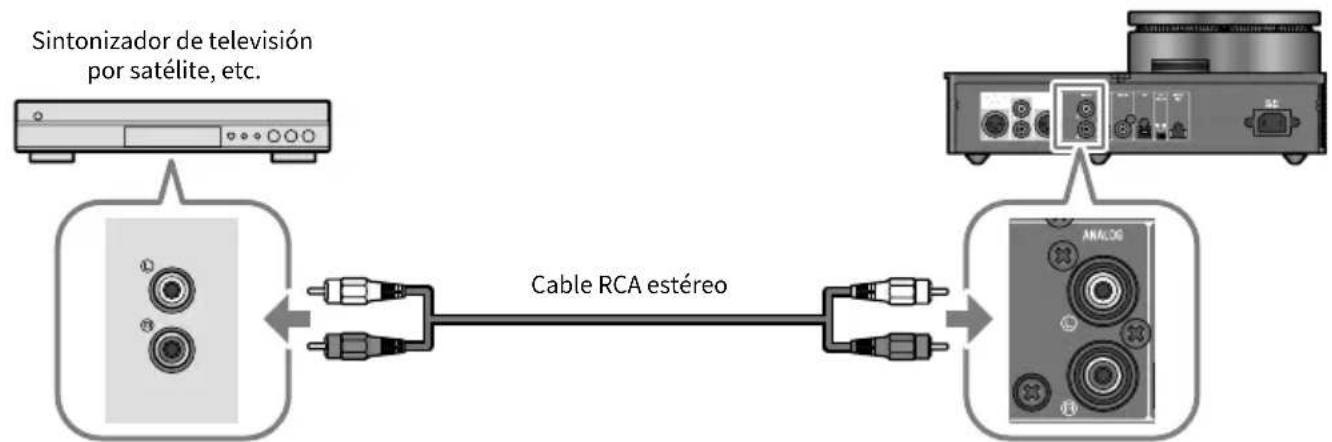

Conexiones analógicas

Tomas de salida (RCA) Tomas de entrada ANALOG

■ 2-2 Preparación del ordenador y cómo realizar conexiones (USB)

Puede que deba realizar una serie de pasos en su ordenador antes de poder utilizar el DAC USB. Si utiliza Windows en el ordenador, debe instalar el controlador USB "Yamaha Steinberg USB Driver" suministrado por Yamaha. Si utiliza macOS, puede usar el controlador estándar del sistema operativo, y no es necesario instalar un controlador USB. Consulte la Guía del usuario para ver información detallada sobre los sistemas operativos compatibles.

Instalación del controlador USB en el ordenador(solo Windows)

Antes de conectar este producto al ordenador, siga los pasos que se describen a continuación para instalar el controlador USB en el ordenador.

1 Acceda al siguiente sitio web y busque "Yamaha Steinberg USB Driver".

Página web de descarga de software:

2 Descargue el controlador más reciente.
3 Extraiga (descomprima) el archivo descargado.
4 Instale el controlador en el ordenador.

Siga los pasos de la guía de instalación incluida con el controlador que ha descargado para instalar el software.

5 Una vez finalizada la instalación, cierre todas las aplicaciones abiertas.

NOTA

- Si existe una versión anterior de este controlador en el ordenador, desinstálela antes de instalar la nueva.

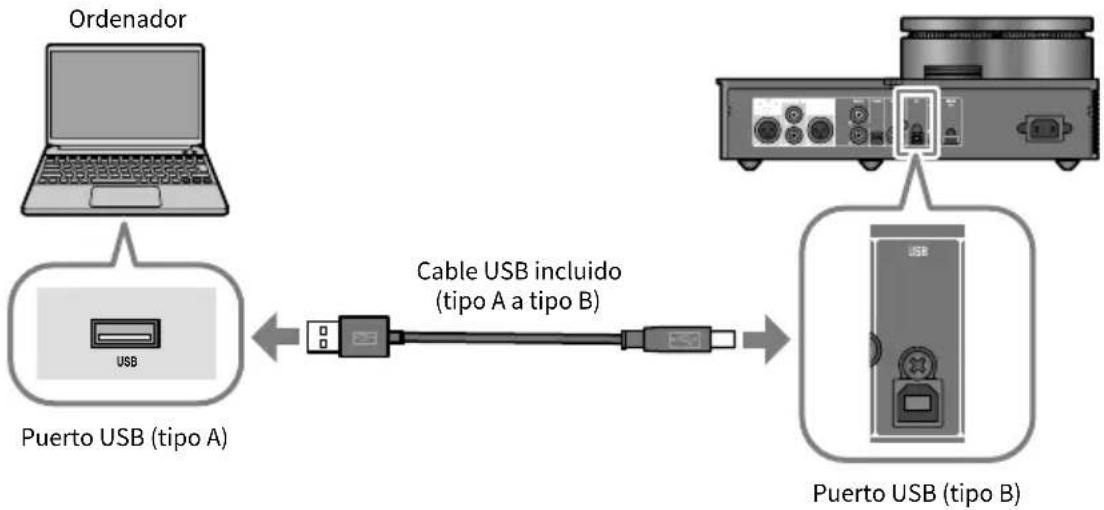

Conexión al ordenador por USB

Utilice el cable USB incluido para conectar este producto al ordenador.

A continuación se muestra cómo conectar los auriculares a este producto. Utilice la toma de entrada o el conector que coincida con la forma del conector del cable de los auriculares.

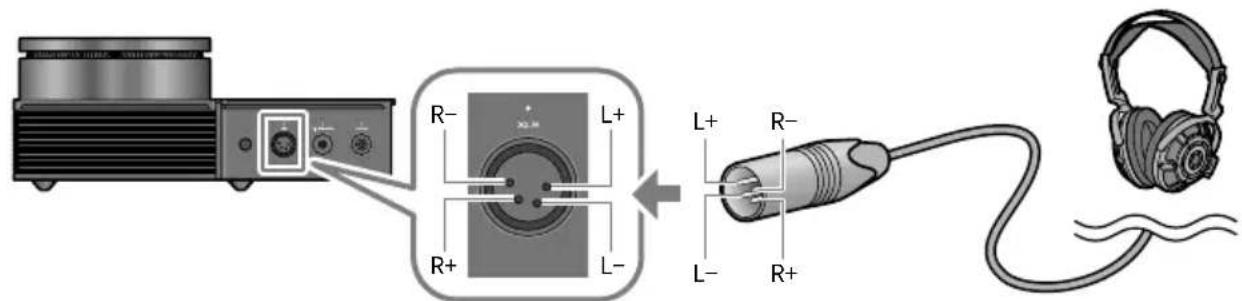

Conectores XLR de 4 clavijas

R- L+ L+ R- L- R+ L+

Conector XLR

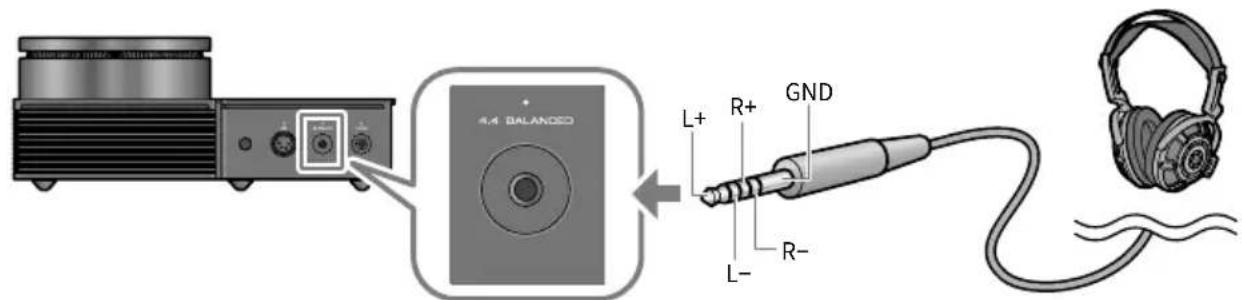

Conectores balanceados de 4,4 mm y cinco conductores (TRRRS)

4.4 BALANCED L+ R+ GND L- R-

Toma 4.4 BALANCED

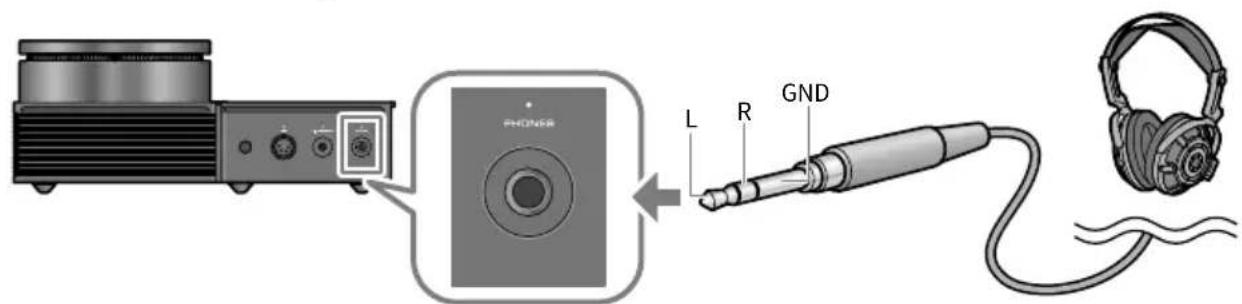

Conectores estándar de 6,3 mm

PHONESR L R GND

Toma PHONES

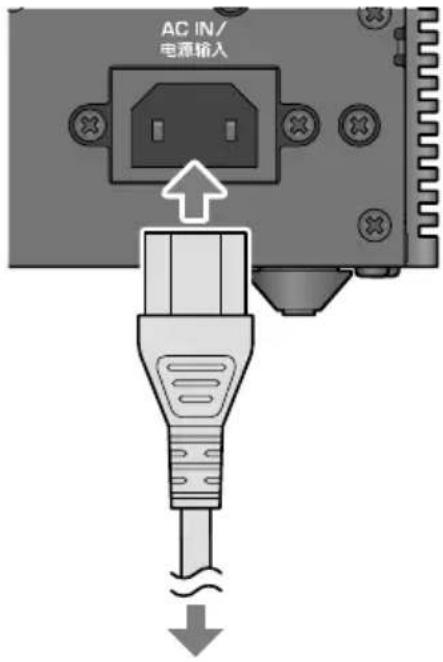

3 Conexión del cable de alimentación de CA

Conecte el cable de alimentación de CA incluido después de conectar todos los demás dispositivos.

AC IN/ 电源输入

Conectar a la toma de CA

Escuchar música (operaciones de reproducción básicas)

En este apartado se describen las operaciones básicas para escuchar audio (como música) en este producto desde el dispositivo de audio o el ordenador. En los siguientes pasos se muestra cómo hacerlo desde el panel de control situado en la parte superior de este producto. Consulte la Guía del usuario para ver información detallada sobre sobre cómo utilizar el mando a distancia.

1 Encendido del dispositivo de audio o el ordenador

Encienda la alimentación del dispositivo de audio o el ordenador que está conectado a este producto.

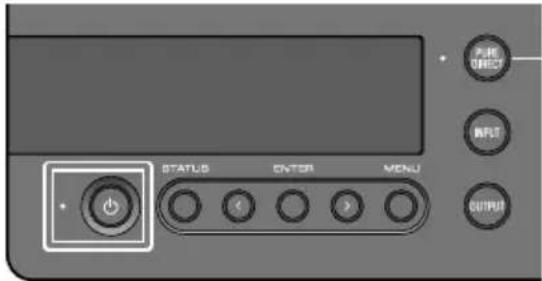

2 Encendido de este producto

Pulse el botón de alimentación [⏻] en el panel de control. El indicador situado a la izquierda del botón de alimentación se ilumina cuando la alimentación está encendida.

• STATUS ENTER MENU • PURE DIRECT NRT OUTPUT

Para apagar la alimentación (standby), vuelva a pulsar el botón de alimentación [O].

NOTA

- La función de standby automático de este producto apaga automáticamente la alimentación (standby) cuando la unidad no se acciona y no se reproduce nada durante 20 minutos. Consulte la Guía del usuario para ver información detallada.

3 Bajada al máximo del volumen

Gire el mando [VOLUME] en el panel de control completamente hacia abajo (hacia la izquierda) para poner el volumen al mínimo (los indicadores que rodean el mando deben estar apagados).

VOLUME PURE DIRECT FIELD MODE SELIC

4 Selección de la fuente de entrada y el destino de salida del audio

Se muestra cómo seleccionar la fuente de entrada (toma de entrada) y el destino de salida (toma de auriculares o toma [PRE/LINE OUT]) del audio.

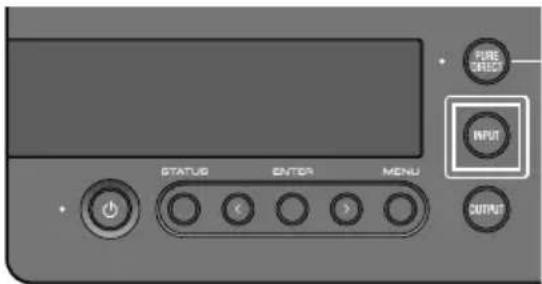

1 Pulse el botón [INPUT] en el panel de control para seleccionar la fuente de entrada de audio.

La entrada cambia entre USB, OPTICAL, COAXIAL y ANALOG cada vez que pulsa el botón, y el nombre de la fuente de entrada se muestra en la pantalla de información.

PURE DIRECT INPUT STATUS ENTER MENU OUTPUT

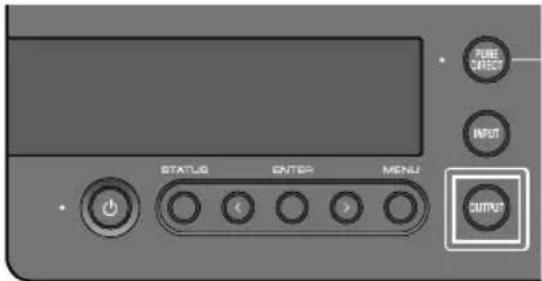

2 Pulse el botón [OUTPUT] en el panel de control para seleccionar el destino de salida de audio.

La salida cambia entre HP 6.3mm, PRE OUT (LINE OUT), HP XLR y HP 4.4mm cada vez que pulsa el botón, y el nombre del destino de salida se muestra en la pantalla de información.

PINE DIRECT INPUT STATUS ENTER MENU OUTPUT

Por ejemplo, para escuchar el audio del ordenador en un par de auriculares conectados a la toma [PHONES], establezca la fuente de entrada en USB y el destino de salida en HP 6.3mm.

5 Reproducción del sonido desde el dispositivo de audio o el ordenador

Reproduzca el audio en el dispositivo de audio o el ordenador.

Para reproducir audio desde el ordenador, configure el destino de salida de audio del ordenador en "Yamaha USB DAC".

Para usuarios de Windows:

Menú Inicio > Configuración > Sistema > Sonido [Salida]

Para usuarios de macOS:

Ajustes del Sistema Pestaña > Sonido > [Salida]

El método dependerá de la versión del sistema operativo.

6 Ajuste del volumen

Gire gradualmente el mando [VOLUME] del panel de control hacia la derecha para subir el volumen hasta que alcance un nivel adecuado. Los indicadores de rango del mando se iluminan en función del volumen.

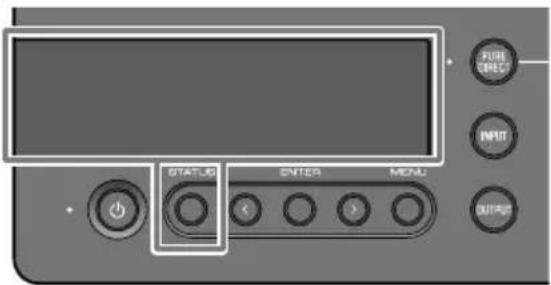

Acerca de la pantalla de información

En la pantalla de información situada en la parte superior de esta unidad se muestra información variada, como la entrada actual y los nombres de las salidas. El tipo de pantalla cambia al pulsar el botón [STATUS]. Consulte la Guía del usuario para ver información detallada.

RUN INPUT OUTPUT STATUS ENTER MENU

Escuchar con el sonido preferido

Escuchar con distintos efectos (SOUND FIELD MODE)

Este producto incluye distintos efectos de campo sonoro (SOUND FIELD MODE). Seleccione el modo deseado en función del contenido que escuche. Los SOUND FIELD MODE añaden profundidad y reverberación al sonido a través del procesamiento de señales (DSP).

Selección del SOUND FIELD MODE

Gire el mando [SOUND FIELD MODE SELECTOR] en el panel de control para seleccionar el SOUND FIELD MODE deseado. El nombre del SOUND FIELD MODE que ha seleccionado aparece en la pantalla de información.

FINE DIRECT INPUT OUTPUT SOUND FIELD MODE SELECTOR

SOUND FIELD MODE

STRAIGHT Reproduce el sonido sin aplicar el efecto de campo sonoro.
CINEMA	Aporta una mayor sensación de inmersión y presencia a las películas con escenas de acción, como las películas de acción y de ciencia ficción. El efecto aumenta la separación entre el diálogo y los efectos de sonido o la música de fondo.
DRAMA	Le permite disfrutar cómodamente de películas de animación, dramas, programas de entretenimiento y otros contenidos donde la voz es importante.El efecto aumenta la separación entre el diálogo y los efectos de sonido o la música de fondo, lo que hace que el diálogo suene más real y se incorpore una agradable sensación de reverberación.
MUSIC VIDEO	Simula una colocación espacial cómoda de voces e instrumentos musicales para disfrutar de vídeos musicales y otros contenidos.Crea una agradable sensación de colocación del espacio y el sonido.
CONCERT HALL	Ajuste que crea los ecos y el espacio de un concierto en directo en una sala, lo que le permite disfrutar de la interpretación como si estuviera allí.Crea una sensación envolvente de entusiasmo, unidad y realismo.
OUTDOOR LIVE	Recrea la sensación de los espacios abiertos de un exterior, lo que le permite disfrutar de la sensación de ver una actuación en directo al aire libre.Crea una sensación de unidad, apertura y realismo al reproducir un espacio al aire libre único manteniendo las reverberaciones en un nivel adecuado.
BGM	Este ajuste es adecuado para escuchar música de fondo donde el sonido se localiza fuera de la cabeza, lo que te permite relajarse y escuchar la música.Utiliza la tecnología patentada de alta definición HRTF (Función de transferencia relacionada con la cabeza) de Yamaha para procesar la posición estéreo del sonido fuera de la cabeza.

Ajuste predeterminado

STRAIGHT

NOTA

• El SOUND FIELD MODE se recuerda para cada entrada de audio.
• Cuando se utiliza PURE DIRECT, el sonido se reproduce sin aplicar el efecto de campo sonoro, independientemente del ajuste.

Escuchar con calidad de sonido de definición superior (PURE DIRECT)

Cuando PURE DIRECT está activado, se detienen los distintos modos de procesamiento y circuitos, excepto las funciones básicas necesarias para la reproducción, lo que permite una mayor definición de la reproducción con menos ruido.

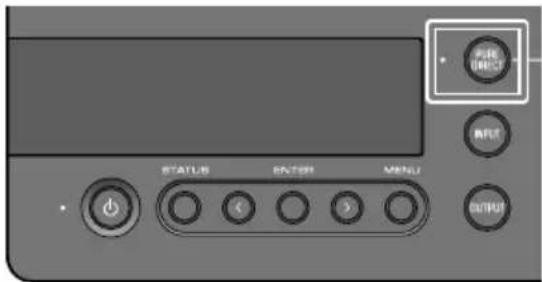

Cómo utilizar PURE DIRECT

Pulse el botón [PURE DIRECT] en el panel de control para activar/desactivar esta función.

Cuando PURE DIRECT está activado, el indicador a la izquierda del botón [PURE DIRECT] se ilumina.

MAKE DIRECT OUTPUT STATUS ENTER MENU

NOTA

- Cuando PURE DIRECT está activado, algunas funciones están desactivadas. Al intentar utilizar este producto, se muestra “NOT AVAILABLE” en la pantalla de información. Consulte la Guía del usuario para ver información detallada.

Otras funciones

Consulte la Guía del usuario para obtener información sobre el contenido que se enumera a continuación, que no se describe en esta guía.

Nombres de partes de este producto y del mando a distancia

Uso del mando a distancia

Contenido que se muestra en la pantalla de información

Conexión a un amplificador externo

Conecte un amplificador externo (un preamplificador o un amplificador de potencia), un altavoz activo o un equipo similar a las tomas de salida [PRE/LINE OUT] para emitir audio desde este producto.

Funciones y ajustes variados accesibles en el menú de ajustes

• Ajuste del filtro DAC Cambia el tipo de filtro digital DAC utilizado.
• Ajuste del rango de bloqueo de DAC Esta función se utiliza para reducir las fluctuaciones y mejorar la calidad de sonido.
• Ajuste de la ganancia de salida para los auriculares y la salida PRE/LINE OUT
• Ajuste de un límite superior del volumen
• Ajuste del volumen predeterminado que se utiliza cuando se enciende la alimentación
• Ajuste del balance izquierdo/ derecho
• Ajuste de la función de standby automático
• Comprobación de la versión del firmware e inicialización de este producto
  Otros temas no mencionados anteriormente

Guía del usuario Lista del menú de ajustes

Función de actualización del firmware

Solución de problemas

Especificaciones
