Produkttyp	USB-DAC Kopfhörerverstärker
Stromversorgung	Netzteil über mitgeliefertes Netzkabel
Audioeingänge	USB (Typ B), optisch (TOSLINK), koaxial (RCA), analog (RCA)
Audioausgänge	Kopfhörer: XLR 4-polig, 4,4 mm Klinke (TRRRS), 6,3 mm Klinke (TRS); Pre-out/Line-out (RCA)
Unterstützte Audioformate	Stereo-PCM (bis zu hochauflösend über USB)
Klangfunktionen	Soundfeld-Modi (Kino, Drama, Musikvideo, Konzertsaal, Outdoor Live, BGM) und Pure Direct Modus
Bedienelemente	Ein-/Aus-Taste, Eingangs-/Ausgangswahl, Lautstärke, Klangmodus, Pure Direct; Infrarot-Fernbedienung im Lieferumfang
Display	Bildschirm auf dem oberen Panel zeigt Quelle, Ausgang, Lautstärke und Modus an
USB-Treiber	Erfordert Installation des Yamaha Steinberg USB-Treibers unter Windows (macOS Standardtreiber)
Verpackungsinhalt	Fernbedienung, Netzkabel, USB-Kabel (Typ A auf B, 1,5 m), Sicherheitsanleitung, Kurzanleitung
Sicherheit	Längeres Hören bei hoher Lautstärke vermeiden; nicht am Netzteil halten; Lautstärke vor Quellenwechsel reduzieren
Automatische Bereitschaft	Automatische Abschaltung nach 20 Minuten Inaktivität (einstellbar)
Abmessungen (ca.)	In der Anleitung nicht angegeben
Gewicht (ca.)	In der Anleitung nicht angegeben
Pflege	Mit einem trockenen, weichen Tuch reinigen; keine Lösungsmittel verwenden
Reparierbarkeit	Wenden Sie sich an einen autorisierten Yamaha-Kundendienst; keine vom Benutzer austauschbaren Teile
Zusätzliche Dokumentation	Vollständige Bedienungsanleitung verfügbar auf download.yamaha.com

Häufig gestellte Fragen - HA-L7A YAMAHA

Wie installiere ich den USB-Treiber unter Windows für den HA-L7A?

Laden Sie den Yamaha Steinberg USB-Treiber von download.yamaha.com herunter. Entpacken Sie die Datei und starten Sie die Installation. Befolgen Sie die Anweisungen im Installationshandbuch. Stellen Sie sicher, dass Sie vor der Installation einer neuen Version alle älteren Versionen deinstallieren.

Wie wähle ich einen Soundfeld-Modus aus?

Drehen Sie den SOUND FIELD MODE SELECTOR auf dem oberen Panel. Die verfügbaren Modi sind: STRAIGHT (kein Effekt), CINEMA, DRAMA, MUSIC VIDEO, CONCERT HALL, OUTDOOR LIVE und BGM. Der Modusname wird auf dem Bildschirm angezeigt.

Was tun, wenn der Ton zu laut ist oder ich Gehörschäden vermeiden möchte?

Reduzieren Sie die Lautstärke vor dem Quellenwechsel oder dem Anschließen/Abziehen eines Kopfhörers. Tragen Sie den Kopfhörer nicht beim Einschalten. Verwenden Sie die Lautstärkebegrenzung im Einstellungsmenü, um die maximale Lautstärke zu begrenzen.

Wie aktiviere ich den Pure Direct Modus und wozu dient er?

Drücken Sie die PURE DIRECT-Taste auf dem Bedienfeld. Die Anzeige leuchtet auf. Dieser Modus deaktiviert alle Klangverarbeitungen (Soundfeld usw.) für ein möglichst rauscharmes Hören und bietet eine überragende Klarheit.

Welche Kabel für digitale Anschlüsse verwenden?

Für den optischen Eingang verwenden Sie ein optisches Digitalkabel (TOSLINK). Für den koaxialen Eingang verwenden Sie ein koaxiales Digitalkabel (RCA). Das Produkt akzeptiert Stereo-PCM-Signal. Stellen Sie die Quelle nach Möglichkeit auf PCM-Ausgabe ein.

Kann ich Kopfhörer mit einem 4-poligen XLR-Stecker anschließen?

Ja, der HA-L7A verfügt über eine dedizierte XLR-Buchse für Kopfhörer mit 4-poligem XLR-Stecker (symmetrisch). Wählen Sie mit der OUTPUT-Taste den Ausgang HP XLR.

Wie stelle ich die Lautstärke richtig ein?

Drehen Sie den VOLUME-Regler auf der Vorderseite. Die umliegenden Anzeigen zeigen den Pegel an. Beginnen Sie immer beim Minimum (Anzeigen aus) und erhöhen Sie schrittweise auf eine angenehme Lautstärke.

Wie versetze ich das Gerät in den Bereitschaftsmodus?

Drücken Sie die Ein-/Aus-Taste [], um in den Bereitschaftsmodus zu wechseln. Das Gerät schaltet nach 20 Minuten ohne Bedienung oder Audiosignal automatisch in den Bereitschaftsmodus. Diese Verzögerung kann im Einstellungsmenü geändert werden.

Was bedeutet der Modus STRAIGHT?

Der STRAIGHT-Modus gibt die Audioquelle ohne Soundfeld-Effekte wieder. Dies ist die Werkseinstellung. Er wird für originalgetreues Hören ohne Bearbeitung empfohlen.

Wo finde ich die vollständige Bedienungsanleitung?

Die vollständige Bedienungsanleitung ist online unter download.yamaha.com verfügbar. Sie beschreibt alle Funktionen, die erweiterten Einstellungen, die Fehlerbehebung und die Firmware-Aktualisierung.

BEDIENUNGSANLEITUNG HA-L7A YAMAHA

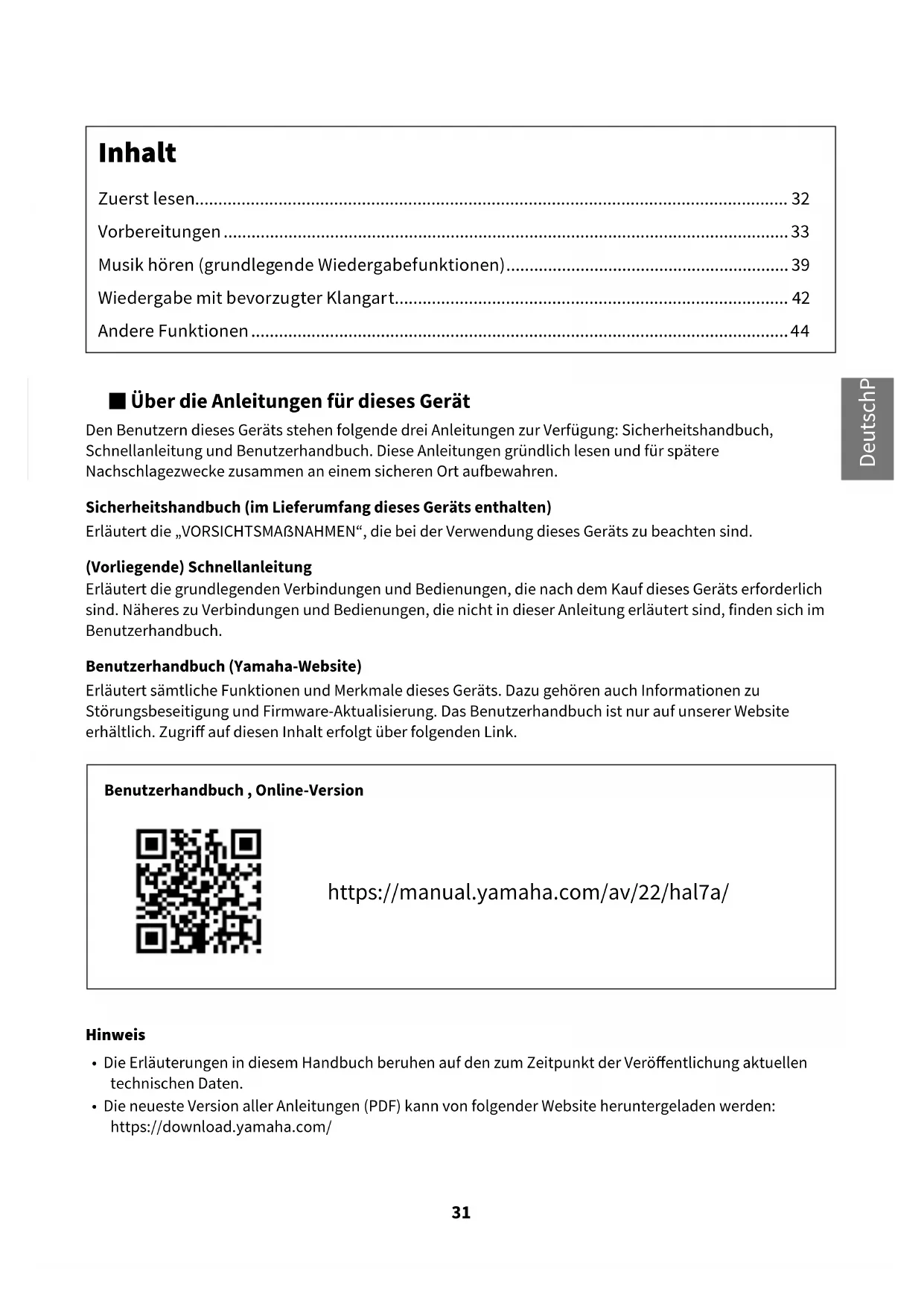

Musik hören (grundlegende Wiedergabefunktionen)....39

Wiedergabe mit bevorzugter Klangart.... 42

Andere Funktionen 44

■ Über die Anleitungen für dieses Gerät

Den Benutzern dieses Geräts stehen folgende drei Anleitungen zur Verfügung: Sicherheitshandbuch, Schnellanleitung und Benutzerhandbuch. Diese Anleitungen gründlich lesen und für spätere Nachschlagezwecke zusammen an einem sicheren Ort aufbewahren.

Sicherheitshandbuch (im Lieferumfang dieses Geräts enthalten)

Erläutert die „VORSICHTSMAßNAHMEN“, die bei der Verwendung dieses Geräts zu beachten sind.

(Vorliegende) Schnellanleitung

Erläutert die grundlegenden Verbindungen und Bedienungen, die nach dem Kauf dieses Geräts erforderlich sind. Näheres zu Verbindungen und Bedienungen, die nicht in dieser Anleitung erläutert sind, finden sich im Benutzerhandbuch.

Benutzerhandbuch (Yamaha-Website)

Erläutert sämtliche Funktionen und Merkmale dieses Geräts. Dazu gehören auch Informationen zu Störungsbeseitigung und Firmware-Aktualisierung. Das Benutzerhandbuch ist nur auf unserer Website erhältlich. Zugriff auf diesen Inhalt erfolgt über folgenden Link.

Benutzerhandbuch, Online-Version

• Die Erläuterungen in diesem Handbuch beruhen auf den zum Zeitpunkt der Veröffentlichung aktuellen technischen Daten.
• Die neueste Version aller Anleitungen (PDF) kann von folgender Website heruntergeladen werden: https://download.yamaha.com/

Zuerst lesen

Vielen Dank für den Erwerb dieses Geräts von Yamaha. Mit dem unabhängigen Kopfhörerverstärker HA-L7A kann Audio von digital oder analog mit diesem Gerät verbundenen Geräten bzw. High-Definition-Audio von einem über USB mit diesem Gerät verbundenen Computer wiedergegeben werden. Das Audio kann über Kopfhörer oder einen externen Verstärker wiedergegeben werden.

VORSICHT Dieser Inhalt weist auf Verletzungsgefahr hin.

- Folgenden Punkte beachten, um Gehörschäden zu vermeiden.

• Die Ohren nicht über längere Zeit hohen Lautstärkepegeln aussetzen.
- Vor dem Umschalten zwischen Audioeingangsquellen oder -ausgabezielen die Lautstärke vorübergehend verringern.
- Keine plötzlichen Lautstärkeänderungen vornehmen.
- Dieses Gerät nicht bei Kopfhörern auf den Ohren einschalten.

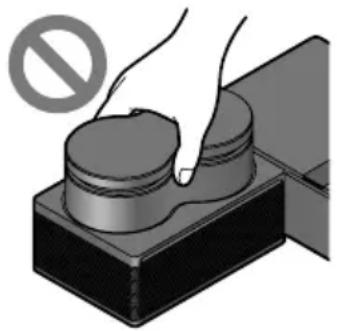

- Das Gerät zum Anheben oder Tragen nicht im Netzteilbereich greifen.

• Das Gerät könnte abstürzen, was Verletzung oder Störung verursachen kann.
• Übermäßige Krafteinwirkung auf diesen Bereich könnte eine Beschädigung verursachen.

Vorbereitungen

1 Lieferumfang überprüfen

Folgendes ist im Lieferumfang dieses Geräts enthalten. Sicherstellen, dass alles vorhanden ist.

□ Fernbedienung × 1

□ Batterie (AA, R6, UM-3) × 2

Netzkabel × 1

☐ 1,5 m USB-Kabel (Typ A zu Typ B) × 1

HINWEIS

- Je nach dem Erwerbsort können mehrere Netzkabel im Lieferumfang dieses Geräts enthalten sein. Das zur vorliegenden Steckdose passende Kabel verwenden.

☐ Sicherheitshandbuch × 1
□ Schnellanleitung × 1

■ Fernbedienung vorbereiten

Die zugehörigen Batterien korrekt ausgerichtet (+/-) in die Fernbedienung einlegen.

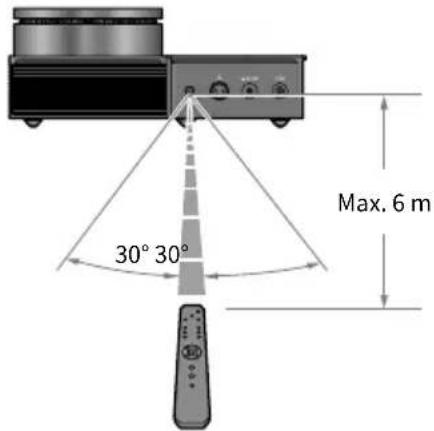

Die Fernbedienung sendet innerhalb des unten gezeigten Betriebsbereichs Infrarotsignale an dieses Gerät.

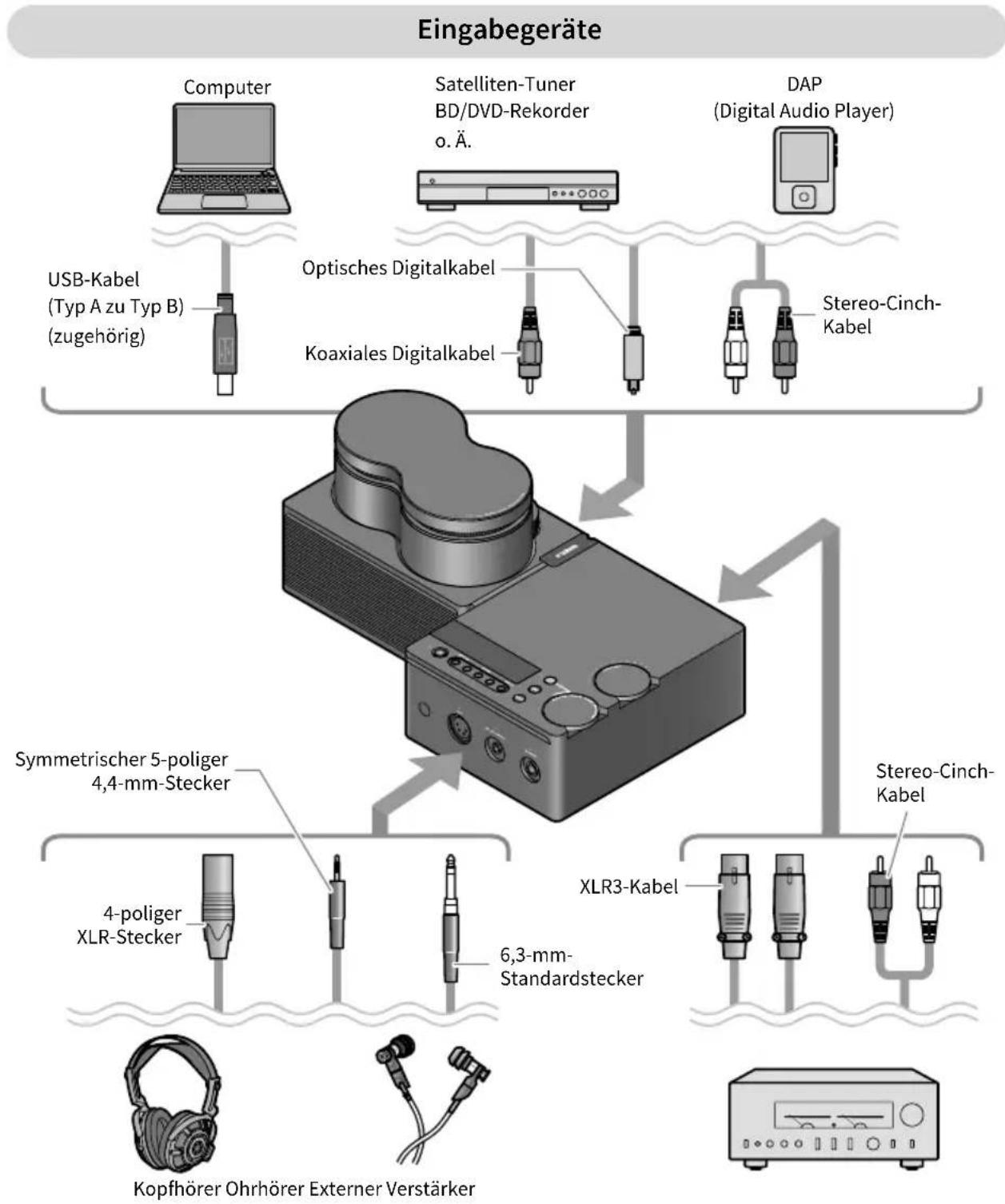

■ Verbindungsbeispiel

Verschiedene Geräte und Kabel können wie folgt mit diesem Gerät verbunden werden. Näheres zum Verbinden eines externen Verstärkers findet sich im Benutzerhandbuch.

Ausgabegeräte

■ 2-1 Audiogerät (digital oder analog) verbinden

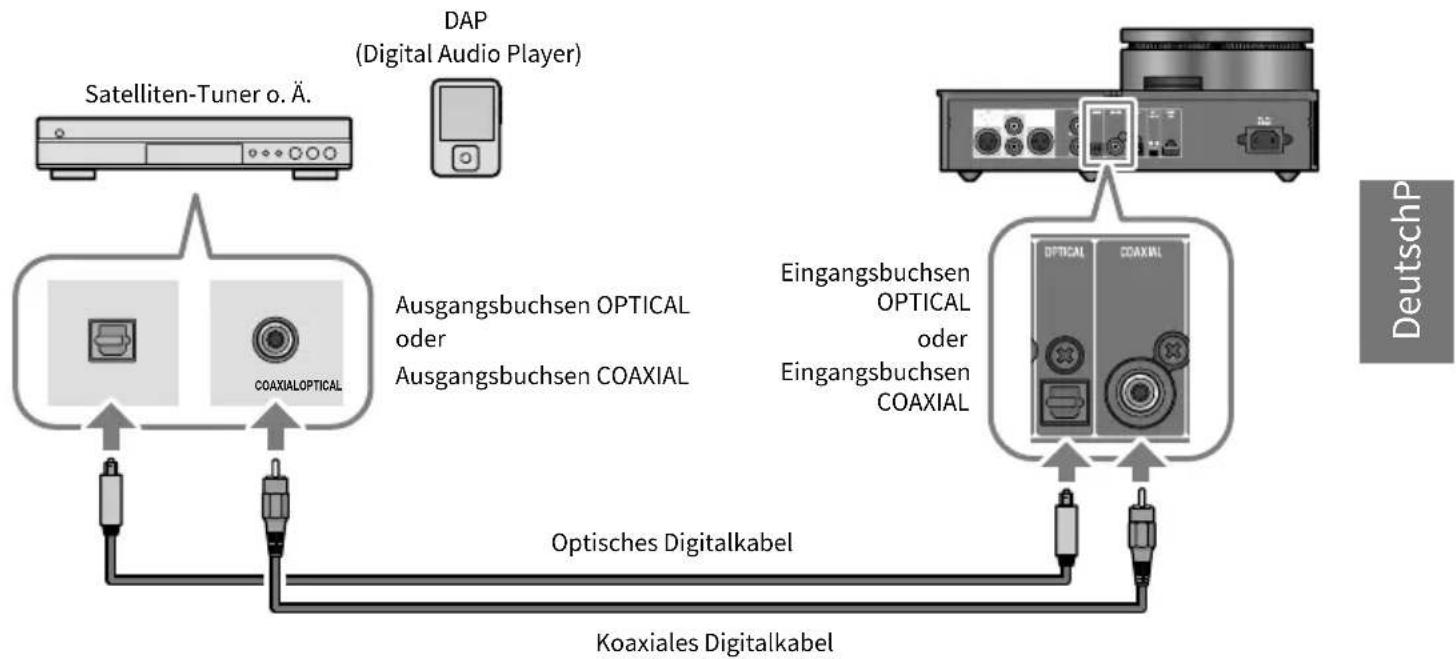

Im Folgenden wird veranschaulicht, wie ein Audiogerät digital oder analog mit diesem Gerät verbunden wird. Eine digitale Verbindung erfordert ein handelsübliches optisches oder koaxiales Digitalkabel. Eine analoge Verbindung erfordert ein handelsübliches Stereo-Cinch-Kabel. Die Verbindung eines DAP (Digital Audio Player) erfordert möglicherweise ein Adapterkabel.

Digitale Verbindung

HINWEIS

- Dieses Gerät ist in der Lage, digitales Zweikanal-PCM-Audio wiederzugeben. Gegebenenfalls die digitale Audioausgabe des Audiogeräts auf (2-kanaliges) PCM einstellen.

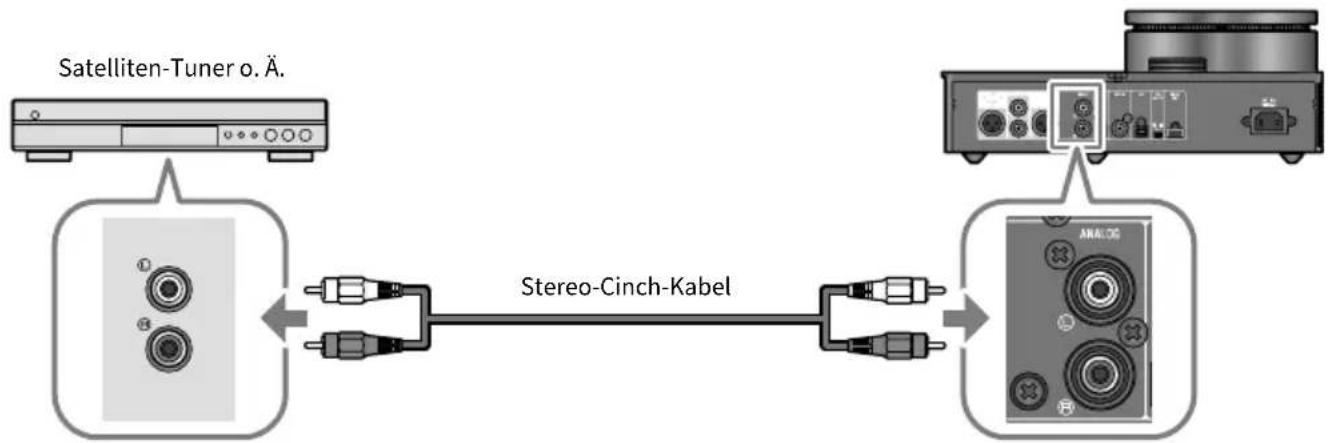

Analoge Verbindung

(Cinch-) Ausgangsbuchsen Eingangsbuchsen ANALOG

■ 2-2 Computer vorbereiten und (USB-) Verbindung herstellen

Der Einsatz von USB DAC erfordert möglicherweise das Ausführen einiger Schritte auf dem Computer. Bei einem Windows-Computer muss der von Yamaha erhältliche USB-Treiber „Yamaha Steinberg USB Driver“ installiert werden. Beim Betriebssystem macOS kann der Standardtreiber ohne Installieren eines USB-Treibers benutzt werden. Näheres zu den unterstützten Betriebssystemen findet sich im Benutzerhandbuch.

USB-Treiber installieren (nur Windows-Computer)

Vor dem Verbinden dieses Geräts mit dem Computer den USB-Treiber wie folgt auf dem Computer installieren.

1 Auf folgender Website nach „Yamaha Steinberg USB Driver“ suchen.

Software-Download-Webseite:

2 Den neuesten Treiber herunterladen.
3 Die heruntergeladene Datei entpacken (extrahieren).
4 Den Treiber auf dem Computer installieren.

Die Software entsprechend den dem heruntergeladenen Treiber zugehörigen Anweisungen installieren.

5 Nach Abschluss der Installation alle geöffneten Anwendungen beenden.

HINWEIS

- Vor dem Installieren einer neuen Version dieses Treibers ggf. die ältere Version vom Computer deinstallieren.

Computer über USB verbinden

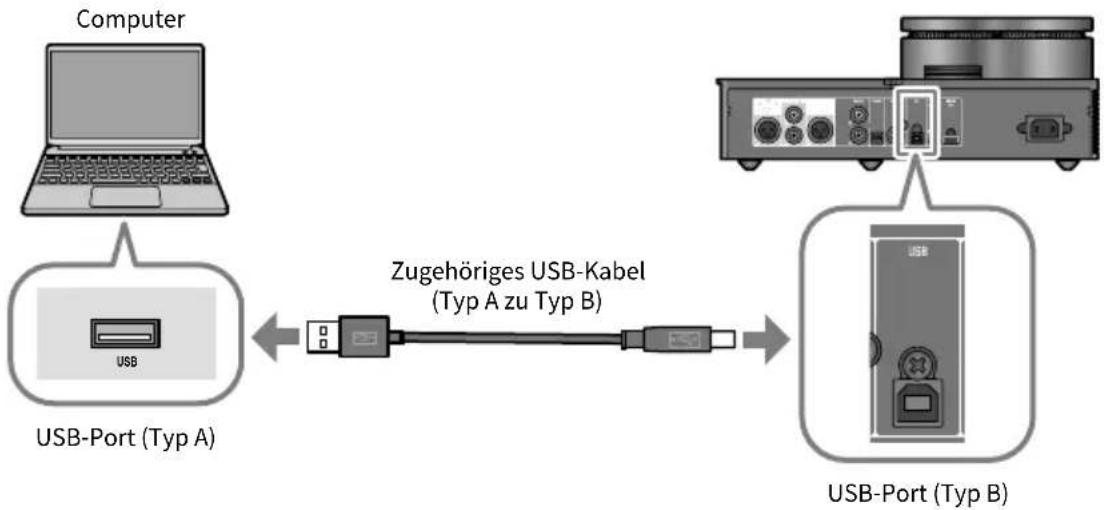

Dieses Gerät über das im Lieferumfang enthaltene USB-Kabel mit dem Computer verbinden.

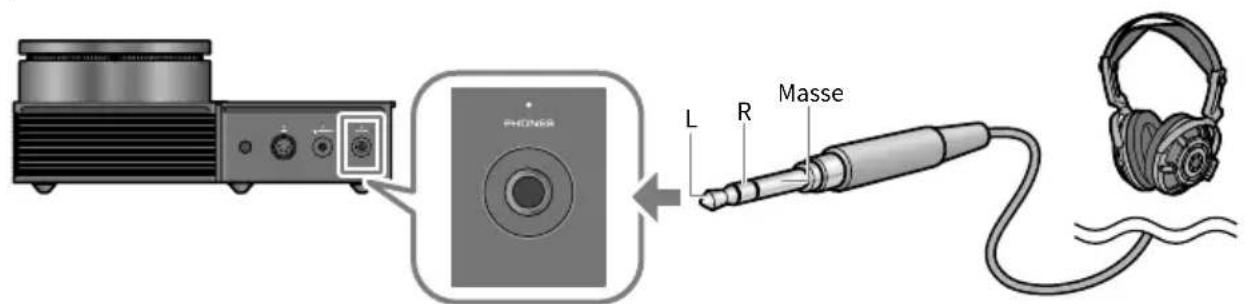

■ 2-3 Kopfhörer verbinden

Im Folgenden wird veranschaulicht, wie Kopfhörer mit diesem Gerät verbunden werden. Die zum Stecker des Kopfhörerkabels passende Eingangsbuchse verwenden.

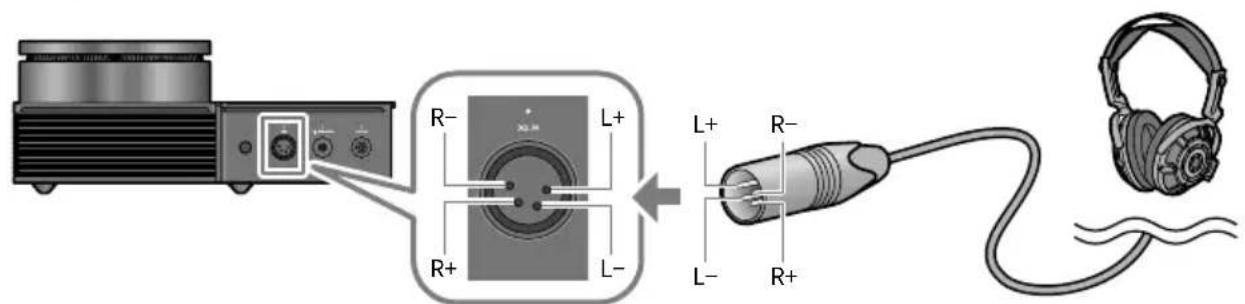

4-poliger XLR-Stecker

XLR-Buchse

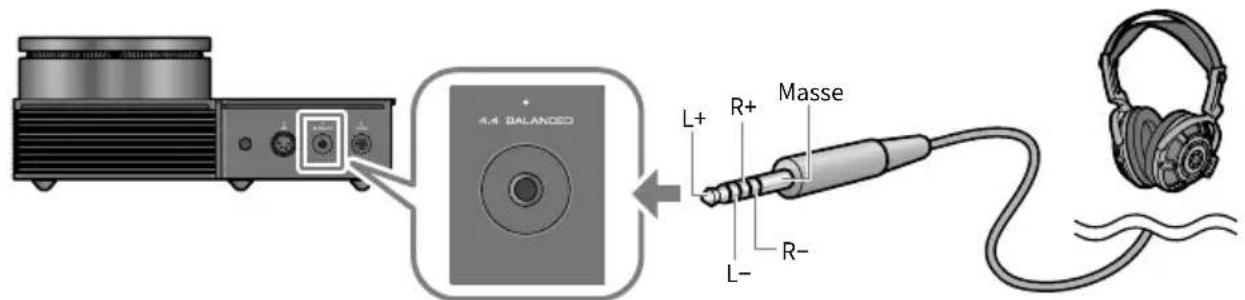

Symmetrischer 5-poliger 4,4-mm (TRRRS)-Stecker

Buchse 4.4 BALANCED

6,3-mm-Standardstecker

Buchse PHONES

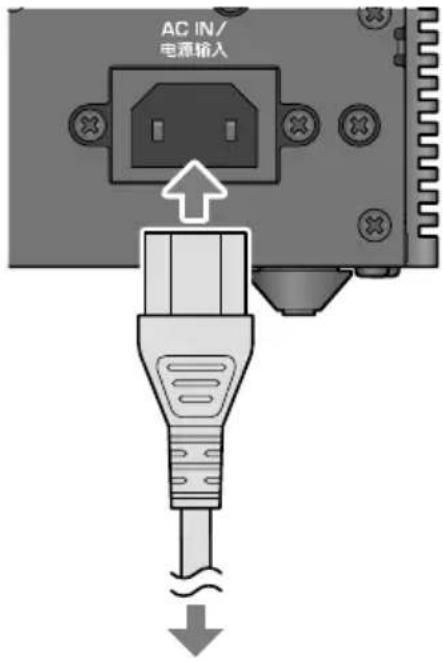

3 Netzkabel verbinden

Das zugehörige Netzkabel nach Abschluss aller anderen Geräteverbindungen anschließen.

Zur Netzsteckdose

Musik hören (grundlegende Wiedergabefunktionen)

Im Folgenden werden die grundlegenden Vorgänge erläutert, die für die Wiedergabe durch dieses Gerät von Audio (wie Musik) eines Audiogeräts oder Computers notwendig sind. Die folgenden Vorgänge werden über das Bedienfeld auf der Oberseite dieses Geräts ausgeführt. Näheres zum Einsatz der Fernbedienung findet sich im Benutzerhandbuch.

1 Audiogerät bzw. Computer einschalten

Das mit diesem Gerät verbundene Audiogerät oder Computer einschalten.

2 Dieses Gerät einschalten

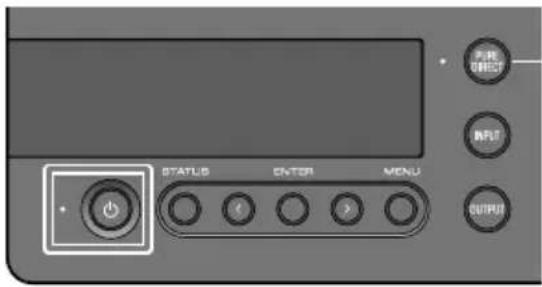

Die Ein/Aus-Taste [💡] auf dem Bedienfeld drücken. Die Anzeige auf der linken Seite der Ein/Aus-Taste leuchtet, wenn das Gerät eingeschaltet ist.

Die Ein/Aus-Taste [💡] erneut drücken, um das Gerät auszuschalten (Standby).

HINWEIS

• Die automatische Abschaltfunktion schaltet dieses Gerät nach 20 Minuten ohne Bedienung oder Wiedergabe automatisch aus (auf Standby). Näheres hierzu findet sich im Benutzerhandbuch.

3 Lautstärke komplett herunterstellen

Den Regler [VOLUME] auf dem Bedienfeld bis zum Anschlag gegen den Uhrzeigersinn drehen, um die Lautstärke komplett herunterzustellen. (Die Anzeigen am Reglerumfang leuchten nicht.)

4 Audioeingangsquelle und -ausgabeziel wählen

Audioeingangsquelle (Eingangsbuchse) und -ausgabeziel (Kopfhörerbuchse oder Buchsen [PRE/LINE OUT]) werden wie folgt ausgewählt.

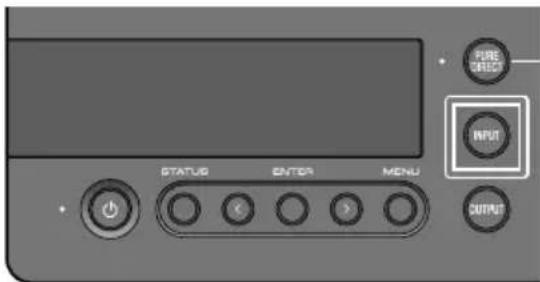

1 Die Taste [INPUT] auf dem Bedienfeld drücken, um die Audioeingangsquelle auszuwählen.

Mit jedem Tastendruck wird zwischen den Eingangsquellen USB, OPTICAL, COAXIAL und ANALOG umgeschaltet und der entsprechende Name im Informationsdisplay angezeigt.

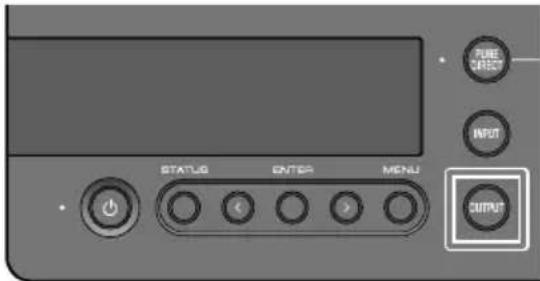

2 Die Taste [OUTPUT] auf dem Bedienfeld drücken, um das Audioausgabeziel auszuwählen.

Mit jedem Tastendruck wird zwischen den Ausgabezielen HP 6.3mm, PRE OUT (LINE OUT), HP XLR und HP 4.4mm umgeschaltet und der entsprechende Name im Informationsdisplay angezeigt.

Um beispielsweise Audio des Computers über mit der Buchse [PHONES]verbundene Kopfhörer zu hören, die Eingangsquelle auf USB und das Ausgabeziel auf HP 6.3mm einstellen.

5 Audio eines Audiogeräts oder Computers wiedergeben

Die Audiowiedergabe auf dem Audiogerät oder Computer starten.

Für die Wiedergabe von Audio eines Computers das Audioausgabeziel des Computers auf „Yamaha USB DAC“ einstellen.

Für Windows-Benutzer:

Startmenü > Einstellungen > System > Sound [Ausgabe]

Für macOS-Benutzer:

Systemeinstellungen > Ton > Registerkarte [Ausgabe]

Der Ablauf hängt von der Betriebssystemversion ab.

6 Lautstärke einstellen

Den Regler [VOLUME] auf dem Bedienfeld im Uhrzeigersinn drehen, um die Lautstärke auf den gewünschten Pegel zu bringen. Die Bereichsanzeigen des Reglers zeigen den Lautstärkepegel an.

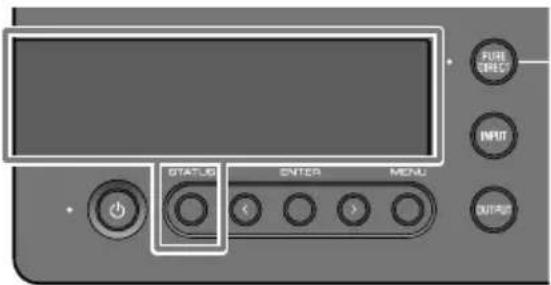

■ Über das Informationsdisplay

Das Informationsdisplay auf der Oberseite dieses Geräts zeigt verschiedene Informationen wie die aktuellen Eingangs- und Ausgangsnamen an. Die Anzeigeart kann durch Drücken der Taste [STATUS] geändert werden. Näheres hierzu findet sich im Benutzerhandbuch.

Wiedergabe mit bevorzugter Klangart

Wiedergabe mit verschiedenen Effekten (SOUND FIELD MODE)

Dieses Gerät bietet verschiedene Klangfeldeffekte (SOUND FIELD MODE). Nach Wunsch einen zum wiedergegebenen Inhalt passenden Modus wählen. Dank Signalverarbeitung (DSP) verleihen die SOUND FIELD MODE dem Ton Tiefe und Nachhall.

SOUND FIELD MODE auswählen

Den Regler [SOUND FIELD MODE SELECTOR] auf dem Bedienfeld drehen, um den gewünschten SOUND FIELD MODE auszuwählen. Der Name des ausgewählten SOUND FIELD MODE wird im Informationsdisplay angezeigt.

SOUND FIELD MODE

STRAIGHT Gibt den Ton ohne Klangfeldeffekt wieder.
CINEMA	Verstärkt das Gefühl von Immersion und Präsenz bei Action- und SF-Filmen. Der Effekt vergrößert den Abstand zwischen dem Dialog und den Soundeffekten oder der Hintergrundmusik.
DRAMA	Erhöht den Genuss von Animationsfilmen, Dramen, Varietés und anderen Inhalten, bei denen es auf die Stimme ankommt.Der Effekt vergrößert den Abstand zwischen dem Dialog und den Soundeffekten oder der Hintergrundmusik, verleiht dem Dialog mehr Realismus und fügt einen angenehmen Nachhall hinzu.
MUSIC VIDEO	Erhöht den Genuss von Musikvideos und anderen Inhalten durch Simulieren einer angenehmen räumlichen Ortung von Gesang und Musikinstrumenten.Dadurch entsteht ein angenehmes Gefühl von Räumlichkeit und Klangortung.
CONCERT HALL	Erzeugt das Echo und die Räumlichkeit eines Live-Konzerts in einem Saal, sodass die Aufführung mit dem Gefühl, sich am Veranstaltungsort zu befinde, genossen werden kann.Dadurch entsteht ein Gefühl von Umhüllung, Begeisterung, Verbundenheit und Realismus.
OUTDOOR LIVE	Erzeugt das Open-Air-Gefühl einer im Freien genossenen Live-Aufführung.Dadurch entsteht ein Gefühl von Verbundenheit, Weite und Realismus
BGM	Eignet sich zum entspannten Hören von Hintergrundmusik, wobei der Klang außerhalb des Kopfes geortet wird.Setzt Yamahas eigene hochauflösende Technik HRTF (Head Related Transfer Function) ein, welche die Stereoposition des Klangs außerhalb des Kopfes platziert.

Standardeinstellung

STRAIGHT

HINWEIS

• Der SOUND FIELD MODE der einzelnen Audioeingänge wird gespeichert.
• Bei PURE DIRECT wird der Ton unabhängig von der Einstellung ohne Klangfeldeffekt wiedergegeben.

Mit hochauflösender Klangqualität hören (PURE DIRECT)

Bei eingeschaltetem PURE DIRECT werden die verschiedenen Verarbeitungsmodi und -schaltungen mit Ausnahme der für die Wiedergabe erforderlichen Grundfunktionen deaktiviert, was eine höhere Wiedergabedefinition mit niedrigerem Störgeräusch ermöglicht.

PURE DIRECT einsetzen

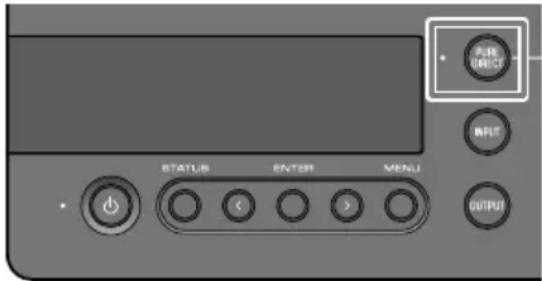

Die Taste [PURE DIRECT] auf dem Bedienfeld drücken, um diese Funktion zu (de)aktivieren.

Bei eingeschaltetem PURE DIRECT leuchtet die Anzeige auf der linken Seite der Taste [PURE DIRECT].

HINWEIS

- Bei eingeschaltetem PURE DIRECT sind einige Funktionen deaktiviert. Bei der Bedienung des Geräts wird in solchem Fall „NOT AVAILABLE“ im Informationsdisplay angezeigt. Näheres hierzu findet sich im Benutzerhandbuch.

Andere Funktionen

Näheres zu folgenden, nicht in dieser Anleitung erläuterten Inhalten findet sich im Benutzerhandbuch.

Teilebezeichnung für dieses Gerät und die Fernbedienung

Fernbedienung einsetzen

Im Informationsdisplay angezeigte Inhalte

Externen Verstärker verbinden

Um Audio von diesem Gerät auszugeben, kann ein externer (Vor- oder Leistungs-) Verstärker, ein Aktivlautsprecher oder ähnliches Gerät mit den Ausgangsbuchsen [PRE/LINE OUT] verbunden werden.

Über das Einstellungsmenü zugängliche Funktionen und Einstellungen

• DAC-Filter einstellen
Ändert die Art des eingesetzten DAC-Digitalfilters.
• DAC-Sperrbereich einstellen
Mit dieser Funktion kann Jitter reduziert und die Klangqualität verbessert werden.
- Ausgangsverstärkung für Kopfhörer und Ausgang PRE/LINE OUT einstellen
• Maximale Lautstärke festlegen
- Beim Einschalten vorgegebene Lautstärke einstellen
- Links/Rechts-Balance einstellen
- Automatische Abschaltfunktion einstellen
- Firmware-Version prüfen und Gerät initialisieren
Weitere oben nicht aufgeführte Themen

Benutzerhandbuch Einstellmenü-Liste

Firmware-Aktualisierungsfunktion

Störungsbeseitigung

Technische Daten

Innehåll

Läs först....46

Komma igång 47

☐ USB-kabel (Typ-A till Typ-B), 1,5 m × 1

OBS!

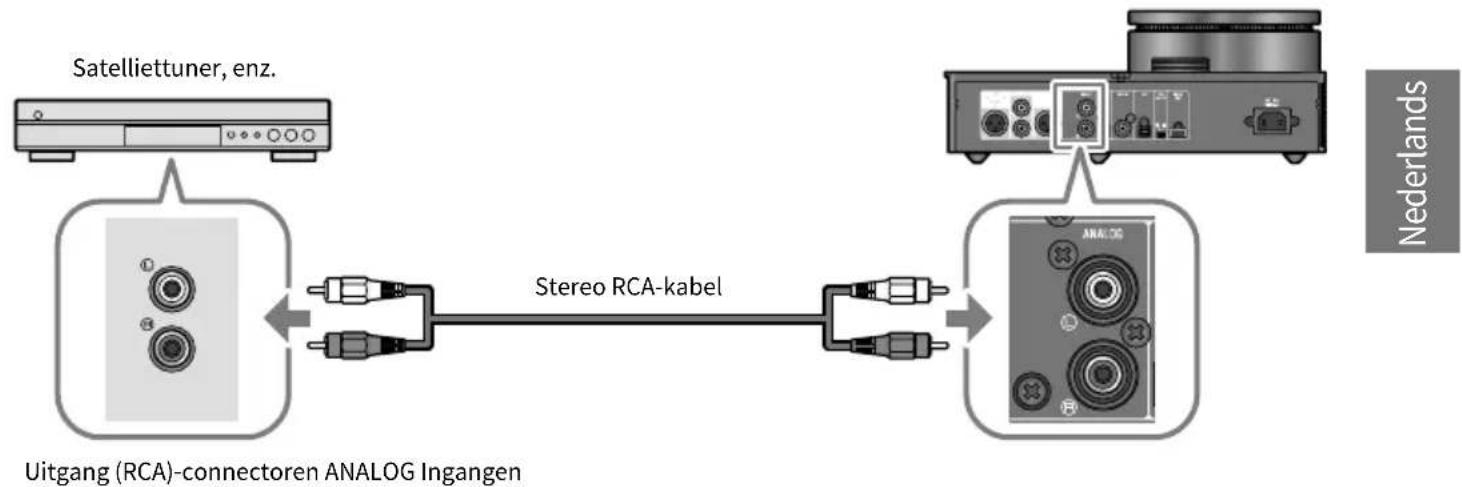

Analoge verbindingen
