MANUAL DE USUARIO HFR-E 1410 Hurricane

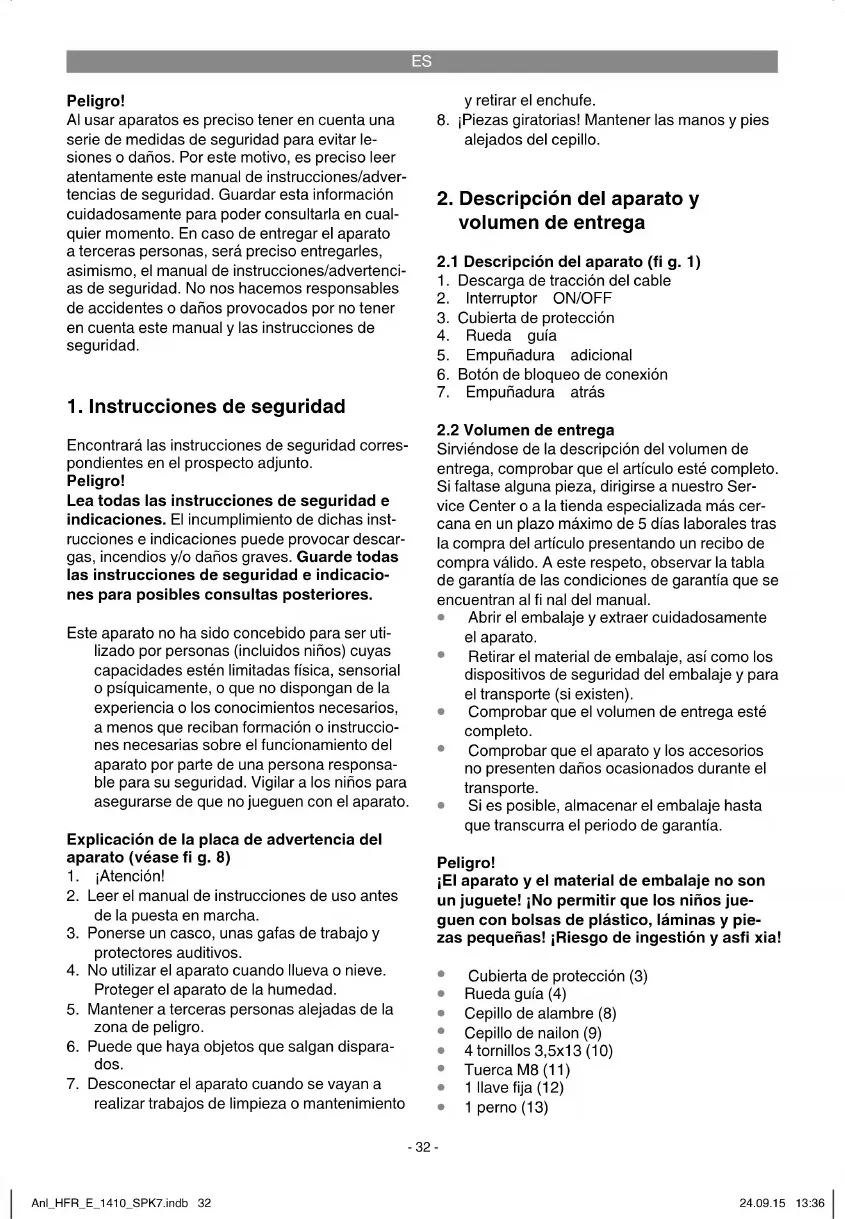

Peligro! Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual- quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci- as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres- pondientes en el prospecto adjunto. Peligro! Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas inst- rucciones e indicaciones puede provocar descar- gas, incendios y/o daños graves. Guarde todas las instrucciones de seguridad e indicacio- nes para posibles consultas posteriores. Este aparato no ha sido concebido para ser uti- lizado por personas (incluidos niños) cuyas capacidades estén limitadas física, sensorial o psíquicamente, o que no dispongan de la experiencia o los conocimientos necesarios, a menos que reciban formación o instruccio- nes necesarias sobre el funcionamiento del aparato por parte de una persona responsa- ble para su seguridad. Vigilar a los niños para asegurarse de que no jueguen con el aparato. Explicación de la placa de advertencia del aparato (véase fi g. 8)

2. Leer el manual de instrucciones de uso antes

de la puesta en marcha.

3. Ponerse un casco, unas gafas de trabajo y

protectores auditivos.

4. No utilizar el aparato cuando llueva o nieve.

Proteger el aparato de la humedad.

5. Mantener a terceras personas alejadas de la

6. Puede que haya objetos que salgan dispara-

7. Desconectar el aparato cuando se vayan a

realizar trabajos de limpieza o mantenimiento y retirar el enchufe.

8. ¡Piezas giratorias! Mantener las manos y pies

alejados del cepillo.

2. Descripción del aparato y

2.1 Descripción del aparato (fi g. 1)

1. Descarga de tracción del cable

2. Interruptor ON/OFF

3. Cubierta de protección

5. Empuñadura adicional

6. Botón de bloqueo de conexión

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser- vice Center o a la tienda especializada más cer- cana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente el aparato.

Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).

Comprobar que el volumen de entrega esté completo.

Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.

Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía. Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue- guen con bolsas de plástico, láminas y pie- zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Cubierta de protección (3)

Instrucciones de seguridad

El aparato ha sido concebido para eliminar hier- bajos de juntas entre adoquines y placas. No ha sido concebido para utilizarlo en superfi cies sen- sibles, como por ejemplo baldosas. Utilizar la máquina sólo en los casos que se indi- can explícitamente como de uso adecuado. Cual- quier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon- sable es el usuario u operario de la máquina. Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industria- les, comerciales o talleres, así como actividades similares.

4. Características técnicas

Tensión de red: ...................... 230-240 V ~ 50 Hz Consumo de energía: ............................... 140 W Velocidad marcha en vacío: ................. 1200 rpm Diámetro del cepillo máx.: ...................... 100 mm Clase de protección: ..................................... II/

Peso: ..........................................................2,0 kg Peligro! Ruido y vibración Los valores con respecto al ruido y la vibración se determinaron conforme a la norma EN 60745. Nivel de presión acústica L

............................................3 dB Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Los valores totales de vibración (suma de vec- tores en las tres direcciones) se determinaron conforme a la norma EN 60745. Lijado de superfi cies Valor de emisión de vibraciones a

Imprecisión K = 1,5 m/s

El valor de emisión de vibraciones indicado se ha calculado conforme a un método de ensayo normalizado, pudiendo, en algunos casos excep- cionales, variar o superar el valor indicado depen- diendo de las circunstancias en las que se utilice la herramienta eléctrica. El valor de emisión de vibraciones indicado pue- de utilizarse para comparar la herramienta con otras. El valor de emisión de vibraciones indicado tam- bién puede utilizarse para una valoración prelimi- nar de los riesgos. ¡Reducir la emisión de ruido y las vibracio- nes al mínimo!

Emplear sólo aparatos en perfecto estado.

Realizar el mantenimiento del aparato y limpi- arlo con regularidad.

Adaptar el modo de trabajo al aparato.

No sobrecargar el aparato.

En caso necesario dejar que se compruebe el aparato.

Apagar el aparato cuando no se esté utilizan- do.

Llevar guantes. Cuidado! Riesgos residuales Incluso si esta herramienta se utiliza adecua- damente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta eléctrica pueden producir- se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se

utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili-

ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio-

nes de las manos y los brazos si el aparato se utiliza durante un largo periodo tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado. Anl_HFR_E_1410_SPK7.indb 33Anl_HFR_E_1410_SPK7.indb 33 24.09.15 13:3624.09.15 13:36ES

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de que los datos de la placa de identifi cación coinci- dan con los datos de la red eléctrica. Aviso! Desenchufar el aparato antes de realizar ajustes. Encajar la parte superior de la carcasa (fi g. 3a/ pos. A) y la parte inferior (fi g. 3a/pos. B) y fi jarlas con un tornillo en cada lado (fi g. 3b/pos. 10). Introducir la rueda guía (fi g. 4/pos. 4) en la guía en la carcasa (fi g. 4/pos. A). Prestar atención al sonido que hace al encajarse. Colocar la cubierta de protección (fi g. 5/pos. 3) como se muestra en la fi g. 5 y fi jar con 2 tornillos (fi g. 5/pos. 10). Encajar el cepillo (fi g. 6a/pos. A) en el eje de acci- onamiento (fi g. 6a/pos. B). Asegurar que coincida bien con el alojamiento (fi g. 6a/pos. C). Para fi jar el cepillo es preciso fi jar el árbol. Para ello, int- roducir el perno (fi g. 2/pos. 13) en la entalladura del árbol (fi g. 6b) y sujetar con una mano. Apretar la tuerca (fi g. 6b/pos. 11) con la llave fi ja (fi g. 2/ pos. 12). ¡Atención! A continuación, volver a quitar el perno del árbol. Para el desmontaje a la hora de cambiar el cepil- lo, proceder en sentido contrario.

El aparato se puede conectar a cualquier toma de corriente protegida con un mín. de 10 A (con tensión de 230 V). El enchufe se debe proteger con un dispositivo de protección diferencial (FI). La corriente de liberación no debe superar los 30 mA.

Introducir el enchufe en la pieza de aco- plamiento del cable de conexión de equipo (prolongación).

Asegurar el cable de conexión de equipo (fig. 7/pos. A) con el alivio de tracción del cable (fig. 7/pos. 1) disponible en el aparato.

Para conectar, mantener apretado el botón de bloqueo de conexión (fig. 7/pos. 6) y pul- sar y mantener pulsado el interruptor ON/ OFF (fig. 7/pos. 2).

Para desconectarlo soltar el interruptor ON/ OFF (fig. 7/pos. 2). En el volumen de entrega se incluye un cepillo metálico (fi g. 2/pos. 8) y uno de nailon (fi g. 2/ pos. 9). El cepillo de alambre está indicado para superfi cies no sensibles y vegetación incrustada. Para vegetación ligera o superfi cies sensibles para el cepillo de alambre, utilizar el cepillo de nailon. ¡Atención! Realizar siempre primero una pru- eba para comprobar cuáles son los efectos en las superfi cies de los adoquines o placas. No emplear el aparato en superfi cies sensib- les como, por ejemplo, baldosas. ¡Atención! Emplear solo cepillos que se en- cuentren en perfecto estado. Sustituir de in- mediato los cepillos que estén desgastados o dañados. Sostener el aparato siempre con las dos manos. Dirigir el aparato lentamente a lo largo de la junta. Mantener una velocidad constante para lograr resultados homogéneos. Si resulta necesario, pa- sar varias veces el aparato por la junta.

7. Cambio del cable de conexión a

la red eléctrica Peligro! Cuando el cable de conexión a la red de este aparato esté dañado, deberá ser sustituido por el fabricante o su servicio de asistencia técnica o por una persona cualifi cada para ello, evitando así cualquier peligro.

8. Mantenimiento, limpieza y pedido

de piezas de repuesto Peligro! Desenchufar siempre antes de realizar algún tra- bajo de limpieza.

Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.

Se recomienda limpiar el aparato tras cada uso.

Limpiar el aparato con regularidad con un Anl_HFR_E_1410_SPK7.indb 34Anl_HFR_E_1410_SPK7.indb 34 24.09.15 13:3624.09.15 13:36ES

paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plá- stico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica.

Si la cubierta de protección está sucia, limpi- arla con un cepillo.

8.2 Escobillas de carbón

En caso de formación excesiva de chispas, ponerse en contacto con un electricista espe- cializado para que compruebe las escobillas de carbón. Peligro! Las escobillas de carbón sólo deben ser cambiadas por un electricista.

No hay que realizar el mantenimiento a más piezas en el interior del aparato.

8.4 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si- guientes:

No. de artículo del aparato

No. de identidad del aparato

No. del recambio de la pieza necesitada. Encontrará los precios y la información actual en www.isc-gmbh.info Cepillo de repuesto de acero: 34.241.00 Cepillo de repuesto de nailon: 34.241.10

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecu- ada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30 ˚C. Guardar la herramienta eléctrica en su embalaje original. Anl_HFR_E_1410_SPK7.indb 35Anl_HFR_E_1410_SPK7.indb 35 24.09.15 13:3624.09.15 13:36ES

Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje. Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade- cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados. Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH. Nos reservamos el derecho a realizar modifi caciones técnicas Anl_HFR_E_1410_SPK7.indb 36Anl_HFR_E_1410_SPK7.indb 36 24.09.15 13:3624.09.15 13:36ES

Información de servicio En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo. Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo. Categoría Ejemplo Piezas de desgaste* Material de consumo/Piezas de consumo* Falta de piezas *¡no tiene por qué estar incluido en el volumen de entrega! En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)? Describa ese fallo en el funcionamiento. Anl_HFR_E_1410_SPK7.indb 37Anl_HFR_E_1410_SPK7.indb 37 24.09.15 13:4024.09.15 13:40ES

Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, si este aparato no funcionase correctamente, lo lamentamos sinceramente y le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía o a la tienda donde ha comprado el aparato. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo

mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del

fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento. - Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre- carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o infl uencias externa (como, p. ej., daños por caídas). - Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ- cido por el uso.

4. El periodo de garantía es de 60 meses y comienza en la fecha de la compra del aparato. El derecho

de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta- das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info. Si

nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta. Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones. Anl_HFR_E_1410_SPK7.indb 38Anl_HFR_E_1410_SPK7.indb 38 24.09.15 13:3724.09.15 13:37NL
