Тип продукта	Пароочиститель
Бренд	Hurricane
Модель	HFR-E 1410
Напряжение сети	230-240 V ~ 50 Hz
Потребляемая мощность	140 W
Скорость вращения на холостом ходу	1200 об/мин
Максимальный диаметр щетки	100 mm
Класс защиты	II (двойная изоляция)
Вес	2,0 кг
Уровень звукового давления (LpA)	68 dB(A)
Уровень звуковой мощности (LWA)	88 dB(A)
Значение вибрации (ah)	≤ 2,5 m/s²
Предназначение	Удаление сорняков из швов между брусчаткой и плитами
В комплекте щетки	Металлическая щетка и нейлоновая щетка
Защитный кожух	Да
Направляющее колесо	Да
Блокировка запуска	Да (безопасность)
Разгрузка кабеля	Да
Запасная стальная щетка	Арт. 34.241.00
Запасная нейлоновая щетка	Арт. 34.241.10
Температура хранения	от 5 до 30 °C
Гарантия	60 месяцев

Часто задаваемые вопросы - HFR-E 1410 Hurricane

Как собрать пароочиститель Hurricane HFR-E 1410?

Соберите верхнюю и нижнюю части корпуса (рис. 3a) с помощью двух винтов (по одному с каждой стороны). Вставьте направляющее колесо в направляющую до щелчка. Закрепите защитный кожух двумя винтами. Для установки щетки поместите ее на вал, совместив пазы, затем закрепите гайкой M8 и рожковым ключом, предварительно заблокировав вал болтом. После затяжки удалите болт.

Какую щетку использовать для разных поверхностей?

Металлическая щетка подходит для нечувствительных поверхностей (брусчатка, твердые плиты) с упорными сорняками. Нейлоновая щетка подходит для более хрупких поверхностей и молодых побегов. Перед использованием всегда проводите тест на малозаметном участке.

Как безопасно запускать и останавливать устройство?

Для запуска нажмите и удерживайте блокировку запуска, затем нажмите выключатель Вкл/Выкл. Во время работы удерживайте его нажатым. Для остановки просто отпустите выключатель. Блокировка предотвращает случайный запуск.

Какие важные меры предосторожности?

Используйте средства защиты глаз и слуха. Не используйте устройство под дождем или снегом. Держите других людей на расстоянии. Всегда отключайте вилку перед чисткой или обслуживанием. Держите руки и ноги подальше от вращающихся щеток.

Как чистить и обслуживать устройство?

Отключите вилку. Протрите устройство влажной тканью с небольшим количеством мягкого мыла. Не используйте агрессивные средства. Продуйте вентиляционные отверстия сжатым воздухом низкого давления. При необходимости очистите защитный кожух щеткой.

Какие номера запасных частей для щеток?

Запасная металлическая щетка: арт. 34.241.00. Запасная нейлоновая щетка: арт. 34.241.10. Вы можете заказать эти детали в службе поддержки, указав тип устройства.

Можно ли использовать устройство на плитке или хрупких поверхностях?

Нет, устройство предназначено только для швов между брусчаткой и плитами. Не используйте его на хрупких поверхностях, таких как плитка, так как это может повредить их. Всегда проводите тест на скрытом участке.

Как заменить кабель питания?

Если кабель поврежден, его должен заменить производитель, его сервисная служба или квалифицированное лицо во избежание риска. Не пытайтесь отремонтировать его самостоятельно.

Какова гарантия на Hurricane HFR-E 1410?

Гарантия составляет 60 месяцев (5 лет) с даты покупки. Она покрывает производственные дефекты и дефекты материалов, но не включает нормальный износ, повреждения из-за неправильного использования или недостаточного обслуживания. Для предъявления гарантийных требований зарегистрируйте неисправное устройство на www.isc-gmbh.info.

Можно ли использовать устройство непрерывно в течение длительного времени?

Устройство предназначено для домашнего использования. Во избежание перегрева делайте регулярные перерывы. Соблюдайте правила безопасности и не используйте устройство сверх его возможностей. Надевайте перчатки для снижения вибрации.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HFR-E 1410 Hurricane

RU Оригинальное руководство по эксплуатации Электрический очиститель зазоров

1. Инструкции за безопасност

2.1 Описание на уреда (фиг. 1)

Обороти на празен ход: 1200 min ^-1

Колебание K_WA .....3 dB

Колебание K = 1,5 м/с²

подходяща слухова защита.

5. Преди пускане в експлоатация

Резервна стоманена четка: 34.241.00

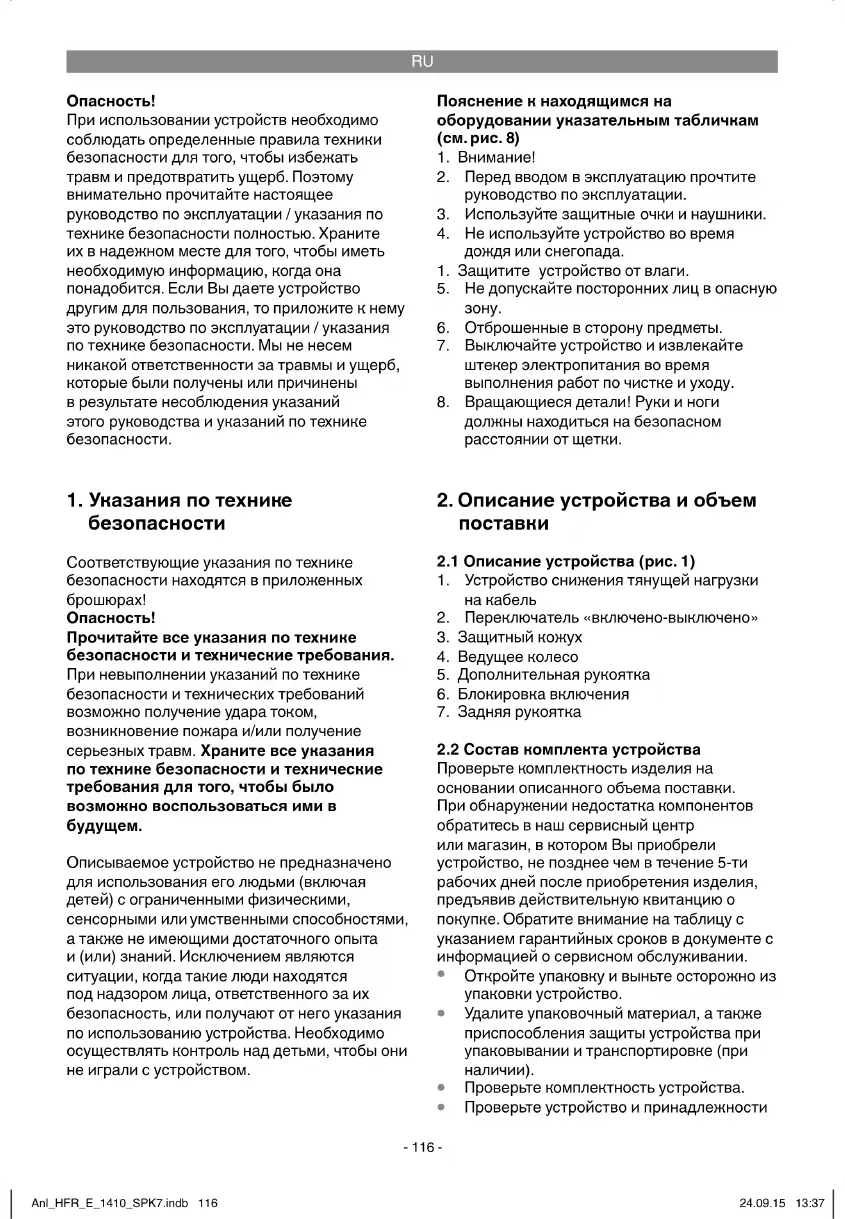

При использовании устройств необходимо соблюдать определенные правила техники безопасности для того, чтобы избежать травм и предотвратить ущерб. Поэтому внимательно прочитайте настоящее руководство по эксплуатации / указания по технике безопасности полностью. Храните их в надежном месте для того, чтобы иметь необходимую информацию, когда она понадобится. Если Вы даете устройство другим для пользования, то приложите к нему это руководство по эксплуатации / указания по технике безопасности. Мы не несем никакой ответственности за травмы и ущерб, которые были получены или причинены в результате несоблюдения указаний этого руководства и указаний по технике безопасности.

1. Указания по технике безопасности

Соответствующие указания по технике безопасности находятся в приложенных брошюрах! Опасность!

Прочитайте все указания по технике безопасности и технические требования.

При невыполнении указаний по технике безопасности и технических требований возможно получение удара током, возникновение пожара и/или получение серьезных травм. Храните все указания по технике безопасности и технические требования для того, чтобы было возможно воспользоваться ими в будущем.

Описываемое устройство не предназначено для использования его людьми (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также не имеющими достаточного опыта и (или) знаний. Исключением являются ситуации, когда такие люди находятся под надзором лица, ответственного за их безопасность, или получают от него указания по использованию устройства. Необходимо осуществлять контроль над детьми, чтобы они не играли с устройством.

Пояснение к находящимся на

оборудовании указательным табличкам (см. рис. 8)

1. Внимание!
2. Перед вводом в эксплуатацию прочтите руководство по эксплуатации.
3. Используйте защитные очки и наушники.
4. Не используйте устройство во время дождя или снегопада.
5. Защитите устройство от влаги.
6. Не допускайте посторонних лиц в опасную зону.
7. Отброшенные в сторону предметы.
8. Выключайте устройство и извлекайте штекер электропитания во время выполнения работ по чистке и уходу.
9. Вращающиеся детали! Руки и ноги должны находиться на безопасном расстоянии от щетки.

2. Описание устройства и объем поставки

2.1 Описание устройства (рис. 1)

1. Устройство снижения тянущей нагрузки на кабель
2. Переключатель «включено-выключено»
3. Защитный кожух
4. Ведущее колесо
5. Дополнительная рукоятка
6. Блокировка включения
7. Задняя рукоятка

2.2 Состав комплекта устройства

Проверьте комплектность изделия на основании описанного объема поставки. При обнаружении недостатка компонентов обратитесь в наш сервисный центр или магазин, в котором Вы приобрели устройство, не позднее чем в течение 5-ти рабочих дней после приобретения изделия, предъявив действительную квитанцию о покупке. Обратите внимание на таблицу с указанием гарантийных сроков в документе с информацией о сервисном обслуживании.

• Откройте упаковку и выньте осторожно из упаковки устройство.
• Удалите упаковочный материал, а также приспособления защиты устройства при упаковывании и транспортировке (при наличии).
  • Проверьте комплектность устройства.
  • Проверьте устройство и принадлежности

RU

на наличие возникших при

транспортировке повреждений.

- Сохраняйте упаковку по возможности до истечения срока гарантийных обязательств.

Опасность!

Устройство и упаковка не являются детскими игрушками! Запрещено детям играть с пластиковыми пакетами, пленками и мелкими деталями! Опасность заключается в том, что они могут проглотить или погибнуть от удушья!

• Защитный кожух (3)
• Ведущее колесо (4)
• Проволочная щетка (8)
• Нейлоновая щетка (9)
• 4 винта 3,5 x 13 (10)
• Гайка М8 (11)
• 1 вилочный гаечный ключ (12)
• 1 болт (13)
• Основной корпус (14)
- Оригинальное руководство по эксплуатации
- Указания по технике безопасности

устройства в промышленной, ремесленной или индустриальной области, а также в подобной деятельности.

4. Технические данные

Напряжение сети: 230–240 В, \~ 50 Гц

Потребляемая мощность:...... 140 Вт

Скорость вращения холостого хода: ..... 1200 об/мин

Диаметр щетки макс.: 100 мм

Класс защиты: ...... II/☐

Bec: 2,0 кг

Опасность!

Шумы и вибрация

Параметры шумов и вибрации были измерены в соответствии с нормами EN 60745.

Уровень давления шума L_ A ..... 68 дБ(А)

Неопределенность K_pA .....3 дБ

Уровень мощности шума L_WA ..... 88 дБ(А)

Неопределенность K_WA .....3 дБ

3. Использование в соответствии с предназначением

Устройство предназначено для удаления сорняков из швов между камнями или плитками мостовой. Оно не предназначено для использования на чувствительных поверхностях, например, на кафельной плитке.

Разрешается использовать устройство только в соответствии с его предназначением. Любое другое, отличающееся от этого использование считается не соответствующим предназначению. За все возникшие в результате такого использования ущерб или травмы любого вида несет ответственность пользователь и работающий с устройством, а не его изготовитель.

Учтите, что конструкция наших устройств не предназначена для использования их в промышленной, ремесленной или индустриальной области. Мы не несем никакой ответственности по гарантийным обязательствам при использовании

Используйте защиту органов слуха.

Воздействие шума может вызвать потерю слуха.

Суммарное значение величины вибрации (сумма векторов трех направлений) определено в соответствии с EN 60745.

Шлифование поверхности

Эмиссионный показатель вибрации a_b ≤ 2,5 м/сек ^2

Неопределенность K = 1,5 м/сек²

Приведенное значение эмиссии вибрации измерено стандартным методом проведения испытаний, оно может изменяться в зависимости от вида и способа использования электрического инструмента и в исключительных случаях превышать указанную величину.

Приведенное значение эмиссии вибрации может быть использовано для сравнения одного электрического инструмента с другим.

Приведенное значение эмиссии вибрации может быть использовано для предварительной оценки негативного

RU

ВЛИЯНИЯ.

Сведите образование шумов и вибрации к минимуму!

• Используйте только безукоризненно работающие устройства.
• Регулярно проводите техническое обслуживание и очистку устройства.
• При работе учитывайте особенности Вашего устройства.
• Не подвергайте устройство перегрузке.
• При необходимости дайте проверить устройство специалистам.
• Отключайте устройство, если вы его не используете.
• Используйте перчатки.

Осторожно!

Остаточные опасности

Даже в том случае, если Вы используете описываемый электрический инструмент в соответствии с предписанием, то и тогда всегда остается место для риска. Ниже приведен список остаточных опасностей, связанных с конструкцией настоящего

электрического инструмента:

1. Заболевание легких, в том случае если не используется соответствующий респиратор.
2. Повреждение слуха, в том случае если не используется соответствующее средство защиты слуха.
3. Нарушения здоровья в результате воздействия вибрации на руку при длительном использовании устройства или при неправильном пользовании и ненадлежащем техническом уходе.

5. Перед вводом в эксплуатацию

Убедитесь перед подключением, что данные на типовой табличке соответствуют параметрам сети.

Предупреждение!

Всегда вынимайте штекер из розетки прежде, чем осуществлять настройки устройства.

Соединить верхнюю (рис. 3а, поз. А) и нижнюю (рис. 3а, поз. В) детали корпуса и закрепить винтом с каждой стороны (рис. 3b, поз. 10).

Вставить ведущее колесо (рис. 4, поз. 4) в

направляющую на корпусе (рис. 4, поз. А). Оно должно войти в зацепление с характерным щелчком.

Надеть защитный кожух (рис. 5, поз. 3), как показано на рис. 5, и закрепить 2 винтами (рис. 5, поз. 10).

Надеть щетку (рис. 6а, поз. А) на ведущую ось (рис. 6а, поз. В). При этом необходимо следить за точностью посадки крепления (рис. 6а, поз. С). Для крепления щетки необходимо зафиксировать вал. Для этого вставить болт (рис. 2, поз. 13) в паз на валу (рис. 6b) и удерживать его рукой. Затянуть гайку (рис. 6b, поз. 11) вилочным гаечным ключом (рис. 2, поз. 12).

Внимание! После этого снова извлечь болт из вала.

Демонтаж для замены щетки выполняется в обратной последовательности.

6. Работа с устройством

Устройство можно подключать к любой розетке (переменное напряжение 230 В) с предохранителем с силой тока мин. 10 А. Защитите розетку при помощи автомата защитного отключения тока утечки (FI). Ток срабатывания не должен превышать 30 мА.

Вставьте штекер устройства в муфту кабеля питания устройства (удлинительный кабель).
Защитите кабель питания устройства (рис. 7, поз. А) с помощью прилагаемого к устройству приспособления для разгрузки кабеля от натяжения (рис. 7, поз. 1), как показано на рисунке.
- Для включения удерживайте устройство блокировки включения (рис. 7, поз. 6) в нажатом положении, нажмите переключатель «включено-выключено» (рис. 7, поз. 2) и удерживайте его в нажатом положении.
- Для выключения отпустите переключатель «включено-выключено» (рис. 7, поз. 2).

В комплект поставки входят две щетки: стальная (рис. 2, поз. 8) и нейлоновая (рис. 2, поз. 9). Для нечувствительных поверхностей и трудноудаляемой растительности подходит проволочная щетка. В случае легкой засоренности или на поверхностях,

RU

слишком чувствительных для стальной щетки, используется нейлоновая щетка.

Внимание! Наждый раз перед использованием необходимо выполнять пробный прогон с целью проверки возможного воздействия на поверхности, вымошенные камнем или плиткой. Не разрешается использовать устройство на чувствительных поверхностях, например, на кафельной плитке.

Внимание! Используйте только щетки, находящиеся в исправном состоянии! Изношенные или поврежденные щетки подлежат немедленной замене.

Всегда направляйте устройство двумя руками. Ведите устройство вдоль шва со скоростью шага. Для достижения равномерных результатов соблюдайте постоянную скорость. При необходимости обработайте шов несколько раз.

7. Замена кабеля питания электросети

Опасность!

Если будет поврежден кабель питания от электросети этого устройства, то его должен заменить изготовитель устройства, его служба сервиса или другое лицо с подобной квалификацией для того, чтобы избежать опасностей.

8. Очистка, техобслуживание и заказ запасных деталей

Опасность!

Перед всеми работами по очистке необходимо вынуть штекер из розетки электросети.

8.1 Очистка

• Содержите защитные приспособления, вентиляционные щели и корпус двигателя свободными насколько это возможно от пыли и грязи. Протрите устройство чистой ветошью или продуйте сжатым воздухом под низким давлением.
• Мы рекомендуем очищать устройство сразу после каждого использования.
  • Регулярно очищайте устройство влажной

ветошью с небольшим количеством жидкого мыла. Не используйте средства для очистки или растворы; они могут повредить пластмассовые части устройства. Следите за тем, чтобы вода не попала вовнутрь устройства. Попадание воды в электрическое устройство повышает опасность получения удара током.

Очищайте защитный кожух в случае загрязнения при помощи щетки.

8.2 Угольные щетки

При чрезмерном образовании искр сдайте фрезу в специализированную мастрескую для проверки угольных щеток. Опасность! Угольные щетки разрешается заменять только специалисту электрику.

8.3 Техобслуживание

Внутри устройства нет никаких деталей, нуждающихся в техническом уходе.

8.4 Заказ запасных деталей:

При заказе запасных деталей необходимо указать следующие данные;

• Тип устройства
• Номер артикула устройства
• Идентификационный номер устройства
• Номер необходимой запасной детали
Актуальные цены и информация находятся на странице www.isc-gmbh.info

Запасная щетка, сталь: 34.241.00

Запасная щетка, нейлон: 34.241.10

9. Утилизация и вторичное использование

Устройство поставляется в упаковке для предотвращения повреждений при транспортировке. Эта упаковка является сырьем и поэтому может быть использована вновь или направлена на повторную переработку сырья. Устройство и его принадлежности изготовлены из различных материалов, например, металла и пластмасс. Не выбрасывайте дефектные устройства вместе с бытовыми отходами. Для правильной утилизации устройство необходимо сдать в подходящий пункт приема. Если Вы не знаете, где находится пункт приема, уточните это в органах коммунального управления.

RU

10. Хранение

Храните устройство и его принадлежности в темном, сухом и неподверженном воздействию мороза, а также недоступном для детей месте. Оптимальная температура хранения находится между 5 °C и 30 °C.

Храните электроинструмент в оригинальной упаковке.

RU

Только для стран ЕС

Запрещено выбрасывать электроинструмент в обычный домашний мусор.

Согласно европейской директиве 2012/19/EG об использованных электрических и электронных устройствах и реализации в правовой системе соответствующей страны необходимо использованный электрический инструмент утилизировать отдельно и направлять на вторичную переработку для охраны окружающей среды.

Вторичная переработка - альтернатива обязательной отсылке устройства назад изготовителю: Владелец электрического устройства в случае избавления от собственности обязан,в качестве альтернативы отсылки назад изготовителю, содействовать надлежащей утилизации. Пришедшее в негодность устройство может быть передано в приемный пункт, который осуществит ликвидацию в соответствии с законом страны о цикличном производстве и обращении с мусором. Это не относится к приложенным к пришедшему в негодность оборудованию дополнительным устройствам и вспомогательным средствам, не содержащим электрические части.

Перепечатывание или прочие виды размножения документации и сопроводительных листов продукции фирмы, полностью или частично, разрешено производить только с однозначного разрешения ISC GmbH.

Сохраняется право на технические изменения

RU

Информация о сервисном обслуживании

Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве. Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием, например, для ремонта, поставки запчастей и быстроизнашающихся деталей, а также приобретения расходных материалов.

Следует обратить внимание на то, что в этом изделии следующие детали подвержены естественному износу или износу в связи с эксплуатацией / следующие детали требуются в качестве расходных материалов.

Категория Пример
Быстроизнашивающиеся детали*
Расходный материал/расходные части*
Недостающие компоненты

* Не обязательно входят в объем поставки!

При обнаружении дефектов или неисправностей мы просим Вас заявить о таком случае в сети Интернет на сайте www.isc-gmbh.info. Обратите внимание на точное описание неисправности и в любом случае ответьте на следующие вопросы:

• Устройство уже работало или оно было неисправным с самого начала?
• Вам бросилось что-либо в глаза перед возникновением неисправности (признак перед неисправностью)?
• Какую неисправность имеет устройство, по Вашему мнению (основной признак)? Опишите эту неисправность.

RU

Гарантийное свидетельство

Уважаемая покупательница, уважаемый покупатель,

наши продукты проходят тщательнейший контроль качества. Если это устройство все же не будет функционировать безупречно, мы просим Вас обратиться в наш сервисный отдел по адресу, указанному в этом гарантийном талоне, или в магазин, в котором Вы приобрели устройство. При предъявлении гарантийных требований действуют следующие условия.

1. Настоящие правила гарантии регулируют дополнительные условия оказания гарантийных услуг, которые нижкеупомянутый производитель обеспечивает покупателям своих новых устройств в дополнение к условиям гарантии в соответствии с законом. Эти гарантийные обязательства не затрагивают Ваши законные гарантийные требования. Наши гарантийные услуги для Вас бесплатны.
2. Гарантийные услуги распространяются только на дефекты нового устройства нижеупомянутого производителя, которое вы приобрели, связанные с недостатком материала или производственным браком, и ограничиваются по нашему выбору устранением таких дефектов устройства или заменой устройства. Учтите, что наши устройства не предназначены для использования в промышленных целях, в ремесленном производстве и на профессиональной основе. Поэтому гарантийный договор считается недействительным, если устройство использовалось в течение гарантийного срока на кустарных, промышленных предприятиях или в ремесленном производстве, а также подвергалось сопоставимой нагрузке.
3. Наша гарантия не распространяется на:

- повреждения устройства, возникшие в результате несоблюдения руководства по монтажу или неправильного монтажа, несоблюдения руководства по эксплуатации (например, при подключении к сети с неправильным напряжением или родом тока), несоблюдения требований касательно технического обслуживания и требований техники безопасности, воздействия на устройство аномальных условий окружающей среды или недостаточного ухода и технического обслуживания;

• повреждения устройства, возникшие в результате неправильного или ненадлежащего использования (например, перегрузка устройства или применение не допущенных к использованию насадок или принадлежностей), попадания в устройство посторонних предметов (например, песка, камней или пыли, повреждения при транспортировке), применения силы или внешних воздействий (например, повреждения при падении);

• повреждения устройства или частей устройства, связанные с износом в связи с эксплуатацией, обычным или другим естественным износом.

• Гарантийный срок составляет 60 месяца, отсчет начинается со дня покупки устройства. Гарантийные права необходимо предъявлять до истечения срока гарантии в течении двух недель после того как будет обнаружена неисправность. Заявления на гарантийное обслуживание после истечения срока гарантии не принимаются. Ремонт или замена устройства не ведет к продлению гарантийного срока, также при оказании такой услуги отсчет нового гарантийного срока на устройство или возможно установленные детали не начинается заново. Это условие действует также при обращении в местный сервисный отдел.

• Для предъявления гарантийного требования зарегистрируйте дефектное устройство на сайте: www.isc-gmbh.info. Если наша гарантия распространяется на дефект устройства, Вы незамедлительно получите отремонтированное или новое устройство.

Что касается быстроизнашивающихся, расходных деталей и недостающих компонентов, мы обращаем внимание на ограничения этой гарантии согласно информации о сервисном обслуживании настоящего руководствапо эксплуатации.
