Typ produktu	Parní čistič
Značka	Hurricane
Model	HFR-E 1410
Síťové napětí	230-240 V ~ 50 Hz
Příkon	140 W
Otáčky naprázdno	1200 ot/min
Max. průměr kartáče	100 mm
Třída ochrany	II (dvojitá izolace)
Hmotnost	2,0 kg
Hladina akustického tlaku (LpA)	68 dB(A)
Hladina akustického výkonu (LWA)	88 dB(A)
Hodnota emise vibrací (ah)	≤ 2,5 m/s²
Určené použití	Odstraňování plevele ze spár mezi dlažebními kostkami a deskami
Součástí balení kartáče	Kovový kartáč a nylonový kartáč
Ochranný kryt	Ano
Vodicí kolečko	Ano
Blokování spouště	Ano (bezpečnostní)
Odlehčení kabelu	Ano
Náhradní ocelový kartáč	Ref. 34.241.00
Náhradní nylonový kartáč	Ref. 34.241.10
Skladovací teplota	5 až 30 °C
Záruka	60 měsíců

Často kladené otázky - HFR-E 1410 Hurricane

Jak sestavit parní čistič Hurricane HFR-E 1410?

Sestavte horní a spodní část skříně (obr. 3a) pomocí dvou šroubů (jeden na každé straně). Zasuňte vodicí kolečko do drážky, dokud neuslyšíte cvaknutí. Upevněte ochranný kryt dvěma šrouby. Pro montáž kartáče nasaďte kartáč na hřídel, zarovnejte drážky, poté zajistěte maticí M8 a vidlicovým klíčem po zablokování hřídele šroubem. Po utažení šroub odstraňte.

Jaký kartáč použít na různé povrchy?

Kovový kartáč je vhodný na necitlivé povrchy (dlažební kostky, tvrdé desky) s odolným plevelem. Nylonový kartáč je vhodný na křehčí povrchy a mladé výhonky. Před použitím vždy vyzkoušejte na málo viditelném místě.

Jak bezpečně spustit a zastavit spotřebič?

Pro spuštění stiskněte a podržte blokování spouště, poté stiskněte vypínač Zapnuto/Vypnuto. Během používání jej držte stisknutý. Pro zastavení jednoduše uvolněte vypínač. Blokování zabraňuje náhodnému spuštění.

Jaká jsou důležitá bezpečnostní opatření?

Používejte ochranu očí a sluchu. Nepoužívejte spotřebič v dešti nebo na sněhu. Udržujte ostatní osoby v bezpečné vzdálenosti. Před čištěním nebo údržbou vždy odpojte zástrčku. Udržujte ruce a nohy mimo dosah rotujících kartáčů.

Jak čistit a udržovat spotřebič?

Odpojte zástrčku. Čistěte spotřebič vlhkým hadříkem a trochou jemného mýdla. Nepoužívejte agresivní prostředky. Profoukněte větrací štěrbiny stlačeným vzduchem o nízkém tlaku. V případě potřeby očistěte ochranný kryt kartáčem.

Jaká jsou čísla náhradních dílů pro kartáče?

Náhradní kovový kartáč: ref. 34.241.00. Náhradní nylonový kartáč: ref. 34.241.10. Tyto díly si můžete objednat u zákaznického servisu s uvedením typu spotřebiče.

Lze spotřebič používat na dlaždicích nebo křehkých površích?

Ne, spotřebič je určen pouze pro spáry mezi dlažebními kostkami a deskami. Nepoužívejte jej na křehkých površích, jako jsou dlaždice, protože by mohlo dojít k jejich poškození. Vždy proveďte test na skrytém místě.

Jak vyměnit napájecí kabel?

Pokud je kabel poškozen, musí být vyměněn výrobcem, jeho zákaznickým servisem nebo kvalifikovanou osobou, aby se předešlo riziku. Nepokoušejte se jej sami opravit.

Jaká je záruka na Hurricane HFR-E 1410?

Záruka je 60 měsíců (5 let) od data nákupu. Vztahuje se na výrobní a materiálové vady, nikoli na běžné opotřebení, poškození v důsledku nesprávného použití nebo nedostatečné údržby. Pro uplatnění záruky zaregistrujte vadný spotřebič na www.isc-gmbh.info.

Mohu spotřebič používat nepřetržitě po dlouhou dobu?

Spotřebič je určen pro domácí použití. Aby nedošlo k přehřátí, dělejte pravidelné přestávky. Dodržujte bezpečnostní pokyny a nepoužívejte spotřebič nad jeho možnosti. Noste rukavice pro snížení vibrací.

NÁVOD K OBSLUZE HFR-E 1410 Hurricane

CZ Originální návod k obsluze Elektrický čistič mezer

SK Originálny návod na obsluhu Elektrický čistič škár

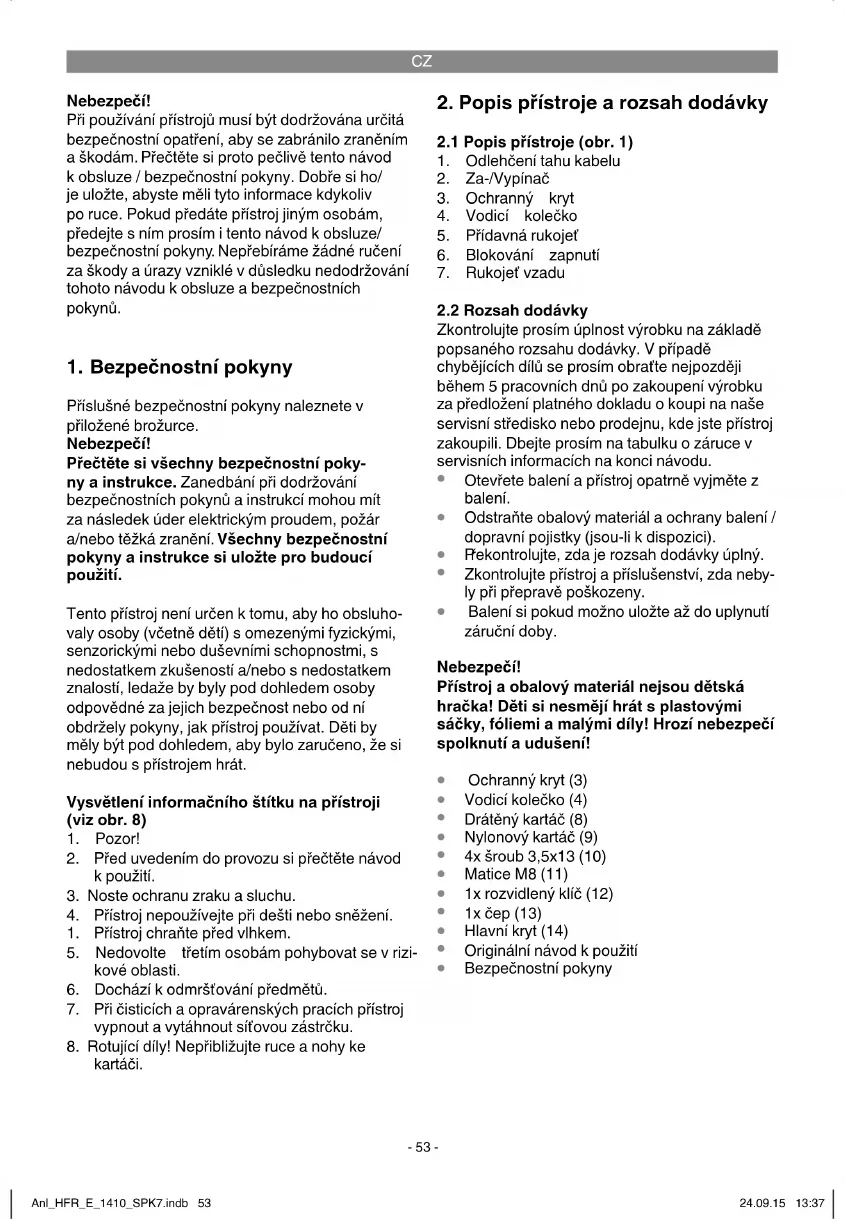

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.

Nebezpečí!

Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

Tento přístroj není určen k tomu, aby ho obsluho- valy osoby (včetně dětí) s omezenými fyzickými, senzorickými nebo duševními schopnostmí, s nedostatkem zkušeností a/nebo s nedostatkem znalostí, ledaže by byly pod dohledem osoby odpovědné za jejich bezpečnost nebo od ní obdržely pokyny, jak přístroj používat. Děti by měly být pod dohledem, aby bylo zaručeno, že si nebudou s přístrojem hrát.

Vysvětlení informačního štítku na přístroji (viz obr. 8)

1. Pozor!
2. Před uvedením do provozu si přečtěte návod k použití.
3. Noste ochranu zraku a sluchu.
4. Přístroj nepoužívejte při dešti nebo sněžení.
5. Přístroj chraňte před vlhkem.
6. Nedovolte třetím osobám pohybovat se v rizikové oblasti.
7. Dochází k odmršťování předmětů.
8. Při čisticích a opravárenských pracích přístroj vypnout a vytáhnout síťovou zástrčku.
9. Rotující díly! Nepřibližujte ruce a nohy ke kartáči.

2. Popis přístroje a rozsah dodávky

1. Odlehčení tahu kabelu
2. Za-/Vypínač
3. Ochranný kryt
4. Vodicí kolečko
5. Přídavná rukojeť
6. Blokování zapnutí
7. Rukojeť vzadu

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

• Otevřete balení a přístroj opatrně vyjměte z balení.
• Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
• Překontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.
• Balení si pokud možno uložte až do uplynutí záruční doby.

Nebezpečí!

Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

• Ochranný kryt (3)
• Vodicí kolečko (4)
• Drátěný kartáč (8)
• Nylonový kartáč (9)
• 4x šroub 3,5x13 (10)
• Matice M8 (11)
• 1x rozvidlený klíč (12)
• 1x čep (13)
• Hlavní kryt (14)
• Originální návod k použití
- Bezpečnostní pokyny

CZ

3. Použití podle účelu určení

Přístroj je určen k odstraňování plevele ze spár a mezer mezi dlažděním a kamennými / betonovými deskami. Není určen k použití na citlivých površích (např. na dlaždičkách).

Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše prístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je prístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

4. Technická data

Sítové napětí: 230–240 V \~ 50 Hz

Příkon: 140W

Otáčky na volnoběh: 1 200 min ^-1

Průměr kartáče max.: 100 mm

Třída ochrany: ...... II回

Hmotnost: 2,0 kg

Nebezpečí!

Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 60745.

Hladina akustického tlaku L _pA ...... 68 dB(A)

Nejistota K_pA .....3 dB

Působení hluku může způsobit ztrátu sluchu.

Hodnoty celkových vibrací (vektorový součet tří směrů) změřeny podle normy EN 60745.

Broušení povrchů

Emisní hodnota vibrací a_n ≤ 2,5 m/s²

Nejistota K = 1,5 m/s²

Uvedená emisní hodnota vibrací byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití

elektrického přístroje, a ve výjimečných případech se může nacházet nad uvedenou hodnotou.

Uvedená emisní hodnota vibrací může být použita ke srovnání jednoho elektrického přístroje s jinými přístroji.

Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení negativních vlivů.

Omezte tvorbu hluku a vibrace na minimum!

• Používejte pouze přístroje v bezvadném stavu.
• Pravidelně provádějte údržbu a čištění přístroje.
• Přizpůsobte Váš způsob práce přístroji.
  • Nepřetěžujte přístroj.
  • V případě potřeby nechte přístroj zkontrolovat.
  • Pístroj vypněte, pokud ho nepoužíváte.
  • Nosterukavice.

Pozor!

I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhodná ochranná maska proti prachu.
2. Poškození sluchu, pokud se nenosí žádná vhodná ochrana sluchu.
3. Poškození zdraví, které je následkem vibrací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.

Varování!

Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky.

Horní díl krytu (obr. 3a / pol. A) a dolní díl krytu (obr. 3a / pol. B) sestavte a na obou stranách je sešroubujte pomocí vždy jednoho šroubu (obr. 3b / pol. 10).

Vodicí kolečko (obr. 4 / pol. 4) zasuňte do vedení v krytu (obr. 4 / pol. A). Přitom dbejte na slyšitelné zacvaknutí!

Ochranný kryt (obr. 5 / pol. 3) nasad'te tak, jak je

CZ

znázorněno na obr. 5 a upevněte ho pomocí 2 šroubů (obr. 5 / pol. 10). Kartáč (obr. 6a / pol. A) nasuňte na pohonnou osu (obr. 6a / pol. B). Při tom dbejte na přesné zapadnutí na určené místo (obr. 6a / pol. C). Při upevnění kartáče musí být hřídel zafixována. Čep (obr. 2 / pol. 13) zasuňte do mezery v hřídeli (obr. 6b) a podržte ho jednou rukou. Pomocí rozvidleného klíče (obr. 2 / pol. 12) pevně utáhněte matici (obr. 6b / pol. 11). Pozor! Čep poté z hřídele opět vyjměte.

Při demontáži a výměně kartáčů postupujte v obráceném sledu.

6. Obsluha

Přístroj může být připojen na každou zásuvku jištěnou min. 10 A (s 230 V střídavým napétím). Zásuvku je třeba zajistit ochranným vypínačem proti chybnému proudu (FI). Spouštěcí proud smí činit max. 30 mA.

• Zastrčit přístrojovou zástrčku do vidlice napájecího vedení přístroje (prodloužení).
• Přípojné vedení přístroje (obr. 7 / pol. A) zajistěte pomocí odlehčení tahu kabelu instalovaného na přístroji (obr. 7 / pol. 1) tak, jak je znázorněno na obrázku.
• Pro zapnutí držte blokování zapnutí (obr. 7 / pol. 6) stisknuté, zmáčkněte za-/vypínač (obr. 7 / pol. 2) a držte ho zmáčknutý.
• Pro vypnutí uvolněte za-/vypínač (obr. 7 / pol. 2).

V rozsahu dodávky se nacházejí vždy jeden ocelový kartáč (obr. 2 / pol. 8) a jeden nylonový kartáč (obr. 2 / pol. 9). Pro odolné povrchy a houževnatou vegetaci je vhodný drátěný kartáč. Pro mirný porost vegetace nebo povrchy, které jsou pro drátěný kartáč příliš citlivé, používejte nylonový kartáč.

Pozor! Před používáním proved'te krátký zkušební provoz, při němž si ověřte případné účinky na povrchy dláždění a betonových / kamenných desek. Přístroj nepoužívejte na citlivé plochy, např. na dlaždičky.

Pozor! Kartáče používejte jen tehdy, jsou-li v bezvadném stavu! Opotřebované nebo poškozené kartáče ihned vyměňte.

Přístroj vždy držte oběma rukama. Přístroj ved’te podél spáry / mezery rychlostí chůze. Abyste dosáhli stejnoměrného účinku, dbejte na stejnoměrnou rychlost. V případě potřeby proved’te čištění mezery / spáry několikrát.

7. Výměna síťového napájecího vedení

Nebezpečí!

Pokud je sítové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou osobou, aby se zabránilo nebezpečím.

8. Čištění, údržba a objednání náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte síťovou zástrčku.

8.1 Čištění

• Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nizkém tlaku.
• Doporučujeme přímo po každém použití přístroj vyčistit.
• Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čistící prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.
• Ochranný kryt v případě znečištění vyčistěte kartáčem.

8.2 Uhlíkové kartáčky

Při nadměrné tvorbě jisker nechte překontrolovat odborníkem uhlíkové kartáčky.

Nebezpečí! Uhlíkové kartáčky smí vyměnit pouze odborný elektrikář.

8.3 Údržba

Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.

CZ

8.4 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

• Typpřístroje
• Číslo artiklu přístroje
• Identifikační číslo přístroje
• Číslo požadovaného náhradního dílu

Aktuální ceny a informace naleznete na www.isc-gmbh.info

Náhradní ocelový kartáč: 34.241.00

Náhradní nylonový kartáč: 34.24110

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

10. Skladování

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30°C. Uložte elektrický přístroj v originálním balení.

CZ

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku:

Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na dily příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH.

Technickézměny vyhrazeny

CZ

Servisníinformace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad
Rychleopotřebitelné díly*
Spotřební materiál/spotřební díly*
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

• Fungoval přístroj předtím nebo byl od začátku defektní?
  Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
  Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní přiznak)?
  Popište tuto chybnou funkci.

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice lito a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tom-to záručním listu nebo na prodejnu, kde jste přístroj zakoupili. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vyloučeny:

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), použiváním násilí nebo cizím působením (jako např. škody způsobené pádem).

- Skody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

1. Záruční doba činí 60 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

2. Pro uplatňování požadavků poskytnutí záruky nahlaste prosím Váš defektní přístroj na: www.isc-gmbh.info. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.

SK

Nebezpečenstvo!

1. Bezpečnostné pokyny

• Ochranný kryt (3)
• Vodiace koliesko (4)
• Drôtená kefa (8)
• Nylonová kefa (9)
• 4x skrutka 3,5x13 (10)
• Matice M8 (11)
• 1x vidlicový kl'úč (12)
• 1x čap (13)
• Hlavné teleso (14)
• Originálny návod na obsluhu
- Bezpečnostné pokyny

SK

Hladina akustického tlaku L_pA 68 dB (A) Nepresnost K_pA 3 dB Hladina akustického výkonu L_WA 88 dB (A) Nepresnost K_WA 3 dB

Pri výmene kefy postupujte pri demontáži v opačnom poradí.

6. Obsluha

Pred všetkými údržbovými a čistiacimi prácami vytiahnite kábel zo siete.

8.1 Čistenie

Recyklačná alternatíva k výzve na spätné zaslanie výrobku:

* nie je bezpodmienečne obsiahnuté v objeme dodávky!
