HFR-E 1410 - Pulitore a vapore Hurricane - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pulitore a vapore
Marca	Hurricane
Modello	HFR-E 1410
Tensione di rete	230-240 V ~ 50 Hz
Potenza assorbita	140 W
Velocità di rotazione a vuoto	1200 giri/min
Diametro spazzola max	100 mm
Classe di protezione	II (doppio isolamento)
Peso	2,0 kg
Livello di pressione acustica (LpA)	68 dB(A)
Livello di potenza acustica (LWA)	88 dB(A)
Valore di emissione di vibrazione (ah)	≤ 2,5 m/s²
Utilizzo previsto	Rimozione delle erbacce dai giunti tra pietre e lastre
Spazzole incluse	Spazzola metallica e spazzola in nylon
Coperchio di protezione	Sì
Ruota di guida	Sì
Blocco di avviamento	Sì (sicurezza)
Scarico cavo	Sì
Spazzola di ricambio in acciaio	Rif. 34.241.00
Spazzola di ricambio in nylon	Rif. 34.241.10
Temperatura di stoccaggio	5-30 °C
Garanzia	60 mesi

Domande frequenti - HFR-E 1410 Hurricane

Come assemblare il pulitore a vapore Hurricane HFR-E 1410?

Assemblare la parte superiore e inferiore dell'alloggiamento (fig. 3a) con due viti (una per lato). Inserire la ruota di guida nella guida fino a sentire un clic. Fissare il coperchio di protezione con due viti. Per montare la spazzola, posizionarla sull'albero allineando le tacche, quindi fissare con il dado M8 e la chiave a forchetta dopo aver bloccato l'albero con il bullone. Rimuovere il bullone dopo il serraggio.

Quale spazzola utilizzare per le diverse superfici?

La spazzola metallica è adatta per superfici insensibili (pietre, lastre dure) con erbacce tenaci. La spazzola in nylon è adatta per superfici più delicate e giovani germogli. Effettuare sempre una prova su un'area poco visibile prima dell'uso.

Come avviare e fermare l'apparecchio in sicurezza?

Per avviare, tenere premuto il blocco di avviamento e poi premere l'interruttore di accensione/spegnimento. Tenerlo premuto durante l'uso. Per fermare, rilasciare semplicemente l'interruttore. Il blocco impedisce un avviamento accidentale.

Quali sono le precauzioni di sicurezza importanti?

Indossare protezioni per gli occhi e l'udito. Non utilizzare l'apparecchio sotto la pioggia o la neve. Tenere le altre persone a distanza. Staccare sempre la spina prima della pulizia o manutenzione. Tenere mani e piedi lontani dalle spazzole in rotazione.

Come pulire e mantenere l'apparecchio?

Staccare la spina. Pulire l'apparecchio con un panno umido e un po' di sapone neutro. Non utilizzare prodotti aggressivi. Soffiare le fessure di ventilazione con aria compressa a bassa pressione. Pulire il coperchio di protezione con una spazzola se necessario.

Quali sono i numeri delle parti di ricambio per le spazzole?

Spazzola metallica di ricambio: rif. 34.241.00. Spazzola in nylon di ricambio: rif. 34.241.10. È possibile ordinare questi pezzi presso il servizio post-vendita indicando il tipo di apparecchio.

L'apparecchio può essere utilizzato su piastrelle o superfici fragili?

No, l'apparecchio è progettato solo per i giunti tra pietre e lastre. Non utilizzarlo su superfici fragili come le piastrelle, poiché potrebbe danneggiarle. Effettuare sempre un test su un'area nascosta.

Come sostituire il cavo di alimentazione?

Se il cavo è danneggiato, deve essere sostituito dal produttore, dal suo servizio post-vendita o da una persona qualificata per evitare rischi. Non tentare di ripararlo da soli.

Qual è la garanzia del Hurricane HFR-E 1410?

La garanzia è di 60 mesi (5 anni) dalla data di acquisto. Copre difetti di fabbricazione e materiale, ma non l'usura normale, i danni dovuti a uso non conforme o manutenzione insufficiente. Per far valere la garanzia, registrare l'apparecchio difettoso su www.isc-gmbh.info.

Posso utilizzare l'apparecchio in modo continuo per molto tempo?

L'apparecchio è progettato per uso domestico. Per evitare il surriscaldamento, fare pause regolari. Rispettare le istruzioni di sicurezza e non utilizzare l'apparecchio oltre le sue capacità. Indossare guanti per ridurre le vibrazioni.

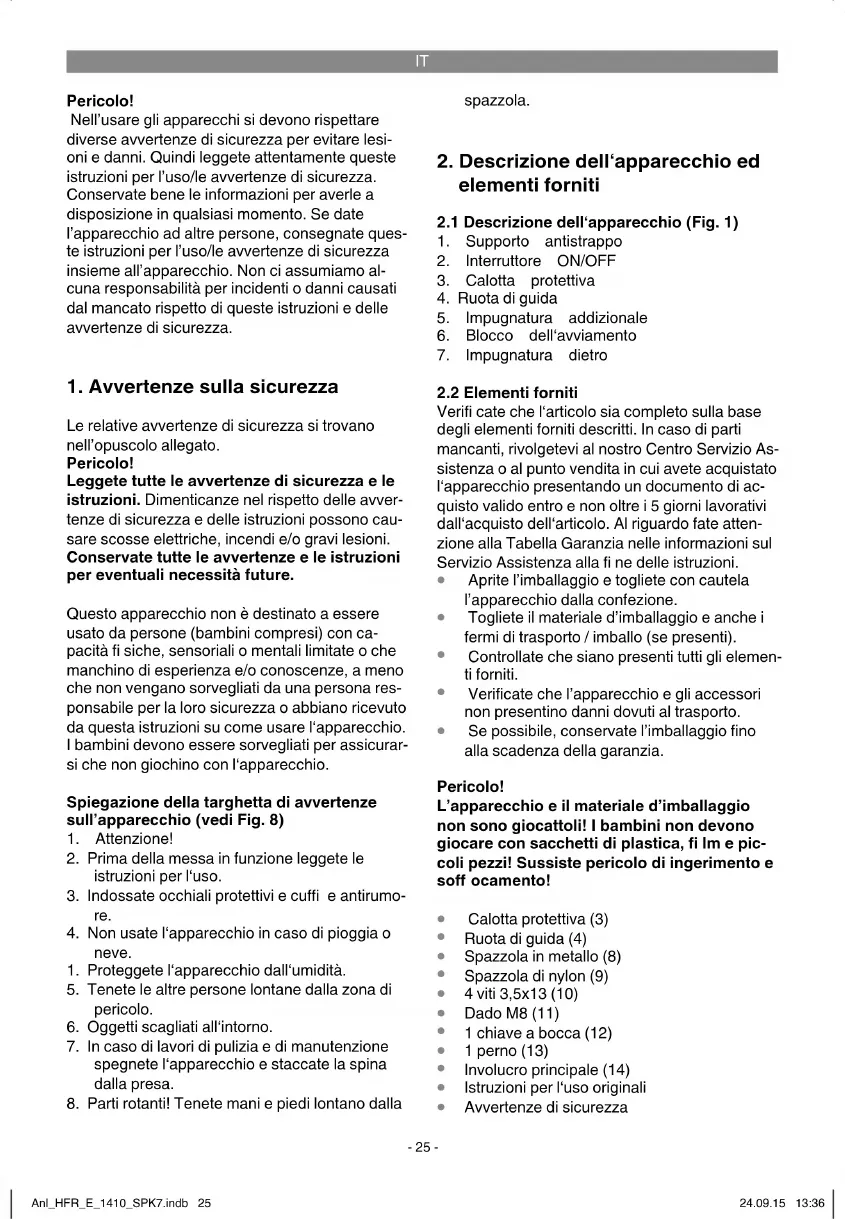

MANUALE UTENTE HFR-E 1410 Hurricane

IT Istruzioni per l'uso originali Spazzatrice elettrica per lastricati

Nell'usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consegnate queste istruzioni per l'uso/le avvertenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell'opuscolo allegato.

Pericolo!

Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

Questo apparecchio non è destinato a essere usato da persone (bambini compresi) con capacità fi siche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona responsabile per la loro sicurezza o abbiano ricevuto da questa istruzioni su come usare l'apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.

Spiegazione della targhetta di avvertenze sull'apparecchio (vedi Fig. 8)

1. Attenzione!
2. Prima della messa in funzione leggete le istruzioni per l'uso.
3. Indossate occhiali protettivi e cuffi e antirumore.
4. Non usate l'apparecchio in caso di pioggia o neve.
5. Proteggete l'apparecchio dall'umidità.
6. Tenete le altre persone lontane dalla zona di pericolo.
7. Oggetti scagliati all'intorno.
8. In caso di lavori di pulizia e di manutenzione spegnete l'apparecchio e staccate la spina dalla presa.
9. Parti rotanti! Tenete mani e piedi lontano dalla

spazzola.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1)

1. Supporto antistrappo

2. Interruttore ON/OFF

3. Calotta protettiva

4. Ruota di guida

5. Impugnatura addizionale

6. Blocco dell'avviamento

7. Impugnatura dietro

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.
• Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
  Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.

Pericolo!

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Calotta protettiva (3)
• Ruota di guida (4)
• Spazzola in metallo (8)
• Spazzola di nylon (9)
• 4 viti 3,5x13 (10)
Dado M8 (11)
• 1 chiave a bocca (12)
• 1 perno (13)
• Involucro principale (14)
• Istruzioni per l'uso originali
• Avvertenze di sicurezza

IT

3. Utilizzo proprio

L'apparecchio è concepito per rimuovere erbacce da giunture tra selciato e piastre. Non è adatto per l'uso su superfi ci delicate, ad es. piastrelle.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Tensione di rete: 230-240 V\~50 Hz

Potenza assorbita: 140 W

Numero di giri a vuoto: 1200 min ^-1

Diametro spazzola max.: 100 mm

Grado di protezione: ...... 11回

Peso: 2,0 kg

Pericolo!

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 60745.

Livello di pressione acustica L_pA ..... 68 dB (A)

Incertezza K_pA .....3 dB

Livello di potenza acustica L_WA ..... 88 dB (A)

Incertezza K_WA .....3 dB

Portate cuffi e antirumore.

L'eff etto del rumore può causare la perdita dell'udito.

Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma EN 60745.

Levigatura di superfi ci

Valore emissione vibrazioni a_n ≤ 2,5 m/s ^2 Incertezza K = 1,5 m/s ^2

Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova normalizzato e può variare a seconda del modo in cui l'elettroutensile viene utilizzato e, in casi eccezionali, può essere superiore al valore riportato.

Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi.

Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischi.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

• Utilizzate soltanto apparecchi in perfetto stato.
• Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
• Adattate il vostro modo di lavorare all'apparecchio.
  • Non sovraccaricate l'apparecchio.
  • Fate eventualmente controllare l'apparecchio.
• Spegnete l'apparecchio se non lo utilizzate.
  • Indossate i guanti.

Attenzione!

Rischi residui

Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.
2. Danni all'udito nel caso in cui non vengano indossate cuffi e antirumore adeguate.
3. Danni alla salute derivanti da vibrazioni mano-braccio se l'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca-zione corrispondano a quelli di rete.

Avvertenza!

Staccate sempre la spina di alimentazione prima di ogni impostazione all'utensile.

IT

Unite la parte superiore (Fig. 3a/Pos. A) e la parte inferiore dell'involucro (Fig. 3a/Pos. B) e fi ssatele su entrambi i lati rispettivamente con una vite (Fig. 3b/Pos. 10).

Inserite la ruota di guida (Fig. 4/Pos. 4) nella guida dell'involucro (Fig. 4/Pos. A). Nel fare questo assicuratevi che si senta lo scatto di arresto. Inserite la calotta protettiva (Fig. 5/Pos. 3) come mostrato nella Fig. 5 e fi ssatela con 2 viti (Fig. 5/Pos. 10).

Inserite la spazzola (Fig. 6a/Pos. 4) sull'asse di comando (Fig. 6a/Pos. B). Osservate quindi che la sede si adatti perfettamente (Fig. 6a/Pos. C). L'albero deve essere fi ssato per serrare la spazzola. A questo scopo inserite il perno (Fig. 2/Pos. 13) nella cavità dell'albero (Fig. 6b) e tenetelo saldamente con una mano. Con la chiave a bocca (Fig. 2/Pos. 12) serrate il dado (Fig. 6b/Pos. 11).

Attenzione! Poi togliete di nuovo il perno dall'albero.

Per lo smontaggio, nel caso di cambio spazzola, procedete nell'ordine inverso.

6. Uso

L'apparecchio può essere collegato a ogni presa di corrente protetta per min. 10A (con 230 V tensione alternata). La presa di corrente va protetta con un interruttore di sicurezza per correnti di guasto (FI). La corrente di apertura deve essere al massimo di 30mA.

• Infilate la spina dell'apparecchio nell'accoppiamento del cavo di alimentazione dell'apparecchio (prolunga).
• Assicurate secondo l'illustrazione il cavo di alimentazione (Fig. 7/Pos. A) con lo scarico della trazione che si trova sull'apparecchio (Fig. 7/Pos. 1).
• Per accendere tenete premuto il blocco dell'avviamento (Fig. 7/Pos. 6) e contemporaneamente premete e tenete premuto il pulsante ON/OFF (Fig. 7/Pos. 2).
• Per spegnere mollate l'interruttore ON/OFF (Fig. 7/Pos. 2).

Tra gli elementi forniti si trovano rispettivamente una spazzola di acciaio (Fig. 2/Pos. 8) e una spazzola di nylon (Fig. 2/Pos. 9). La spazzola in metallo è adatta per superfi ci resistenti e sporco difficile. In caso di poco sporco o di superfici troppo delicate per la spazzola in metallo si deve usare la spazzola di nylon.

Attenzione! Prima di usare l'apparecchio eseguite sempre una breve prova per verifi care eventuali effetti sulle superfici di selciati o piastre. Non usate l'apparecchio su superfi ci delicate, ad es. piastrelle.

Attenzione! Utilizzate solo spazzole in perfette condizioni! Sostituite immediatamente le spazzole usurate o danneggiate.

Conducete l'apparecchio sempre con due mani e procedete a passo d'uomo lungo le giunture. Per risultati uniformi spostatevi sempre con la stessa velocità. Se necessario, passate più volte nella stessa giuntura.

7. Sostituzione del cavo di alimentazione

Pericolo!

Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente.

8.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consigliamo di pulire l'apparecchio subito dopo averlo usato.
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
• Per togliere lo sporco dalla calotta protettiva usate una spazzola.

IT

8.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate controllare le spazzole al carbone da un elettricista.

Pericolo! Le spazzole al carbone devono essere sostituite solo da un elettricista.

8.3 Manutenzione

All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

• modello dell'apparecchio
• numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

Spazzola di ricambio acciaio: 34.241.00

Spazzola di ricambio nylon: 34.241.10

9. Smaltimento e riciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L'apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va consegnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all'amministrazione comunale.

10. Conservazione

Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l'elettroutensile nell'imballaggio originale.

IT

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il proprietario dell'apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore riproduzione, anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

IT

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio
Parti soggette ad usura *
Materiale di consumo/parti di consumo *
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:

• L'apparecchio ha già funzionato una volta o era difettoso fin dall'inizio?
• Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
- A vostro parere che cosa non funziona nell'apparecchio (sintomo principale)?
Descrivete che cosa non funziona.

IT

Certifi cato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se tuttavia una volta l'apparecchio non dovesse funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro Servizio Assistenza all'indirizzo indicato in questa scheda di garanzia o al punto vendita in cui avete acquistato l'apparecchio. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è limitata, a nostra discrezione, all'eliminazione di questi difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.

1. Sono esclusi dalla nostra garanzia:

- Danni all'apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, dalla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all'apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell'apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).

- Danni all'apparecchio o a parti di esso da ricondurre a un'usura comune, dovuta all'uso o di altro tipo naturale.

1. Il periodo di garanzia è 60 mesi e inizia a partire dalla data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

2. Per rivendicare il diritto di garanzia vi preghiamo di denunciare l'apparecchio difettoso sul sito internet: www.isc-gmbh.info. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.
