HFR-E 1410 - Aurupuhasti Hurricane - Tasuta kasutusjuhend

Toote tüüp	Aurupuhastaja
Kaubamärk	Hurricane
Mudel	HFR-E 1410
Võrgupinge	230-240 V ~ 50 Hz
Tarbitav võimsus	140 W
Tühikäigu pöörlemiskiirus	1200 p/min
Harja maksimaalne läbimõõt	100 mm
Kaitsetüüp	II (topeltisolatsioon)
Kaal	2,0 kg
Helirõhu tase (LpA)	68 dB(A)
Helivõimsuse tase (LWA)	88 dB(A)
Vibratsiooni emissiooniväärtus (ah)	≤ 2,5 m/s²
Ettenähtud kasutus	Umbrohu eemaldamine sillutise ja plaatide vahelistest vuukidest
Kaasas olevad harjad	Metallist hari ja nailonhari
Kaitsekate	Jah
Juhtratas	Jah
Käivituslukk	Jah (ohutus)
Kaabli hoidik	Jah
Vahetushari metall	Ref. 34.241.00
Vahetushari nailon	Ref. 34.241.10
Ladustamistemperatuur	5 kuni 30 °C
Garantii	60 kuud

Korduma kippuvad küsimused - HFR-E 1410 Hurricane

Kuidas Hurricane HFR-E 1410 aurupuhastajat kokku panna?

Pange korpuse ülemine ja alumine osa kokku kahe kruviga (üks mõlemalt poolt) (joon. 3a). Paigaldage juhtratas juhikusse, kuni kuulete klõpsatust. Kinnitage kaitsekate kahe kruviga. Harja paigaldamiseks asetage see võllile, joondades sälgud, seejärel kinnitage M8 mutri ja mutrivõtmega pärast võlli lukustamist poldiga. Eemaldage polt pärast kinnitamist.

Millist harja kasutada erinevatel pindadel?

Metallist hari sobib tundlikele pindadele (sillutis, kõvad plaadid) tõrksa umbrohuga. Nailonhari sobib õrnematele pindadele ja noortele taimedele. Enne kasutamist tehke alati katse vähem nähtaval alal.

Kuidas seadet ohutult käivitada ja peatada?

Käivitamiseks hoidke käivituslukku all ja vajutage seejärel sisse/välja lülitit. Hoidke seda kasutamise ajal all. Peatamiseks vabastage lihtsalt lüliti. Lukk takistab juhuslikku käivitumist.

Millised on olulised ohutusmeetmed?

Kasutage silma- ja kaitsekõrvaklappe. Ärge kasutage seadet vihma või lume käes. Hoidke teisi inimesi eemal. Enne puhastamist või hooldust ühendage alati pistik lahti. Hoidke käed ja jalad pöörlevatest harjadest eemal.

Kuidas seadet puhastada ja hooldada?

Ühendage pistik lahti. Puhastage seadet niiske lapiga ja vähese pehme seebiga. Ärge kasutage agressiivseid aineid. Puhuge ventilatsiooniavad läbi madalsurve suruõhuga. Puhastage kaitsekatet harjaga, kui vaja.

Millised on harjade varuosade numbrid?

Vahetushari metall: ref. 34.241.00. Vahetushari nailon: ref. 34.241.10. Saate need osad tellida müügijärgsest teenindusest, märkides seadme tüübi.

Kas seadet saab kasutada plaatidel või rabedatel pindadel?

Ei, seade on mõeldud ainult sillutise ja plaatide vahelistele vuukidele. Ärge kasutage seda rabedatel pindadel, nagu plaadid, sest see võib neid kahjustada. Tehke alati test peidetud alal.

Kuidas toitekaablit vahetada?

Kui kaabel on kahjustatud, peab selle asendama tootja, tema müügijärgne teenindus või kvalifitseeritud isik, et vältida ohte. Ärge proovige seda ise parandada.

Milline on Hurricane HFR-E 1410 garantii?

Garantii on 60 kuud (5 aastat) ostukuupäevast alates. See hõlmab tootmis- ja materjalivigu, kuid mitte normaalset kulumist, mittevastavast kasutusest või ebapiisavast hooldusest tingitud kahjustusi. Garantii esitamiseks registreerige defektne seade veebisaidil www.isc-gmbh.info.

Kas ma võin seadet pidevalt kaua kasutada?

Seade on ette nähtud koduseks kasutamiseks. Ülekuumenemise vältimiseks tehke regulaarseid pause. Järgige ohutusjuhiseid ja ärge kasutage seadet üle selle võimete. Kandke kindaid vibratsiooni vähendamiseks.

KASUTUSJUHEND HFR-E 1410 Hurricane

EE Originaalkasutusjuhend Elektriline könniteeplaadivahede puhastaja

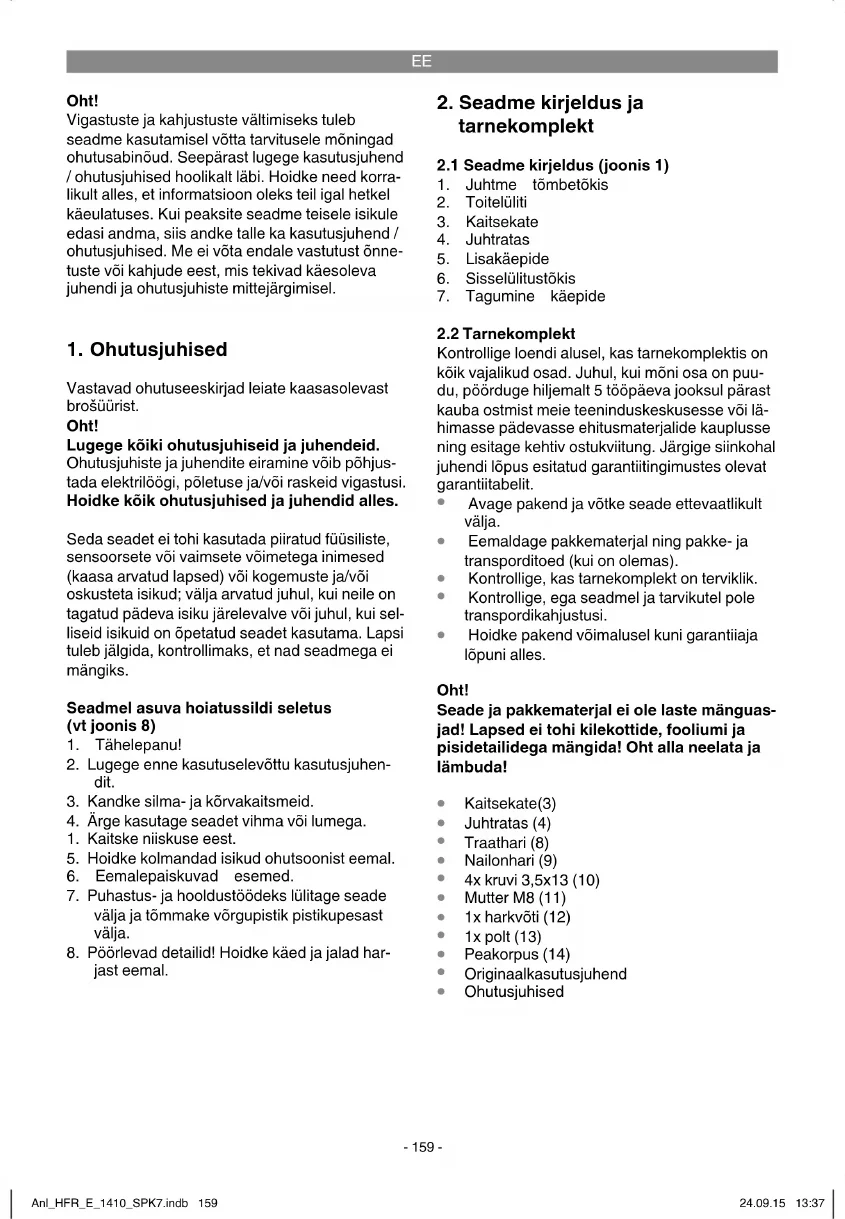

Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

1. Ohutusjuhised

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist.

Oht!

Lugege kõiki ohutusjuhiseid ja juhendeid. Ohutusjuhiste ja juhendite eiramine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles.

Seda seadet ei tohi kasutada piiratud füüsiliste, sensoorsete või vaimsete võimetega inimesed (kaasa arvatud lapsed) või kogemuste ja/või oskusteta isikud; välja arvatud juhul, kui neile on tagatud pädeva isiku järelevalve või juhul, kui selliseid isikuid on öpetatud seadet kasutama. Lapsi tuleb jälgida, kontrollimaks, et nad seadmega ei mängiks.

Seadmel asuva hoiatussildi seletus (vt joonis 8)

1. Tähelepanu!
2. Lugege enne kasutuselevõttu kasutusjuhen-dit.
3. Kandke silma- ja kõrvakaitsmeid.
4. Ärge kasutage seadet vihma või lumega.
5. Kaitske niiskuse eest.
6. Hoidke kolmandad isikud ohutsoonist eemal.
7. Eemalepaiskuvad esemed.
8. Puhastus- ja hooldustöödeks lülitage seade välja ja tömmake vörgupistik pistikupesast välja.
9. Pöörlevad detailid! Hoidke käed ja jalad harjast eemal.

2. Seadme kirjeldus ja tarnekomplekt

2.1 Seadme kirjeldus (joonis 1)

1. Juhtme tömbetökis
2. Toitelüliti
3. Kaitsekate
4. Juhtratas
5. Lisakäepide
6. Sisselülitustõkis
7. Tagumine käepide

2.2 Tarnekomplekt

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puudu, põõrduge hiljemalt 5 tõöpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).
• Kontrollige, kas tarnekomplekt on terviklik.
• Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.
• Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.

Oht!

Seade ja pakkematerjal ei ole laste mänguas-jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

• Kaitsekate(3)
• Juhtratas (4)
• Traathari (8)
  • Nailonhari (9)
  • 4x kruvi 3,5x13 (10)
• Mutter M8 (11)
  • 1x harkvõti (12)
  • 1x polt (13)
  • Peakorpus (14)
  • Originaalkasutusjuhend
• Ohutusjuhised

EE

3. Sihipärane kasutamine

Seade on mõeldud umbrohu eemaldamiseks könnitee plaatide ja kivide vahelt. See ei ole mõeldud kasutamiseks tundlikul pinnal nagu nt keraamilised plaadid.

Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja.

Võtke palun arvesse, et meie seadmed ei ole konstrueritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

4. Tehnilised andmed

Võrgupinge: 230–240 V\~50 Hz

Võimsus: 140 W

Koormuseta pöörlemissagedus: ......1 200 min ^-1

Harja läbimõõt maks.: 100 mm

Ohutuskategooria:

Kaal: 2,0 kg

Oht!

Müra ja vibratsioon

Müra- ja vibratsiooniväärtused tehti kindlaks standardi EN 60745 järgi.

Helirōhu tase L _pA 68 dB(A)

Hälbepiir K _pA 3 dB

Müratase L _WA 88 dB(A)

Hälbepiir K_WA .....3 dB

Kasutage körvaklappe.

Müra võib põhjustada kuulmiskaotust.

Võnke koguväärtused (kolme suuna vektorsumma) on kindlaks määratud standardi EN 60745 järgi.

Lihvimine

Võngete emissiooniväärtus a_h ≤ 2,5 m/s ^2

Värisemine K = 1,5 m/s²

Esitatud võngete emissiooniväärtus on mõõdetud standarditud testimismeetodi järgi ning võib muutuda sõltuvalt elektritööriista kasutamise liigist ja

viisist ning olla erandjuhtudel esitatud väärtusest suurem.

Esitatud võngete emissiooniväärtust võib kasutada võrdluseks mõne teise elektritööriista võngete emissiooniväärtusega.

Esitatud võngete emissiooniväärtust võib kasutada ka kahjustuste esialgseks hindamiseks.

Piirake müra teket ja vibratsiooni miinimumi!

• Kasutage ainult täiesti korras seadmeid.
• Hooldage ja puhastage seadet korrapäraselt.
• Kohandage oma töömeetodid seadmega.
• Ärge koormake seadet üle.
• Laske seadet vajaduse korral kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
• Kandkekindaid.

Ettevaatus!

Jääkriskid

Ka siis, kui te kasutate elektritööriista eeskirjadekohaselt, jääb jääkriskide oht alati püsi-ma. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

1. Kopsukahjustused juhul, kui ei kanta sobivat tolmukaitsemaski.
2. Kuulmiskahjustused juhul, kui ei kanta sobivat kuulmiskaitset.
3. Tervisekahjustused, mis tulenevad käte vibreerimisest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt.

5. Enne kasutuselevõttu

Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele.

Hoiatus!

Enne seadme reguleerimist tömmake toite-pistik alati pistikupesast välja.

Pange korpuse ülemine osa (joonis 3/A) ja korpu-se alumine osa (joonis 3a/B) kokku ning kinnitage mõlemal poolel ühe kruviga (joonis 3b/10).

Asetage juhtratas (joonis 4/4) juhikusse korpuses (joonis 4/A). Jälgige sealjuures, et see kuuldavalt fi kseeruks.

Pange kaitsekaas (joonis 5/3) peale, nagu on näidatud joonisel 5, ja kinnitage kahe kruviga (joonis 5/10).

Pange hari (joonis 6/A) veotelje (joonis 6a/B)

EE

peale. Jälgige sealjuures täpset sobivust kinnituspessa (joonis 6a/C). Harja kinnitamiseks tuleb völl fi kseerida. Selleks pange polt (joonis 2/13) völli sälku (joonis 6b) ja hoidke käega kinni. Keerake mutrid (joonis 6b/11) harkvötme (joonis 2/12) abil kinni.

Tähelepanu! Eemaldage polt seejärel uuesti völlilt.

Demonteerimiseks harja vahetamise korral toimige vastupidises järjekorras.

6. Käsitsemine

Seadme võib ühendada ükskõik millisesse minimaalselt 10 A kaitsmega pistikupessa (230 V vahelduvvooluga). Pistikupesa tuleb varustada rikkevoolu kaitselülitiga (FI). Rakendusvool võib olla maksimaalselt 30 mA.

• Pistke seadmepistik ühendusjuhtme (piken-dusjuhtme) ühenduslülisse.
• Kindlustage ühendusjuhe (joonis 7/A) seadmel olemasoleva juhtme tömbetökisega (joonis 7/1).
• Sisselülitamiseks hoidke sisselülitustökis (joonis 7/6) all ja vajutage toitelülitit (joonis 7/2) ning hoidke seda all.
• Väljalülitamiseks vabastage toitelüliti (joonis 7/2).

Tarnekomplekti kuuluvad üks terashari (joonis 2/8) ja üks nailonhari (joonis 2/9). Vähem tundlike pindade ja törksa taimestiku korral sobib terahari. Kergema umbrohu või pindade jaoks, mis on terasharja jaoks liiga tundlikud, tuleb kasutada nailonharja.

Tähelepanu! Tehke enne seadme kasutamist alati väike proovitöö, et kontrollida võimalikku mõju könniteekividele või -plaatidele. Ärge kasutage seadet tundlike pindade peal, nagu keraamilised plaadid.

Tähelepanu! Kasutage ainult laitmatus seisukorras harju! Asendage viivitamatult kulunud või kahjustunud detailid.

Juhtige seadet alati mõlema käega. Seadet tuleb juhtida piki vuuki kõndimise kiirusel. Ühtlasema tulemuse saavutamiseks jälgige kiiruse ühtlust. Vajadusel töödelge vuuki mitu korda.

7. Toitejuhtme vahetamine

Oht!

Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.

8. Puhastus, hooldus ja varuosade tellimine

Oht!

Lahutage seade enne puhastustöid vooluvõrgust.

8.1 Puhastamine

• Hoidke kaitseseadised, ōhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.
• Soovitame puhastada seadet otsekohe pärast iga kasutamist.
• Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Årge kasutage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Arvestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.
• Määrdunud kaitsekaant puhastage harjaga.

8.2 Süsiharjad

Ülemäärase sädeluse korral laske kvalifi tseeritud elektrikul süsiharju kontrollida.

Oht! Süsiharju tohib vahetada ainult kvalifitseeritud elektrik.

8.3 Hooldus

Seadme sisemuses ei asu muid hooldust vajavaid osi.

8.4 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised andmed:

• Seadmetüüp
• Seadmeartiklinumber
  • Seadmeidentifitseerimisnumber
  • Vajamineva varuosa varuosanumber Kehtivad hinnad ja info leiate aadressilt www.isc-gmbh.info.

Terasest varuhari: 34.241.00

Nailonist varuhari: 34.241.10

EE

9. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosnevad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

10. Hoiustamine

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30°C. Hoidke elektritööriista originaalpakendis.

EE

Ainult Euroopa Liidu riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.

Taaskasutusalternatiiv tagasisaatmismõudele:

Elektriseadme omanik on kohustatud omandisuhte löppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega vöib vana seadme loovutada ka tagasivötukohta, mis korraldab selle körvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult iSC GmbH loal.

Tehniliste muudatuste õigus reserveeritud

EE

Hooldusteave

Meil on köikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re-monditööd, varu- ja kuluosade muretsemine või kulumaterjalid.

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kategooria Näide
Kuluosad*
Kulumaterjal / Kuluosad*
Puuduolevad detailid

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

• Kas seade on töötanud või oli ta algusest peale defektne?
• Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
• Missugune tõrge Teie arvates seadmel on (põhitunnus)?
  Kirjeldage seda törget.

EE

Garantiitunnistus

Lugupeetud klient!

Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse löpus toodud aadressil vöi kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hölmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega.

Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutsetegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garantiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

1. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu.

- seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel).

- kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

1. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiia kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

2. Garantiinõude esitamiseks registreerige defektne seade alltoodud aadressil: www.isc-gmbh.info. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele.
