MANUAL DE USUARIO Precision M70 DELL

Windows XP Guida in linea e supporto tecnico, 137 Verifica guidata compatibilità programmi, 149www.dell.com | support.dell.com Estación de trabajo portátil M70 Dell Precision™ Guía de referencia rápida Modelo PP15LNotas, Avisos y Precauciones NOTA: Una NOTA indica información importante que le ayudar a hacer un mejor uso de la computadora. AVISO: Un AVISO indica la posibilidad de daños al hardware o pérdida de datos y le explica cómo evitar el problema. PRECAUCIÓN: Una PRECAUCIÓN indica un posible daño material, lesión corporal o muerte. Abreviaturas y acrónimos Para obtener una lista completa de abreviaturas y acrónimos, consulte la Guía del usuario (según su sistema operativo, haga doble clic en el icono Guía del usuario del escritorio o bien haga clic en el botón Inicio , en Centro de ayuda y soporte técnico y, a continuación, haga clic en Guías del usuario y del sistema

Si ha adquirido un equipo Dell™ Serie n, todas las referencias que aparecen en este documento relativas a los sistemas operativos de Microsoft

no son aplicables. El CD Drivers and Utilities (Controladores y utilidades) y el CD del sistema operativo son opcionales y es posible que no se entreguen con todos los equipos.

La información contenida en este documento puede modificarse sin aviso previo. © 2004 Dell Inc. Todos los derechos reservados. Queda estrictamente prohibido realizar cualquier tipo de reproducción sin el consentimiento por escrito de Dell Inc. Marcas comerciales utilizadas en este texto: Dell, el logotipo de DELL y Dell Precision son marcas comerciales de Dell Inc.; Microsoft y Windows son marcas comerciales registradas de Microsoft Corporation; Intel y Pentium son marcas comerciales registradas de Intel Corporation. Este documento puede incluir otras comerciales y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos. Modelo PP15L Octubre de 2004 N/P Y4303 Rev. A00Contenido 159 Contenido Localización de información de su equipo . . . . . . . . . . . . . . . . 161 Configuración del equipo

Rendimiento de la batería

Comprobación de la carga de la batería

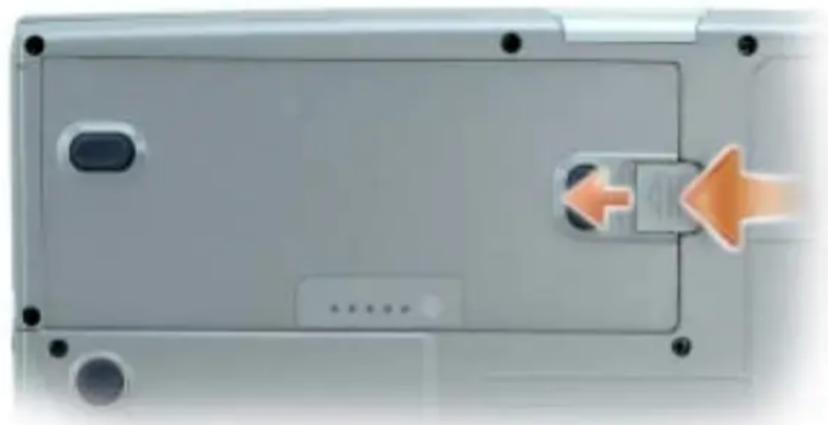

Extracción de una batería

Instalación de una batería

Almacenamiento de una batería

Solución de problemas

Bloqueos y problemas con el software

Ejecución de los Dell Diagnostics . . . . . . . . . . . . . . . . . . 176160 ContenidoGuía de referencia rápida 161 Localización de información de su equipo NOTA: Es posible que algunas funciones no estén disponibles para su equipo o en determinados países. NOTA: Su equipo puede incluir información adicional. ¿Qué busca? Aquí lo encontrará

• Un programa de diagnóstico para mi equipo

• Controladores para mi equipo

• La documentación de mi equipo

• La documentación de mi dispositivo

• Notebook System Software (NSS) CD Drivers and Utilities (también conocido como ResourceCD) Dell ya ha instalado la documentación y los controladores en el equipo. Puede utilizar el CD para volver a instalar los controladores, ejecutar los Dell Diagnostics o acceder a la documentación. Los archivos \ldblquote readme\rdblquote (léame) pueden estar incluidos en su CD para disponer de actualizaciones de última hora sobre los cambios técnicos del equipo o material de consulta destinado a los técnicos o usuarios avanzados. NOTA: El CD denominado Drivers and Utilities (Controladores y utilidades) es opcional y es posible que no se entregue con todos los equipos. NOTA: Los últimos controladores y actualizaciones de la documentación se pueden encontrar en support.dell.com.

• Información sobre la garantía

• Términos y condiciones (sólo en EE.UU.)

• Instrucciones de seguridad

• Información reglamentaria

• Información ergonómica

• End User License Agreement (Contrato de licencia de usuario final) Guía de información del producto Dell™

• Etiqueta de servicio y código de servicio rápido

Etiqueta de servicio y licencia de Microsoft Windows Estas etiquetas están situadas en el panel inferior de su equipo.

• Utilice la etiqueta de servicio para identificar el equipo cuando utilice support.dell.com o se ponga en contacto con el servicio de asistencia técnica.

• Escriba el código de servicio urgente para dirigir su llamada cuando se ponga en contacto con el servicio de asistencia técnica. El código de servicio urgente no está disponible en todos los países.162 Guía de referencia rápida www.dell.com | support.dell.com

• Cómo extraer y cambiar piezas

• Cómo configurar los parámetros del sistema

• Cómo detectar y solucionar problemas Guía del usuario para Dell Precision™ M70 Centro de ayuda y soporte técnico de Microsoft

Haga clic en el botón Inicio y, a continuación, haga clic en Ayuda y soporte técnico.

Haga clic en Guías del usuario y del sistema y en Guías de usuario

• Soluciones — Consejos y sugerencias para la solución de problemas, artículos de técnicos, cursos en línea y preguntas más frecuentes

• Comunidad — Debates en línea con otros clientes de Dell

• Actualizaciones — Información de actualización para componentes como, por ejemplo, la memoria, la unidad de disco duro y el sistema operativo

• Atención al cliente — Información de contacto, llamada de servicio y estado de los pedidos, garantía e información de reparación

• Servicio y asistencia — Historial de asistencia y estado de las llamadas de servicio, contrato de servicio, debates en línea con el personal de asistencia técnica

• Referencia — Documentación del equipo, detalles en la configuración de mi equipo, especificaciones del producto y documentación técnica

• Descargas — Controladores certificados, revisiones y actualizaciones de software Sitio web Dell Support — support.dell.com NOTA: Seleccione su región para ver el sitio web de asistencia adecuado. NOTA: Los clientes de empresas, instituciones gubernamentales y educativas también pueden utilizar el sitio web personalizado Dell Premier Support de premier.support.dell.com. Es posible que este sitio web no esté disponible en todas las regiones.

• Notebook System Software (NSS) CD Drivers and Utilities (Controladores y utilidades) o sitio web Dell Support Si vuelve a instalar el sistema operativo del equipo, también debe volver a instalar la utilidad NSS (disponible en el CD Drivers and Utilities (Controladores y utilidades) o en el sitio web Dell Support). La utilidad NSS proporciona actualizaciones importantes del sistema operativo y asistencia para las unidades de disquete de 3,5 pulgadas de Dell™, procesadores Intel

M, unidades ópticas y dispositivos USB. La utilidad NSS es necesaria para el correcto funcionamiento de su equipo Dell. El software detecta automáticamente su equipo y sistema operativo e instala las actualizaciones apropiadas a su configuración. ¿Qué busca? Aquí lo encontraráGuía de referencia rápida 163 Configuración del equipo PRECAUCIÓN: Antes de comenzar cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad que se encuentran en la Guía de información del producto.

Desempaquete la caja de accesorios.

Saque el contenido de la caja de accesorios, que necesitará para completar la configuración del equipo. La caja de accesorios también contiene la documentación del usuario y todo el software o hardware adicional (como tarjetas PC, unidades o baterías) que ha solicitado.

Conecte el adaptador de CA al conector del adaptador de CA del equipo y a la toma de corriente eléctrica. AVISO: Cuando utilice el adaptador de CA, fije el cable de modo que objetos como las patas de la silla o los soportes del escritorio no tiren del cable, ni se enreden con él, lo pisen o aplasten.

• Cómo utilizar Windows XP

• Documentación de mi equipo

• Documentación para los dispositivos (como, por ejemplo, un módem) Centro de ayuda y soporte técnico de Windows

Haga clic en el botón Inicio y en Ayuda y soporte técnico

Escriba una palabra o frase que describa el problema y, a continuación, haga clic en el icono de flecha.

Haga clic en el tema que describa el problema.

Siga las instrucciones que aparecen en pantalla.

• Cómo volver a instalar mi sistema operativo CD del sistema operativo El sistema operativo ya está instalado en el equipo. Para volver a instalar el sistema operativo, utilice el CD del sistema operativo. Consulte la Guía del usuario de Dell Precision para obtener instrucciones. Después de volver a instalar el sistema operativo, utilice el CD Drivers and Utilities para volver a instalar los controladores de los dispositivos suministrados con el equipo. La clave del producto del sistema operativo se encuentra en el equipo. NOTA: El color de su CD varía según el sistema operativo que haya solicitado. NOTA: El CD del sistema operativo es opcional, por lo que es posible que no se envíe con todos los equipos. ¿Qué busca? Aquí lo encontrará164 Guía de referencia rápida www.dell.com | support.dell.com NOTA: No conecte el equipo al dispositivo de acoplamiento hasta que el equipo se haya encendido y apagado como mínimo una vez.Guía de referencia rápida 165

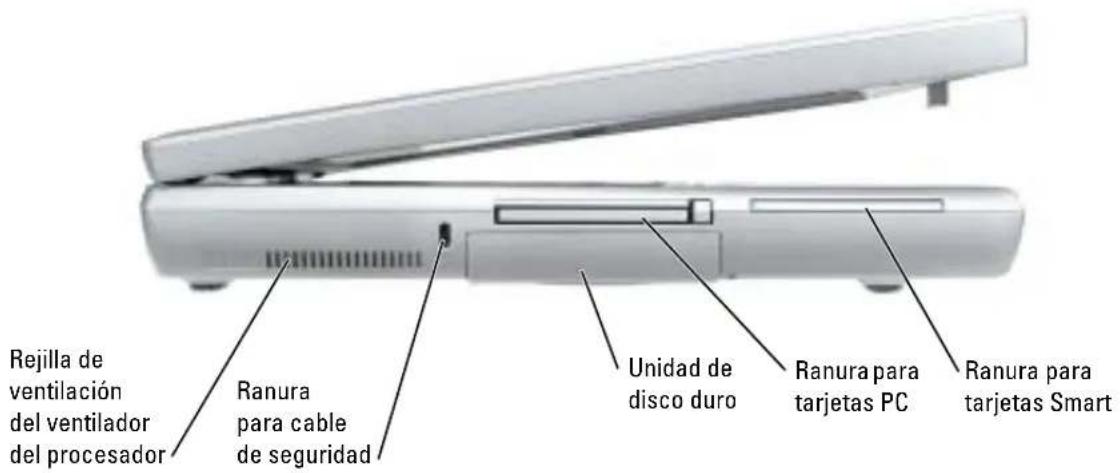

Para encender el equipo, abra la pantalla y pulse el botón de alimentación. Acerca de su equipo Consulte la Guía del usuario en línea para obtener información detallada acerca del equipo. Según el sistema operativo que tenga, haga doble clic en el icono Guía del usuario del escritorio o bien haga clic en el botón Inicio , en Centro de ayuda y soporte técnico y, a continuación, en Guías del usuario y del sistema . Los siguientes puntos tratan algunas de las preguntas más frecuentes acerca del equipo.

Módem y adaptador de red: El equipo puede incluir un módem v.92 de 56K y un adaptador de red Ethernet LOM 10/100/1000. Para ubicaciones del conector, consulte “Vista posterior” en la página 168. Para obtener más información acerca de los puertos y conectores, consulte la sección “Acerca de su equipo” en la Guía del usuario en línea.

Duración de la batería y utilización: Se pueden utilizar diferentes baterías con el equipo. Con la batería de mAh que se incluye de manera estándar con el equipo, la expectativa de duración de una sola batería es de 3 a 4 horas con una utilización media. Si se realizan determinados tipos de operaciones como, por ejemplo, la utilización prolongada sin cable, se puede reducir de manera significativa la duración de la batería. – Para obtener más información sobre la conservación de energía, la utilización y el rendimiento de la batería, consulte la Guía del usuario en línea. Botón de alimentación166 Guía de referencia rápida www.dell.com | support.dell.com – Para obtener información acerca de una segunda batería opcional, consulte la Guía del usuario en línea.

Dispositivos del compartimento para módulos: Para obtener información acerca del compartimento para módulos y los dispositivos compatibles, consulte la sección “Uso del compartimento para módulos” de la Guía del usuario en línea.

Dispositivos de acoplamiento: El equipo admite la estación de expansión D/Dock de Dell y el replicador de puerto avanzado D/Port de Dell. NOTA: Es posible que los dispositivos de acoplamiento no estén disponibles en algunos países. Para obtener información sobre el dispositivo de acoplamiento opcional, consulte la documentación incluida con el dispositivo. Para obtener información acerca de cómo obtener un rendimiento óptimo al utilizar un dispositivo de acoplamiento con este equipo, consulte la sección “Solución de problemas” de

Guía del usuario en línea. Vista anterior Seguro de la pantalla Teclado Pantalla Palanca de seguimiento Superficie táctil Botones de control de volumen Indicadores de estado del dispositivo Botones de la palanca de seguimiento y de la superficie táctil Botón de silencio de audio Botón de alimentación Botón del seguro de la pantalla Altavoces (2) Indicadores de estado del tecladoGuía de referencia rápida 167 Vista izquierda Vista derecha Rejilla de ventilación del ventilador del procesador Ranura para cable de seguridad Ranura para tarjetas PC Ranura para tarjetas Smart Unidad de disco duro Compartimento para módulos Conectores de audio (2) Conectores USB 2.0 (2) Rejilla de ventilación del ventilador del vídeo168 Guía de referencia rápida www.dell.com | support.dell.com Vista posterior PRECAUCIÓN: No introduzca objetos ni permita que el polvo se acumule en las rejillas de ventilación ni las bloquee. No almacene el equipo en un entorno con poca ventilación, como un maletín cerrado, mientras esté en funcionamiento. La circulación restringida de aire podría dañar el equipo o provocar un incendio. AVISO: Para no dañar el equipo, espere 5 segundos después de apagarlo antes de desconectar un dispositivo externo. Rejilla de ventilación del ventilador del vídeo Sensor de infrarrojos Conector de red (RJ-45) Conector de módem (RJ-11) Conectores USB 2.0 (2) Conector para S-vídeo y salida de TV Conector serie Conector de vídeo Conector del adaptador de CA Rejilla de ventilación del ventilador del procesadorGuía de referencia rápida 169 Vista inferior Uso de la batería Rendimiento de la batería PRECAUCIÓN: Antes de comenzar cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad que se encuentran en la Guía de información del producto. NOTA: Para obtener información sobre la garantía de Dell para el equipo, consulte la publicación Guía de información del producto o el documento en papel de la garantía que viene con el equipo. Para el rendimiento óptimo del equipo y para facilitar la conservación de la configuración del BIOS, utilice su equipo portátil Dell™ con la batería principal instalada en todo momento. Utilice una batería para ejecutar el equipo cuando no esté conectado a una toma de corriente eléctrica. Se proporciona una batería en su compartimento correspondiente como equipamiento estándar. El tiempo de funcionamiento de la batería depende de las condiciones de funcionamiento. Para aumentar significativamente el tiempo de funcionamiento, puede instalar una segunda batería opcional en el compartimento para módulos. Para obtener más información acerca de la segunda batería opcional, consulte la Guía del usuario

Batería Cubierta de la minitarjeta PCI/módem/ módulo DIMM Pasador de liberación del compartimento de la batería Ranura para el dispositivo de acoplamiento Rejilla de ventilación del ventilador del procesador Rejilla de ventilación del ventilador del vídeo170 Guía de referencia rápida www.dell.com | support.dell.com NOTA: El tiempo de funcionamiento de la batería (el tiempo que puede mantener una carga) disminuye con el tiempo. En función de la frecuencia y las condiciones de uso de la batería, es posible que deba comprar una nueva batería durante la vida útil del equipo. La duración de la batería se reduce en gran medida si realiza, entre otras, las operaciones que se indican a continuación:

• Uso de CD, DVD, u otras unidades ópticas

• Usar dispositivos de comunicaciones inalámbricas, tarjeta PC o dispositivos USB

• Usar una configuración de pantalla con mucho brillo, protectores de pantalla 3D u otros programas que consuman mucha energía como juegos 3D

• Ejecutar el ordenador en el modo de máximo rendimiento NOTA: Se recomienda conectar el equipo a una toma de alimentación eléctrica mientras se escribe en un CD o DVD. Puede comprobar la carga de la batería antes de insertarla en el equipo. También se pueden establecer las opciones de administración de energía de modo que avisen cuando la carga de la batería esté baja. PRECAUCIÓN: El uso de baterías incompatibles puede aumentar el riesgo de incendio o explosión. Sustituya la batería únicamente por baterías de Dell. La batería de iones de litio está diseñada para funcionar con equipos Dell. No utilice una batería de otro equipo. PRECAUCIÓN: No deseche las baterías en la basura doméstica. Cuando la batería ya no pueda cargarse, solicite información a una empresa local de gestión de residuos o al departamento responsable en materia de medio ambiente sobre el modo de desechar las baterías de iones de litio. Consulte el apartado “Cómo desechar las baterías” de la Guía de información del producto. PRECAUCIÓN: El uso incorrecto de la batería puede aumentar el riesgo de incendio o quemadura química. No perfore, incinere, desmonte o exponga la batería a temperaturas superiores a 65°C (149 °F). Mantenga la batería fuera del alcance de los niños. Tenga mucho cuidado con las baterías dañadas o que goteen. Las baterías dañadas pueden gotear y causar lesiones personales o daños en el equipo. Comprobación de la carga de la batería El medidor de batería Dell QuickSet, la ventana de Microsoft

Medidor de energía y el icono , el medidor de carga de la batería y el medidor de estado, así como la advertencia de batería baja proporcionan información sobre la carga de la batería. Para obtener más información acerca de la comprobación de la carga de la segunda batería opcional, consulte la Guía del usuario

Medidor de batería QuickSet de Dell Si Dell QuickSet está instalado, presione <Fn><F8> para ver el Medidor de batería Dell QuickSet. La ventana Medidor de la batería muestra el estado, el nivel y el tiempo total de carga de la batería del equipo.Guía de referencia rápida 171 NOTA: Puede usar el dispositivo de acoplamiento para cargar una batería del equipo. Sin embargo, la batería de un dispositivo de acoplamiento no alimenta a éste o al equipo. Además, cuando el equipo está conectado a un dispositivo de acoplamiento (acoplado), la ventana Battery Meter (Medidor de batería) incluye una ficha Dock Battery (Acoplar batería), que muestra el nivel de carga y el estado actual de la batería del dispositivo de acoplamiento. Los iconos siguientes aparecen en la ventana Medidor de la batería

Para obtener más información sobre QuickSet, pulse el botón derecho del ratón en el icono de la barra de tareas y seleccione Ayuda

Medidor de energía de Microsoft Windows El medidor de energía de Windows indica la carga que le queda a la batería. Para consultar el medidor de energía, pulse dos veces en el icono de la barra de tareas. Para obtener más información sobre la ficha Medidor de energía, consulte la Guía del usuario

Si el equipo está conectado a una toma de corriente, aparece un icono . Medidor de carga Antes de instalar una batería, pulse el botón de estado del medidor de carga de la batería para encender los indicadores luminosos de nivel de carga. Cada luz representa aproximadamente un 20% de la carga total de la batería. Por ejemplo, si la batería tiene aún un 80% de carga restante, habrá cuatro luces encendidas. Si no hay ninguna luz encendida, la batería está descargada. Medidor de estado El tiempo de funcionamiento de la batería se ve determinado en gran medida por el número de veces que se carga. Tras cientos de ciclos de carga y descarga, las baterías pierden parte de su capacidad de carga, o estado. Para comprobar el estado de la batería, mantenga pulsado el botón de estado del medidor de carga de esa batería durante al menos 3 segundos. Si no se ilumina ningún indicador, significa que la batería está en buenas condiciones y que mantiene más del 80 por ciento de su capacidad de carga original. Cada luz representa una degradación gradual. Si se iluminan

• El equipo o el dispositivo de acoplamiento se alimenta de la batería.

• La batería se está descargando o está inactiva.

• El equipo o el dispositivo de acoplamiento está conectado a un enchufe eléctrico y se alimenta de la corriente alterna.

• La batería se está cargando.

• El equipo o el dispositivo de acoplamiento está conectado a un enchufe eléctrico y se alimenta de la corriente alterna.

• La batería se está descargando, está inactiva o se está cargando.172 Guía de referencia rápida www.dell.com | support.dell.com cinco indicadores, significa que la batería conserva menos del 60 por ciento de su capacidad de carga, por lo que se debería considerar su sustitución. Consulte la Guía del usuario para obtener más información sobre el tiempo de funcionamiento. NOTA: Si mantiene pulsado el botón de estado del medidor de carga de la batería durante tres segundos como mínimo, los indicadores luminosos de nivel de carga se iluminarán primero para mostrar el estado de carga actual. A continuación pasarán a mostrar su estado donde representan la degradación en incrementos cuando está iluminado. Advertencia de bajo nivel de carga de la batería AVISO: Para evitar la pérdida de datos o que éstos resulten dañados, tras una advertencia de batería baja guarde inmediatamente el trabajo. A continuación, conecte el equipo a una toma de corriente eléctrica. También puede desactivar el equipo e instalar una segunda batería en el compartimento para módulos. Si la batería se agota por completo, el modo de hibernación se activa automáticamente. La advertencia de batería baja se produce cuando se ha agotado aproximadamente un 90 % de la carga. El equipo emitirá un pitido, lo que indica que queda el tiempo mínimo de funcionamiento de la batería. Durante ese tiempo, por el altavoz se emitirán pitidos a intervalos periódicos. Si tiene instaladas dos baterías, la advertencia de batería baja indica que se ha agotado aproximadamente un 90% de la carga combinada de ambas. El equipo entrará en el modo de hibernación cuando la carga de la batería se encuentre en un nivel peligrosamente bajo. Para obtener más información sobre advertencias de batería baja, consulte “Administración de energía” en la Guía del usuario

Carga de la batería NOTA: El adaptador de CA tarda una hora aproximadamente en cargar una batería totalmente descargada con el equipo apagado. El tiempo de carga aumenta con el equipo encendido. Puede dejar la batería en el equipo todo el tiempo que desee. Los circuitos internos de la batería impiden que se sobrecargue. Cuando conecte el equipo a un enchufe eléctrico o instale una batería mientras está conectado a un enchufe eléctrico, comprobará la carga y la temperatura de la batería. Si es necesario, el adaptador de CA cargará la batería y mantendrá la carga. Si la batería está caliente porque se ha estado usando en el equipo o porque ha permanecido en un ambiente donde la temperatura es elevada, puede ser que no se cargue cuando se conecte el equipo a una toma de alimentación eléctrica. La batería está demasiado caliente para iniciar la recarga si la luz parpadea alternando entre el verde y el naranja. Desconecte el equipo de la toma de corriente y espere a que tanto éste como la batería se enfríen hasta alcanzar la temperatura ambiente. A continuación, conecte el equipo a una toma de corriente y continúe cargando la batería. Para obtener más información sobre la solución de problemas de la batería, consulte la Guía del usuario .Guía de referencia rápida 173 Extracción de una batería PRECAUCIÓN: Antes de realizar estos procedimientos, desconecte el módem del enchufe telefónico de pared. NOTA: Para obtener información acerca de cómo extraer la segunda batería opcional, consulte la Guía del usuario.

Asegúrese de que el equipo está apagado y desconectado de la toma de alimentación eléctrica.

Si el equipo está conectado (acoplado) a un dispositivo de acoplamiento, desacóplelo. Si desea instrucciones, consulte la documentación incluida con el dispositivo de acoplamiento. Deslice y sostenga el pasador de liberación del compartimento de la batería y, a continuación, extraiga la batería del compartimento. Instalación de una batería Asegúrese de que el equipo está apagado. Deslice la batería en el compartimento hasta que el pasador de liberación haga clic. Para obtener información acerca de la instalación de la segunda batería opcional, consulte la Guía del usuario

Almacenamiento de una batería Extraiga la batería cuando vaya a guardar el equipo durante un período largo. Las baterías se descargan durante los almacenamientos prolongados. Tras un periodo prolongado de almacenamiento, deberá cargar la batería completamente antes de utilizarla.174 Guía de referencia rápida www.dell.com | support.dell.com Solución de problemas Notebook System Software (NSS) Si vuelve a instalar el sistema operativo del equipo, también debe volver a instalar la utilidad NSS. Esta utilidad está disponible en el CD Drivers and Utilities (Controladores y utilidades) opcional y en el sitio web Dell Support. Para descargar la utilidad del sitio web Dell Support, vaya a la sección Downloads (Descargas) del sitio web y seleccione su modelo de equipo del menú descendente. Seleccione la opción Download Category (Descargar categoría) denominada “System and Configuration Utilities” (Utilidades del sistema y configuración), seleccione su sistema operativo e idioma y, a continuación, siga las instrucciones que aparecen allí. La utilidad NSS proporciona actualizaciones importantes del sistema operativo y asistencia para las unidades de disquete de 3,5 pulgadas de Dell™, procesadores Intel

M, unidades ópticas y dispositivos USB. La utilidad NSS es necesaria para el correcto funcionamiento de su equipo Dell. El software detecta automáticamente su equipo y sistema operativo e instala las actualizaciones apropiadas a su configuración. NOTA: NSS es fundamental para el correcto funcionamiento de dispositivos USB, incluidos los dispositivos D/Bay, D/Dock, D/Port y D/View de Dell. Bloqueos y problemas con el software PRECAUCIÓN: Antes de comenzar cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad que se encuentran en la Guía de información del producto. El equipo no se inicia El equipo no responde AVISO: Es posible que se pierdan datos si no puede apagar el sistema operativo. ASEGÚRESE DE QUE EL ADAPTADOR DE CA ESTÉ BIEN CONECTADO AL EQUIPO Y A LA TOMA DE

ALIMENTACIÓN ELÉCTRICA

APAGUE EL EQUIPO — Si no puede conseguir que responda pulsando una tecla o moviendo el mouse, pulse el botón de alimentación durante unos 8 ó 10 segundos como mínimo hasta que se apague el equipo. A continuación, reinícielo.Guía de referencia rápida 175 Un programa no responde Un programa no responde repetidamente NOTA: Normalmente el software incluye instrucciones de instalación en su documentación o en un disquete o CD. Un programa está diseñado para una versión anterior del sistema operativo Windows Aparece una pantalla azul fija

Haga clic en Aplicaciones

Haga clic en el programa que ha dejado de responder.

COMPRUEBE LA DOCUMENTACIÓN DEL SOFTWARE — Si es necesario, desinstale y vuelva a instalar el programa. SI UTILIZA WINDOWS XP, EJECUTE EL ASISTENTE PARA COMPATIBILIDAD DE PROGRAMAS — Dicho asistente configura un programa para que se ejecute en un entorno similar a un sistema operativo que no sea Windows XP.

Haga clic en el botón Inicio , seleccione Todos los programas

Accesorios y, a continuación, haga clic en Asistente para compatibilidad de programas

En la pantalla de bienvenida, haga clic en Siguiente

Siga las instrucciones que aparecen en pantalla. APAGUE EL EQUIPO — Si no puede conseguir que responda pulsando una tecla o moviendo el mouse, pulse el botón de alimentación durante unos 8 ó 10 segundos como mínimo hasta que se apague el equipo. A continuación, reinícielo.176 Guía de referencia rápida www.dell.com | support.dell.com Otros problemas con el software Ejecución de los Dell Diagnostics PRECAUCIÓN: Antes de comenzar cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad que se encuentran en la Guía de información del producto. Cuándo utilizar los Dell Diagnostics Si tiene algún problema con el equipo, realice las comprobaciones que se indican en la sección “Solución de problemas” (consulte la Guía del usuario en línea) y ejecute Dell Diagnostics antes de ponerse en contacto con Dell para obtener asistencia técnica. AVISO: Los Dell Diagnostics sólo funcionan en los equipos Dell™. COMPRUEBE LA DOCUMENTACIÓN DEL SOFTWARE O PÓNGASE EN CONTACTO CON EL FABRICANTE DE SOFTWARE PARA OBTENER INFORMACIÓN SOBRE LA SOLUCIÓN DE PROBLEMAS —

• Asegúrese de que el programa sea compatible con el sistema operativo instalado en el equipo.

• Asegúrese de que el equipo cumple los requisitos mínimos de hardware necesarios para ejecutar el software. Consulte la documentación del software para obtener más información.

• Asegúrese de el programa esté instalado y configurado correctamente.

• Compruebe que los controladores de dispositivo no sean incompatibles con el programa.

• Si es necesario, desinstale el programa y, a continuación, vuelva a instalarlo. HAGA COPIAS DE SEGURIDAD DE SUS ARCHIVOS INMEDIATAMENTE UTILICE UN PROGRAMA DE DETECCIÓN DE VIRUS PARA COMPROBAR LA UNIDAD DE DISCO DURO, LOS

GUARDE Y CIERRE CUALQUIER ARCHIVO O PROGRAMA QUE ESTÉ ABIERTO Y APAGUE EL EQUIPO A TRAVÉS DEL MENÚ Inicio COMPRUEBE SI EL EQUIPO TIENE SOFTWARE ESPÍA —Si el equipo tiene un bajo rendimiento, recibe frecuentemente anuncios emergentes, o tiene problemas para conectarse a Internet, es posible que el equipo esté infectado con software espía. Utilice un programa antivirus que incluya protección contra software espía (es posible que el programa necesite una actualización) para explorar el equipo y eliminar el software espía. Para obtener más información, vaya a support.dell.com y busque la palabra clave software espía. EJECUTE LOS DELL DIAGNOSTICS — Si todas las pruebas se ejecutan satisfactoriamente, el error puede estar relacionado con un problema de software.Guía de referencia rápida 177 Inicie Dell Diagnostics desde la unidad de disco duro o desde el CD opcional El CD Drivers and Utilities (Controladores y utilidades), también conocido como Resource CD (CD de recursos). Inicio de los Dell Diagnostics desde la unidad de disco duro Los Dell Diagnostics están situados en una partición oculta para la utilidad de diagnóstico de la unidad de disco duro. NOTA: Si el equipo no muestra ninguna imagen en la pantalla, póngase en contacto con Dell.

Si el equipo está conectado (acoplado) a un dispositivo de acoplamiento, desacóplelo. Si desea instrucciones, consulte la documentación incluida con el dispositivo de acoplamiento.

Conecte el equipo a un enchufe eléctrico.

Encienda el equipo. Cuando aparezca el logotipo de DELL™, oprima <F12> inmediatamente. NOTA: Si no aparece nada en la pantalla, mantenga pulsado el botón de silencio y pulse el botón de encendido del equipo para comenzar los Dell Diagnostics. El equipo ejecutará automáticamente la evaluación del sistema previa al inicio. NOTA: Si recibe un mensaje que indica que no se ha encontrado ninguna partición para la utilidad de diagnóstico, ejecute los Dell Diagnostics desde el CD Drivers and Utilities. Si espera demasiado y aparece el logotipo del sistema operativo, siga esperando hasta que aparezca el escritorio de Microsoft

. Después apague el equipo y vuelva a intentarlo.

Cuando aparezca la lista de dispositivos de inicio, resalte Diagnostics (Diagnósticos) y pulse <Intro>. El equipo ejecutará la evaluación del sistema previa al inicio, una serie de pruebas iniciales de la tarjeta del sistema, el teclado, la unidad de disco duro y la pantalla.

• Durante la evaluación, responda a las preguntas que puedan formularse.

• Si se detecta un fallo, el equipo se detiene y emite pitidos. Para detener la evaluación y reiniciar el equipo, oprima <n>; para continuar con la siguiente prueba, oprima <y>; para volver a probar el componente que falló, oprima <r>.

• Si se detectaron fallos durante la evaluación del sistema previa al inicio, anote el código o códigos de error y póngase en contacto con Dell antes de continuar con los Dell Diagnostics. Si la evaluación del sistema previa al inicio se realiza correctamente, recibirá el mensaje Booting Dell Diagnostic Utility Partition. Press any key to continue (Iniciando la partición de la utilidad Dell Diagnostics. Pulse cualquier tecla para continuar).

Pulse cualquier tecla para iniciar los Dell Diagnostics desde la partición para la utilidad de diagnóstico del disco duro.178 Guía de referencia rápida www.dell.com | support.dell.com Inicio de los Dell Diagnostics desde el CD Drivers and Utilities opcional

Apague y reinicie el equipo Cuando aparezca el logotipo DELL, oprima <F12> inmediatamente. Si tarda demasiado y aparece el logotipo de Windows, espere hasta que se muestre el escritorio de Windows. A continuación, apague el equipo y vuelva a intentarlo. NOTA: Los siguientes pasos cambian la secuencia de inicio una sola vez. La próxima vez que inicie el equipo, éste lo hará según los dispositivos especificados en la configuración del sistema.

Cuando aparezca la lista de dispositivos de inicio, resalte CD/DVD/CD-RW Drive (Unidad de CD/DVD/CD-RW) y pulse <Intro>.

Seleccione la opción CD/DVD/CD-RW Drive (Unidad de CD/DVD/CD-RW) en el menú de inicio del CD.

En el menú que aparece, seleccione la opción Boot from CD-ROM (Iniciar desde CD- ROM).

para iniciar el menú de ResourceCD.

para iniciar los Dell Diagnostics.

Seleccione Run the 32 Bit Dell Diagnostics (Ejecutar los Diagnósticos Dell de 32 bits) de la lista numerada. Si se muestran varias versiones, seleccione la apropiada para su equipo.

Cuando aparezca el Main Menu (Menú principal) de Dell Diagnostics (Diagnósticos Dell), seleccione la prueba que desea ejecutar. Menú principal de los Dell Diagnostics

Una vez se hayan cargado los Dell Diagnostics y aparezca la pantalla Main Menu ( Menú principal), haga clic en el botón de la opción que desea. Opción Función Express Test (Prueba rápida) Realiza una prueba rápida de los dispositivos. Esta prueba suele durar entre 10 y 20 minutos, y no requiere la intervención del usuario. Ejecute primero Express Test (Prueba rápida) para incrementar la posibilidad de rastrear el problema rápidamente. Extended Test (Prueba extendida) Realiza una prueba completa de los dispositivos. Esta prueba suele durar 1 hora o más y requiere que responda a unas preguntas periódicamente. Custom Test (Prueba personalizada) Prueba un dispositivo específico. Es posible personalizar las pruebas que se van a ejecutar. Symptom Tree (Árbol de síntomas) Hace una lista de los síntomas más habituales que se pueden encontrar y le permite seleccionar una prueba basándose en el síntoma del problema que usted tiene.Guía de referencia rápida 179

Si se produce un problema durante una prueba, aparecerá un mensaje con un código de error y una descripción del problema. Anote el código de error y la descripción del problema, y siga las instrucciones de la pantalla. Si no puede resolver la condición del error, póngase en contacto con Dell. NOTA: La etiqueta de servicio para su equipo está situada en la parte superior de cada pantalla de prueba. Si se pone en contacto con Dell, el servicio de asistencia técnica le pedirá su etiqueta de servicio.

Si ejecuta una prueba desde la opción Custom Test (Prueba personalizada) o Symptom Tree (Árbol de síntomas), haga clic en la pestaña correspondiente que se describe en la tabla siguiente para obtener más información.

Cuando las pruebas hayan finalizado, si está ejecutando Dell Diagnostics desde el CD Drivers and Utilities, extraiga el CD.

Cuando las pruebas hayan finalizado, cierre la pantalla de prueba para volver a la pantalla Main Menu (Menú principal). Para salir de Dell Diagnostics y reiniciar el equipo, cierre la pantalla Main Menu (Menú principal). Ficha Función Results (Resultado) Muestra el resultado de la prueba y las condiciones de error encontradas. Errors (Errores) Muestra las condiciones de error encontradas, los códigos de error y la descripción del problema. Help (Ayuda) Describe la prueba y puede indicar los requisitos para ejecutarla. Configuration (Configuración) Muestra la configuración de hardware del dispositivo seleccionado. Dell Diagnostics (Diagnósticos Dell) obtiene la información de configuración de todos los dispositivos a partir de la configuración del sistema, la memoria y varias pruebas internas, y la muestra en la lista de dispositivos del panel izquierdo de la pantalla. La lista de dispositivos puede que no muestre los nombres de todos los componentes instalados en el equipo o de todos los dispositivos conectados al equipo. Parameters (Parámetros) Permite personalizar la prueba cambiando su configuración.180 Guía de referencia rápida www.dell.com | support.dell.comÍndice 181 Índice

acerca de su equipo, 165 vista anterior, 166 vista inferior, 169 vista lateral derecha, 167 vista lateral izquierda, 167 vista posterior, 168 asistentes Asistente para compatibilidad de programas, 175

batería advertencia de bajo nivel de carga de la batería, 172 almacenar, 173 cargar, 172 comprobar la carga, 170 duración de la batería y utilización, 165 extraer, 173 instalar, 173 medidor de carga, 171 medidor de energía, 171 medidor de estado, 171 rendimiento, 169

Centro de ayuda y soporte técnico, 163 conectores de audio ubicación, 167 Controladores, 161

Dell sitio de asistencia, 162 Diagnósticos, 161 Diagnostics Dell, 176 Documentación, 161 dispositivo, 161 ResourceCD, 161 documentación en línea, 162

equipo no responde, 174 rendimiento bajo, 176 se bloquea, 174-175

problemas bloqueos, 174 el equipo no responde, 174 el equipo no se inicia, 174 el equipo se bloquea, 174-175 el programa no responde, 175 el programa se bloquea, 175 pantalla azul, 175 programa y compatibilidad de Windows, 175 rendimiento bajo del equipo, 176 software, 174-176 software espía, 176 solucionar, 174

rejillas de ventilación ubicación, 167

sistema operativo CD, 163 sitio web Dell Premier Support, 162 software problemas, 175-176 software espía, 176 solución de problemas Centro de ayuda y soporte técnico, 163182 Índice 182 Índice

Windows XP Asistente para compatibilidad de programas, 175 Centro de ayuda y soporte técnico, 163
