MANUAL DE USUARIO Latitude D830 DELL

Windows XP guida in linea e supporto tecnico, 112 modalità sospensione, 120 modalità standby, 120 reinstallazione, 112 Verifica guidata compatibilità programmi, 124www.dell.com | support.dell.com Dell™ Latitude™ D830 Guía de referencia rápida Modelo PP04XNotas, avisos y precauciones NOTA: Una NOTA proporciona información importante que le ayuda a utilizar su equipo de la mejor manera posible. AVISO: Un AVISO indica la posibilidad de al hardware o pérdida de datos y le explica cómo evitar el problema. PRECAUCIÓN: Una PRECAUCIÓN indica un posible daño material, lesión corporal o muerte. Abreviaturas y acrónimos Para obtener una lista completa de abreviaturas y acrónimos, consulte el Glosario en la Guía del usuario en línea. Si ha adquirido un equipo Dell™ n Series, todas las referencias que aparecen en este documento relativas a los sistemas operativos de Microsoft

no son aplicables. NOTA: Algunas funciones o medios son opcionales y pueden no incluirse en su equipo. Algunas funciones o medios pueden no estar disponibles en determinados países.

La información contenida en este documento puede modificarse sin previo aviso. © 2007 Dell Inc. Todos los derechos reservados. Queda estrictamente prohibido realizar cualquier tipo de reproducción sin el consentimiento por escrito de Dell Inc. . Marcas comerciales utilizadas en este texto: Dell, el logotipo de DELL, Latitude y ExpressCharge son marcas comerciales de Dell Inc.; Intel es una maca comercial registrada de Intel Corporation; Microsoft y Windows son marcas comerciales registradas de Microsoft Corporation. Este documento puede incluir otras marcas y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos. Modelo PP04X Abril 2007 P/N XP461 Rev. A00Contenido 133 Contenido Localización de información . . . . . . . . . . . . . . . . . . . . . . . . . 135 Configuración de su equipo

Rendimiento de la batería

Comprobación de la carga de la batería

Conservación de la energía de la batería

Modos de administración de energía

Configuración de los valores de administración de energía

Sustitución de la batería

Almacenamiento de una batería

Solución de problemas

Bloqueos y problemas con el software

Cuándo usar los Dell Diagnostics

Inicio de Dell Diagnostics desde la unidad de disco duro

Iniciar Dell Diagnostics desde el soporte Drivers and Utilities

Índice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155134 ContenidoGuía de referencia rápida 135 Localización de información NOTA: Algunas funciones o medios son opcionales y pueden no incluirse en su equipo. Algunas funciones o medios pueden no estar disponibles en determinados países. NOTA: Su equipo puede incluir información adicional. ¿Qué busca? Aquí lo encontrará

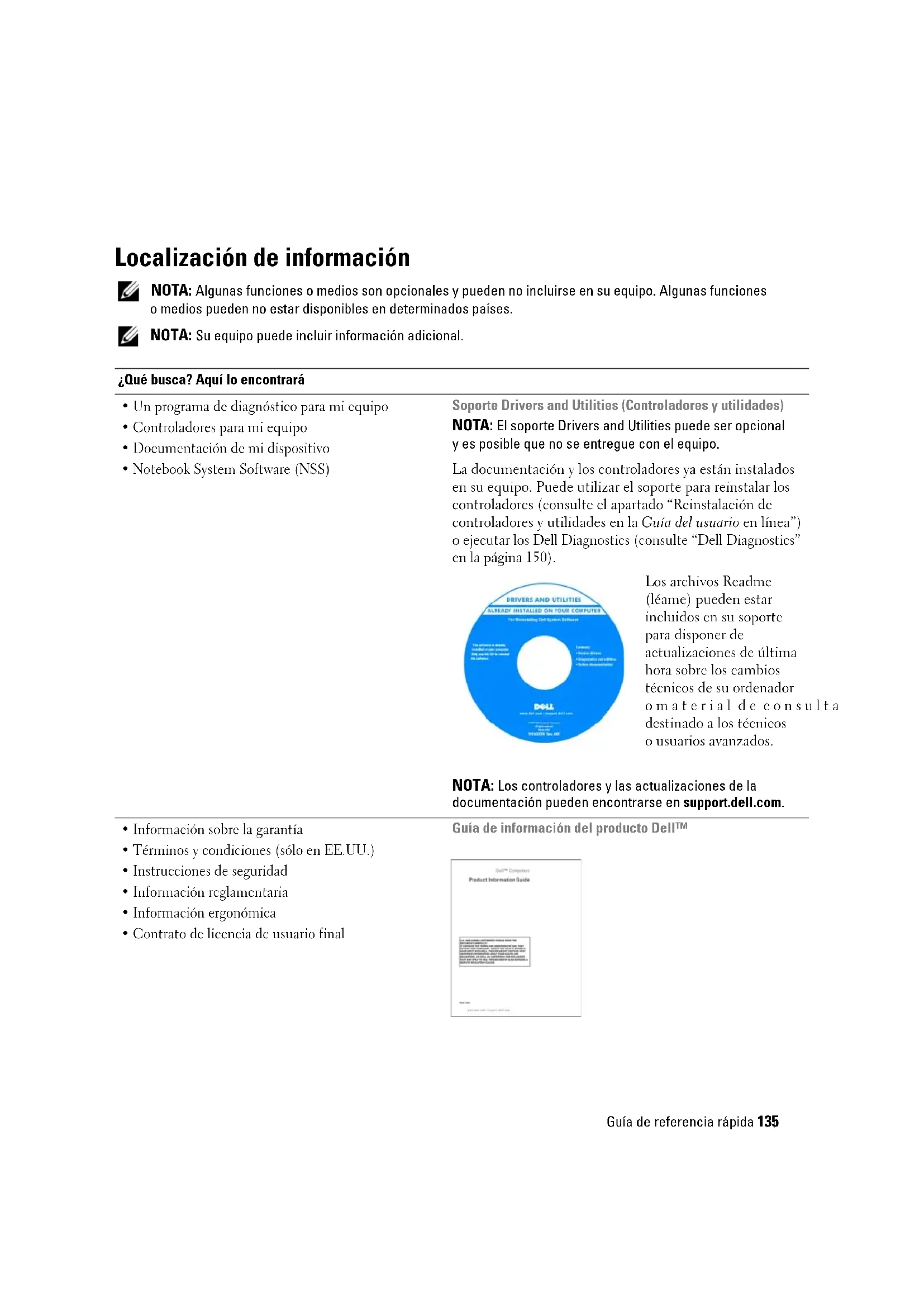

• Un programa de diagnóstico para mi equipo

• Controladores para mi equipo

• Documentación de mi dispositivo

• Notebook System Software (NSS) Soporte Drivers and Utilities (Controladores y utilidades) NOTA: El soporte Drivers and Utilities puede ser opcional y es posible que no se entregue con el equipo. La documentación y los controladores ya están instalados en su equipo. Puede utilizar el soporte para reinstalar los controladores (consulte el apartado “Reinstalación de controladores y utilidades en la Guía del usuario en línea”) o ejecutar los Dell Diagnostics (consulte “Dell Diagnostics” en la página 150). Los archivos Readme (léame) pueden estar incluidos en su soporte para disponer de actualizaciones de última hora sobre los cambios técnicos de su ordenador omaterial de consulta destinado a los técnicos o usuarios avanzados. NOTA: Los controladores y las actualizaciones de la documentación pueden encontrarse en support.dell.com.

• Información sobre la garantía

• Términos y condiciones (sólo en EE.UU.)

• Instrucciones de seguridad

• Información reglamentaria

• Información ergonómica

• Contrato de licencia de usuario final Guía de información del producto Dell™136 Guía de referencia rápida

• Cómo extraer y cambiar piezas

• Cómo configurar los parámetros del sistema

• Cómo detectar y solucionar problemas Guía del usuario de Dell™ Latitude™ Centro de ayuda y soporte técnico de Microsoft Windows

Centro de ayuda y soporte técnico

Guías del sistema y del usuario de Dell

Haga clic en la Guía del usuario de su equipo.

• Etiqueta de servicio y código de servicio rápido

• Etiqueta de licencia de Microsoft Windows Etiqueta de servicio y licencia de Microsoft

Estas etiquetas se encuentran en su equipo.

• Utilice la etiqueta de servicio para identificar su equipo cuando utilice support.dell.com o se ponga en contacto con el servicio de soporte técnico.

• Introduzca el código de servicio rápido para dirigir su llamada cuando se ponga en contacto con el servicio de soporte técnico. NOTA: La etiqueta de la licencia de Microsoft Windows ha sido rediseñada con un agujero o “portal de seguridad” como medida para aumentar la seguridad. ¿Qué busca? Aquí lo encontraráGuía de referencia rápida 137

• Soluciones: consejos y sugerencias para la solución de problemas, artículos de técnicos, cursos en línea y preguntas más frecuentes

• Comunidad: conversaciones en línea con otros clientes de Dell

• Actualizaciones: información de actualización para componentes, como la memoria, unidad de disco duro y el sistema operativo

• Atención al cliente: información de contacto, llamada de servicio y estado de los pedidos, garantía e información de reparación

• Servicio y asistencia: historial de asistencia y estado de las llamadas de servicio, contrato de servicio, debates en línea con el personal de asistencia técnica

• Referencia: documentación del equipo, detalles en la configuración de mi equipo, especificaciones del producto y documentación técnica

• Descargas: controladores certificados, revisiones y actualizaciones de software

• Notebook System Software (NSS): si vuelve a instalar el sistema operativo del equipo, también debe volver a instalar la utilidad NSS. NSS proporciona actualizaciones importantes del sistema operativo y asistencia para las unidades de disquete de 3,5 pulgadas de Dell™-, procesadores Intel

Pentium® M, unidades ópticas y dispositivos USB. La utilidad NSS es necesaria para el correcto funcionamiento de su equipo Dell. El software detecta automáticamente su ordenador y sistema operativo e instala las actualizaciones apropiadas a su configuración Sitio Web de soporte técnico de Dell: support.dell.com NOTA: Seleccione su región o segmento de negocios para ver el sitio de asistencia técnica apropiado. Para descargar Notebook System Software:

Vaya a support.dell.com , seleccione la región o segmento empresarial y escriba su etiqueta de servicio.

Seleccione Drivers & Downloads (Controladores y descargas) y haga clic en

Haga clic en su sistema operativo y busque la palabra clave Notebook System Software

NOTA: La interfaz para el usuario de support.dell.com puede variar dependiendo de las selecciones que efectúe.

• Actualizaciones de software y sugerencias para la solución de problemas. Preguntas más frecuentes, temas candentes y estado general del entorno del equipo Utilidad Dell Support La utilidad de soporte técnico de Dell es una actualización automatizada y un sistema de notificación instalado en su equipo. Este soporte proporciona comprobaciones de estado en tiempo real de su entorno informático, actualizaciones de software, e información importante de soporte propio. Accede a la utilidad de soporte técnico de Dell mediante el icono de la barra de tareas. Para obtener más información, consulte la “Utilidad de soporte técnico de Dell” en la Guía del usuario

¿Qué busca? Aquí lo encontrará138 Guía de referencia rápida

• Cómo utilizar Windows XP

• Cómo trabajar con programas y archivos

• Cómo personalizar mi escritorio Centro de ayuda y soporte técnico de Windows

Ayuda y soporte técnico

Escriba una palabra o frase que describa el problema y, a continuación, haga clic en el icono de flecha.

Haga clic en el tema que describa el problema.

Siga las instrucciones que aparecen en pantalla.

• Información sobre la actividad de la red, asistente de administración de energía y otros puntos controlados por Dell QuickSet Ayuda de Dell QuickSet Para ver Ayuda de Dell QuickSet

haga clic con el botón derecho del ratón en el icono de Quickset en la barra de tareas de Microsoft

Para obtener más información sobre Dell QuickSet, consulte “Dell™ QuickSet” en la Guía del usuario en línea.

• Cómo volver a instalar mi sistema operativo Soporte del sistema operativo NOTA: El soporte del sistema operativo puede ser opcional, por lo que es posible que no se envíe con el equipo. El sistema operativo ya está instalado en el equipo. Para volver a instalarlo, utilice el soporte del sistema operativo. Consulte “Restauración del sistema operativo” en la Guía del usuario en línea. Después de volver a instalar el sistema operativo, utilice el soporte Drivers and Utilities (Controladores y utilidades) para volver a instalar los controladores de los dispositivos que se incluían con su ordenador. La clave del producto del sistema operativo se encuentra en el equipo. NOTA: El color de su CD o DVD varía según el sistema operativo que haya solicitado. ¿Qué busca? Aquí lo encontraráGuía de referencia rápida 139 Configuración de su equipo PRECAUCIÓN: Antes de comenzar cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad incluidas en la Guía de información del producto.

Desempaquete la caja de accesorios.

Saque el contenido de la caja de accesorios, que necesitará para completar la configuración del equipo. La caja de accesorios también contiene la documentación del usuario y todo el software o hardware adicional (como PC Cards, unidades o baterías) que ha solicitado.

Conecte el adaptador de CA a su conector en el equipo y a la toma de alimentación eléctrica.

Abra la pantalla del equipo y pulse el botón de alimentación para encenderlo (consulte el apartado “Vista frontal” en la página 140). NOTA: Se recomienda que encienda y apague el equipo al menos una vez antes de instalar cualquier tarjeta o conectarlo a un dispositivo de acoplamiento u otro dispositivo externo, como una impresora.140 Guía de referencia rápida Acerca de su equipo Vista frontal

Seguro de la pantalla

Botón de alimentación

Indicadores luminosos de estado del dispositivo

Botones del ratón táctil/palanca de seguimiento

Palanca de seguimiento

Indicadores luminosos de estado del teclado

Botones de control de volumen

9Guía de referencia rápida 141 Vista izquierda Vista derecha PRECAUCIÓN: No introduzca objetos ni permita que el polvo se acumule en las rejillas de ventilación ni las bloquee. No almacene el equipo en un entorno con poca ventilación, como un maletín cerrado, mientras esté en funcionamiento. La circulación restringida de aire podría dañar el equipo o provocar un incendio.

Ranura para cable de seguridad

Rejillas de ventilación

Conmutador inalámbrico

Compartimento de medios

2142 Guía de referencia rápida Vista posterior Vista inferior PRECAUCIÓN: No introduzca objetos ni permita que el polvo se acumule en las rejillas de ventilación ni las bloquee. No almacene el equipo en un entorno -con poca ventilación, como un maletín cerrado, mientras esté en funcionamiento. La circulación restringida de aire podría dañar el equipo o provocar un incendio.

Conector para S-vídeo y salida de TV

Conector del adaptador de CA

Rejillas de ventilación

Pasador de liberación del compartimento de la batería

Cubierta del módulo de memoria

Conector del dispositivo de acoplamiento

Rejillas del ventilador

Unidad de disco duro

6Guía de referencia rápida 143 Uso de la batería Rendimiento de la batería NOTA: Para obtener información acerca de la garantía Dell para su equipo, consulte la Guía de información del producto o el documento aparte de garantía que se envía junto con el ordenador. Para el rendimiento óptimo del equipo y para facilitar la conservación de la configuración del BIOS, utilice su equipo portátil Dell™ con la batería principal instalada en todo momento. Se proporciona una batería en su compartimento correspondiente como equipamiento estándar. NOTA: Debido a que la batería puede no estar totalmente cargada, use el adaptador de CA para conectar su nuevo equipo a una toma de alimentación eléctrica la primera vez que lo utilice. Para obtener mejores resultados, utilice el ordenador con el adaptador de CA hasta que la batería esté totalmente cargada. Para visualizar el estado de carga de la batería, acceda al Panel de control→ Opciones de administración de energíay, a continuación, haga clic en la ficha Medidor de energía. NOTA: El tiempo de funcionamiento de la batería (el tiempo que la batería puede mantener una carga) disminuye con el tiempo. En función de la frecuencia y las condiciones de uso de la batería, es posible que deba comprar una nueva batería durante la vida útil del equipo. El tiempo de funcionamiento de la batería varía dependiendo de las condiciones de funcionamiento. Puede instalar una segunda batería opcional en el compartimento para medios con el fin de aumentar de un modo significativo el tiempo de funcionamiento. La duración de la batería se reduce en gran medida si realiza, entre otras, las operaciones que se indican a continuación:

• Uso de unidades ópticas.

• Uso de dispositivos de comunicaciones inalámbricas, PC Cards, ExpressCards, tarjetas de memoria de medios o dispositivos USB.

• Usar una configuración de pantalla con mucho brillo, protectores de pantalla 3D u otros programas que consuman mucha energía como juegos 3D.

• Utilizar el equipo en el modo de máximo rendimiento (consulte el apartado “Configuración de los valores de administración de energía” en la página 147) NOTA: Se recomienda conectar el equipo a una toma de alimentación eléctrica mientras se graba en un CD o DVD. Es posible comprobar la carga de la batería (consulte el apartado “Comprobación de la carga de la batería” en la página 144) antes de insertar la batería en el equipo. También se pueden establecer las opciones de administración de energía de modo que avisen cuando la carga de la batería esté baja (consulte el apartado “Configuración de los valores de administración de energía” en la página 147). PRECAUCIÓN: El uso de baterías incompatibles puede aumentar el riesgo de incendio o explosión. Sustituya la batería únicamente por baterías de Dell. La batería de iones de litio está diseñada para funcionar con equipos Dell. No utilice una batería de otro equipo.144 Guía de referencia rápida PRECAUCIÓN: No deseche las baterías en la basura doméstica. Cuando la batería ya no pueda cargarse, solicite información a una empresa local de gestión de residuos o al departamento responsable en materia de medio ambiente sobre el modo de desechar las baterías de iones de litio. Consulte el apartado “Cómo desechar las baterías” de la Guía de información del producto

PRECAUCIÓN: El uso incorrecto de la batería puede aumentar el riesgo de incendio o quemadura química. No perfore, incinere, desmonte o exponga la batería a temperaturas superiores a 65°C (149°F). Mantenga la batería fuera del alcance de los niños. Tenga mucho cuidado con las baterías dañadas o que goteen. Las baterías dañadas pueden gotear y causar lesiones personales o daños en el equipo. Comprobación de la carga de la batería El medidor de batería Dell QuickSet, la ventana del medidor de batería de Microsoft Windows y el icono , el el medidor de carga de la batería y la advertencia de batería baja proporcionan información acerca de la carga de la batería. Medidor de batería Dell™ QuickSet Si Dell QuickSet está instalado, pulse <Fn><F3> para ver el Medidor de batería QuickSet. El medidor de batería muestra el estado, el estado de consumo de la batería, el nivel y el tiempo total de carga de la batería del equipo. Para obtener más información acerca de QuickSet, haga clic en el icono de QuickSet de la barra de tareas de Microsoft

y haga clic en Ayuda. Medidor de energía de Microsoft

El Medidor de energía de Windows indica la carga que le queda a la batería. Para consultar el medidor de energía, haga doble clic en el icono de la barra de tareas. Si el equipo está conectado a una toma de alimentación eléctrica, aparece un icono . Medidor de carga Pulsando una vez o manteniendo pulsado el botón de estado del medidor de carga de la batería, podrá comprobar:

• La carga de la batería (compruébela pulsando y soltando el botón de estado)

• El estado de la batería (compruébelo manteniendo pulsado el botón de estado) El tiempo de funcionamiento de la batería está fijado en gran medida por el número de veces que se realiza su carga. Tras cientos de ciclos de carga y descarga, las baterías pierden una cierta capacidad de carga o buen estado de la batería. Es decir, una batería puede mostrar el estado de “cargada” pero mantener una capacidad de carga reducida (estado).Guía de referencia rápida 145 Comprobación de la carga de la batería Para comprobar la carga de la batería, pulse y suelte el botón de estado del medidor de carga de la batería para encender las luces de nivel de carga. Cada indicador luminoso representa aproximadamente un 20 % de la carga total de la batería. Por ejemplo, si la batería tiene un 80 % de carga restante, habrá cuatro indicadores luminosos encendidos. Si no hay ningún indicador encendido, entonces la batería está descargada. Comprobación del estado de consumo de la batería NOTA: Puede comprobar el estado de consumo de la batería de dos maneras: utilizando el medidor de carga de la batería según se describe a continuación y utilizando el medidor de batería en Dell QuickSet. Para obtener más información acerca de QuickSet, haga clic en el icono de QuickSet de la barra de tareas de Microsoft

y haga clic en Ayuda. Para comprobar el estado de la batería utilizando el medidor de carga, mantenga pulsado el botón de estado del medidor de carga de la batería durante al menos 3 segundos. Si no hay ninguna luz encendida, la batería está en buenas condiciones, y retiene más del 80 por ciento de su capacidad de carga original. Cada indicador luminoso representa una degradación gradual. Si hay cinco luces encendidas, la batería retiene menos del 60 % de la capacidad de carga, y debe considerar sustituir la batería. Consulte el apartado “Especificaciones” en la Guía del usuario en línea para obtener más información sobre el tiempo de duración de la batería. Advertencia de bajo nivel de carga de la batería AVISO: Para evitar la pérdida de datos o que éstos resulten dañados, tras una advertencia de batería baja guarde inmediatamente el trabajo. A continuación, conecte el equipo a una toma de alimentación eléctrica. Si la carga de la batería se agota por completo, el modo de hibernación se activa automáticamente. De manera predeterminada, una ventana emergente le avisa cuando se ha agotado aproximadamente un 90 % de la carga. Puede cambiar las configuraciones de las alarmas de la batería en QuickSet o en la ventana Propiedades de las opciones de energía. Consulte el apartado “Configuración de los valores de administración de energía” en la página 147 para obtener información acerca del acceso a QuickSet o a la ventana de Propiedades de las opciones de energía. Conservación de la energía de la batería Realice las siguientes acciones para conservar la energía de la batería:

• Conecte el equipo a una toma de alimentación eléctrica cuando sea posible, ya que la duración de la batería depende en gran medida del número de veces que se use y se recargue.

• Ponga el equipo en modo de espera o modo de hibernación cuando lo deje sin funcionar durante largos períodos de tiempo (consulte el apartado “Modos de administración de energía” en la página 146).

• Utilice el Asistente de administración de energía para seleccionar las opciones a fin de optimizar el uso de energía del equipo. También puede configurar estas opciones para que cambien al pulsar el botón de encendido, cerrar la pantalla o al pulsar <Fn><Esc>. NOTA: Consulte el apartado “Modos de administración de energía” en la página 146 para obtener más información acerca de la conservación de la energía de la batería.146 Guía de referencia rápida Modos de administración de energía Modo de espera El modo de espera permite ahorrar energía apagando la pantalla y la unidad de disco duro después de un período predeterminado de inactividad (tiempo de espera). Cuando el ordenador sale del modo de espera, vuelve al mismo estado operativo en el que estaba antes de pasar a dicho modo. AVISO: Si el equipo pierde corriente alterna o alimentación de la batería mientras permanece en el modo de espera, podrían perderse datos. Para entrar en el modo de espera:

• Dependiendo de cómo haya configurado las opciones de administración de energía en la ventana Propiedades de las opciones de energía o el asistente para la administración de energía de QuickSet, utilice uno de los siguientes métodos: – Pulse el botón de encendido. –Cierre la pantalla. – Pulse <Fn><Esc>. Para salir del modo de espera, pulse el botón de encendido o abra la pantalla, dependiendo de las opciones definidas en la administración de energía. El equipo no puede salir del modo de espera pulsando una tecla ni tocando el ratón táctil o la palanca de seguimiento. Modo de hibernación En el modo de hibernación se ahorra energía copiando datos del sistema en un área reservada de la unidad de disco duro y, a continuación, apagando totalmente el ordenador. Cuando se sale del modo de hibernación, se vuelve al mismo estado operativo en el que estaba antes de pasar a dicho modo. AVISO: Mientras está en modo de hibernación no se pueden extraer dispositivos ni estaciones de acoplamiento. El ordenador pasa al modo de hibernación si la carga de la batería alcanza un nivel extremadamente bajo. Para entrar manualmente en el modo de hibernación:

Apagar equipo , mantenga pulsado <Mayús> y, a continuación, haga clic

• Dependiendo de cómo haya configurado las opciones de administración de energía en la ventana Propiedades de Opciones de energía o el asistente para la administración de energía de QuickSet, utilice uno de los siguientes métodos para entrar en el modo de hibernación: – Pulse el botón de encendido. –Cierre la pantalla. – Pulse <Fn><Esc>.Guía de referencia rápida 147 NOTA: Puede que algunas tarjetas PC o ExpressCard no funcionen correctamente después de salir del modo de hibernación. Extraiga y vuelva a insertar la tarjeta (consulte el apartado “Instalación de PC Card o ExpressCard” en la Guía del usuario en línea) o simplemente reinicie el equipo. Para salir de este modo, pulse el botón de alimentación. El ordenador puede tardar unos segundos en salir del modo de hibernación. El equipo no puede salir del modo de hibernación pulsando una tecla ni tocando el ratón táctil o la palanca de seguimiento. Para obtener más información acerca del modo de hibernación, consulte la documentación incluida con el sistema operativo. Configuración de los valores de administración de energía Puede utilizar el Power Management Wizard (Asistente para la administración de energía) de QuickSet o Propiedades de Opciones de energía de Windows para configurar los valores de administración de energía en el equipo.

• Para acceder al Asistente para la administración de energía QuickSet, haga doble clic en el icono QuickSet de la barra de tareas de Microsoft

. Para obtener más información acerca de QuickSet, haga clic en el botón Ayuda en el Asistente de administración de energía.

• Para acceder a la ventana Propiedades de las opciones de energía , haga clic en Inicio

Rendimiento o mantenimiento

Opciones de energía . Para obtener más información acerca de cualquier campo de la ventana Propiedades de Opciones de energía , haga clic en el icono del signo de interrogación de la barra de título y, a continuación, haga clic en el área correspondiente a la información que necesita. Carga de la batería NOTA: Con Dell™ ExpressCharge™, cuando el equipo está apagado, el adaptador de CA carga una batería completamente descargada al 80 % en alrededor de 1 hora y al 100 % en aproximadamente 2 horas. El tiempo de carga aumenta con el ordenador encendido. Puede dejar la batería en el ordenador todo el tiempo que desee. Los circuitos internos de la batería impiden que se sobrecargue. Cuando conecte el equipo a una toma de alimentación eléctrica o instale una batería mientras está conectado a una toma de alimentación eléctrica, comprobará la carga y la temperatura de la batería. Si es necesario, el adaptador de CA cargará la batería y mantendrá la carga. Si la batería está caliente porque se ha estado usando en el equipo o porque ha permanecido en un ambiente donde la temperatura es elevada, puede ser que no se cargue cuando se conecte el ordenador a una toma de alimentación eléctrica. Si el indicador parpadea alternando entre el verde y el naranja, la batería está demasiado caliente para iniciar la carga. Desconecte el equipo de la toma de alimentación eléctrica y espere a que tanto éste como la batería se enfríen hasta alcanzar la temperatura ambiente. A continuación, conecte el equipo a una toma de alimentación eléctrica y continúe cargando la batería. Para obtener más información sobre la resolución de problemas de la batería, consulte el apartado “Problemas con la alimentación” en la Guía del usuario en línea.148 Guía de referencia rápida Sustitución de la batería PRECAUCIÓN: Antes de llevar a cabo estos procedimientos, apague el equipo, desconecte el adaptador de CA de la toma de alimentación eléctrica y del propio equipo, desconecte el módem del conector de pared y del ordenador y retire cualquier otro cable externo que tenga conectado. PRECAUCIÓN: El uso de baterías incompatibles puede aumentar el riesgo de incendio o explosión. Sustituya la batería únicamente por baterías de Dell. La batería está diseñada para funcionar con equipos Dell™. No utilice una batería de otro equipo. AVISO: Debe retirar todos los cables externos para evitar posibles daños en el conector. Para obtener información sobre la sustitución de la segunda batería, que está situada en el compartimento para medios, consulte “Uso de soportes multimedia” en la Guía del usuario en línea. Para extraer la batería:

Si el equipo está conectado (acoplado) a un dispositivo de acoplamiento, desacóplelo. Si desea más instrucciones, consulte la documentación incluida con el dispositivo de acoplamiento.

Asegúrese de que el equipo está apagado.

Deslice el pasador de liberación del compartimento de la batería de la parte inferior del equipo hasta que haga clic.

Usando la lengüeta de la batería, saque ésta del equipo. Para cambiar la batería, colóquela en el compartimento y presiónela hasta que el pasador de liberación haga clic. 1 Lengüeta de la batería 2 Batería 3 Pasador de liberación del compartimento de la batería

1Guía de referencia rápida 149 Almacenamiento de una batería Extraiga la batería cuando vaya a guardar el equipo durante un período largo. Las baterías se descargan durante los almacenamientos prolongados. Tras un largo período de almacenamiento, recargue la batería completamente antes de utilizarla (consulte el apartado “Carga de la batería” en la página 147). Solución de problemas Bloqueos y problemas con el software PRECAUCIÓN: Antes de comenzar cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad incluidas en la Guía de información del producto. El equipo no se inicia ASEGÚRESE DE QUE EL ADAPTADOR DE CA ESTÉ BIEN CONECTADO AL ORDENADOR Y A LA TOMA DE ALIMENTACIÓN ELÉCTRICA. El equipo no responde AVISO: Es posible que se pierdan datos si no puede apagar el sistema operativo.

PAGUE EL EQUIPO: Si no puede conseguir que responda pulsando una tecla o moviendo el ratón, pulse el botón de alimentación durante unos 8 ó 10 segundos como mínimo hasta que se apague el equipo. A continuación, reinícielo. Un programa no responde o falla repetidamente NOTA: Normalmente el software incluye instrucciones de instalación en su documentación o en un disquete, CD o DVD.

Pulse <Ctrl><Mayús><Esc> simultáneamente.

Haga clic en Aplicaciones

Haga clic en el programa que ha dejado de responder.

COMPRUEBE LA DOCUMENTACIÓN DEL SOFTWARE: si es necesario, desinstale el programa y, a continuación, vuelva a instalarlo. Se ha diseñado un programa para un sistema operativo anterior de Microsoft

EJECUTE EL ASISTENTE PARA COMPATIBILIDAD DE PROGRAMAS: El Asistente para compatibilidad de programas configura un programa de manera que se ejecute en un entorno similar a los entornos de sistemas operativos que no son Windows XP.

Asistente para compatibilidad de programas

Siga las instrucciones que aparecen en pantalla.150 Guía de referencia rápida Aparece una pantalla azul fija APAGUE EL EQUIPO: Si no puede conseguir que responda pulsando una tecla o moviendo el ratón, pulse el botón de alimentación durante unos 8 ó 10 segundos como mínimo hasta que se apague el equipo. A continuación, reinícielo. Otros problemas con el software COMPRUEBE LA DOCUMENTACIÓN DEL SOFTWARE O PÓNGASE EN CONTACTO CON EL FABRICANTE DE SOFTWARE PARA OBTENER INFORMACIÓN SOBRE LA SOLUCIÓN DE PROBLEMAS:

• Asegúrese de que el programa sea compatible con el sistema operativo instalado en el equipo.

• Asegúrese de que el equipo cumple los requisitos mínimos de hardware necesarios para ejecutar el software. Consulte la documentación del software para obtener más información.

• Asegúrese de el programa esté instalado y configurado correctamente.

• Compruebe que los controladores de dispositivo no sean incompatibles con el programa.

• si es necesario, desinstale el programa y, a continuación, vuelva a instalarlo. HAGA COPIAS DE SEGURIDAD DE SUS ARCHIVOS INMEDIATAMENTE UTILICE UN PROGRAMA DE DETECCIÓN DE VIRUS PARA COMPROBAR LA UNIDAD DE DISCO DURO, LOS DISQUETES,

OMPRUEBE SI EL EQUIPO TIENE SOFTWARE ESPÍA: Si el equipo tiene un bajo rendimiento, recibe frecuentemente anuncios emergentes, o tiene problemas para conectarse a Internet, es posible que esté infectado con software espía. Utilice un programa antivirus que incluya protección contra software espía (es posible que el programa necesite una actualización) para explorar el equipo y eliminar el software espía. Para obtener más información, vaya a support.dell.com y busque las palabras clave software espía.

JECUTE LOS DELL DIAGNOSTICS (DIAGNÓSTICOS DELL): Consulte el apartado “Dell Diagnostics” en la página 150. Si todas las pruebas se ejecutan satisfactoriamente, el error puede estar relacionado con un problema de software. Dell Diagnostics PRECAUCIÓN: Antes de comenzar cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad incluidas en la Guía de información del producto. Cuándo usar los Dell Diagnostics Si tiene problemas con el equipo, ejecute Dell Diagnostics antes de ponerse en contacto con Dell para solicitar asistencia técnica. Se recomienda imprimir estos procesos antes de empezar. AVISO: Los Dell Diagnostics (Diagnósticos Dell) funcionan sólo en equipos Dell™. NOTA: El soporte Drivers and Utilities (Controladores y utilidades) es opcional y es posible que no se entregue con el equipo.Guía de referencia rápida 151 Ejecute el programa de configuración del sistema, revise la información de configuración del equipo y asegúrese de que el dispositivo que desea probar aparece en la configuración del sistema y está activo. Inicie los Dell Diagnostics (Diagnósticos de Dell) desde el disco duro o desde el soporte Drivers and Utilities (Controladores y utilidades). Inicio de Dell Diagnostics desde la unidad de disco duro Los Dell Diagnostics están situados en una partición oculta para la utilidad de diagnóstico (Diagnostic) de la unidad de disco duro. NOTA: Si el equipo no muestra ninguna imagen en la pantalla, póngase en contacto con Dell (consulte el apartado “Cómo ponerse en contacto con Dell” en la Guía del usuario en línea para obtener más información). NOTA: Si el equipo está conectado (acoplado) a un dispositivo de acoplamiento, desacóplelo. Si desea más instrucciones, consulte la documentación incluida con el dispositivo de acoplamiento.

Asegúrese de que el equipo está conectado a una toma eléctrica que sepa que funciona correctamente.

Encienda (o reinicie) el equipo.

Inicie los Dell Diagnostics de una de las dos siguientes formas:

Cuando aparezca el logotipo de DELL™, pulse <F12> inmediatamente. Seleccione Diagnostics del menú de inicio y pulse <Entrar>. NOTA: Si espera demasiado y aparece el logotipo del sistema operativo, siga esperando hasta que aparezca el escritorio de Microsoft

; a continuación, apague el equipo e inténtelo de nuevo. NOTA: Antes de intentar la opción B, es preciso apagar por completo el equipo.

Mantenga pulsada la tecla <Fn> mientras se enciende el equipo. NOTA: Si aparece un mensaje indicando que no se ha encontrado ninguna partición para la utilidad de diagnóstico, ejecute Dell Diagnostics desde el soporte Drivers and Utilities. El equipo ejecutará la evaluación del sistema previa al inicio (PSA), una serie de pruebas iniciales de la tarjeta del sistema, el teclado, la pantalla, la memoria, la unidad de disco duro, etc.

• Durante la evaluación, responda a las preguntas que puedan formularse.

• Si se detectaron fallos durante la evaluación del sistema previa al inicio, anote el código o códigos de error y consulte “Cómo ponerse en contacto con Dell” en la Guía del usuario en línea. Si la evaluación del sistema previa al inicio se realiza correctamente, recibirá el mensaje “Booting Dell Diagnostic Utility Partition.Press any key to continue”

Pulse cualquier tecla para iniciar los Dell Diagnostics desde la partición para la utilidad de diagnóstico del disco duro.152 Guía de referencia rápida Iniciar Dell Diagnostics desde el soporte Drivers and Utilities

Apague y reinicie el equipo. Cuando aparezca el logotipo de DELL, pulse <F12> inmediatamente. NOTA: Si espera demasiado y aparece el logotipo del sistema operativo, siga esperando hasta que aparezca el escritorio de Microsoft

; a continuación, apague el equipo e inténtelo de nuevo. NOTA: Los pasos a continuación cambian la secuencia de inicio sólo una vez. En la siguiente rutina de inicio, el equipo se iniciará conforme a los dispositivos especificados en el programa de configuración del sistema.

Cuando aparezca la lista de dispositivos de inicio, resalte

Seleccione la opción Seleccionar desde CD-ROM del menú que aparece y pulse <Entrar>.

para iniciar el menú del CD y <Entrar> para continuar.

Seleccione Run the 32 Bit Dell Diagnostics (Ejecutar los Dell Diagnostics de 32 bits) en la lista numerada. Si se enumeran varias versiones, seleccione la más adecuada para su equipo.

Cuando aparezca la pantalla del Menú principal de Dell Diagnostics, seleccione la prueba que desea ejecutar. Menú principal de Dell Diagnostics (Diagnósticos Dell)

Una vez se hayan cargado los Dell Diagnostics y aparezca la pantalla Menú principal , haga clic en el botón de la opción que desea. NOTA: Se recomienda seleccionar Probar sistema para ejecutar una prueba completa del equipo.

Después de haber seleccionado la opción Probar sistema del menú principal, aparecerá el siguiente menú. NOTA: Se recomienda seleccionar Prueba extendida del menú de a continuación para ejecutar una comprobación más completa de los dispositicos del equipo. Opción Función Probar memoria Ejecutar la prueba independiente de memoria Probar sistema Ejecutar los diagnósticos del sistema Salir Salir de los diagnósticosGuía de referencia rápida 153

Si se produce un problema durante una prueba, aparecerá un mensaje con un código de error y una descripción del problema. Anote el código de error y la descripción del problema y póngase en contacto con Dell (consulte “Cómo ponerse en contacto con Dell” en la Guía del usuario en línea). NOTA: La etiqueta de servicio del equipo está situada en la parte superior de cada pantalla de prueba. Si se pone en contacto con Dell, el servicio de asistencia técnica le solicitará la etiqueta de servicio.

Si ejecuta una prueba desde la opción Custom Test (prueba personalizada) o Symptom Tree (árbol de síntomas), haga clic en la pestaña correspondiente que se describe en la tabla siguiente para obtener más información. Opción Función Express Test (prueba rápida) Realiza una prueba rápida de los dispositivos del sistema. Normalmente esto puede llevar de 10 a 20 minutos. Extended Test (prueba extendida) Realiza una comprobación completa de los dispositivos del sistema. Normalmente esto puede llevar una hora o más. Custom Test (prueba personalizada) Se usa para probar un dispositivo específico o personalizar las pruebas que se van a ejecutar. Symptom Tree (Árbol de síntomas) Esta opción le permite seleccionar pruebas basadas en un síntoma del problema que se está teniendo. La opción muestra los síntomas más comunes. Ficha Función Resultados Muestra los resultados de la prueba y las condiciones de error encontradas. Errores Muestra las condiciones de error encontradas, los códigos de error y la descripción del problema. Ayuda Describe la prueba y puede indicar los requisitos para ejecutarla. Configuración Muestra la configuración de hardware del dispositivo seleccionado. Dell Diagnostics obtiene la información de configuración de todos los dispositivos a partir de la configuración del sistema, la memoria y varias pruebas internas, y la muestra en la lista de dispositivos del panel izquierdo de la pantalla. La lista de dispositivos puede que no muestre los nombres de todos los componentes instalados en el equipo o de todos los dispositivos conectados a él.154 Guía de referencia rápida

Cuando las pruebas hayan terminado, cierre la pantalla de la prueba para volver a la pantalla Menú principal . Para salir de Dell Diagnostics y reiniciar el equipo, cierre la pantalla Menú principal

Retire el soporte Drivers and Utilities de Dell (si es necesario). Parámetros Permite personalizar la prueba cambiando su configuración. Ficha Función (continuación)Índice 155 Índice

alimentación modo de espera, 146 modo de hibernación, 146 archivo de ayuda Centro de ayuda y soporte técnico de Windows, 138 asistentes Asistente para compatibilidad de programas, 149 Ayuda de QuickSet, 138

Batería almacenamiento, 149 carga, 147 comprobación de la carga, 144 de las bisagras, 148 medidor de carga, 144 medidor de energía, 144 rendimiento, 143

CD/DVD Drivers and Utilities, 135 sistema operativo, 138 Centro de ayuda y soporte técnico, 138 Contrato de licencia de usuario final, 135

Dell Diagnostics, 150 diagnósticos Dell, 150 documentación Contrato de licencia de usuario final, 135 en línea, 137 ergonómica, 135 garantía, 135 Guía de información del producto, 135 Guía del usuario, 136 reglamentaria, 135 seguridad, 135

equipo bajo rendimiento, 150 fallo, 149-150 no responde, 149 Etiqueta de servicio, 136 etiquetas Etiqueta de servicio, 136 Microsoft Windows, 136

Guía de información del producto, 135 Guía del usuario, 136

información ergonómica, 135 información reglamentaria, 135 información sobre la garantía, 135 instrucciones de seguridad, 135

modo de espera acerca de, 146 modo de hibernación, 146

problemas bajo rendimiento del equipo, 150 bloqueos, 149 Dell Diagnostics, 150 el equipo no responde, 149 el ordenador no se inicia, 149 el programa no responde, 149 el programa se bloquea, 149156 Índice fallo del equipo, 149-150 pantalla azul, 150 programas y compatibilidad con Windows, 149 software, 149-150 software espía, 150

sistema operativo soporte, 138 volver a instalar, 138 sitio de soporte técnico de Dell, 137 sitio Web de soporte técnico, 137 software problemas, 149-150 software espía, 150 solución de problemas Centro de ayuda y soporte técnico, 138 Dell Diagnostics, 150 Soporte Drivers and Utilities, 135 Dell Diagnostics, 150

vistas del sistema atrás, 142 delantera, 140 inferior, 142 lado derecho, 141 lado izquierdo, 141

Windows XP Asistente para compatibilidad de programas, 149 Centro de ayuda y soporte técnico, 138 modo de espera, 146 modo de hibernación, 146 volver a instalar, 138
