MANUAL DE USUARIO Latitude X1 DELL

La información contenida en este documento puede modificarse sin aviso previo. © 2005 Dell Inc. Todos los derechos reservados. Queda estrictamente prohibido realizar cualquier tipo de reproducción sin el consentimiento por escrito de Dell Inc. Marcas comerciales utilizadas en este texto: Dell, el logotipo de DELL y Latitude son marcas comerciales de Dell Inc.; Microsoft y Windows son marcas comerciales registradas de Microsoft Corporation; Intel, Pentium y Celeron son marcas comerciales registradas de Intel Corporation. En este documento pueden citarse otras marcas y nombres comerciales para referirse a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos. Modelo PP05S Enero 2005 N/P T6011 Rev. A00Contenido 113 Contenido Localización de información . . . . . . . . . . . . . . . . . . . . . . . 115 Configuración de su equipo

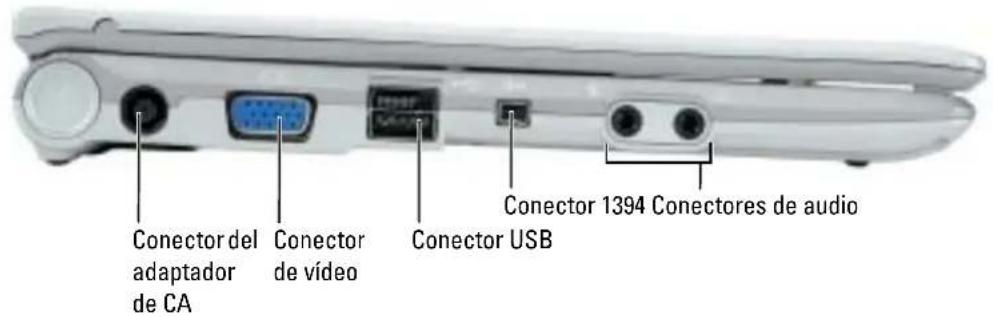

Vista lateral izquierda

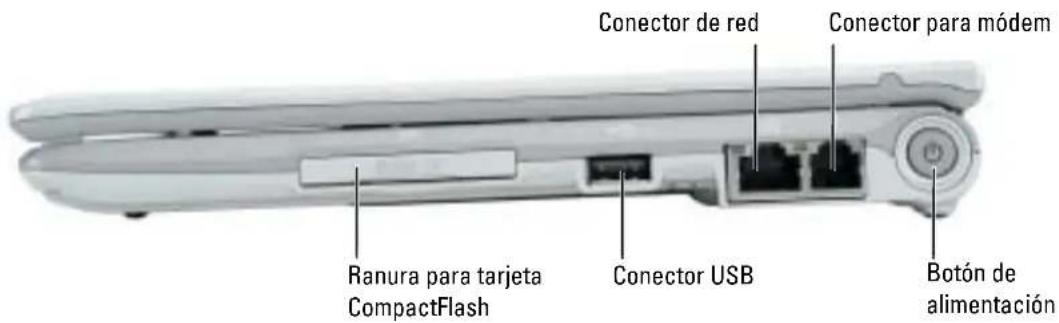

Vista lateral derecha

Rendimiento de la batería

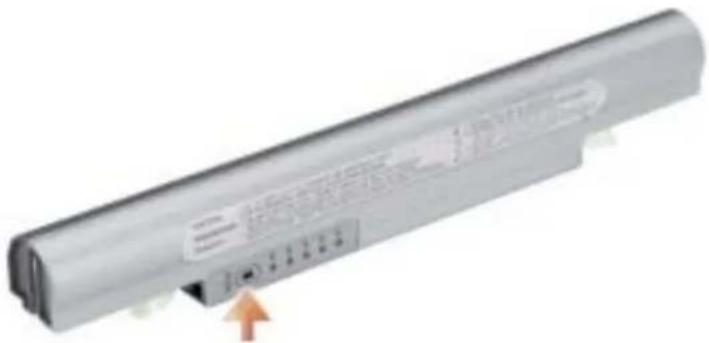

Comprobación de la carga de la batería

Extracción de una batería

Instalación de una batería

Almacenamiento de una batería

Solución de problemas

Bloqueos y problemas con el software

Inicio de los Dell Diagnostics desde la unidad de disco duro

Cómo iniciar los Dell Diagnostics desde el ResourceCD Drivers and Utilities (Controladores y Utilidades)

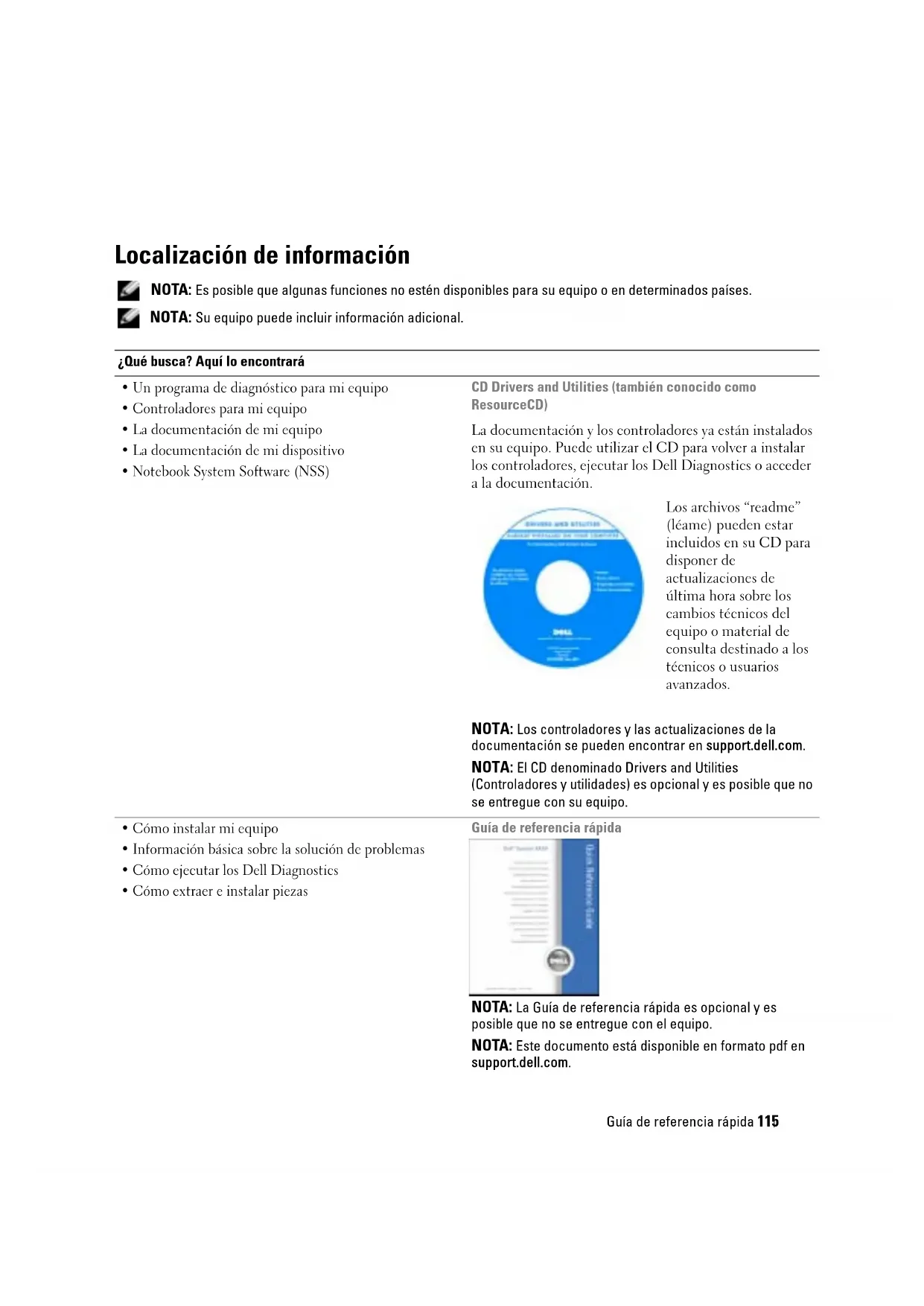

Menú principal de Dell Diagnostics . . . . . . . . . . . . . . . . . 131114 ContenidoGuía de referencia rápida 115 Localización de información NOTA: Es posible que algunas funciones no estén disponibles para su equipo o en determinados países. NOTA: Su equipo puede incluir información adicional. ¿Qué busca? Aquí lo encontrará

• Un programa de diagnóstico para mi equipo

• Controladores para mi equipo

• La documentación de mi equipo

• La documentación de mi dispositivo

• Notebook System Software (NSS) CD Drivers and Utilities (también conocido como ResourceCD) La documentación y los controladores ya están instalados en su equipo. Puede utilizar el CD para volver a instalar los controladores, ejecutar los Dell Diagnostics o acceder a la documentación. Los archivos “readme” (léame) pueden estar incluidos en su CD para disponer de actualizaciones de última hora sobre los cambios técnicos del equipo o material de consulta destinado a los técnicos o usuarios avanzados. NOTA: Los controladores y las actualizaciones de la documentación se pueden encontrar en support.dell.com. NOTA: El CD denominado Drivers and Utilities (Controladores y utilidades) es opcional y es posible que no se entregue con su equipo.

• Cómo instalar mi equipo

• Información básica sobre la solución de problemas

• Cómo ejecutar los Dell Diagnostics

• Cómo extraer e instalar piezas Guía de referencia rápida NOTA: La Guía de referencia rápida es opcional y es posible que no se entregue con el equipo. NOTA: Este documento está disponible en formato pdf en support.dell.com.116 Guía de referencia rápida www.dell.com | support.dell.com

• Información sobre la garantía

• Términos y condiciones (sólo en EE.UU.)

• Instrucciones de seguridad

• Información reglamentaria

• Información ergonómica

• End User License Agreement (Contrato de licencia de usuario final) Guía de información del producto Dell™

• Cómo extraer y cambiar piezas

• Cómo configurar los parámetros del sistema

• Cómo detectar y solucionar problemas Guía del usuario Centro de ayuda y soporte técnico de Microsoft

Haga clic en el botón Inicio y en Ayuda y soporte técnico

Haga clic en Guías del usuario y del sistema y en Guías del usuario

La Guía del usuario también está disponible en el CD opcional denominado Drivers and Utilities (Controladores y utilidades)

• Etiqueta de servicio y código de servicio rápido

• Etiqueta de licencia de Microsoft Windows Etiqueta de servicio y licencia de Microsoft Windows Estas etiquetas se encuentran en la parte inferior de

• Utilice la etiqueta de servicio para identificar el equipo cuando utilice support.dell.com o se ponga en contacto con el servicio de asistencia técnica.

• Escriba el código de servicio urgente para dirigir su llamada cuando se ponga en contacto con el servicio de asistencia técnica. ¿Qué busca? Aquí lo encontraráGuía de referencia rápida 117

• Soluciones – Consejos y sugerencias para la solución de problemas, artículos de técnicos, cursos en línea y preguntas más frecuentes.

• Comunidad – Debates en línea con otros clientes de Dell.

• Actualizaciones – Información de actualización para componentes como, por ejemplo, la memoria, la unidad de disco duro y el sistema operativo.

• Atención al cliente – Información de contacto, llamada de servicio y estado de los pedidos, garantía e información de reparación.

• Servicio y asistencia – Historial de asistencia y estado de las llamadas de servicio, contrato de servicio, debates en línea con el personal de asistencia técnica.

• Referencia – Documentación del equipo, detalles en la configuración de mi equipo, especificaciones del producto y documentación técnica.

• Descargas – Controladores certificados, revisiones y actualizaciones de software.

• Notebook System Software (NSS) – Si vuelve a instalar el sistema operativo del equipo, también debe volver a instalar la utilidad NSS. NSS proporciona actualizaciones importantes del sistema operativo y asistencia para las unidades de disquete de 3,5 pulgadas de Dell™, procesadores Intel

M, unidades ópticas y dispositivos USB. NSS es necesaria para el correcto funcionamiento de su equipo Dell. El software detecta automáticamente su equipo y sistema operativo e instala las actualizaciones apropiadas a su configuración. Para descargar Notebook System Software:

Especifique la etiqueta de servicio o el modelo del producto.

En el menú descendente Download Category (Descargar categoría), haga clic en All (Todas).

Seleccione el sistema operativo y el idioma del sistema operativo de su equipo y haga clic en Submit (Enviar).

Select a Device (Seleccionar un dispositivo), desplácese hasta System and Configuration Utilities (Utilidades del sistema y de la configuración) y haga clic

Sitio web Dell Support – support.dell.com NOTA: Seleccione su región para ver el sitio web de asistencia adecuado. NOTA: Los clientes de empresas, instituciones gubernamentales y educativas también pueden utilizar el sitio web personalizado Dell Premier Support que se encuentra en premier.support.dell.com. Es posible que este sitio web no esté disponible en todas las regiones. ¿Qué busca? Aquí lo encontrará118 Guía de referencia rápida www.dell.com | support.dell.com Configuración de su equipo PRECAUCIÓN: Antes de comenzar cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad que se encuentran en la Guía de información del producto.

Desempaquete la caja de accesorios.

Saque el contenido de la caja de accesorios, que necesitará para completar la configuración del equipo. La caja de accesorios también contiene la documentación del usuario y todo el software o hardware adicional (como tarjetas PC, unidades o baterías) que ha solicitado.

• Cómo utilizar Windows XP

• Documentación de mi equipo

• Documentación para los dispositivos (como, por ejemplo, un módem) Centro de ayuda y soporte técnico de Windows

Haga clic en el botón Inicio y en Ayuda y soporte técnico

Escriba una palabra o frase que describa el problema y, a continuación, haga clic en el icono de flecha.

Haga clic en el tema que describa el problema.

Siga las instrucciones que aparecen en pantalla.

• Cómo volver a instalar mi sistema operativo CD del sistema operativo El sistema operativo ya está instalado en el equipo. Para volver a instalar el sistema operativo, utilice el CD del sistema operativo. Consulte la Guía del usuario para obtener instrucciones. Si vuelve a instalar el sistema operativo, utilice el CD Drivers and Utilities (Controladores y utilidades) para volver a instalar los controladores de los dispositivos incluidos en el equipo en el momento de su compra. La clave del producto del sistema operativo se encuentra en el equipo. NOTA: El color de su CD varía según el sistema operativo que haya solicitado. NOTA: El CD del sistema operativo es opcional, por lo que es posible que no se envíe con su equipo. ¿Qué busca? Aquí lo encontraráGuía de referencia rápida 119

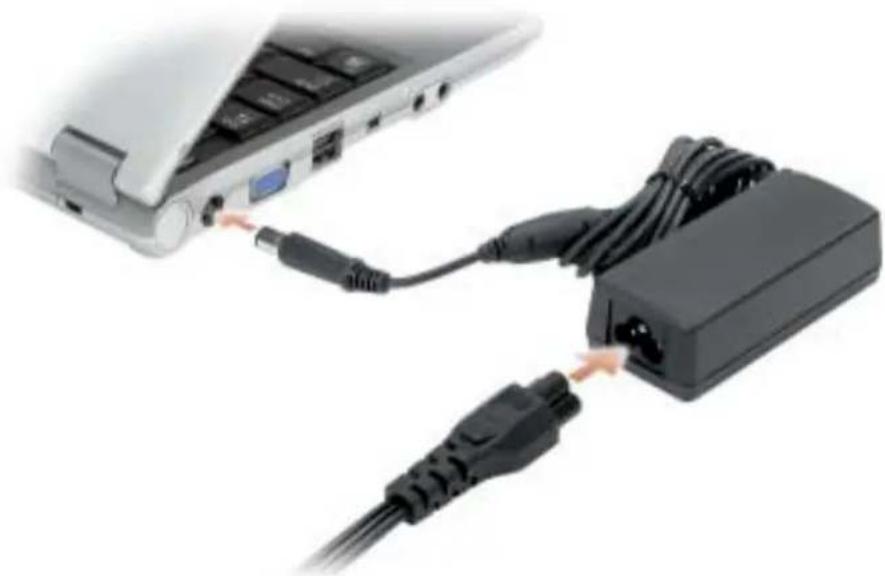

Conecte el adaptador de CA al conector del adaptador de CA del equipo y a la toma de alimentación eléctrica.

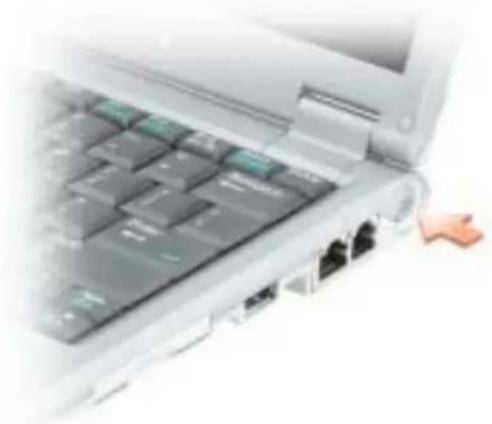

Para encender el equipo, abra la pantalla y pulse el botón de alimentación.120 Guía de referencia rápida www.dell.com | support.dell.com Acerca de su equipo Vista anterior Pantalla Teclado Indicadores del estado del dispositivo y del teclado Superficie táctil Botones de la superficie táctil (2) Ranura para tarjetas de memoria Secure DigitalGuía de referencia rápida 121 Vista lateral izquierda Vista lateral derecha Vista posterior Conector del adaptador de CA Conector de vídeo Conector USB Conector 1394 Conectores de audio Ranura para tarjeta CompactFlash Conector USB Conector de red Botón de alimentación Conector para módem Ranura para cable de seguridad122 Guía de referencia rápida www.dell.com | support.dell.com Vista inferior Uso de la batería Rendimiento de la batería PRECAUCIÓN: Antes de comenzar cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad que se encuentran en la Guía de información del producto. NOTA: Para obtener información sobre la garantía de Dell aplicable a su equipo, consulte la Guía de información del producto o un documento de garantía aparte que se entrega con el equipo. Para el rendimiento óptimo del equipo y para facilitar la conservación de la configuración del BIOS, utilice su equipo portátil Dell™ con la batería principal instalada en todo momento. Utilice una batería para ejecutar el equipo cuando no esté conectado a una toma de alimentación eléctrica. Se proporciona una batería en su compartimento correspondiente como equipamiento estándar. Altavoz Pasador de liberación del compartimento de baterías (2) Medidor de carga de la batería BateríaGuía de referencia rápida 123 El tiempo de funcionamiento de la batería varía en función de las condiciones de funcionamiento. La duración de la batería se reduce en gran medida si realiza, entre otras, las operaciones que se indican a continuación:

• Usar dispositivos de comunicaciones inalámbricas o dispositivos USB

• Usar una configuración de pantalla con mucho brillo, protectores de pantalla 3D u otros programas que consuman mucha energía como juegos 3D

• Hacer funcionar el equipo en el modo de máximo rendimiento NOTA: Se recomienda conectar el equipo a una toma de alimentación eléctrica mientras se escribe en un CD o DVD. Es posible comprobar la carga de la batería antes de insertar dicha batería en el equipo. También se pueden establecer las opciones de administración de energía de modo que avisen cuando la carga de la batería esté baja. PRECAUCIÓN: El uso de baterías incompatibles puede aumentar el riesgo de incendio o explosión. Sustituya la batería únicamente por baterías de Dell. La batería de iones de litio está diseñada para funcionar con equipos Dell. No utilice una batería de otro equipo en su equipo. PRECAUCIÓN: No deseche las baterías en la basura doméstica. Cuando la batería ya no pueda cargarse, solicite información a una empresa local de gestión de residuos o al departamento responsable en materia de medio ambiente sobre el modo de desechar las baterías de iones de litio. Consulte el apartado “Cómo desechar las baterías” de la Guía de información del producto. PRECAUCIÓN: El uso incorrecto de la batería puede aumentar el riesgo de incendio o quemadura química. No perfore, incinere, desmonte o exponga la batería a temperaturas superiores a 65 °C (149 °F). Mantenga la batería fuera del alcance de los niños. Tenga mucho cuidado con las baterías dañadas o que goteen. Las baterías dañadas pueden gotear y causar lesiones personales o daños en el equipo. Comprobación de la carga de la batería El medidor de batería Dell QuickSet, la ventana de Microsoft

Medidor de energía y el icono , el medidor de carga de la batería y el medidor de estado, así como la advertencia de batería baja proporcionan información sobre la carga de la batería. Medidor de batería QuickSet de Dell Si Dell QuickSet está instalado, presione <Fn><F3> para ver el Medidor de batería Dell QuickSet. La ventana Medidor de la batería muestra el estado, el nivel y el tiempo total de carga de la batería del equipo.124 Guía de referencia rápida www.dell.com | support.dell.com Los iconos siguientes aparecen en la ventana Medidor de la batería

Para obtener más información sobre QuickSet, haga clic con el botón derecho del ratón en el icono de la barra de tareas y haga clic en Ayuda

Medidor de energía de Microsoft

El medidor de energía de Windows indica la carga que le queda a la batería. Para consultar el medidor de energía, haga doble clic en el icono de la barra de tareas. Para obtener más información sobre la ficha Medidor de energía , consulte “Administración de energía” en la Guía del usuario en línea. Si el equipo está conectado a una toma de alimentación eléctrica, aparece un icono . Medidor de carga Antes de insertar una batería, pulse el botón de estado del medidor de carga de la batería para encender las luces de nivel de carga. Cada luz representa aproximadamente un 20 % de la carga total de la batería. Por ejemplo, si la batería tiene aún un 80 % de carga restante, habrá cuatro luces encendidas. Si no hay ninguna luz encendida, la batería está descargada. El equipo o el dispositivo de acoplamiento se alimenta de la batería. El equipo está conectado a la alimentación de CA y la batería se está cargando. El equipo está conectado a la alimentación de CA y la batería está completamente cargada.Guía de referencia rápida 125 Medidor de estado El tiempo de funcionamiento de la batería se ve determinado en gran medida por el número de veces que se carga. Tras cientos de ciclos de carga y descarga, las baterías pierden parte de su capacidad de carga, o estado. Para comprobar el estado de la batería, mantenga pulsado el botón de estado del medidor de carga de esa batería durante al menos 3 segundos. Si no se ilumina ningún indicador, significa que la batería está en buenas condiciones y que mantiene más del 80 por ciento de su capacidad de carga original. Cada luz representa una degradación gradual. Si se iluminan cinco indicadores, significa que la batería conserva menos del 60 por ciento de su capacidad de carga, por lo que se debería considerar su sustitución. Consulte el apartado “Especificaciones” en la Guía del usuario para obtener más información sobre el tiempo de duración de la batería. Advertencia de bajo nivel de carga de la batería AVISO: Para evitar la pérdida de datos o que éstos resulten dañados, tras una advertencia de batería baja guarde inmediatamente el trabajo. A continuación, conecte el equipo a una toma de alimentación eléctrica. Si la batería se agota por completo, el modo de hibernación se activa automáticamente. Una ventana emergente le avisa cuando se ha agotado aproximadamente un 90 % de la carga. Para obtener más información sobre advertencias de batería baja, consulte “Administración de energía” en la Guía del usuario en línea. Carga de la batería NOTA: El adaptador de CA tarda una hora aproximadamente en cargar una batería totalmente descargada con el equipo apagado. El tiempo de carga aumenta con el equipo encendido. Puede dejar la batería en el equipo todo el tiempo que desee. Los circuitos internos de la batería impiden que se sobrecargue. Cuando conecte el equipo a una toma de alimentación eléctrica o instale una batería mientras está conectado a una toma de alimentación eléctrica, comprobará la carga y la temperatura de la batería. Si es necesario, el adaptador de CA cargará la batería y mantendrá la carga. Si la batería está caliente porque se ha estado usando en el equipo o porque ha permanecido en un ambiente donde la temperatura es elevada, puede ser que no se cargue cuando se conecte el equipo a una toma de alimentación eléctrica. La batería está demasiado caliente para iniciar la recarga si la luz parpadea alternando entre el verde y el naranja. Desconecte el equipo de la toma de alimentación eléctrica y espere a que tanto éste como la batería se enfríen hasta alcanzar la temperatura ambiente. A continuación, conecte el equipo a una toma de alimentación eléctrica y continúe cargando la batería. Para obtener más información sobre la resolución de problemas de la batería, consulte el apartado “Problemas de alimentación eléctrica” en la Guía del usuario .126 Guía de referencia rápida www.dell.com | support.dell.com Extracción de una batería PRECAUCIÓN: Antes de realizar estos procedimientos, desconecte el módem del enchufe telefónico de pared.

Compruebe que el equipo está apagado o conectado a una toma de corriente eléctrica.

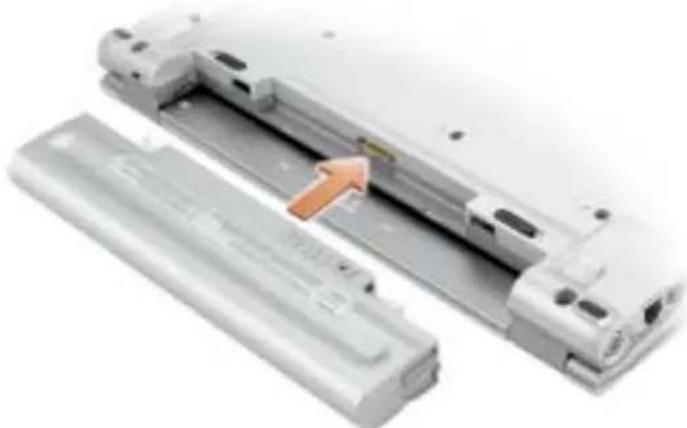

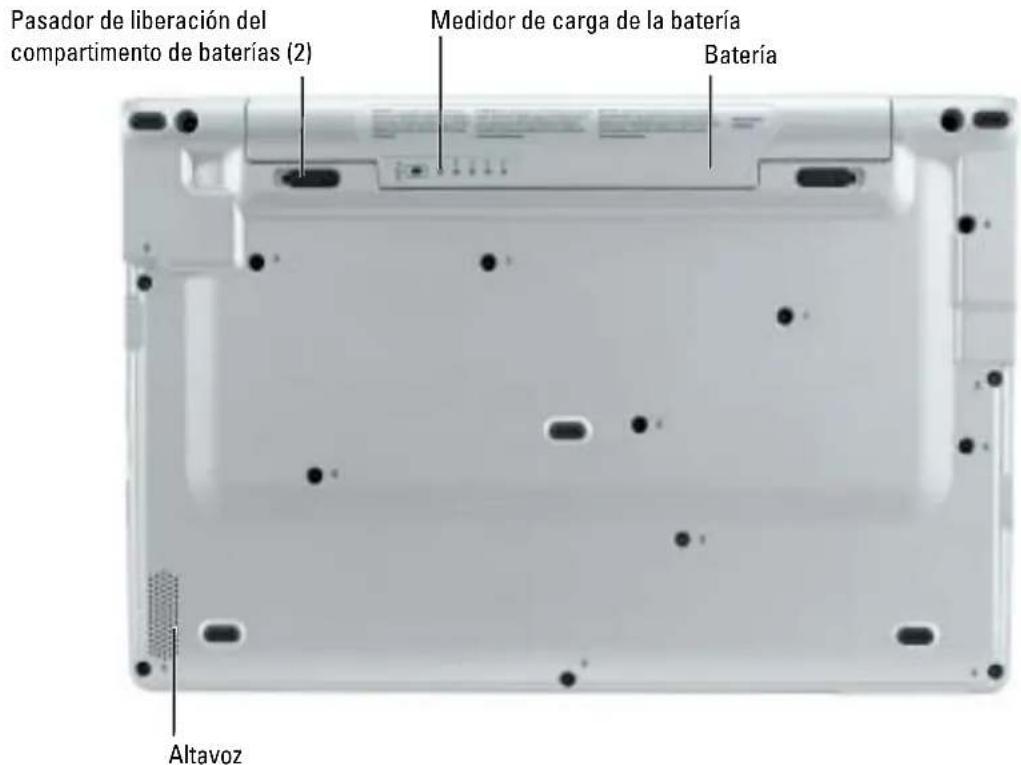

Deslice y sostenga el pasador de liberación de los compartimentos de la batería y, a continuación, extraiga la batería del compartimento. Instalación de una batería Empuje la batería en el compartimento hasta que los pasadores de liberación hagan clic. Pasador de liberación (2)Guía de referencia rápida 127 Almacenamiento de una batería Extraiga la batería cuando vaya a guardar el equipo durante un período largo. Las baterías se descargan durante los almacenamientos prolongados. Tras un largo período de almacenamiento, recargue la batería completamente antes de utilizarla. Solución de problemas Notebook System Software (NSS) Si vuelve a instalar el sistema operativo del equipo Dell™, se recomienda también que vuelva a instalar la utilidad NSS. Esta utilidad está disponible en el CD opcional Drivers and Utilities (Controladores y utilidades) y en el sitio web Dell Support en support.dell.com

Para descargar la utilidad, vaya a Downloads (Descargas) en support.dell.com y seleccione su modelo de equipo del menú descendente. En Select Your Download Category (Seleccionar la categoría de descarga), seleccione System and Configuration Utilities (Utilidades del sistema y configuración), seleccione el sistema operativo e idioma y, a continuación, siga las instrucciones. NSS proporciona actualizaciones importantes del sistema operativo y asistencia para las unidades de disquete USB de 3,5 pulgadas de Dell™, procesadores Intel

M, procesadores Intel Celeron

M, unidades ópticas y dispositivos USB. NSS es necesaria para el correcto funcionamiento de su equipo Dell. El software detecta automáticamente su equipo y sistema operativo e instala las actualizaciones apropiadas a su configuración. NOTA: NSS es vital para el correcto funcionamiento de los dispositivos USB. Bloqueos y problemas con el software PRECAUCIÓN: Antes de comenzar cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad que se encuentran en la Guía de información del producto. El equipo no se inicia El equipo no responde AVISO: Es posible que se pierdan datos si no puede apagar el sistema operativo. ASEGÚRESE DE QUE EL ADAPTADOR DE CA ESTÉ BIEN CONECTADO AL EQUIPO Y A LA TOMA DE ALIMENTACIÓNELÉCTRICA. APAGUE EL EQUIPO – Si no puede conseguir que responda pulsando una tecla o moviendo el ratón, pulse el botón de alimentación durante unos 8 ó 10 segundos como mínimo hasta que se apague el equipo. A continuación, reinícielo.128 Guía de referencia rápida www.dell.com | support.dell.com Un programa no responde Un programa no responde repetidamente NOTA: Normalmente el software incluye instrucciones de instalación en su documentación o en un disquete o CD. Un programa está diseñado para una versión anterior del sistema operativo Microsoft

Aparece una pantalla azul fija

Pulse <Ctrl><Mayús><Esc> simultáneamente.

Haga clic en Aplicaciones

Haga clic en el programa que ha dejado de responder.

COMPRUEBE LA DOCUMENTACIÓN DEL SOFTWARE – Si es necesario, desinstale y vuelva a instalar el programa. SI UTILIZA WINDOWS XP, EJECUTE EL ASISTENTE PARA COMPATIBILIDAD DE PROGRAMAS – Dicho asistente configura un programa para que se ejecute en un entorno similar a un sistema operativo que no sea Windows XP.

Haga clic en el botón Inicio , seleccione Todos los programas

Accesorios y, a continuación, haga clic en Asistente para compatibilidad de programas

En la pantalla de bienvenida, haga clic en Siguiente

Siga las instrucciones que aparecen en pantalla. APAGUE EL EQUIPO – Si no puede conseguir que responda pulsando una tecla o moviendo el ratón, pulse el botón de alimentación durante unos 8 ó 10 segundos como mínimo hasta que se apague el equipo. A continuación, reinícielo.Guía de referencia rápida 129 Otros problemas con el software Uso de Dell Diagnostics Cuándo utilizar los Dell Diagnostics Si tiene problemas con el equipo, realice las comprobaciones del apartado “Solución de problemas” y ejecute Dell Diagnostics antes de ponerse en contacto con Dell para obtener asistencia técnica. Se recomienda imprimir estos procesos antes de empezar. AVISO: Los Dell Diagnostics sólo funcionan en los equipos Dell™. Inicie Dell Diagnostics desde la unidad de disco duro o desde el CD opcional Drivers and Utilities (también conocido como ResourceCD

COMPRUEBE LA DOCUMENTACIÓN DEL SOFTWARE O PÓNGASE EN CONTACTO CON EL FABRICANTE DE SOFTWARE PARA OBTENER INFORMACIÓN SOBRE LA SOLUCIÓN DE PROBLEMAS –

• Asegúrese de que el programa sea compatible con el sistema operativo instalado en el equipo.

• Asegúrese de que el equipo cumple los requisitos mínimos de hardware necesarios para ejecutar el software. Consulte la documentación del software para obtener más información.

• Asegúrese de el programa esté instalado y configurado correctamente.

• Compruebe que los controladores de dispositivo no sean incompatibles con el programa.

• Si es necesario, desinstale el programa y, a continuación, vuelva a instalarlo. REALICE INMEDIATAMENTE UNA COPIA DE SEGURIDAD DE LOS ARCHIVOS. UTILICE UN PROGRAMA DE BÚSQUEDA DE VIRUS PARA COMPROBAR LA UNIDAD DE DISCO DURO, LOS DISCOS FLEXIBLES O LOS CD. GUARDE Y CIERRE LOS ARCHIVOS O PROGRAMAS ABIERTOS Y APAGUE EL EQUIPO MEDIANTE EL MENÚ Inicio. COMPRUEBE SI EL EQUIPO TIENE SOFTWARE ESPÍA –Si el equipo tiene un bajo rendimiento, recibe frecuentemente anuncios emergentes, o tiene problemas para conectarse a Internet, es posible que el equipo esté infectado con software espía. Utilice un programa antivirus que incluya protección contra software espía (es posible que el programa necesite una actualización) para explorar el equipo y eliminar el software espía. Para obtener más información, vaya a support.dell.com y busque la palabra clave software espía. EJECUTE LOS DELL DIAGNOSTICS – Si todas las pruebas se ejecutan satisfactoriamente, el error puede estar relacionado con un problema de software.130 Guía de referencia rápida www.dell.com | support.dell.com Inicio de los Dell Diagnostics desde la unidad de disco duro Los Dell Diagnostics están situados en una partición oculta para la utilidad de diagnóstico (Diagnostic) de la unidad de disco duro. NOTA: Si el equipo no muestra ninguna imagen en la pantalla, póngase en contacto con Dell

Encienda el equipo. Cuando aparezca el logotipo de DELL™, oprima <F12> inmediatamente. Si espera demasiado y aparece el logotipo del sistema operativo, siga esperando hasta que aparezca el escritorio de Microsoft

. Después apague el equipo y vuelva a intentarlo.

Cuando aparezca la lista de dispositivos de inicio, resalte Diagnostics (Diagnósticos) y pulse <Intro>

El equipo ejecutará la evaluación del sistema previa al inicio, una serie de pruebas iniciales de la tarjeta del sistema, el teclado, la unidad de disco duro y la pantalla.

• Durante la evaluación, responda a las preguntas que puedan formularse.

• Si se detecta un fallo, el equipo se detiene y emite pitidos. Para detener la evaluación y reiniciar el equipo, oprima <n>; para continuar con la siguiente prueba, oprima <y>; para volver a probar el componente que falló, oprima <r>.

• Si se detecta un fallo durante la evaluación del sistema antes de la inicialización, escriba los códigos de error y Póngase en contacto con Dell antes de continuar con los Dell Diagnostics. Si la evaluación del sistema previa al inicio se realiza correctamente, recibirá el mensaje Booting Dell Diagnostic Utility Partition. Press any key to continue (Iniciando la partición de la utilidad Dell Diagnostics. Pulse cualquier tecla para continuar). NOTA: Si recibe un mensaje que indica que no se ha encontrado ninguna partición para la utilidad de diagnóstico, ejecute los Dell Diagnostics desde el CD Drivers and Utilities (Controladores y Utilidades).

Pulse cualquier tecla para iniciar los Dell Diagnostics desde la partición para la utilidad de diagnóstico del disco duro. Cómo iniciar los Dell Diagnostics desde el ResourceCD Drivers and Utilities (Controladores y Utilidades)

Conecte una unidad de CD al sistema.

Apague y reinicie el equipo Cuando aparezca el logotipo DELL, oprima <F12> inmediatamente.Guía de referencia rápida 131 Si espera demasiado y aparece el logotipo de Windows, siga esperando hasta que vea el escritorio de Windows. Entonces, apague el equipo y vuelva a intentarlo. NOTA: Los siguientes pasos cambian la secuencia de inicio una sola vez. La próxima vez que inicie el equipo, éste lo hará según los dispositivos especificados en la configuración del sistema.

Cuando aparezca la lista de dispositivos de inicio, resalte CD/DVD/CD-RW Drive (Unidad de CD/DVD/CD-RW) y pulse <Intro>.

Seleccione la opción CD/DVD/CD-RW Drive (Unidad de CD/DVD/CD-RW) en el menú de inicio del CD.

En el menú que aparece, seleccione la opción Boot from CD-ROM (Iniciar desde CD- ROM).

para iniciar el menú de ResourceCD.

para iniciar los Dell Diagnostics.

Seleccione Run the 32 Bit Dell Diagnostics (Ejecutar los Diagnósticos Dell de 32 bits) de la lista numerada. Si se muestran varias versiones, seleccione la apropiada para su equipo.

Cuando aparezca el Main Menu (Menú principal) de Dell Diagnostics, seleccione la prueba que desea ejecutar. Menú principal de Dell Diagnostics

Una vez se hayan cargado los Dell Diagnostics y aparezca la pantalla Main Menu (Menú principal), haga clic en el botón de la opción que desea.

Si se produce un problema durante una prueba, aparecerá un mensaje con un código de error y una descripción del problema. Anote el código de error y la descripción del problema, y siga las instrucciones de la pantalla. Opción Función Express Test (Prueba rápida) Realiza una prueba rápida de los dispositivos. Esta prueba suele tardar de 10 a 20 minutos y no requiere ninguna acción por parte del usuario. Ejecute primero una prueba rápida para aumentar la posibilidad de realizar un seguimiento del problema rápidamente. Extended Test (Prueba extendida) Realiza una prueba completa de los dispositivos. Esta prueba suele durar 1 hora o más y requiere que responda a unas preguntas periódicamente. Custom Test (Prueba personalizada) Prueba un dispositivo específico. Puede personalizar las pruebas que desee ejecutar. Symptom Tree (Árbol de síntomas) Hace una lista de los síntomas más habituales que se pueden encontrar y le permite seleccionar una prueba basándose en el síntoma del problema que usted tiene.132 Guía de referencia rápida www.dell.com | support.dell.com Si no puede resolver la condición del error, póngase en contacto con Dell. NOTA: La etiqueta de servicio para su equipo está situada en la parte superior de cada pantalla de prueba. Si se pone en contacto con Dell, el servicio de asistencia técnica le pedirá su etiqueta de servicio.

Si ejecuta una prueba desde la opción Custom Tes t (Prueba personalizada) o Symptom Tree (Árbol de síntomas), haga clic en la ficha correspondiente que se describe en la tabla siguiente para obtener más información.

Cuando las pruebas hayan finalizado, si está ejecutando Dell Diagnostics desde el CD Drivers and Utilities (Controladores y utilidades)

Cuando las pruebas hayan finalizado, cierre la pantalla de prueba para volver a la pantalla Main Menu (Menú principal). Para salir de Dell Diagnostics y reiniciar el equipo, cierre la pantalla Main Menu (Menú principal). Ficha Función Results (Resultado) Muestra el resultado de la prueba y las condiciones de error encontradas. Errors (Errores) Muestra las condiciones de error encontradas, los códigos de error y la descripción del problema. Help (Ayuda) Describe la prueba y puede indicar los requisitos para ejecutarla. Configuration (Configuración) Muestra la configuración de hardware del dispositivo seleccionado. Dell Diagnostics obtiene la información de configuración de todos los dispositivos a partir de la configuración del sistema, la memoria y varias pruebas internas, y la muestra en la lista de dispositivos del panel izquierdo de la pantalla. La lista de dispositivos puede que no muestre los nombres de todos los componentes instalados en el equipo o de todos los dispositivos conectados al equipo. Parameters (Parámetros) Permite personalizar la prueba cambiando su configuración.
