MANUAL DE USUARIO Mission Nano 600 KR101E KRESS
Los usuarios pueden consultar las instrucciones electrónicas en https://www.kress.com/en/.

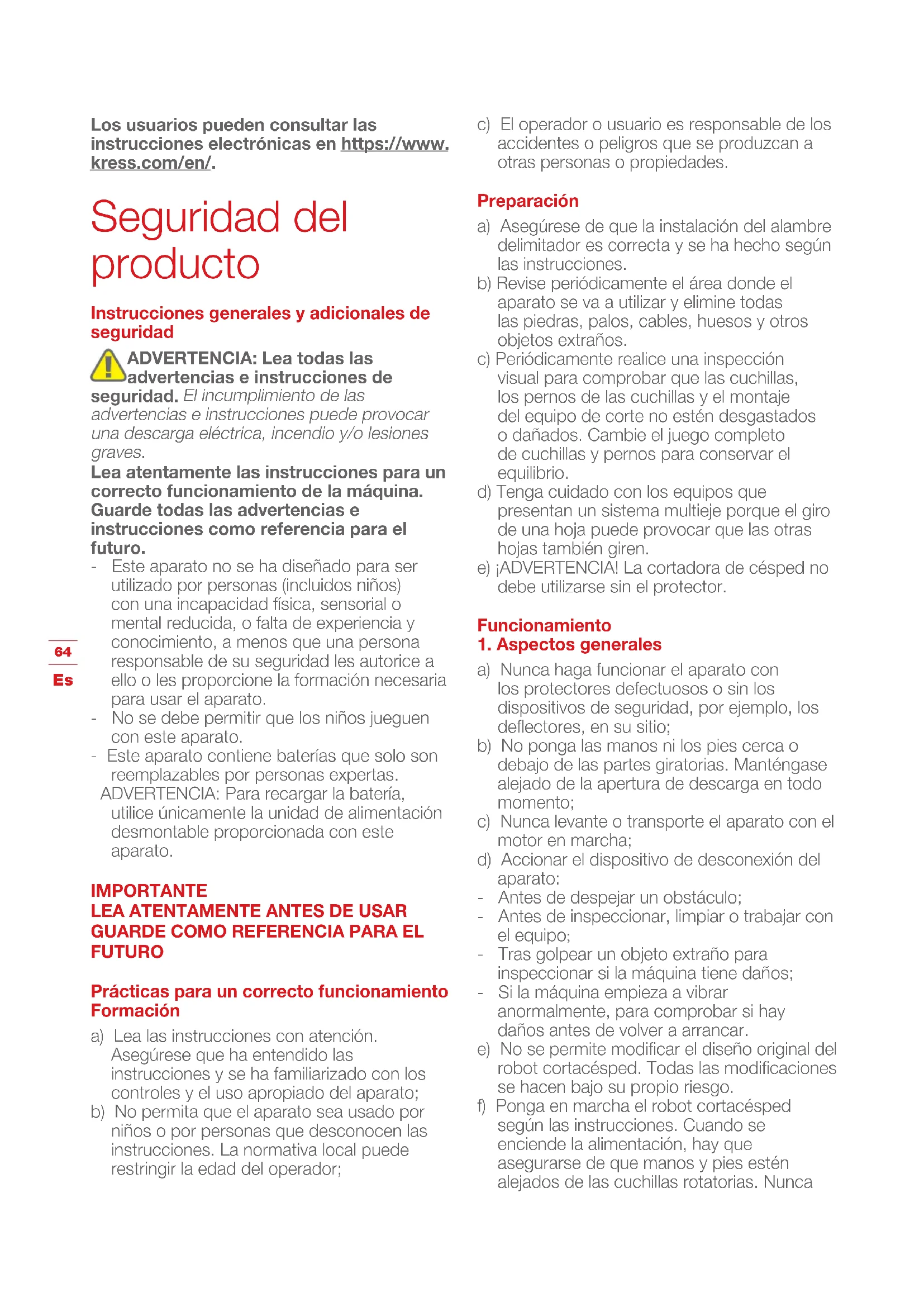

Seguridad del producto
Instrucciones generales y adicionales de seguridad
ADVERTENCIA: Lea todas las advertencias e instrucciones de
seguridad. El incumplimiento de las advertencias e instrucciones puede provocar una descarga eléctrica, incendio y/o lesiones graves.
Lea atentamente las instrucciones para un correcto funcionamiento de la máquina. Guarde todas las advertencias e instrucciones como referencia para el futuro.
- Este aparato no se ha diseñado para ser utilizado por personas (incluidos niños) con una incapacidad física, sensorial o mental reducida, o falta de experiencia y conocimiento, a menos que una persona responsable de su seguridad les autorice a ello o les proporcione la formación necesaria para usar el aparato.
- No se debe permitir que los niños jueguen con este aparato.
- Este aparato contiene baterías que solo son reemplazables por personas expertas.
ADVERTENCIA: Para recargar la batería, utilice únicamente la unidad de alimentación desmontable proporcionada con este aparato.
IMPORTANTE
LEA ATENTAMENTE ANTES DE USAR GUARDE COMO REFERENCIA PARA EL FUTURO
a) Lea las instrucciones con atención.
Asegúrese que ha entendido las instrucciones y se ha familiarizado con los controles y el uso apropiado del aparato;
b) No permita que el aparato sea usado por niños o por personas que desconocen las instrucciones. La normativa local puede restringir la edad del operador;
c) El operador o usuario es responsable de los accidentes o peligros que se produzcan a otras personas o propiedades.
Preparación
a) Asegúrese de que la instalación del alambre delimitador es correcta y se ha hecho según las instrucciones.
b) Revise periódicamente el área donde el aparato se va a utilizar y elimine todas las piedras, palos, cables, huesos y otros objetos extraños.
c) Periódicamente realice una inspección visual para comprobar que las cuchillas, los pernos de las cuchillas y el montaje del equipo de corte no estén desgastados o dañados. Cambie el juego completo de cuchillas y pernos para conservar el equilibrio.
d) Tenga cuidado con los equipos que presentan un sistema multieje porque el giro de una hoja puede provocar que las otras hojas también giren.
e) ¡ADVERTENCIA! La cortadora de césped no debe utilizarse sin el protector.
Funcionamiento
1. Aspectos generales
a) Nunca haga funcionar el aparato con los protectores defectuosos o sin los dispositivos de seguridad, por ejemplo, los deflectores, en su sitio;
b) No ponga las manos ni los pies cerca o debajo de las partes giratorias. Manténgase alejado de la apertura de descarga en todo momento;
c) Nunca levante o transporte el aparato con el motor en marcha;
d) Accionar el dispositivo de desconexión del aparato:
- Antes de despejar un obstáculo;
- Antes de inspeccionar, limpiar o trabajar con el equipo;
- Tras golpear un objeto extraño para inspeccionar si la máquina tiene daños;
- Si la máquina empieza a vibrar anormalmente, para comprobar si hay daños antes de volver a arrancar.
e) No se permite modificar el diseño original del robot cortacésped. Todas las modificaciones se hacen bajo su propio riesgo.
f) Ponga en marcha el robot cortacésped según las instrucciones. Cuando se enciende la alimentación, hay que asegurarse de que manos y pies estén alejados de las cuchillas rotatorias. Nunca
ponga los pies o las manos debajo del cortacésped.
g) Nunca elevar el robot cortacésped ni transportarlo si está encendido.
h) No permita que el robot cortacésped sea usado por personas que desconocen su funcionamiento.
i) No ponga nada encima del robot cortacésped o el cargador.
j) No permita que se use el robot cortacésped con una cuchilla de corte o mecanismo defectuoso. Tampoco se debe utilizar con cuchillas, tornillos, tuercas o cables defectuosos.
k) Apague el robot cortacésped siempre que no tenga intención de utilizarlo. El robot cortacésped únicamente se puede poner en marcha si está encendido y se ha introducido el código PIN correcto.
I) Mantenga las manos y los pies alojados de las hojas en movimiento. No coloque nunca las manos o los pies cerca o debajo del cuerpo del cortacésped robótico cuando esté en funcionamiento.
m) La máquina y sus dispositivos periféricos no se deben utilizar cuando haga mal tiempo, especialmente si existe riesgo de tormenta eléctrica.
n) No toque las piezas móviles peligrosas hasta que se hayan parado por completo.
o) Para usar máquinas en áreas públicas, los signos de advertencia deben de colocarse en lugares donde la máquina está en funcionamiento Ellos deberían de enseñar el significado del siguiente texto:
Advertenica! Cortacésped automático!
Manténgase lejos de la máquina! Vigile a losniños!
2. En el caso de que el equipo funcione automáticamente
a) No deje que el aparato funcione sin vigilancia si sabe que hay animales domésticos, niños o personas en los alrededores.
Mantenimiento y almacenamiento
¡ADVERTENCIA! Cuando se pone boca abajo, el cortacésped la alimentación debe estar apagada. La alimentación debe estar apagada durante cualquier trabajo que se realice en el bastidor inferior del cortacésped, como la limpieza o la sustitución de las cuchillas.
a) Mantenga todas las tuercas, pernos y
tornillos apretados para unas condiciones de trabajo seguras.
b) Por su seguridad inspeccione el robot cortacésped cada semana y sustituya las piezas desgastadas o dañadas;
c) Compruebe que las cuchillas y el disco de corte no están dañados. Cuando sea necesario cambie las cuchillas y los tornillos al mismo tiempo a fin de que las partes giratorias estén equilibradas.
d) Asegúrese de que las partes cortantes que se sustituyen son del tipo correcto.
e) Asegúrese de que las baterías se cargan con el cargador correcto recomendado por el fabricante. El uso incorrecto puede provocar descargas eléctricas, sobrecalentamiento o una fuga del líquido corrosivo de la batería;
f) En el caso de que se produzca una fuga de electrólito y se mezcle con agua o agente neutralizante, busque ayuda médica si entrara en contacto con los ojos, etc.;
g) La asistencia técnica del equipo se debería realizar de acuerdo con las instrucciones del fabricante.
Recomendación
Conecte la máquina y sus dispositivos periféricos únicamente a un circuito de alimentación protegido mediante un interruptor diferencial (ID) con una corriente de disparo que no sea superior a 30 mA.
Riesgos residuales
Para evitar lesiones, utilice guantes de protección para sustituir las cuchillas.
Transporte
Para el transporte del robot cortacésped a largas distancias, se debe utilizar el embalaje original.
Para un traslado seguro desde o dentro de la zona de trabajo:
a) Pulse el botón STOP para detener la segadora.
Selecciona los cuatro dígitos del PIN cuando utiliza la segadora por primera vez.
b) Apague el robot cortacésped siempre que tenga intención de transportarlo.
c) Lleve el cortacésped por el mango de la parte trasera. Lleve el cortacésped con el disco de corte lejos del cuerpo.
Requisitos expuestos RF
Para satisfacer los requisites expuestos RF, una
separación de 200mm o más debería de ser mantenida entre el dispositivo y las personas durante sus operaciones.
Para garantizar la conformidad, no se recomiendan operaciones a una distancia menor a esta distancia. La antena utilizada para este transmisor no debe colocarse junto con ninguna otra antena o transmisor.
Este es un aparato de clase III y deber ser alimentados solo con muy baja tensión de seguridad según el marcado en el aparato.
Advertencias de seguridad para la batería del interior de la herramienta
a) No desmonte, abra o destruya las pilas o las baterías recargables.
b) No provoque un cortocircuito en la batería. No almacene las baterías de forma descuidada en una caja o cajón donde podría provocar un cortocircuito entre ellas o mediante otros objetos metálicos. Cuando la batería no esté siendo utilizada, manténgala alejada de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños, que pueden posibilitar la conexión de un borne con otro. Al provocar un cortocircuito con los bornes de la batería se pueden sufrir quemaduras o generar un incendio.
c) No exponga las baterías al calor o al fuego. No las guarde expuestas directamente al sol.
d) No exponga las baterías a impactos mecánicos.
e) En caso de que la batería tenga fugas de líquido, no permita que el líquido entre en contacto con la piel o los ojos. Si se produce el contacto, lave la zona afectada con grandes cantidades de agua y acuda a un médico.
f) Mantenga las baterías limpias y secas.
g) Recargue solo con el cargador indicado por Kress. No utilice ningún otro cargador que no sea el específicamente proporcionado para el uso con este equipo.
h) No utilice ninguna batería distinta a la diseñada para utilizarse con el aparato.
i) Mantenga la batería fuera del alcance de los niños.
j) Conserve la documentación original del producto por si tuviera que consultarla en otro momento.
k) Deshágase del producto correctamente.
I) No mezcle celdas de diferente fabricación, capacidad, tamaño o tipo dentro de un mismo dispositivo.
m) Mantener la batería lejos de microondas y de alta presión.
n) ¡Advertencia! No utilice baterías no recargables.
Requisitos del manual de usuario para el producto inalámbrico
a) El funcionamiento de este dispositivo está sujeto a las siguientes condiciones:
(1) Este dispositivo no puede causar interferencias perjudiciales, y
(2) debe aceptar cualquier interferencia recibida, incluyendo las que puedan causar un funcionamiento indeseado.
b) Precaución: Los cambios o modificaciones a este aparato que no estén expresamente aprobados por la parte responsable del cumplimiento podrían anular la autoridad del usuario para utilizar el equipo.
c) NOTA: Este equipo genera, usa y puede radiar energía de radiofrecuencia y, si no se instala y usa de acuerdo con las instrucciones, puede causar interferencias perjudiciales para las comunicaciones de radio. Sin embargo, no se garantiza que no ocurran interferencias en una instalación particular. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir las interferencias mediante una o varias de las siguientes medidas:
- Reoriente o reubique la antena receptora.
- Aumente la distancia entre el equipo y el receptor.
- Conecte el equipo a una toma de corriente de un circuito diferente al que está conectado el receptor.
- Consulte con el proveedor o un técnico con experiencia en radio/TV para obtener ayuda.
Símbolos
ADVERTENCIA -EL ROBOT
CORTACÉSPED puede ser peligroso
si se usa incorrectamente.
Lea con atención el Manual de
Usuario y entienda su contenido
antes de usar su ROBOT
CORTACÉSPED.
Las baterías pueden entrar en el ciclo del agua si se desechan incorrectamente, lo que puede ser peligroso para el ecosistema. No deseche las baterías inútiles como residuos municipales sin clasificar.
ADVERTENCIA - Manténgase a una distancia segura mientras la máquina esté en funcionamiento.
No lave la máquina utilizando agua a alta presión.
ADVERTENCIA – Apague la máquina antes de trabajar en ella o levantarla.
Leer el manual de operador
ADVERTENCIA –No use la máquina como medio de transporte.
Unidad de alimentación desmontable
Dispositivo de clase III
Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.
Batería de iones de litio. Este producto está marcado con un símbolo que indica que todas las pilas y baterías se deben desechar de forma especial. Seguidamente, esos componentes se reciclarán o desarmarán para reducir el impacto en el medio ambiente. Las baterías pueden ser peligrosas para el medio ambiente y para la salud humana, ya que contienen sustancias peligrosas.
No incinerar

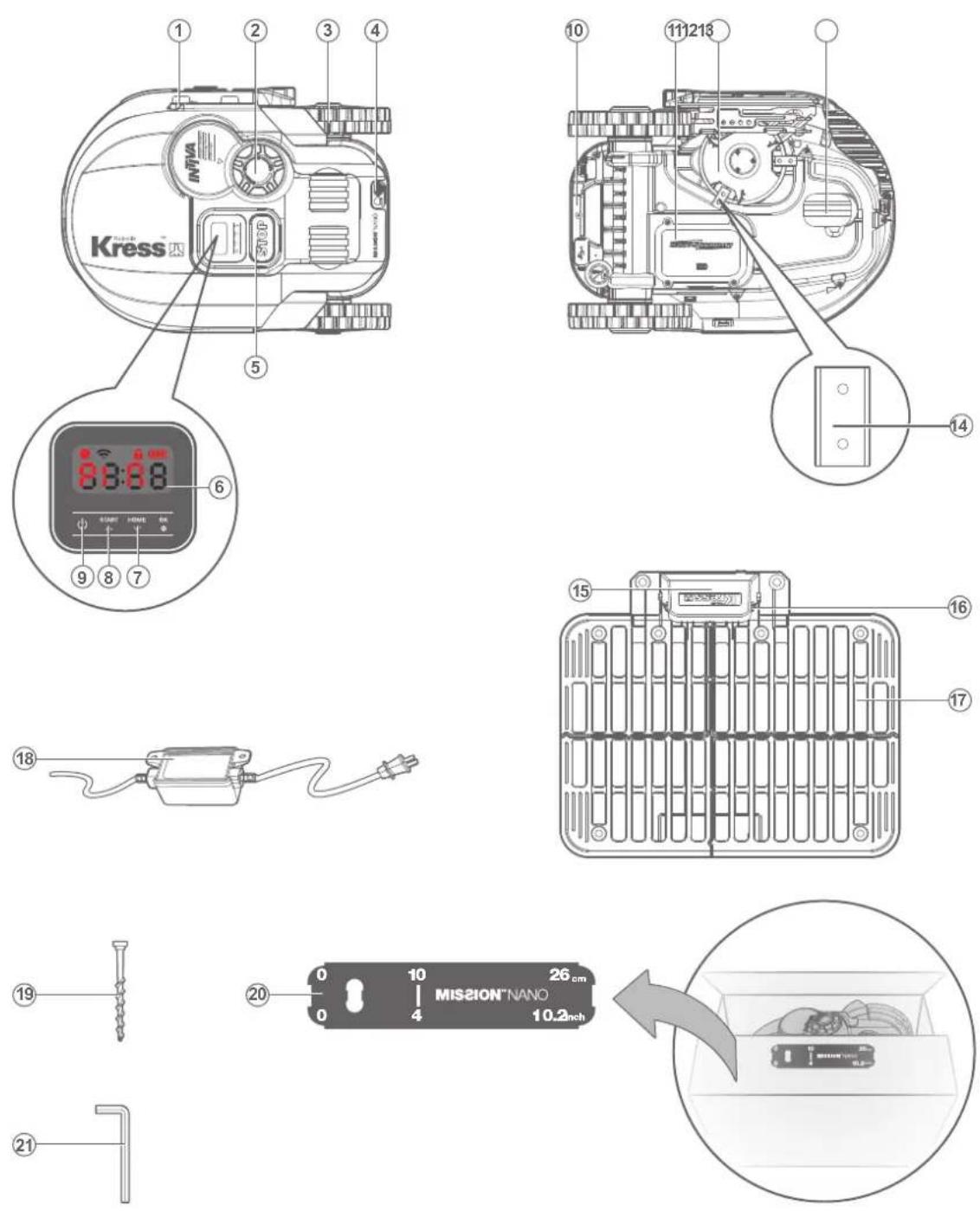

Lista de componentes
- Pletina de carga 12. Disco girador de la cuchilla
- Mando de ajuste de la altura de corte 13. Ruedas delanteras
- Rueda de tracción trasera 14. Hoja de la cuchilla
- Sensor de lluvia 15. Cubierta protectora
- Botón stop (detener) 16. Patillas de contacto
- Monitor 17. Base de carga
- Botón home 18. Adaptador de alimentación
- Tecla start 19. Clavos de retención de la base de carga
- Tecla de encendido y apagado
- Medidor de distancia del cable delimitador
- Mango 21. Llave allen
- Batería
Datos técnicos
Modelo KR101E (100-199 - denominaciones de maquinaria, representantes de Robot Cortacesped)
| Tensión nominal | 20 V-Max.* |
| Velocidad en vacío | 2800 /min |
| Área de corte | 600 m2 |
| Diámetro de corte | 18 cm |
| Altura de corte | 30-60 mm |
| Posiciones de altura de corte | 4 |
| Tipo de batería | Litio |
| Modelo de la batería | KA3022 |
| Tiempo de carga aprox. | 105 min |
| Modelo del cargador | KA0200 / KA0201 |
| Datos nominales del cargador | Entrada: 100-240 V~50/60 Hz, 38 W, Salida: 20 V, 1.5 A |
| Peso de la Máquina | 8.95 kg |
| Clase de protección | III |
| Aplicación | Y |
| Pendiente máxima dentro de la superficie de trabajo | 35% |
| Bandas de frecuencia para Bluetooth (MHz) | 2400-2483.5 MHz |
| Potencia transmitida máxima para Bluetooth (dBm) | 8 dBm |
| Banda de frecuencias para Wi-Fi (MHz) | 2400-2483.5 MHz |
| Máxima potencia transmitida para Wi-Fi (dBm) | 20 dBm |
| Banda de frecuencia de los sistemas de bucle inductivo. | 77 Hz |
| Potencia máxima de radiofrecuencia de los sistemas de bucle inductivo. | 82 dBμA/m |
* Voltaje medido sin carga. El voltaje inicial máximo de la batería es de 20 voltios. El voltaje nominal es de 18 voltios.
| Nivel de presión acústica de ponderación L | _pA = 45.5 dB (A), K_pA = 0.6 dB(A) |
| Nivel de potencia acústica de ponderación L | _wA = 65.5 dB (A), K_wA = 0.6 dB(A) |
| Úsese protección auditiva cuando la presión acústica sea mayor a | 80 dB(A) [IMAGE] |
Es inevitable un cierto grado de ruido procedente de la máquina. El trabajo con maquinarias ruidosas está sujeto a licencia y debe estar limitado a determinados periodos. Respete los periodos de descanso y puede que sea necesario restringir las horas de trabajo al mínimo. Para su protección personal y la de las personas que trabajen cerca, debe usar una protección auditiva adecuada.
Accesorios
| Tornillos 9 |
| Base de carga 1 |
| Estacas de sujeción de la base de carga 8 |
| Llave Allen 1 |
| Patrón de medida para el alambre delimitador 2 |
| Cuchillas 9 |
| Batería (KA3022) 1 |
| Cargador (KA0200 / KA0201) 1 |
Recomendamos que adquiera todos sus accesorios en el mismo comercio donde compró la herramienta. Consulte los estuches de los accesorios para más detalles. El personal del comercio también puede ayudar y aconsejar.
Utilización reglamentaria
Este producto ha sido proyectado para utilizarse en el área doméstica. Se ha diseñado para cortar el césped con frecuencia, permitiéndole disfrutar de un césped más verde y de mejor aspecto como nunca antes. Según el tamaño de su jardín, Mission™NANO puede programarse para funcionar en cualquier momento o con la frecuencia que desee. No está diseñado para cavar, barrer ni quitar nieve.
Mantenimiento
Tiene que revisar su Mission™NANO de vez en cuando. El Mission™NANO trabaja mucho y después de un tiempo necesita una buena limpieza, así como reemplazar aquellas partes que se hayan podido desgastar. Nunca use su Mission™NANO si el interruptor On/Off está defectuoso.
Apague la máquina antes de realizar cualquier servicio técnico o mantenimiento.
En los siguientes apartados queremos informarle de cómo hacer que su nuevo Mission™NANO se adapte a su nuevo hogar y darle el mejor cuidado posible.
1

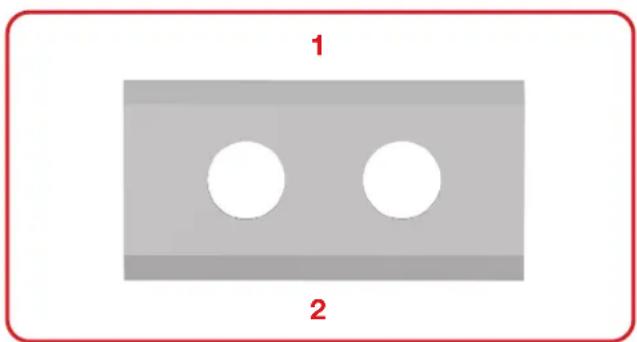

Mantenerlo afilado
ADVERTENCIA: Antes de limpiar, ajustar o reemplazar las hojas, apague su Mission™NANO OFF y póngase guantes de protección.
ADVERTENCIA: Para sustituir la cuchilla, Asegúrese de cambiar todas las hojas si cambia una. Utilice siempre tornillos nuevos para instalar las cuchillas. Esto es importante para asegurarse de las cuchillas queden fijadas correctamente y que el disco de rotación de las cuchillas esté equilibrado. La no utilización de tornillos nuevos podría ocasionar lesiones graves.
El Mission™NANO no corta el césped como las otras cortadoras. Las cuchillas son como un cuchillo afilado en los 4 bordes y gira en ambas direcciones para obtener una capacidad máxima de corte. Cada hoja de su Mission™NANO tiene 4 bordes de corte. El disco de corte realiza una rotación hacia delante y hacia atrás de forma aleatoria para usar 4 filos de corte. Esto ayuda a minimizar la frecuencia con que debe sustituirse la cuchilla de corte. Y con el material nuevo, la vida útil de cada cuchilla de corte será 3 veces más larga que la de otras marcas cuando esté programada para obrar todos los días. Siempre revise si las cuchillas están astilladas o dañadas y cámbielas si lo están. Cuando la hoja de corte esté roma o desgastada, se debe cambiar por una hoja de repuesto proporcionada con su Mission™NANO. También puede obtener las hojas de repuesto en su distribuidor de Kress más cercano.

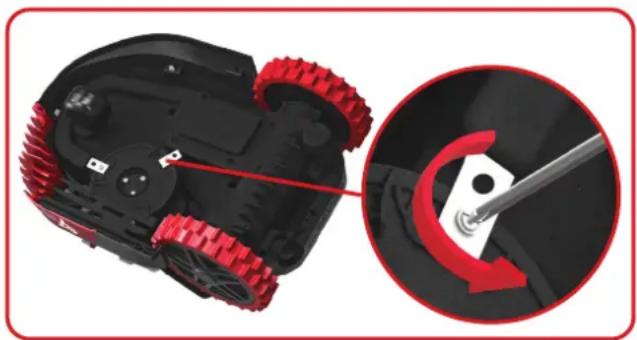

A. Sustituir las cuchillas
Usualmente las cuchillas de Mission™NANO deben invertirse cada mes y sustituirse cada 2 meses. Así que cuando cambie las cuchillas, asegúrese de cambiarlas todas al mismo tiempo. Se pueden reemplazar con uno de los conjuntos de cuchillas de repuesto y tornillos adicionales suministrados con el Mission™NANO.
Antes de proceder a cambiar las cuchillas del Mission™NANO, apague el cortacésped y póngase guantes de protección. Luego siga los pasos siguientes:
- Ponga el Mission™NANO del revés con delicadeza.
- Extraiga la cubierta de la batería y la batería.
- Saque los tornillos de las cuchillas con un destornillador de punta plana.
- Atornille las hojas nuevas firmemente.
- Vuelva a instalar la batería y la cubierta de la batería.
Importante: Después de enroscar las cuchillas al disco de corte, asegúrese de que el disco puede girar libremente.
ADVERTENCIA: Antes de la limpieza, apague su Mission™NANO. Póngase guantes de protección antes de limpiar el disco de corte y no utilice agua corriente.
A. Limpieza del mecanismo
El Mission™NANO tendrá una vida mucho más saludable y larga más si se limpia con regularidad. Tenga en cuenta que su Mission™NANO es una máquina eléctrica, por lo que deberá tener cuidado al limpiarla, NO utilice una manguera, ni agua a alta presión ni vierta agua de ninguna otra manera sobre su Mission™NANO, es mejor utilizar un atomizador lleno con agua. Al limpiar la carcasa de plástico utilice un cepillo suave o un paño limpio y evite el uso de solventes o limpiadores. Por último, asegúrese de retirar toda la acumulación de restos de césped y residuos, especialmente de las rejillas de ventilación del motor.

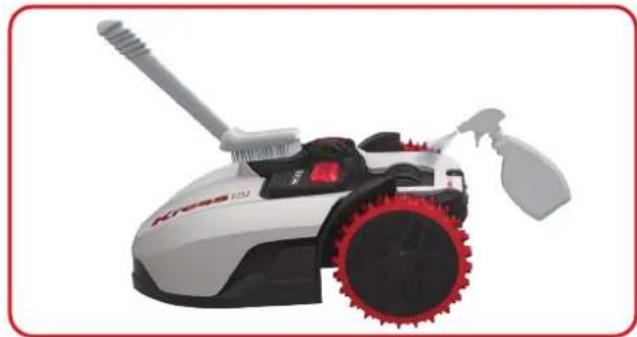

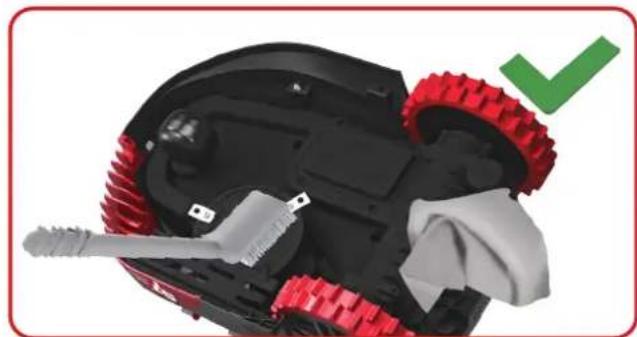

B. Limpieza de la parte inferior
Una vez más, es importante que apague el Mission™NANO y use guantes de protección antes de tocar el disco de corte.
En primer lugar, coloque la Mission™NANO boca abajo para exponer la parte inferior. Aquí verá el disco de corte, la caja del motor y las ruedas delanteras y motrices. Limpie todo a fondo con un cepillo suave o un paño húmedo.

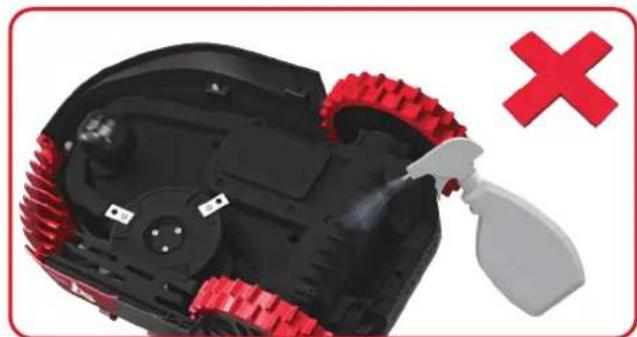

ADVERTENCIA: NUNCA limpie los bajos del Mission™NANO con un chorro de
agua. Podría dañar los componentes.
Gire el disco de corte para asegurarse de que gira libremente. Compruebe que las cuchillas giran libremente sobre los tornillos de fijación. Quite cualquier obstrucción que se haya podido generar.
IMPORTANTE: Elimine todos los residuos para que no se resquebraje el disco de corte. La más pequeña fisura puede disminuir el rendimiento de corte de su Mission™ NANO.
Mediante un paño, limpie la patilla de contacto situada en la base de carga y la regleta de carga situada en su Mission™NANO. Quite cualquier resto de hierba cortada alrededor de las patillas de contacto y las regletas de carga para garantizar que su Mission™NANO se carga correctamente en todo momento.
Duración de la bacteria
El corazón del Mission™NANO es la Batería de Litio de 20 voltios. Para un almacenamiento correcto de la batería, asegúrese de que está totalmente cargada y en un lugar fresco y seco (20°C ± 5°C).
NOTA: La temperatura de funcionamiento recomendada para el Mission™NANO es de 0°C - 45°C.
La vida útil de la batería del Mission™NANO depende de varios factores, tales como:
- Duración de la temporada de corte en su región
- Cantidad de horas que el Mission™NANO funciona diariamente
- La forma de tratar la batería durante el almacenamiento

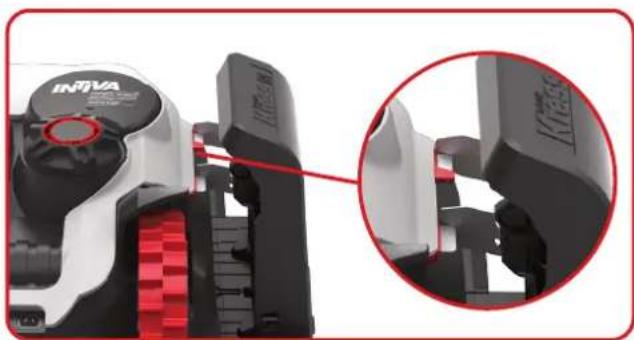

El Mission™NANO puede ser cargado manualmente sin el cable de límites.
- Conecte la Base de Carga a una toma de corriente adecuada. La luz verde de la base de carga se encenderá.
- Conecte manualmente el Mission™NANO en la Base de Carga mientras el Mission™NANO está apagado.
- Luz verde intermitente en la base de carga. Se inicia el proceso de carga del Mission™NANO.
Su Mission™NANO vivirá más tiempo y más saludable si se le permite hibernar. Así que, aunque es pesado, le recomendamos que durante el invierno guarde el Mission™NANO en el cobertizo o en el garaje.
Antes de poner su Mission™NANO a hibernar, debe asegurarse de:
- Limpiar a fondo su Mission™NANO
- Cargar completamente la batería
• Voltear el cortacésped
Para maximizar la vida útil de la batería, le recomendamos que la cargue totalmente antes de almacenarla durante el invierno.
ADVERTENCIA: Proteja los bajos del Mission™NANO frente al agua. NUNCA almacene el Mission™NANO cara arriba al aire libre si con ello queda expuesto al agua.
El cable delimitador se puede dejar en el suelo, pero se deberían proteger los extremos, por ejemplo,
colocándolos dentro en una lata con grasa. Si la base de carga queda fuera durante el invierno, deje el cable
delimitador conectado.
NOTA: Cuando vuelva a usar el Mission™NANO después de la hibernación, asegúrese de que las bandas de carga y patillas de contacto están limpias, lo mejor es usar un paño muy suave. En la aplicación, compruebe que la fecha y la hora sean correctas y devuelva el Mission™NANO a lo que mejor se le da: cortar el césped.
5
Sustituir la Batería
ADVERTENCIA: Pulse el botón ON/OFF en OFF antes de realizar cualquier ajuste, sustitución o reparación.
Antes de reemplazar las hojas, apague su Mission™NANO OFF y póngase guantes de protección.
Si necesita reemplazar la batería, siga estos pasos:
- Ponga el Mission™NANO del revés con delicadeza.

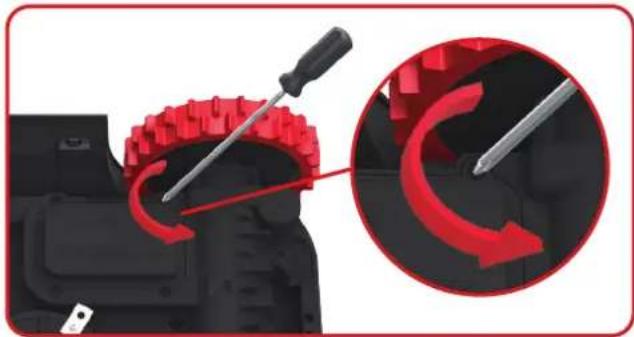

- Retire los tornillos de la batería. Retire la cubierta de la batería.

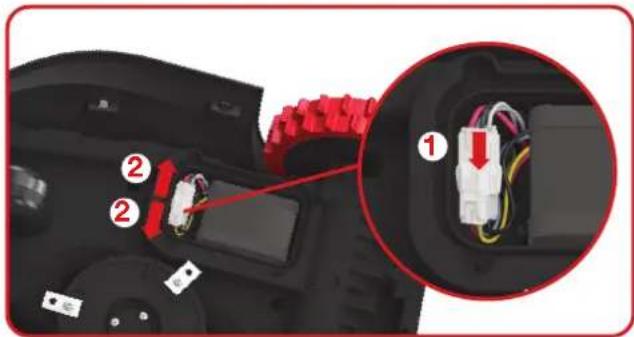

- Levante la batería con cuidado. Presione el enganche y suelte los conectores.
NOTA: No la sujete por los cables. Sostenga los conectores y libere el pestillo.
- Para instalar una nueva batería original, conecte los conectores entre sí hasta que la batería quede sujeta a su posición.

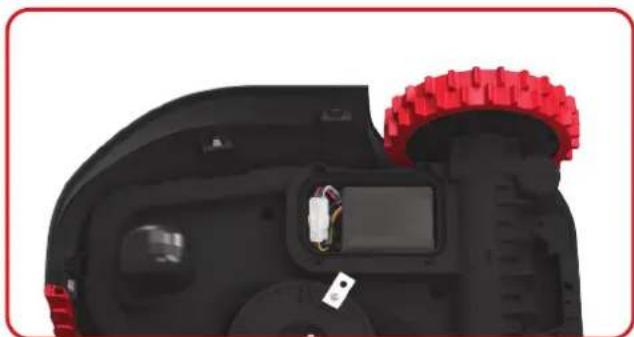

- Instale la batería tal como se muestra. Vuelva a instalar la cubierta en su posición y apriete bien los tornillos.
A veces se las cosas van mal. Afortunadamente, el Mission™NANO es lo bastante inteligente como para decirle si tiene un problema y que pueda solucionarlo. Si tiene dudas, visite nuestro sitio web, donde encontrará útiles vídeos y más ayuda.
| MENSAJE CAUSA ACCIÓN | |
| EE | Error desconocido. Póngase en contacto con el servicio de atención al cliente. |
| FI | Retraso por lluvia. | El MissionTMNANO empezará cuando la lluvia pare y transcurra el retraso por lluvia. |
| EI | Falta cable delimitador O el MissionTMNANO está fuera del cable. | 1. Si en realidad el MissionTMNANO está fuera de su área de trabajo: apáguelo y llévelo dentro de su área de trabajo. Enciéndalo. Pulse START.2. Si el MissionTMNANO está dentro de su área de trabajo, compruebe si el LED de la base de carga está verde. Si no lo está, verifique que la base de carga está conectada correctamente al cargador y que este está conectado a una fuente de alimentación adecuada. Si están bien conectados, entonces los terminales del cable delimitador se habrán colocado en los sujetacables de forma incorrecta y habrá que invertirlos.3. Invierta los extremos del cable delimitador. |
| E2 | Fallo de las ruedas motrices. | Apague el MissionTMNANO y llévelo a un área sin obstáculos. Enciéndalo. Pulse START.Si sigue apareciendo el mensaje de error, apague el MissionTMNANO. Ponga el MissionTMNANO boca arriba y compruebe si hay algo que impida que las ruedas giren.Quite cualquier obstrucción que pueda haber, ponga el MissionTMNANO sobre las ruedas y enciéndalo. |
| E3 | Fallo de la cuchilla. | Apáguelo.Ponga el MissionTMNANO boca arriba, utilice guantes de seguridad para evitar lesiones y compruebe si hay algo que impida que el disco de corte gire.Retire cualquier obstrucción que observe.Lleve el MissionTMNANO a un área con hierba corta o configure la altura de corte.Enciéndalo. Pulse START. |
| E4 | Error: atrapado. | Apáguelo.Lleve el MissionTMNANO a un área del césped sin obstáculos y enciéndalo. Pulse START.Si sigue apareciendo el mensaje de error, apague el MissionTMNANO y póngalo boca arriba. Compruebe si hay algo que impida que las ruedas giren.Retire cualquier obstrucción que observe, ponga el MissionTMNANO sobre las ruedas y enciéndalo. |
| ES | Error: levantado. | Apáguelo.Lleve el MissionTMNANO a un área sin obstáculos y enciéndalo. Pulse START.Si sigue apareciendo el mensaje de error, apague el MissionTMNANO y póngalo boca arriba. Compruebe si hay algo que pueda haber hecho que se levante.Retire cualquier objeto que pueda haber, ponga el MissionTMNANO sobre las ruedas y enciéndalo. |
| E6 | Error: boca arriba (inclinado). | Ponga el MissionTMNANO sobre las ruedas. |
| E7 | Error de carga de la batería. | 1) La temperatura es demasiado alta (más de 55 °C) durante la carga. Ponga la base de carga en un área a la sombra o espere a que baje la temperatura.2) La temperatura de la batería es demasiado baja. La temperatura exterior no permite que el MissionTMNANO pueda funcionar. Es el momento de guardarlo durante el invierno.3) Mala conexión: compruebe que la conexión entre las clavijas de contacto de la base de carga y la barra de contacto están correctas, y que la base de carga está sobre un terreno perfectamente llano.4) La fuente de alimentación está averiada: póngase en contacto con el servicio de atención al cliente. |
| E8 | Error: tiempo de espera para encontrar la base superado. | 1) La base de carga está mal situada (no está sobre terreno llano), el MissionTMNANO no encuentras las clavijas y no se para. Compruebe la base.2) El MissionTMNANO se queda sin batería antes de llegar a la base de carga. La longitud del cable delimitador no debe superar los 350 metros. |
| E9 | Con la función «Lock Function» habilitada, si el MissionTMNANO no recibe una señal de su rúter wifi durante 3 días, se bloqueará como medida de seguridad.Esto podría deberse a que el rúter se haya quedado sin alimentación, o a que ha cambiado de rúter wifi o de proveedor de Internet. | Vuelva a conectar el MissionTMNANO a la red wifi a la que se había conectado originalmente.De no ser posible, póngase en contacto con el servicio de atención al cliente. |
| EP60 EP61EP62 EP63EP64 | Fallo de actualización del software del módulo. | Compruebe que el módulo está conectado correctamente.Compruebe que el archivo que se ha copiado en la memoria USB no está dañado.Apague y encienda el dispositivo y vuelva a intentar realizar la actualización del software. |
| EP50 EP51EP52 EP50EP51 EP52EP53EP54EP50 | Fallo de actualización del software. | Intente realizar la actualización del software de nuevo o póngase en contacto con el servicio de atención al cliente. |
NOTAS
- Antes de encender el Mission™NANO, compruebe siempre si está dentro de su área de trabajo.
- Si, por cualquier motivo (como una fiesta, niños jugando), quiere aparcar el Mission™NANO en la base de carga, pulse la tecla de inicio y OK. El Mission™NANO volverá a la base de carga y se quedará allí. Tenga en cuenta que el Mission™NANO esperará hasta la próxima sesión de corte programada. Si quiere volver a poner el Mission™NANO en marcha en cualquier momento, pulse START y OK.
- Si un error se repite en la misma área del césped, puede que tenga un problema con el cable delimitador, así que consulte las instrucciones de instalación y compruebe que si la configuración es correcta.
- Si el césped está dividido en dos áreas separadas, conectadas por un pasillo de menos de 1 m de anchura, una de las cuales no está equipada con la base de carga: cuando el Mission™ NANO se quede sin carga, llévelo manualmente a la base de carga.
- Si el Mission™NANO muestra un funcionamiento anormal cada cierto tiempo, reinícielo. Para ello, apáguelo, extraiga la batería durante 30 segundos y vuelva a ponerlo en marcha. Si el problema no se puede resolver, póngase en contacto con el servicio de atención al cliente para recibir ayuda.
Problemas durante la instalación
Si su Mission™NANO no funciona correctamente, siga esta Guía de Resolución de Problemas. Si el problema persiste, contacte con su distribuidor.
| Síntoma Causa Acción | |
| El indicador LED de la estación de carga no se enciende. | No hay alimentación. | Compruebe que el cable de alimentación está conectado correctamente al cargador y que el cargador está conectado a una fuente de alimentación adecuada. |
| La luz roja de la base de carga se enciende. | El cable delimitador no está conectado. | Compruebe que el cable delimitador se ha conectado correctamente a la base de carga.Compruebe que no hay ninguna interrupción en el cable delimitador, especialmente en los extremos del cable. |
| Su MissionTMNANO está dentro de su territorio y el cable delimitador está conectado. Pero en la pantalla se muestra “-ε→”. | Los extremos del cable delimitador están fijados de forma incorrecta. | Invierta los extremos del cable delimitador. |
| MissionTMNANO no se puede conectar correctamente a la Base de Carga. | Influencia medioambiental. | Reinicie el MissionTMNANO. |
| Mala conexión debido a la contaminación de la banda de carga. | Limpie la patillas de contacto de la base de carga y la banda de carga de la máquina con un paño. |
| El MissionTMNANO se sale del cable delimitador. EL MissionTMNANO no corta un área dentro de la zona del cable delimitador. El MissionTMNANO invierte la marcha o gira de forma errónea cerca del cable delimitador. | El cable delimitador de otro MissionTMNANO u otro robot cortacésped está excesivamente cerca. | Compruebe que el cable delimitador de su MissionTMNANO está al menos a 1m de distancia de otro límite. |
| El cable de límites ha sido instalado con esquinas puntiagudas. | Compruebe el cable de límites para suavizar las esquinas. |
| En condiciones con agua o humedad, la señal eléctrica del cable delimitador puede perderse en las zonas en las que el cable se ha unido o reparado. | Compruebe las juntas de unión del cable delimitador. Aíslelas para proporcionar una conexión totalmente impermeable. |
| Hay una pérdida de la señal eléctrica del cable delimitador debido a un aislamiento roto. | Repare el aislamiento del cable delimitador dañado y sus conectores. |
| El área de corte es superior al área de corte permitida para el MissionTMNANO. | Reduzca la zona de corte. |
| El MissionTMNANO se sale del límite del cable debido a un exceso de velocidad cuando va cuesta abajo | El Cable Delimitador está colocado sobre una pendiente con una inclinación superior a un 17% (10°). | Recoloque el Cable Delimitador lejos de pendientes que tengan una inclinación superior a un 17% (10°). |
Protección ambiental
Los residuos de equipamientos eléctricos y electrónicos no deben depositarse con las basuras domésticas. Se recogen para reciclarse en centros especializados. Consulte las autoridades locales o su distribuidor para obtener información sobre la organización de la recogida.
Los que reciben,
Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany
En nombre de Positec declaran que el producto,
Descripción Robot Cortacesped
Modelo KR101E (100-199 - denominaciones de maquinaria, representantes de Robot Cortacesped) (El número de serie se encuentra en la última página.) con cargador de batería KA0200 / KA0201 y base de carga KA0071
Función Corte de césped
Cumple con las siguientes Directivas,
2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU&(EU)2015/863, 2000/14/EC modificada por 2005/88/EC, 2014/53/EU
2000/14/EC modificada por 2005/88/EC
- Procedimiento de evaluación de la conformidad de acuerdo con Annex V
- Nivel de presión acústica 65.5 dB (A)
- Nivel de intensidad acústica 67 dB (A)
78
Es
El organismo notificado Intertek, Semko AB, NB-No. 0413 ha realizado un examen de tipo UE de acuerdo con la directiva 2014/53/EU y ha expedido el siguiente certificado de examen de tipo UE: SE-RED-2200106
Normativas conformes a,
Para cortacésped: EN 50636-2-107:2015+A1:2018+A2:2020+A3:2021, EN 60335-1:2012+A11:2014+
A13:2017+A1:2019+A2:2019+A14:2019+A15:2021, EN IEC 62311:2020, EN IEC 55014-1:2021, EN IEC
55014-2:2021, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A1:2019+A2:2021
Para sistema de bucle de inducción: EN 303 447 V1.1.1
Para módulo WIFI (2.4G) y Bluetooth: EN 55011:2016+A11:2020
For Bluetooth & WIFI module (2.4G): EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4, EN 300 328 V2.2.2
Para cargador: EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 61000-3-2:2019+A1:2021, EN
61000-3-3:2013+A1:2019+A2:2021, EN IEC 60335-2-29:2021+A1:2021, EN 60335-1:2012+A11:2014+A
13:2017+A1:2019+A2:2019+A14:2019+A15:2021, EN 62233:2008
Para ruido: EN ISO 3744:2005
La persona autorizada para componer el archivo técnico,
Firma Marcel Filz
Dirección Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany
CE
2023/09/19
Allen Ding
Ingeniero Jefe Adjunto. Pruebas y Certificación
Positec Technology (China) Co., Ltd.
