Produkttyp	Robotgräsklippare
Märke	Kress
Modell	Mission Nano 600 KR101E
Maximal klippyta	600 m²
Klippdiameter	18 cm
Klipphöjd	30 till 60 mm (4 lägen)
Batterityp	Uppladdningsbart litiumjon
Batterispänning	20 V Max
Batterimodell	KA3022
Laddningstid	Cirka 105 minuter
Medföljande laddare	KA0200 / KA0201 (100-240 V, 50/60 Hz, 38 W, utgång 20 V, 1,5 A)
Maskinvikt	8,95 kg
Maximal lutning	35 %
Ljudtrycksnivå	45,5 dB(A)
Ljudeffektnivå	65,5 dB(A)
Skyddsklass	III (Mycket låg säkerhetsspänning)
Anslutningsmöjligheter	Bluetooth (2,4 GHz) och Wi-Fi (2,4 GHz)
Styrsystem	Induktiv slinga med begränsningskabel
Sensorer	Regn, lyft, blockering, välta
Säkerhet	Nödstopp (STOP), PIN-kod, automatisk stopp vid lyft
Knivar	9 knivar med 4 skäreggar, månatlig vändning, byte varannan månad
Laddstation	Inkluderar adapter och fästpinnar
Medföljande tillbehör	9 reservknivar, 2 kabellängdsmätare, 1 insexnyckel, batteri och laddare
Underhåll och rengöring	Regelbunden rengöring av hölje och kontakter med tvålvatten; använd inte vattenstråle

Vanliga frågor - Mission Nano 600 KR101E KRESS

Hur installerar jag begränsningskabeln?

Lägg kabeln runt området som ska klippas, håll minst 1 m avstånd från lutningar över 35% och undvik räta vinklar. Fäst den i marken med medföljande pinnar och anslut den till laddstationen. Kontrollera att laddstationens LED lyser grönt.

Vad gör jag om roboten inte hittar laddstationen?

Kontrollera att laddstationen är ansluten och att LED-lampan lyser. Rengör kontakterna och laddningsremsan på roboten. Se till att begränsningskabeln inte är längre än 350 m och att batteriet inte är urladdat. Om nödvändigt, för roboten manuellt till laddstationen.

Hur byter jag knivarna?

Stäng av roboten och använd skyddshandskar. Vänd den uppochner, ta bort batterilocket och sedan batteriet. Skruva loss knivskruvarna, byt ut alla knivar samtidigt mot nya och skruva åter fast ordentligt. Se till att knivarna roterar fritt. Sätt tillbaka batteriet och locket.

Vad betyder felkoderna?

Koder som E1 (utanför området), E2 (hjulen blockerade), E3 (klippskiva blockerad) indikerar vanliga problem. Handboken beskriver varje kod och åtgärder, som att kontrollera hinder eller vända på kabeländarna.

Vilken är den maximala ytan roboten kan klippa?

Den maximala klippytan är 600 m². För bästa prestanda, se till att området är väl avgränsat med begränsningskabeln och att batteriet är tillräckligt laddat.

Kan jag använda roboten i regn?

Roboten är utrustad med en regnsensor som automatiskt får den att återvända till stationen vid regn. Det rekommenderas inte att använda den i dåligt väder; den väntar tills vädret förbättras.

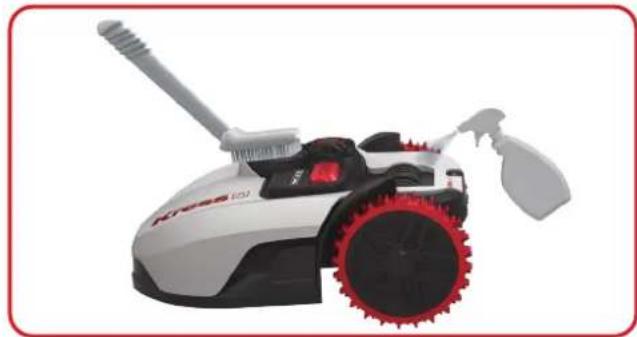

Hur rengör jag roboten?

Stäng av roboten. Använd en fuktig trasa eller mjuk borste för att rengöra höljet och undersidan. Använd aldrig vattenstråle eller högtryckstvätt. Rengör regelbundet kontakterna och laddningsremsan för att säkerställa god anslutning.

Hur förvarar jag roboten på vintern?

Före förvaring, rengör roboten noggrant, ladda batteriet fullt och stäng av den. Förvara den på en torr och sval plats (20°C ± 5°C). Förvara den aldrig uppochner utomhus. Begränsningskabeln kan lämnas kvar, men skydda ändarna.

Hur återställer jag roboten?

Stäng av roboten med på/av-knappen, ta sedan ut batteriet i 30 sekunder. Sätt i batteriet igen, slå på roboten och starta om. Om problemet kvarstår, kontakta kundservice.

Kan jag programmera klipptider?

Ja, via mobilappen ansluten via Wi-Fi eller Bluetooth. Du kan ställa in tidsintervall och klippfrekvens. Roboten återvänder automatiskt till laddstationen mellan sessionerna.

BRUKSANVISNING Mission Nano 600 KR101E KRESS

2. I tillegg, när produktet går automatisk

Bruk originalemballasjen när robotgressklipperen skal fraktes over lengre avstander.

Du velger en firesifret PIN-kode när du starter gressklipperen förste gang.

b) Slå alltid av robotgressklipperen hvis den skal bæres.
c) Gressklipperen skal bæres ved å holde i håndtaket på fronten av den. Bær gressklipperen med bladskiven pekende vekk fra kroppen.

RF eksponetingskrav

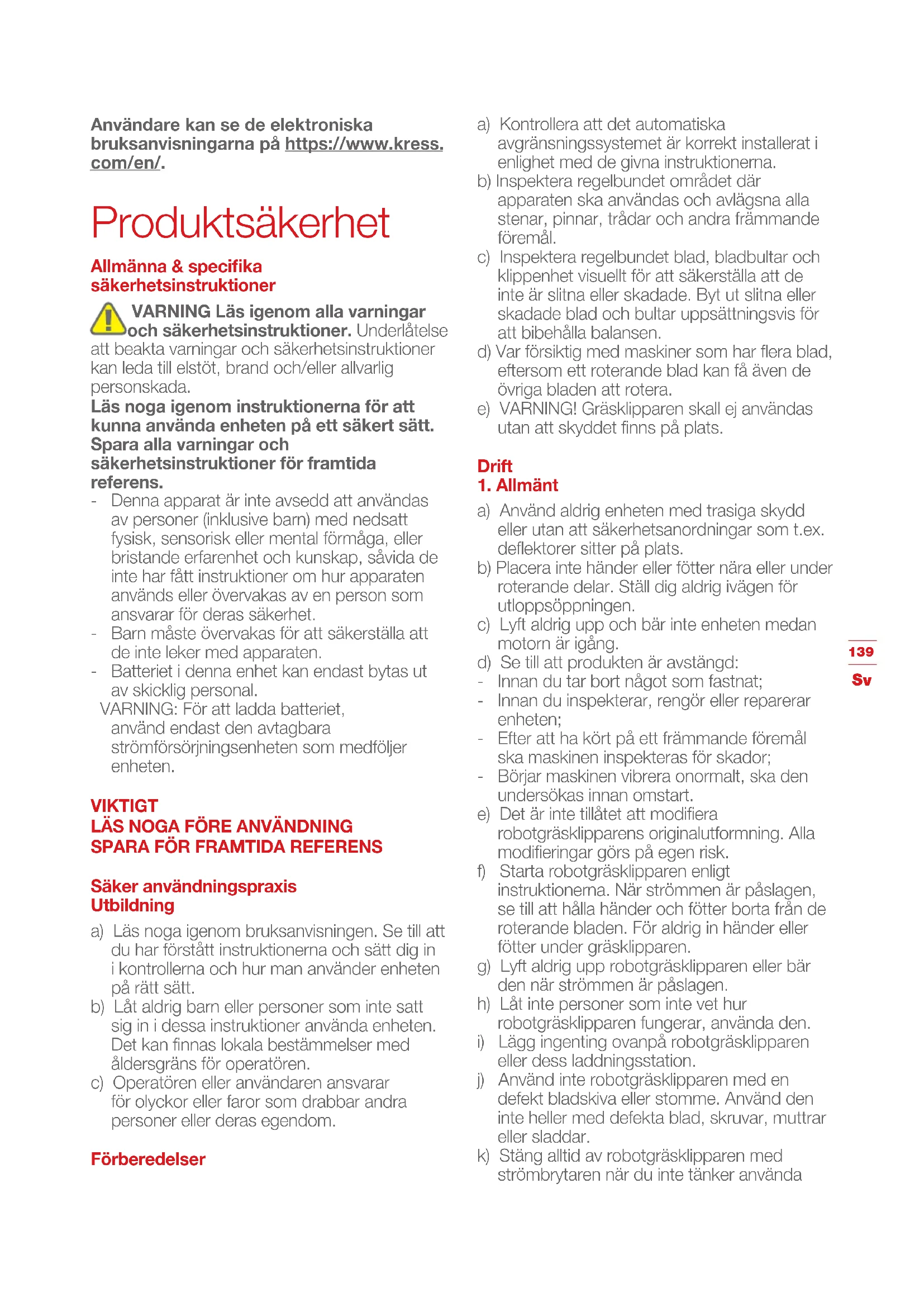

Användare kan se de elektroniska bruksanvisningarna på https://www.kress.com/en/.

Produktsäkerhet

Allmänna & specifika säkerhetsinstruktioner

WARNING Läs igenom alla varningar

och säkerhetsinstruktioner. Underlåtelse

att beakta varningar och säkerhetsinstruktioner kan leda till elstöt, brand och/eller allvarlig personskada.

Läs noga igenom instruktionerna för att kunna använda enheten på ett säkert sätt. Spara alla varningar och säkerhetsinstruktioner för framtida referens.

• Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller bristande erfarenhet och kunskap, såvida de inte har fått instruktioner om hur apparaten används eller övervakas av en person som ansvarar för deras säkerhet.
• Barn måste övervakas för att säkerställa att de inte leker med apparaten.
• Batteriet i denna enhet kan endast bytas ut av skicklig personal.
  WARNING: För att ladda batteriet, använd endast den avtagbara strömförsörjningsenheten som medföljer enheten.

VIKTIGT

LÄS NOGA FÖRE ANVÄNDNING SPARA FÖR FRAMTIDA REFERENS

Säker användningspraxis Utbildning

a) Läs noga igenom bruksanvisningen. Se till att du har förstått instruktionerna och sätt dig in i kontrollerna och hur man använder enheten på rätt sätt.
b) Låt aldrig barn eller personer som inte satt sig in i dessa instruktioner använda enheten. Det kan finnas lokala bestämmelser med åldersgräns för operatören.
c) Operatören eller användaren ansvarar för olyckor eller faror som drabbar andra personer eller deras egendom.

Förberedelser

a) Kontrollera att det automatiska avgränsningssystemet är korrekt installerat i enlighet med de givna instruktionerna.
b) Inspektera regelbundet området där apparaten ska användas och avlägsna alla stenar, pinnar, trådar och andra främmande föremål.
c) Inspektera regelbundet blad, bladbultar och klippenhet visuellt för att säkerställa att de inte är slitna eller skadade. Byt ut slitna eller skadade blad och bultar uppsättningsvis för att bibehålla balansen.
d) Var försiktig med maskiner som har flera blad, eftersom ett roterande blad kan få även de övriga bladen att rotera.
e) VÄRNING! Gräsklipparen skall ej användas utan att skyddet finns på plats.

Drift

1. Allmänt

a) Använd aldrig enheten med trasiga skydd eller utan att säkerhetsanordningar som t.ex. deflektorer sitter på plats.
b) Placera inte händer eller fötter nära eller under roterande delar. Ställ dig aldrig ivägen för utloppsöppningen.
c) Lyft aldrig upp och bär inte enheten medan motorn är igång.
d) Se till att produkten är avstängd:
- Innan du tar bort något som fastnat;
- Innan du inspekterar, rengör eller reparerar enheten;
- Efter att ha kört på ett främmande föremål ska maskinen inspekteras för skador;
- Börjar maskinen vibrera onormalt, ska den undersökas innan omstart.
e) Det är inte tillåtet att modifiera robotgräsklipparens originalutformning. Alla modifieringar görs på egen risk.
f) Starta robotgräsklipparen enligt instruktionerna. När strömmen är påslagen, se till att hålla händer och fötter borta från de roterande bladen. För aldrig in händer eller fötter under gräsklipparen.
g) Lyft aldrig upp robotgräsklipparen eller bär den när strömmen är påslagen.
h) Låt inte personer som inte vet hur robotgräsklipparen fungerar, använda den.
i) Lägg ingenting ovanpå robotgräsklipparen eller dess laddningsstation.
j) Använd inte robotgräsklipparen med en defekt bladskiva eller stomme. Använd den inte heller med defekta blad, skruvar, muttrar eller sladdar.
k) Stäng alltid av robotgräsklipparen med strömbrytaren när du inte tänker använda

den. Robotgräsklipparen kan bara starta när strömmen är påslagen och rätt PIN-kod har angetts.

I) Håll dina händer och fötter borta från de roterande bladen. Placera aldrig dina händer och fötter nära eller under chassiet när den robotliknande gräsklipparen är i drift.
m) Undvik användning av maskinen och dess kringutrustning i dåliga väderförhållanden, särskilt vid risk för åsknedslag.
n) Vidrör inte de farliga delar när de är i rörelse förrän de har stannat helt.
o) För maskiner som används på offentlig yta, ska varningsskyltarna placeras runt maskinens arbetsyta. De ska visa följande text:

Varning! Automatisk gräsklippare! Håll dig borta från maskinen! Håll koll på barnen!

2. När robotgräsklipparen körs automatiskt

a) Låt inte enheten köra automatiskt utan övervakning på områden där det finns husdjur, barn eller andra personer.

Underhåll och förvaring

WARNING! När gräsklipparen vänds upp och ner ska strömmen alltid vara ängd.

Strömmen ska vara avstängd under allt arbete på gräsklipparens underrede, som t.ex. rengöring eller byte av blad.

a) Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna så att enheten hålls i säkert bruksskick.
b) Inspektera robotgräsklipparen varje vecka och byt ut slitna eller skadade delar för säkerhets skull.
c) Kontrollera i synnerhet att varken blad eller bladskiva är skadade. Byt ut alla blad och skruvar uppsättningsvis, så att de roterande delarna behåller sin balans.
d) Se till att endast använda klippdelar av rätt typ vid utbyte.
e) Ladda endast batteriet med den laddare som rekommenderas av tillverkaren. Delaktig användning kan leda till elstöt, överhettning eller läckage av frätande vätska från batteriet.
f) Om elektrolyt skulle läcka ut, spola med vatten/neutraliserande medel, och uppsök läkare om elektrolyten kommer i kontakt med ögon osv.
g) Service av enheten måste utföras i enlighet med tillverkarens instruktioner.

Rekommendation

Koppla enbart maskinen och/eller dess kringutrustning til eluttag som skyddas av jordfelsbrytare med en felström som inte mer än 30 mA.

Övriga risker

För att undvika skador bör duanvänd skyddshandskar när du byter bladen.

Transport

Använd originalförpackningen om robotgräsklipparen ska transporteras en längre sträcka.

Så här lämnar/går du in i arbetsområdet på ett säkert sätt:

a) Tryck på STOP knappen för att stoppa klipparen.

Du valde den fyra siffrorna i PIN-koden när du startade klipparen första gången.

b) Stäng alltid av robotgräsklipparen om du avser att bära den.
c) Du bär robotgräsklipparen i handtaget som sitter på framsidan på robotgräsklipparen. Bär robotgräsklipparen så att bladskivan är bortvänd från din kropp.

Krav för RF-exponering

För att uppfylla kraven för RF-exponering, krävs det att ett separationsavständ på 200mm eller mer upprätthålls mellan denna apparat och människor då apparaten används.

För att säkerställa överensstämmelse, rekommenderas ingen användning som sker på närmare håll än detta avständ. Antennen som används för denna sändare får inte finnas på samma plats i anslutning till någon annan antenn eller sändare.

Det är en klass III-apparat och ska endast strömförsörjas med extra låg säkerhetsspänning som motsvarar märkningen på apparaten.

Säkerhetsvarningar för batteri inne i verktyget

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de

förorsaka brandrisk.

c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.
d) Utsätt inte batteriet för mekanisk chock.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.
f) Sök omedelbar läkarhjälp om någon har svalt en battericell eller batteriet.
g) Håll batteriet rent och torrt.
h) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet.
i) Använd inte ett batteri som inte är avsett för användning med det här verktyget.
j) Håll batteriet borta från barn.
k) Behåll den ursprungliga bruksanvisningen för framtida användning.
I) Kassera batteriet på rätt sätt.
m) Blanda inte batterier med olika tillverkning, kapacitet, storlek eller typ i enheten.
n) Varning! Icke-uppladdningsbara batterier ska inte användas.

Bruksanvisningskrav för trådlös produkt

a) Enheten får endast användas under förutsättning att följande två villkor är uppfyllda:

(1) Enheten får inte orsaka skadlig störning och.

(2) enheten måste acceptera all mottagen störning, inklusive störningar som kan orsaka öönskad användning.

b) Försiktighet: Andringar eller modifieringar av denna enhet som inte uttryckligen godkänts av parten som är ansvarig för dess uppfyllelse kan upphäva användarens rätt att använda utrustningen.

c) NOTERA: Utrustningen alstrar, använder och kan avge radiofrekvensenergi och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock inte någon garanti för att störning inte inträffar i en specifik installation. Om utrustningen orsakar skadliga störningar vid mottagning av radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå på utrustningen, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

• Rikta om eller flytta mottagningsantennen.
• Oka avståndet mellan utrustningen och

mottagaren.

• Anslut enheten till ett uttag som hör till en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radioeller TV-tekniker för att få hjälp.

Symboler

WARNING – ROBOTGRÄSKLIPARE kan vara farliga om de används på fel sätt.

Läs noga igenom bruksanvisningen och sätt dig in i dess innehåll innan du använder din ROBOTGRÄSKLIPARE.

Kasta inte in i eld

Om det inte hanteras ordentligt kan batteriet gå in i vattencykeln, vilket kan orsaka skador på ekosystemet. Kassera ej använda batterier som osorterat kommunalt avfall.

WARNING - Håll ett säkerhetsavständ från enheten när den är igång.

Tvätta inte maskinen med högtryckstvätt.

WARNING – Stäng av enheten innan du utför arbete på den eller lyfter upp den.

Läs bruksanvisningen

WARNING – Åk inte på enheten.

Elektriska avfallsprodukter får inte kasseras med hushållsavfallet.

Återvinn på återvinningscentraler.

Kontakta dina lokala myndigheter eller återförsäljaren för återvinningsråd.

Litiumjonbatteri Denna produkt har markerats med en symbol som är associerad med "separat samling" av alla batteripaket och batteripaket. Det återvinns eller tas bort för att minska miljöpåverkan.

Batteriet kan vara skadligt för miljön och människors hälsa eftersom det innehåller skadliga ämnen.

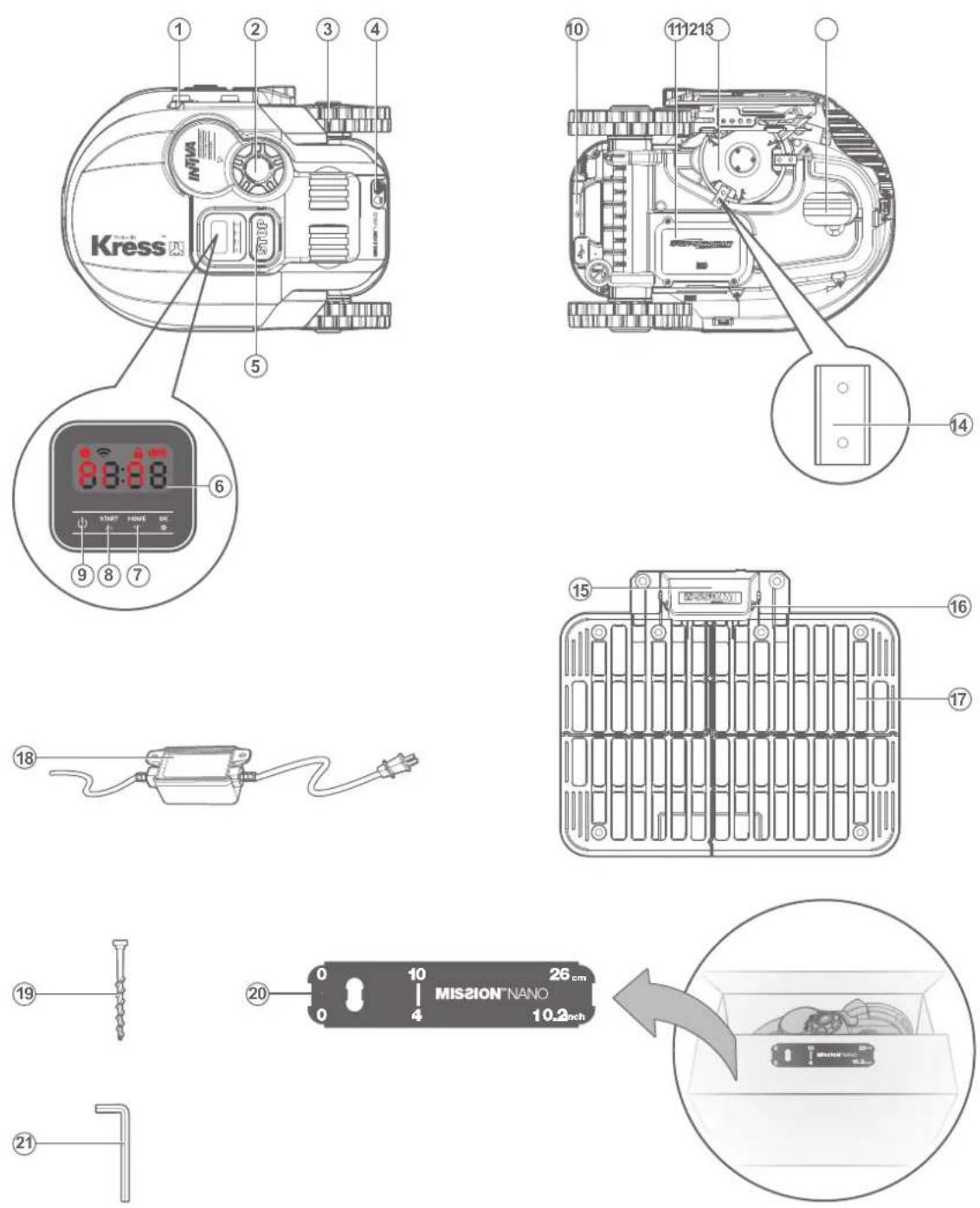

Dellista

1. LADDNINGSYTA
2. BLADVÄNDSKIVA
3. Reglage för klipphöjd 13. FRAMHJUL
4. BAKRE DRIVHJUL 14. SKÄRBLAD
5. REGNSENSOR 15. Skyddskåpa
6. STOP-Knapp 16. KONTAKTSTIFT
7. Display 17. LADDNINGSBAS
8. HOME knapp 18. STRÖMADAPTER
9. START knapp 19. ÄSTDON FÖR LADDNINGSBAS
10. På/Av växla
11. AVSTÅNDSMÄTARE FÖR GRÄNSTRÅD
12. HANDTAGSSTÅNG
13. INSEXNYCKEL
14. BATTERIPAKET

Tekniska data
Typ KR101E (100-199 - (100-199 - maskinbeteckning, anger Gräsklipparrobot)

Märkspänning	20 V =Max.*
Hastighet utan belastning	2800 /min
Klippområde	600 m^2
Klippdiameter	18 cm
Klipphöjd	30-60 mm
Klipphöjdslägen	4
Batterityp	Litium-jon
Batterimodell	KA3022
Laddningstid cirka	105 min
Laddarmodell	KA0200 / KA0201
Laddargradering	Ineffekt: 100-240 V~50/60 Hz, 38 W,Uteffekt: 20 V, 1.5 A
Enhetsvikt	8.95 kg
Skyddsklass	III
App	Y
Maximal lutning inom arbetsytan	35%
Frekvensband för Bluetooth (MHz)	2400-2483.5 MHz
Maximal sändareffekt för Bluetooth (dBm)	8 dBm
Frekvensband för WiFi (MHz)	2400-2483.5 MHz
Maximal överförd effekt för WiFi (dBm)	20 dBm
Frekvensband för det induktiva loop-systemet	77 Hz
Maximal RF-effekt i det induktiva loop-systemet	82 dBμA/m

*Spänning uppmätt utan belastning. Initial batterispänning är max. 20 V. Nominell spänning är 18 V.

Bullerinformation

A-viktat ljudtryck	L_pA = 45.5 dB (A), K_pA = 0.6 dB(A)
A-viktad ljudnivå	L_wA = 65.5 dB (A), K_wA = 0.6 dB(A)
Bär hörselskydd när ljudtrycket är högre än	80 dB(A) [IMAGE]

Ett visst mått av buller från maskinen kan inte undvikas. Återkommande bullerarbete ska licensieras och begränsas under vissa perioder. Att hålla viloperioder och begränsa arbetstiden till ett minimum kan även behövas. För personligt skydd och för skydd av personer som jobbar i närheten skall lämpligt hörselskydd bäras.

Tillbehör

Skruvar 9

Laddningsbas 1

Fästspikar för laddningsbas 8

Insexnyckel 1

Avständsmätare för gränstråd 2

Blad 9

Batteripaket (KA3022) 1

Laddning (KA0200 / KA0201) 1

Vi rekommenderar att du endast köper originaldelar enligt ovanstående lista från den butik där du köpte enheten. Se tillbehörsförpackningen för mer information. Butikspersonalen kan hjälpa dig och ge råd.

Ändamålsenlig användning

Denna gräsklippare är avsedd för hemmabruk. Den är konstruerad att klippa ofta och hålla gräsmatta finare och i bättre form än någonsin. Beroende på din gräsmattas storlek kan Mission™NANO programmeras att arbeta när som helst eller regelbundet. Den är inte avsedd för grävning, sopning eller snöröjning.

Underhåll

Du måste inspektera din Mission™NANO då och då. Din Mission™NANO jobbar hårt och behöver emellanåt rengöras grundligt samt få vissa delar utbytta när de blir slitna. Använd aldrig Mission™NANO med defekt AV/PÅ knapp. Stäng av maskinen innan du utför service eller underhåll. Här nedan informerar vi om hur du tar hand om din Mission™NANO.

1

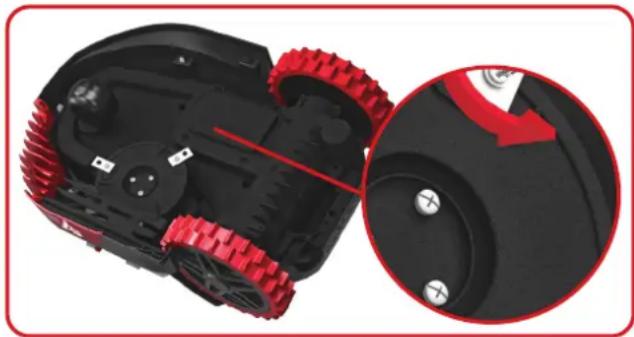

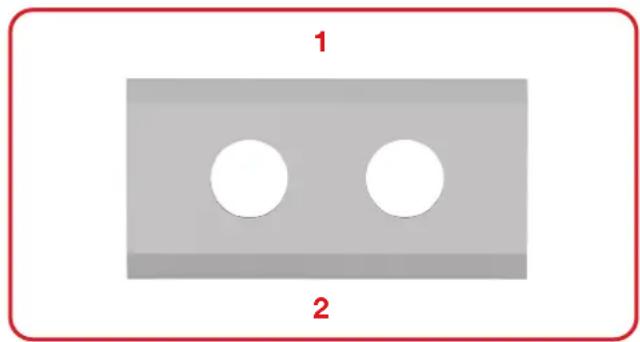

Skärpa

WARNING: Före rengöring, justering eller utbyte av blad, stäng AV din Mission™NANO Använd skyddshandskar.

WARNING: Vid byte av blad se till att du byter ALLA blad när något byte görs. Använd alltid nya skruvar när bladen fästs. Detta är viktigt för att säkerställa att bladet hålls kvar och att skivan förblir balanserad. Om inte nya skruvar används kan det orsaka allvarliga skador.

Mission™NANO Kan inte klippa gräs som andra gräsklippare. Skärbladet på denna produkt är mycket vass på alla fyra kanterna och kan vridas i båda riktningar för att uppnå maximal kapacitet. Varje blad av Mission™NANO har 4 skäreggar. Bladroterande skiva roterar slumpmässigt framåt och bakåt för att använda 4 skäreggar och minimerar frekvensen för byte av blad. Efter att ha använt det nya materialet blir varje blads livslängd tre gånger längre än för andra märkesblad. Kontrollera alltid bladet för sprickor eller skador, om så är fallet, byt ut bladet. När skärbladet blir trubbigt och slitet bör det bytas ut mot reservbladet med Mission™NANO. En Kress-återförsäljare nära dig kan också tillhandahålla reservblad.

Vanligtvis ska bladen i Mission™NANO vändas varje månad och bytas ut varannan månad. När du byter ut bladen ska du alltså byta ut alla blad samtidigt. Du kan ersätta bladen med en av de reservsatserna och extra bladskruvarna som medföljer din Mission™NANO.

Innan något byte av Mission™NANO s blad görs, stäng av strömmen och ta på skyddshandskar. Följ därefter dessa steg:

1. Vänd försiktigt på din Mission™NANO.
2. Ta bort batterilocket och batteriet.
3. Ta bort skruvarna på bladen med en skruvmejsel.
4. Skruva fast de nya bladen ordentligt.
5. Sätt tillbaka batteriet och batterilocket.

Viktigt: När du har skruvat fast bladet på bladskivan, kontrollera att bladet kan rotera fritt.

WARNING: Innan du ska rengöra din Mission™NANO måste du stänga AV den Sätt på skyddshandskar innan du rengör bladskivan. Använd inte rinnande vatten.

Din Mission™NANO kommer att leva längre och må bättre om du rengör den regelbundet. Då Mission™NANO är en elektrisk maskin bör du vara försiktig vid rengöring, så använd INTE en slang, högtryckstvätt eller på annat sätt hälla rinnande vatten på Mission™NANO, det är bäst att använda en sprejflaska fylld med vatten. Vid rengöring av maskinens hölje använd en mjuk borste eller en ren trasa och undvik att använda rengöringsmedel eller polish. Slutligen, se till att ta bort all uppsamlat gräsklipp och skräp.

Återigen är det viktigt att du stänger AV din Mission™NANO och att du använder skyddshandskar när du rör vid bladskivan.

Först, vänd din Mission™NANO upp och ned för att visa undersidan. På undersidan kan du se bladskivan, den omgivande motorramboxen och framhjul och drivhjul. Rengör alltihop noggrant med en mjuk borste eller en fuktig trasa.

WARNING: Rengör ALDRIG undersidan av ion™NANO enheten med vattenspolning.

Skada på komponenterna kan uppstå. Rotera bladskivan för att kontrollera att den roterar fritt. Kontrollera att bladen kan rotera fritt runt fästskruvarna. Ta bort eventuella blockage.

VIKTIGT: Ta bort allt skräp så att det inte får bladskivan att spricka. Till och med en minimal spricka kan försämra gräsklipparens effekt.

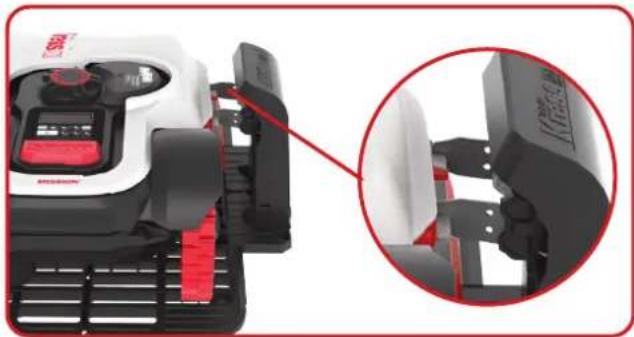

C. Rengöring av kontaktstift och laddbleck

Rengör kontaktstiften på laddningsstationen och laddningsremsan på Mission™NANO med en trasa. Ta bort ansamlade gräsrester och smuts runt kontaktstiften och laddningsremsorna med regelbundna mellanrum för att se till att Mission™NANOLaddas ordentligt varje gång.

Hjärtat i din Mission™NANO är dess 20V litiumjonbatteri. För korrekt förvaring av batteriet, förvara det fulladdat på en kall och torr plats mellan 20°C ± 5°C.

HUOMAA: Mission™NANO rekommenderade användningstemperatur är 0°C - 45°C.

Livstiden för din Mission™NANO s batteri beror på olika faktorer som exempelvis:

• Hur lång klippsäsongen är i din region
• Hur många timmar din Mission™NANO klipper gräs per dag
• Hur du sköter batteriet under förvaring

Mission™NANO kan laddas manuellt utan gränsområdeskabeln.

1. Anslut laddningsbasen till en lämplig strömkälla. Laddningsenhetens gröna ljus kommer att lysa.

2. Docka den avstängda Mission™NANO manuellt inom laddningsbasens räckvidd.

3. Laddningsenhetens gröna ljus kommer att bli röd, kommer Mission™NANO att börja ladda.

Din Mission™NANO kommer att leva längre och hålla sig friskare om den får gå i ide på vintern. Därför rekommenderar vi att du förvarar din Mission™NANO i ett uthus eller ett garage under vintern.

Innan du stuvar undan din Mission™NANO inför vintern ska du:

• Rengöra din Mission™NANO noggrant

• Ladda batteriet fullt

• Stänga av gräsklipparen

För att maximera batteriets livstid rekommenderas du att ladda det fullt innan du stuvar undan det inför vintern.

WARNING: Skydda undersidan av Mission™NANO enheten från vatten. Förvara ALDRIG Mission™NANO enheten upp och ner utomhus.

Gränstråden kan lämnas kvar i marken, men dess ändar bör skyddas genom att t.ex. placeras i en konservburk med smörfett. Om laddningsbasen lämnas kvar utomhus över vintern, låt gränstråden förbli ansluten till den.

OBS: När du tar fram din Mission™NANO efter vinterförvaringen, kontrollera att laddningsytorna och kontaktstiften är rena. Du kan använda en fin smärgelduk för att rengöra dem. Genom att använda appen, se till att datumet och tiden stämmer och låt Mission™NANO fortsätta med sin favoritsyssla: klippa gräset.

5

Byta ut batteriet

WARNING: För ON/OFF-knappen till OFF innan du utför en justering, utbyte eller reparation. Före utbyte av blad, stäng AV din Mission™NANO Använd skyddshandskar.

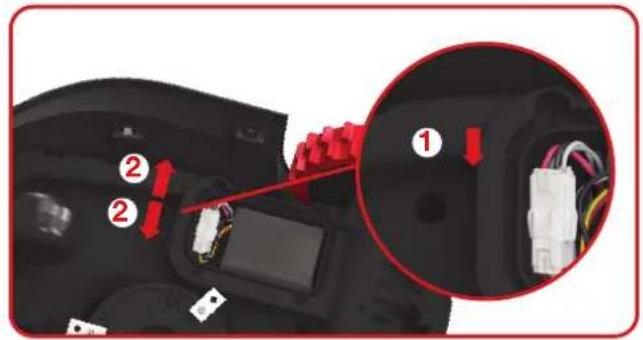

Om du behöver byta ut batteriet, följ dessa steg:

1. Vänd försiktigt på din Mission™ NANO.
2. Ta bort de skruvarna som håller fast batteriet. Ta bort batteriluckan.

1. Ta försiktigt ut det gamla batteriet. Tryck på spärren och släpp kontakterna.

OBS: Dra inte i några sladdar. Håll kontakterna och lossa spärren.

1. Anslut ett nytt originalbatteri genom att fästa ihop kontakterna tills det läses på plats.

2. Montera batteriet enligt bilden. Sätt tillbaka locket i sin position och montera fast skruvarna.

Ibland blir det fel. Lyckligtvis är Mission™NANO smart nog att meddela dig om ett problem skulle uppstå, så att du kan åtgärda det. Om du är osäker kan du besöka vår webbplats, där du hittar informativa videor och ytterligare support.

Meddeland	Orsak Åtgård
EE	Okänt fel. Kontakta kundtjänst.
FI	Regnfördröjning.	MissionTMNANO kommer att starta efter regnfördröjningen när regnet har upphört.
EI	Begränsningskabel saknas ELLER MissionTMNANO är utanför kabeln.	1. Om MissionTMNANO befinner sig utanför arbetsområdet: stäng av strömmen och flytta MissionTMNANO till arbetsområdet. Slå på strömmen. T TRYCK PÅ START2. Om MissionTMNANO befinner sig i sitt arbetsområde ska du kontrollera om LED-lampan på laddstationen lyser med grönt sken. Om så inte är fallet, kontrollera att laddstationen är ordentligt ansluten till laddaren och att laddaren är ansluten till ett lämpligt eluttag. Om alla anslutningar är korrekta sitter begränsningskabelns ändar fel och måste byta plats med varandra i klämmorna.3. Flytta om begränsningskabelns ändar.
E2	Motorhjulsfel.	Stäng av strömmen och flyttaMissionTMNANO till ett område som är fritt från hinder.Slå på strömmen. Tryck på START. Om felmeddelandet fortfarande visas, stäng av strömmen. Vänd MissionTMNANO upp och ner och kontrollera att inget hindrar hjulen från att snurra.Ta bort eventuella hinder, vänd MissionTMNANO rätt igen och slå på strömmen.
E3	Fel på knivskiva.	Stäng av strömmen.Vänd MissionTMNANO upp och ner, sätt på dig skyddshandskar för att undvika skador och kontrollera om något hindrar knivskivan från att rotera.Ta bort alla eventuella blockeringar.Vänd MissionTMNANO rätt igen och flytta den till ett område med kort gräs, eller justera klipphöjden.Slå på strömmen. Tryck på START.
E4	Sitter fast.	Stäng av strömmen.Flytta MissionTMNANO till en del av gräsmattan som är fri från hinder. Slå på strömmen. Tryck på START.Om felmeddelandet fortfarande visas: stäng av strömmen och vänd MissionTMNANO upp och ner. Kontrollera att inget hindrar hjulen från att snurra.Ta bort alla eventuella blockeringar, vänd MissionTMNANO rätt igen och slå på strömmen.
ES	Upplyft.	Stäng av strömmen.Flytta MissionTMNANO till ett område som är fritt från hinder och slå på strömmen. Tryck på START.Om felmeddelandet fortfarande visas: stäng av strömmen och vänd MissionTMNANO upp och ner. Kontrollera om det finns något som kan ha fått MissionTMNANO att lyftas upp.Ta bort eventuella föremål, vänd MissionTMNANO rätt igen och slå på strömmen
ES6	Upp och ner (kantrad).	Vänd MissionTMNANO rätt igen.
E7	Batteriladdningsfel.	1) Temperaturen är för hög (över 55°C) vid laddningen. Placera laddstationen på en skuggig plats eller vänta tills temperaturen har sjunkit.2) Batteritemperaturen är för låg.Temperaturen utomhus är för låg för att MissionTMNANO ska kunna jobba. Det är dags för vinterförvaring.3) Svag anslutning: kontrollera anslutningen mellan kontaktstiften på laddstationen och laddningsremsan, och att laddstationen står på helt plan mark.4) Nätaggregatet är trasigt: kontakta kundtjänst.
E8	Tidsgräns för att hitta tillbaka till laddstationen överskriden.	1) Laddstationen är felplacerad (står inte på plan mark), MissionTMNANO hittar inte stiften och stannar inte. Kontrollera laddstationen.2) MissionTMNANO batteri blir tomt innan den när fram till laddstationen. Med förlängning får begränsningskabeln inte vara längre än 350 meter.
E9	När låsfunktionen Lock Function är aktiverad och MissionTMNANO inte tagit emot någon signal från din WiFi-router på 3 dagar läses gräsklipparen för säkerhets skull.Detta kan bero på att din router har blivit strömlös eller att du har bytt WiFi-router eller nätverksleverantör.	Återanslut MissionTMNANO till WiFi-nätverket som den ursprungligen parades ihop med.Om detta inte är möjligt, kontakta kundtjänst.
EP60 EP61EP62 EP63EP64	Uppdateringsfel för modulprogramvara inträffar.	Kontrollera att modulen är ansluten på rätt sätt. Kontrollera att filen som kopierades till USB-minnet inte är skadad.Stäng av strömmen, slå sedan på den igen och pröva att uppdatera programvaran på nytt.
EP50 EP51EP52 EP80EP81 EP82EP83 EP84EP80	Uppdateringsfel för programvara inträffar.	Försök att uppdatera programvaran igen eller kontakta Kundtjänst.

NOTERINGAR

- Innan du slår på strömmen ska du alltid kontrollera att Mission™NANO befinner sig inom sitt arbetsområde.

- Om du av någon anledning, t.ex. en grillfest eller lekande barn, vill parkera Mission™NANO på laddstationen: tryck på Hem och sedan på OK.Mission™NANO kommer att återvända till laddstationen och stanna där. Observera att Mission™NANO nu kommer att vänta till nästa schemalagda klippning. Om du vill starta den innan dess, tryck på START och sedan på OK.

- Om ett fel inträffar upprepade gånger på samma del av gräsmattan kan du ha problem med begränsningskabeln. Se installationsanvisningarna och kontrollera att installationen är korrekt.

- Om din gräsmatta är uppdelad i två separata områden som förbinds av en korridor som är mindre än 1 meter bred och ett av områdena inte har någon laddstation, måste du manuellt flytta Mission™NANO till laddstationen när batteriet blir tomt.

- Om Mission™NANO uppför sig onormalt då och då kan du göra en återställning genom att stänga av gräsklipparen och ta ur batteriet i 30 sekunder innan du startar den igen. Om problemet inte går att lösa, kontakta vår kundtjänst.

Felsymptom

Om din Mission™NANO inte fungerar som den ska, följ felsökningsguiden nedan. Om felet kvarstår, kontakta din återförsäljare.

Symptom Orsak Åtgård
LED-indikatorn på laddningsstationen tänds inte	Det finns ingen ström.	Kontrollera att elsladden är korrekt ansluten till laddaren och att laddaren är ansluten till en lämplig strömkälla.
Rött ljus tänder laddningsstationen.	Gränstråden är inte ansluten.	Kontrollera att gränstråden är korrekt ansluten till laddningsbasen.Kontrollera gränslinjen för brott, särskilt vid ledningens ände.
Din MissionTMNANO befinner sig inuti territoriet men displayen visar – E-I' och LED-lampan lyser grönt.	Gränstrådens ändar är felaktigt fästa.	Vänd på gränstrådens ändar.
MissionTMNANO kan inte docka på rätt sätt med laddningsbasen.	Miljöpåverkan. Starta om Mission	TMNANO.
	Dålig anslutning orsakad av skräp på laddningsremsan.	Gör rent kontaktens stift på laddningsbasen och laddningsremsan på MissionTMNANO med en trasa.
MissionTMNANO kör utanför gränstråden. MissionTMNANO klipper inte ett område inom gränstrådens zon. MissionTM backar eller roterar underligt nära gränstråden.	Gränstråden till en annan MissionTMNANO eller en robotgräsklippare av annat märke är placerad för nära.	Se till att gränstråden till MissionTMNANO befinner sig minst 1 m bort från den angränsande gränstråden.
	Gränstråden har installerats med skarpa kanter.	Kontrollera gränstråden för att försäkra dig om att kanterna är mjuka.
	I fuktigt väder kan gränstrådens elektriska signal läcka där träden har fogats eller reparerats.	Kontrollera gränstrådens fogar. Isolera för att få en helt vattentät anslutning.
	Gränstrådens elsignal läcker på grund av trasig isolering.	Reparera gränstrådens skadade isolering med isoleringstejp.
	Klippningsområdet är större än det tillåtna klippningsområdet för MissionTMNANO.	Minska klippytan eller använd MissionTMNANO.
MissionTMNANO lämnar gränstråden på grund av hög hastighet när den åker nedför en kulle.	Gränstråden är placerad i en lutning som är större än 17% (10°).	Flytta gränstråden bort från lutningar som är större än 17% (10°).

Miljöhänsyn

Elektriska avfallsprodukter får inte kasseras med hushållsavfallet. Återvinn på återvinningscentraler. Kontakta dina lokala myndigheter eller återförsäljaren för återvinningsråd.

Deklaration Om Överensstämmelse

Vi,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

På Positecs vägnar förklara att produkten

Beskrivning

Gräsklipparrobot

Typ

KR101E (100-199 - maskinbeteckning, anger Gräsklipparrobot) (År,

artikelnummer och serienummer uppges på sista sidan. Det fullständiga serienumret står tydligt på gräsklipparens förpackningen) med batteriladdareKA0200 / KA0201 och laddningsstation KA0071

Funktion

Gräsklippning

Uppfyller följande direktiv,

2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU, 2000/14/EC ändrad av 2005/88/EC, 2014/53/EU

2000/14/EC ändrad av 2005/88/EC

- Konformitetsutvärderingsprocedur enligt

Bilaga V

- Uppmätt bullernivå

65.5 dB (A)

- Deklarerad garanterad bullernivå

67 dB (A)

Det anmälda organet, Intertek, Semko AB, NB-No. 0413 har genomfört en EU-typkontroll enligt direktiv 2014/53/EU och utfärdat följande EU-typkontrollintyg: SE-RED-2200106

Standarder överensstämmer med,

För gräsklippare: EN 50636-2-107:2015+A1:2018+A2:2020+A3:2021, EN 60335-1:2012+A11:2014+A

13:2017+A1:2019+A2:2019+A14:2019+A15:2021, EN IEC 62311:2020, EN IEC 55014-1:2021, EN IEC

55014-2:2021, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A1:2019+A2:2021

För induktionsslingsystem: EN 303 447 V1.1.1

För ultraljudsmodul: EN 55011:2016+A11:2020

För Bluetooth & WIFI-modul (2,4G): EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4, EN 300 328 V2.2.2

För laddare: EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 61000-3-2:2019+A1:2021, EN

61000-3-3:2013+A1:2019+A2:2021, EN IEC 60335-2-29:2021+A1:2021, EN 60335-1:2012+A11:2014+A

13:2017+A1:2019+A2:2019+A14:2019+A15:2021, EN 62233:2008

För buller: EN ISO 3744:2005

För RoHS: EN IEC 63000:2018

Personen som godkänts att sammanställa den tekniska filen,

Namn Marcel Filz

Adress Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

A#

2023/09/19

Allen Ding

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd.
